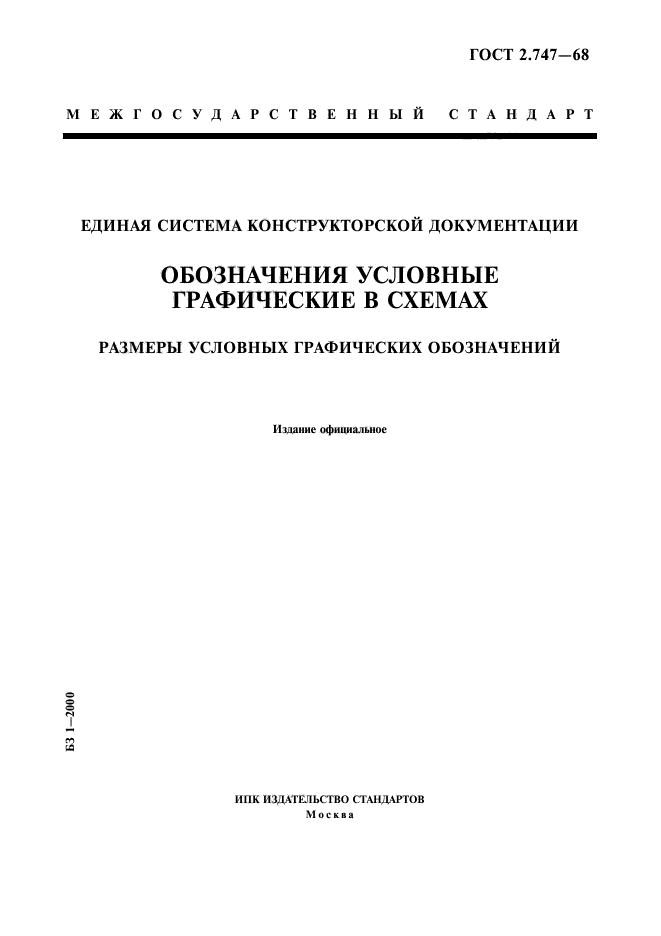

ГОСТ 2.747-68

Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений

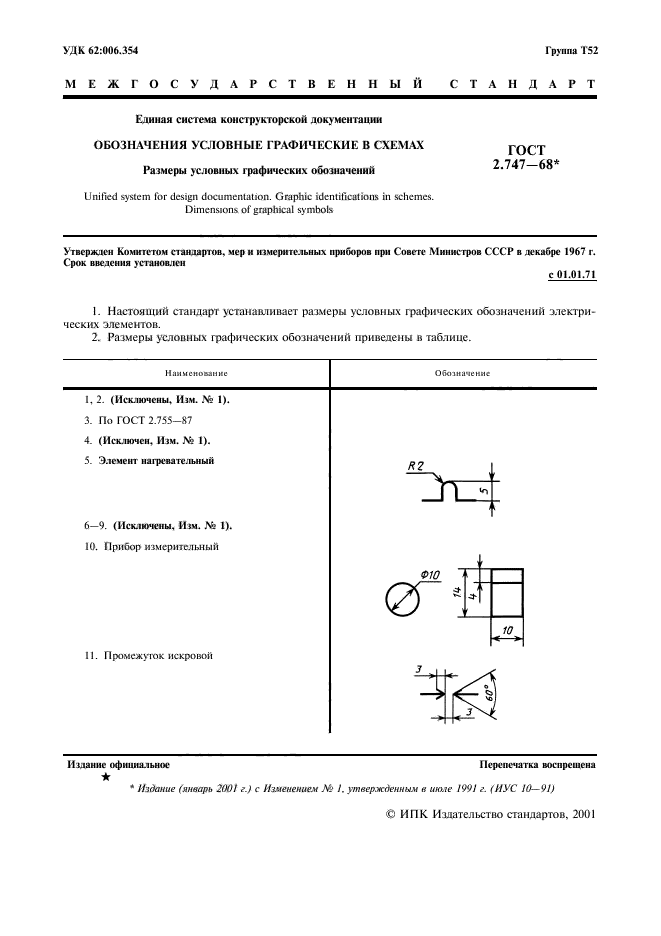

действующий Настоящий стандарт устанавливает размеры условных графических обозначений электрических элементов

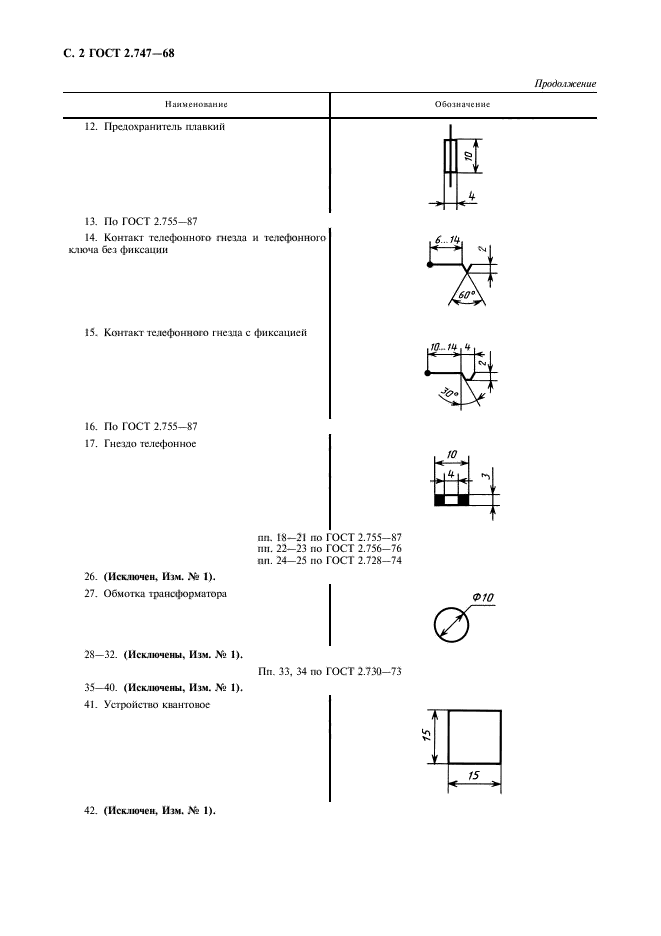

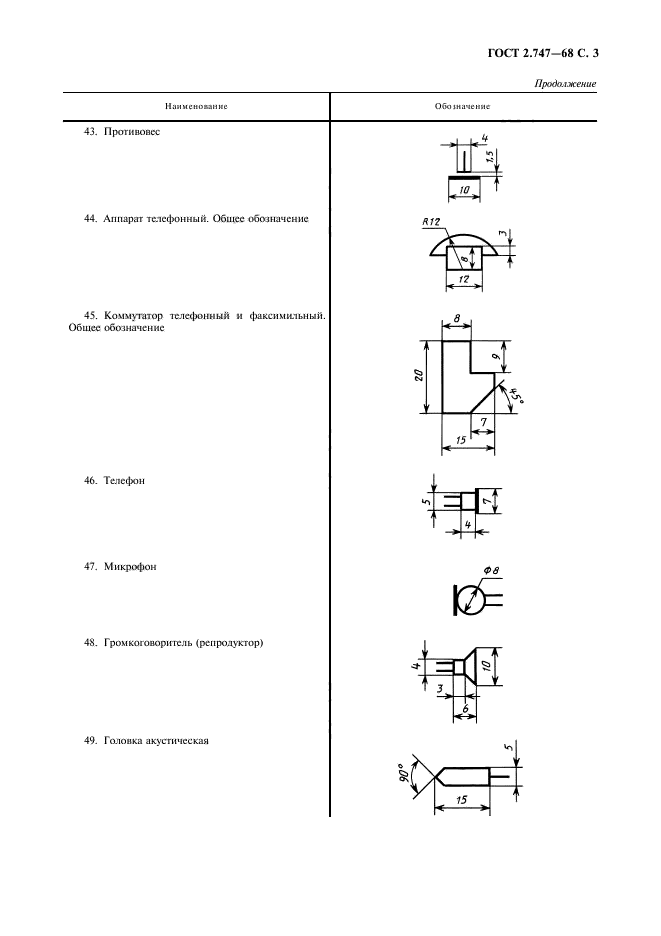

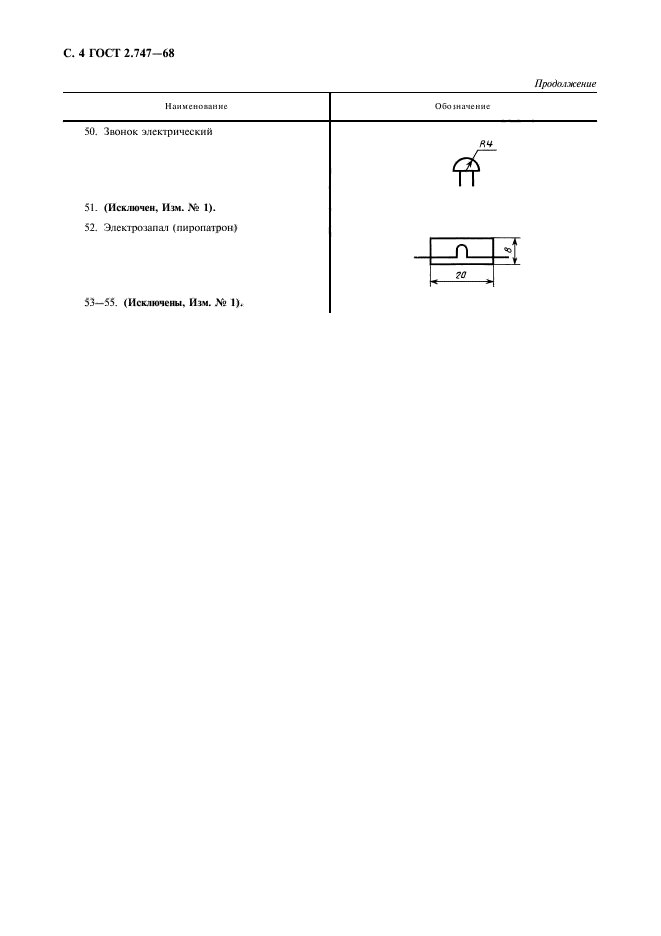

Текст ГОСТ 2.747-68


С поправками и изменениями:
Изменение №1 к ГОСТ 2.747-68 от 01.01.1992 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.734-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Линии сверхвысокой частоты и их элементы
ГОСТ 2.722-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Машины электрические
ГОСТ 2.721-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения
ГОСТ 2.741-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы акустические
ГОСТ 2.730-73 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы полупроводниковые
ГОСТ 2.731-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные
ГОСТ 2.729-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электроизмерительные
ГОСТ 2.737-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства связи
ГОСТ 2.725-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства коммутирующие
ГОСТ 2.726-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Токосъемники
ГОСТ 2.758-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Сигнальная техника
ГОСТ 2.750-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Род тока и напряжения; виды соединения обмоток; формы импульсов
ГОСТ 2.728-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы
ГОСТ 2.727-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Разрядники, предохранители

Дополнительная информация

Английское название
Введен в действие01.01.1971
Заменяющий в частиГОСТ 2.730-73 в части пп. 33 и 34 таблицы; ГОСТ 2.755-74 в части пп. 3, 13, 16, 18 - 21; ГОСТ 2.756-76 в части пп. 22, 23 таблицы; ГОСТ 2.728-74 в части пп. 24, 25 таблицы

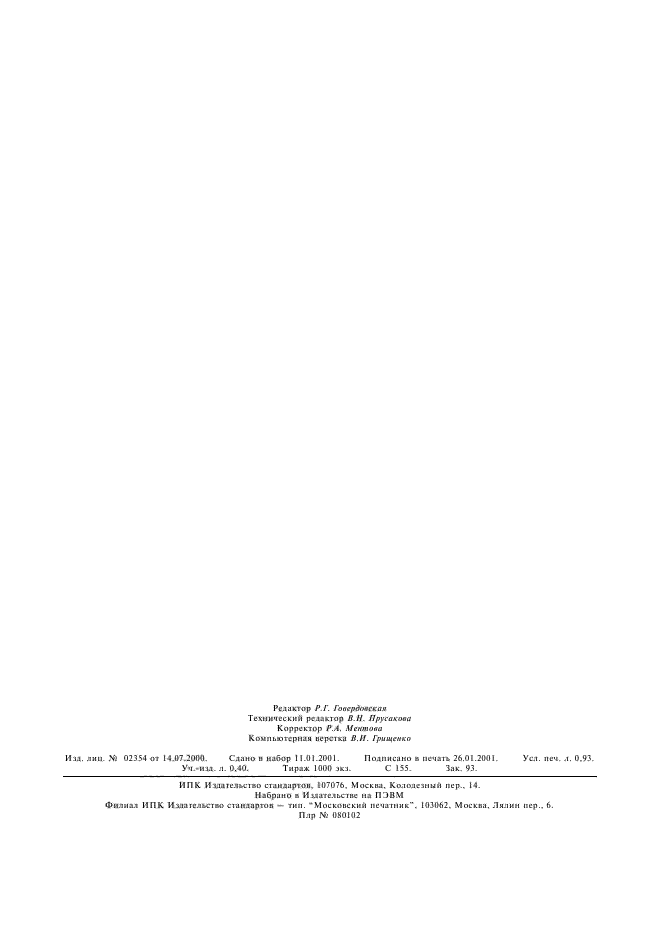

Дата издания01.01.2001 переиздание с изм. 1
