ГОСТ 2.758-81

Единая система конструкторской документации. Обозначения условные графические в схемах. Сигнальная техника

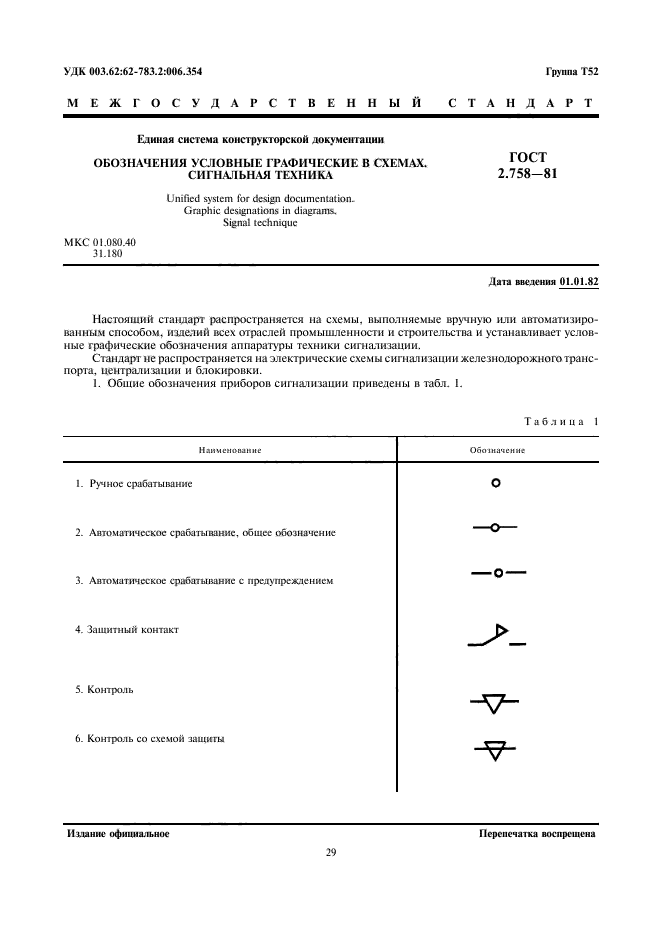

действующий Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения аппаратуры техники сигнализации.
Стандарт не распространяется на электрические схемы сигнализации железнодорожного транспорта, централизации и блокировки

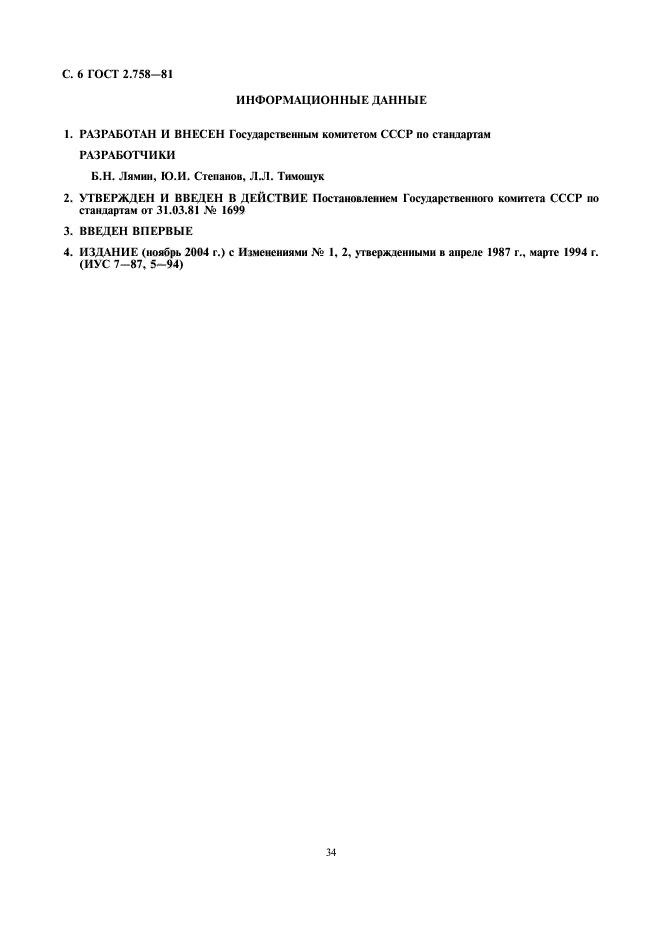

Текст ГОСТ 2.758-81


С поправками и изменениями:
Изменение №1 к ГОСТ 2.758-81 от 01.01.1988 (текст интегрирован в текст или описание стандарта)
Изменение №2 к ГОСТ 2.758-81 от 01.07.1994 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.730-73 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы полупроводниковые
ГОСТ 2.731-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные
ГОСТ 2.729-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электроизмерительные
ГОСТ 2.747-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений
ГОСТ 2.727-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Разрядники, предохранители
ГОСТ 2.728-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы
ГОСТ 2.750-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Род тока и напряжения; виды соединения обмоток; формы импульсов
ГОСТ 2.745-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Электронагреватели, устройства и установки электротермические
ГОСТ 2.751-73 Единая система конструкторской документации. Обозначения условные графические в схемах. Электрические связи, провода, кабели и шины
ГОСТ 2.744-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства электрозапальные
ГОСТ 2.752-71 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства телемеханики
ГОСТ 2.737-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства связи
ГОСТ 2.725-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства коммутирующие
ГОСТ 2.726-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Токосъемники

Дополнительная информация

Английское название
Введен в действие01.01.1982
Дата издания01.11.2004 переиздание с изм. 1
