ГОСТ 2.728-74

Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы

действующий Настоящий стандарт устанавливает графические обозначения резисторов и конденсаторов на схемах, выполняемых вручную или автоматизированным способом во всех отраслях промышленности

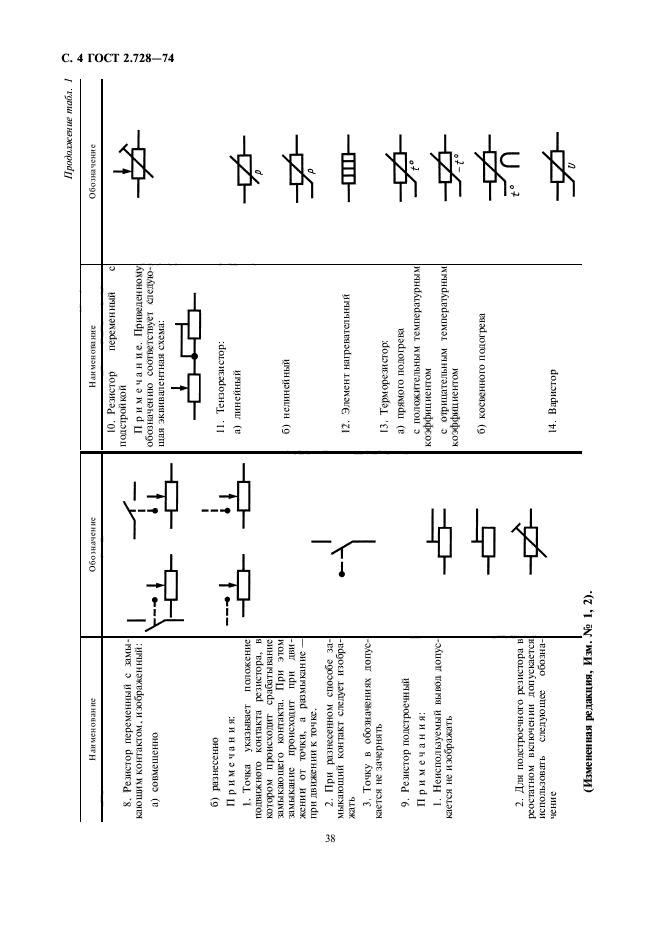

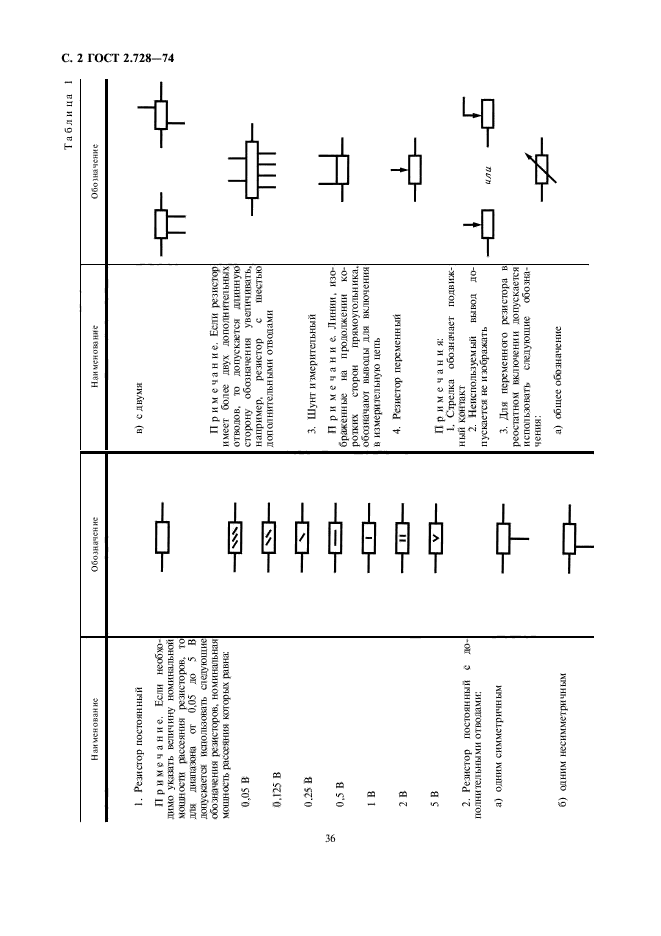

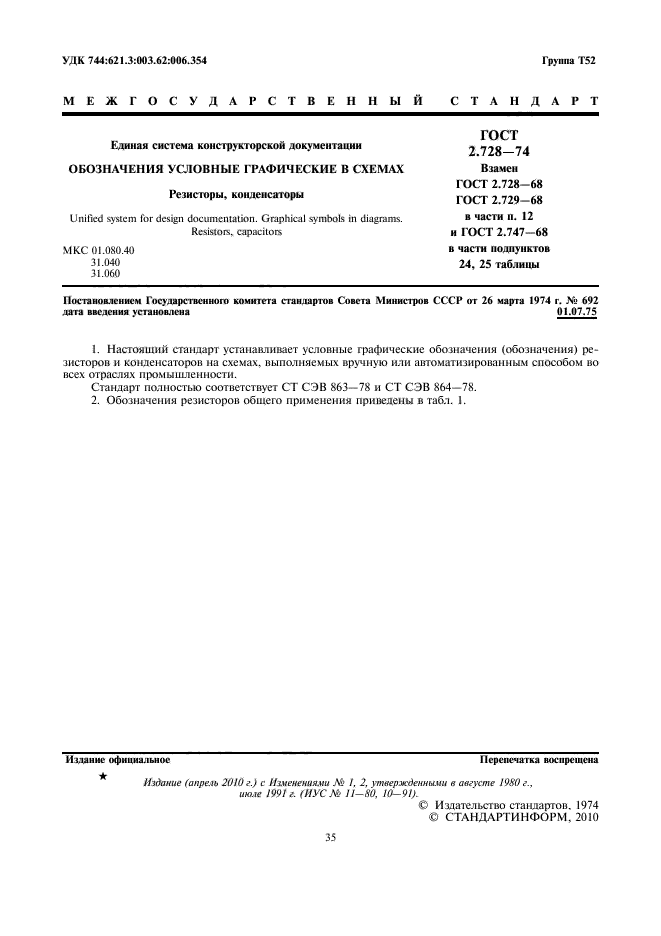

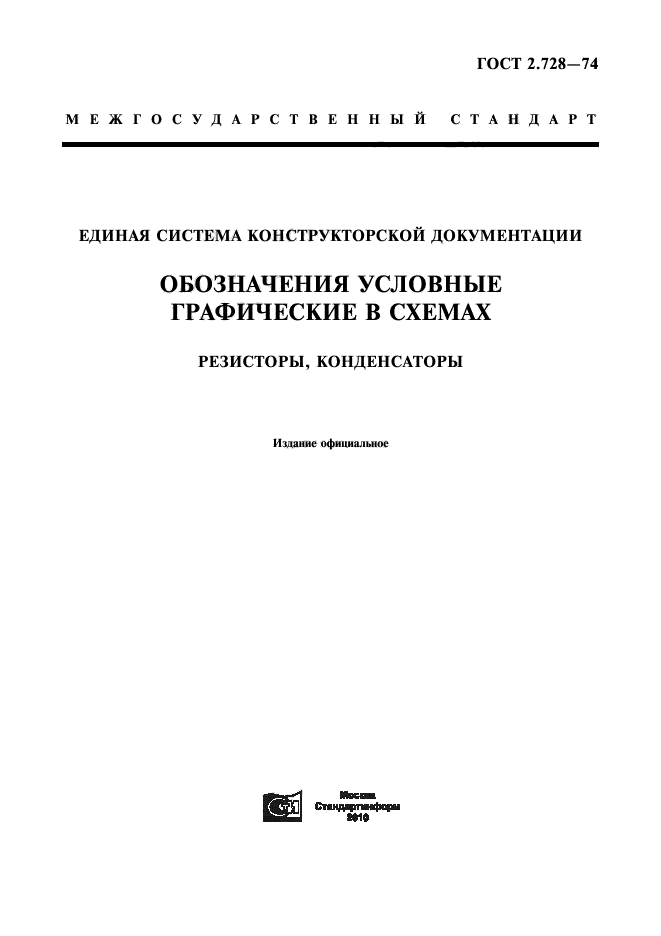

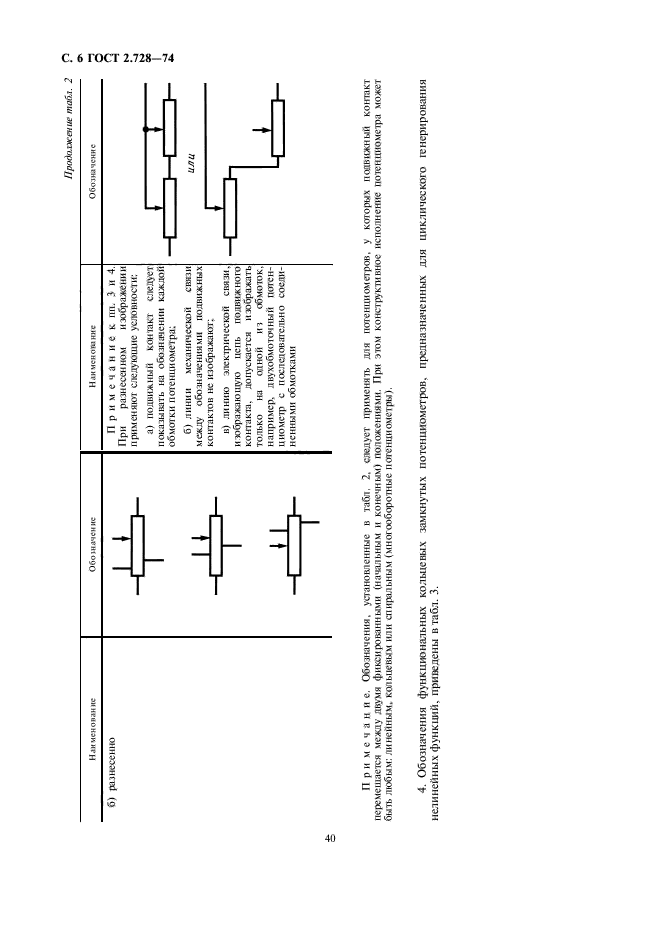

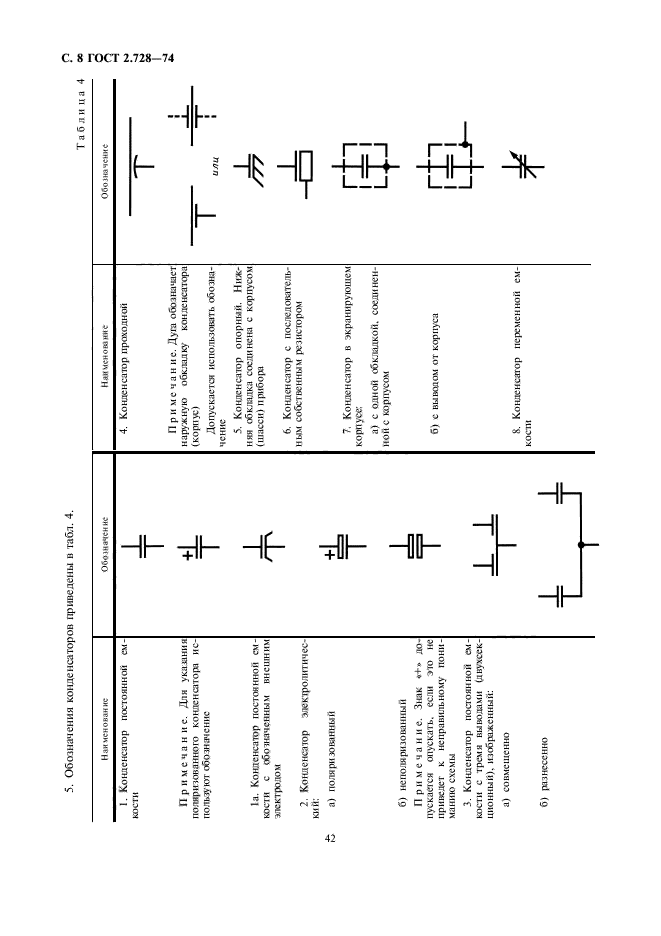

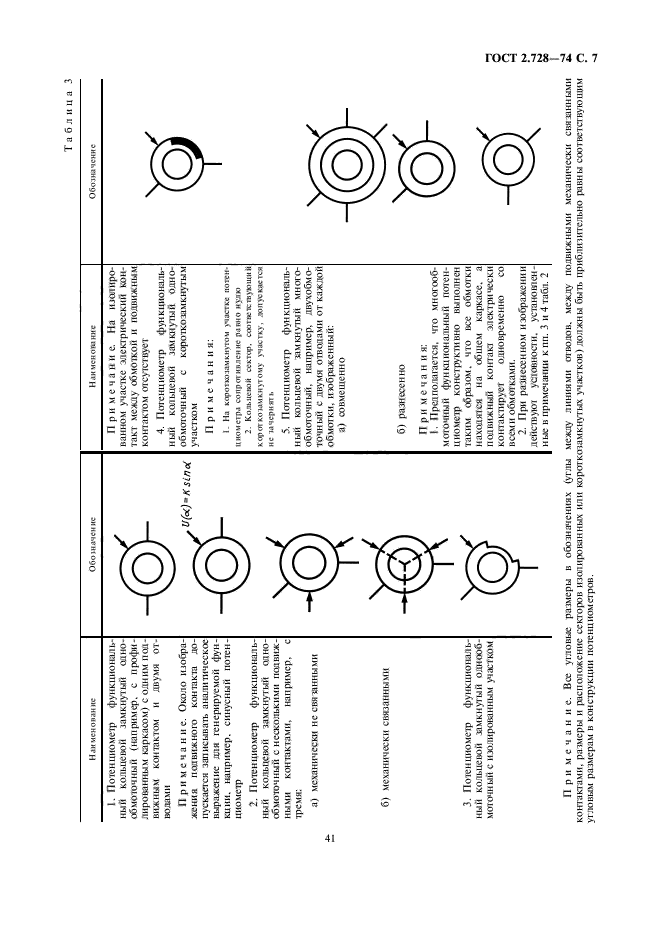

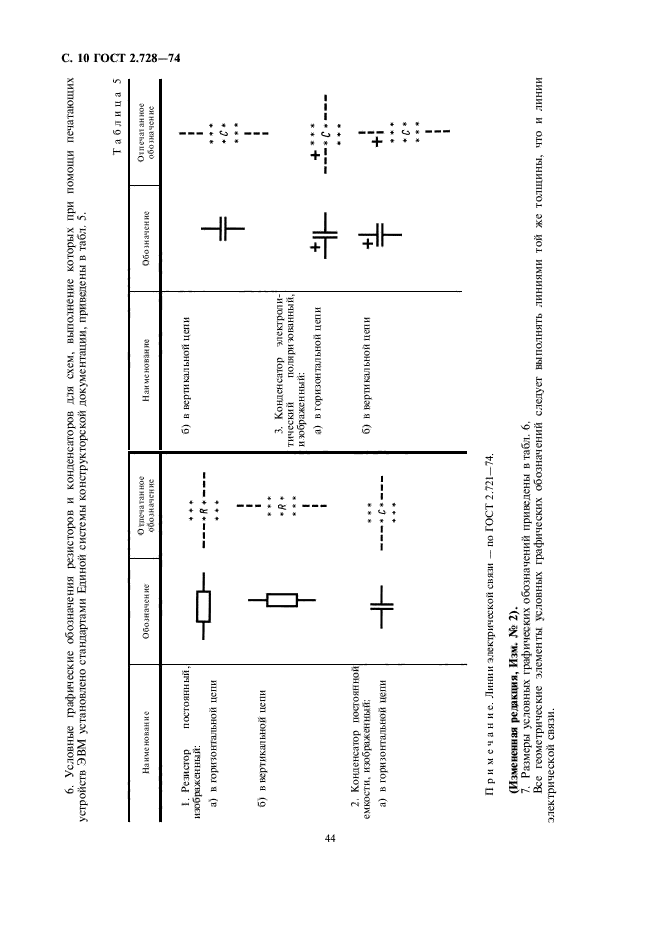

Текст ГОСТ 2.728-74


С поправками и изменениями:
Изменение №1 к ГОСТ 2.728-74 от 01.01.1981 (текст интегрирован в текст или описание стандарта)
Изменение №2 к ГОСТ 2.728-74 от 01.01.1992 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.721-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения
ГОСТ 2.741-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы акустические
ГОСТ 2.730-73 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы полупроводниковые
ГОСТ 2.731-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные
ГОСТ 2.729-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электроизмерительные
ГОСТ 2.747-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений
ГОСТ 2.727-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Разрядники, предохранители
ГОСТ 2.744-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства электрозапальные
ГОСТ 2.752-71 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства телемеханики
ГОСТ 2.737-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства связи
ГОСТ 2.725-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства коммутирующие
ГОСТ 2.726-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Токосъемники
ГОСТ 2.758-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Сигнальная техника
ГОСТ 2.750-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Род тока и напряжения; виды соединения обмоток; формы импульсов

Дополнительная информация

Английское название
Введен в действие30.06.1975
ВзаменГОСТ 2.728-68
Взамен в частиГОСТ 2.729-68 в части п. 12, ГОСТ 2.747-68 в части пп. 24, 25 таблицы
Дата издания18.05.2010
