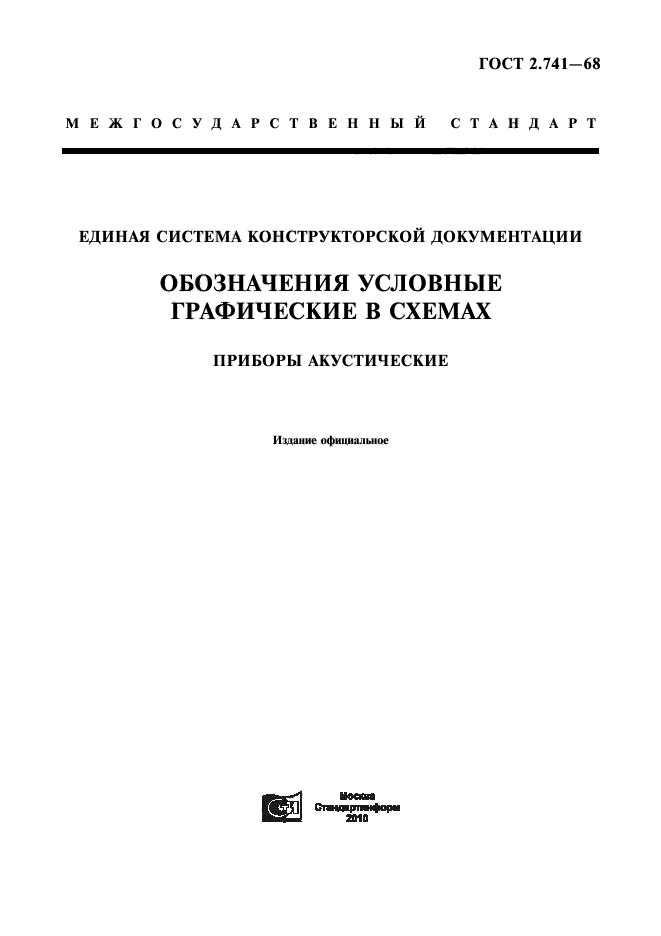

ГОСТ 2.741-68

Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы акустические

действующий Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения акустических приборов

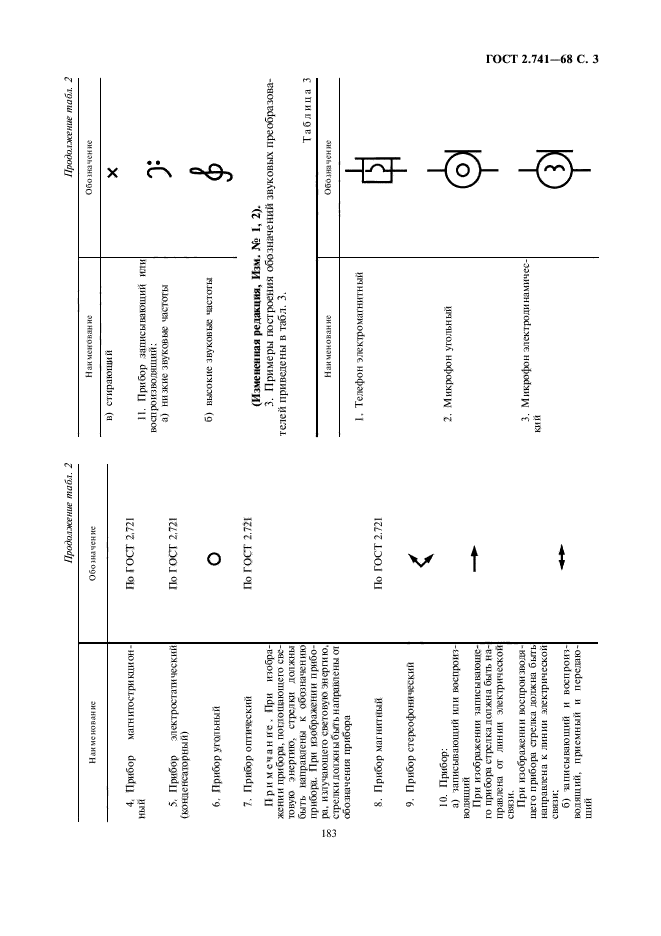

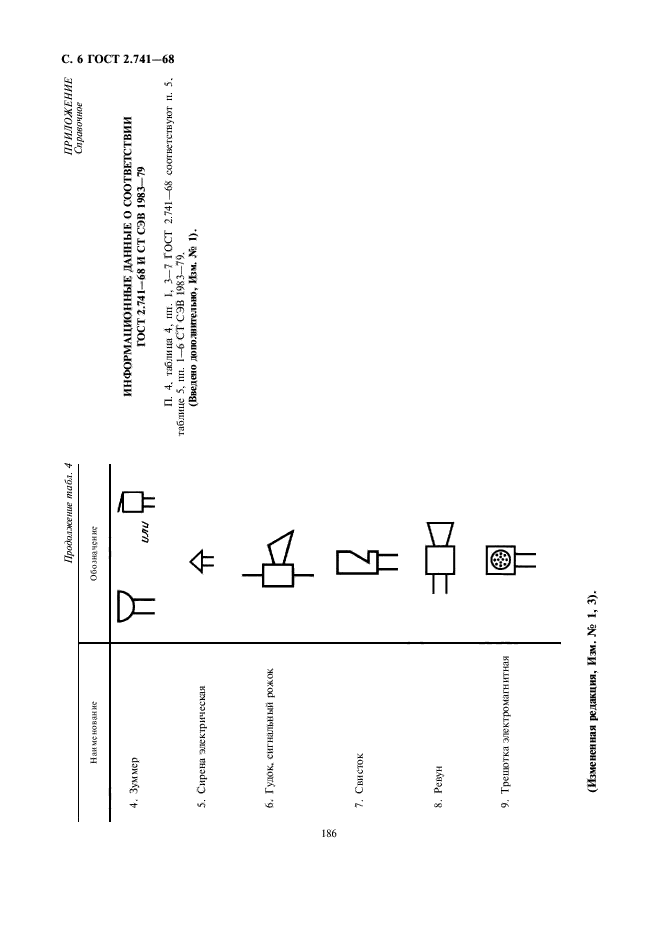

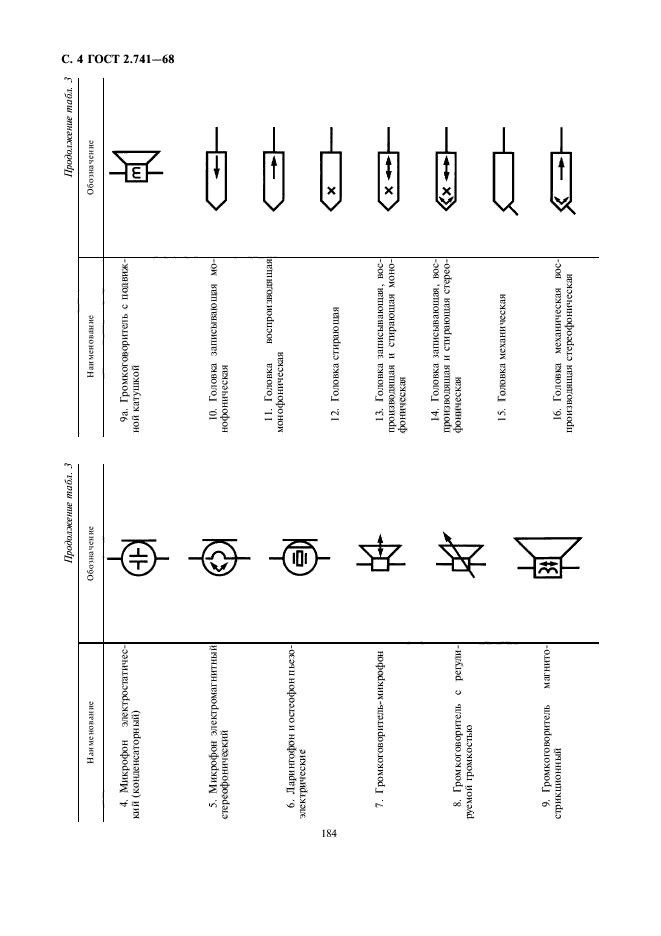

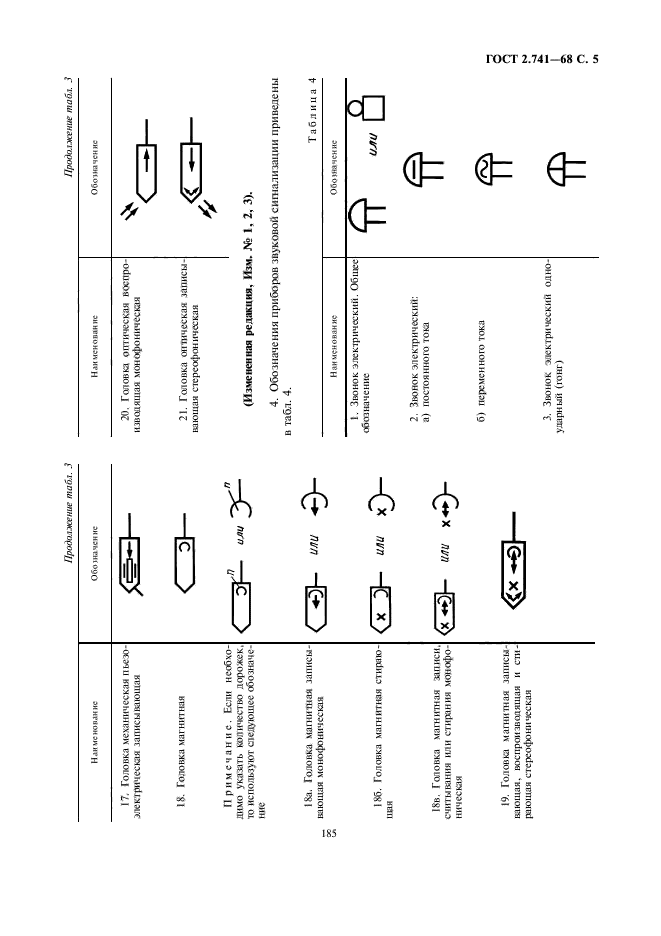

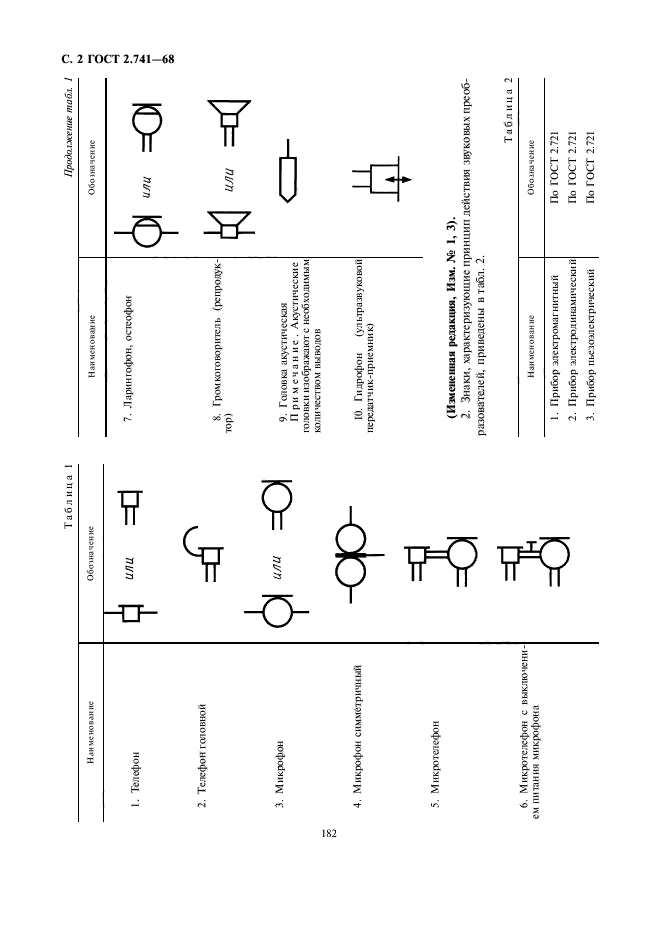

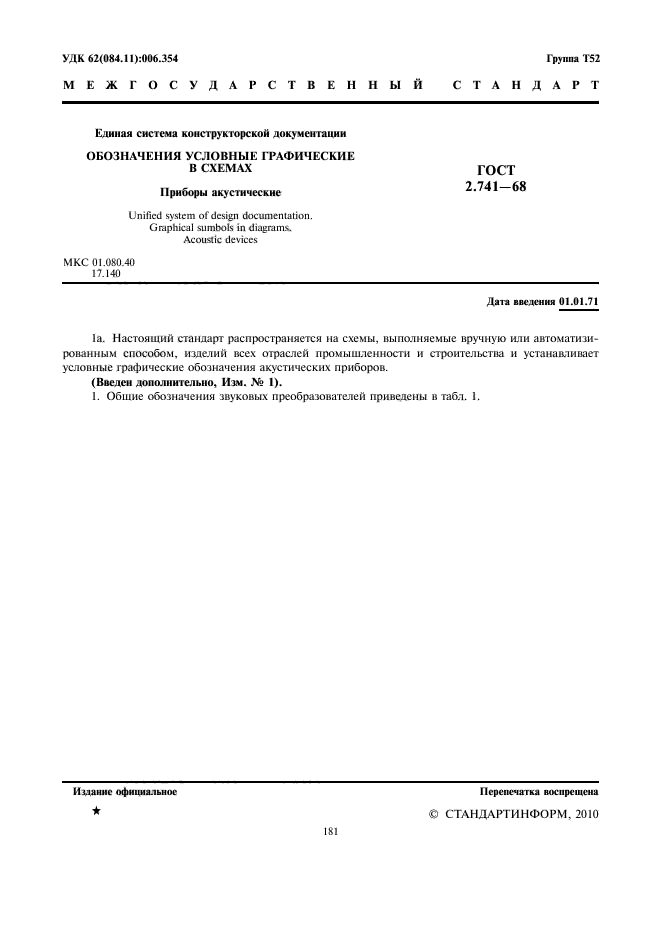

Текст ГОСТ 2.741-68


С поправками и изменениями:
Изменение №1 к ГОСТ 2.741-68 от 01.01.1981 (текст интегрирован в текст или описание стандарта)
Изменение №2 к ГОСТ 2.741-68 от 01.01.1988 (текст интегрирован в текст или описание стандарта)
Изменение №3 к ГОСТ 2.741-68 от 01.07.1994 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.732-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники света
ГОСТ 2.768-90 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые
ГОСТ 2.723-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители
ГОСТ 2.761-84 Единая система конструкторской документации. Обозначения условные графические в схемах. Компоненты волоконно-оптических систем передачи
ГОСТ 2.734-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Линии сверхвысокой частоты и их элементы
ГОСТ 2.722-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Машины электрические
ГОСТ 2.721-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения
ГОСТ 2.750-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Род тока и напряжения; виды соединения обмоток; формы импульсов
ГОСТ 2.728-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы
ГОСТ 2.727-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Разрядники, предохранители
ГОСТ 2.747-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений
ГОСТ 2.729-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электроизмерительные
ГОСТ 2.731-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные
ГОСТ 2.730-73 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы полупроводниковые

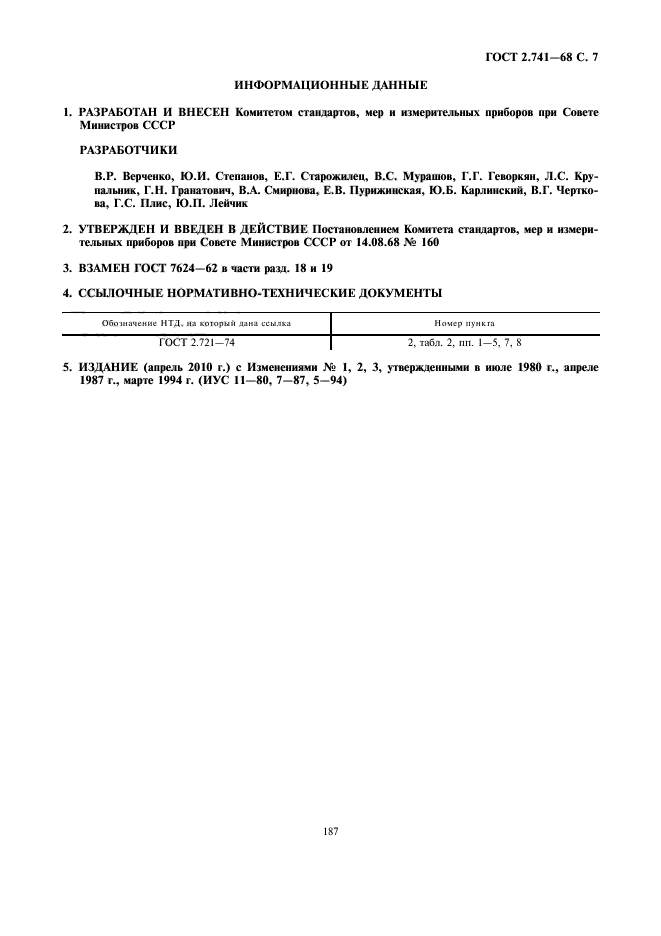

Дополнительная информация

Английское название
Введен в действие01.01.1971
Взамен в частиГОСТ 7624-62 в части разд. 18 и 19
Дата издания18.05.2010
