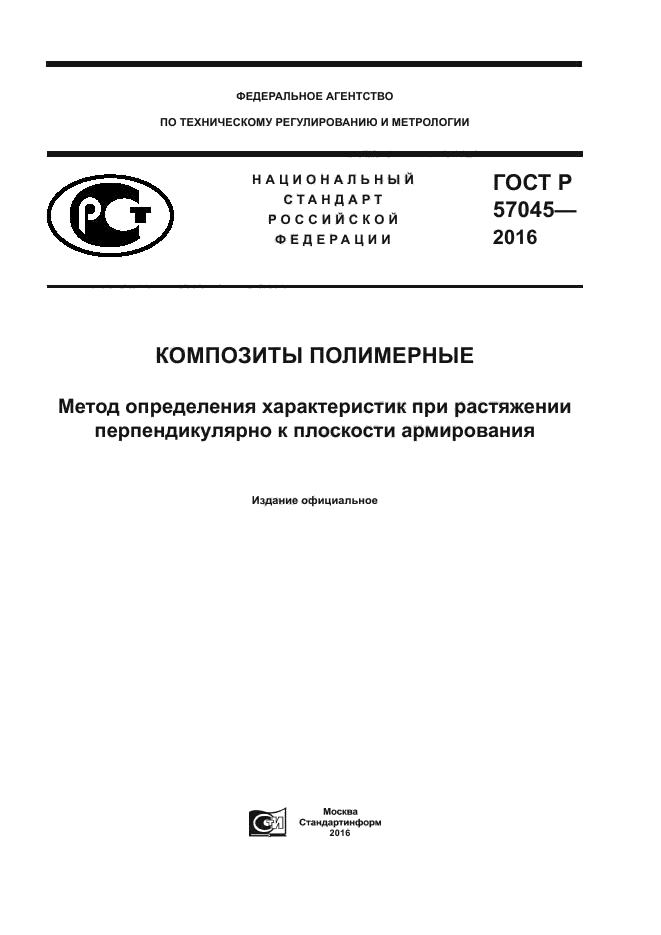

ГОСТ Р 57045-2016

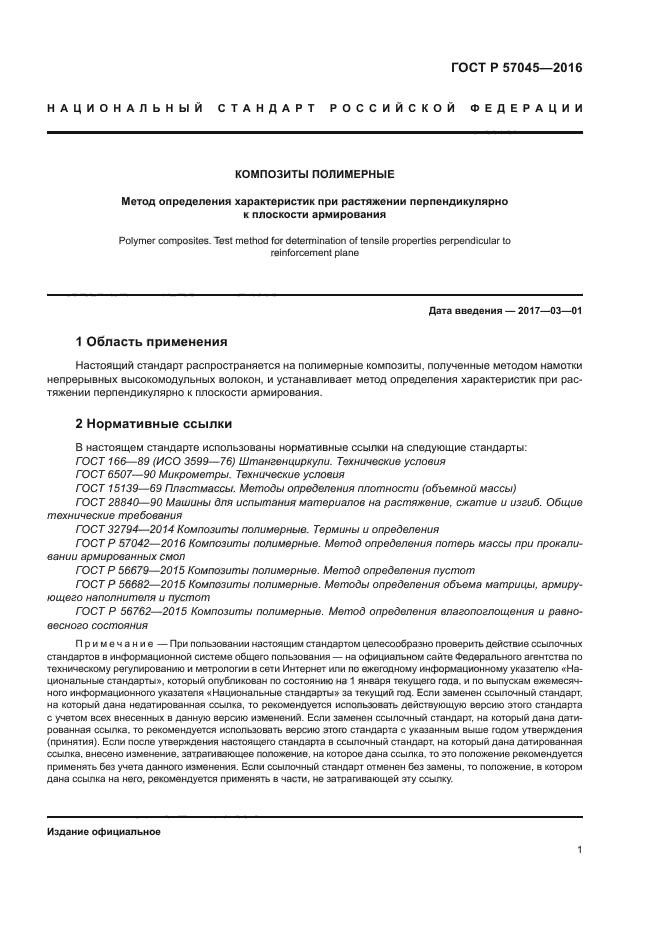

Композиты полимерные. Метод определения характеристик при растяжении перпендикулярно к плоскости армирования

действующий Настоящий стандарт распространяется на полимерные композиты, полученные методом намотки непрерывных высокомодульных волокон, и устанавливает метод определения характеристик при растяжении перпендикулярно к плоскости армирования

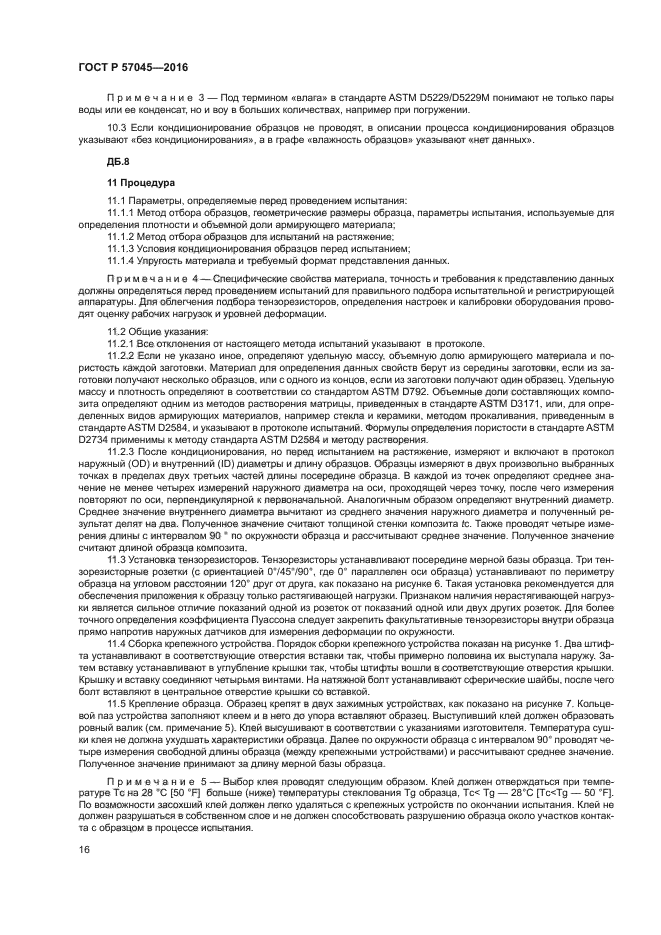

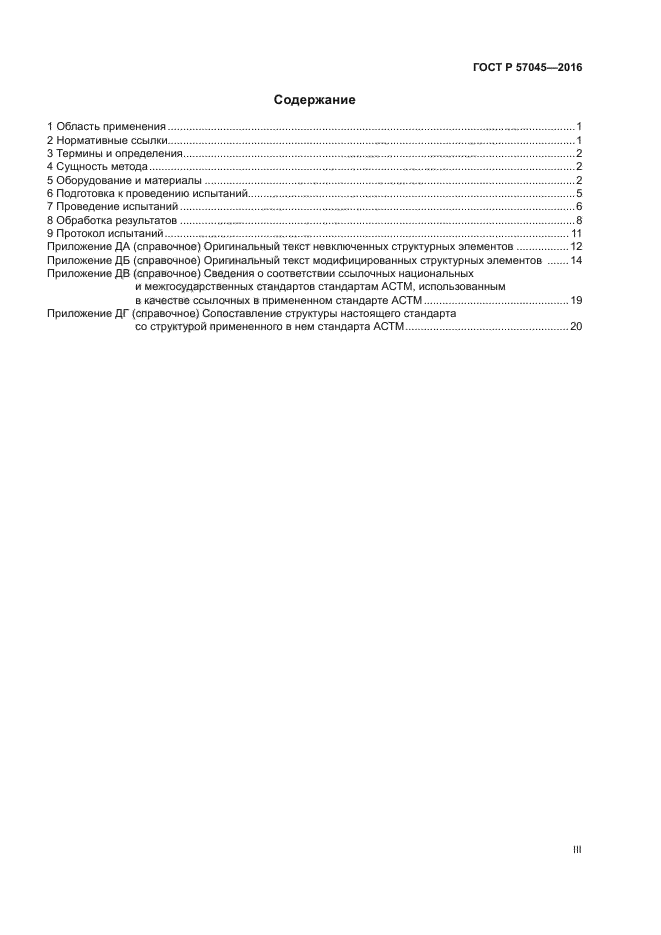

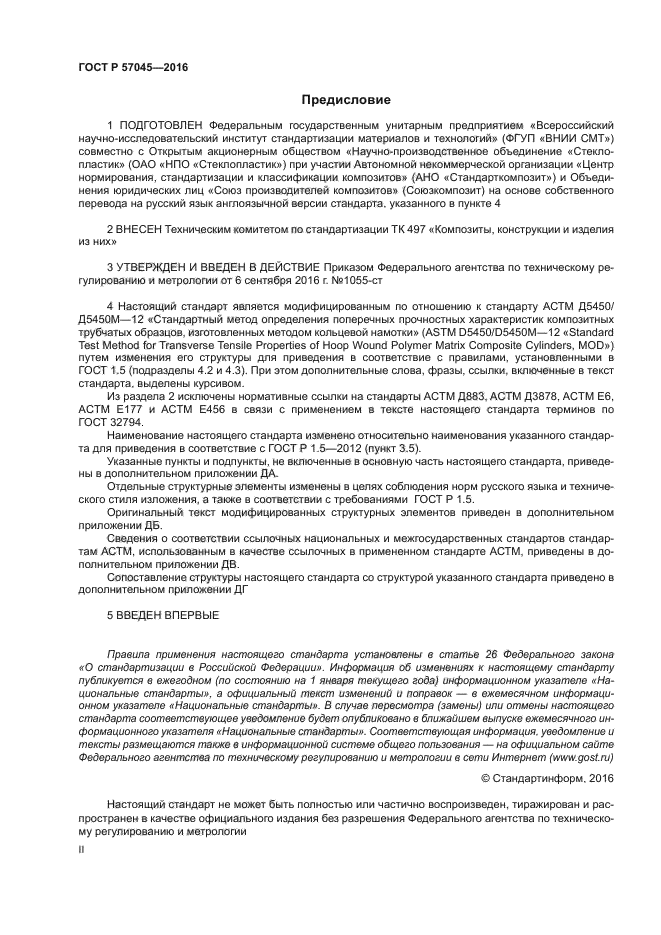

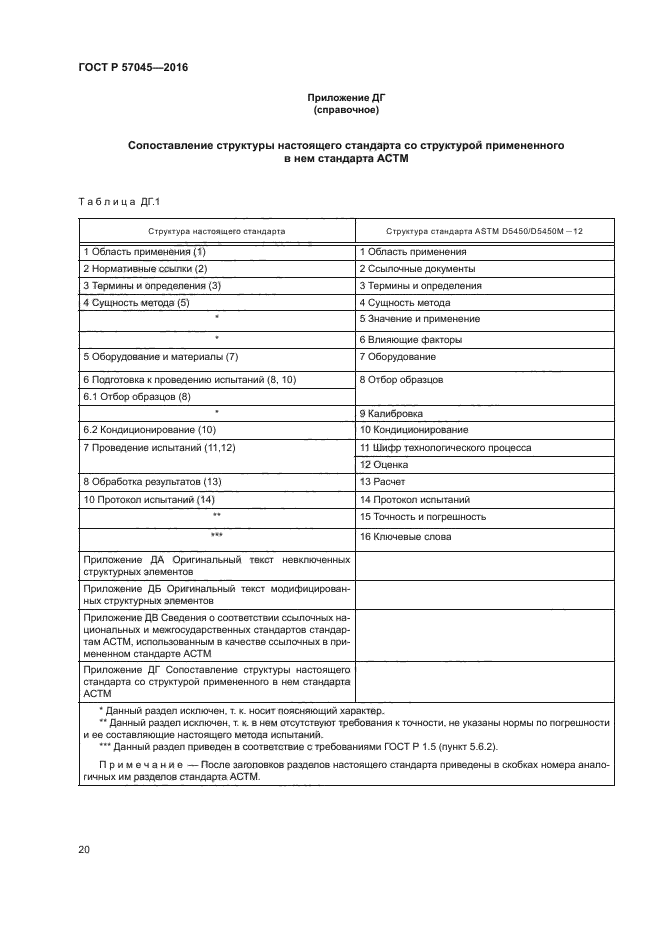

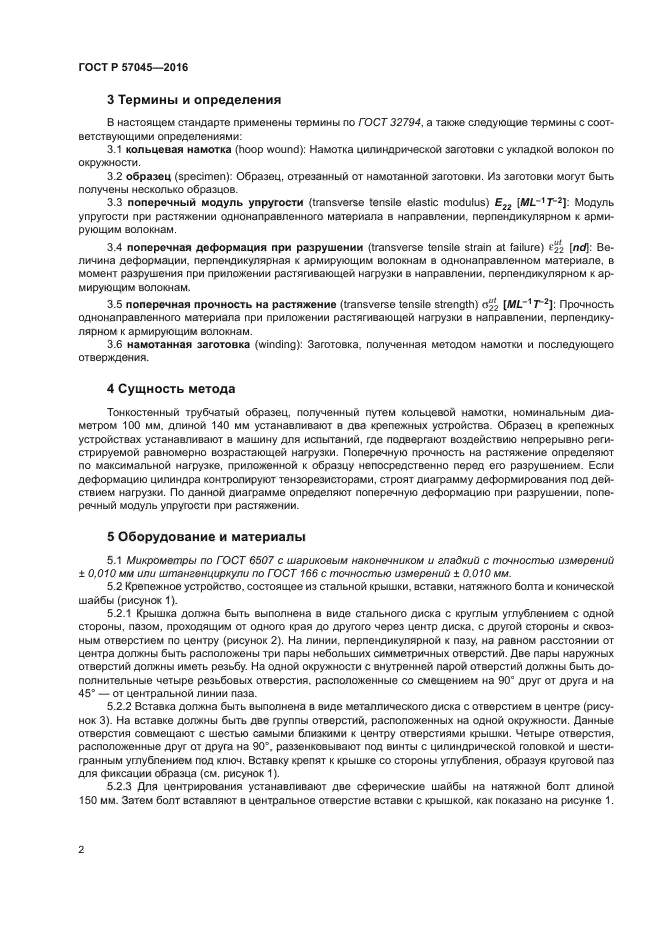

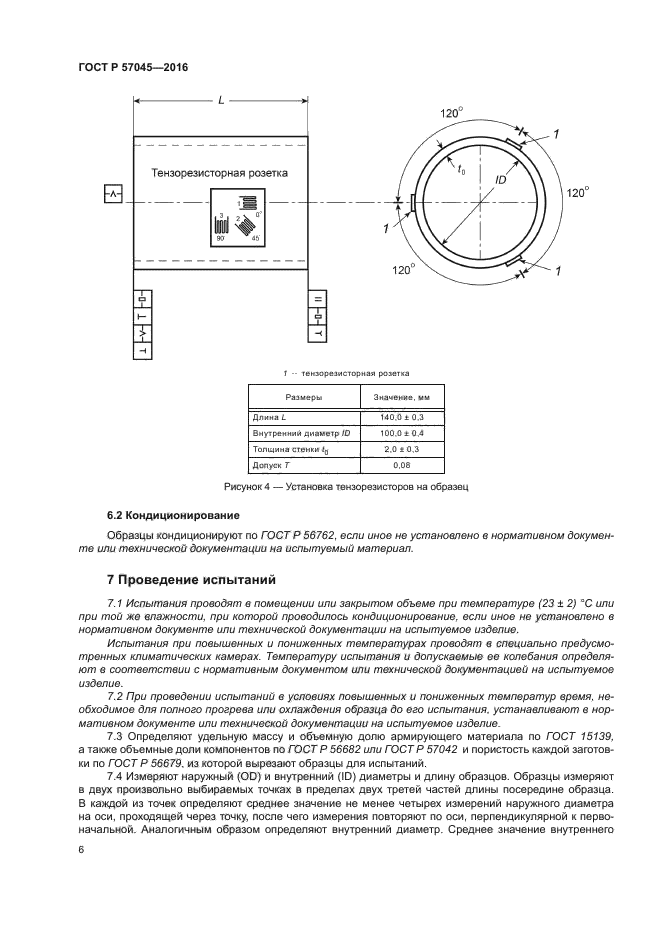

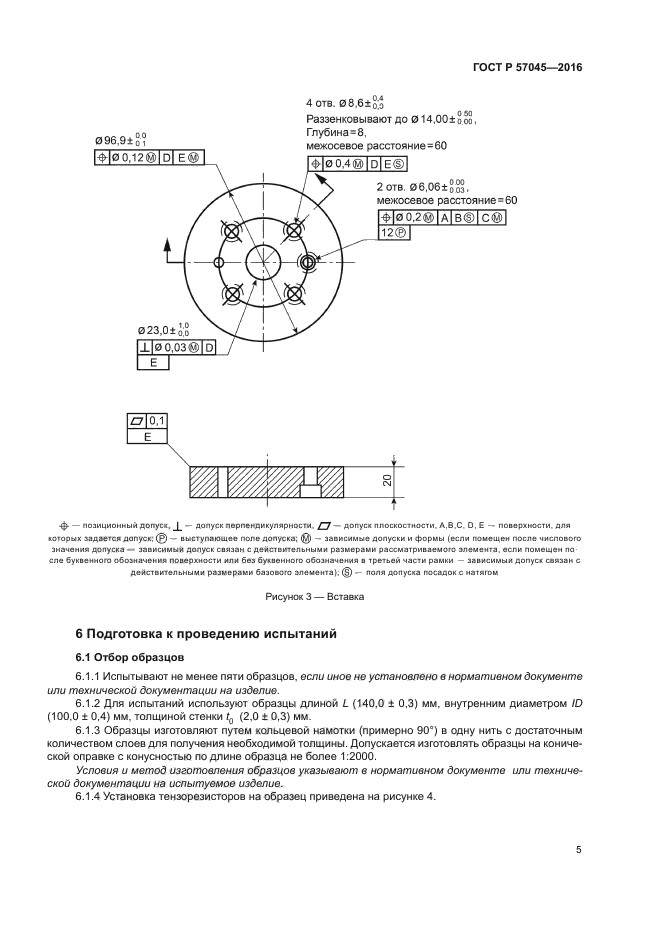

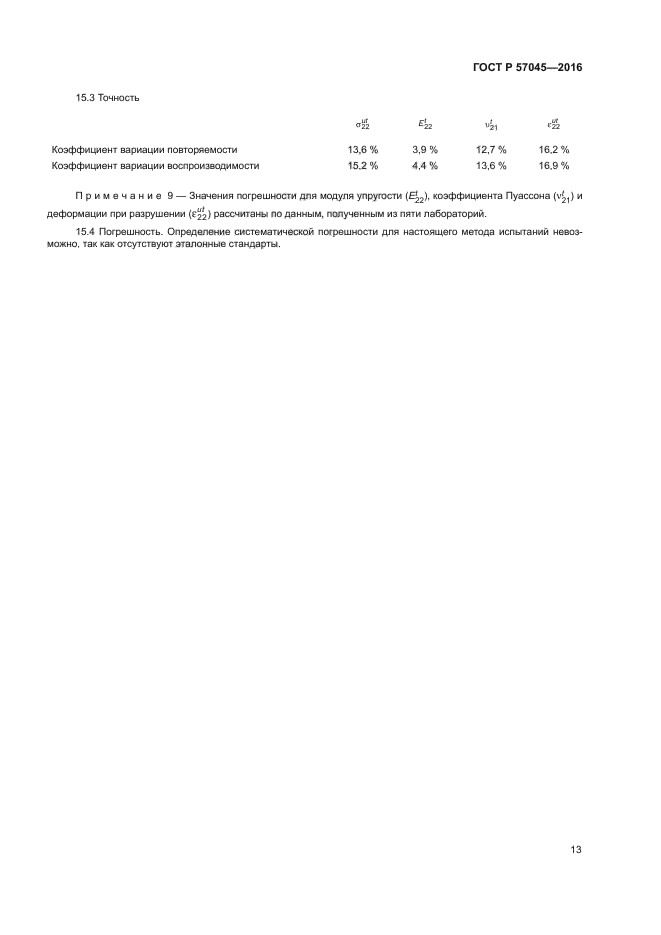

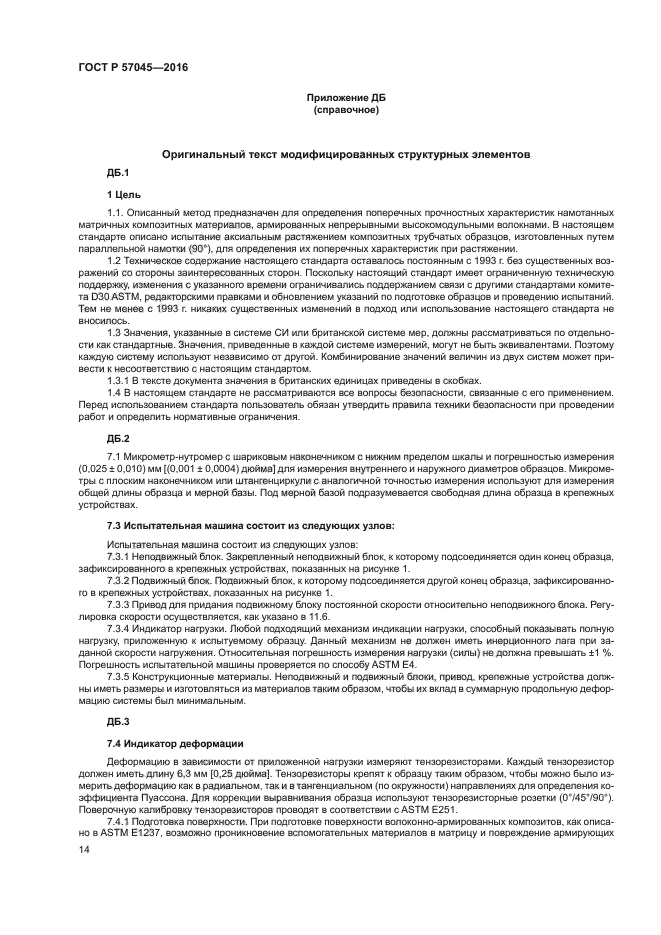

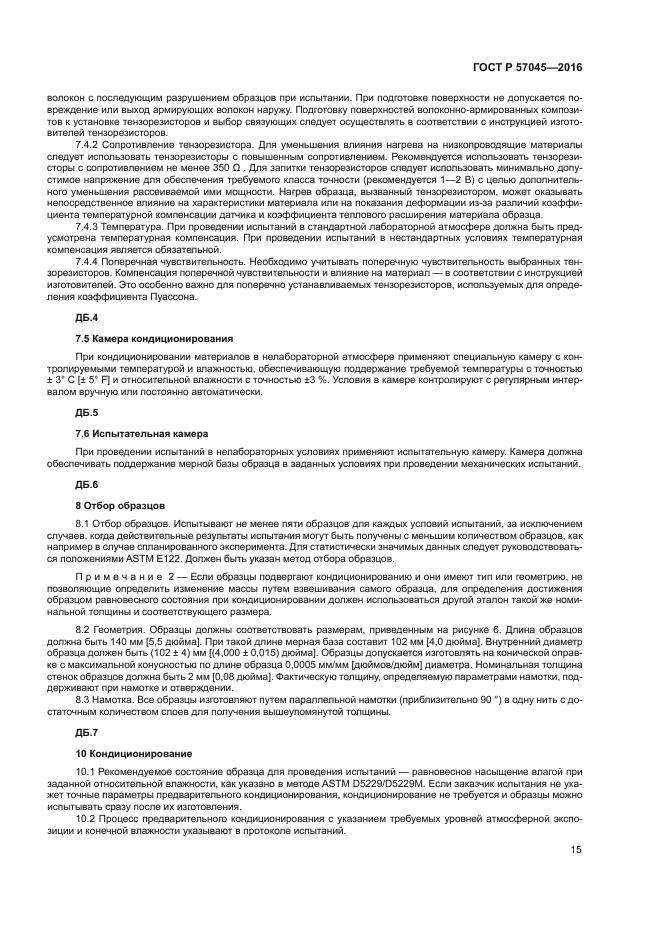

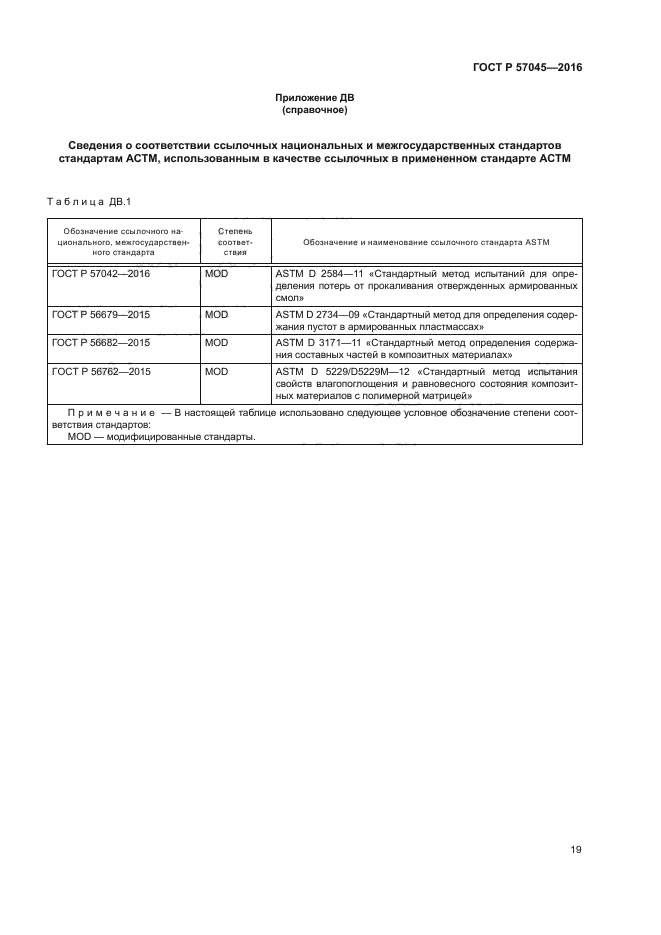

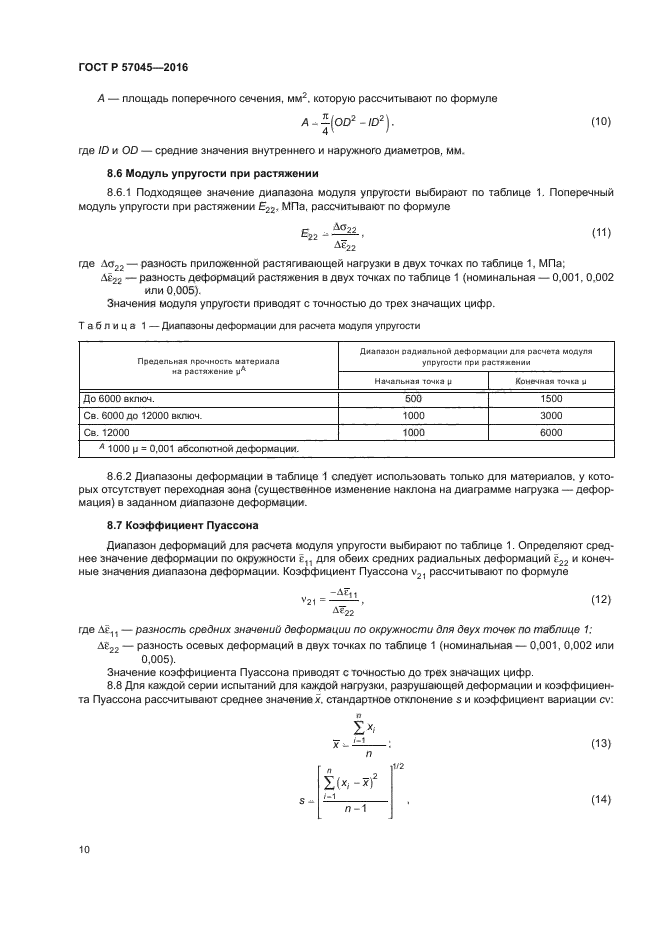

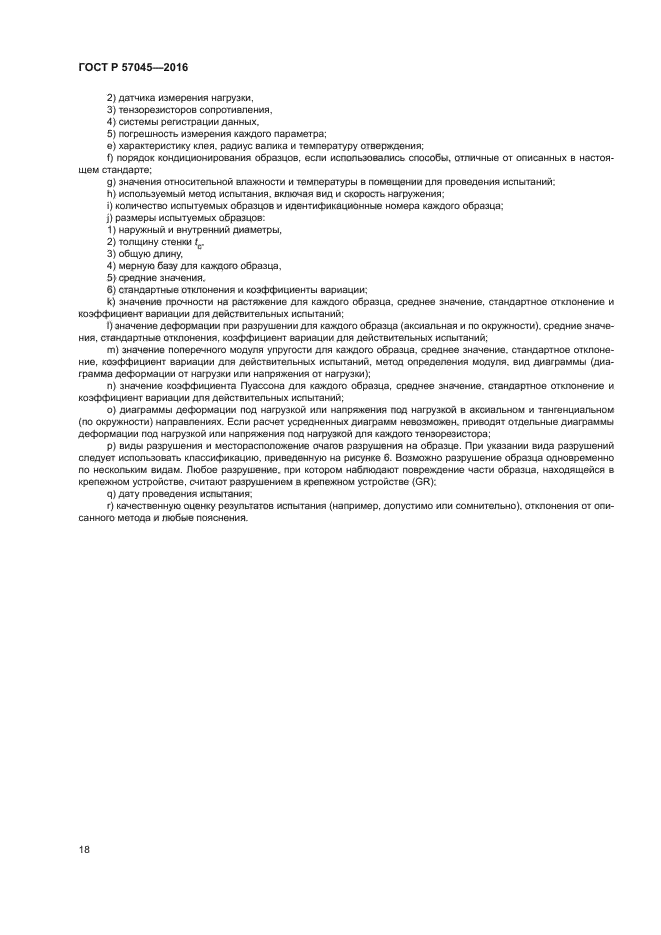

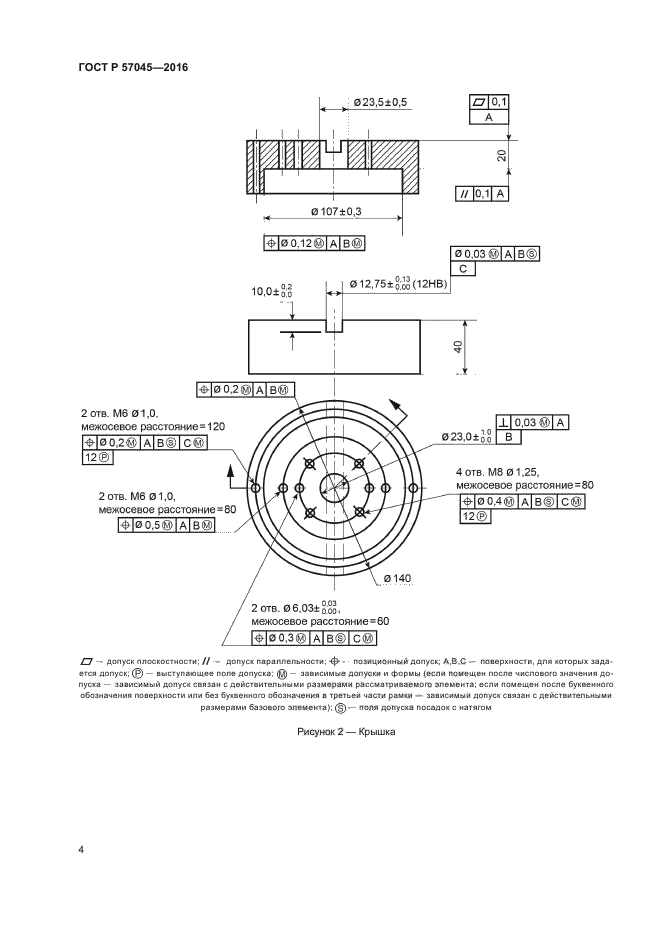

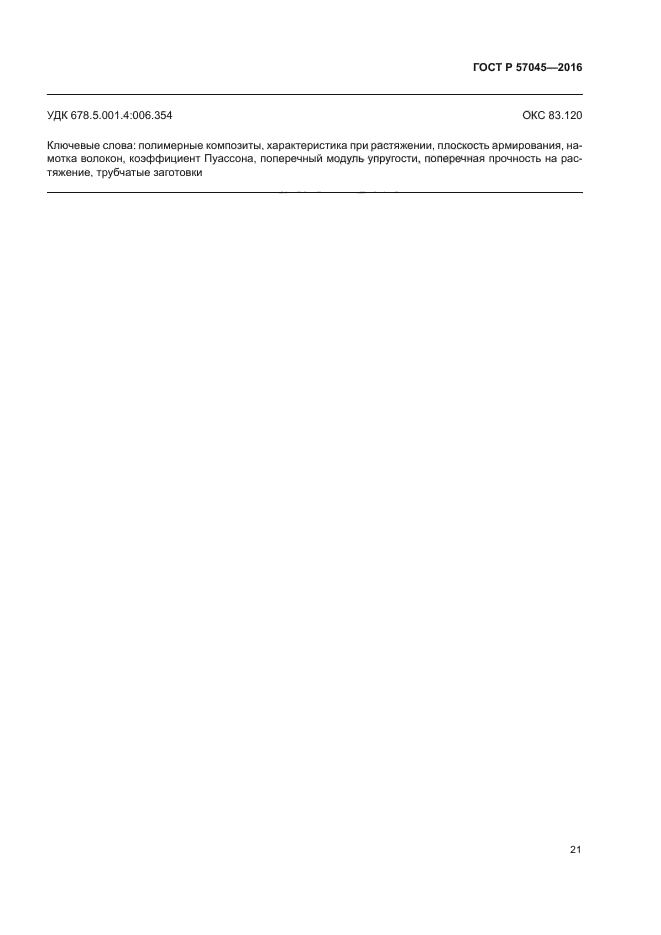

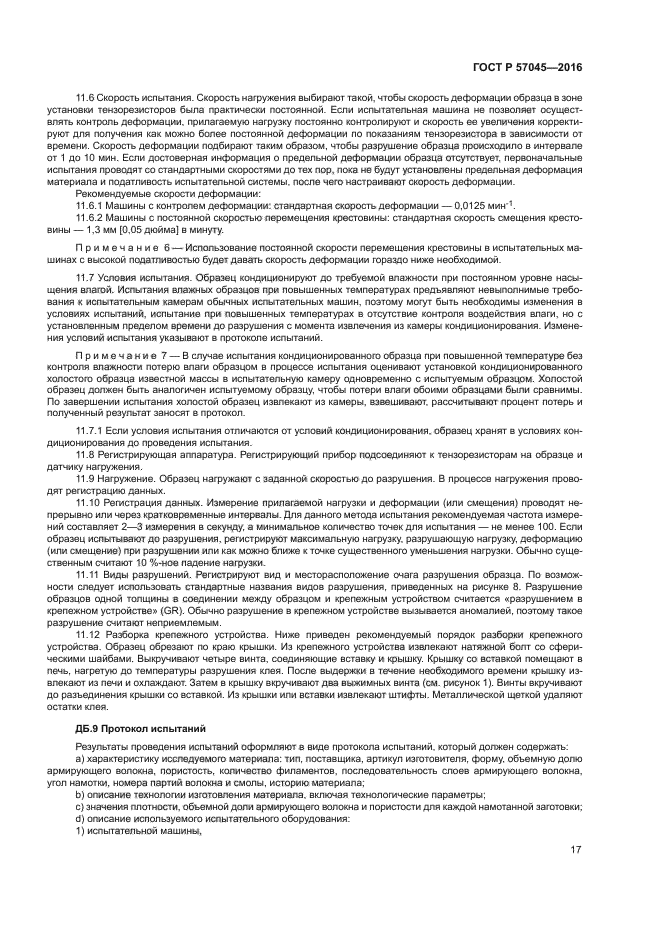

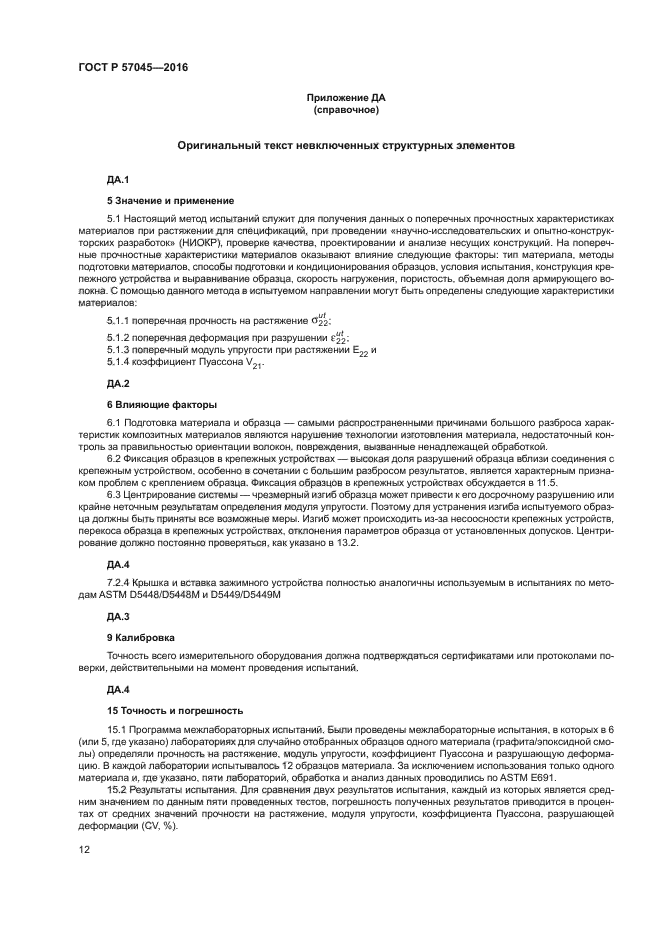

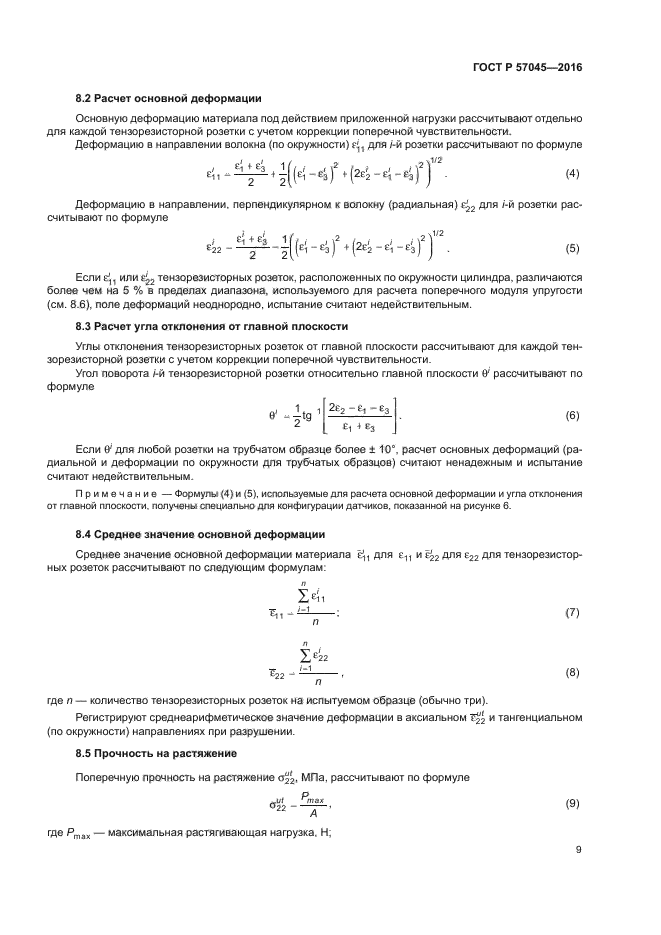

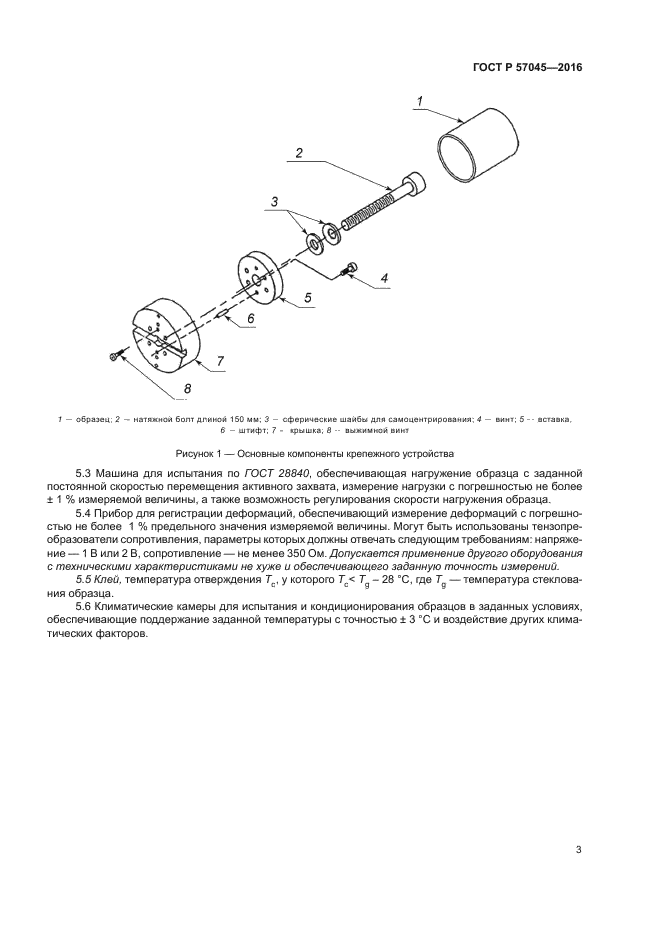

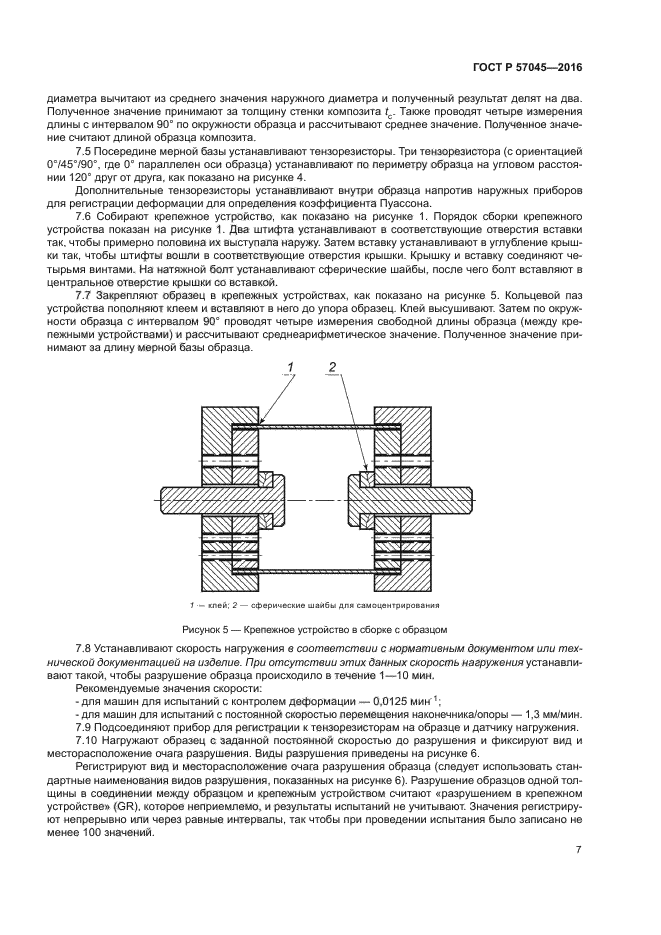

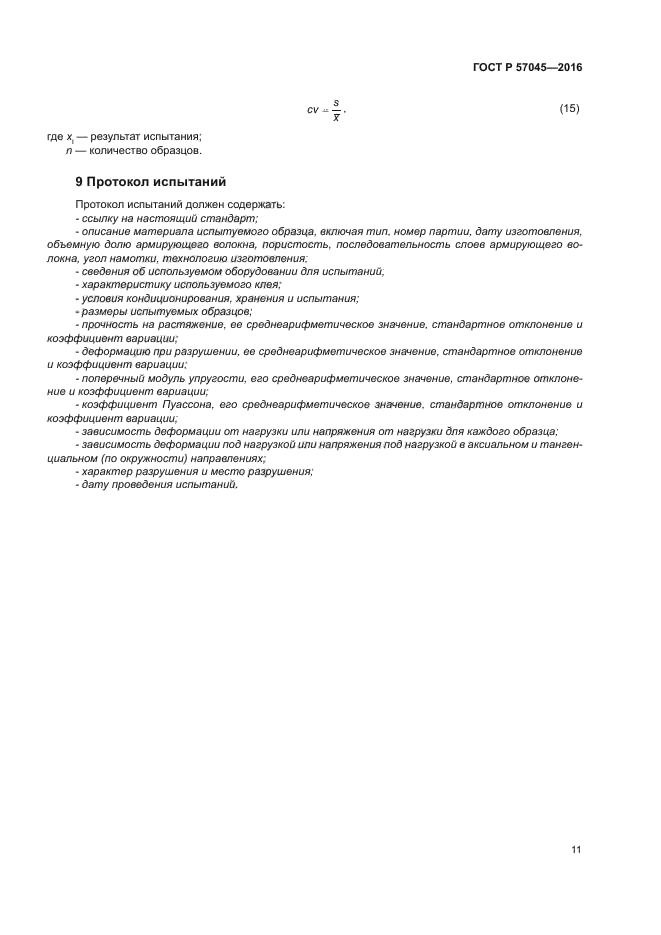

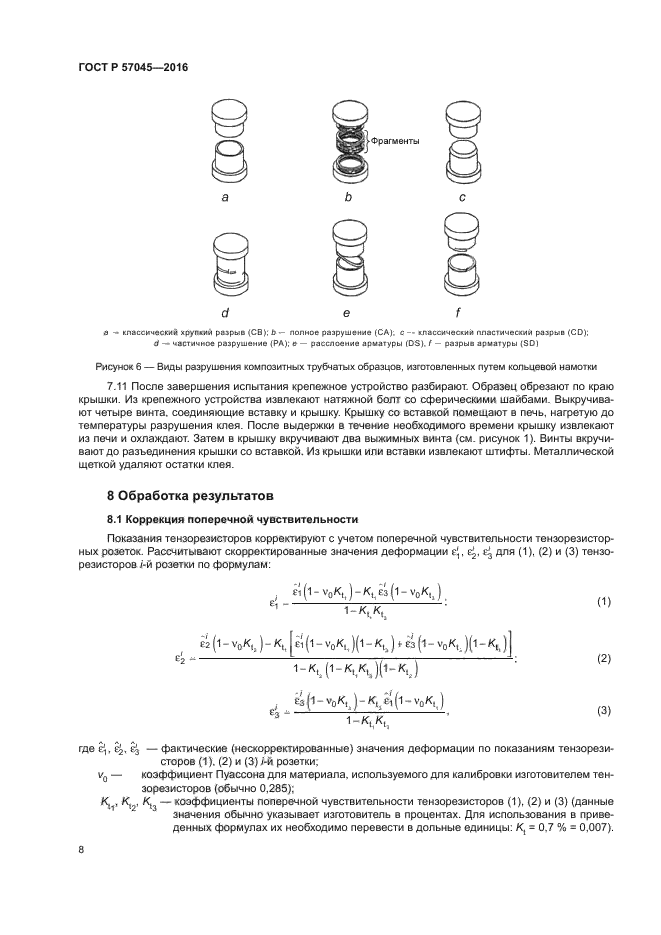

Текст ГОСТ Р 57045-2016



Другие ГОСТы

ГОСТ Р 57142-2016 Композиты полимерные. Метод определения усадочных напряжений в ориентированных органических стеклах
ГОСТ Р 57049-2016 Композиты полимерные. Метод определения усталости при сдвиге материалов внутреннего слоя «сэндвич»-конструкций
ГОСТ Р 56793-2015 Композиты полимерные. Метод определения усталостного расслоения однонаправленно-армированных композитов
ГОСТ Р 57866-2017 Композиты полимерные. Метод определения характеристик при изгибе
ГОСТ Р 57041-2016 Композиты полимерные. Метод определения характеристик при изгибе изогнутой балки
ГОСТ Р 57694-2017 Композиты полимерные. Метод определения характеристик при отверждении термореактивных смол
ГОСТ Р 57009-2016 Композиты полимерные. Метод определения характеристик при расслоении клеевых соединений
ГОСТ Р 56740-2015 Композиты полимерные. Метод определения характеристики межслоевой вязкости разрушения многослойных и пултрузионных полимерных композитов
ГОСТ 33845-2016 Композиты полимерные. Метод определения характеристик усталости в условиях циклического нагружения
ГОСТ Р 57047-2016 Композиты полимерные. Метод определения характеристик сопротивления усталости ламинатов
ГОСТ Р 56651-2015 Композиты полимерные. Метод определения характеристик прочности при сдвиге материалов внутреннего слоя сэндвич-конструкций
ГОСТ Р 56650-2015 Композиты полимерные. Метод определения характеристик прочности при растяжении пултрузионных стеклокомпозитных стержней
ГОСТ Р 56657-2015 Композиты полимерные. Метод определения характеристик прочности при изгибе пултрузионных стеклокомпозитных стержней
ГОСТ Р 57733-2017 Композиты полимерные. Метод определения характеристик при сдвиге в плоскости армирования образцов, изготовленных намоткой

Дополнительная информация

Английское название
Введен в действие	01.03.2017
Дата издания	21.09.2016
