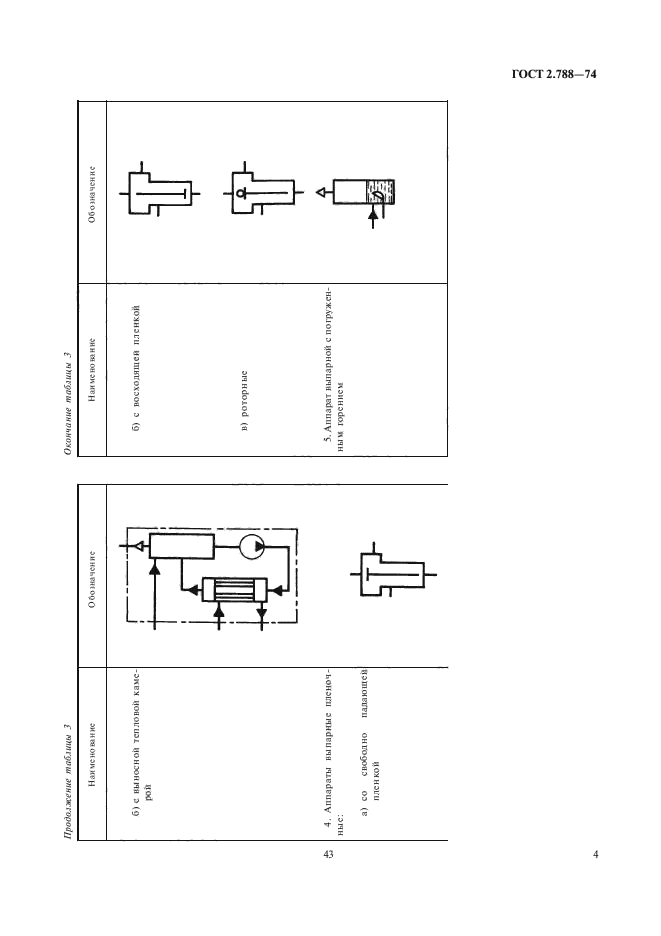

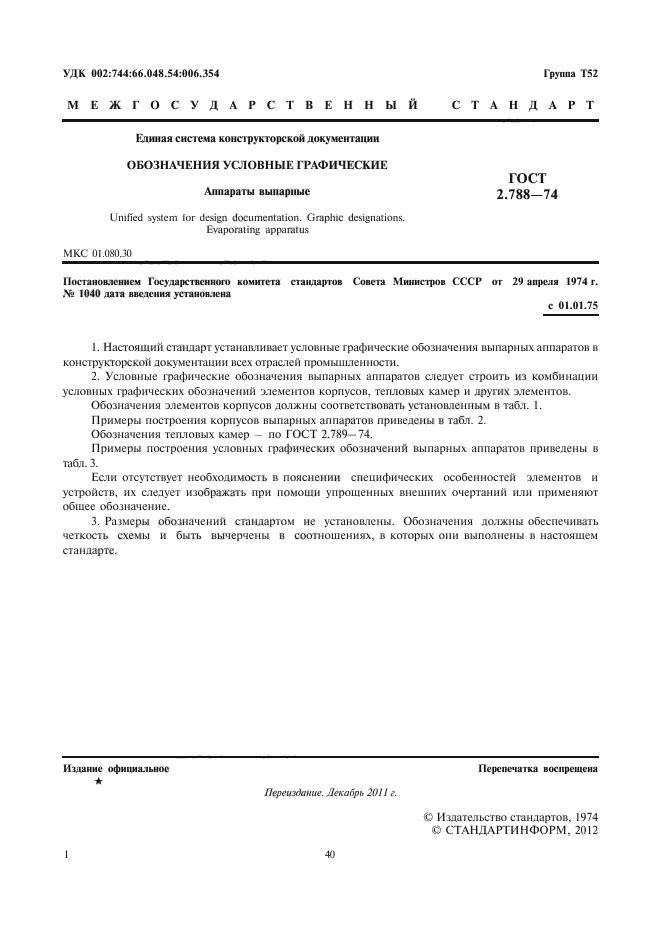

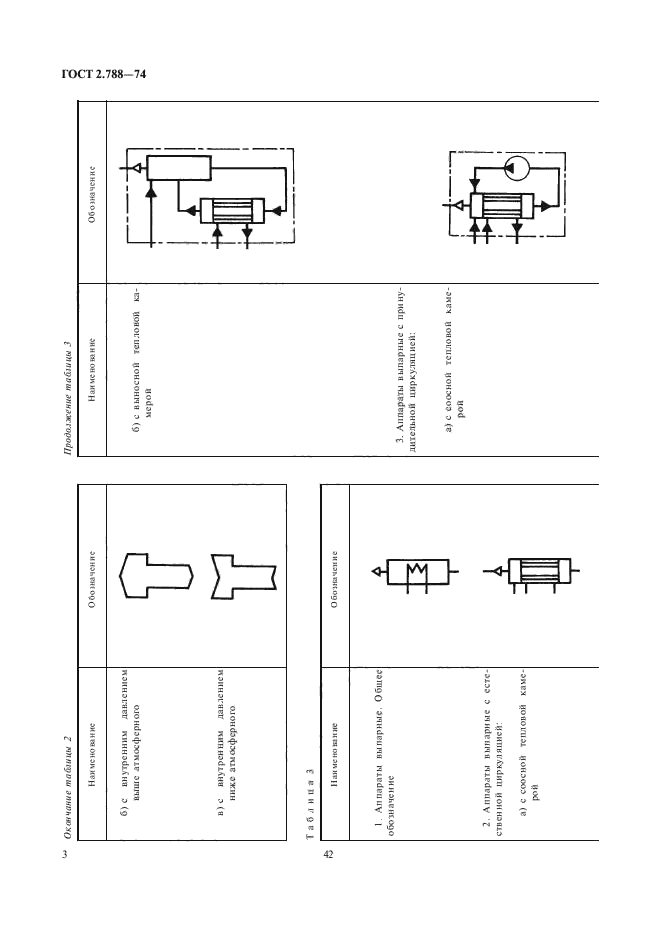

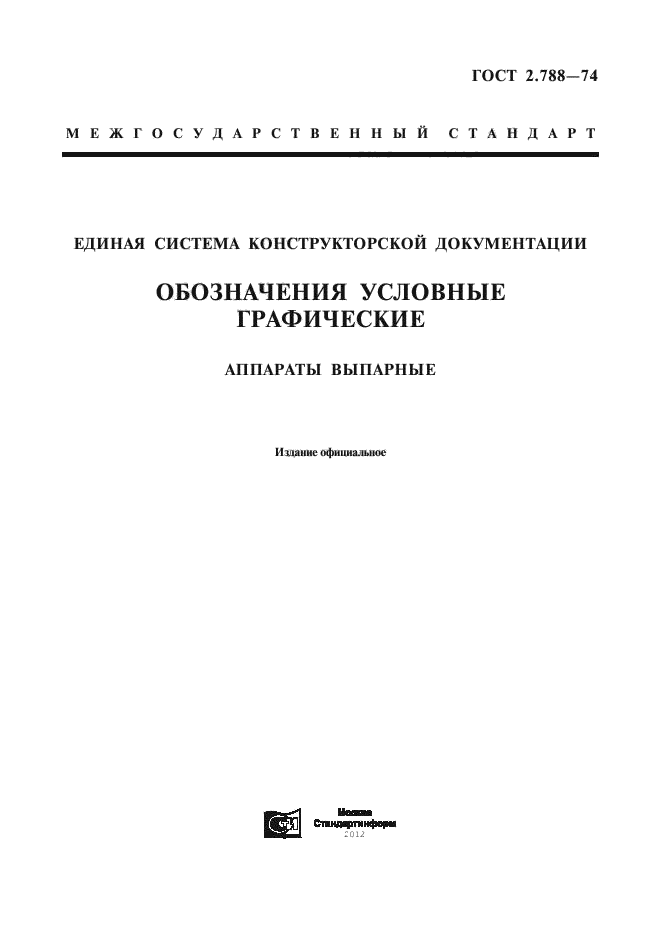

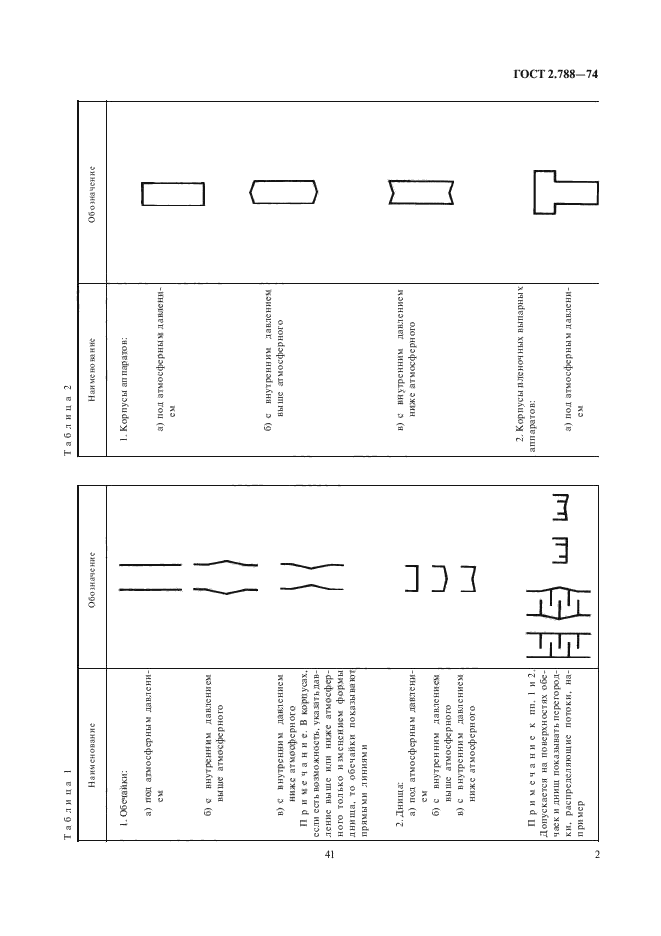

ГОСТ 2.788-74

Единая система конструкторской документации. Обозначения условные графические. Аппараты выпарные

действующий Настоящий стандарт устанавливает условные графические обозначения выпарных аппаратов в конструкторской документации всех отраслей промышленности

Текст ГОСТ 2.788-74
