ГОСТ 2.766-88

Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Системы передачи информации с временным разделением каналов

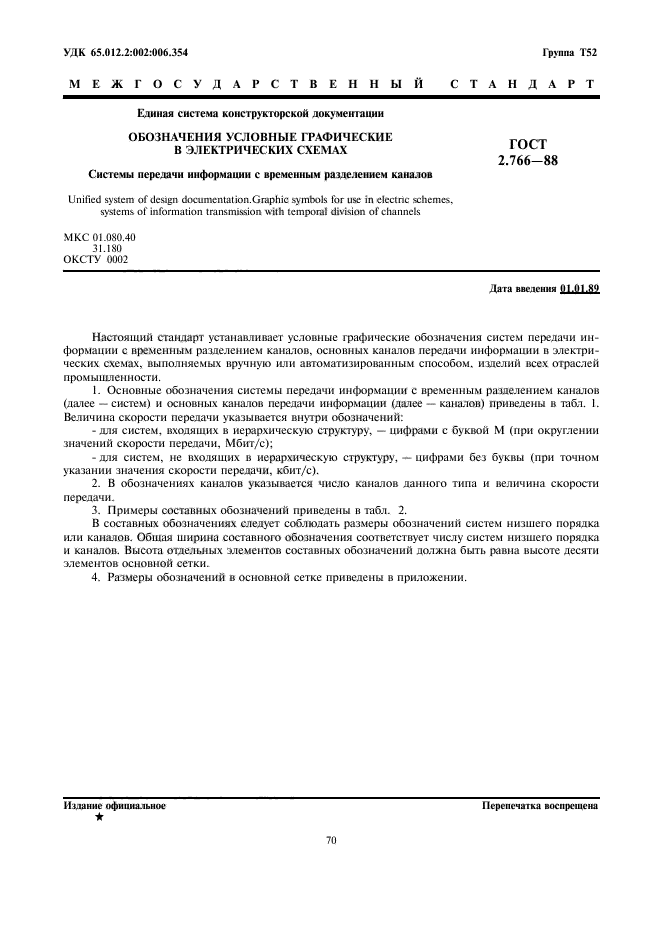

действующий Настоящий стандарт устанавливает условные графические обозначения систем передачи информации с временным разделением каналов, основных каналов передачи информации в электрических схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности

Текст ГОСТ 2.766-88
