ГОСТ 2.756-76

Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств

действующий Настоящий стандарт устанавливает условные графические обозначения воспринимающих частей электромеханических устройств (электрических реле, у которых связь воспринимающей части с исполнительной осуществляется механически, а также магнитных пускателей, контактов и электромагнитов) в схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности

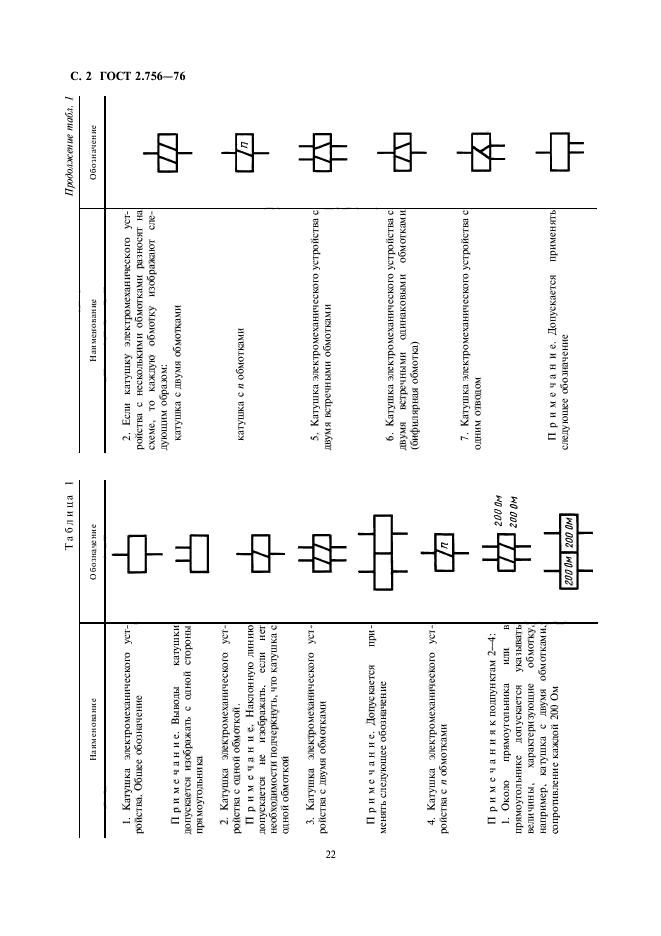

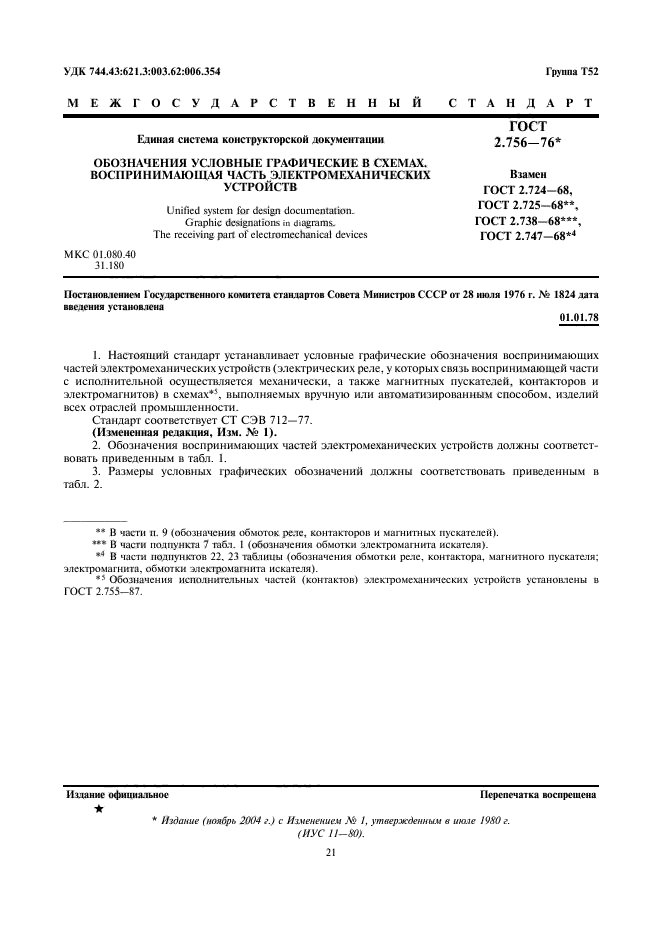

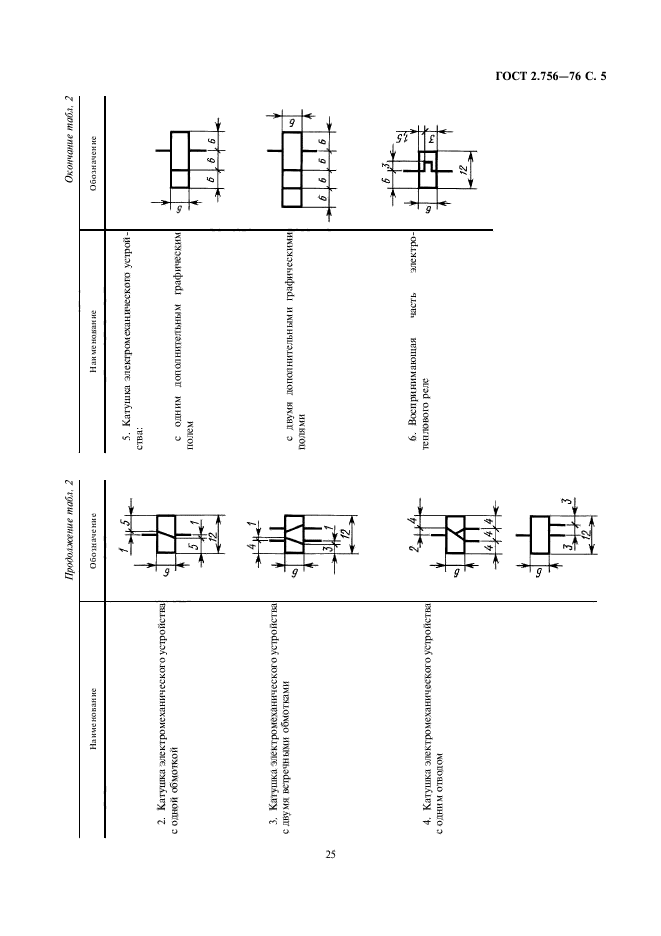

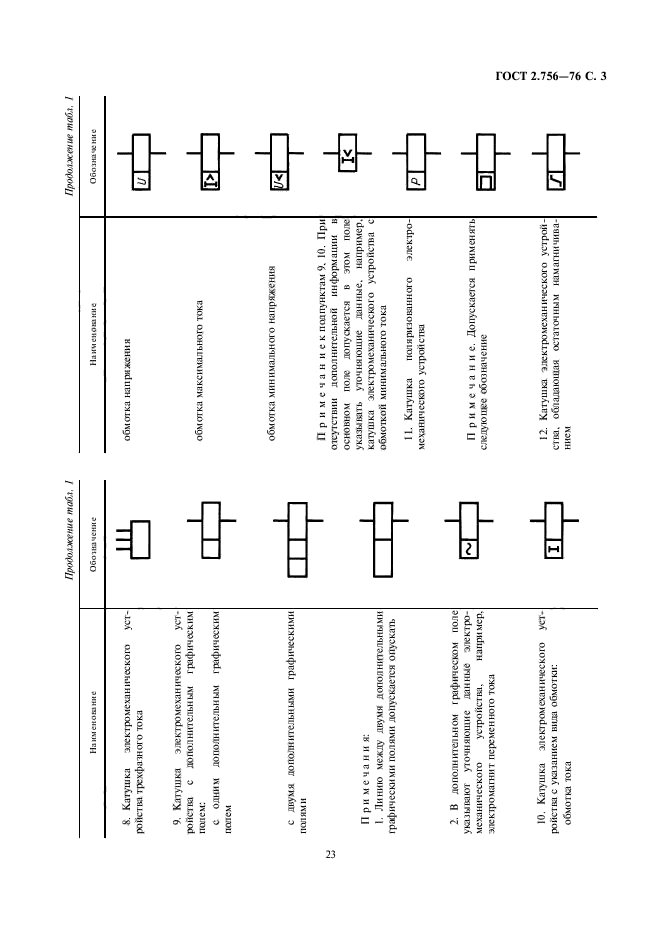

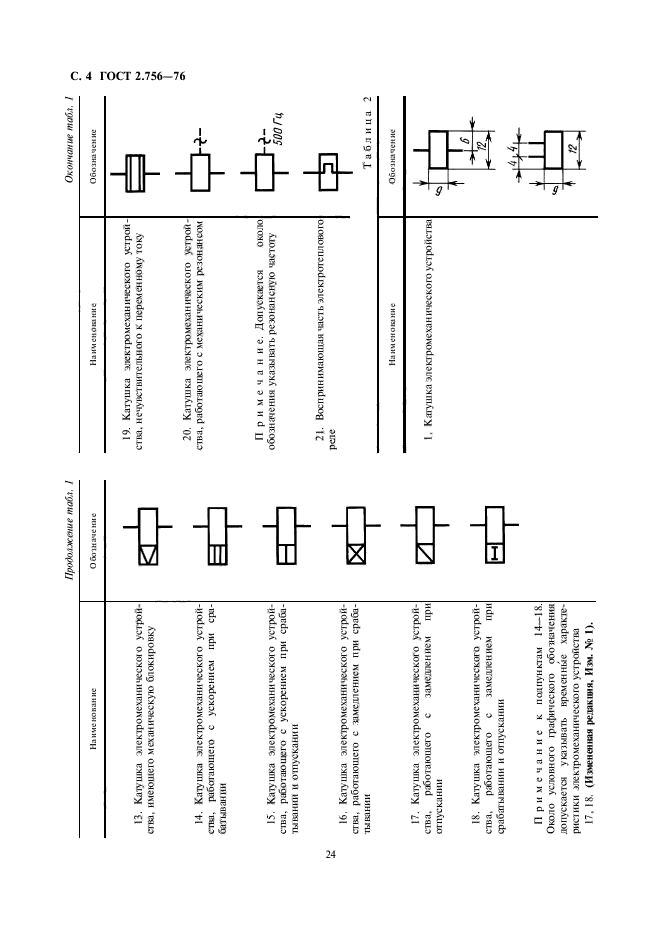

Текст ГОСТ 2.756-76


С поправками и изменениями:
Изменение №1 к ГОСТ 2.756-76 от 01.07.1980 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.201-80 Единая система конструкторской документации. Обозначение изделий и конструкторских документов
ГОСТ 2.710-81 Единая система конструкторской документации. Обозначения буквенно-цифровые в электрических схемах
ГОСТ 2.321-84 Единая система конструкторской документации. Обозначения буквенные
ГОСТ 2.306-68 Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах
ГОСТ 2.735-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Антенны и радиостанции
ГОСТ 2.740-89 Единая система конструкторской документации. Обозначения условные графические в схемах. Аппараты и трансляции телеграфные
ГОСТ 2.739-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Аппараты, коммутаторы и станции коммутационные телефонные
ГОСТ 2.722-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Машины электрические
ГОСТ 2.734-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Линии сверхвысокой частоты и их элементы
ГОСТ 2.761-84 Единая система конструкторской документации. Обозначения условные графические в схемах. Компоненты волоконно-оптических систем передачи
ГОСТ 2.723-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители
ГОСТ 2.768-90 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые
ГОСТ 2.732-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники света
ГОСТ 2.746-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Генераторы и усилители квантовые

Дополнительная информация

Английское название
Введен в действие01.01.1978
ВзаменГОСТ 2.724-68
Взамен в частиГОСТ 2.725-68 в части п. 9 (обозначения обмоток реле, контакторов и магнитных пускателей), ГОСТ 2.738-68 в части п. 7 табл. 1 (обозначения обмотки электромагнита искателя), ГОСТ 2.747-68 в части пп. 22, 23 таблицы (обозначения обмотки реле, контактора, магнитного пускателя, электромагнита, обмотки электромагнита искателя)
Дата издания01.11.2004
