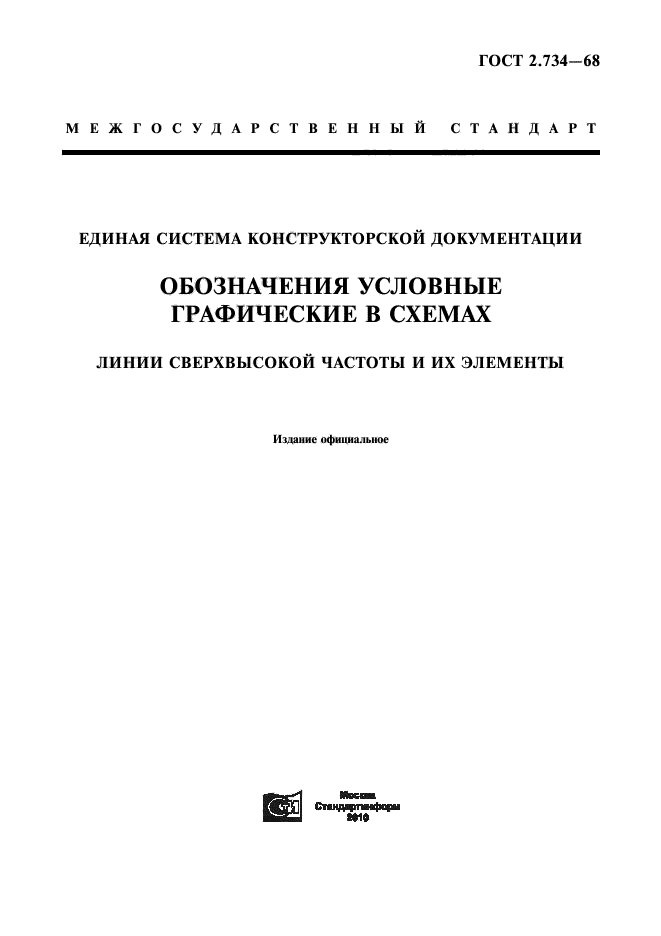

ГОСТ 2.734-68

Единая система конструкторской документации. Обозначения условные графические в схемах. Линии сверхвысокой частоты и их элементы

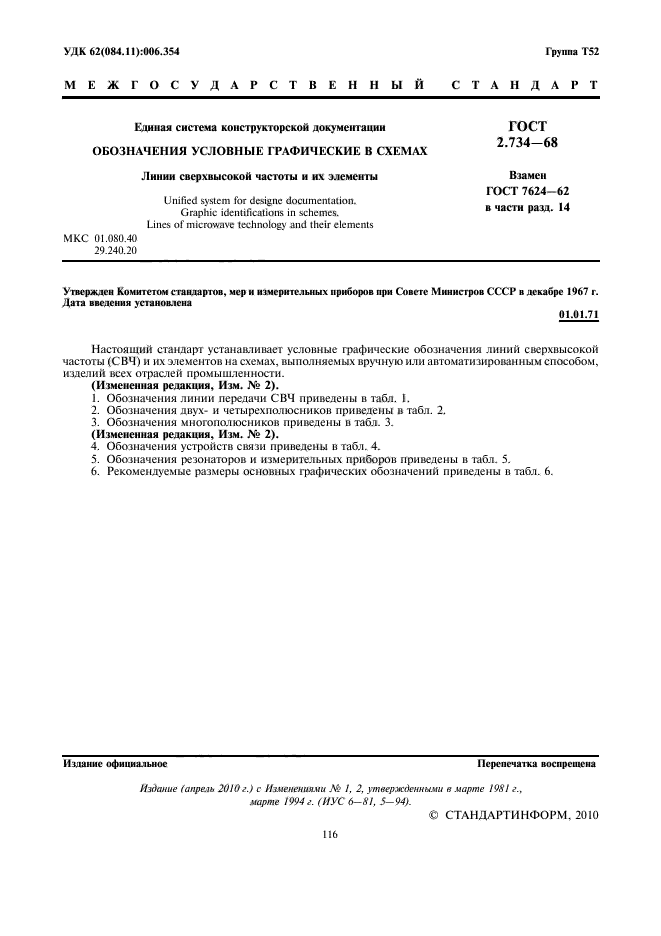

действующий Настоящий стандарт устанавливает условные графические обозначения линий сверхвысокой частоты и их элементов на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности

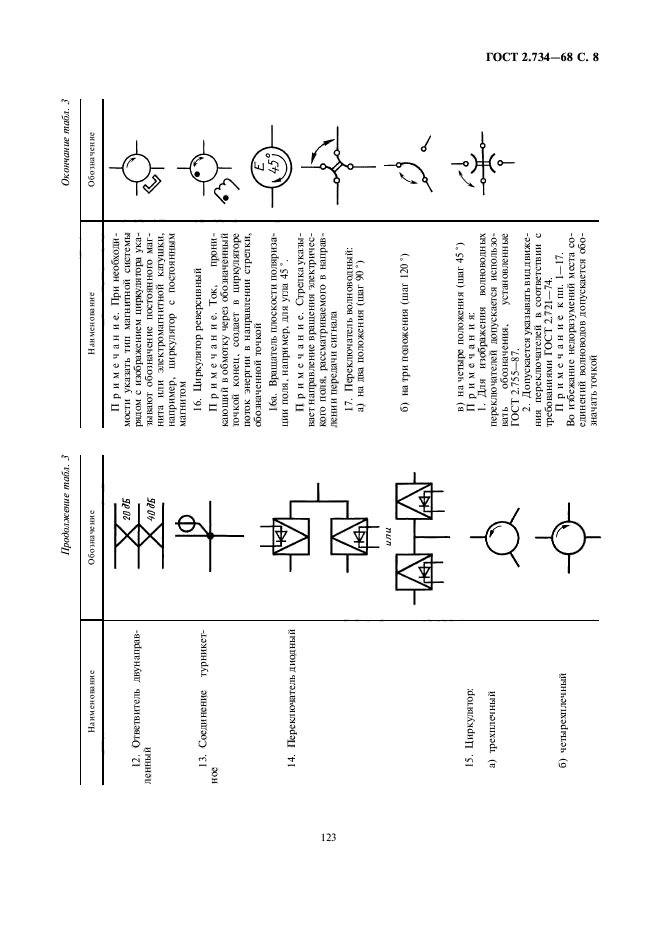

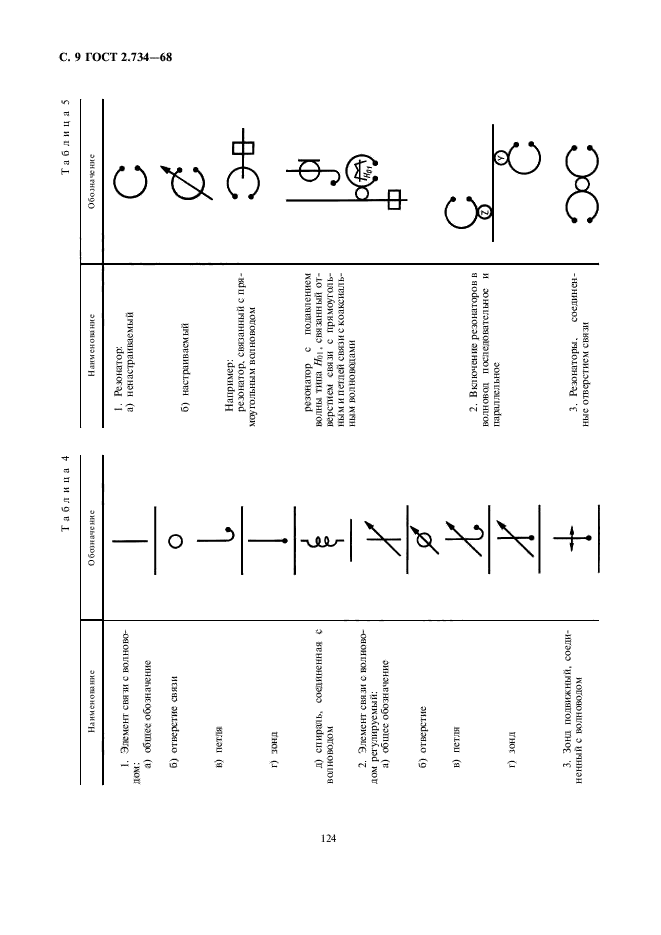

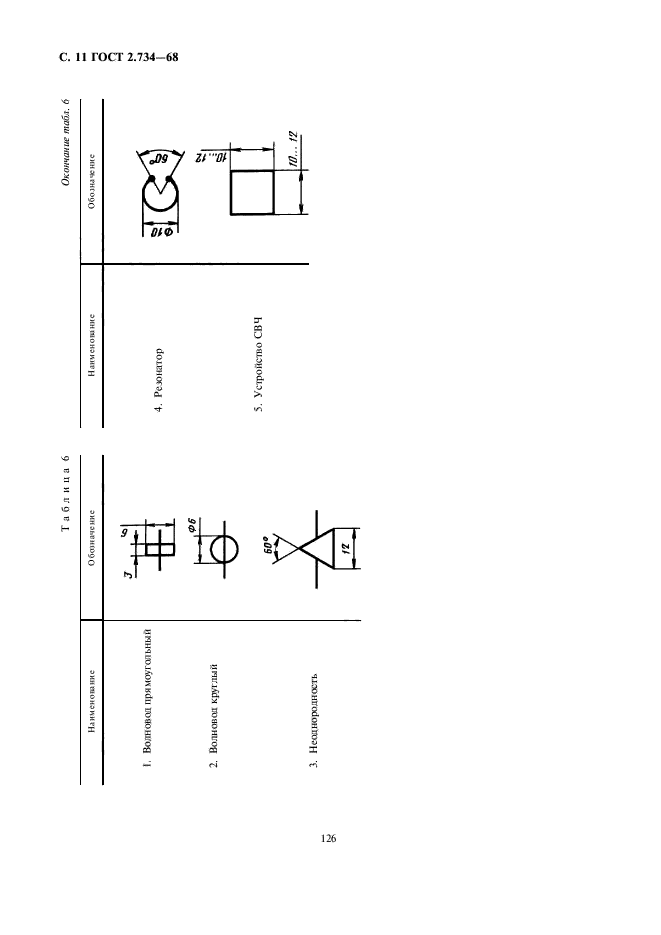

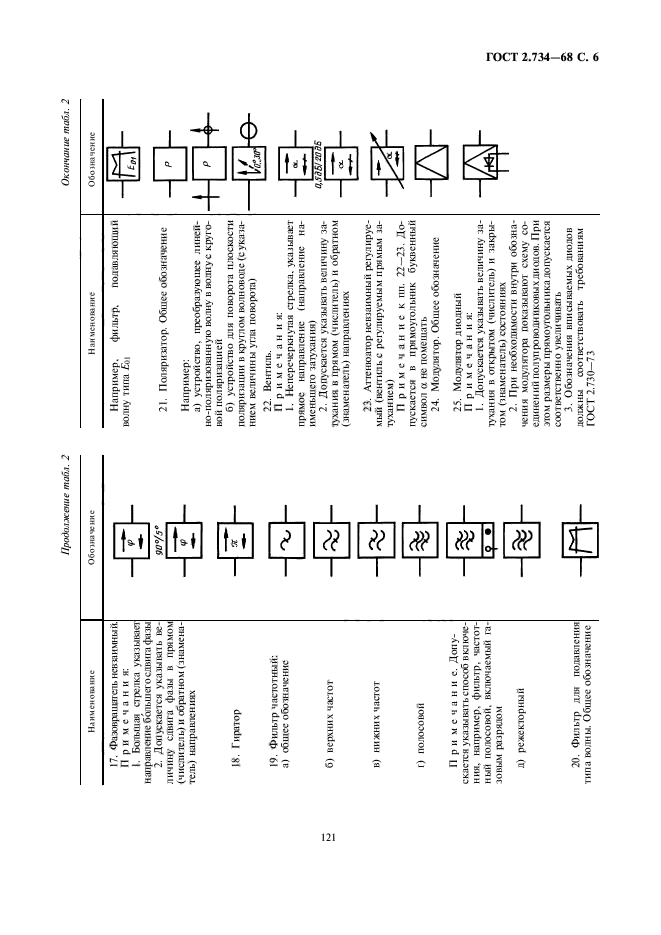

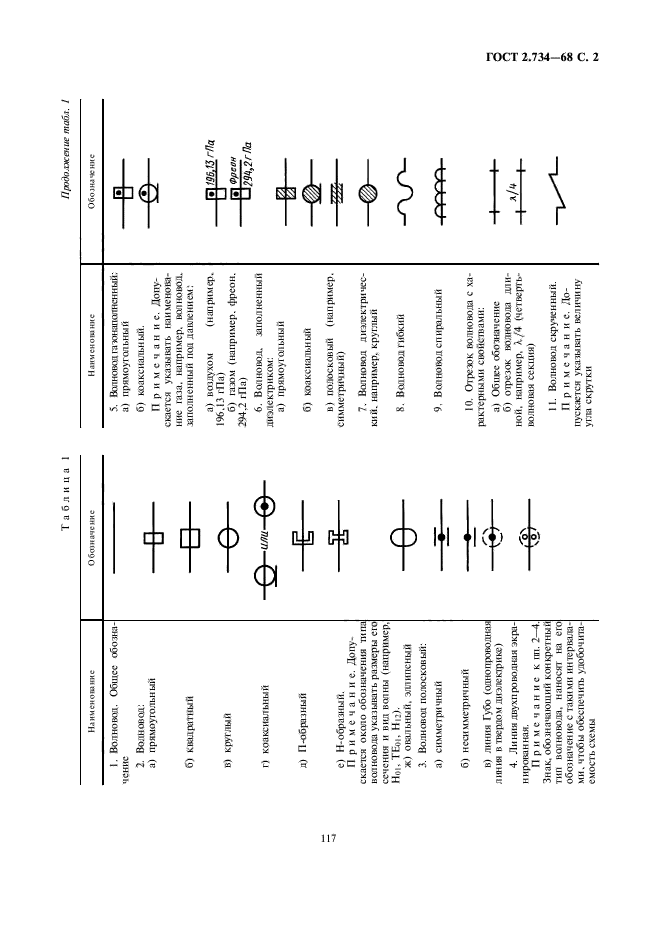

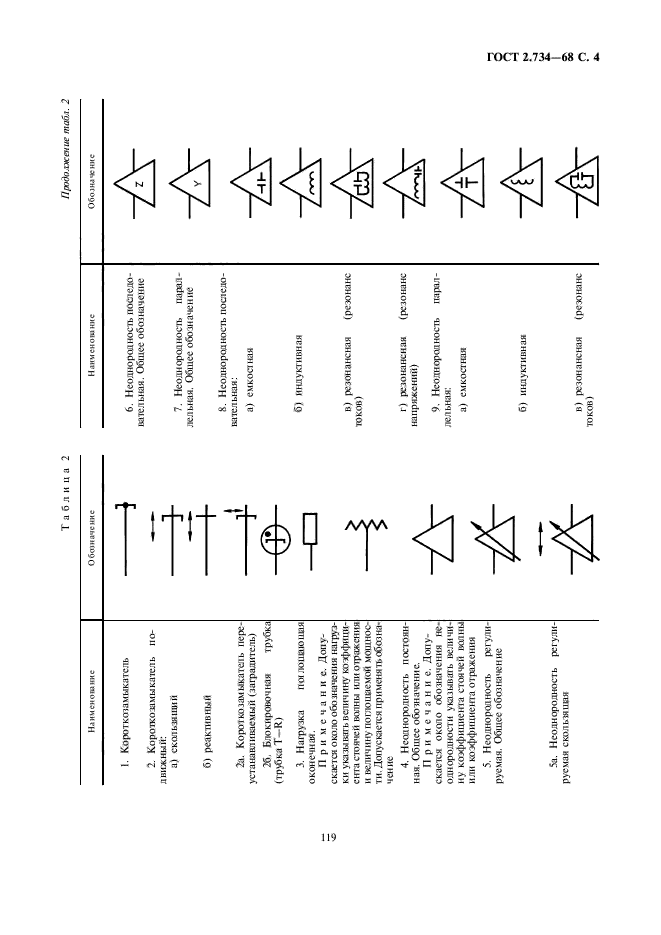

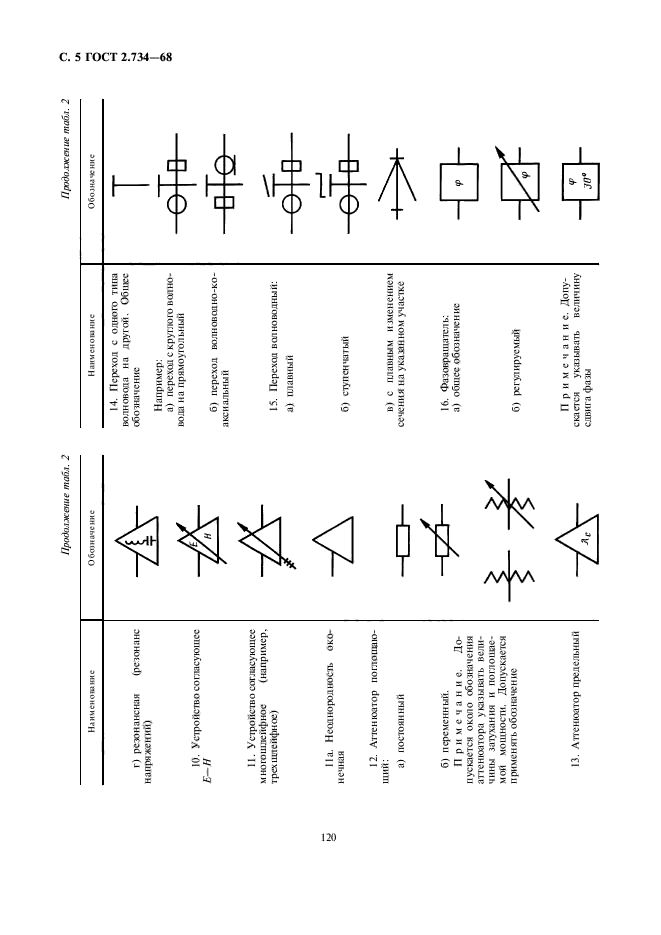

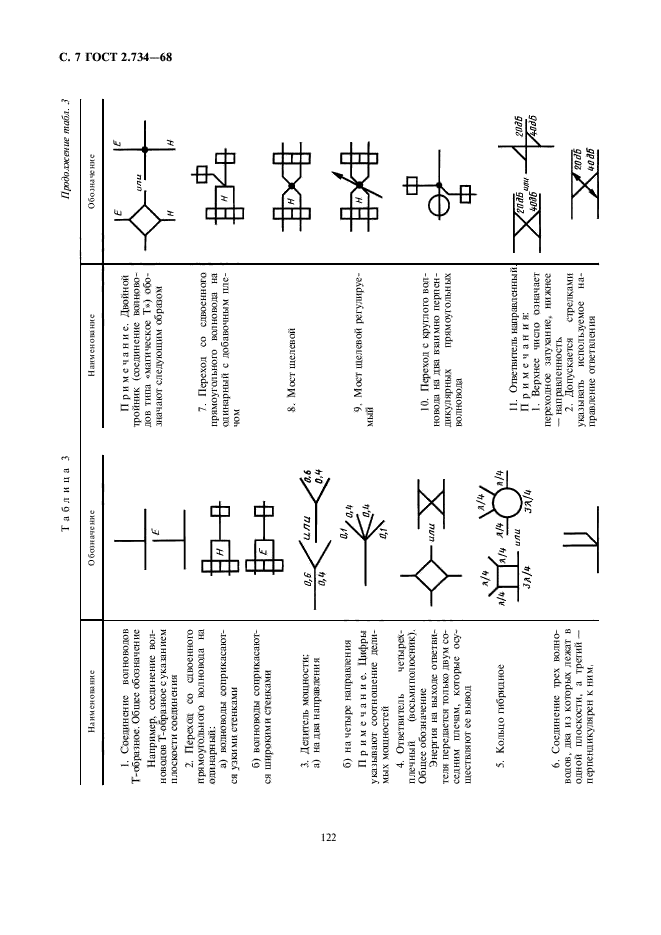

Текст ГОСТ 2.734-68

 С поправками и изменениями:
Изменение №1 к ГОСТ 2.734-68 от 01.07.1981 (текст интегрирован в текст или описание стандарта)
Изменение №2 к ГОСТ 2.734-68 от 01.07.1994 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.739-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Аппараты, коммутаторы и станции коммутационные телефонные
ГОСТ 2.756-76 Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств
ГОСТ 2.746-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Генераторы и усилители квантовые
ГОСТ 2.732-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники света
ГОСТ 2.768-90 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые
ГОСТ 2.723-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители
ГОСТ 2.761-84 Единая система конструкторской документации. Обозначения условные графические в схемах. Компоненты волоконно-оптических систем передачи
ГОСТ 2.747-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений
ГОСТ 2.729-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электроизмерительные
ГОСТ 2.731-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные
ГОСТ 2.730-73 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы полупроводниковые
ГОСТ 2.741-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы акустические
ГОСТ 2.721-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения
ГОСТ 2.722-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Машины электрические

Дополнительная информация

Английское название
Введен в действие	01.01.1971
Взамен в части	ГОСТ 7624-62 в части разд. 14
Дата издания	18.05.2010
