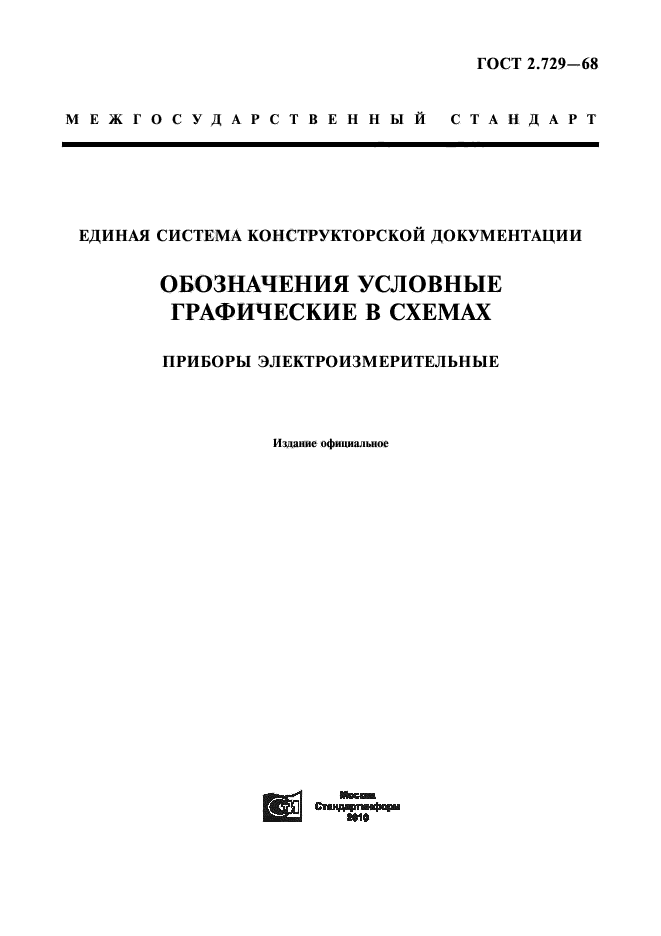

ГОСТ 2.729-68

Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электроизмерительные

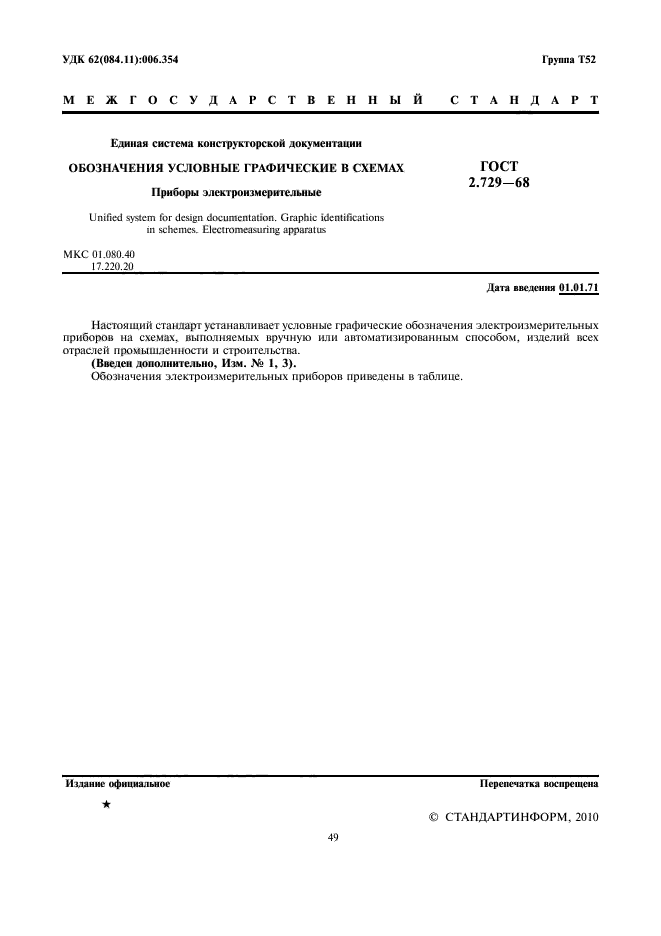

действующий Настоящий стандарт устанавливает условные графические обозначения электроизмерительных приборов на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства

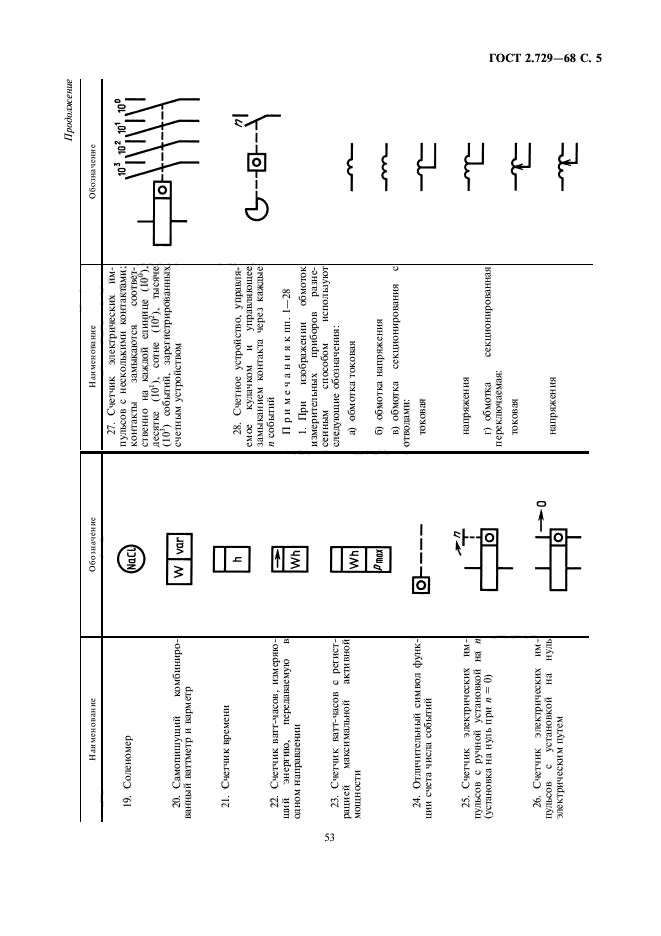

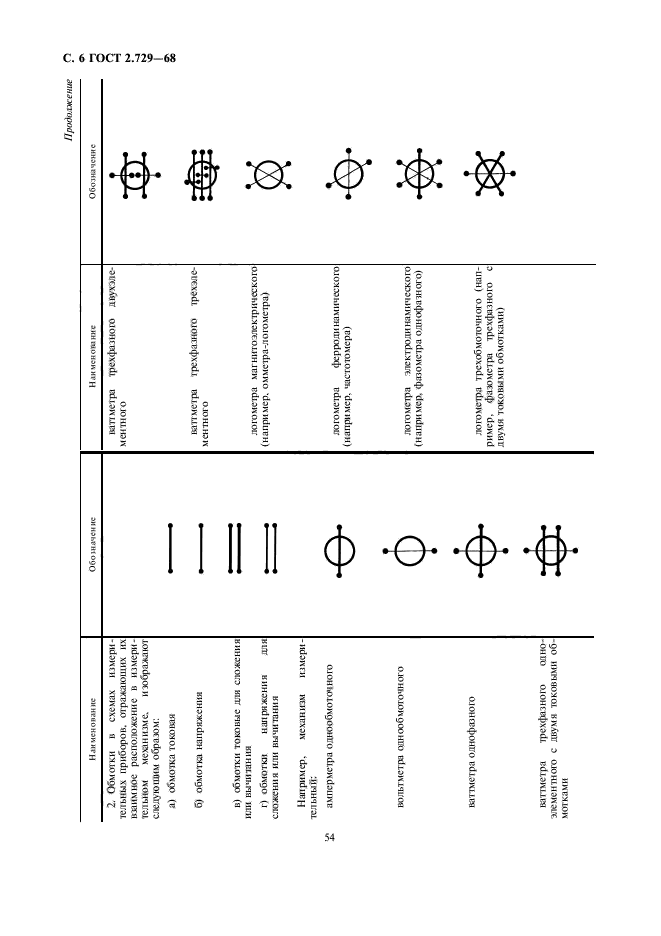

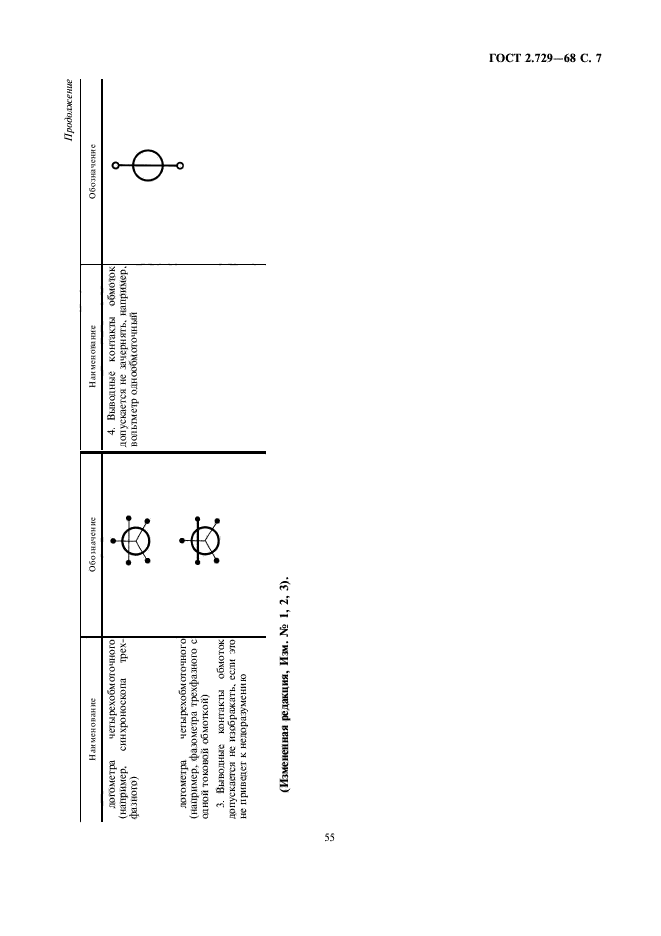

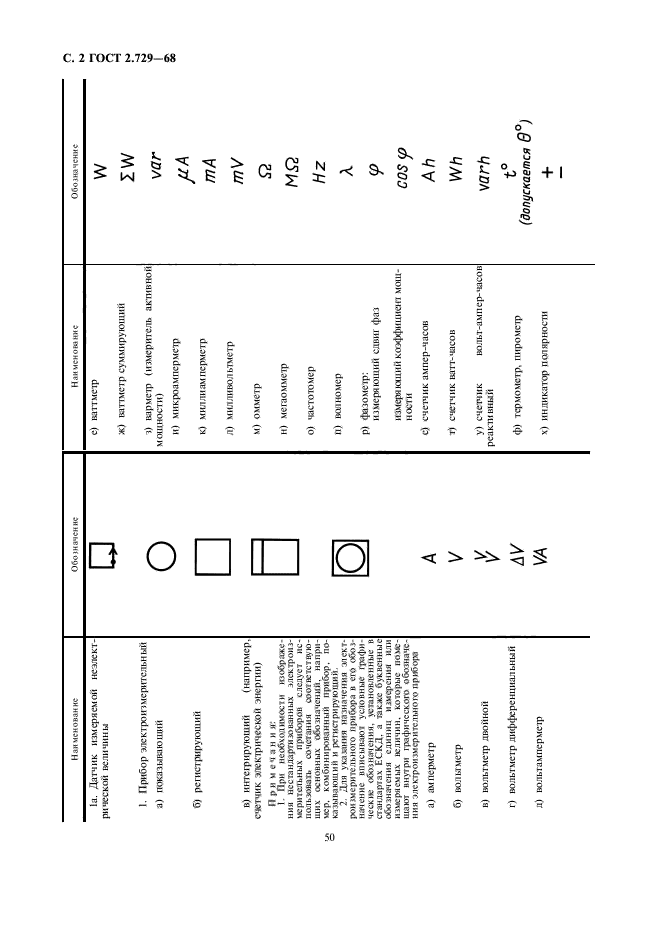

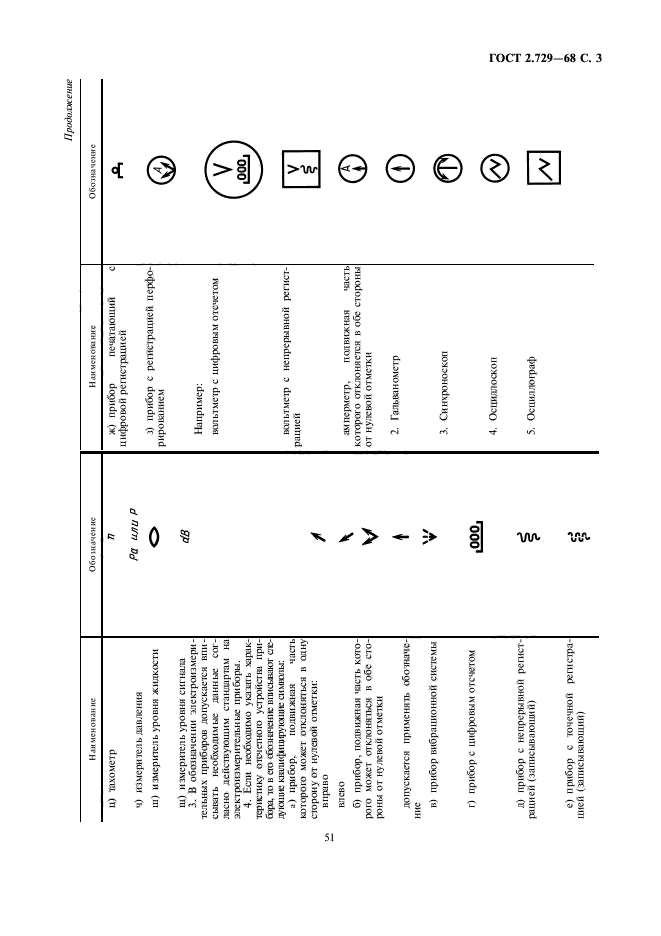

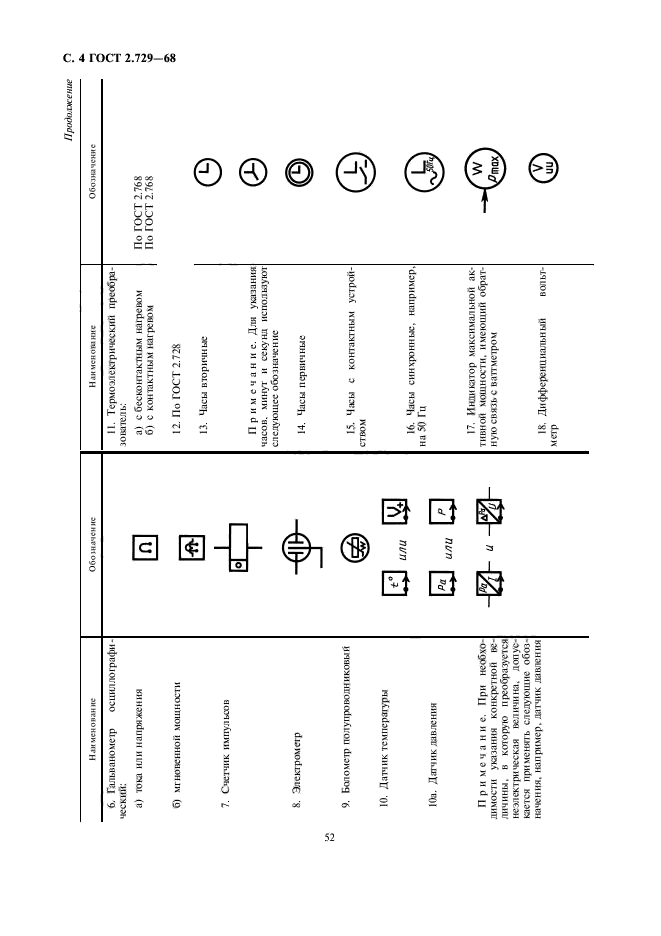

Текст ГОСТ 2.729-68

 С поправками и изменениями:
Изменение №1 к ГОСТ 2.729-68 от 01.01.1983 (текст интегрирован в текст или описание стандарта)
Изменение №2 к ГОСТ 2.729-68 от 01.01.1992 (текст интегрирован в текст или описание стандарта)
Изменение №3 к ГОСТ 2.729-68 от 01.07.1994 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.761-84 Единая система конструкторской документации. Обозначения условные графические в схемах. Компоненты волоконно-оптических систем передачи
ГОСТ 2.734-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Линии сверхвысокой частоты и их элементы
ГОСТ 2.722-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Машины электрические
ГОСТ 2.721-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения
ГОСТ 2.741-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы акустические
ГОСТ 2.730-73 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы полупроводниковые
ГОСТ 2.731-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные
ГОСТ 2.725-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства коммутирующие
ГОСТ 2.726-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Токосъемники
ГОСТ 2.758-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Сигнальная техника
ГОСТ 2.750-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Род тока и напряжения; виды соединения обмоток; формы импульсов
ГОСТ 2.728-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы
ГОСТ 2.727-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Разрядники, предохранители
ГОСТ 2.747-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений

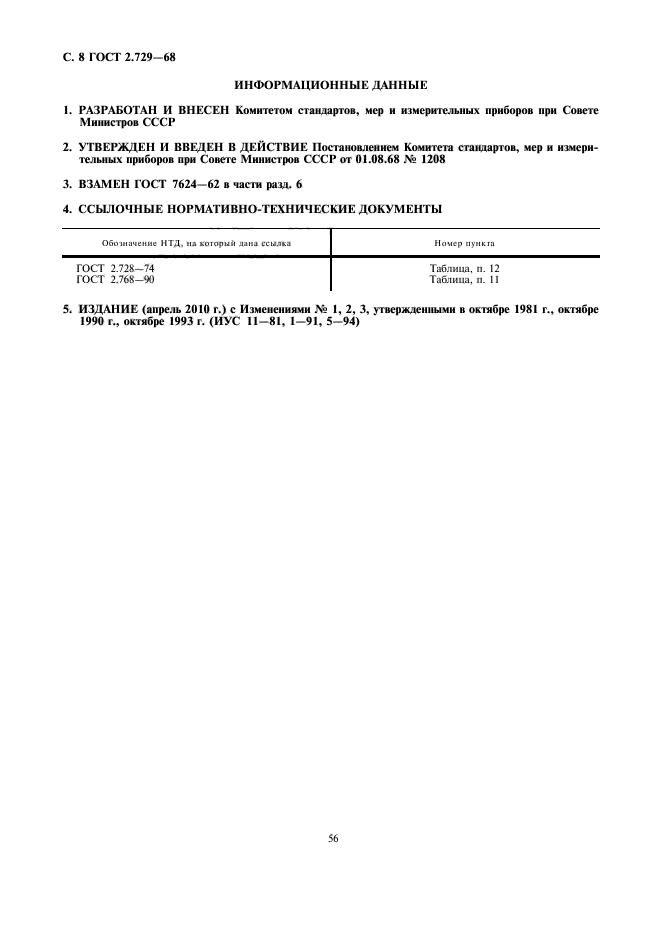

Дополнительная информация

Английское название
Введен в действие	01.01.1971
Взамен в части	ГОСТ 7624-62 в части разд. 6
Заменяющий в части	ГОСТ 2.728-74 в части п. 12
Дата издания	18.05.2010
