ГОСТ Р ИСО 22826-2012

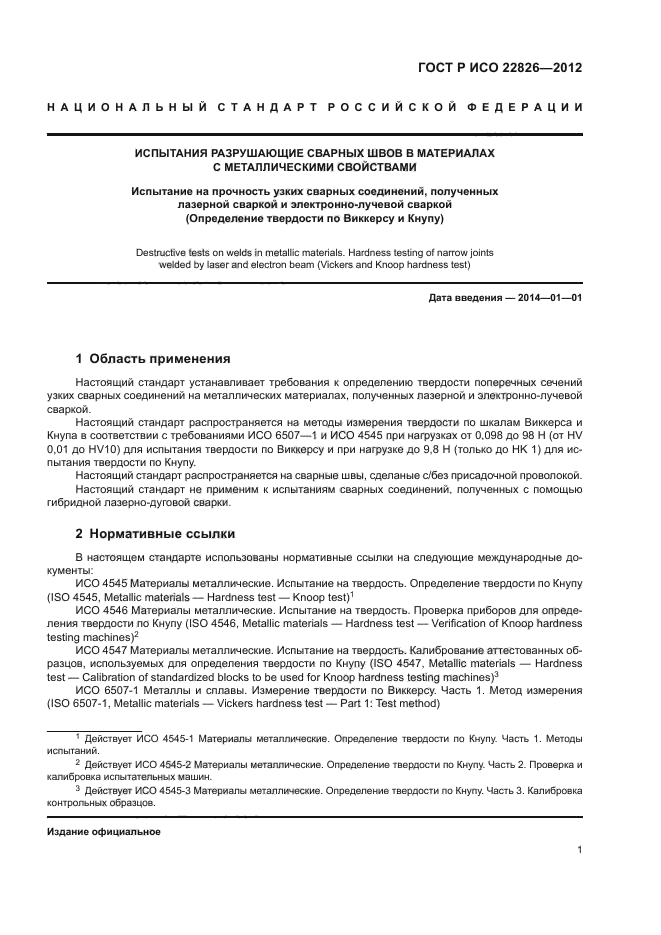

Испытания разрушающие сварных швов в материалах с металлическими свойствами. Испытание на прочность узких сварных соединений, полученных лазерной сваркой и электроннолучевой сваркой (Определение твердости по Виккерсу и Кнупу)

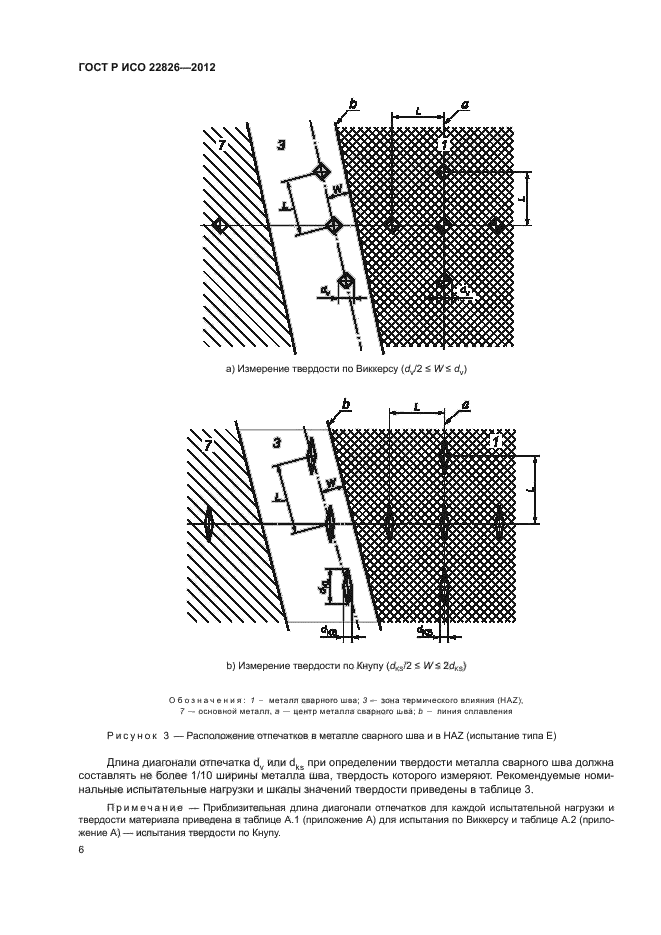

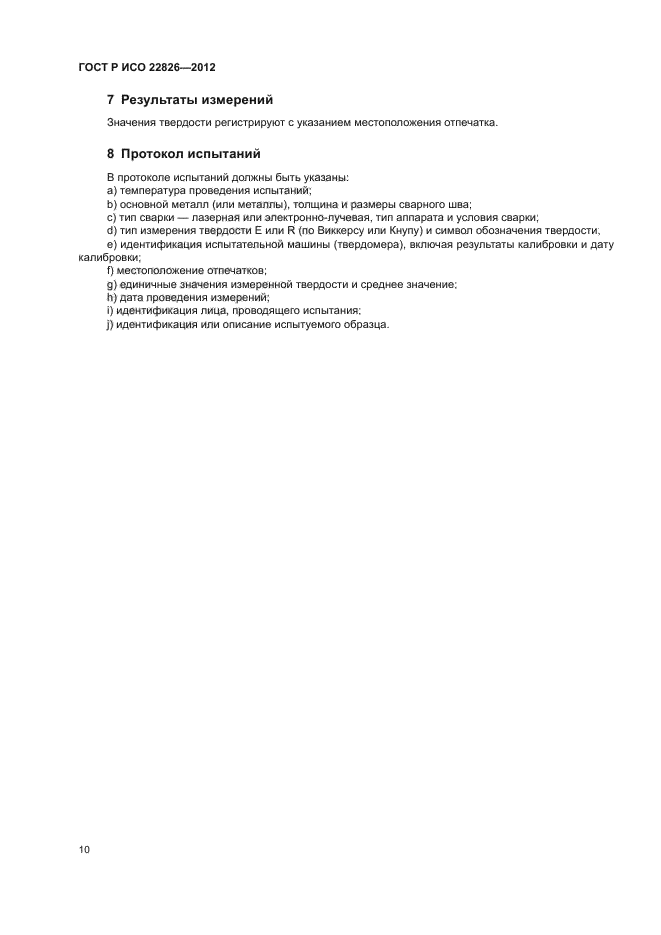

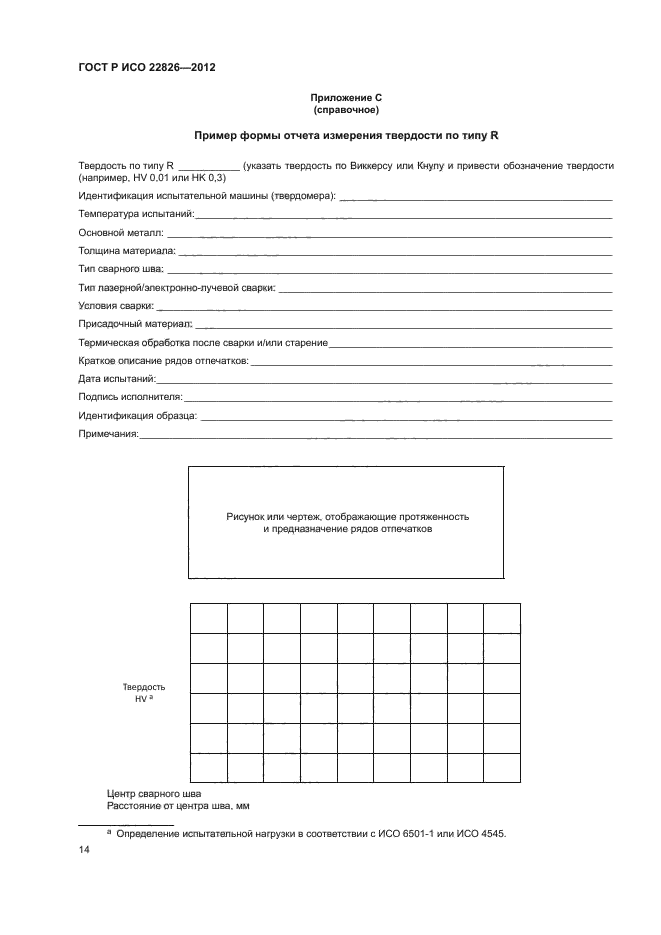

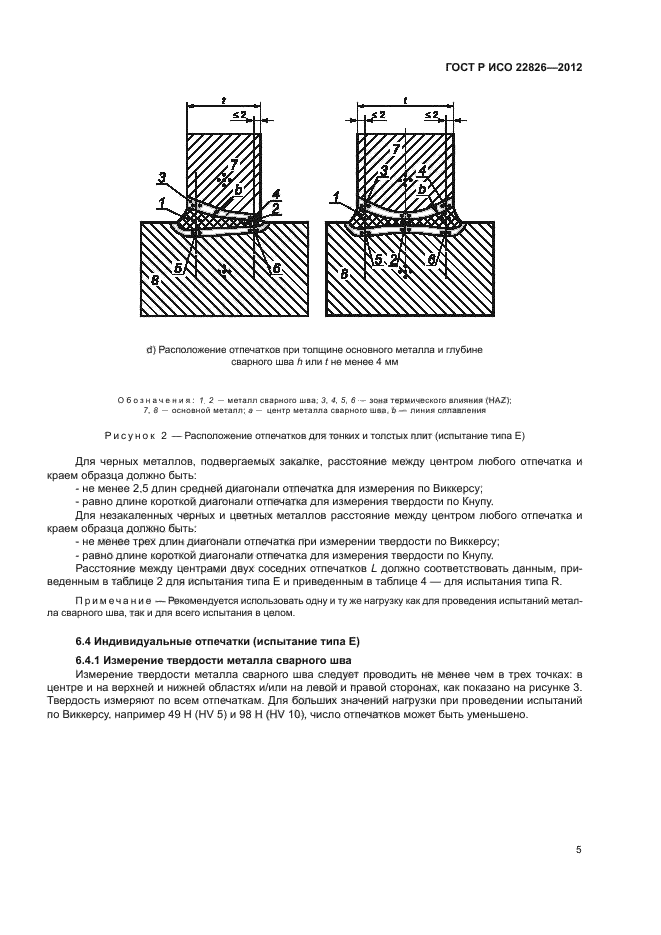

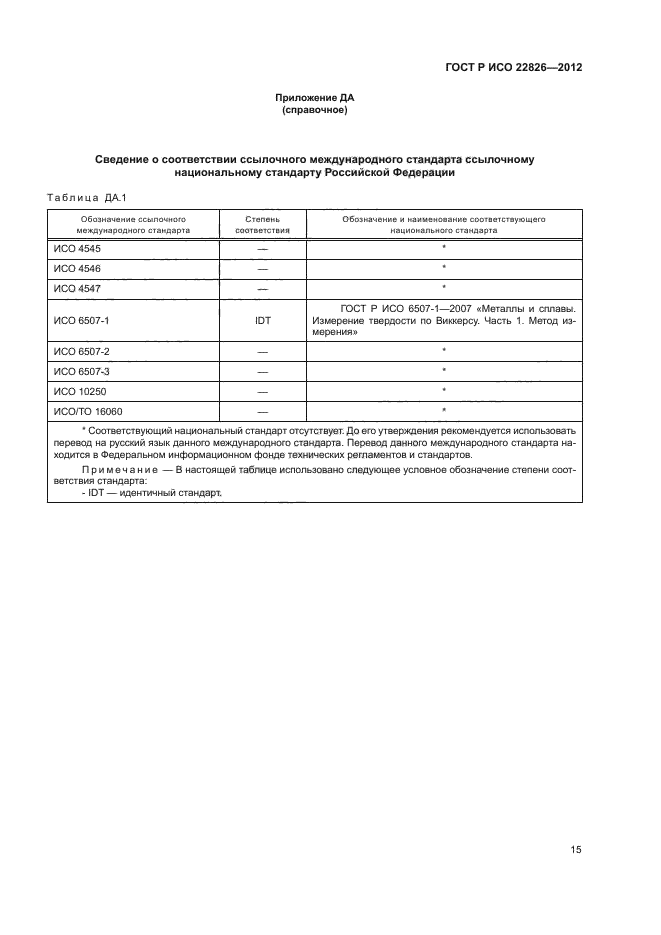

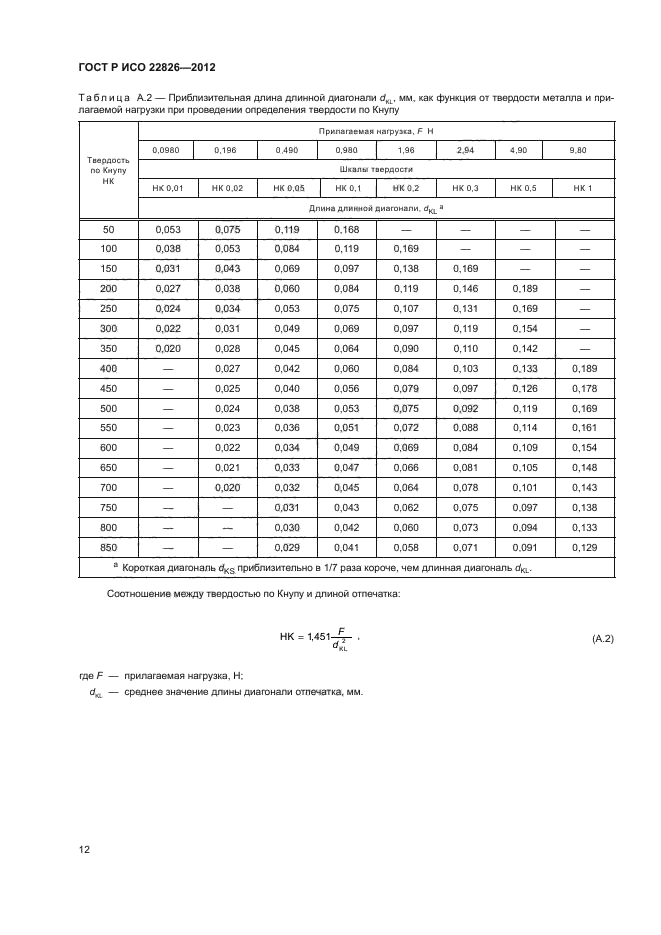

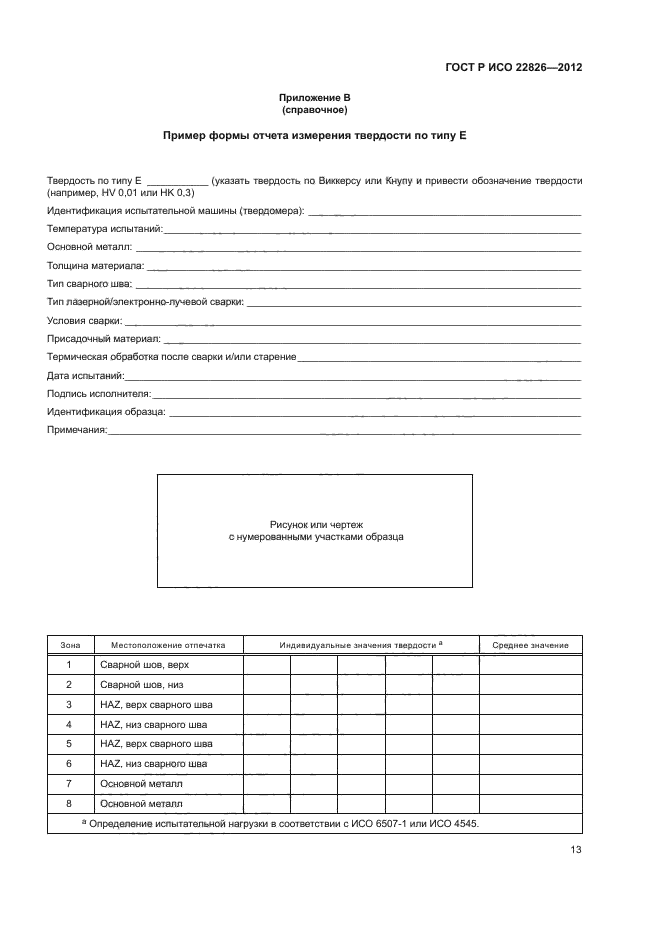

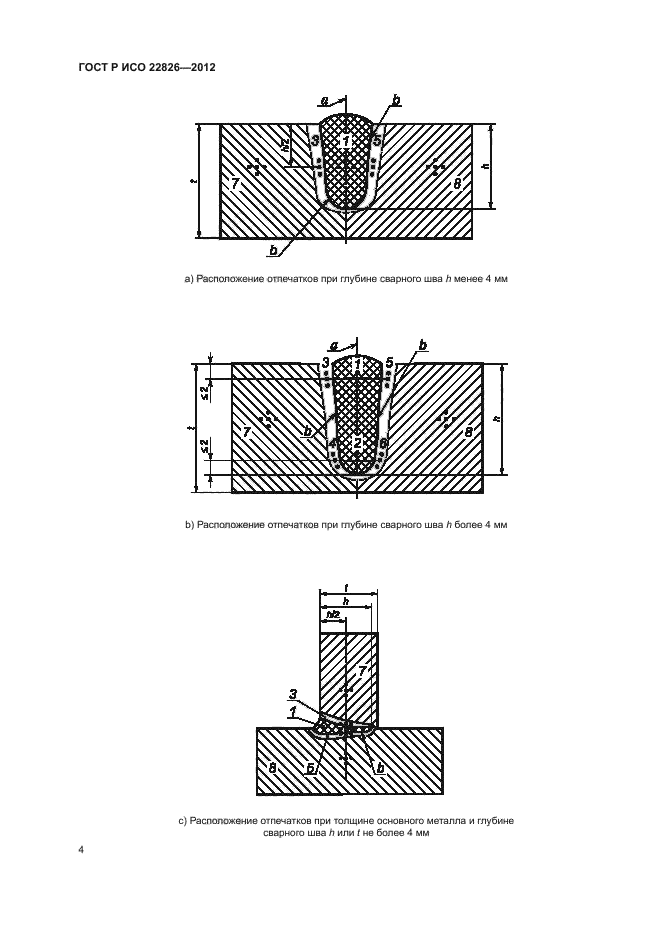

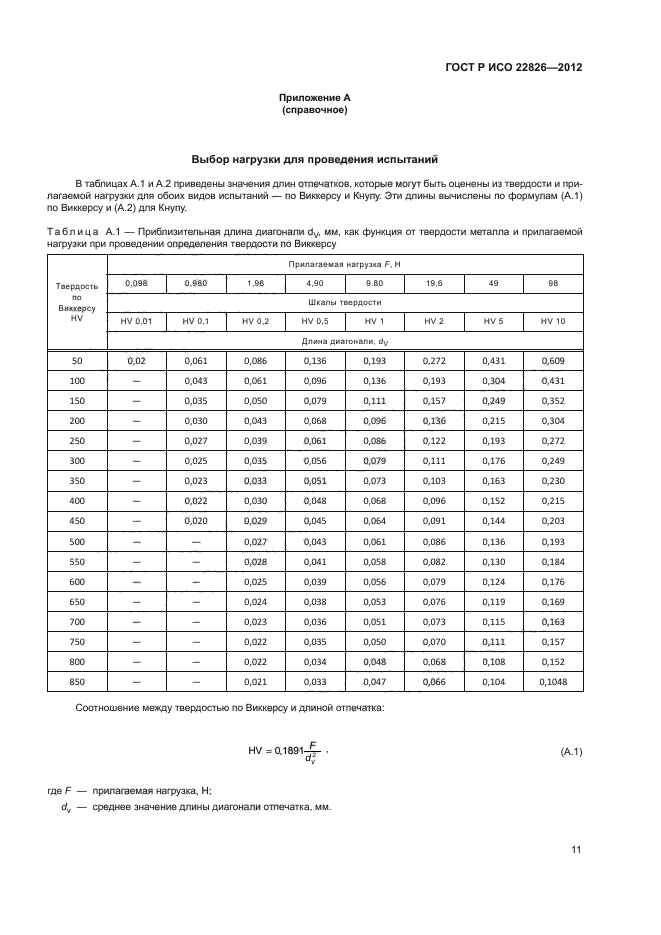

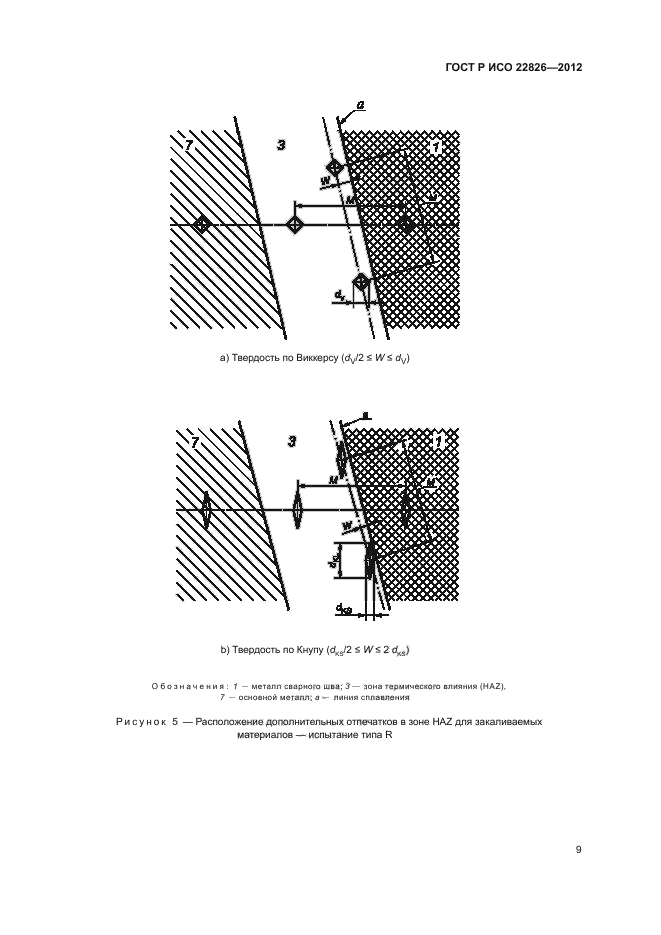

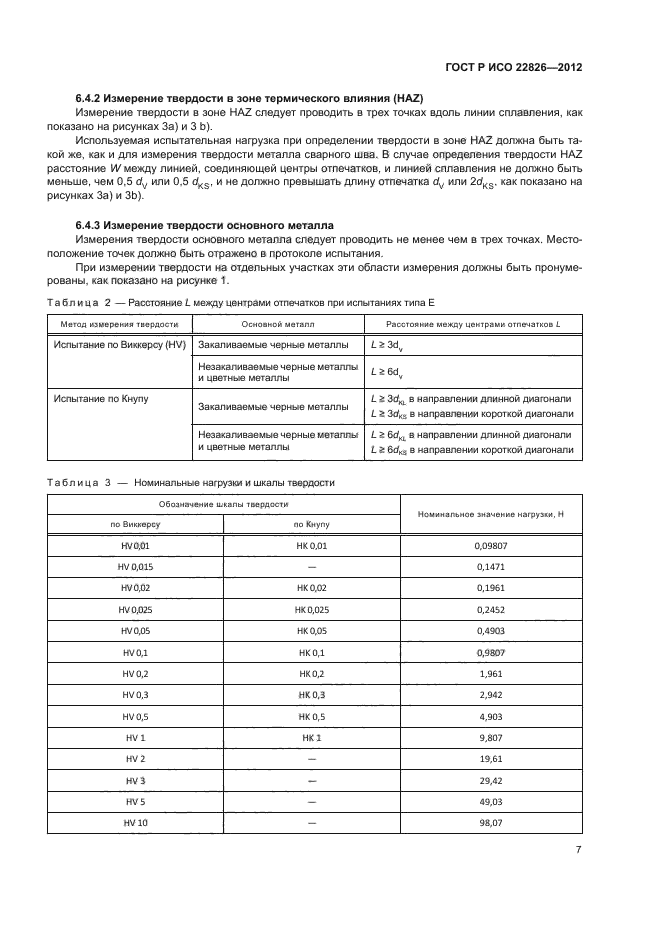

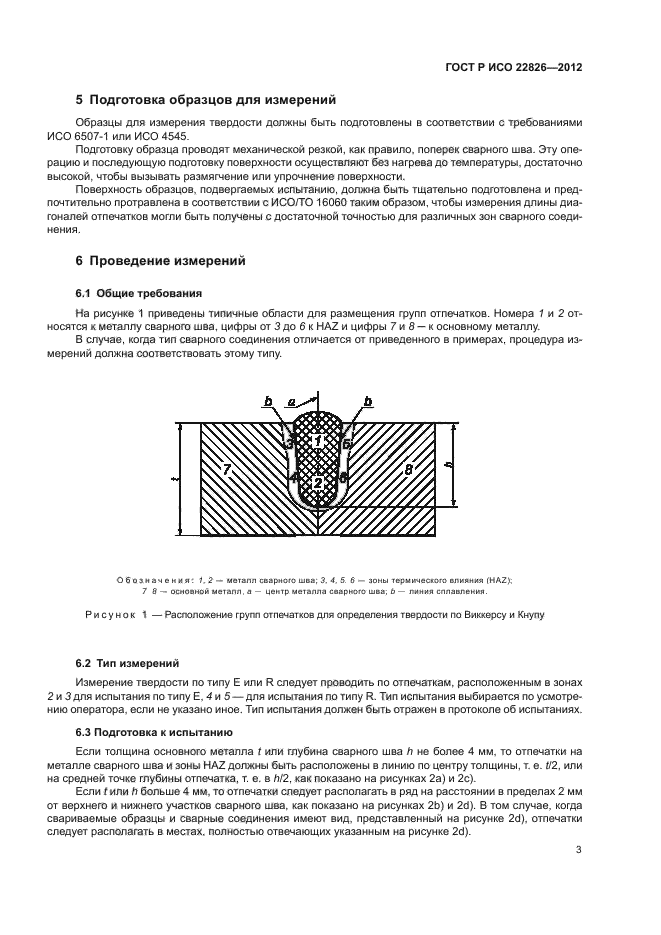

действующий Настоящий стандарт устанавливает требования к определению твердости поперечных сечений узких сварных соединений на металлических материалах, полученных лазерной и электроннолучевой сваркой. Настоящий стандарт распространяется на методы измерения твердости по шкалам Виккерса и Кнупа в соответствии с требованиями ИСО 6507-1 и ИСО 4545 при нагрузках от 0,098 до 98 Н (от HV 0,01 до HV10) для испытания твердости по Виккерсу и при нагрузке до 9,8 Н (только до HK 1) для испытания твердости по Кнупу. Настоящий стандарт распространяется на сварные швы, сделаные с/без присадочной проволоки. Настоящий стандарт не применим к испытаниям сварных соединений, полученных c помощью гибридной лазерно-дуговой сварки

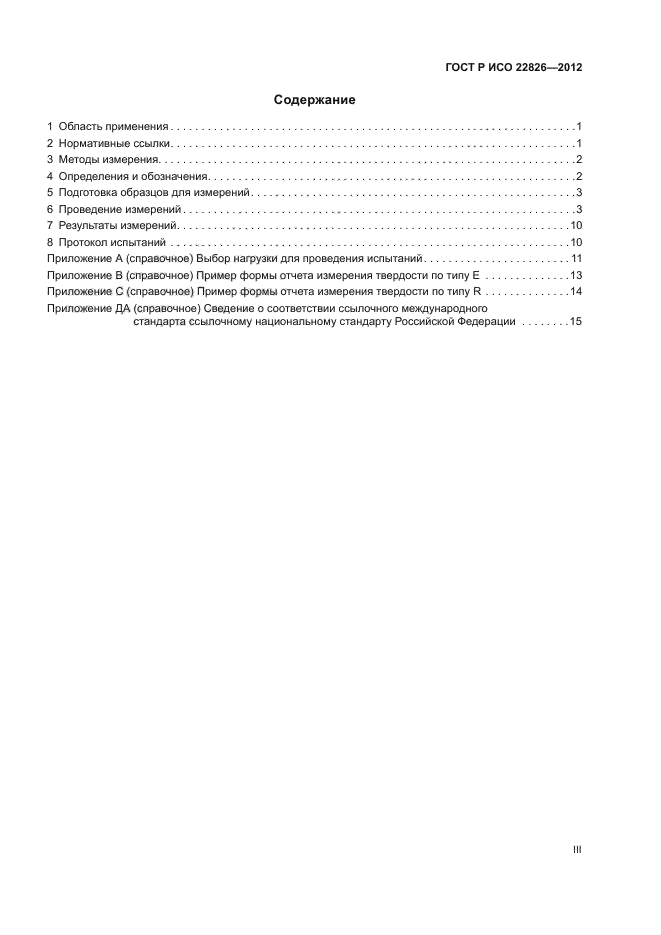

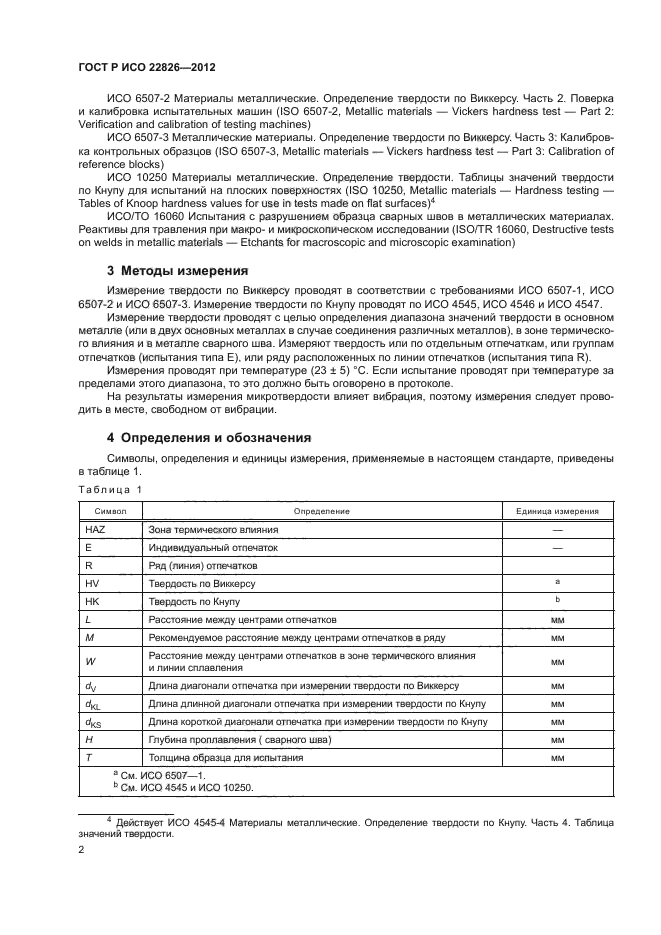

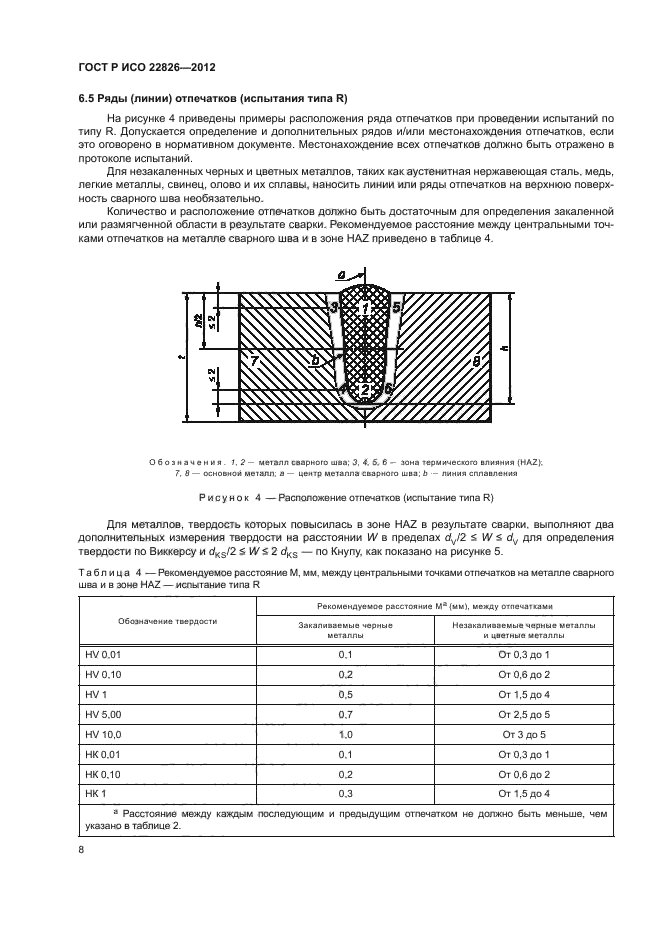

Текст ГОСТ Р ИСО 22826-2012



Другие ГОСТы

ГОСТ Р МЭК 60695-2-2-2011 Испытания на пожароопасность. Часть 2. Методы испытаний. Раздел 2. Испытание игольчатым пламенем
ГОСТ Р МЭК 60695-2-10-2011 Испытания на пожароопасность. Часть 2-10. Основные методы испытаний раскаленной проволокой. Установка испытания раскаленной проволокой и общие процедуры испытаний
ГОСТ IEC 60695-2-11-2013 Испытания на пожароопасность. Часть 2-11. Оcновные методы испытаний раскаленной проволокой. Испытание раскаленной проволокой на воспламеняемость конечной продукции
ГОСТ Р МЭК 60695-2-11-2010 Испытания на пожароопасность. Часть 2-11. Основные методы испытаний раскаленной проволокой. Испытание раскаленной проволокой на воспламеняемость конечной продукции
ГОСТ Р 54019-2010 Испытания на пожароопасность. Часть 2-20. Основные методы испытаний раскаленной проволокой. Испытание на воспламеняемость от спирально намотанной проволоки. Испытательное оборудование, методы и руководство проведения испытания
ГОСТ 30546.2-98 Испытания на сейсмостойкость машин, приборов и других технических изделий. Общие положения и методы испытаний
ГОСТ Р ИСО 4136-2009 Испытания разрушающие сварных соединений металлических материалов. Испытание на растяжение образцов, вырезанных поперек шва
ГОСТ Р ИСО 17642-2-2012 Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию холодных трещин в сварных соединениях. Процессы дуговой сварки. Часть 2. Испытания с естественной жесткостью
ГОСТ Р ИСО 17642-1-2011 Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию холодных трещин в сварных соединениях. Процессы дуговой сварки. Часть 1. Общие положения
ГОСТ Р 54790-2011 Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 3. Испытания с приложением внешней нагрузки
ГОСТ Р ИСО 17641-2-2012 Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 2. Испытания с естественной жесткостью
ГОСТ Р ИСО 17641-1-2011 Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 1. Общие положения
ГОСТ Р ИСО 9016-2011 Испытания разрушающие сварных швов металлических материалов. Испытание на ударный изгиб. Расположение образца для испытания, ориентация надреза и испытание
ГОСТ Р ИСО 5178-2010 Испытания разрушающие сварных швов металлических материалов. Испытание на продольное растяжение металла шва сварных соединений, выполненных сваркой плавлением

Дополнительная информация

Английское название
Введен в действие	01.01.2014
Дата издания	28.04.2020
