ГОСТ Р ИСО 5173-2024

Испытания разрушающие сварных швов металлических материалов. Испытания на изгиб

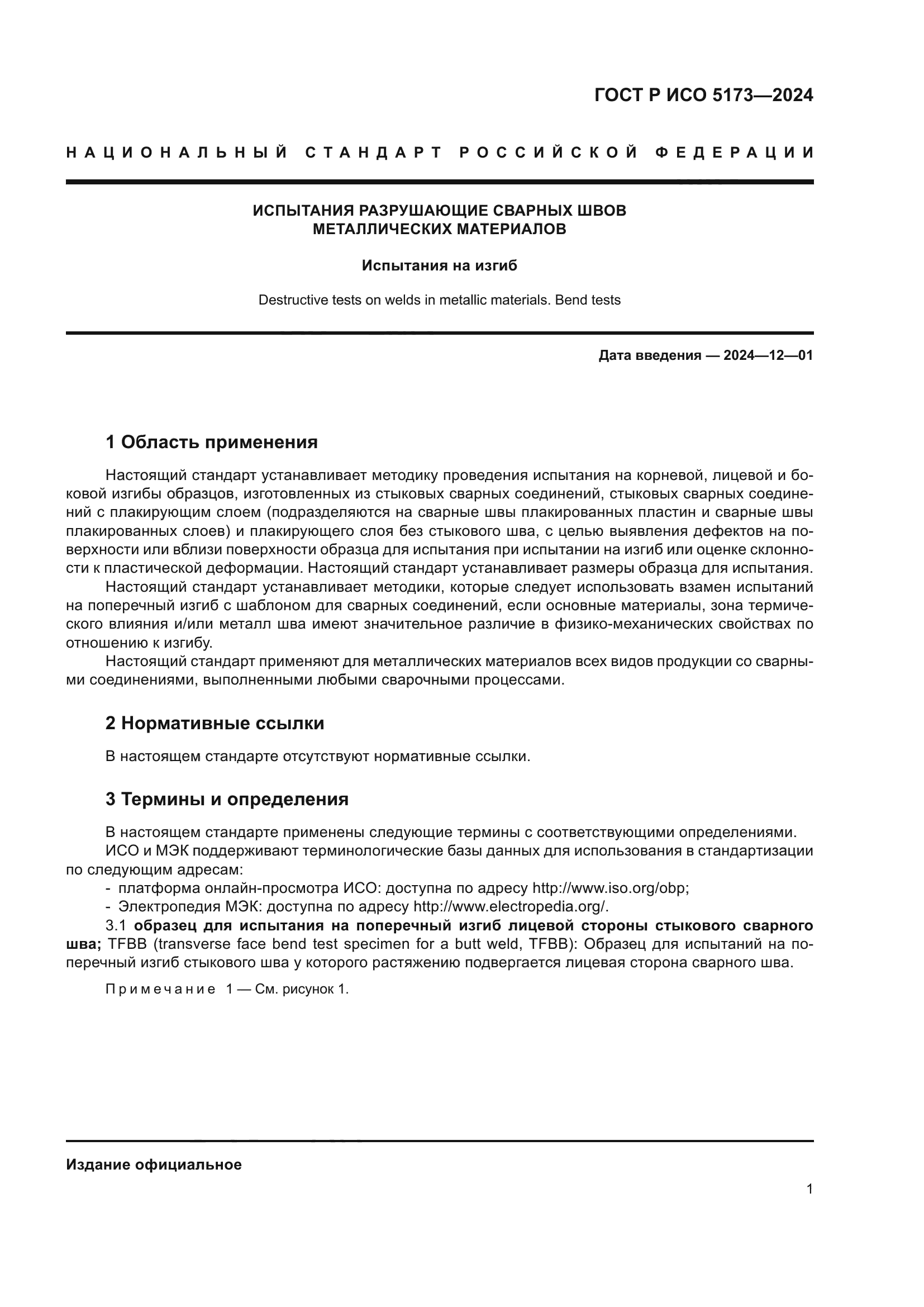

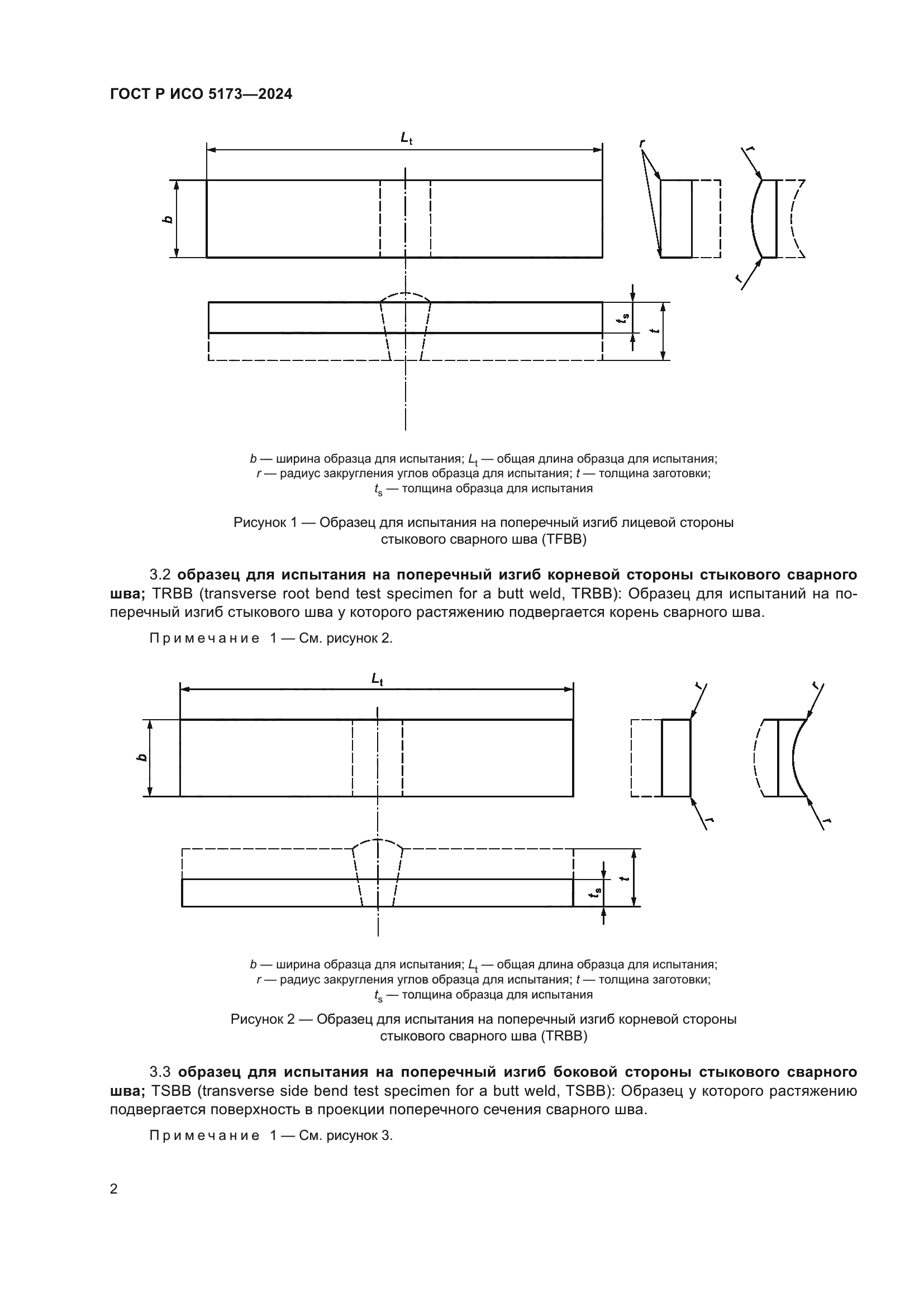

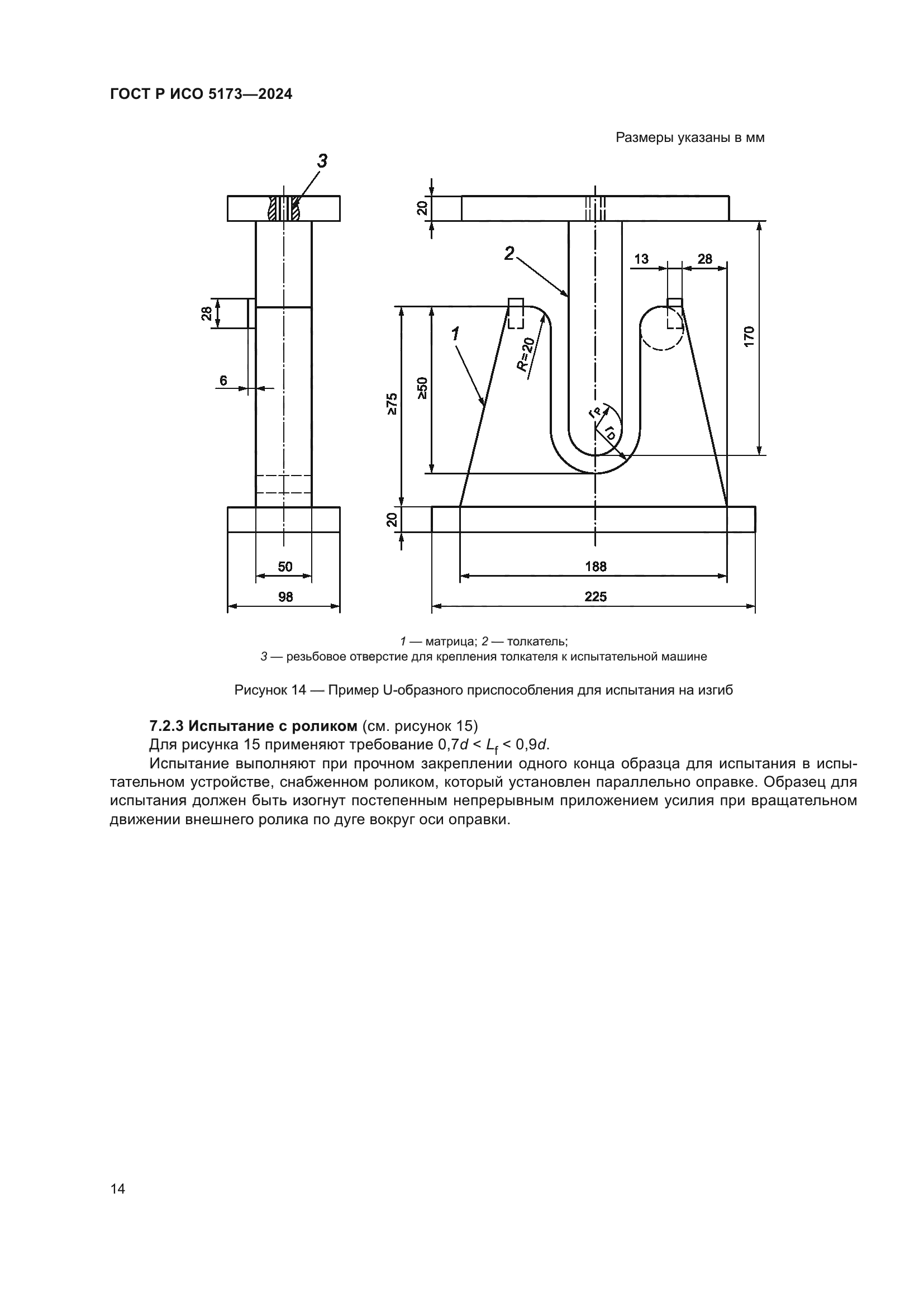

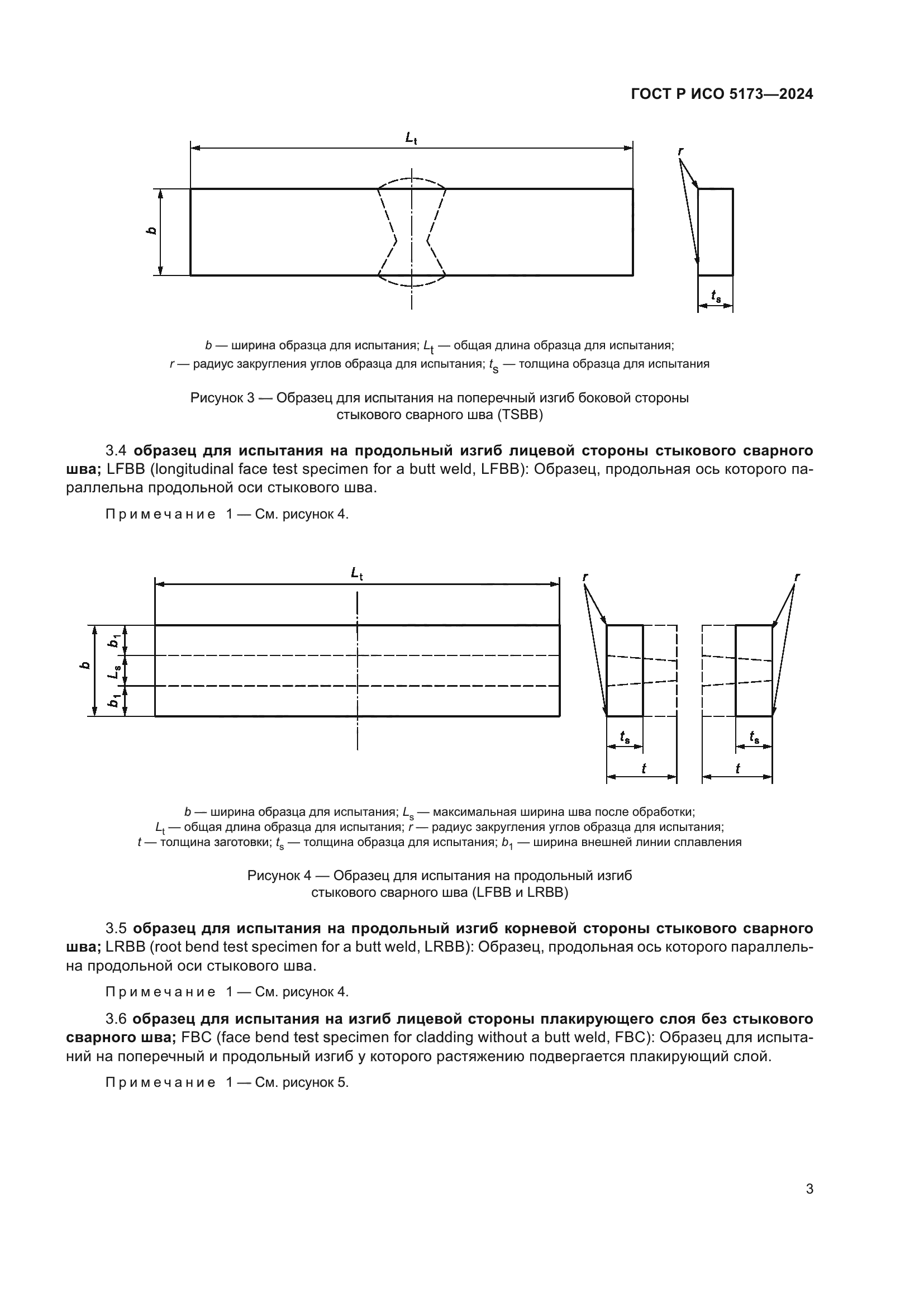

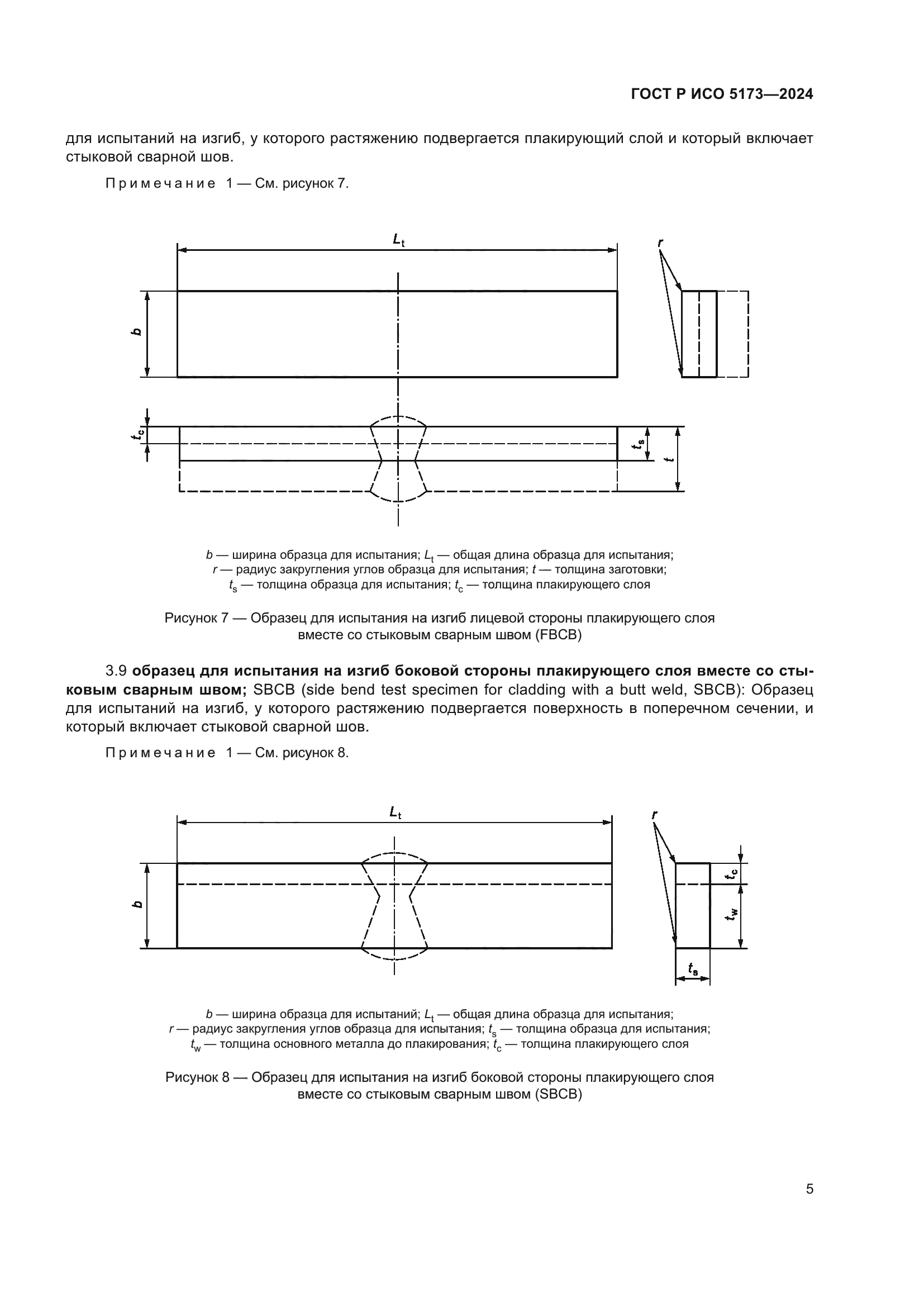

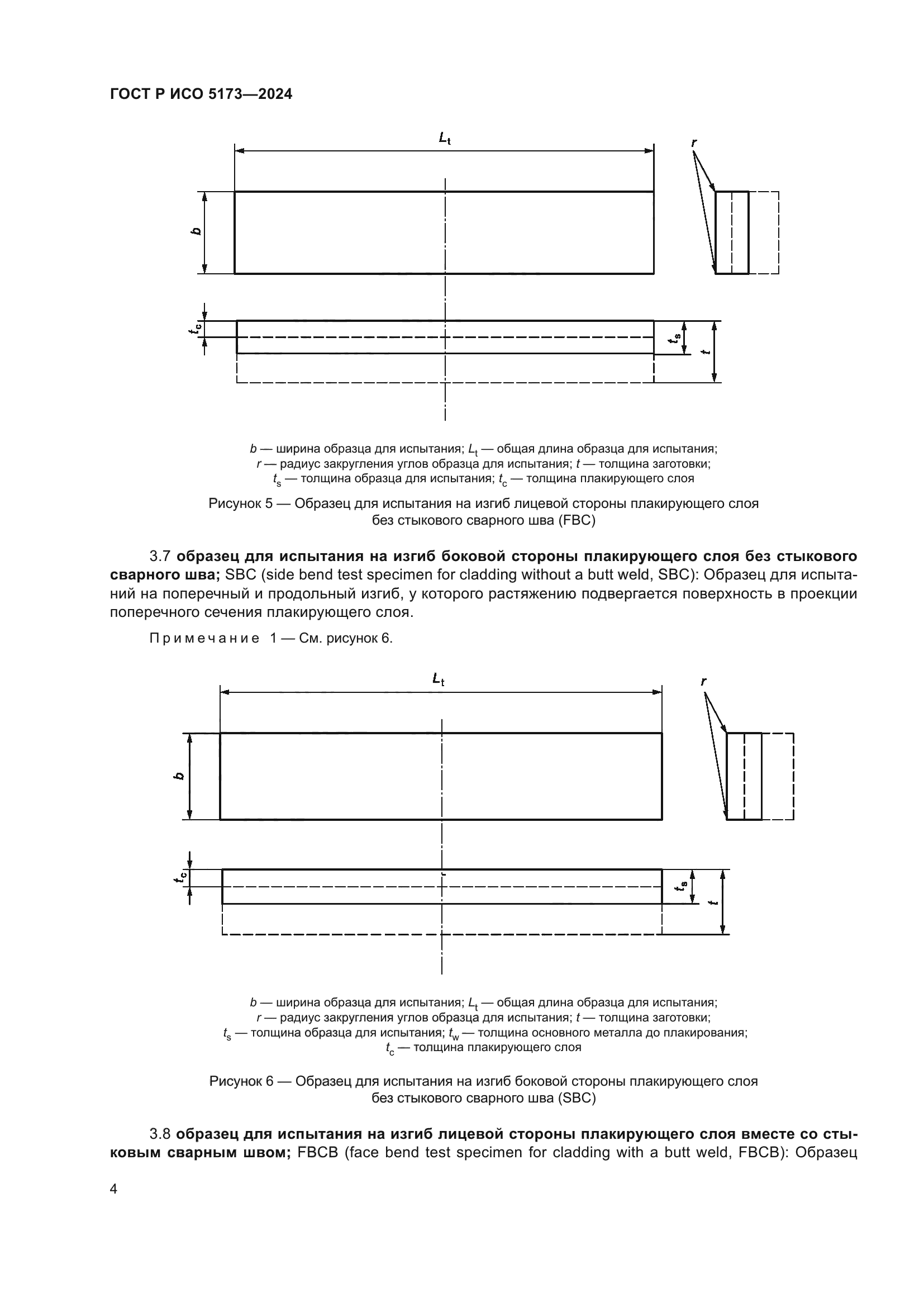

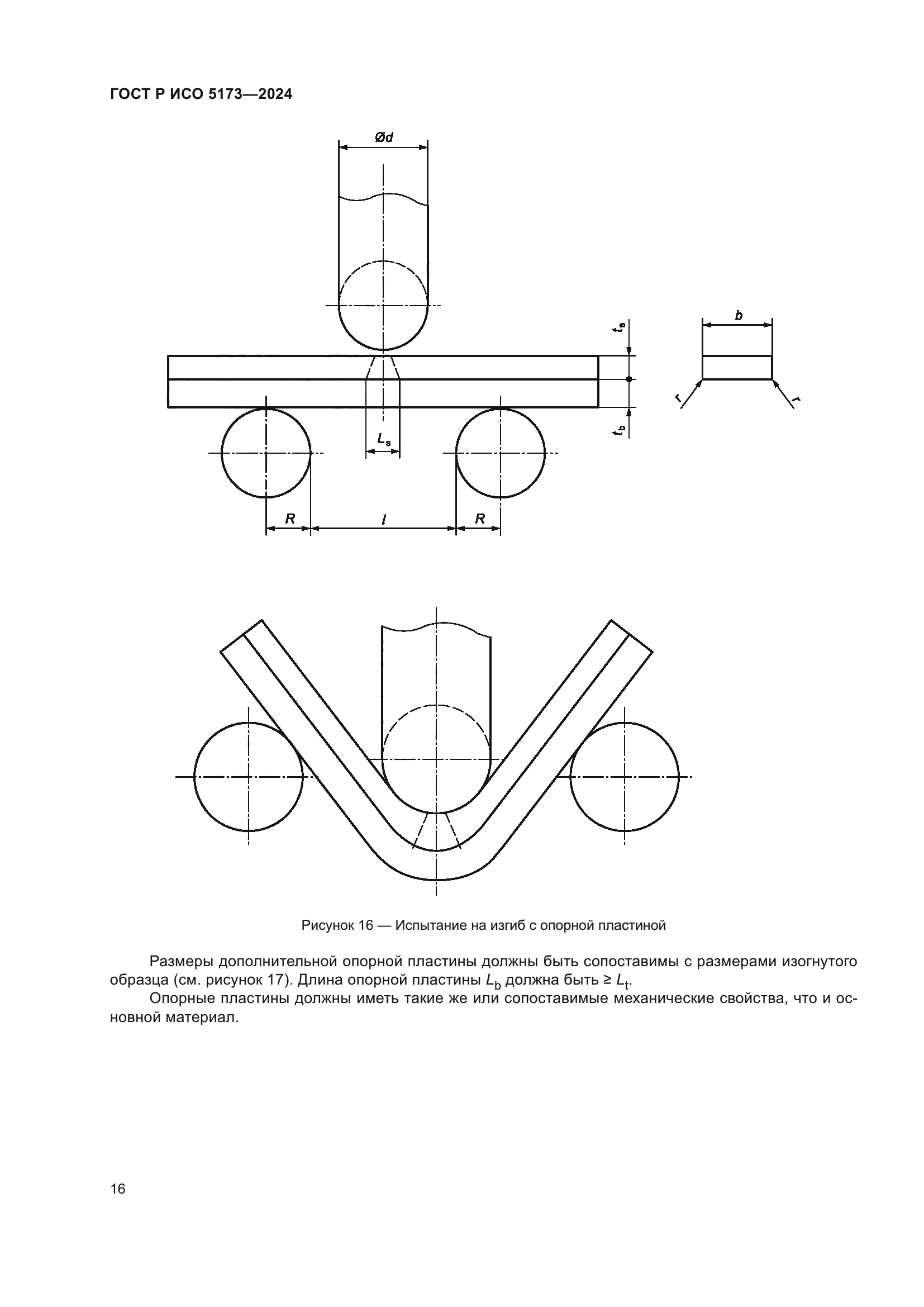

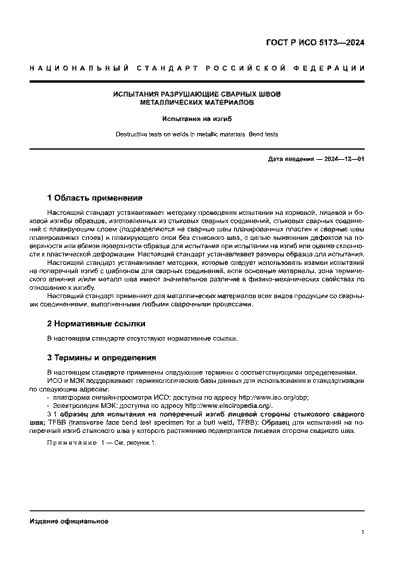

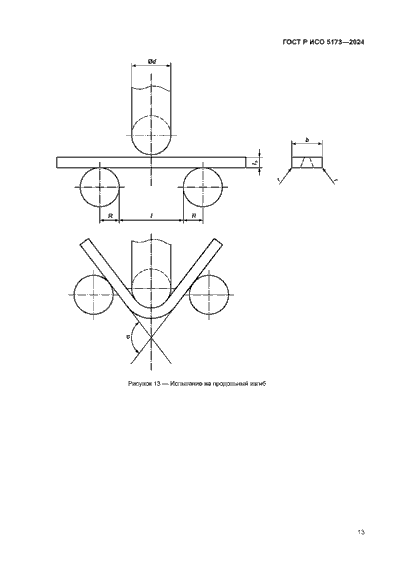

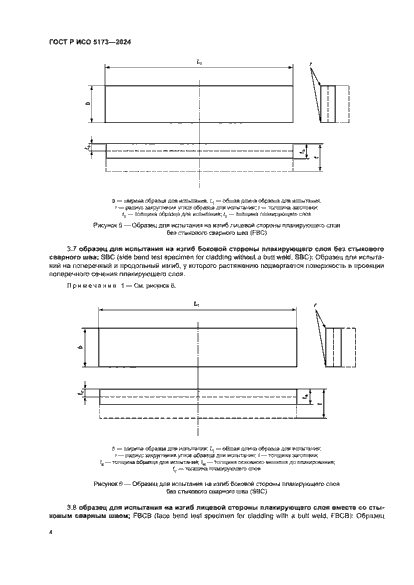

действующий Настоящий стандарт устанавливает методику проведения испытания на корневой, лицевой и боковой изгиб образцов, изготовленных из стыковых сварных соединений, стыковых сварных соединений с плакирующим слоем (подразделяются на сварные швы плакированных пластин и сварные швы плакированных слоев) и плакирующего слоя без стыкового шва, c целью выявления дефектов на поверхности или вблизи поверхности образца для испытания при испытании на изгиб или оценке склонности к пластической деформации. Настоящий стандарт устанавливает размеры образца для испытания. Настоящий стандарт устанавливает методики, которые следует использовать взамен испытаний на поперечный изгиб с шаблоном для сварных соединений, если основные материалы, зона термического влияния и/или металл шва имеют значительное различие в физико-механических свойствах по отношению к изгибу. Настоящий стандарт применяют для металлических материалов всех видов продукции со сварными соединениями, выполненными любыми сварочными процессами

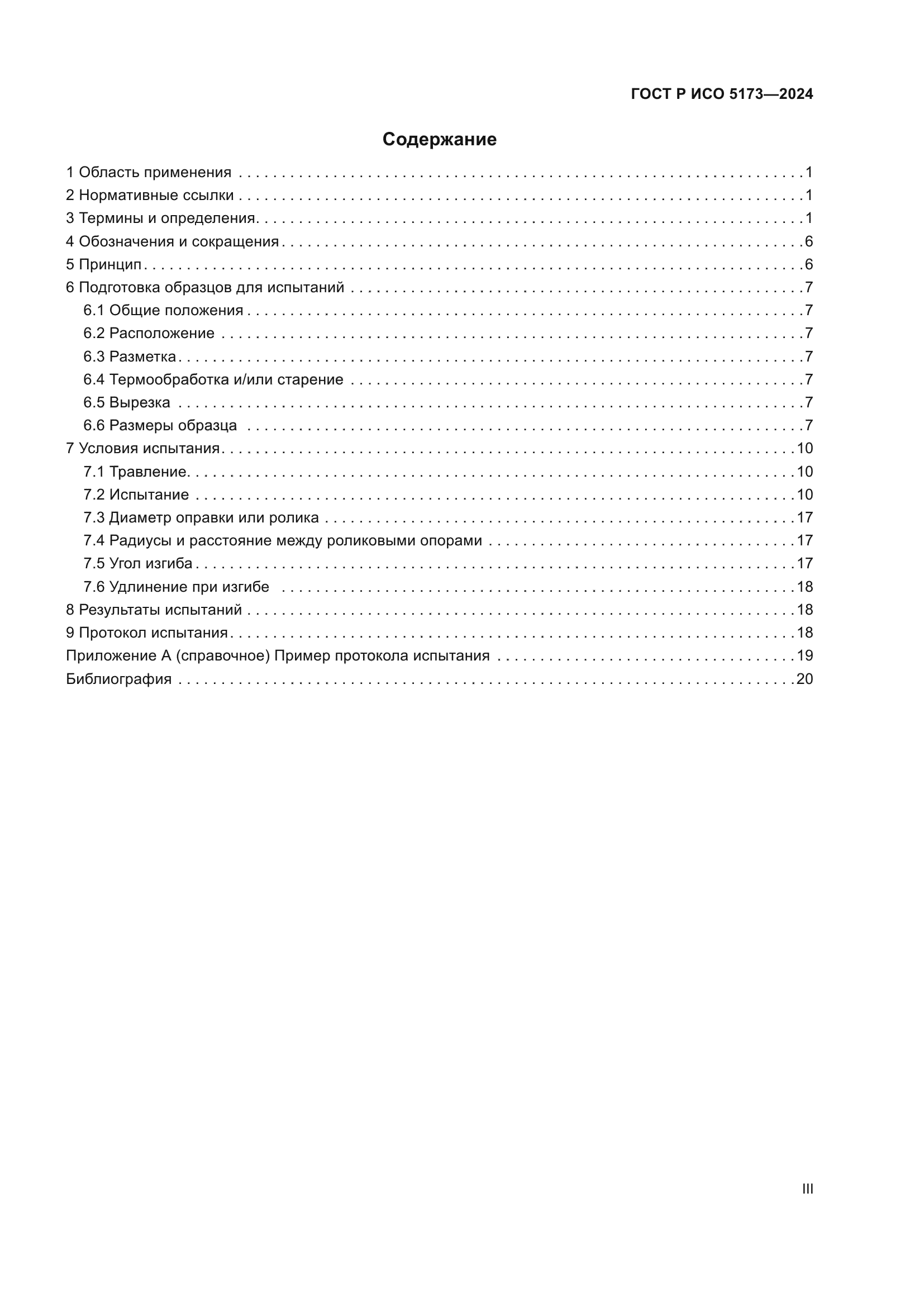

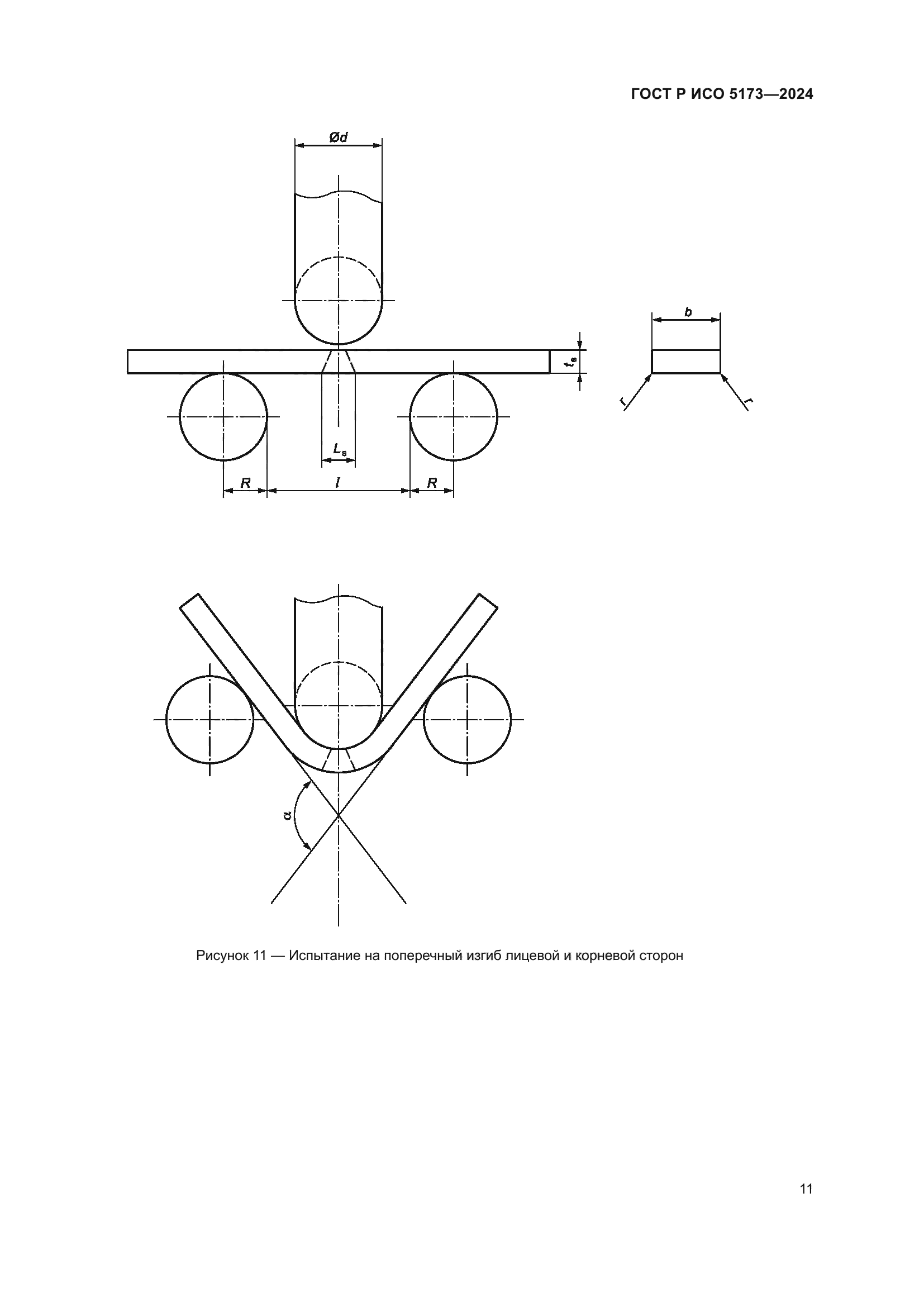

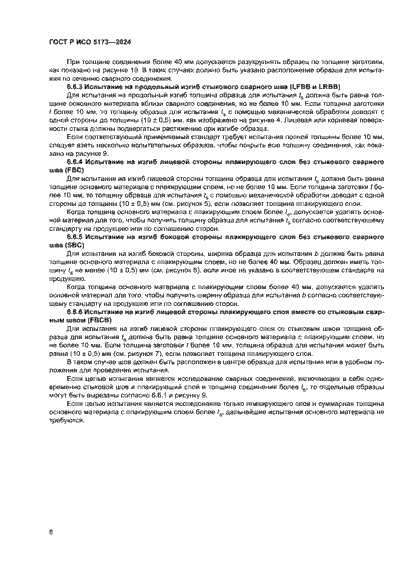

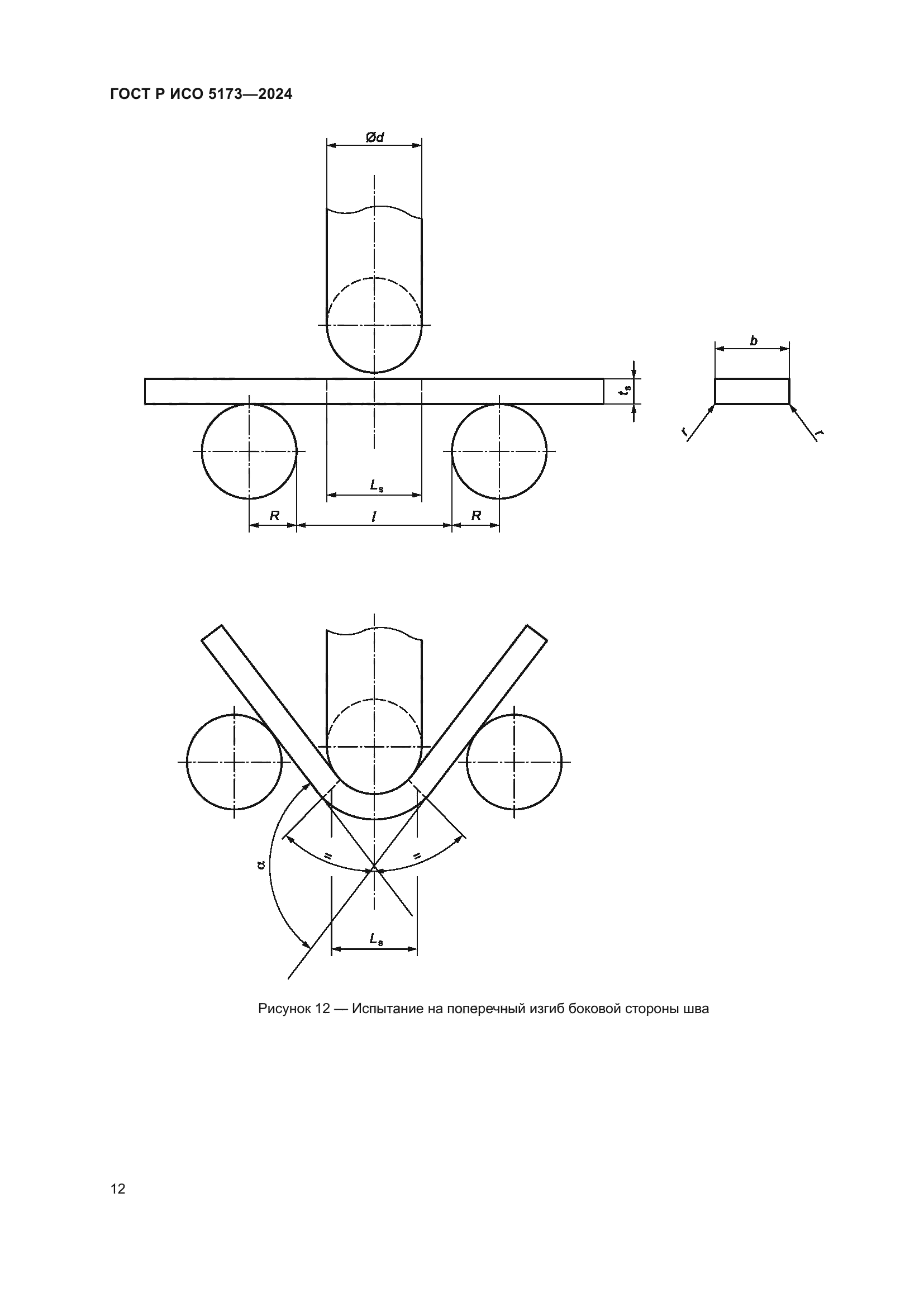

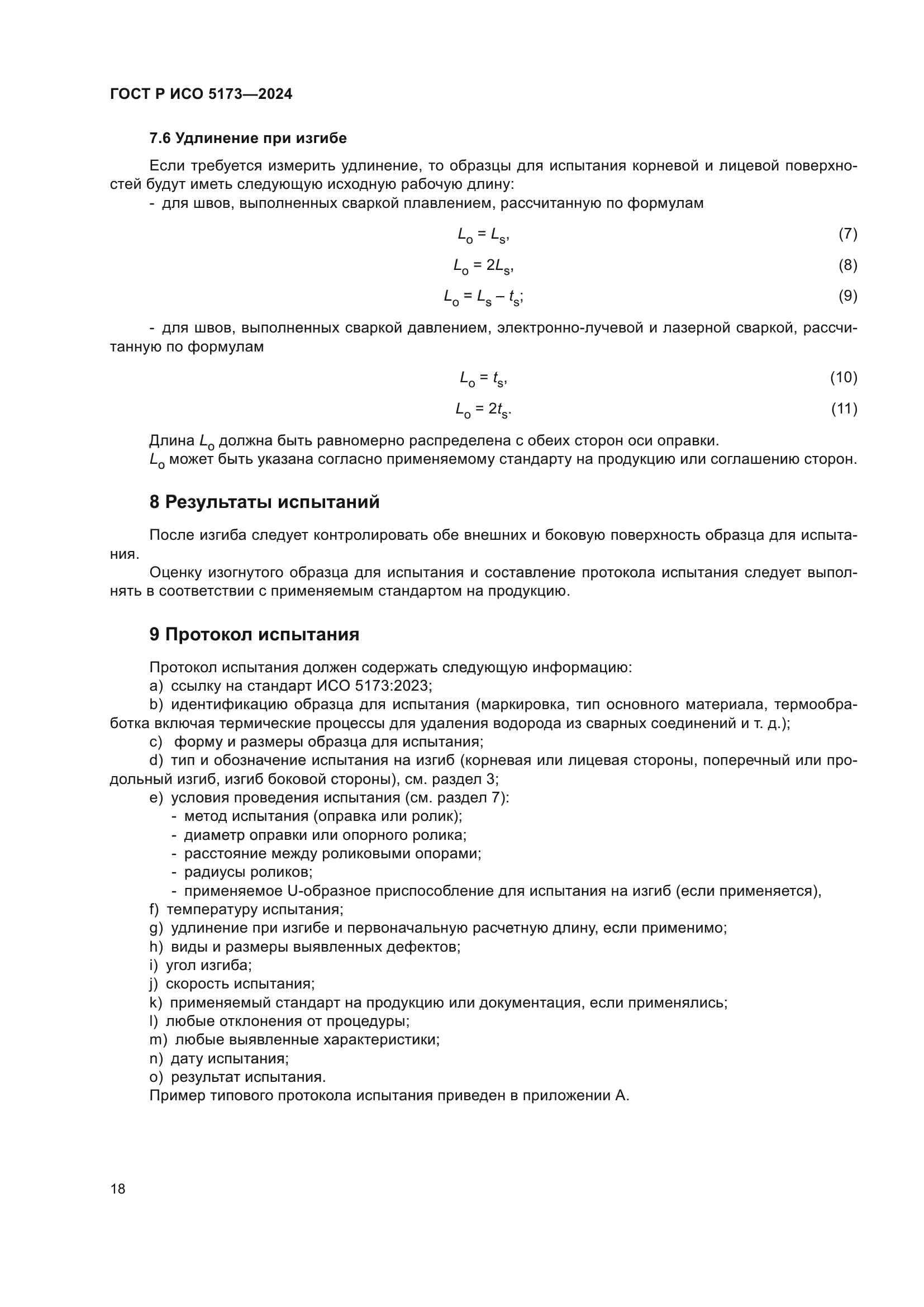

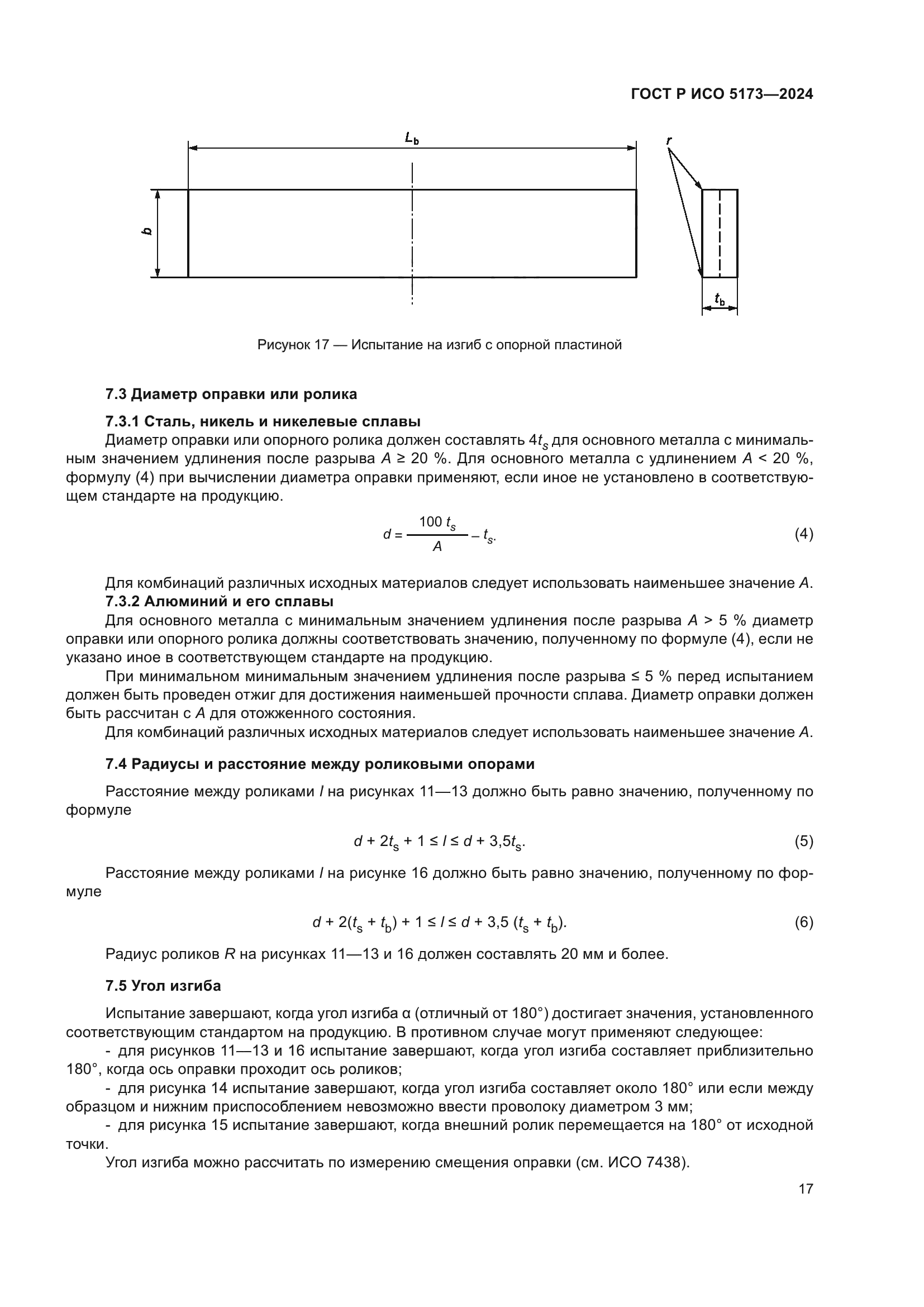

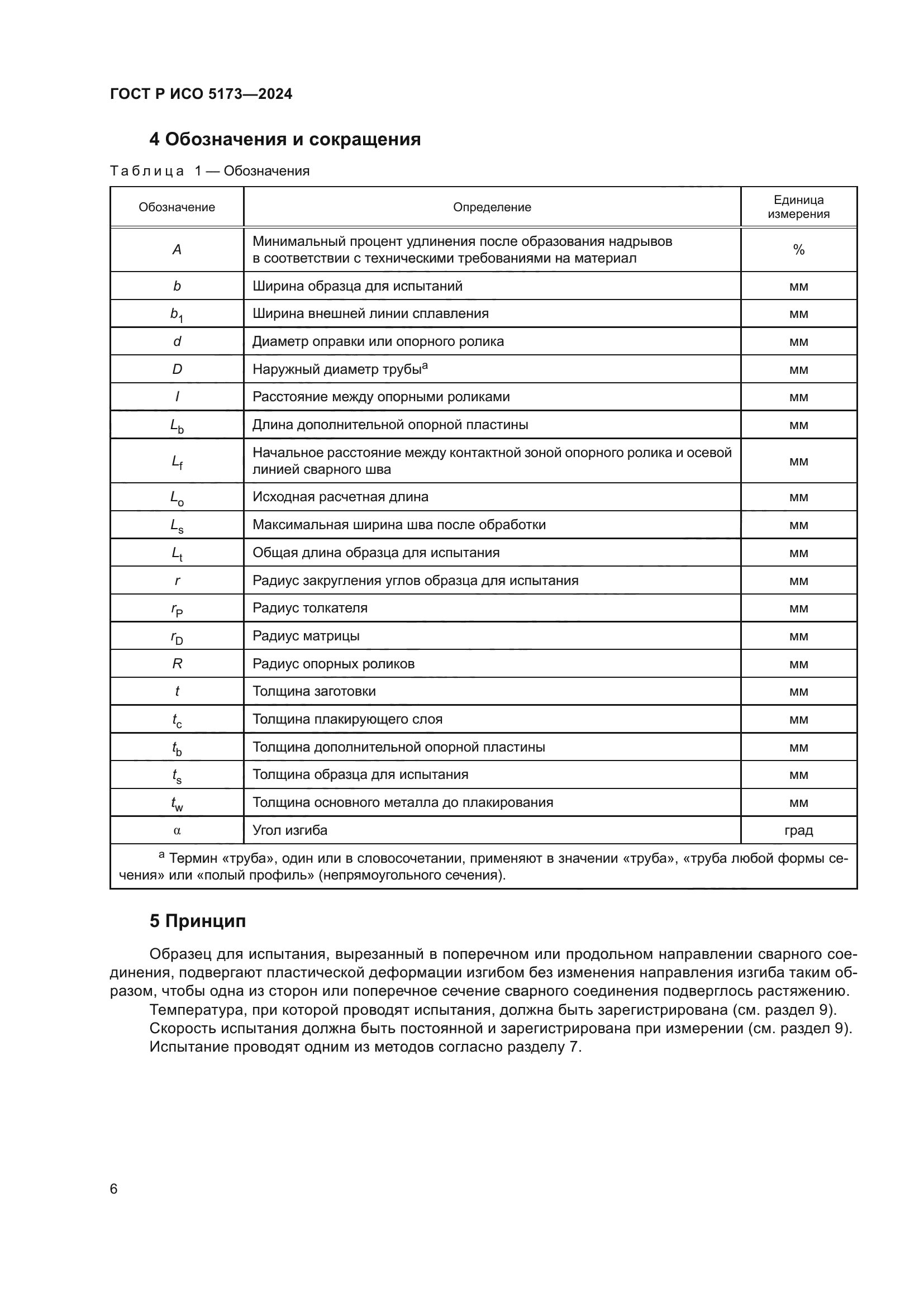

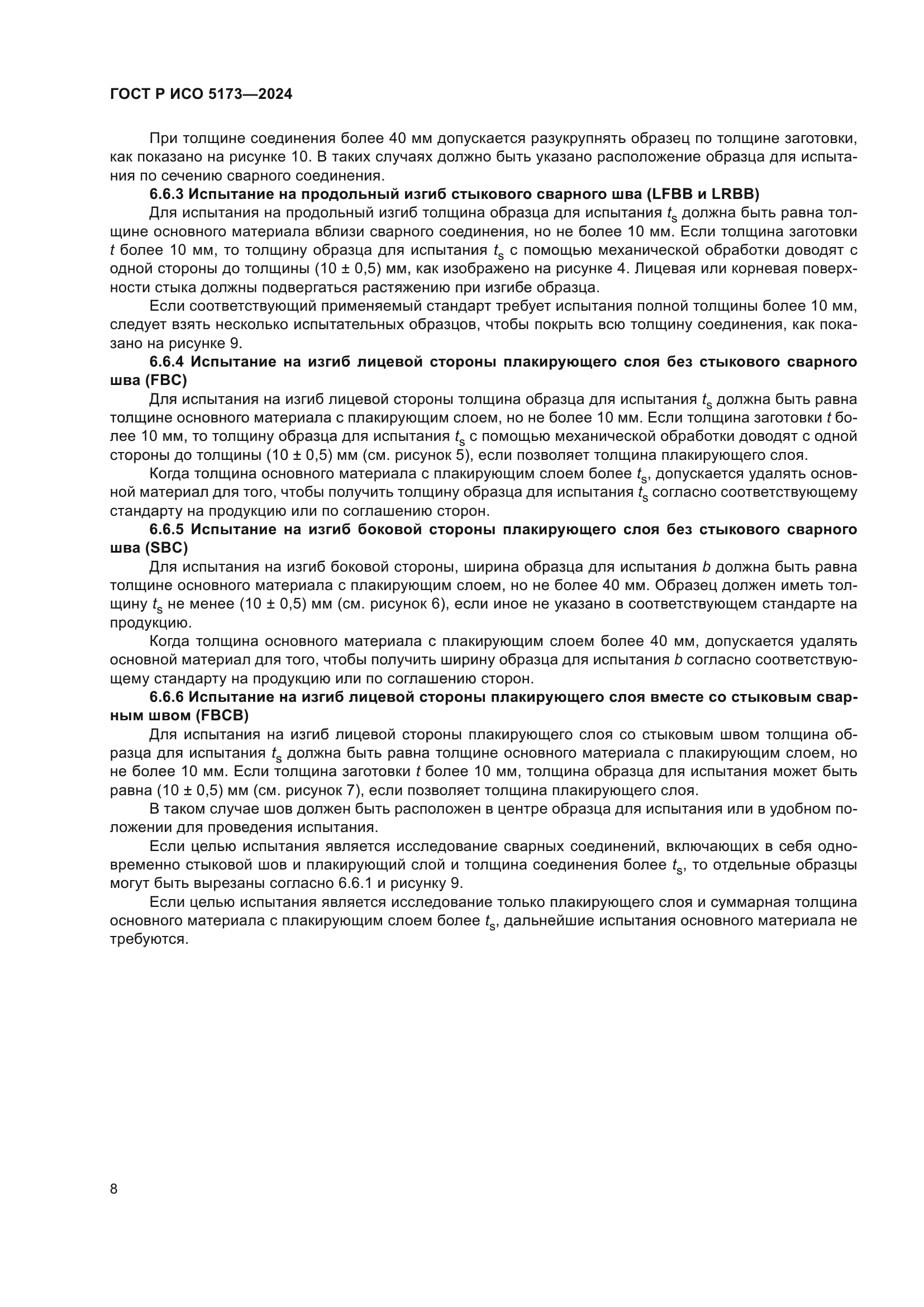

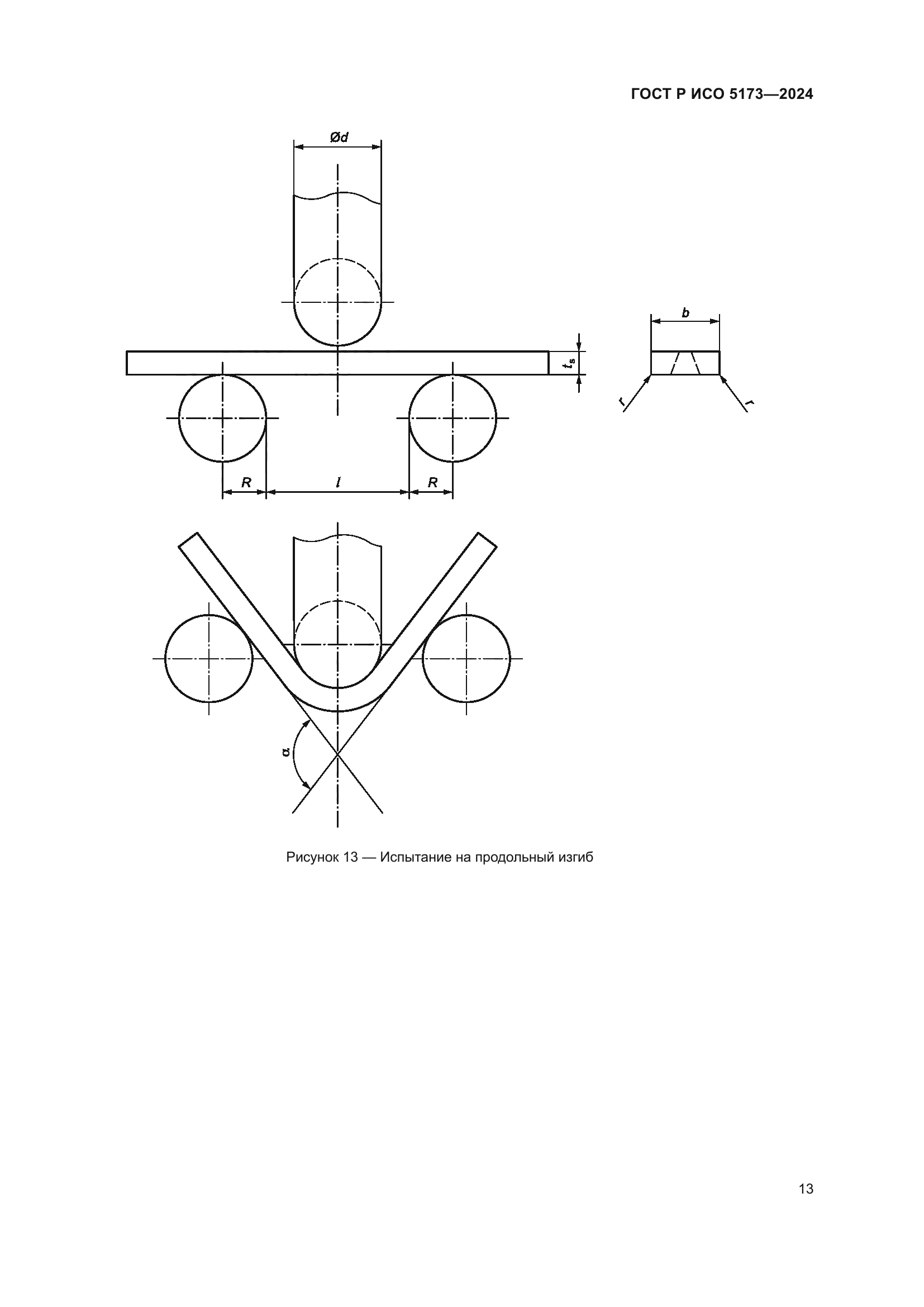

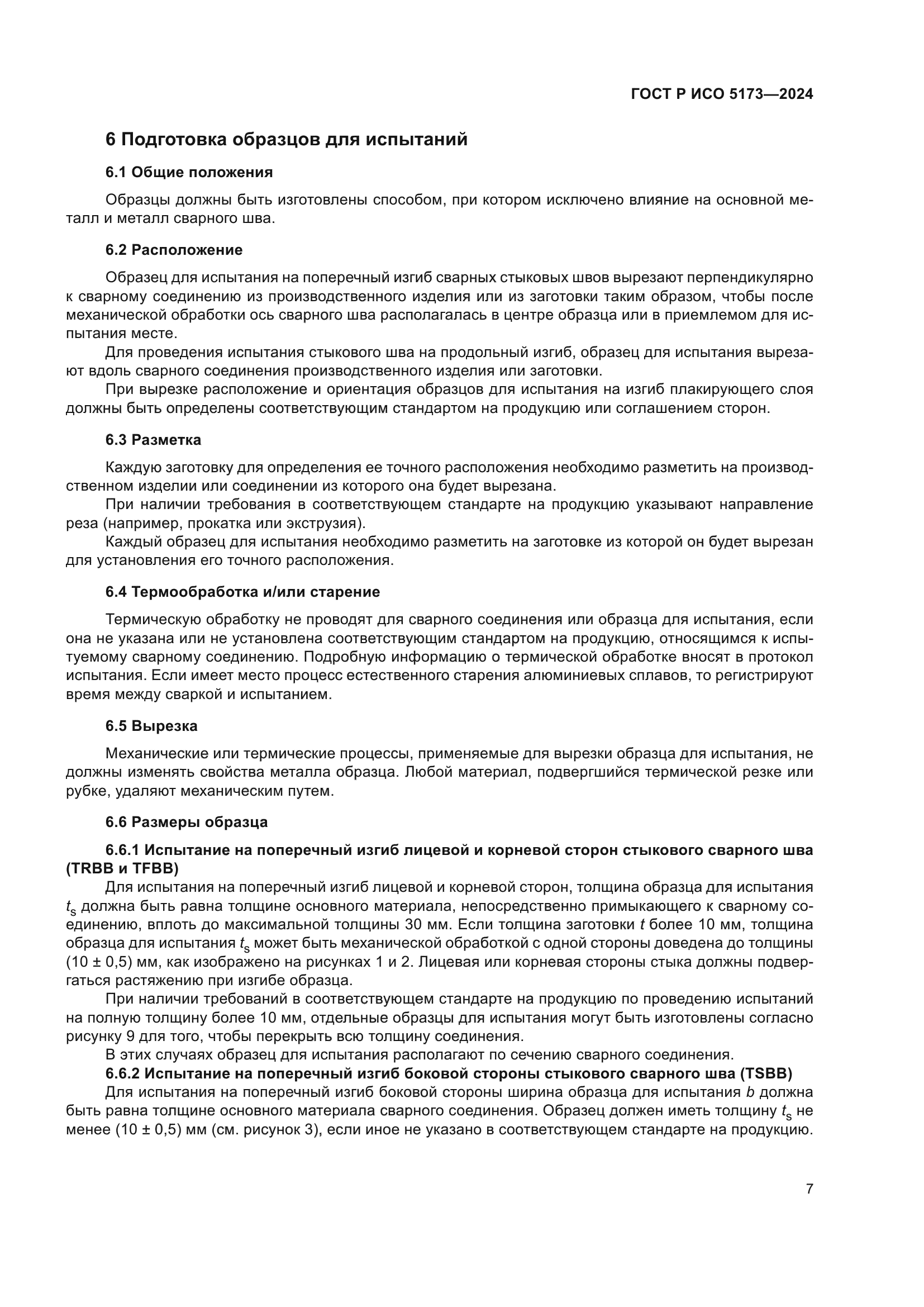

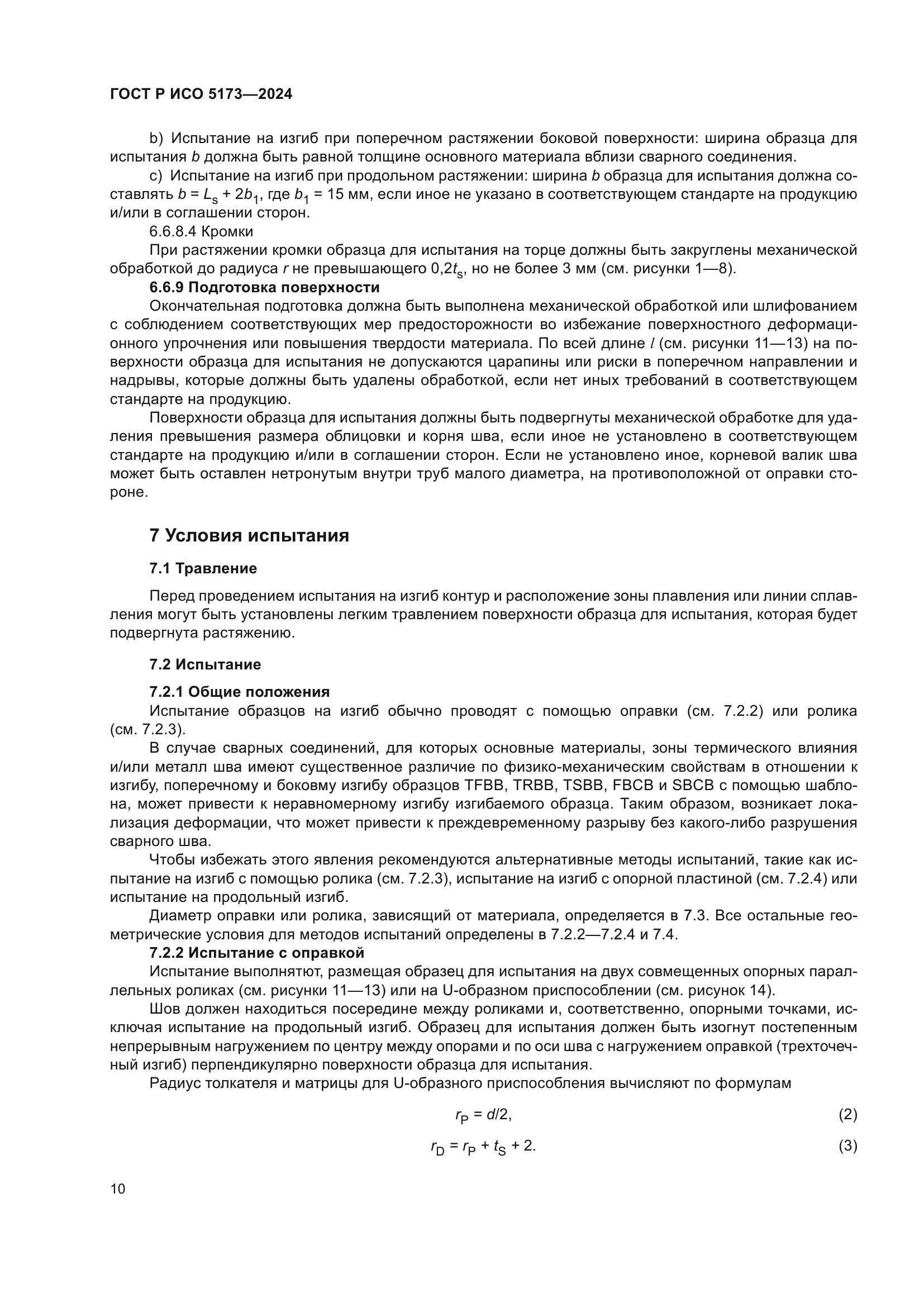

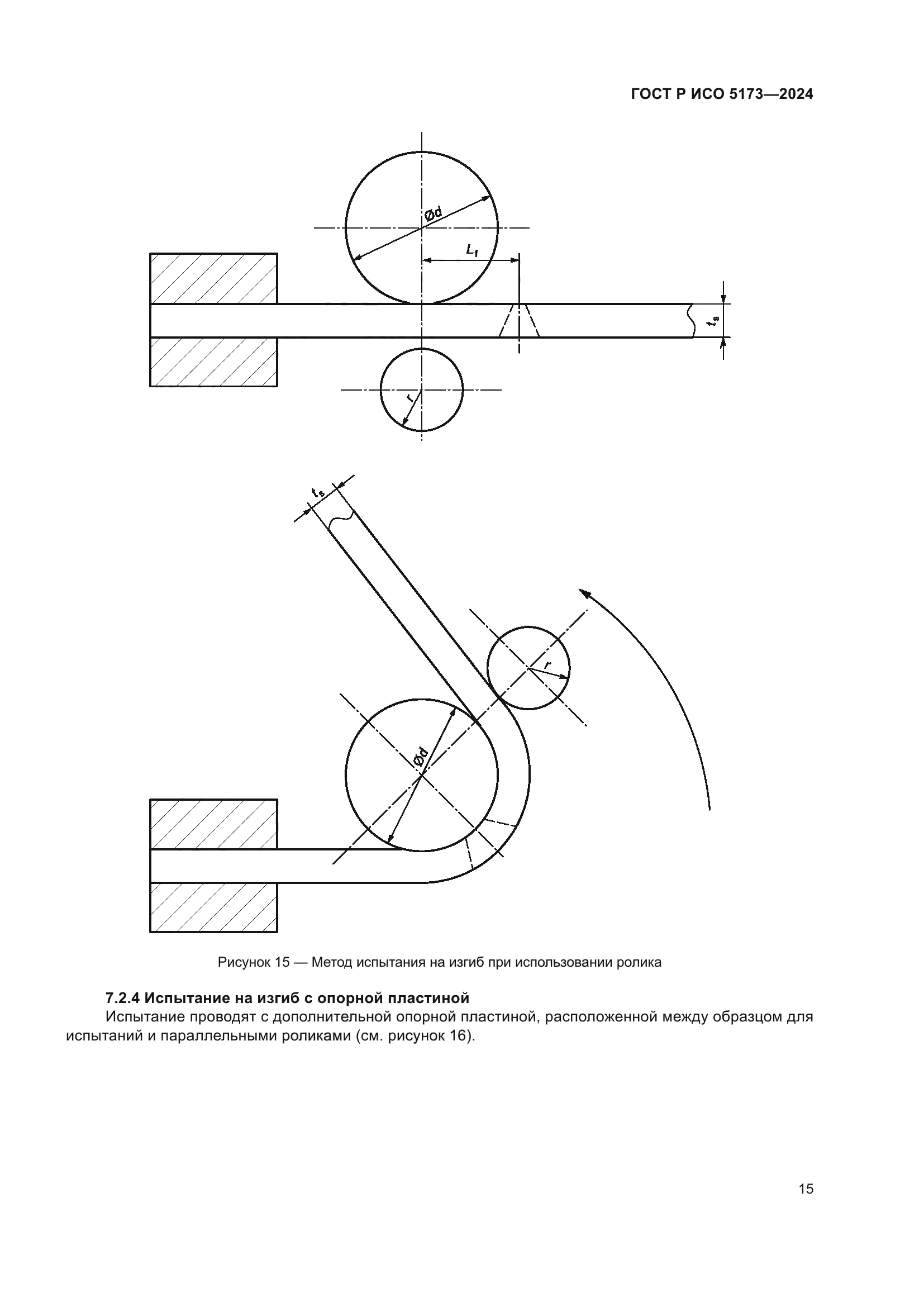

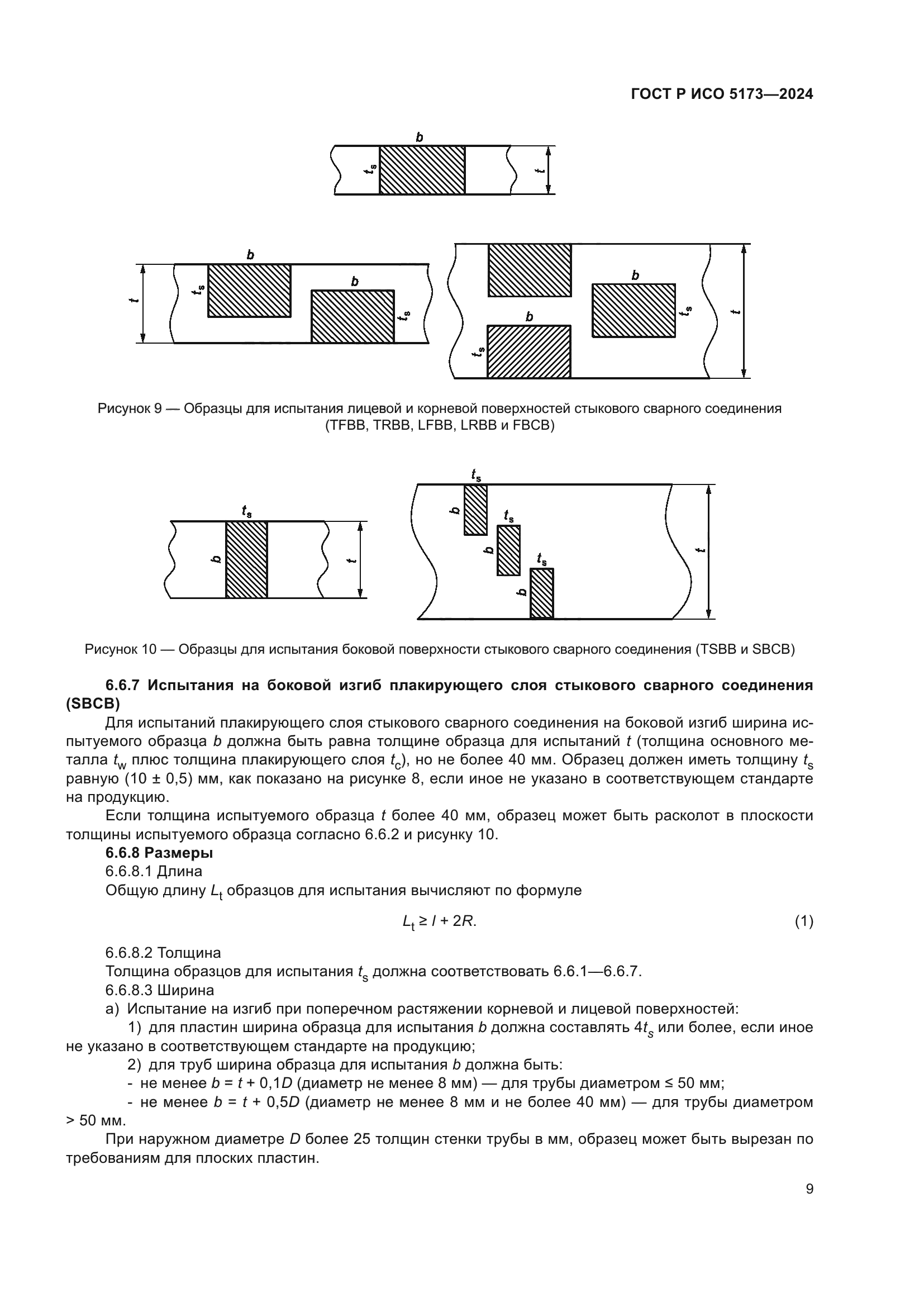

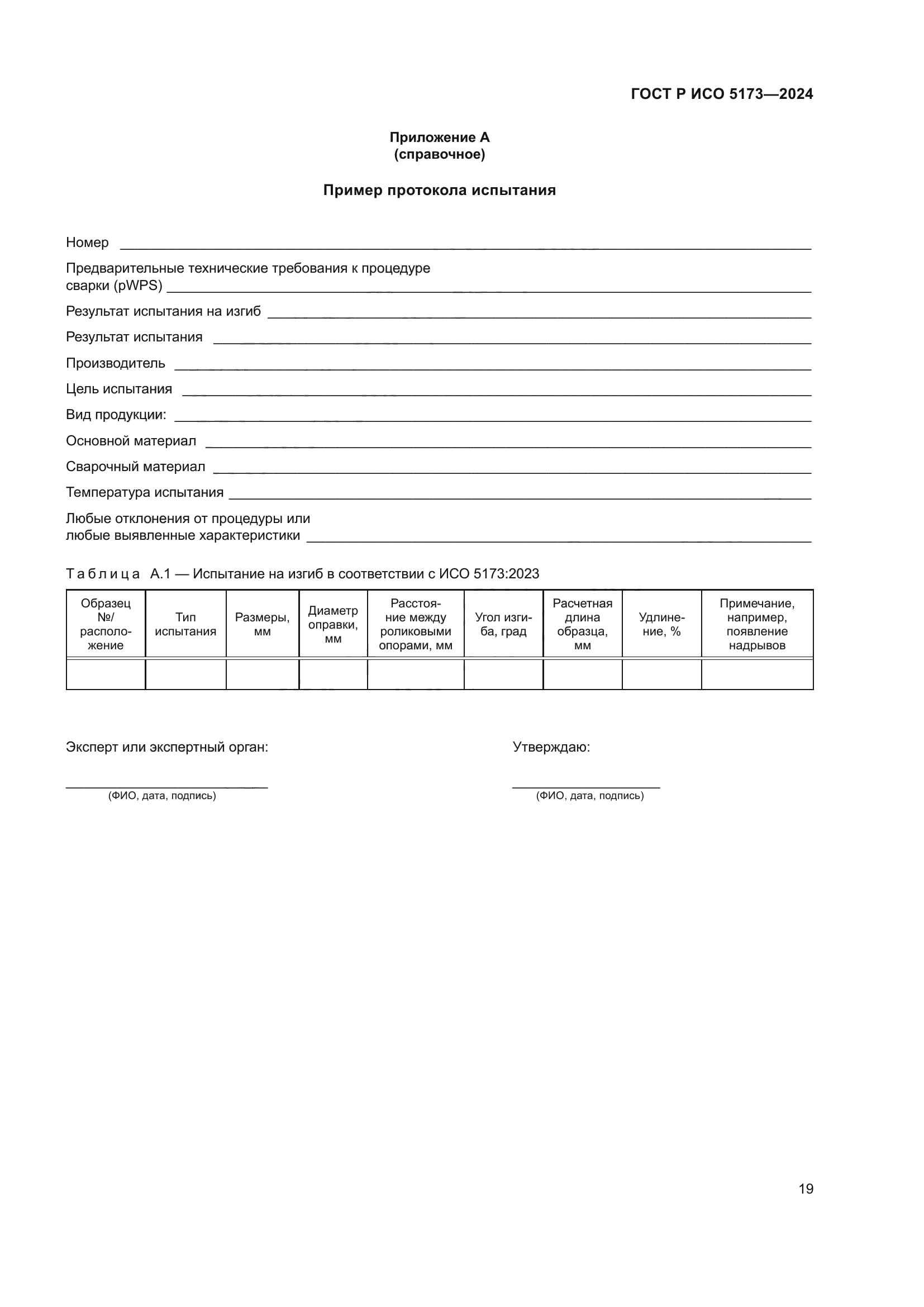

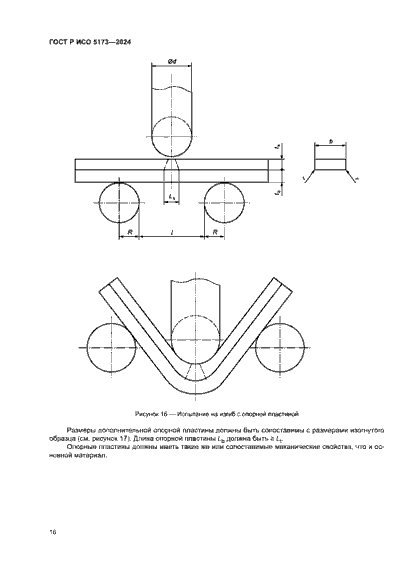

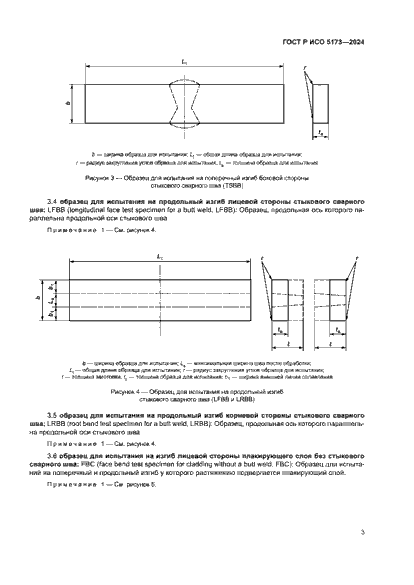

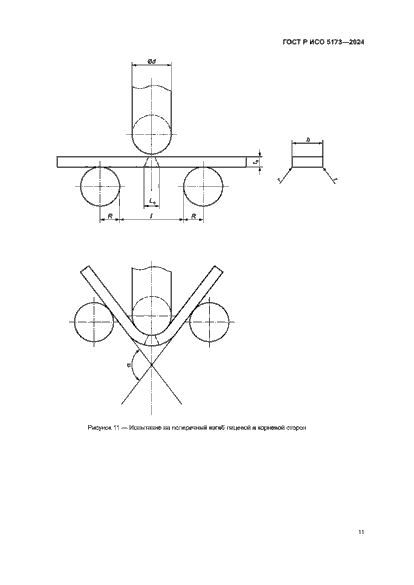

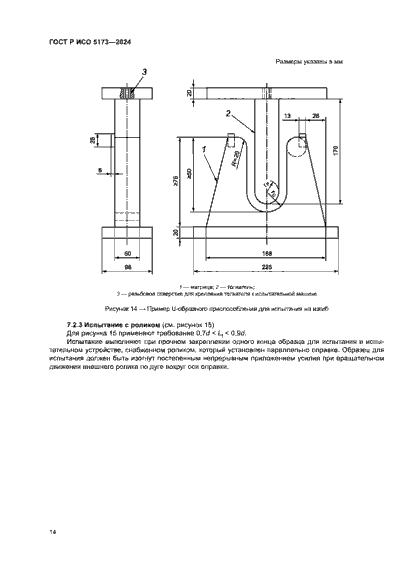

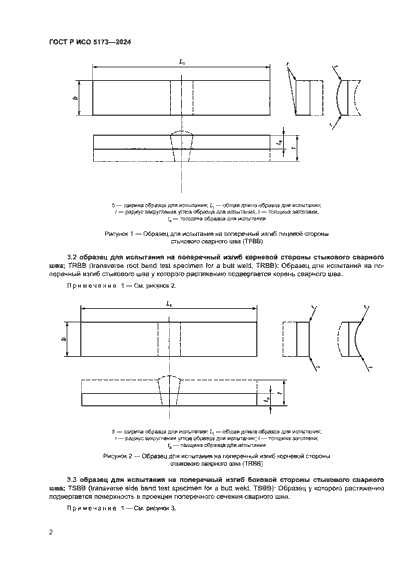

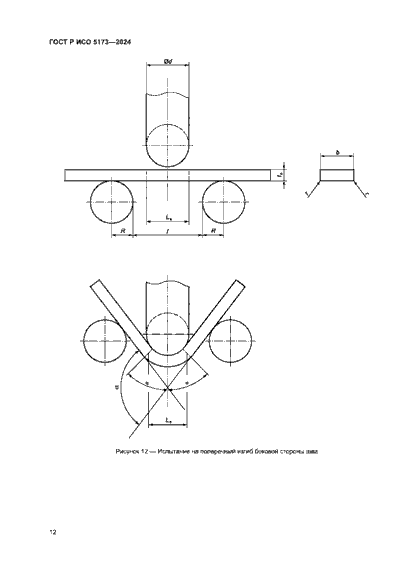

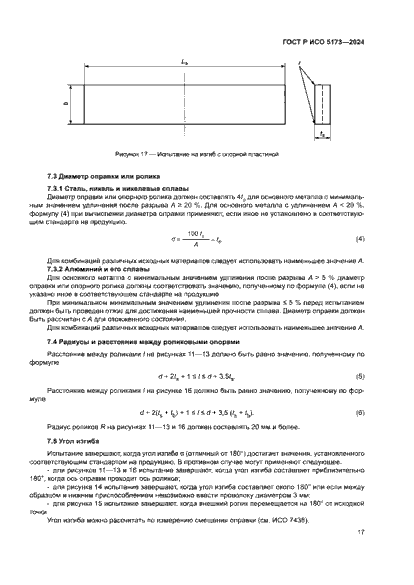

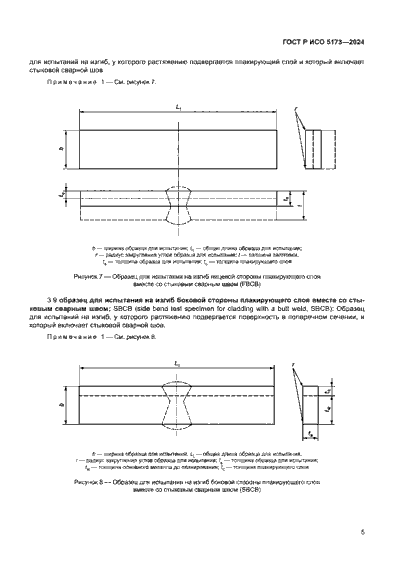

Текст ГОСТ Р ИСО 5173-2024

Другие ГОСТы

ГОСТ Р ИСО 4136-2009 Испытания разрушающие сварных соединений металлических материалов. Испытание на растяжение образцов, вырезанных поперек шва
ГОСТ Р ИСО 22826-2012 Испытания разрушающие сварных швов в материалах с металлическими свойствами. Испытание на прочность узких сварных соединений, полученных лазерной сваркой и электроннолучевой сваркой (Определение твердости по Виккерсу и Кнупу)
ГОСТ Р ИСО 4136-2024 Испытания разрушающие сварных швов металлических материалов. Испытание на поперечное растяжение
ГОСТ Р ИСО 5178-2010 Испытания разрушающие сварных швов металлических материалов. Испытание на продольное растяжение металла шва сварных соединений, выполненных сваркой плавлением
ГОСТ Р ИСО 5178-2024 Испытания разрушающие сварных швов металлических материалов. Испытание на продольное растяжение металла шва сварных соединений, выполненных сваркой плавлением
ГОСТ Р ИСО 9016-2024 Испытания разрушающие сварных швов металлических материалов. Испытание на ударный изгиб. Расположение образца для испытаний, ориентация надреза и испытание
ГОСТ Р ИСО 9016-2011 Испытания разрушающие сварных швов металлических материалов. Испытание на ударный изгиб. Расположение образца для испытания, ориентация надреза и испытание
ГОСТ ISO 22826-2017 Испытания разрушающие сварных швов металлических материалов. Испытания на твердость узких сварных соединений, выполненных лазерной и электронно-лучевой сваркой (определение твердости по Виккерсу и Кнупу)
ГОСТ Р 56143-2014 Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию холодных трещин в сварных соединениях. Процессы дуговой сварки. Часть 3. Испытания с приложением внешней нагрузки
ГОСТ Р ИСО 17642-2-2012 Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию холодных трещин в сварных соединениях. Процессы дуговой сварки. Часть 2. Испытания с естественной жесткостью
ГОСТ Р ИСО 17642-1-2011 Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию холодных трещин в сварных соединениях. Процессы дуговой сварки. Часть 1. Общие положения
ГОСТ Р 54790-2011 Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 3. Испытания с приложением внешней нагрузки
ГОСТ Р ИСО 17641-2-2012 Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 2. Испытания с естественной жесткостью
ГОСТ Р ИСО 17641-1-2011 Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 1. Общие положения

Дополнительная информация

Английское название
Введен в действие	01.12.2024
Дата издания	25.11.2024
