ГОСТ Р 56650-2015

Композиты полимерные. Метод определения характеристик прочности при растяжении пултрузионных стеклокомпозитных стержней

действующий Настоящий стандарт устанавливает метод определения характеристик прочности при растяжении пултрузионных стеклокомпозитных стержней диаметром от 3,2 до 25,4 мм

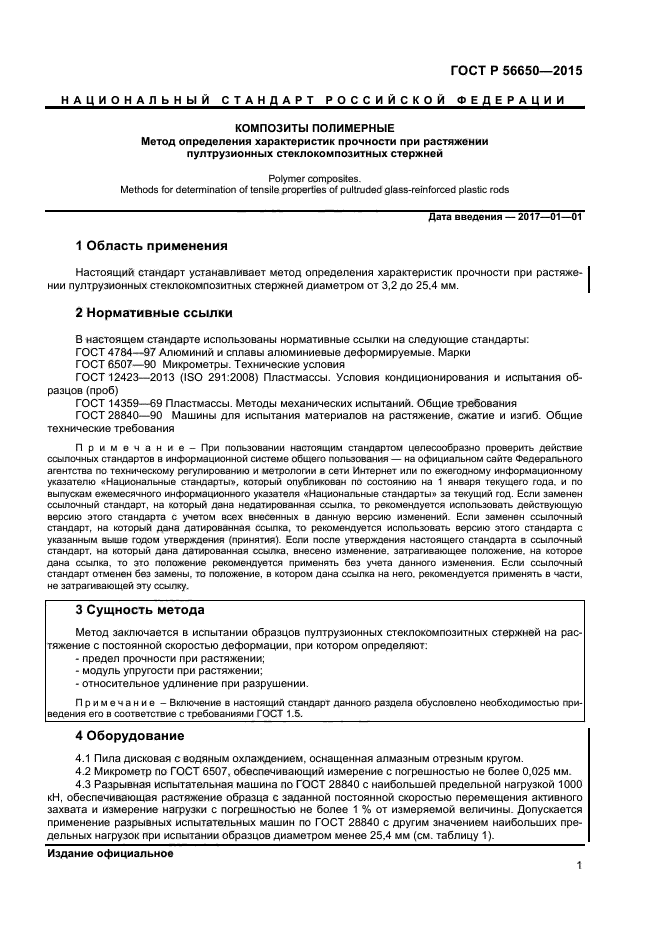

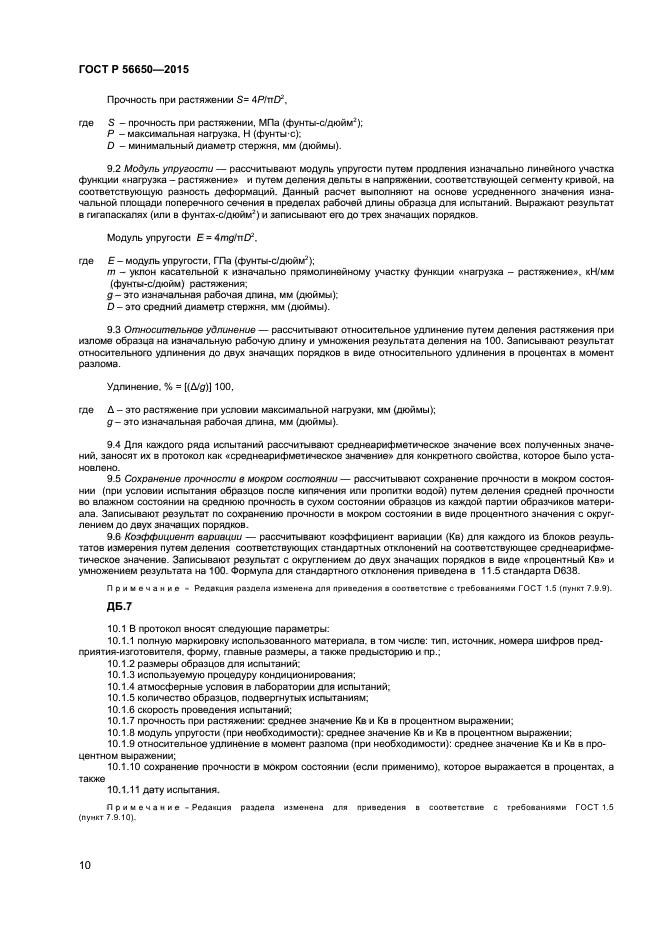

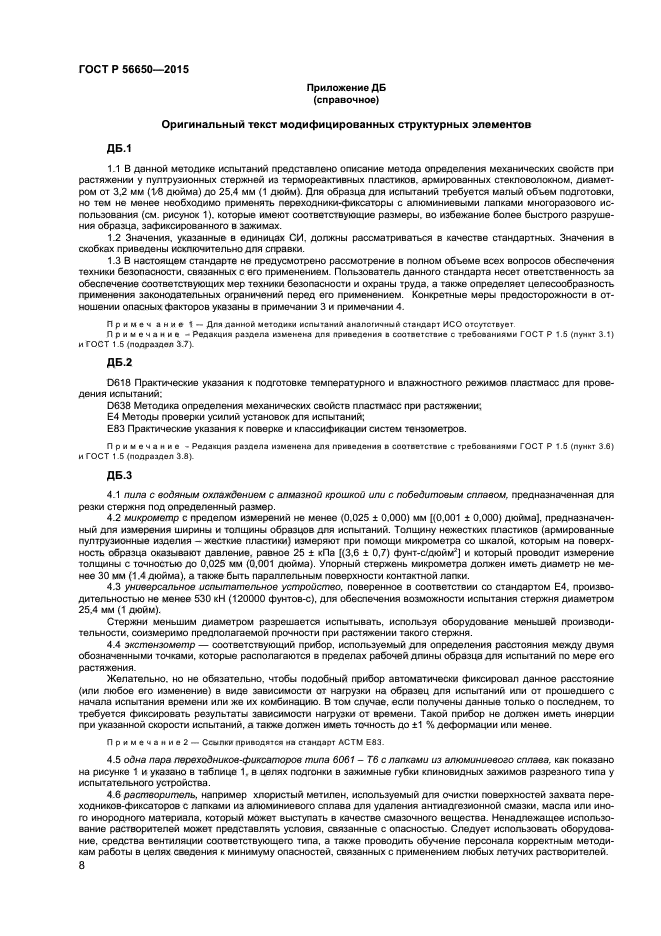

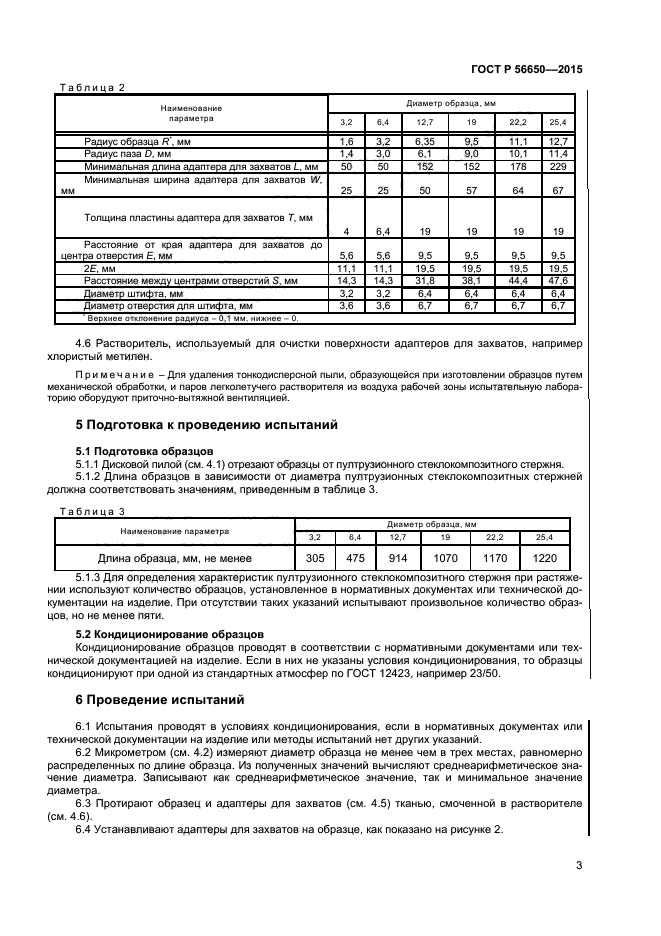

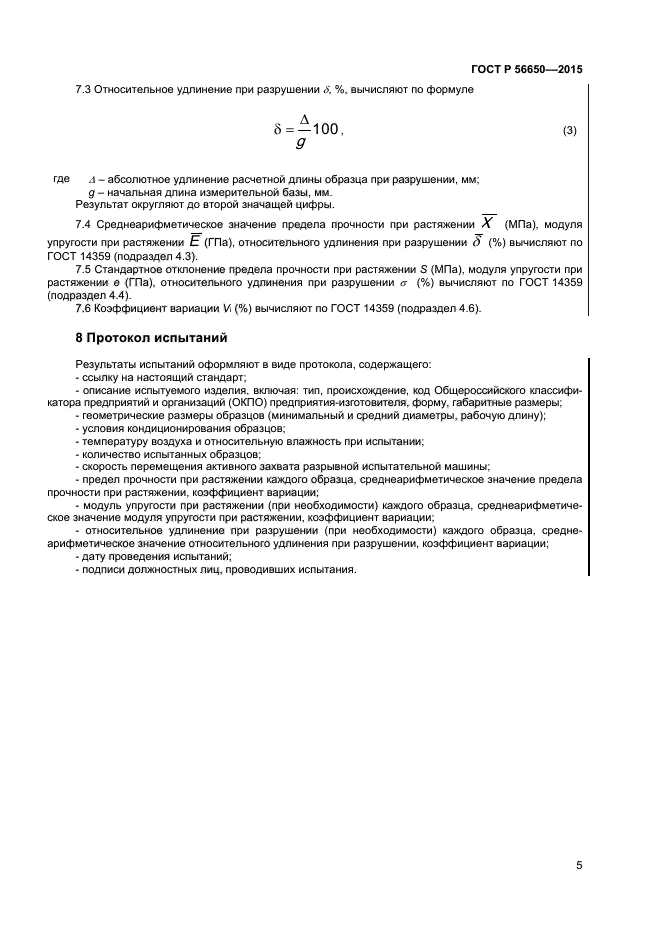

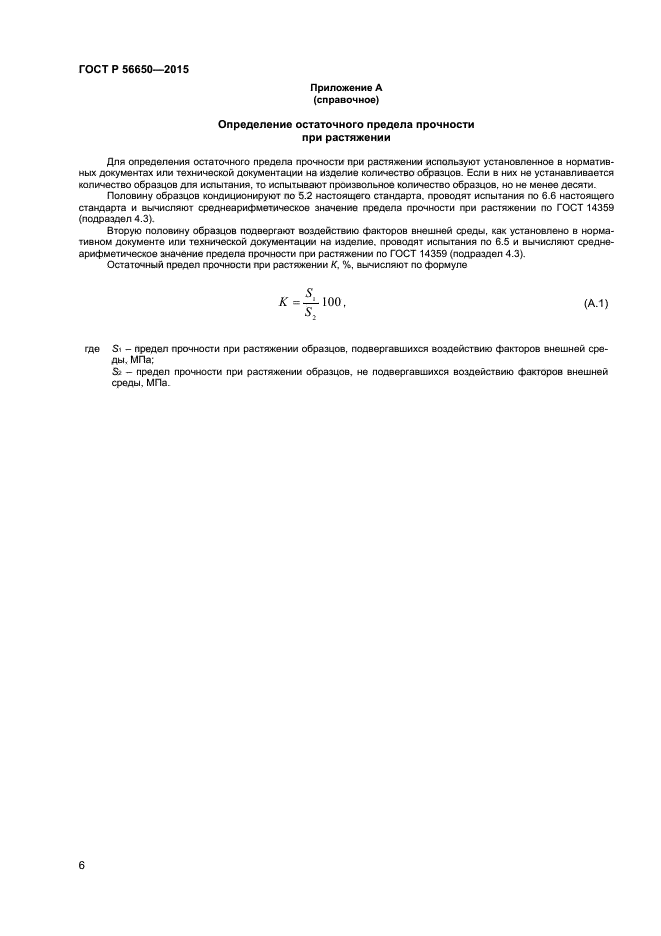

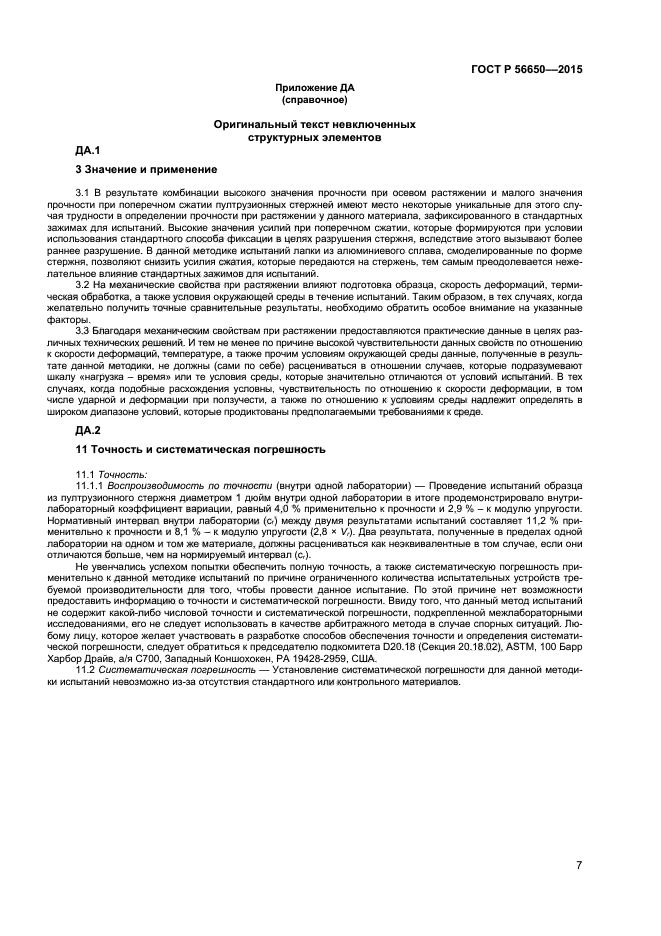

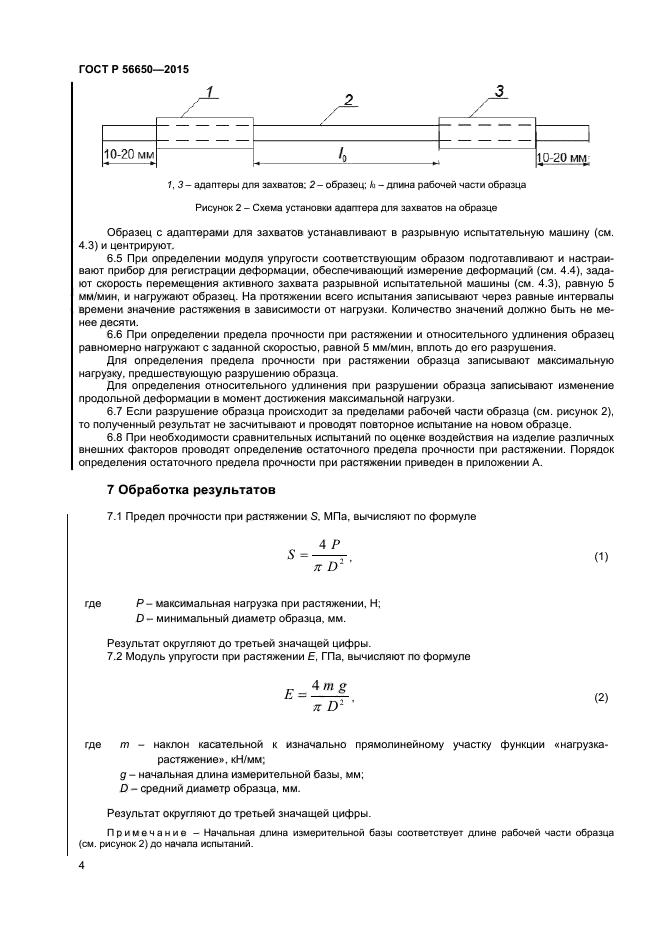

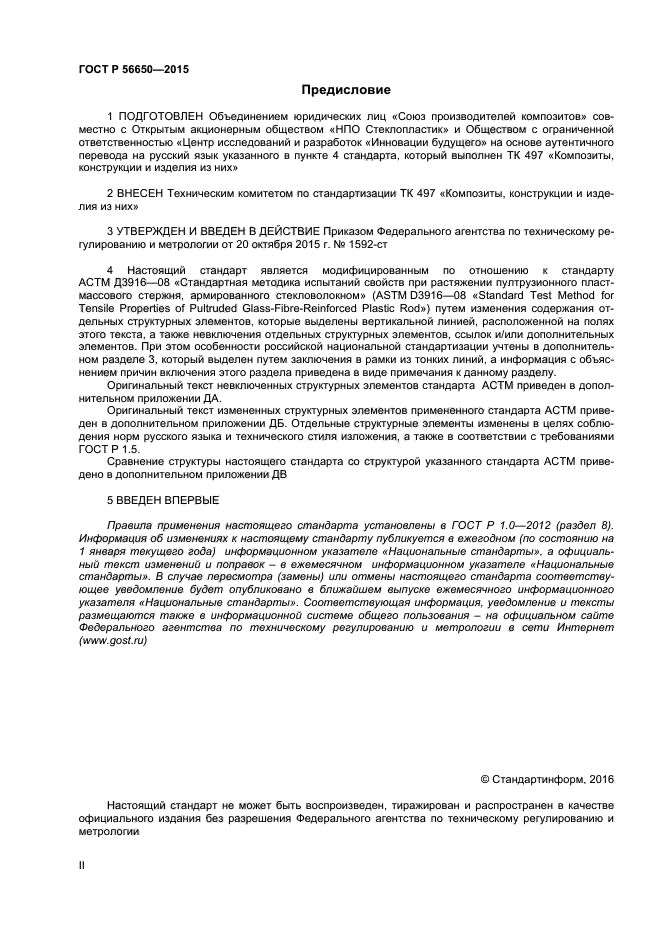

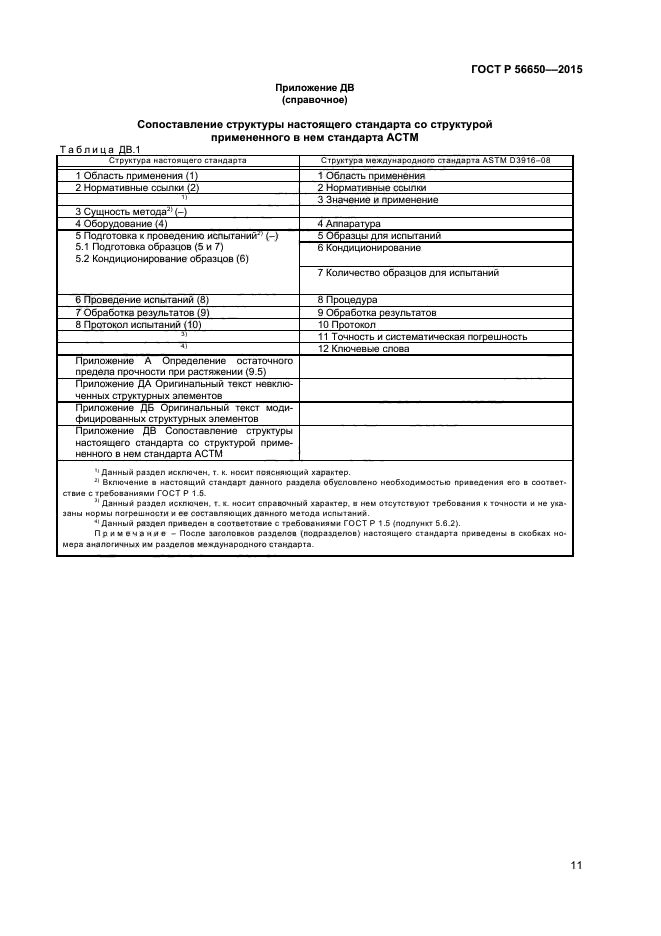

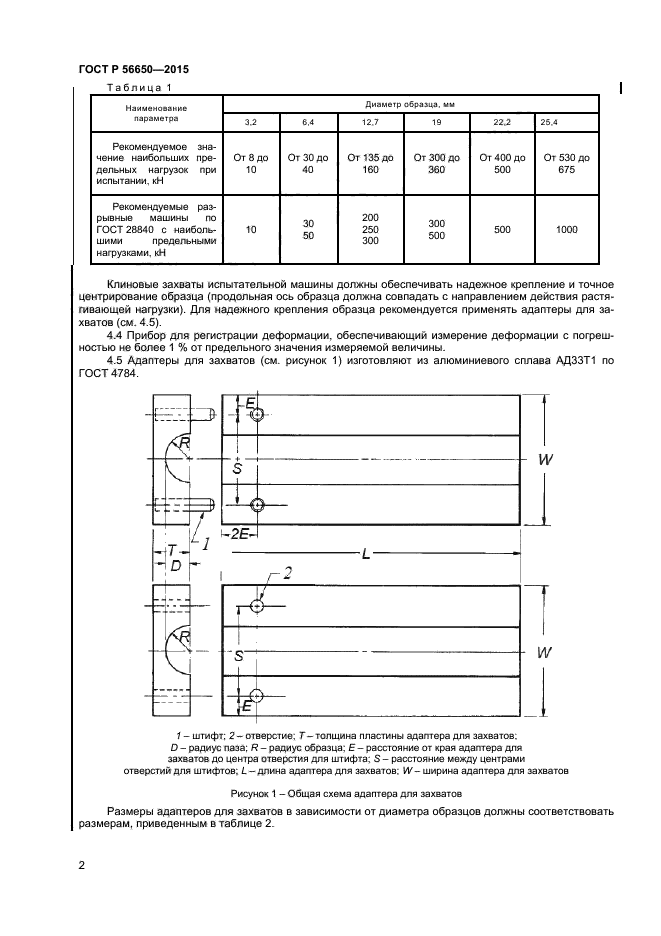

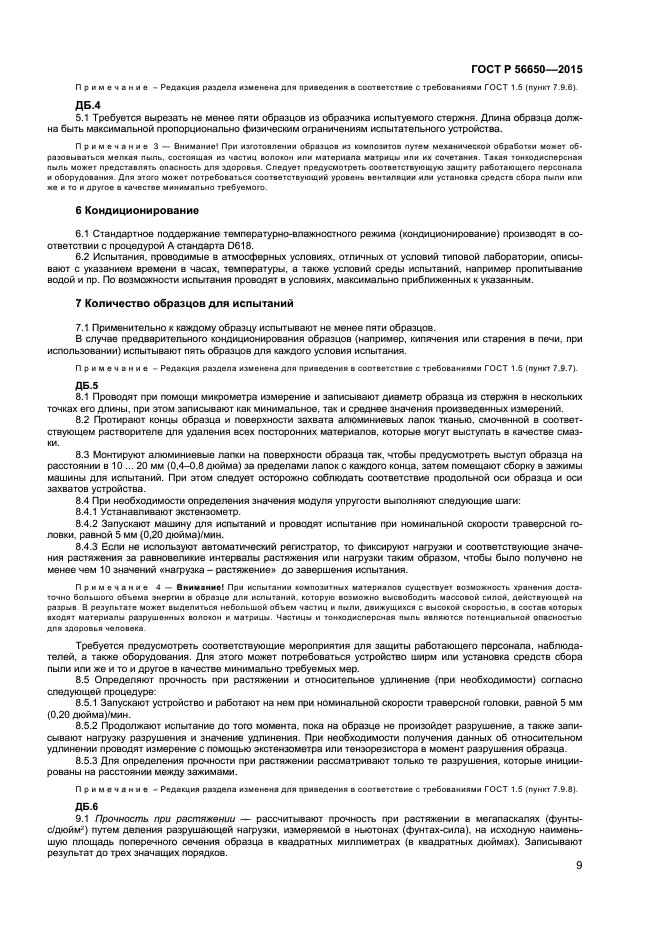

Текст ГОСТ Р 56650-2015



Другие ГОСТы

ГОСТ Р 57866-2017 Композиты полимерные. Метод определения характеристик при изгибе
ГОСТ Р 57041-2016 Композиты полимерные. Метод определения характеристик при изгибе изогнутой балки
ГОСТ Р 57694-2017 Композиты полимерные. Метод определения характеристик при отверждении термореактивных смол
ГОСТ Р 57009-2016 Композиты полимерные. Метод определения характеристик при расслоении клеевых соединений
ГОСТ Р 57045-2016 Композиты полимерные. Метод определения характеристик при растяжении перпендикулярно к плоскости армирования
ГОСТ Р 57733-2017 Композиты полимерные. Метод определения характеристик при сдвиге в плоскости армирования образцов, изготовленных намоткой
ГОСТ Р 56657-2015 Композиты полимерные. Метод определения характеристик прочности при изгибе пултрузионных стеклокомпозитных стержней
ГОСТ Р 57859-2017 Композиты полимерные. Методы испытаний на воздействие плесневых грибов
ГОСТ Р 57151-2016 Композиты полимерные. Метод построения кривой равновесного деформирования образцов органических стекол
ГОСТ Р 58015-2017 Композиты полимерные. Метод определения целостности шва Т-образного клеевого соединения
ГОСТ Р 56740-2015 Композиты полимерные. Метод определения характеристики межслоевой вязкости разрушения многослойных и пултрузионных полимерных композитов
ГОСТ 33845-2016 Композиты полимерные. Метод определения характеристик усталости в условиях циклического нагружения
ГОСТ Р 57047-2016 Композиты полимерные. Метод определения характеристик сопротивления усталости ламинатов
ГОСТ Р 56651-2015 Композиты полимерные. Метод определения характеристик прочности при сдвиге материалов внутреннего слоя сэндвич-конструкций

Дополнительная информация

Английское название
Введен в действие	01.01.2017
Дата издания	19.02.2016
