ГОСТ Р 57009-2016

Композиты полимерные. Метод определения характеристик при расслоении клеевых соединений

действующий Настоящий стандарт распространяется на армированные полимерные композиты и устанавливает метод определения характеристик при расслоении клеевых соединений

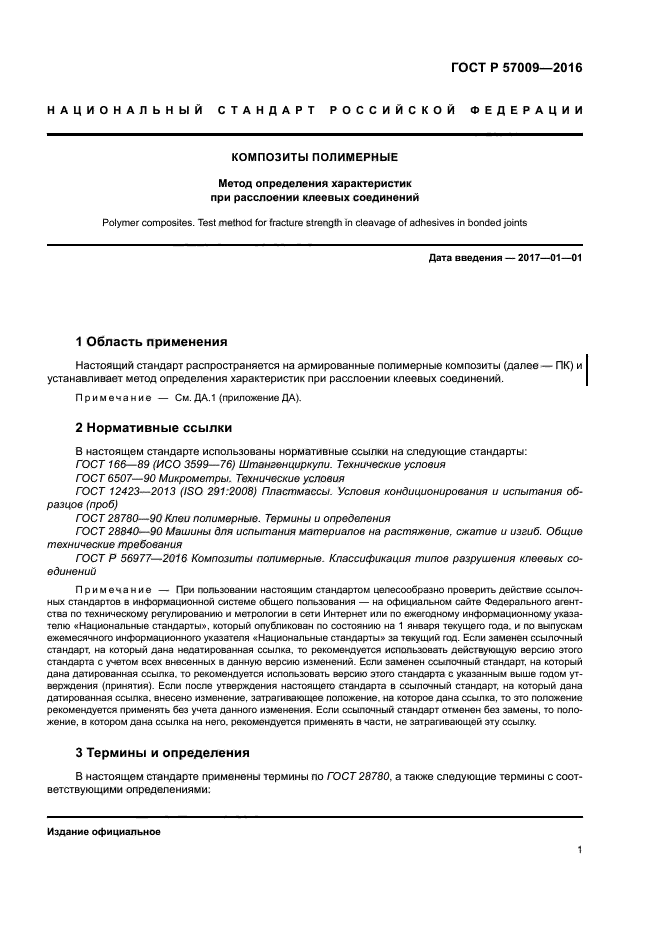

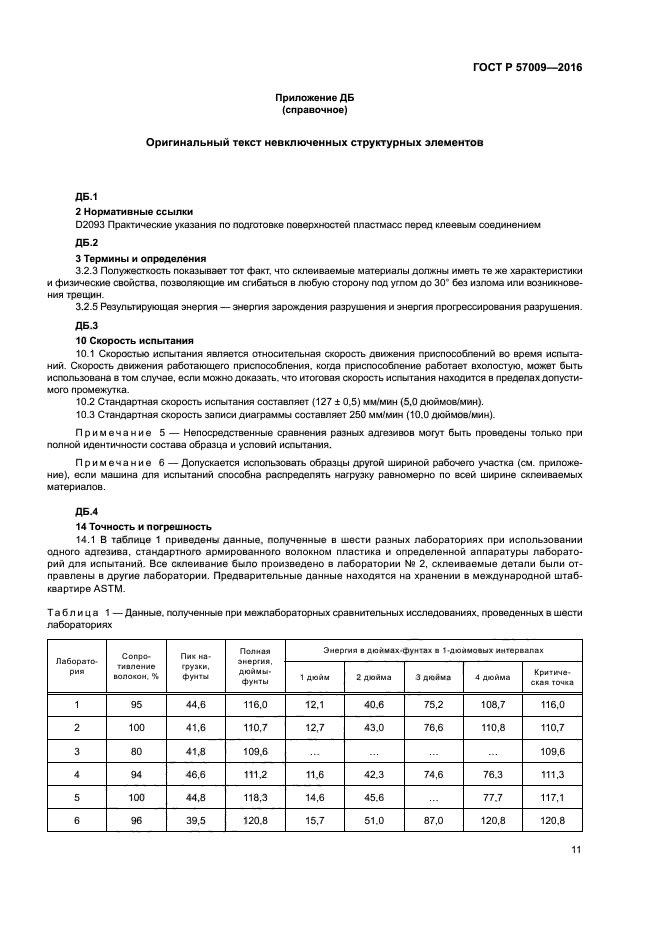

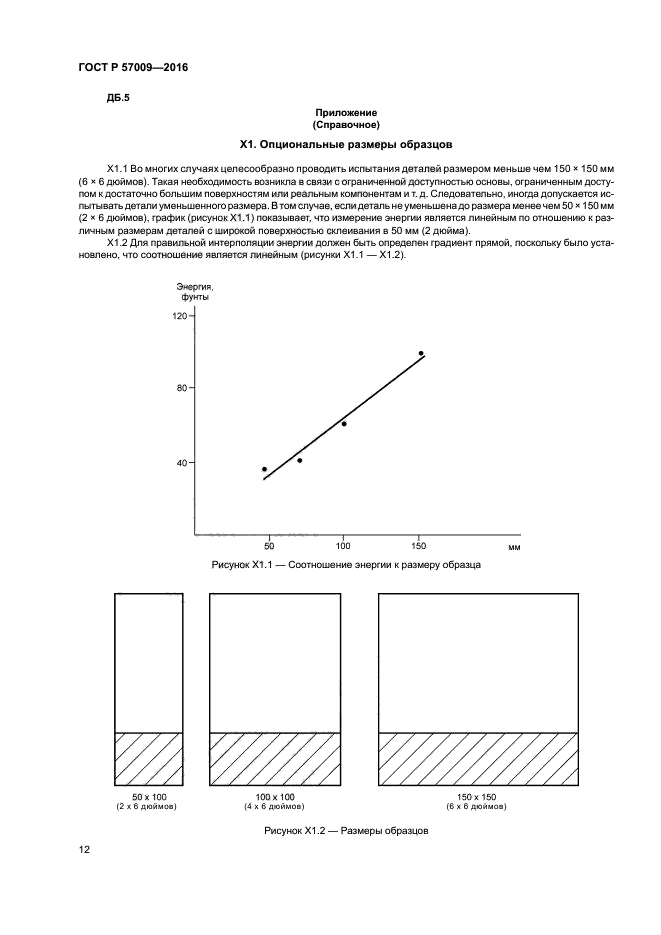

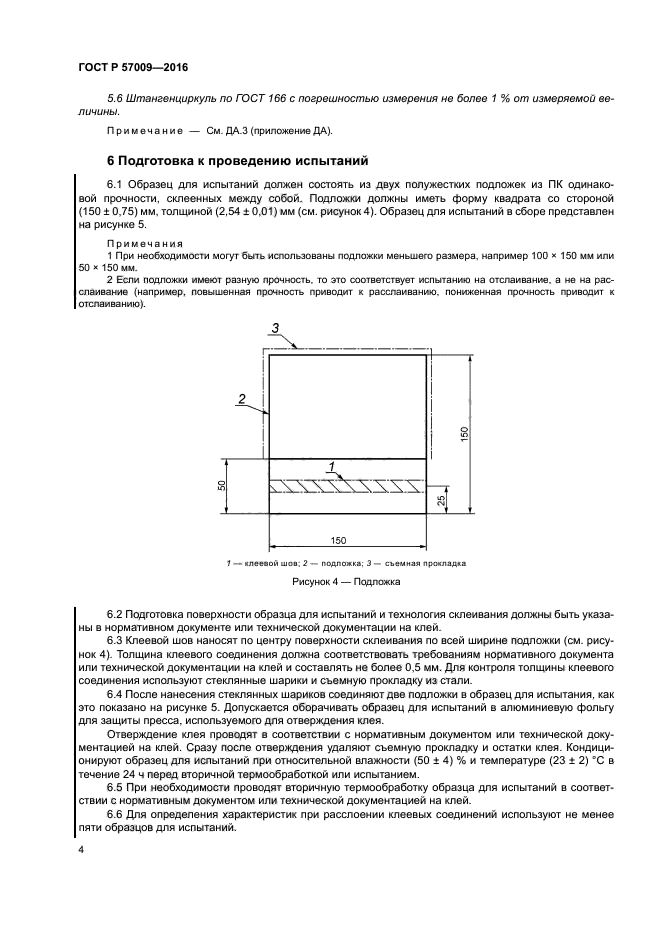

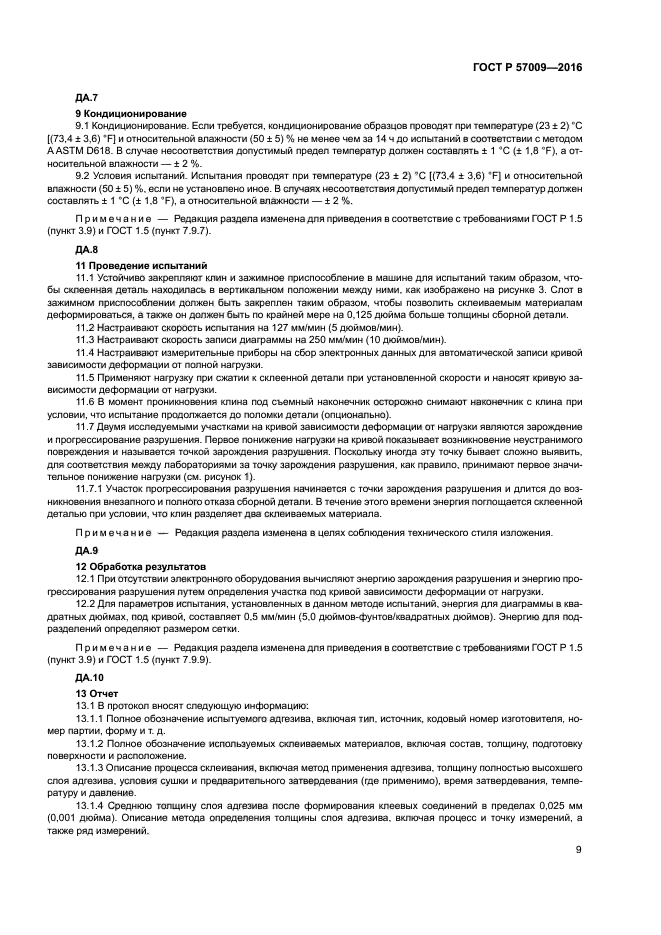

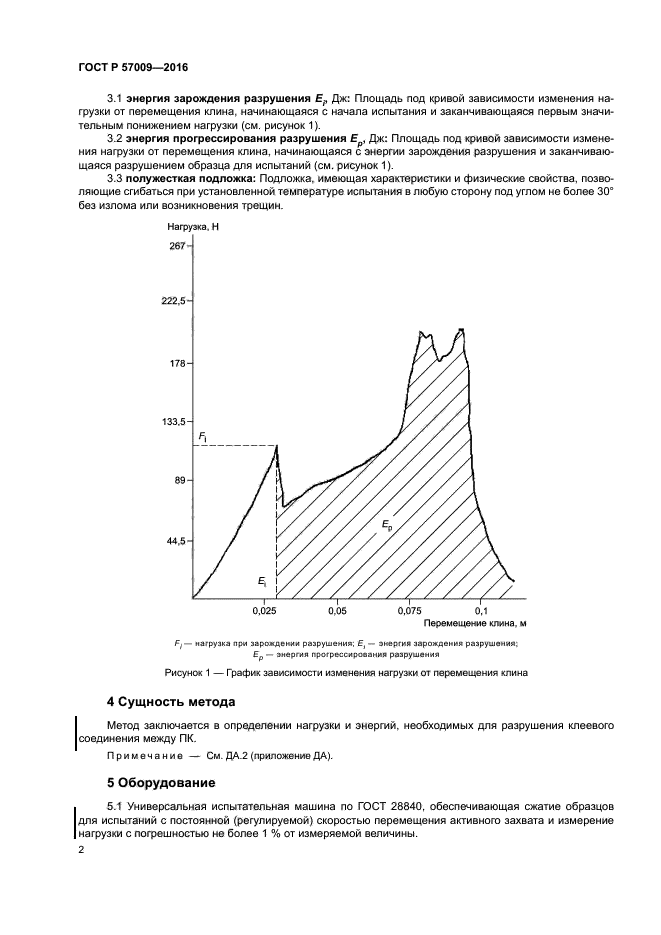

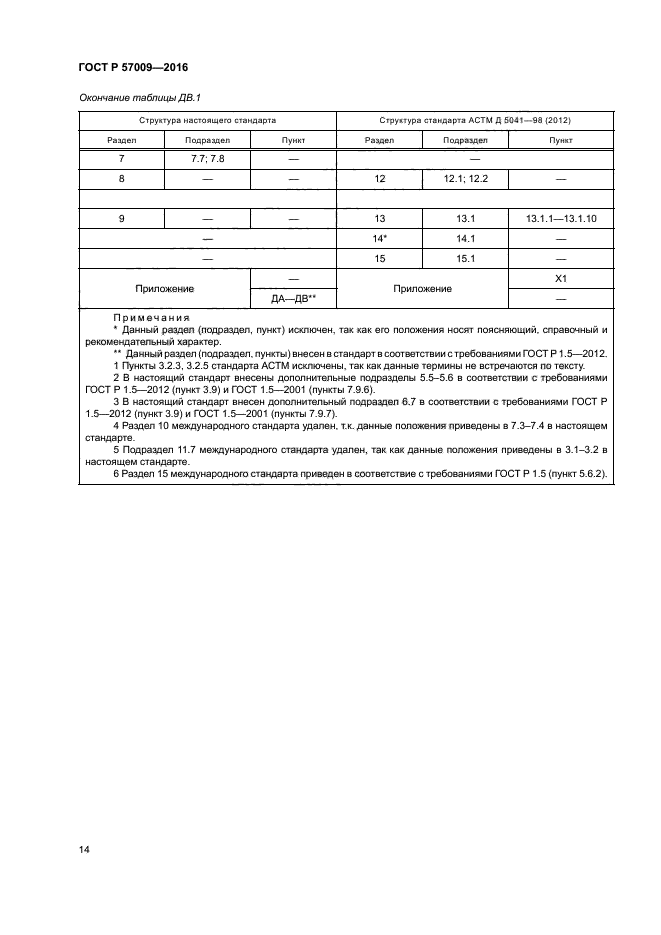

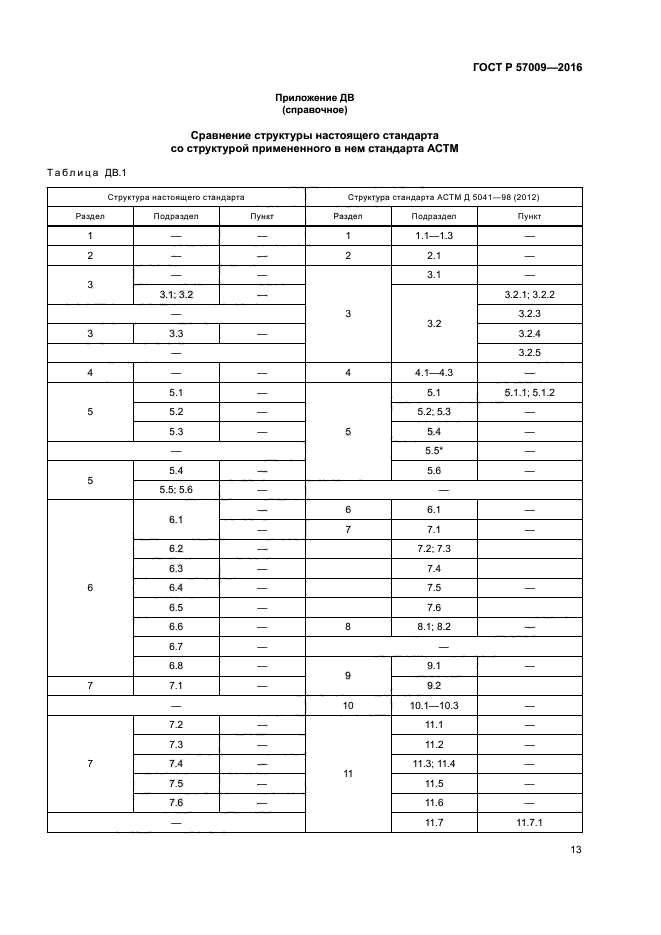

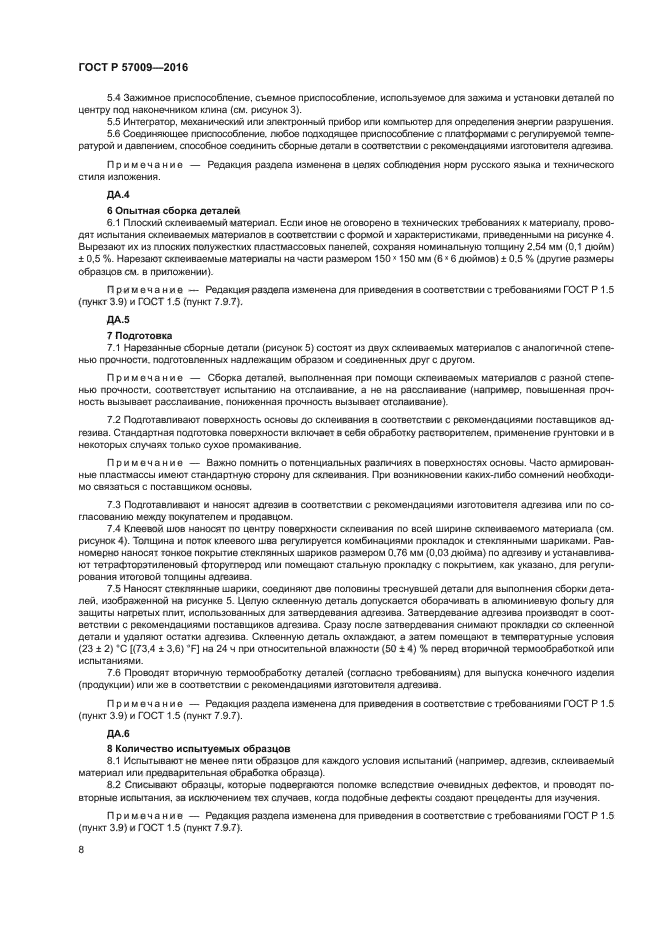

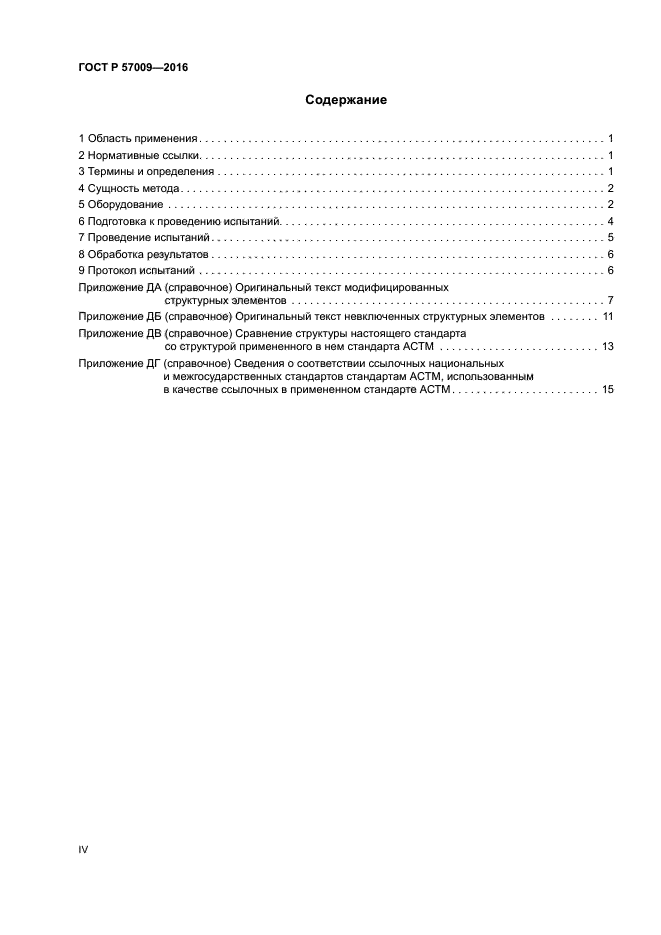

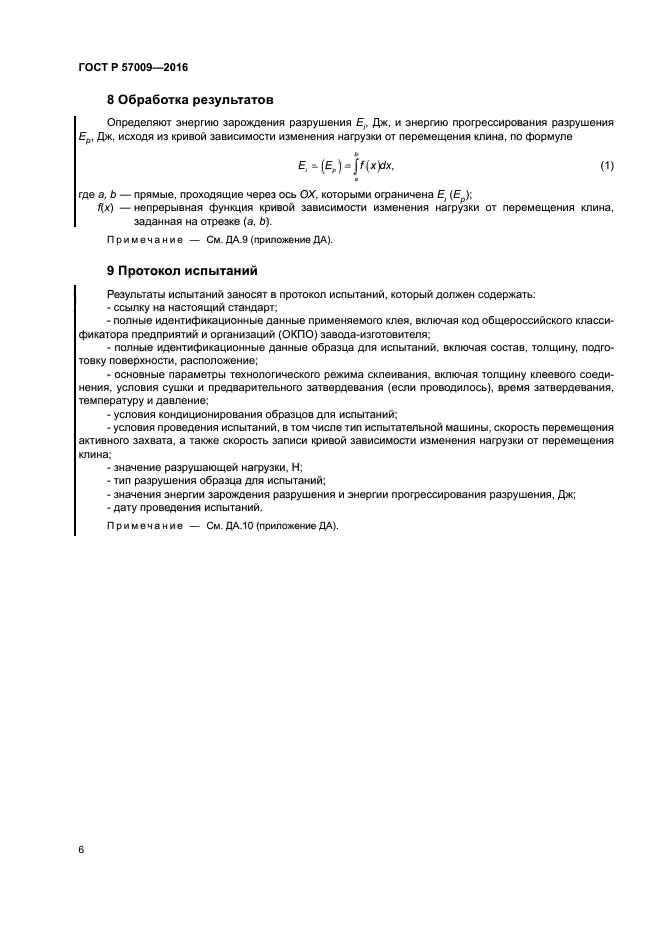

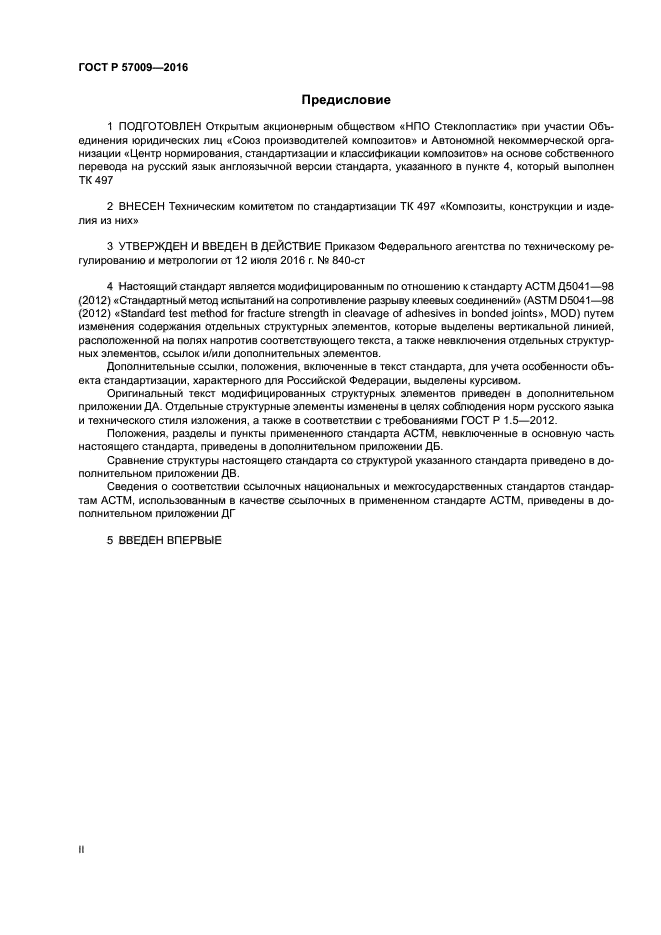

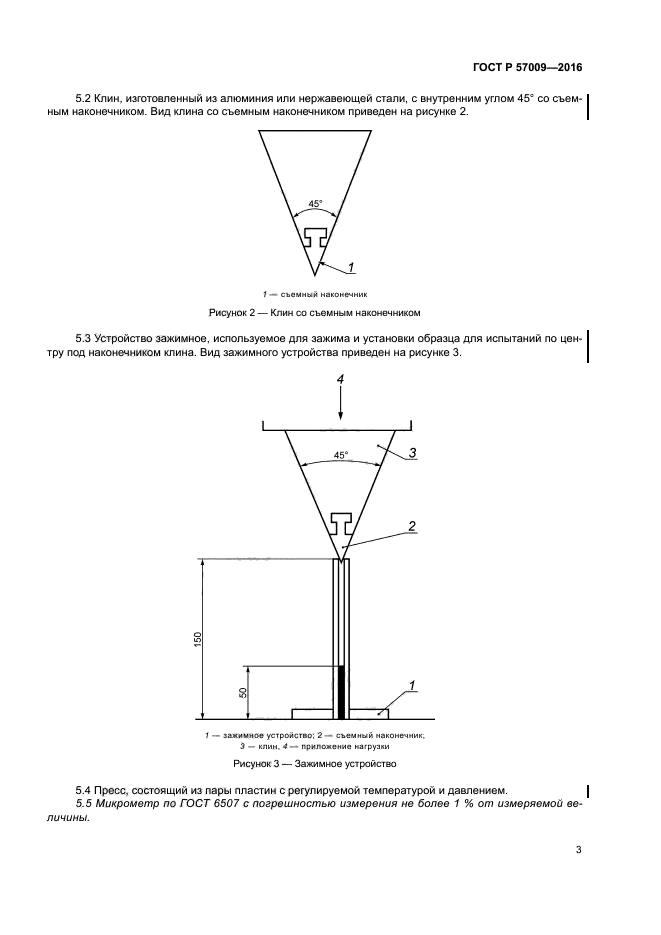

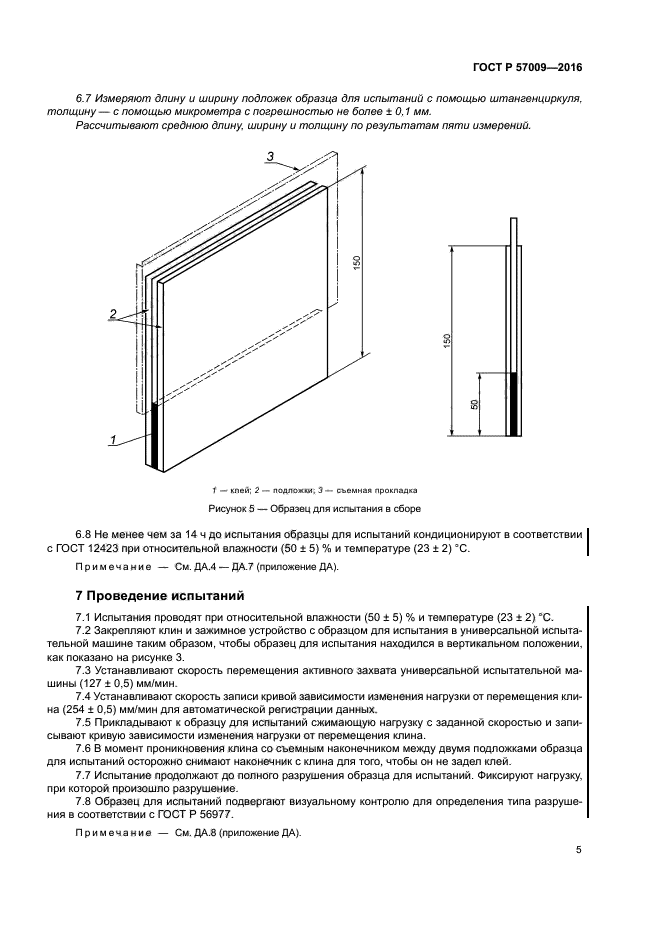

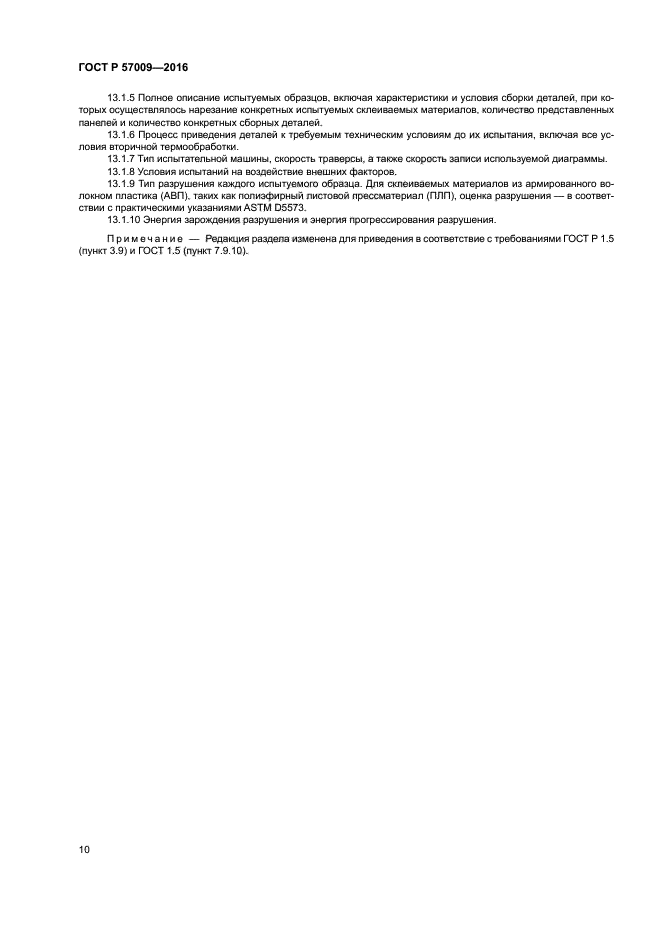

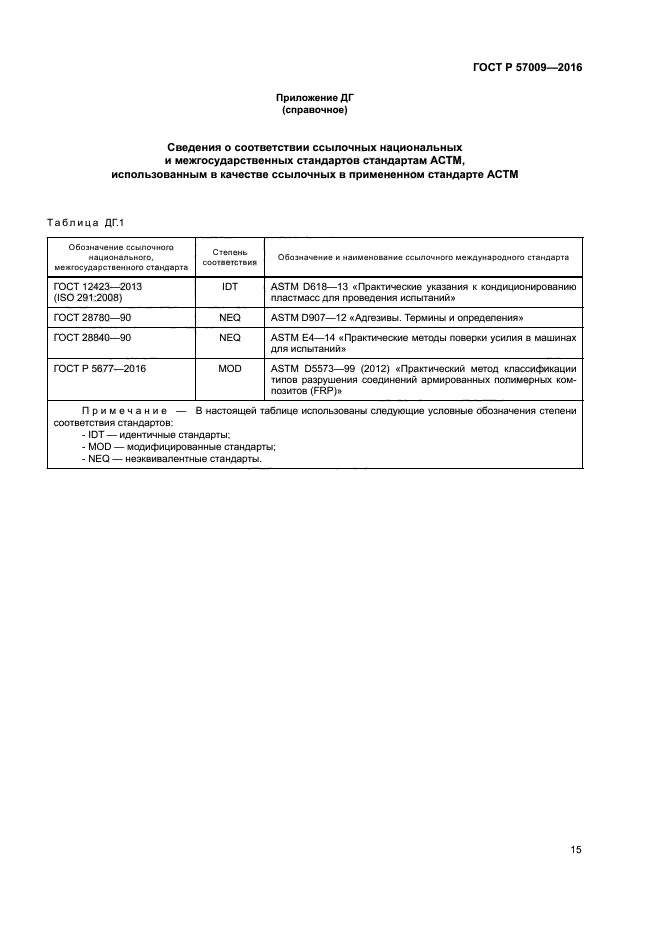

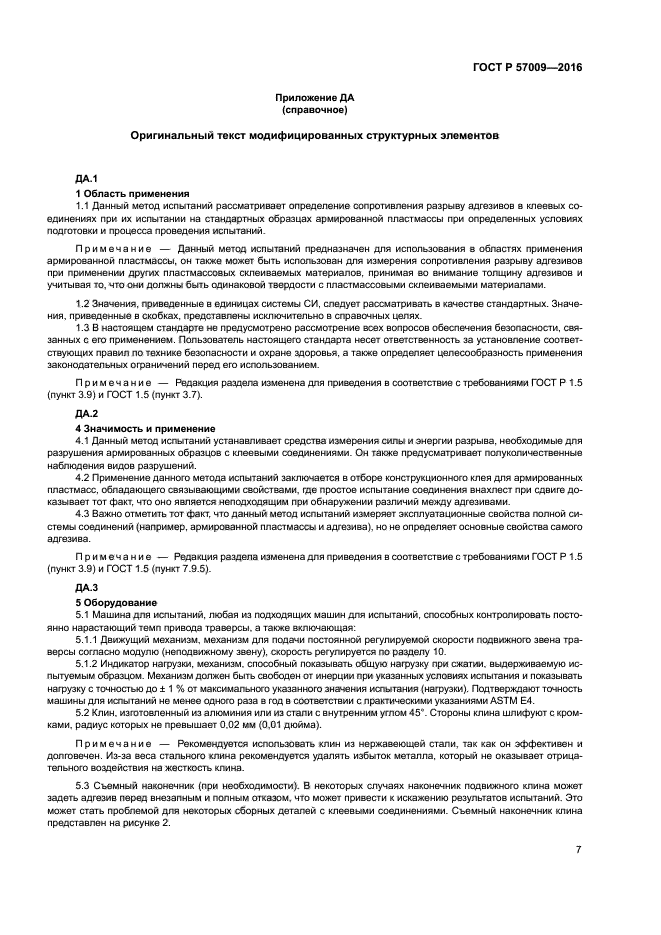

Текст ГОСТ Р 57009-2016

 С поправками и изменениями:

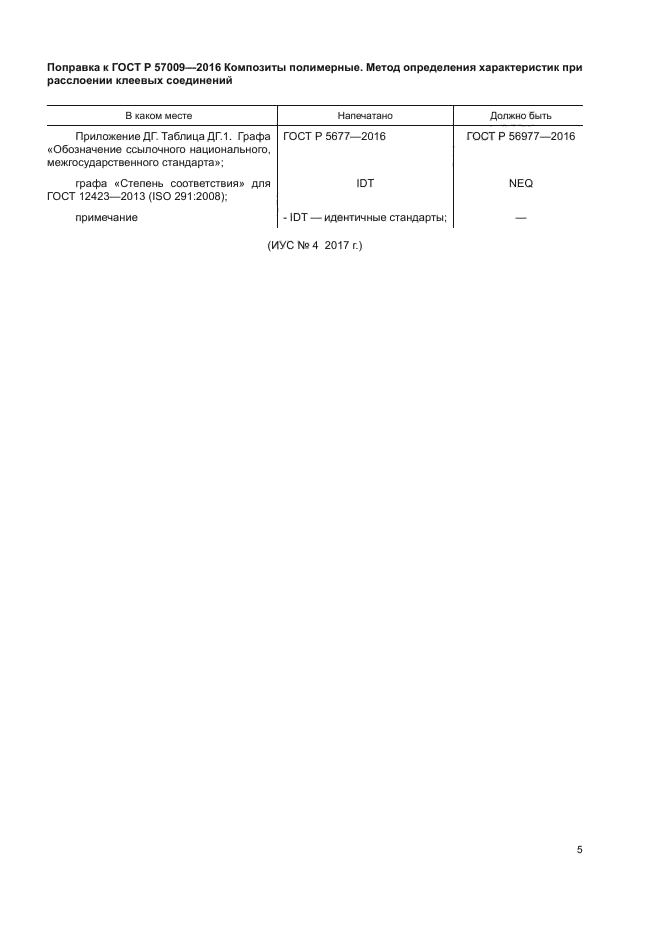

Поправка к ГОСТ Р 57009-2016 от 27.12.2016

Поправка к ГОСТ Р 57009-2016 от 27.12.2016

Другие ГОСТы

ГОСТ Р 57152-2016 Композиты полимерные. Метод определения упруго-высокоэластических и релаксационных характеристик органических стекол
ГОСТ Р 57142-2016 Композиты полимерные. Метод определения усадочных напряжений в ориентированных органических стеклах
ГОСТ Р 57049-2016 Композиты полимерные. Метод определения усталости при сдвиге материалов внутреннего слоя «сэндвич»-конструкций
ГОСТ Р 56793-2015 Композиты полимерные. Метод определения усталостного расслоения однонаправленно-армированных композитов
ГОСТ Р 57866-2017 Композиты полимерные. Метод определения характеристик при изгибе
ГОСТ Р 57041-2016 Композиты полимерные. Метод определения характеристик при изгибе изогнутой балки
ГОСТ Р 57694-2017 Композиты полимерные. Метод определения характеристик при отверждении термореактивных смол
ГОСТ 33845-2016 Композиты полимерные. Метод определения характеристик усталости в условиях циклического нагружения
ГОСТ Р 57047-2016 Композиты полимерные. Метод определения характеристик сопротивления усталости ламинатов
ГОСТ Р 56651-2015 Композиты полимерные. Метод определения характеристик прочности при сдвиге материалов внутреннего слоя сэндвич-конструкций
ГОСТ Р 56650-2015 Композиты полимерные. Метод определения характеристик прочности при растяжении пултрузионных стеклокомпозитных стержней
ГОСТ Р 56657-2015 Композиты полимерные. Метод определения характеристик прочности при изгибе пултрузионных стеклокомпозитных стержней
ГОСТ Р 57733-2017 Композиты полимерные. Метод определения характеристик при сдвиге в плоскости армирования образцов, изготовленных намоткой
ГОСТ Р 57045-2016 Композиты полимерные. Метод определения характеристик при растяжении перпендикулярно к плоскости армирования

Дополнительная информация

Английское название
Введен в действие	01.01.2017
Дата издания	16.08.2016
