ГОСТ Р 57152-2016

Композиты полимерные. Метод определения упруго-высокоэластических и релаксационных характеристик органических стекол

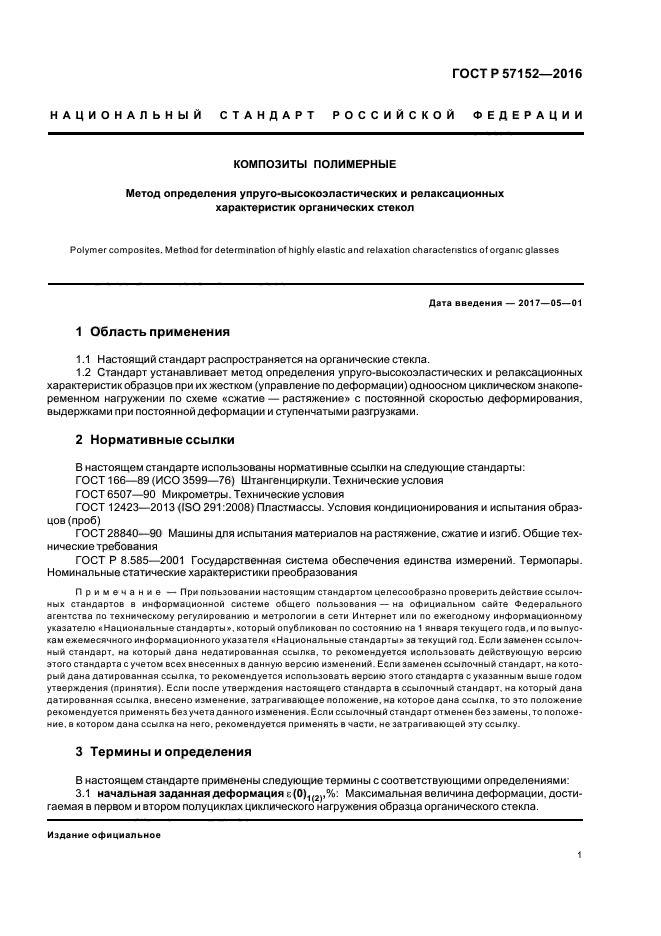

действующий Настоящий стандарт распространяется на органические стекла. Стандарт устанавливает метод определения упруго-высокоэластических и релаксационных характеристик образцов при их жестком (управление по деформации) одноосном циклическом знакопеременном нагружении по схеме «сжатие-растяжение» с постоянной скоростью деформирования, выдержками при постоянной деформации и ступенчатыми разгрузками

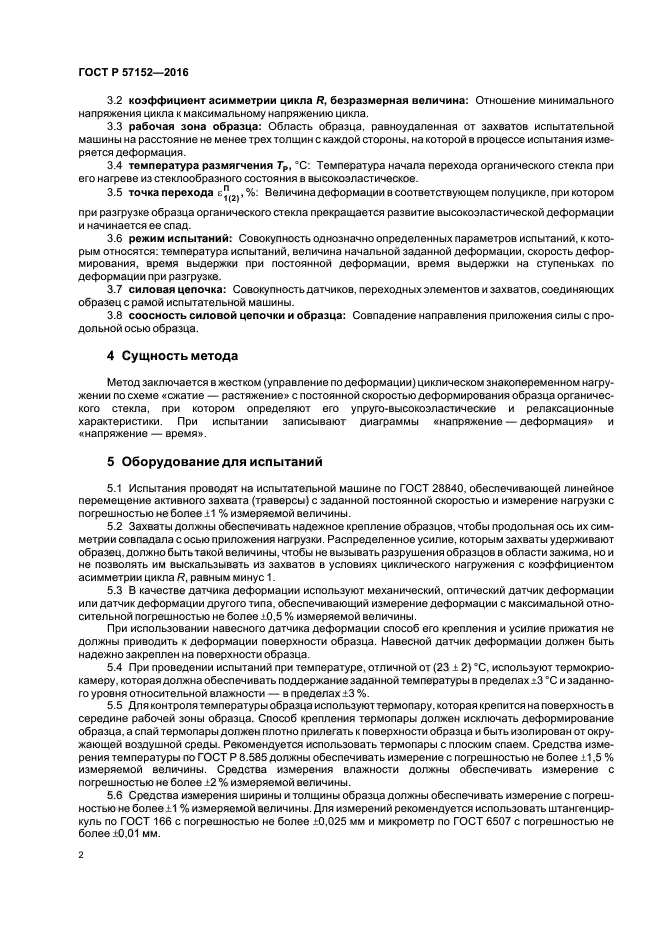

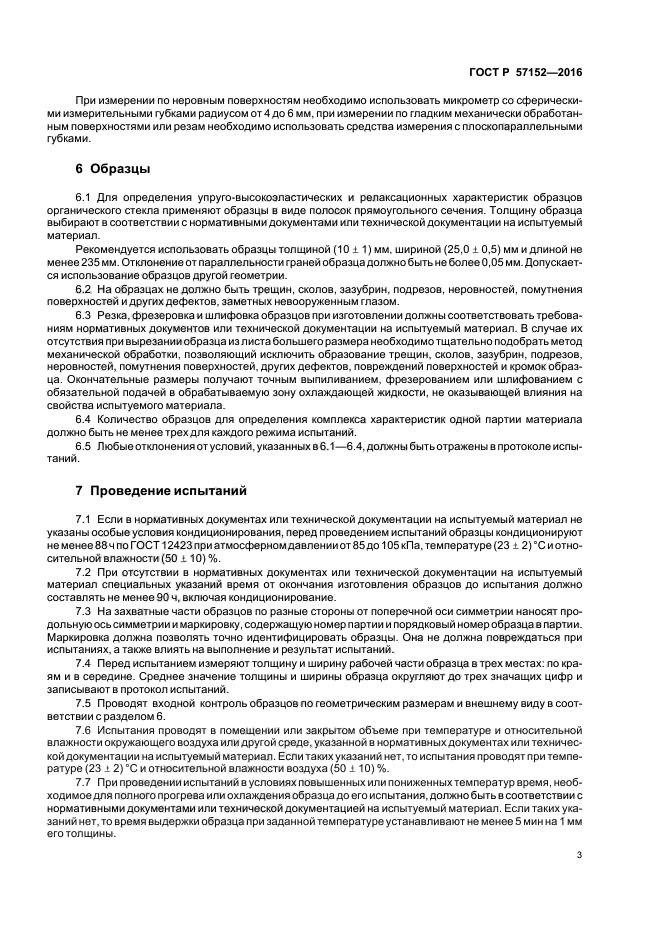

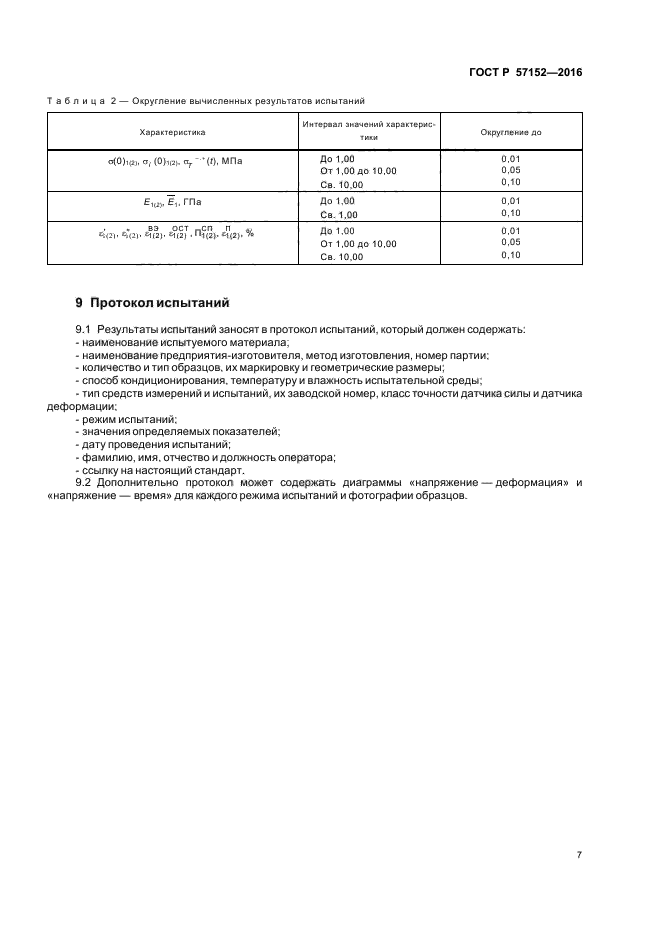

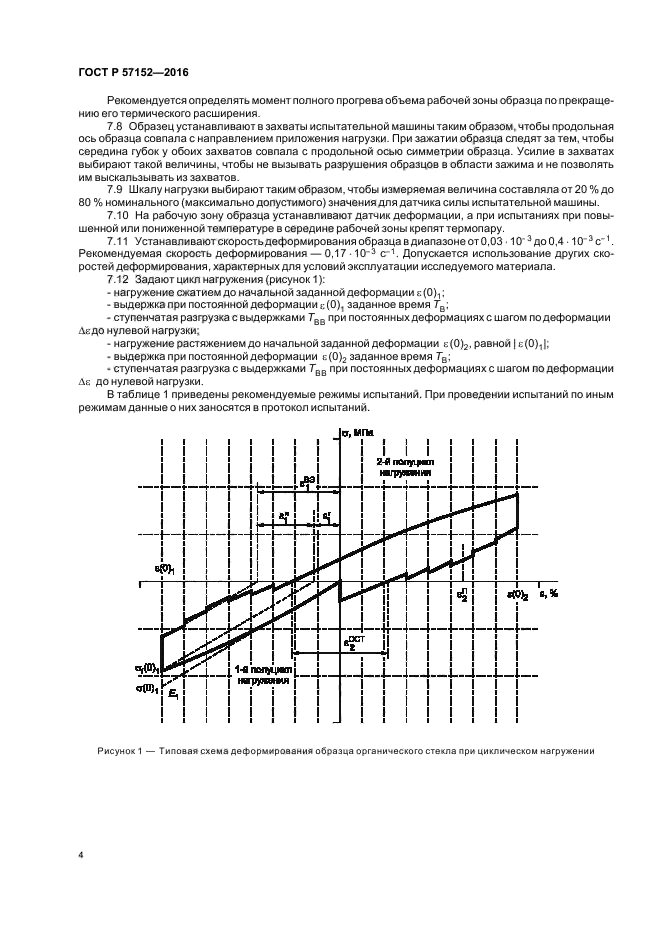

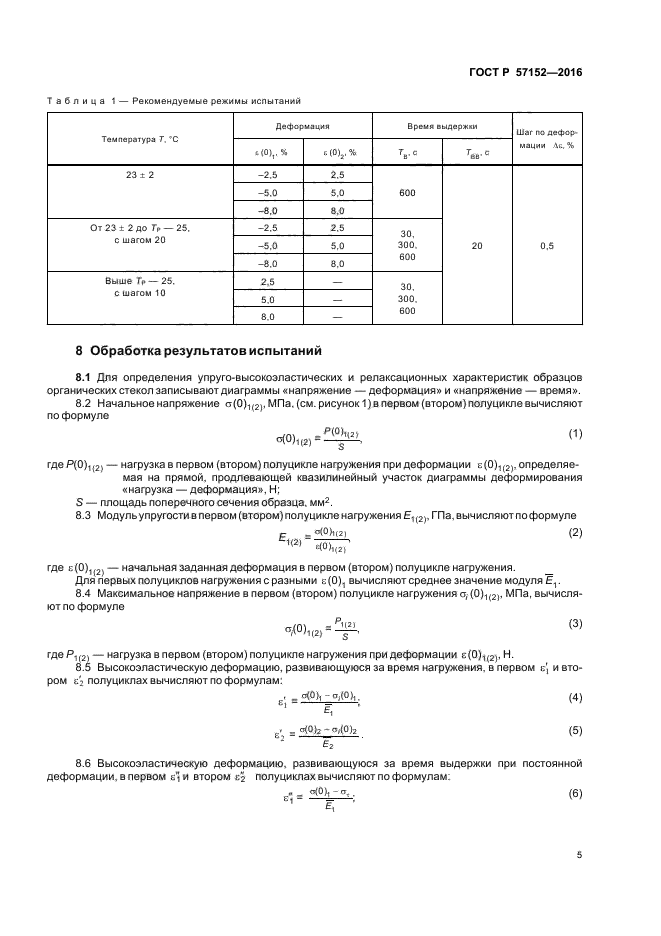

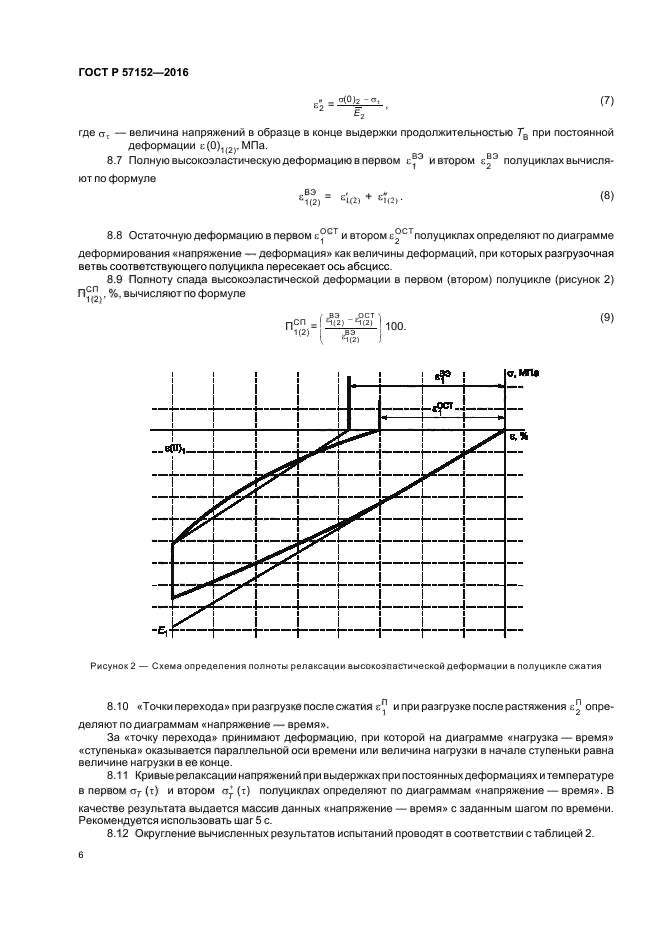

Текст ГОСТ Р 57152-2016



Другие ГОСТы

ГОСТ Р 56684-2015 Композиты полимерные. Метод определения стойкости к разрушению сэндвич-конструкций
ГОСТ Р 56761-2015 Композиты полимерные. Метод определения твердости по Барколу
ГОСТ Р 57928-2017 Композиты полимерные. Метод определения тепловыделения при горении с использованием проточного калориметра, работающего по термопарному принципу
ГОСТ Р 57948-2017 Композиты полимерные. Метод определения ударной вязкости образцов без надреза
ГОСТ Р 56815-2015 Композиты полимерные. Метод определения удельной работы расслоения в условиях отрыва GIC
ГОСТ 33685-2015 Композиты полимерные. Метод определения удельной работы расслоения в условиях сдвига GIIC
ГОСТ Р 57712-2017 Композиты полимерные. Метод определения удельной теплоемкости
ГОСТ Р 57009-2016 Композиты полимерные. Метод определения характеристик при расслоении клеевых соединений
ГОСТ Р 57694-2017 Композиты полимерные. Метод определения характеристик при отверждении термореактивных смол
ГОСТ Р 57041-2016 Композиты полимерные. Метод определения характеристик при изгибе изогнутой балки
ГОСТ Р 57866-2017 Композиты полимерные. Метод определения характеристик при изгибе
ГОСТ Р 56793-2015 Композиты полимерные. Метод определения усталостного расслоения однонаправленно-армированных композитов
ГОСТ Р 57049-2016 Композиты полимерные. Метод определения усталости при сдвиге материалов внутреннего слоя «сэндвич»-конструкций
ГОСТ Р 57142-2016 Композиты полимерные. Метод определения усадочных напряжений в ориентированных органических стеклах

Дополнительная информация

Английское название
Введен в действие	01.05.2017
Дата издания	09.11.2016
