ГОСТ Р 57712-2017

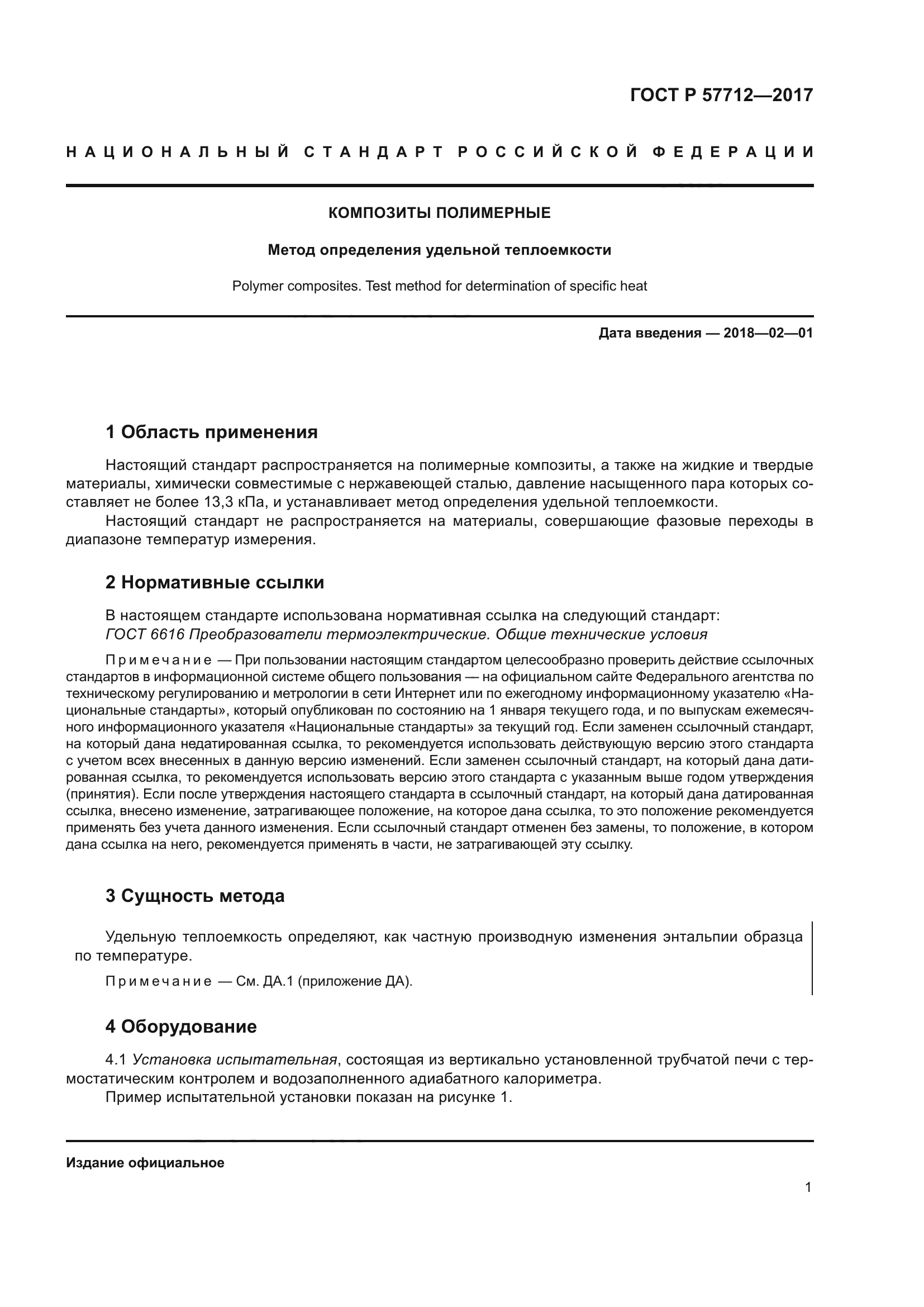

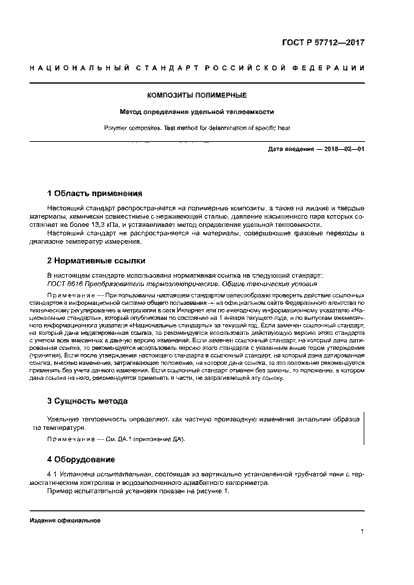

Композиты полимерные. Метод определения удельной теплоемкости

действующий Настоящий стандарт распространяется на полимерные композиты, а также на жидкие и твердые материалы, химически совместимые с нержавеющей сталью, давление насыщенного пара которых составляет не более 13,3 кПа, и устанавливает метод определения удельной теплоемкости. Стандарт не распространяется на материалы, совершающие фазовые переходы в диапазоне температур измерения

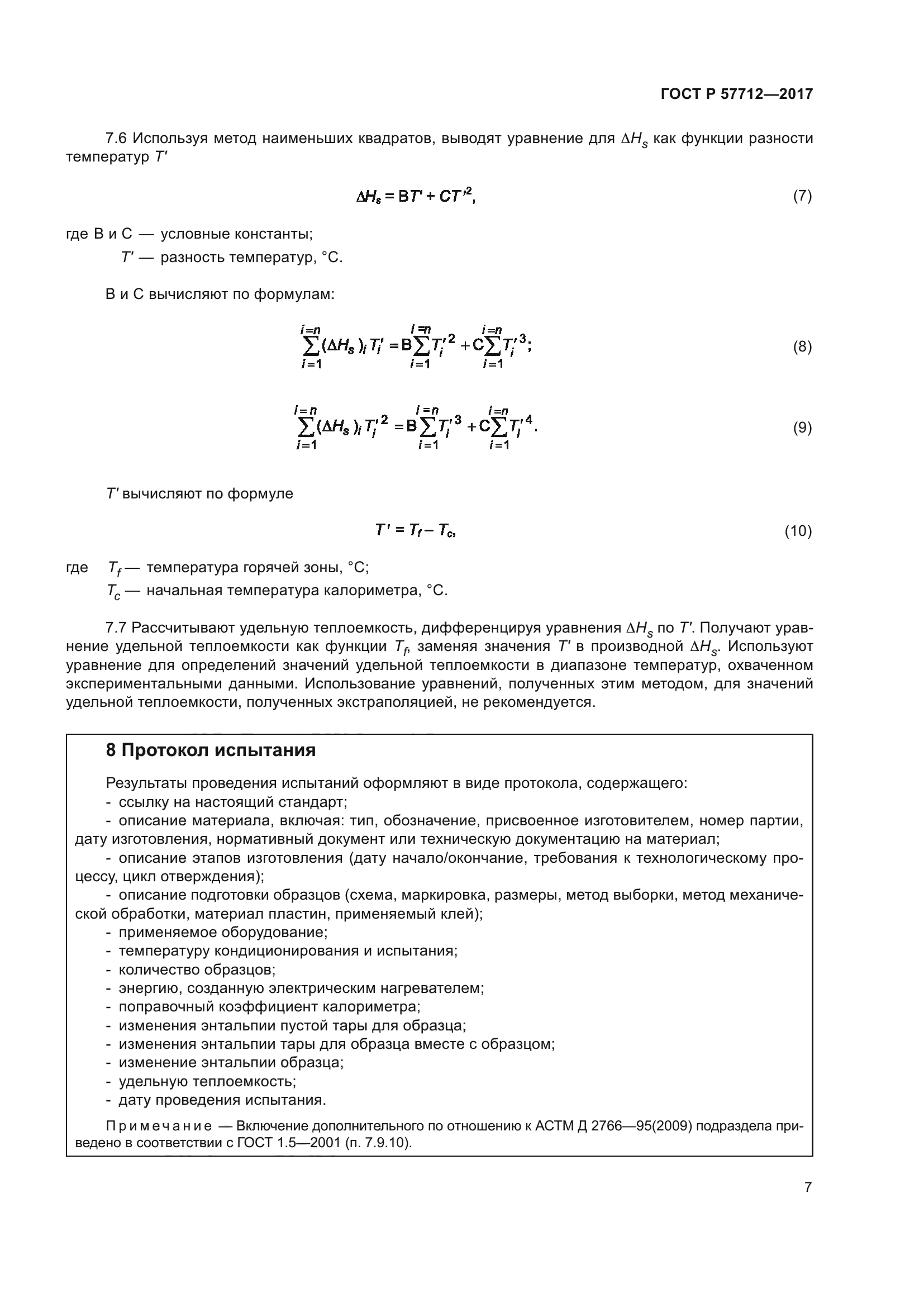

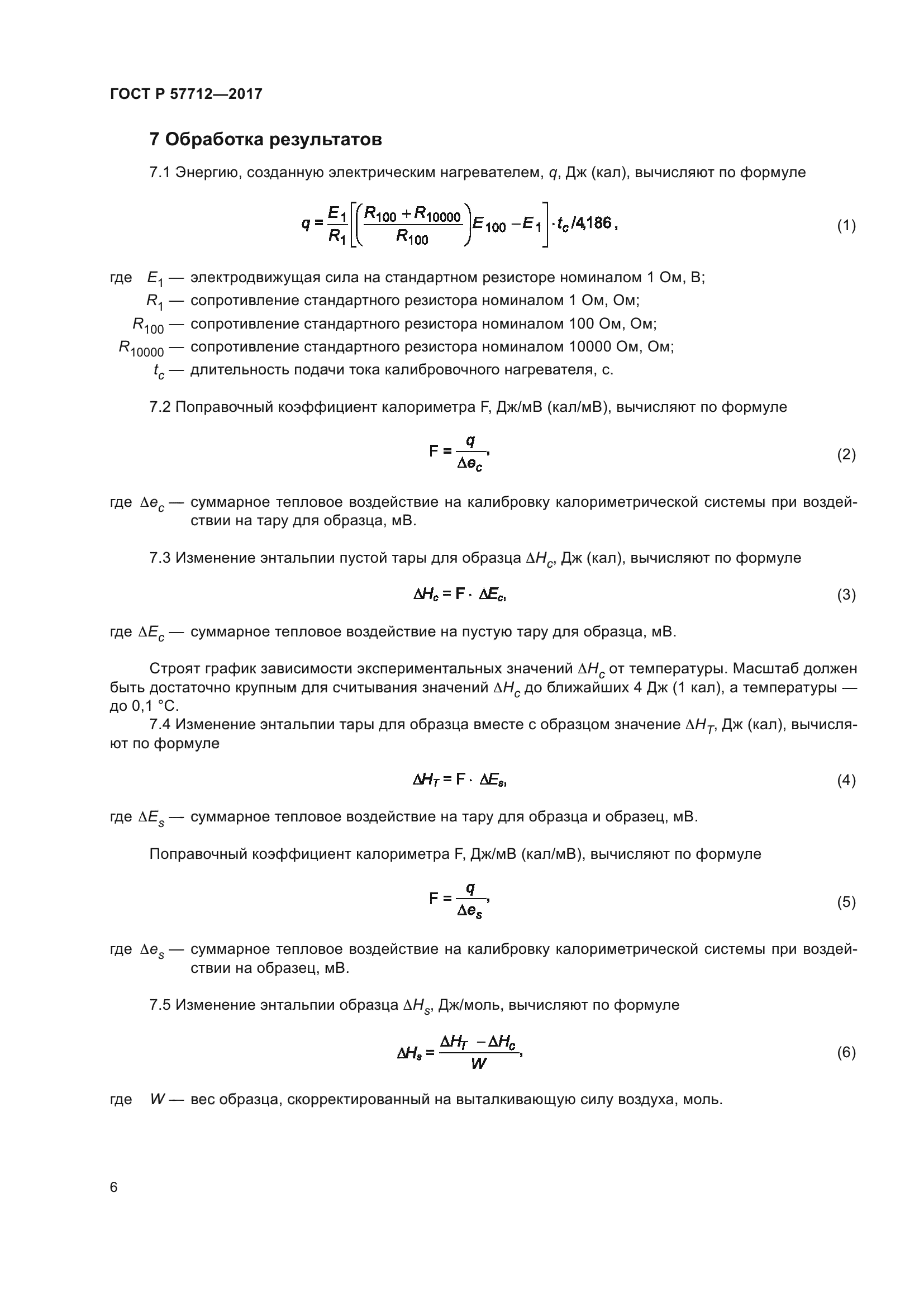

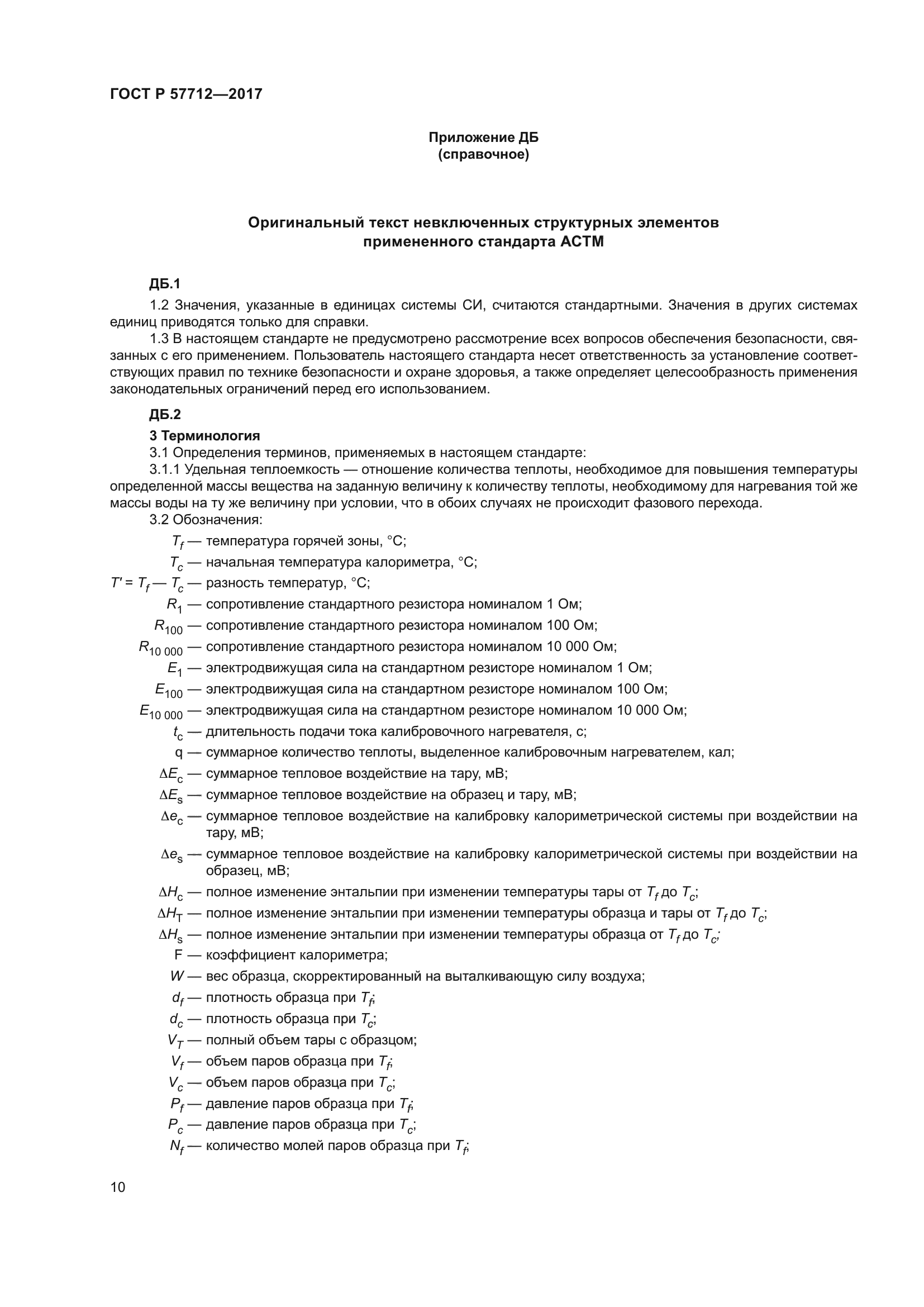

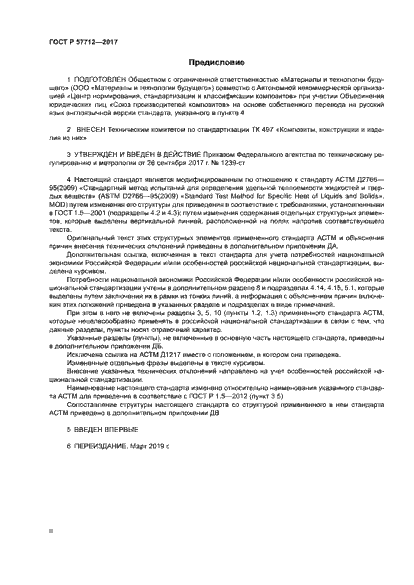

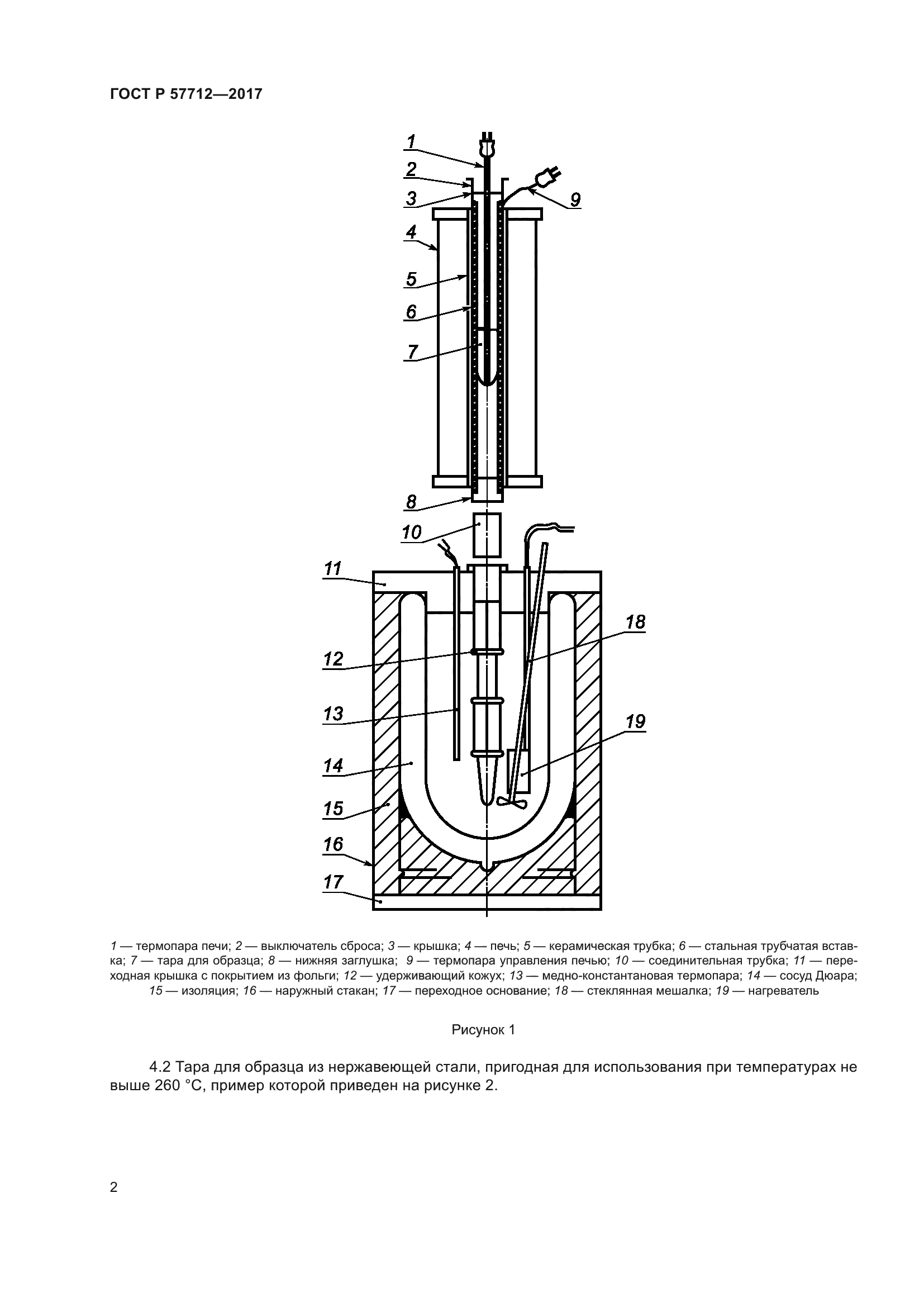

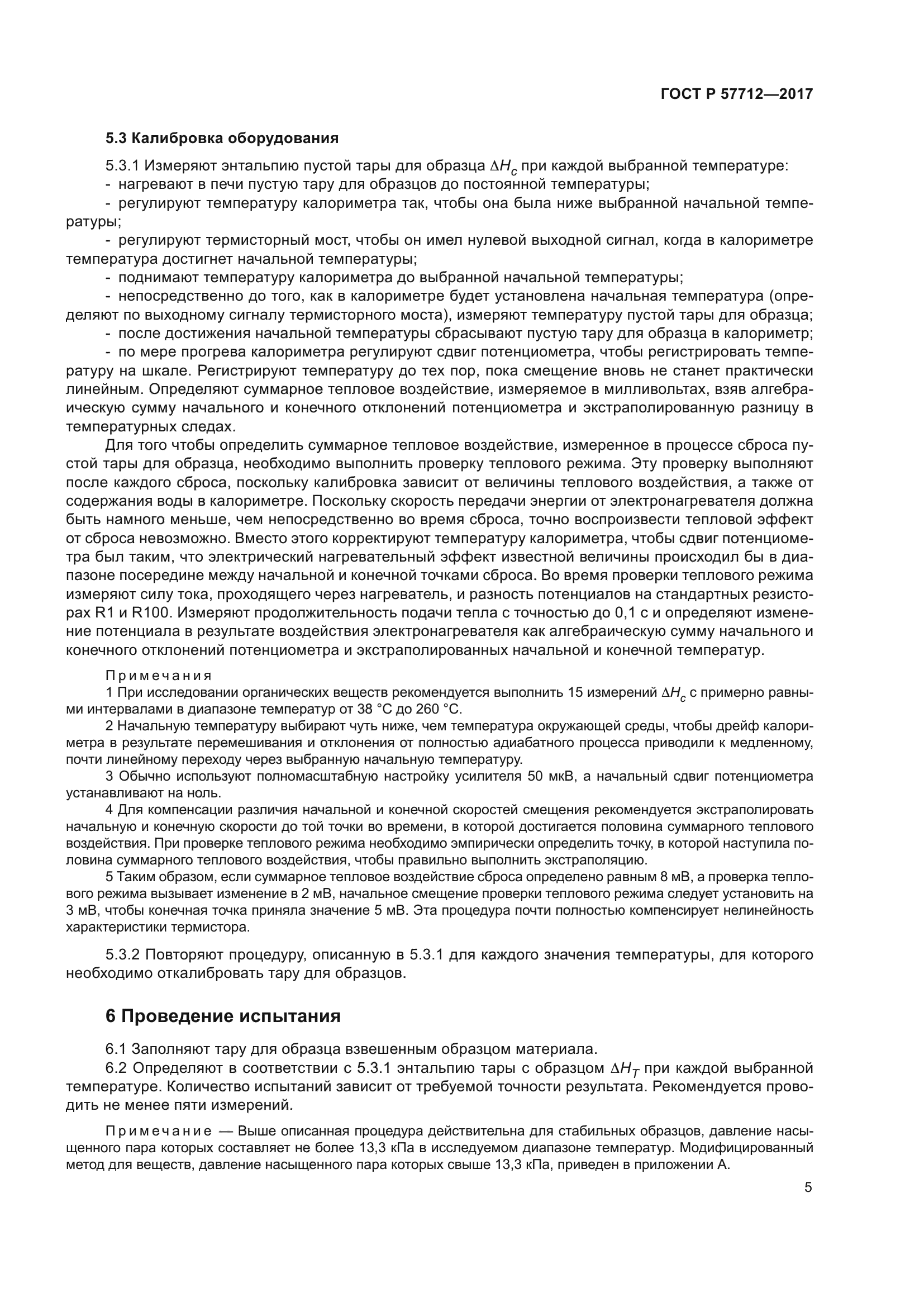

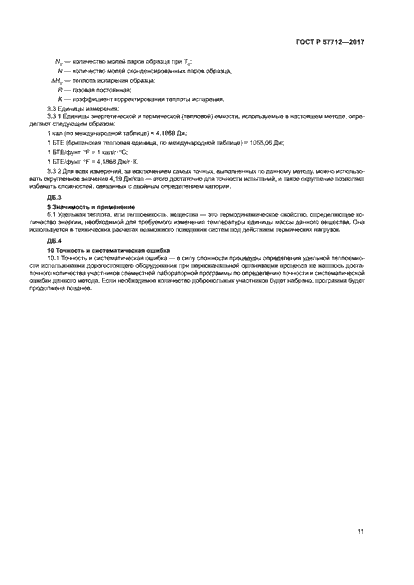

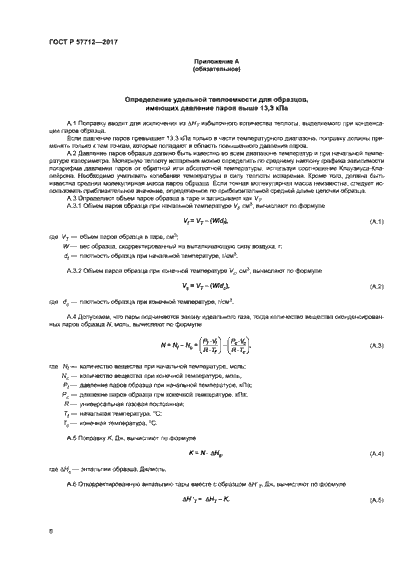

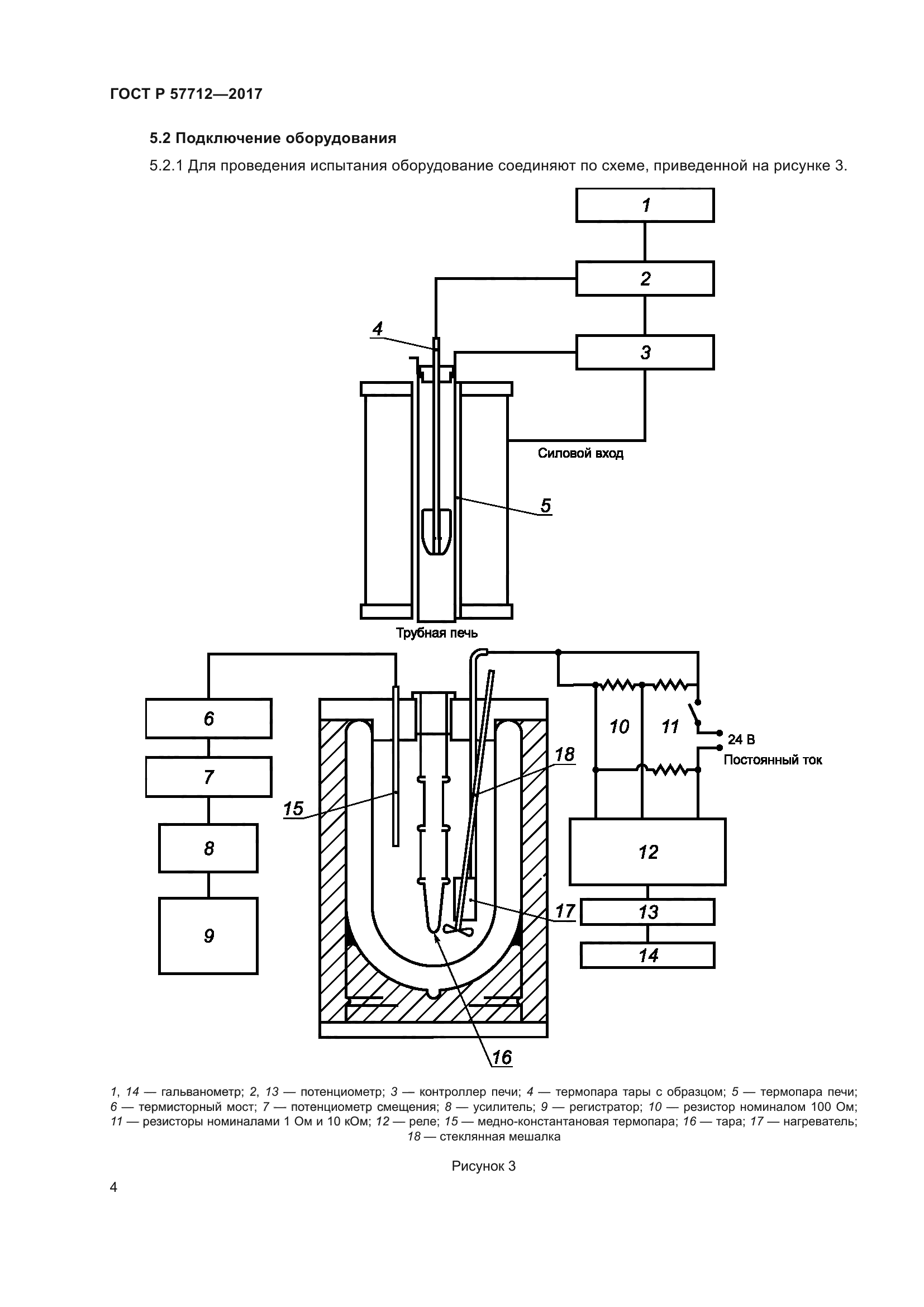

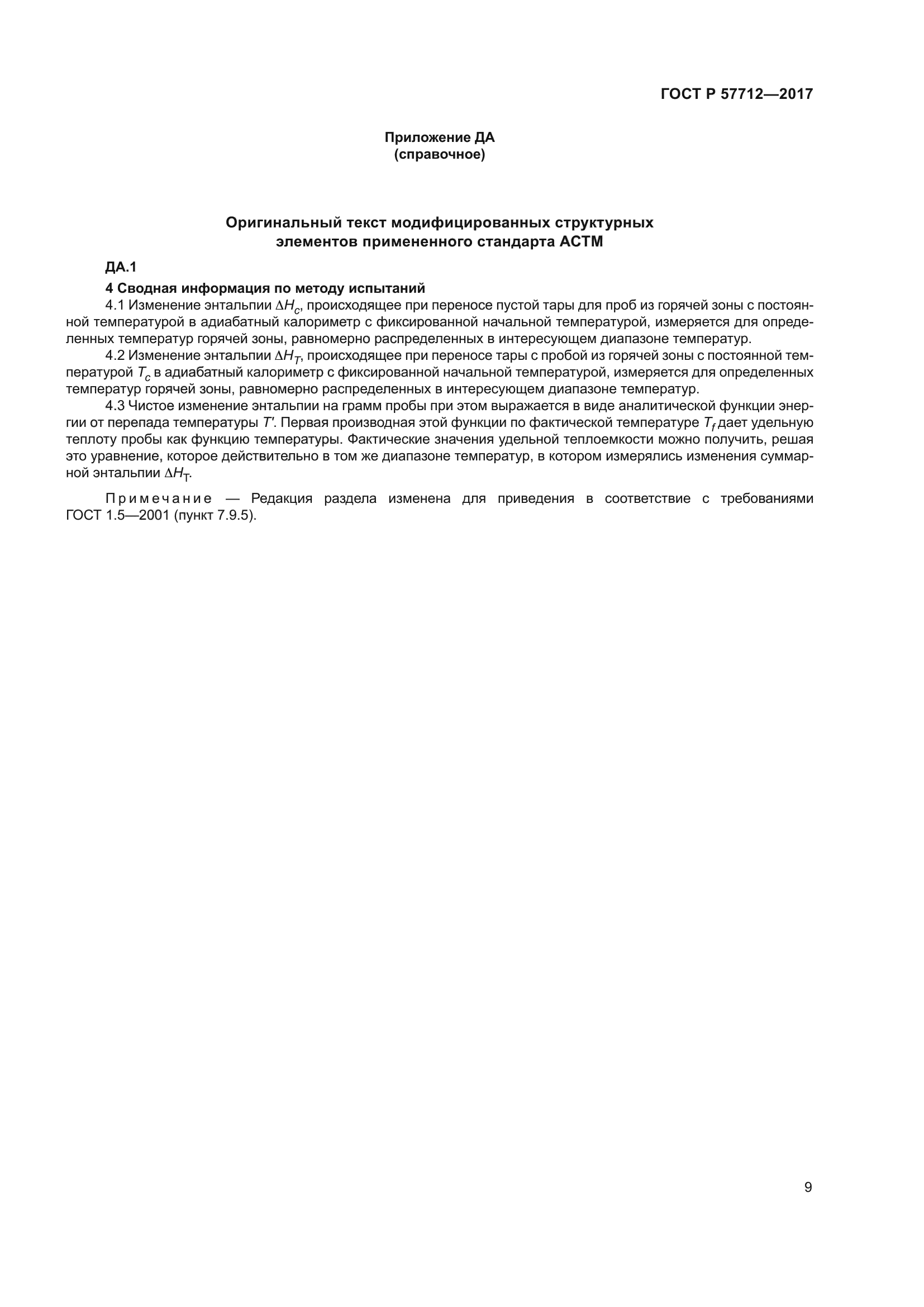

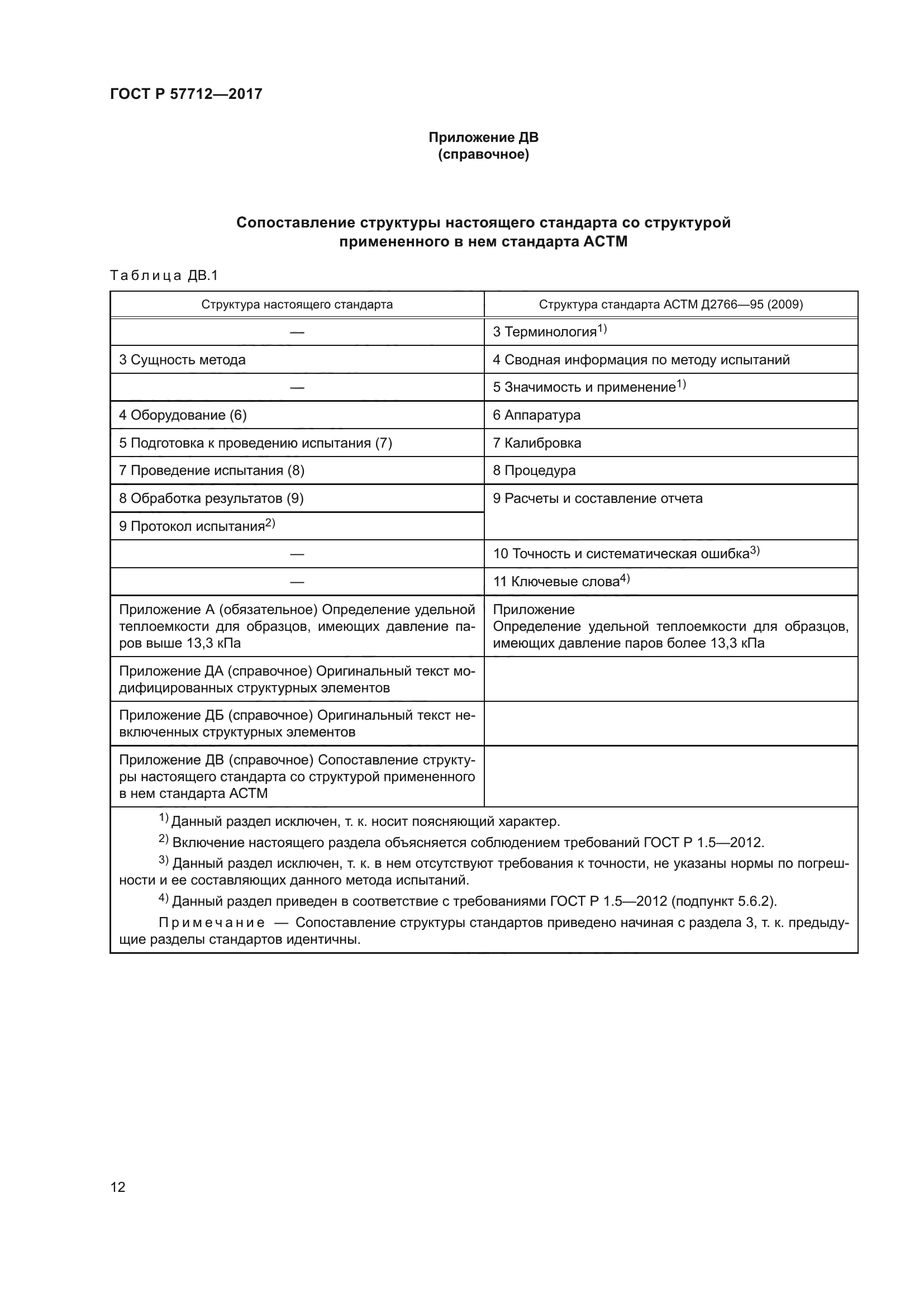

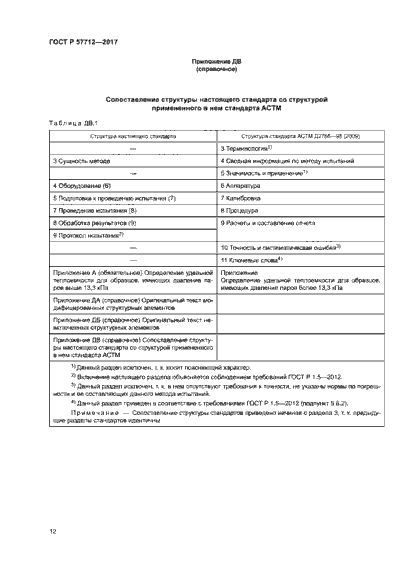

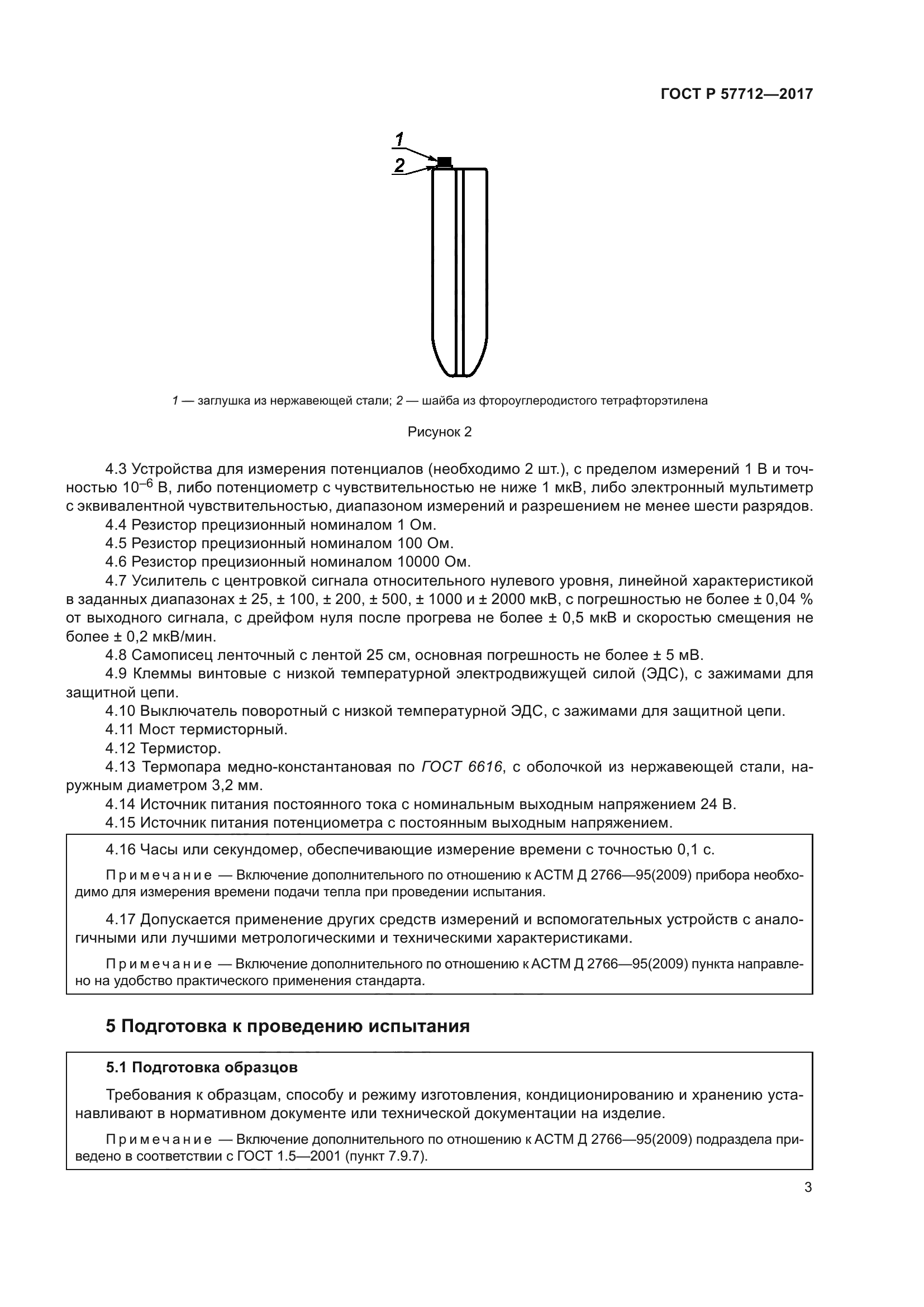

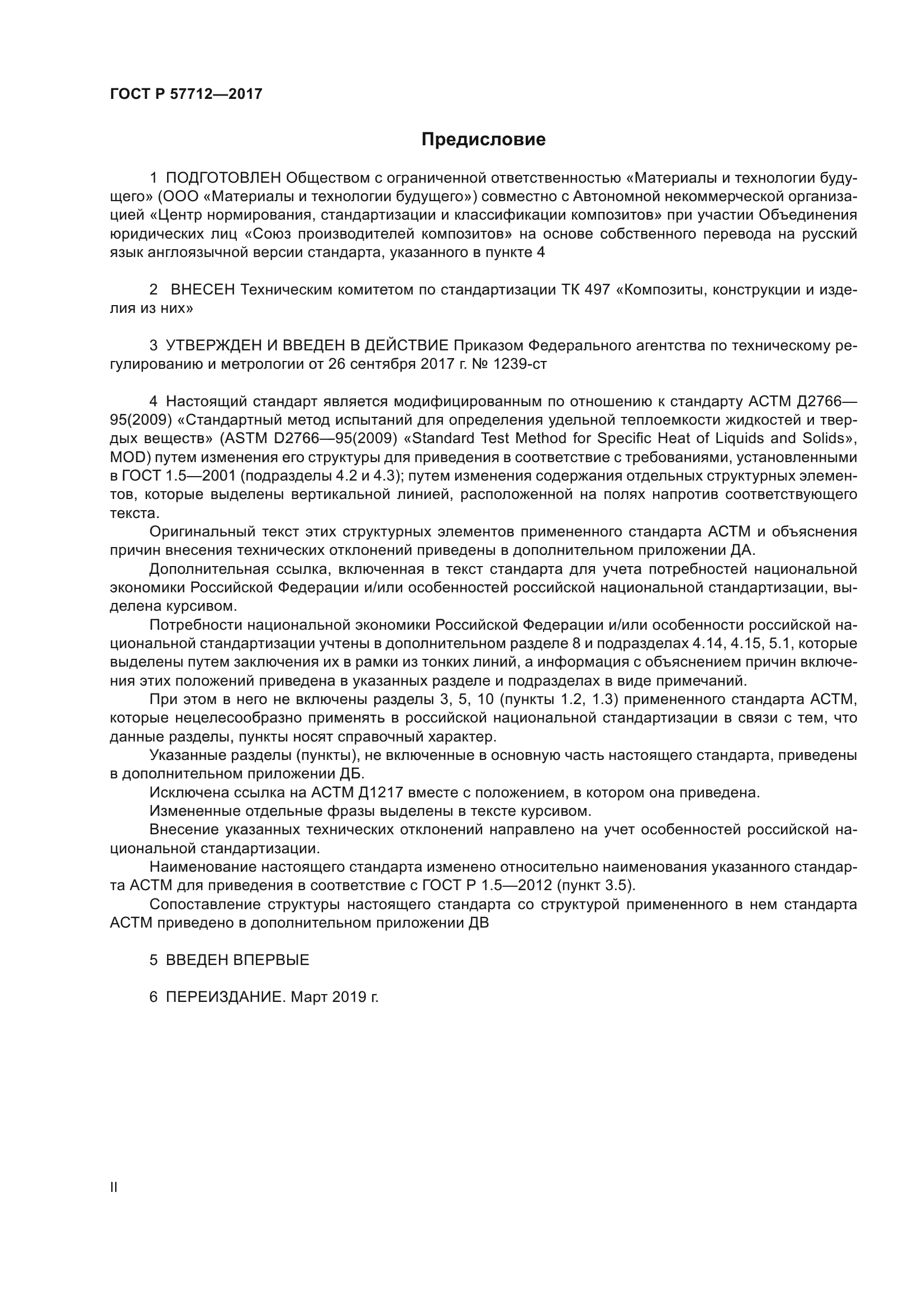

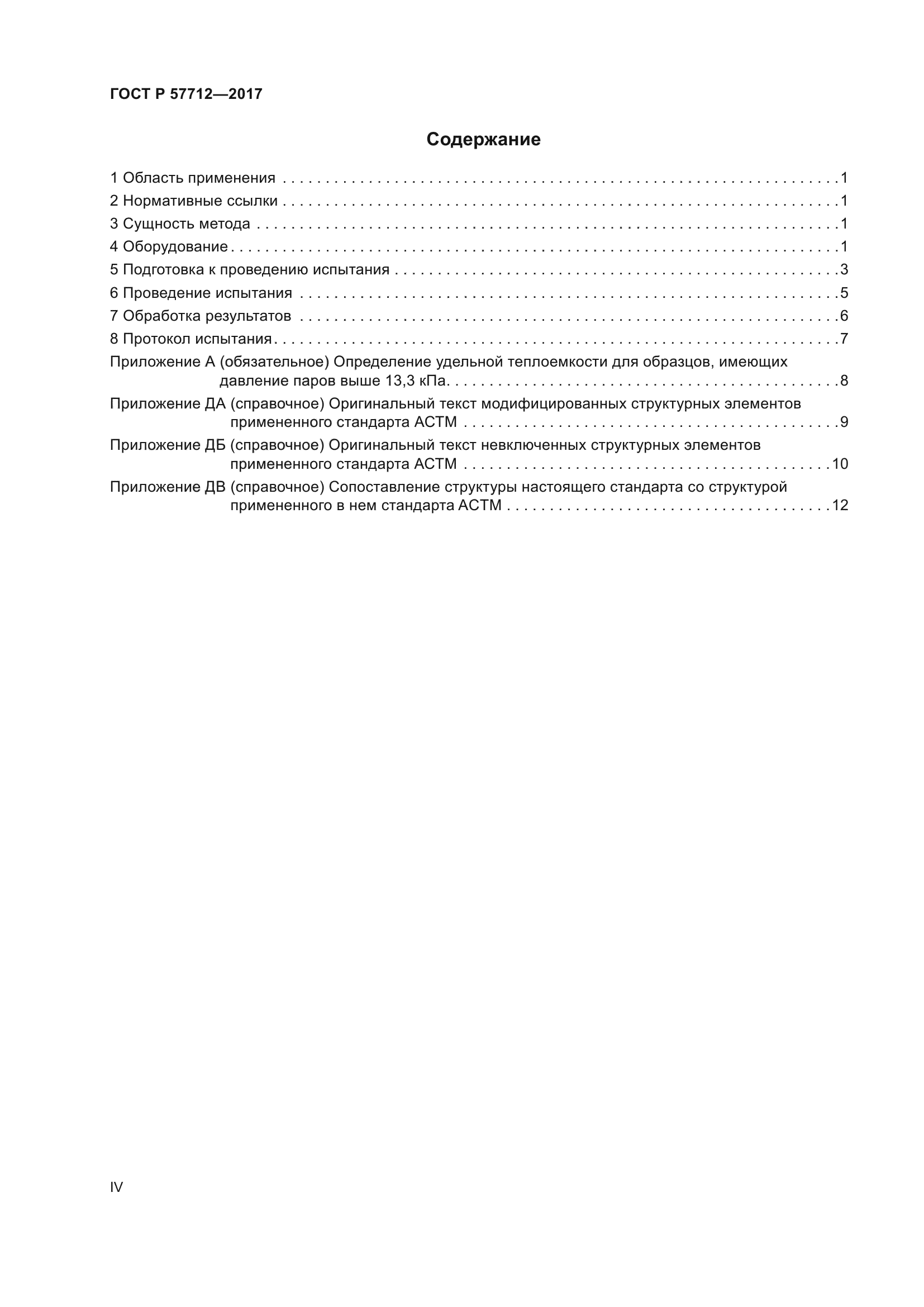

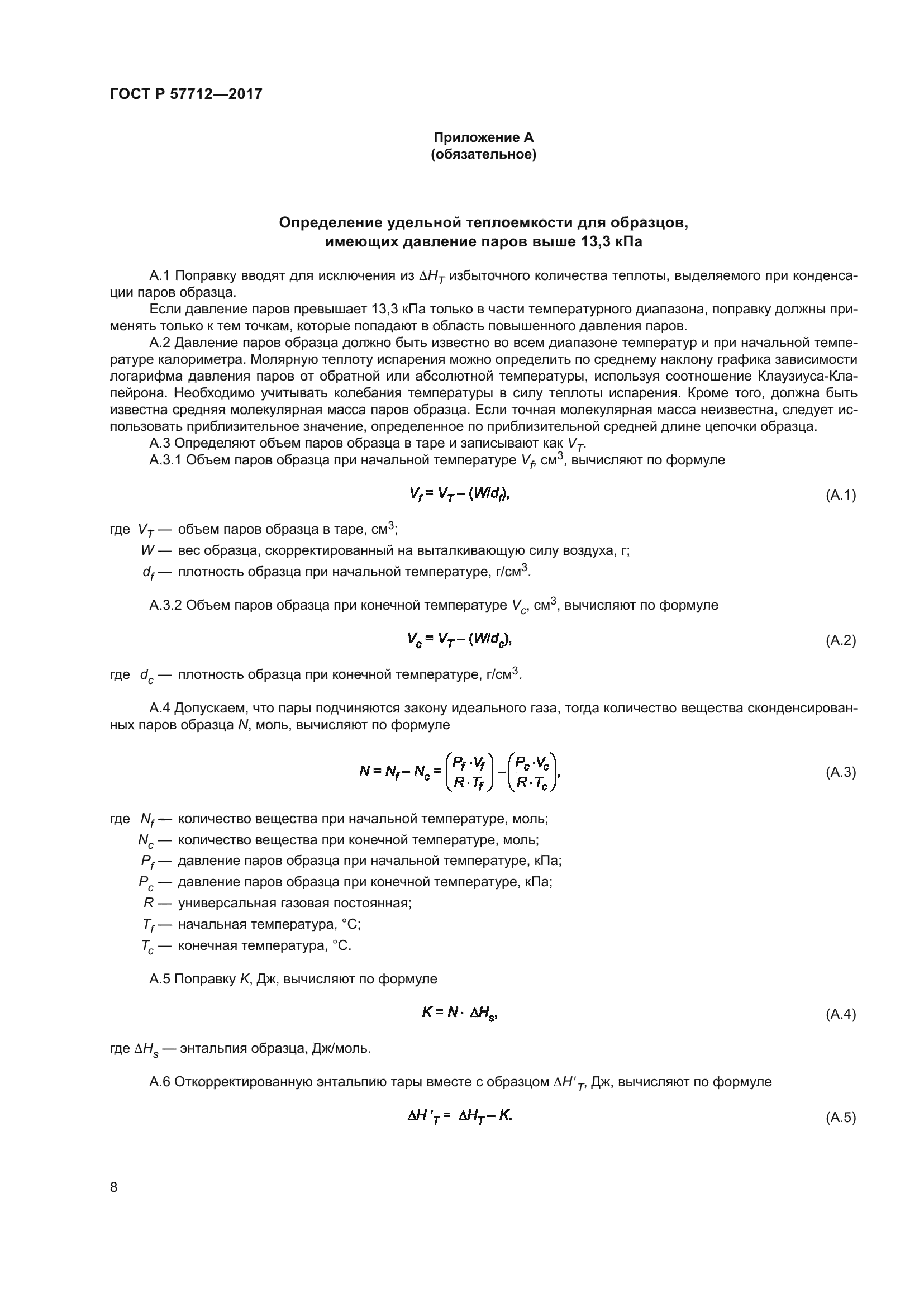

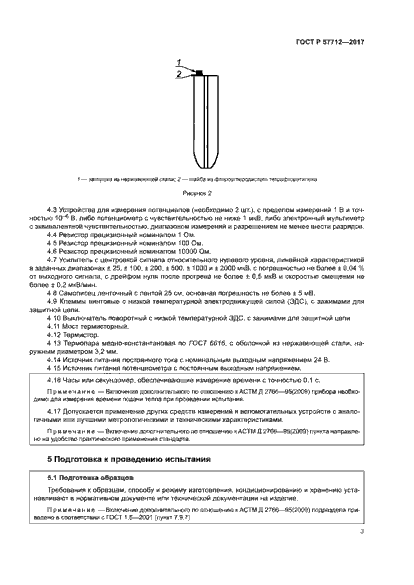

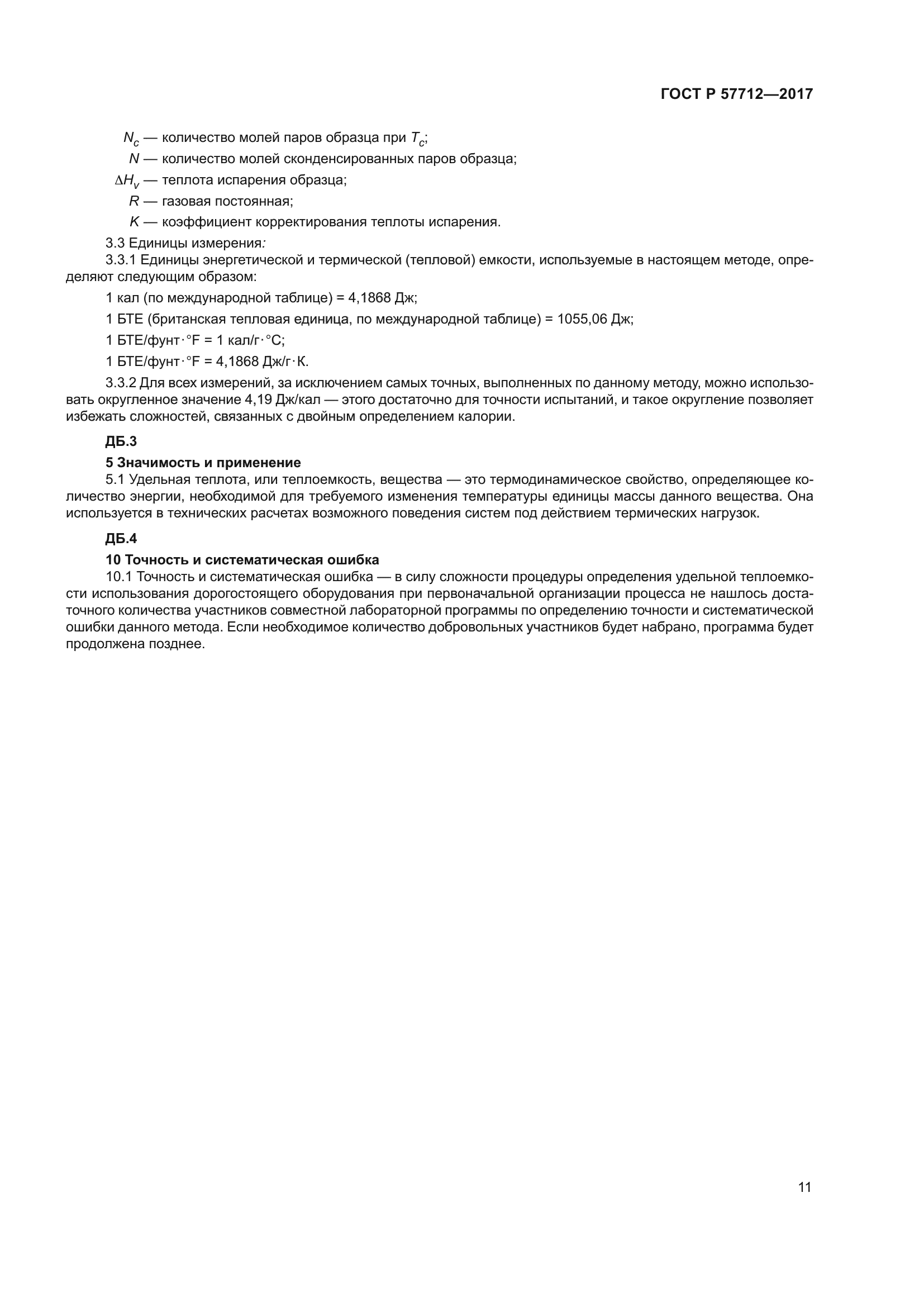

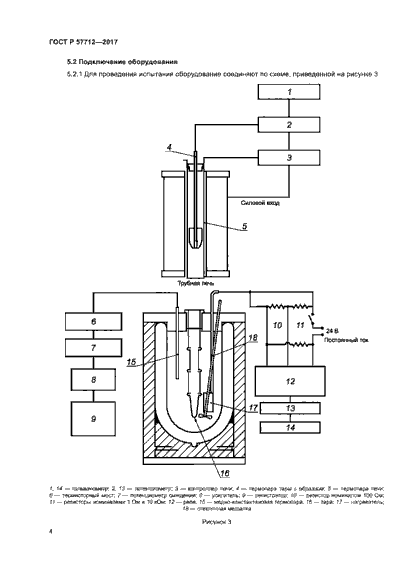

Текст ГОСТ Р 57712-2017



Другие ГОСТы

ГОСТ Р 56794-2015 Композиты полимерные. Метод определения стойкости к разрушению под воздействием концентрированной квазистатической вдавливающей нагрузки
ГОСТ Р 56684-2015 Композиты полимерные. Метод определения стойкости к разрушению сэндвич-конструкций
ГОСТ Р 56761-2015 Композиты полимерные. Метод определения твердости по Барколу
ГОСТ Р 57928-2017 Композиты полимерные. Метод определения тепловыделения при горении с использованием проточного калориметра, работающего по термопарному принципу
ГОСТ Р 57948-2017 Композиты полимерные. Метод определения ударной вязкости образцов без надреза
ГОСТ Р 56815-2015 Композиты полимерные. Метод определения удельной работы расслоения в условиях отрыва GIC
ГОСТ 33685-2015 Композиты полимерные. Метод определения удельной работы расслоения в условиях сдвига GIIC
ГОСТ Р 57694-2017 Композиты полимерные. Метод определения характеристик при отверждении термореактивных смол
ГОСТ Р 57041-2016 Композиты полимерные. Метод определения характеристик при изгибе изогнутой балки
ГОСТ Р 57866-2017 Композиты полимерные. Метод определения характеристик при изгибе
ГОСТ Р 56793-2015 Композиты полимерные. Метод определения усталостного расслоения однонаправленно-армированных композитов
ГОСТ Р 57049-2016 Композиты полимерные. Метод определения усталости при сдвиге материалов внутреннего слоя «сэндвич»-конструкций
ГОСТ Р 57142-2016 Композиты полимерные. Метод определения усадочных напряжений в ориентированных органических стеклах
ГОСТ Р 57152-2016 Композиты полимерные. Метод определения упруго-высокоэластических и релаксационных характеристик органических стекол

Дополнительная информация

Английское название
Введен в действие	01.02.2018
Дата издания	28.03.2019
