ГОСТ Р 56794-2015

Композиты полимерные. Метод определения стойкости к разрушению под воздействием концентрированной квазистатической вдавливающей нагрузки

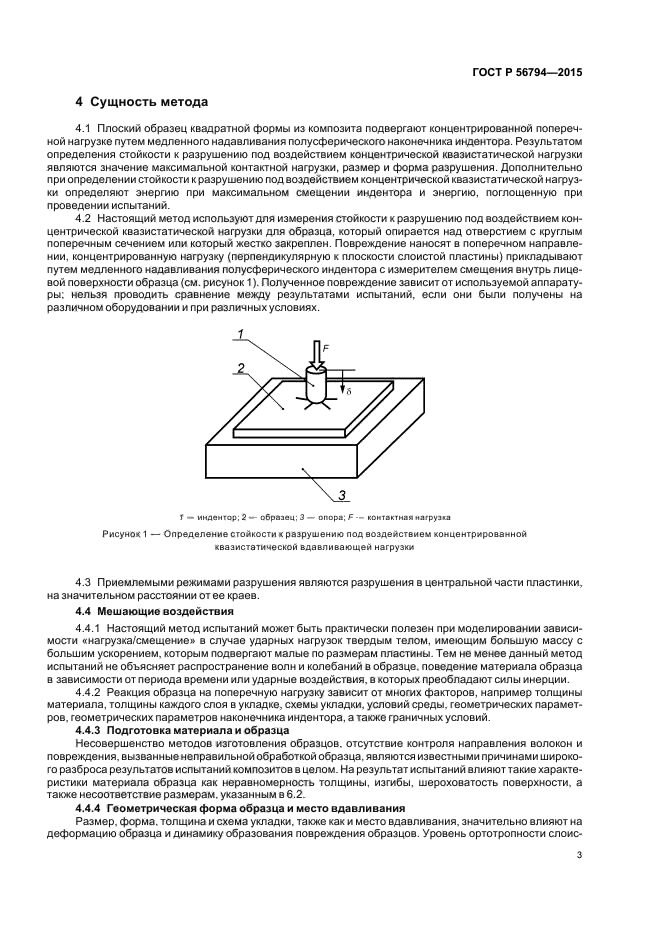

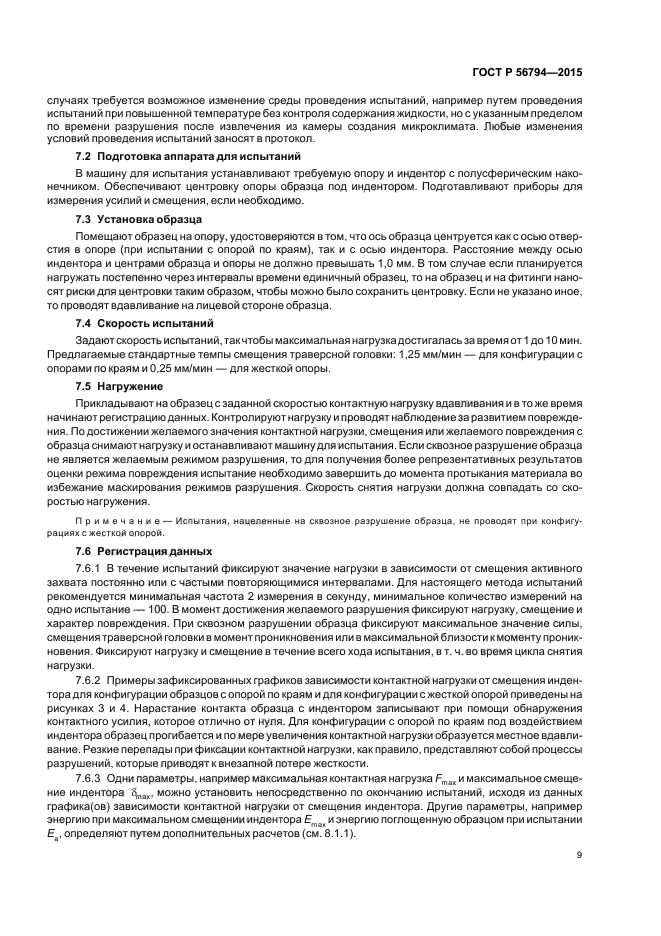

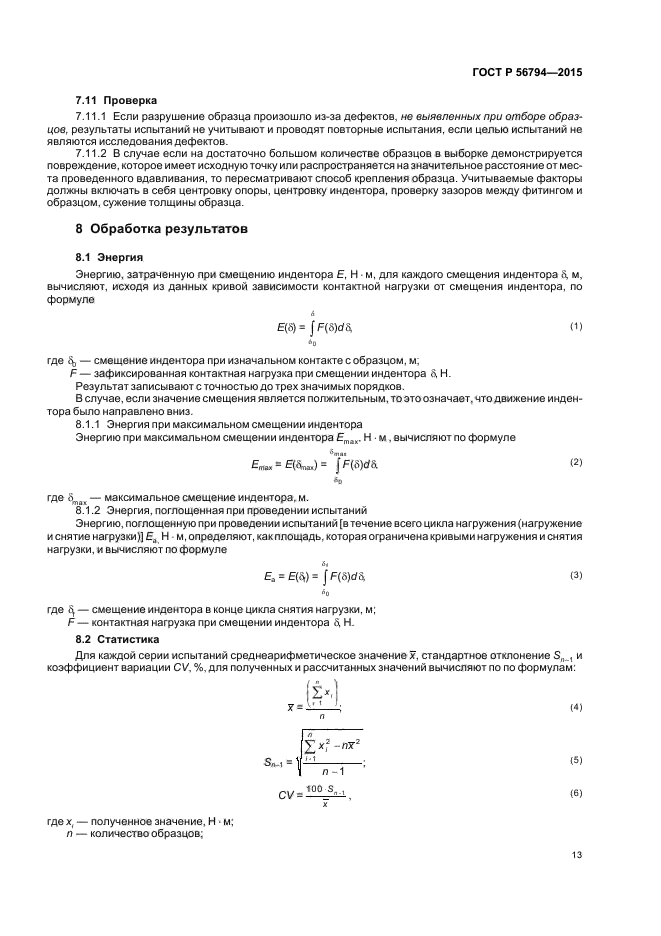

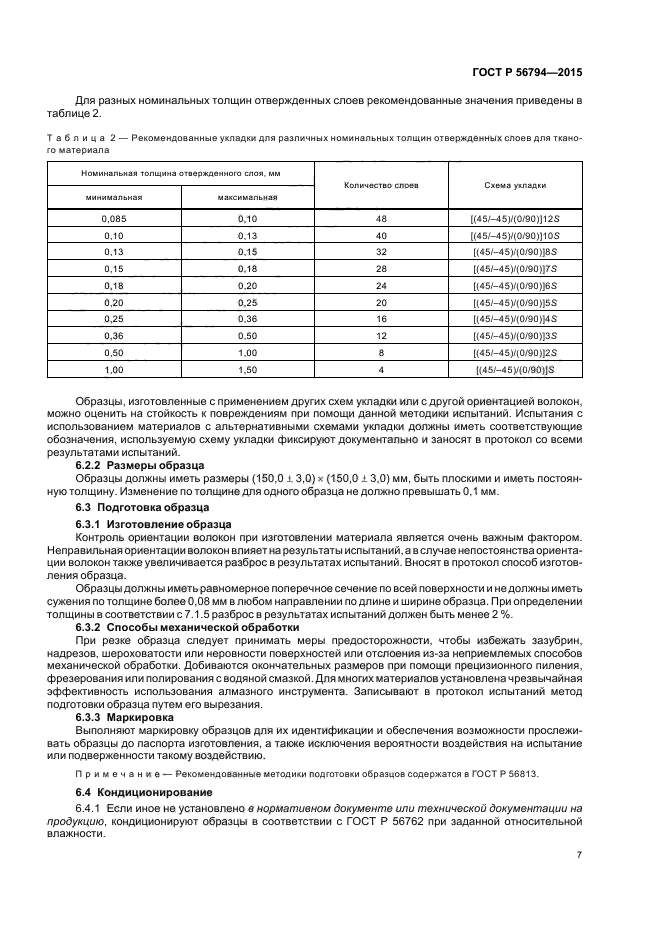

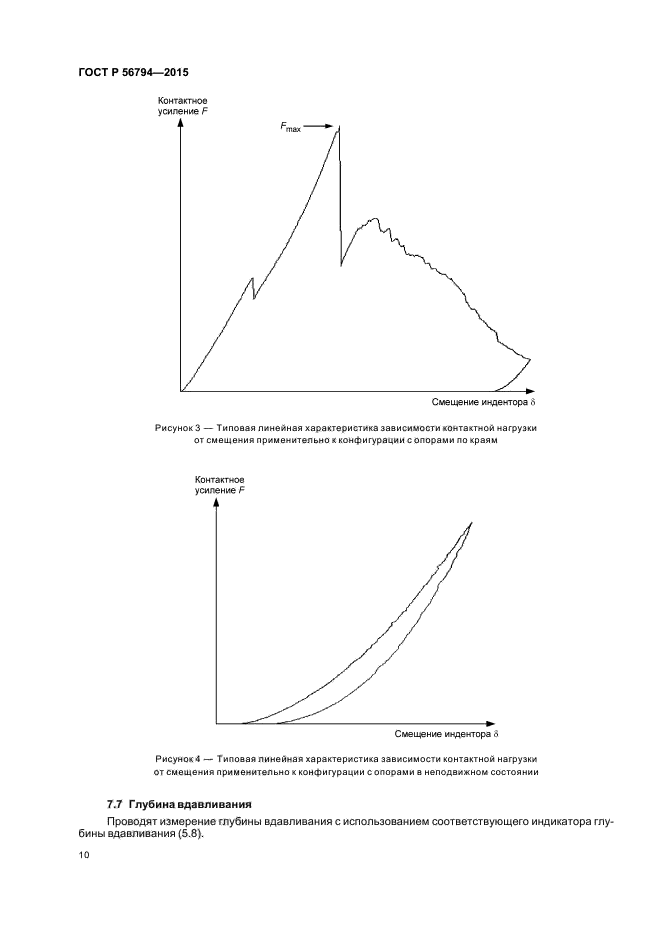

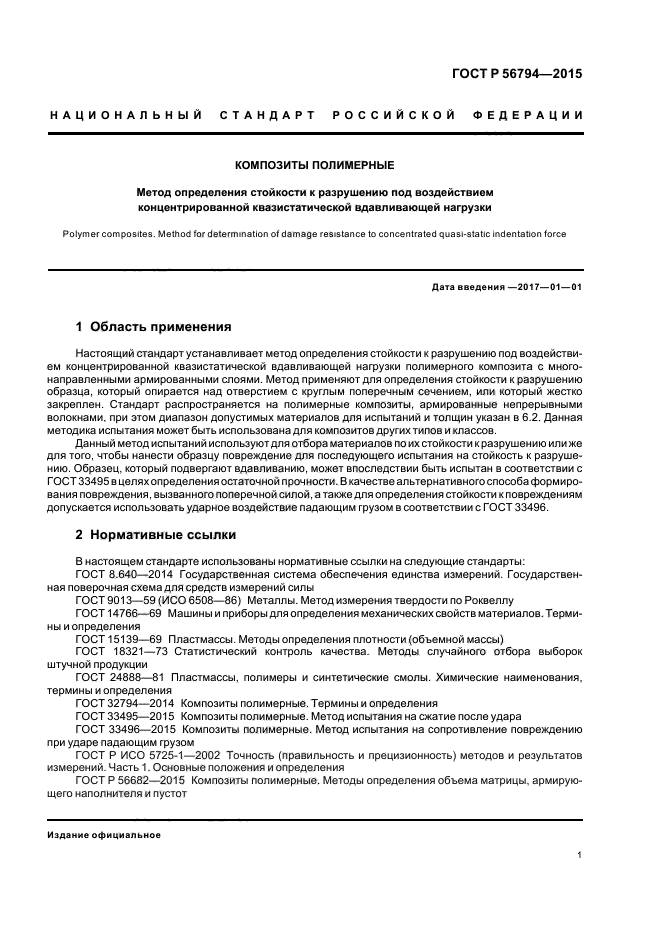

действующий Настоящий стандарт устанавливает метод определения стойкости к разрушению под воздействием концентрированной квазистатической вдавливающей нагрузки полимерного композита с много направленными армированными слоями. Метод применяют для определения стойкости к разрушению образца, который опирается над отверстием с круглым поперечным сечением, или который жестко закреплен. Стандарт распространяется на полимерные композиты, армированные непрерывными волокнами, при этом диапазон допустимых материалов для испытаний и толщин указан в 6.2. Данная методика испытания может быть использована для композитов других типов и классов

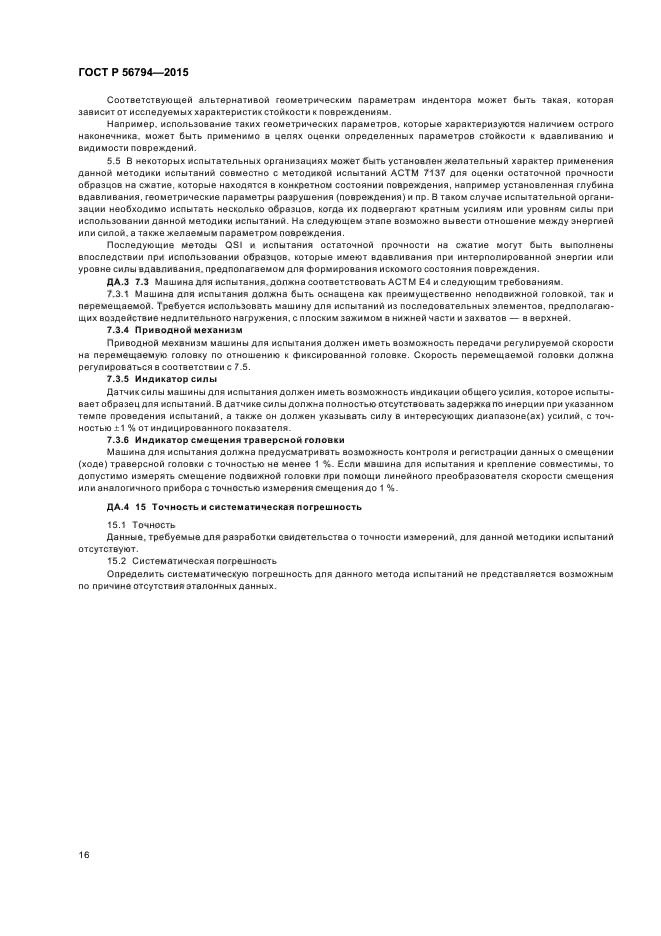

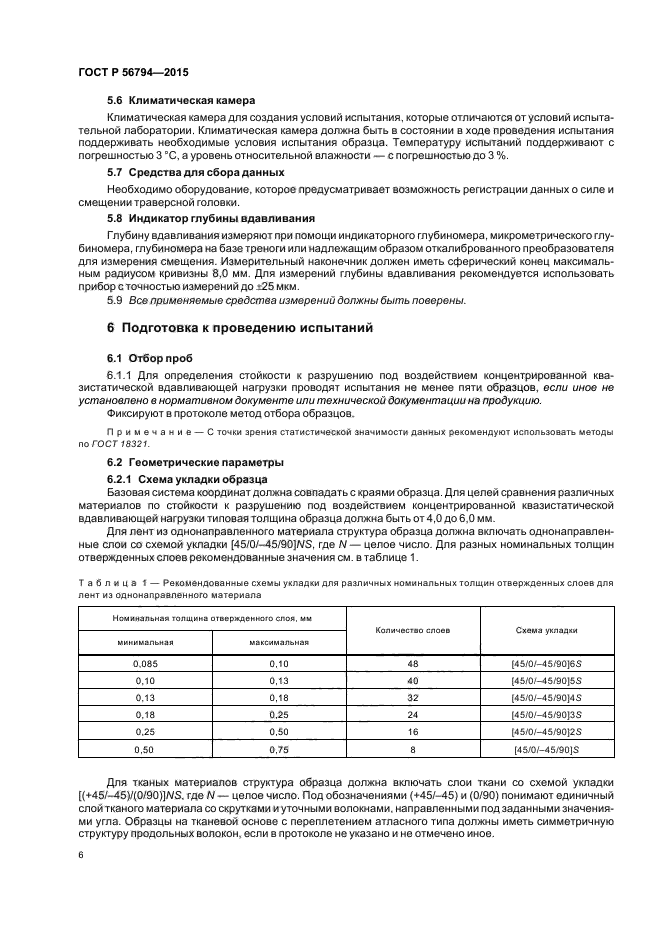

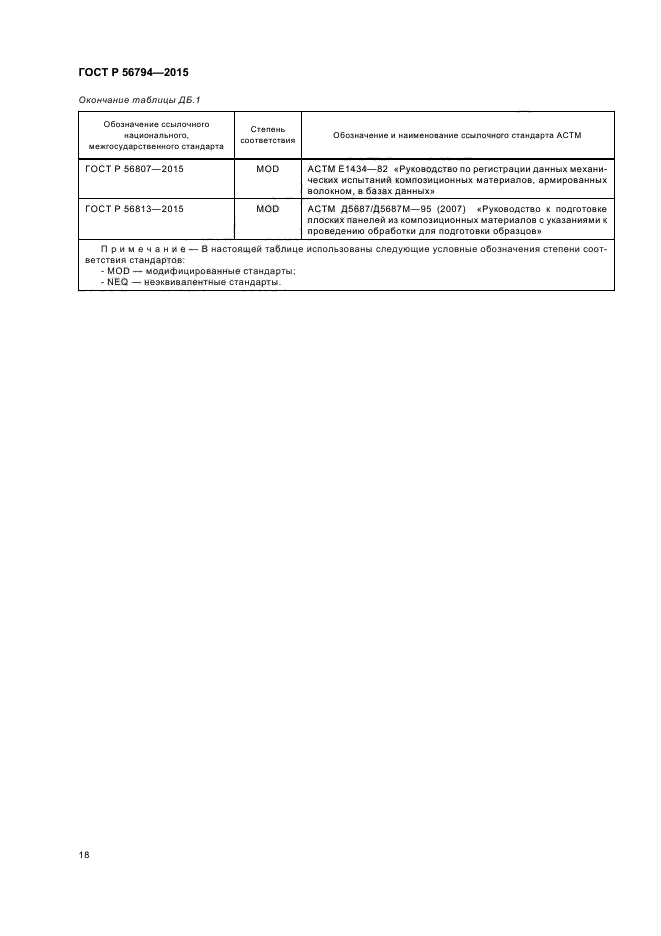

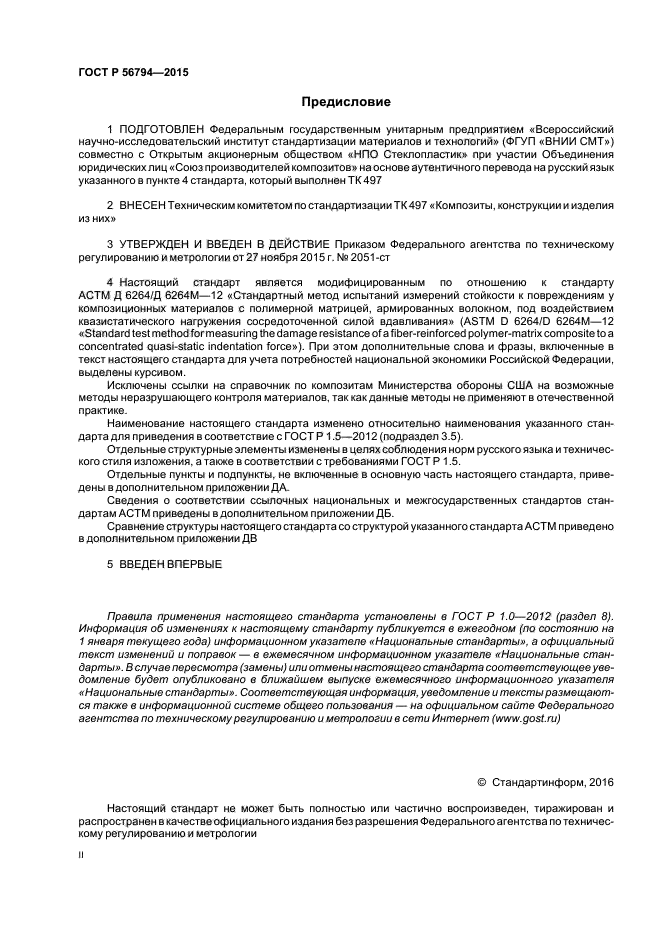

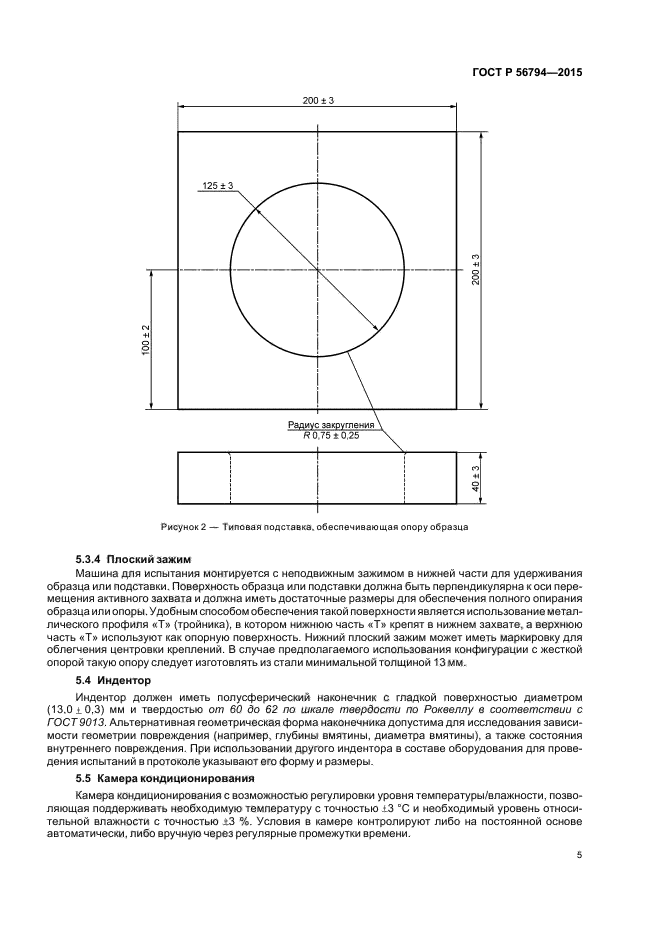

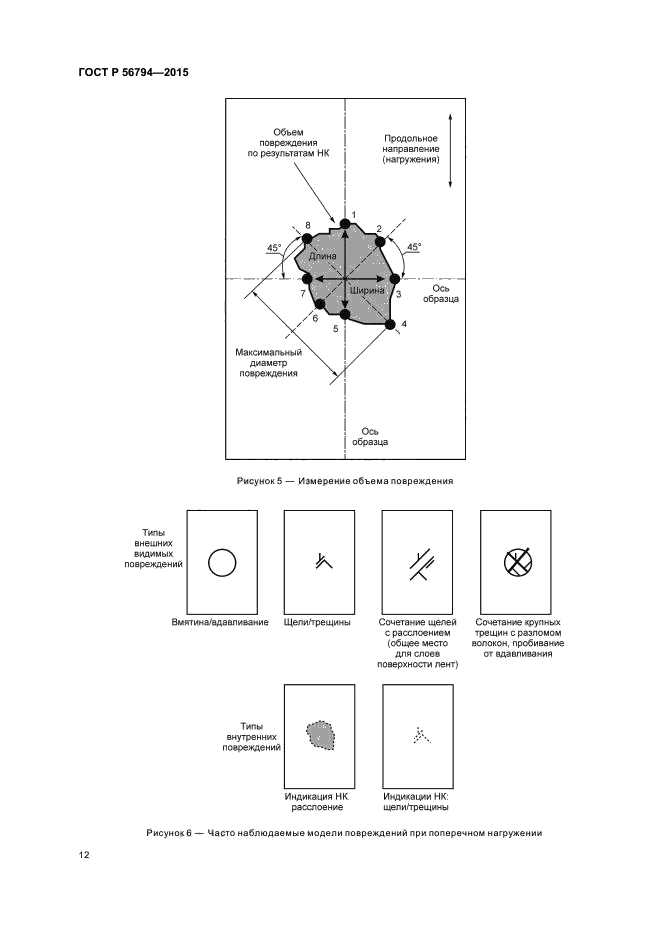

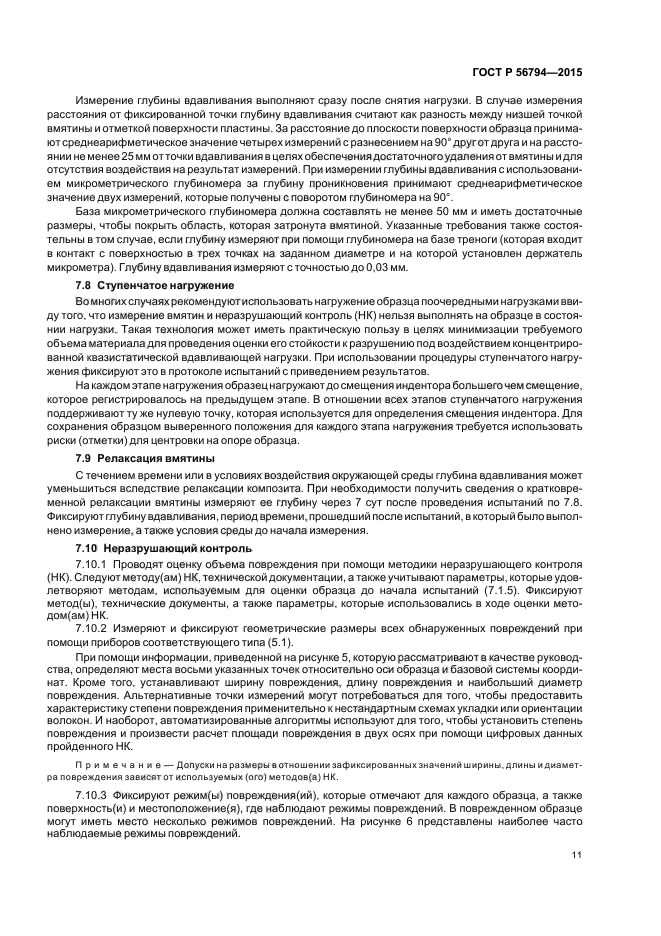

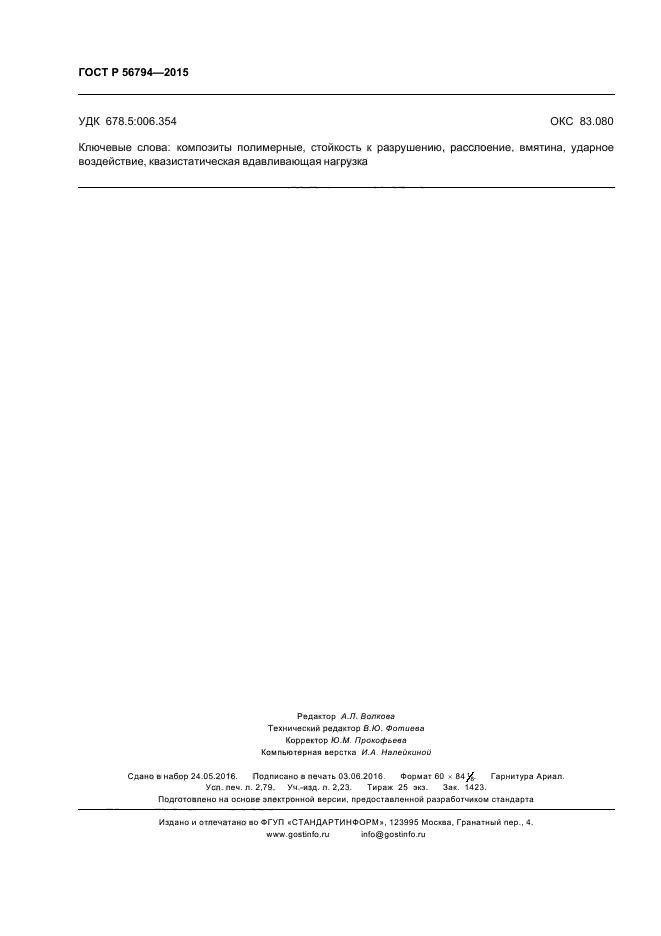

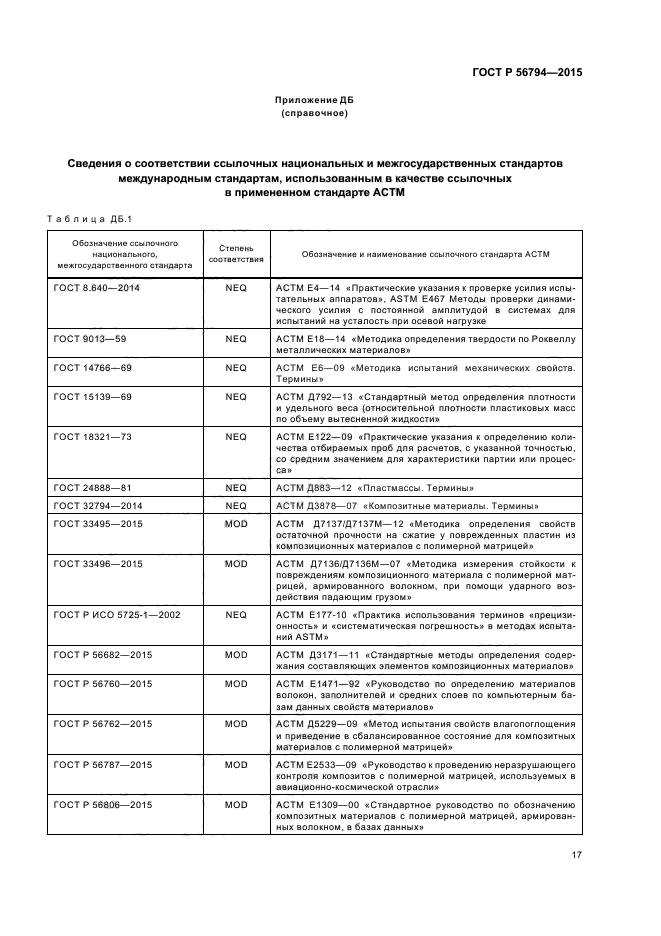

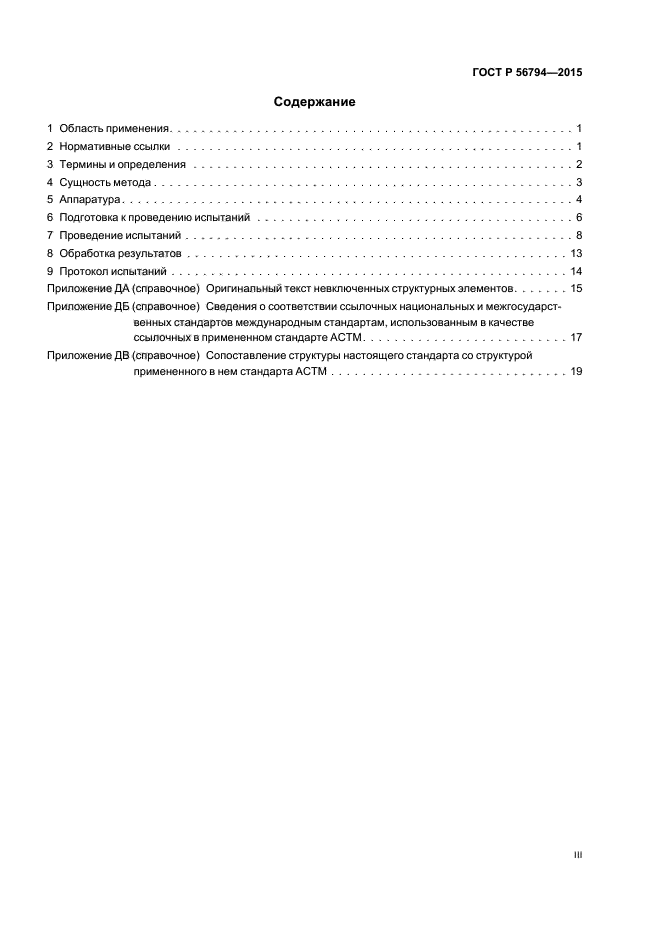

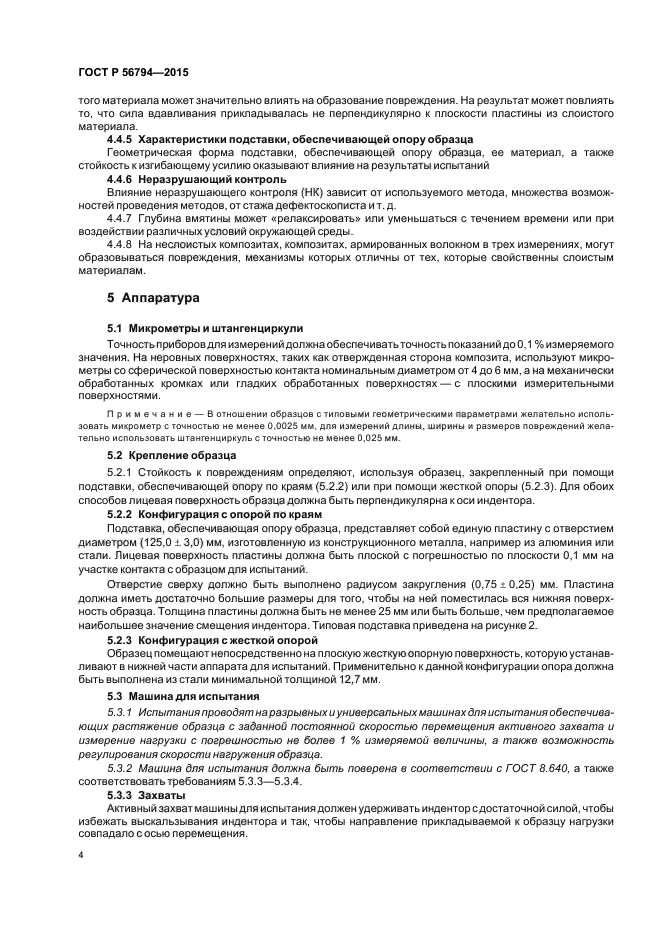

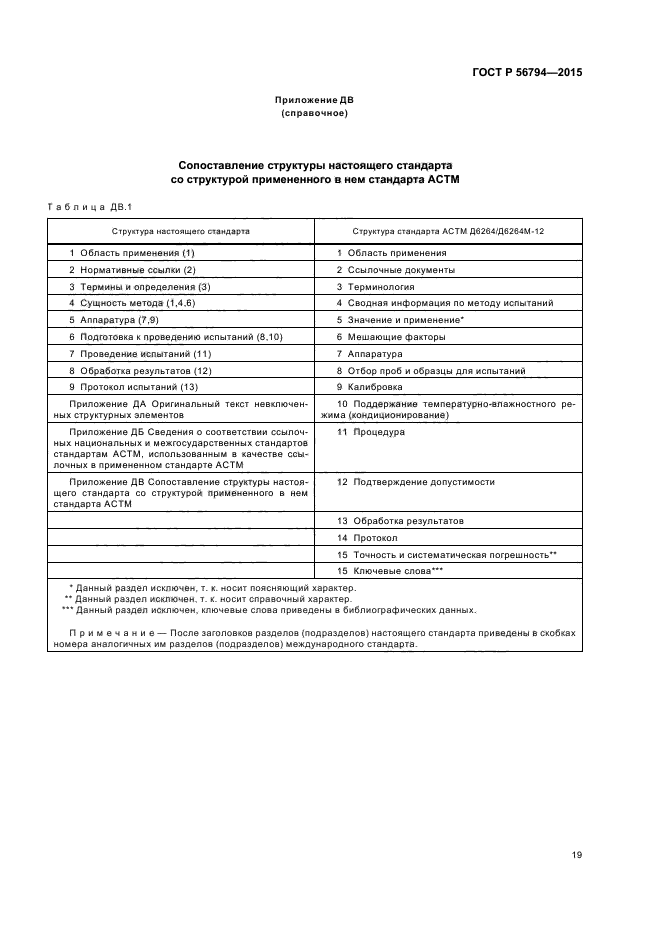

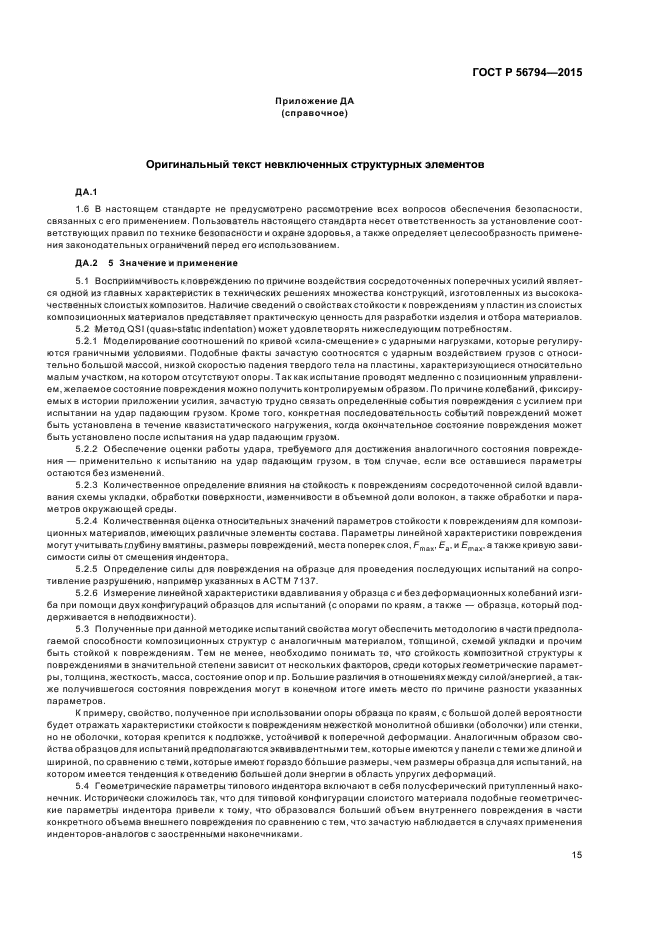

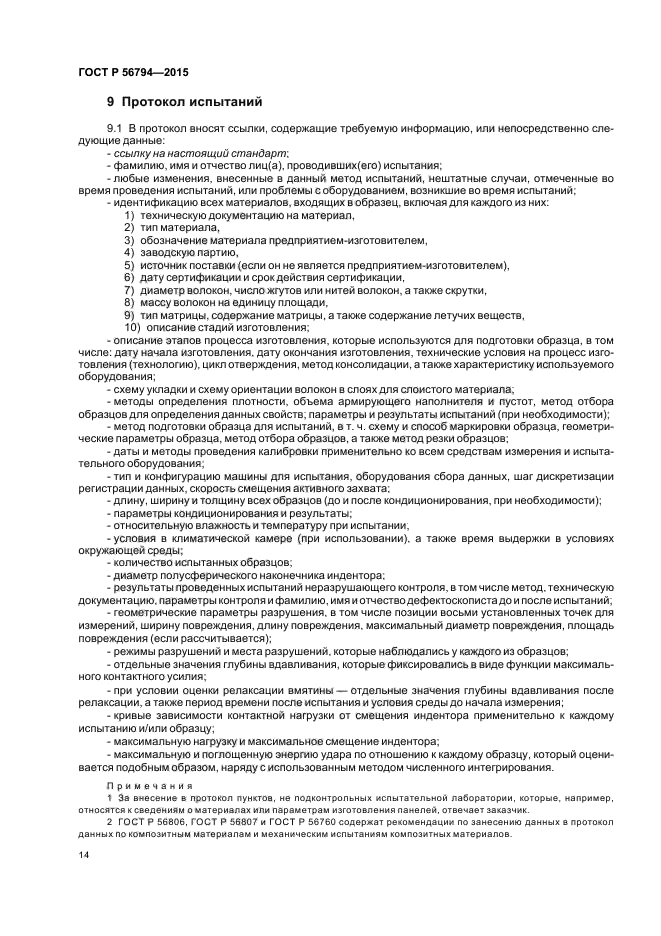

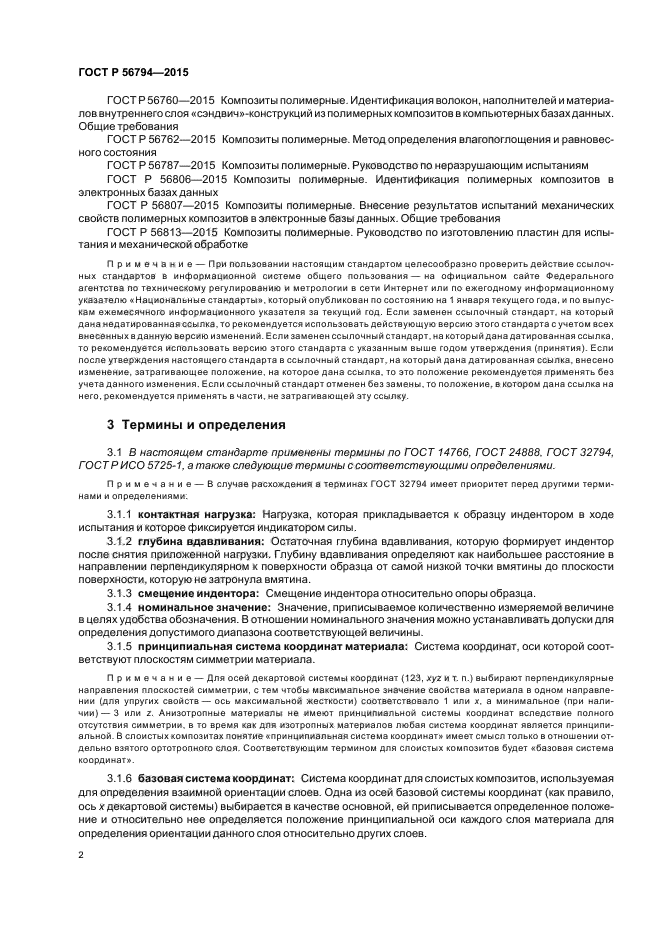

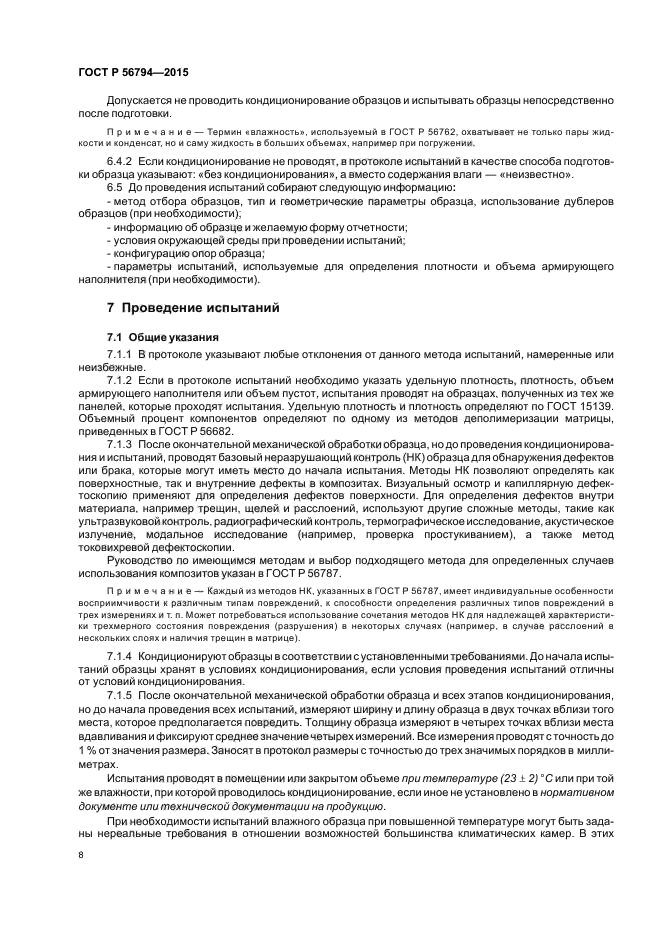

Текст ГОСТ Р 56794-2015



Другие ГОСТы

ГОСТ Р 57834-2017 Композиты полимерные. Метод определения прочности при сдвиге клеевого соединения
ГОСТ Р 57066-2016 Композиты полимерные. Метод определения прочности при сдвиге клеевого соединения внахлест
ГОСТ Р 56679-2015 Композиты полимерные. Метод определения пустот
ГОСТ Р 57565-2017 Композиты полимерные. Метод определения реакционной способности ненасыщенных полиэфирных и винилэфирных смол при температуре 82,2 °C
ГОСТ Р 57929-2017 Композиты полимерные. Метод определения сохраняемости характеристик пожарной опасности после воздействия искусственных климатических факторов
ГОСТ Р 56678-2019 Композиты полимерные. Метод определения стабильности размеров материала внутреннего слоя «сэндвич»- конструкций
ГОСТ Р 56678-2015 Композиты полимерные. Метод определения стабильности размеров материала внутреннего слоя сэндвич-конструкций
ГОСТ Р 57712-2017 Композиты полимерные. Метод определения удельной теплоемкости
ГОСТ 33685-2015 Композиты полимерные. Метод определения удельной работы расслоения в условиях сдвига GIIC
ГОСТ Р 56815-2015 Композиты полимерные. Метод определения удельной работы расслоения в условиях отрыва GIC
ГОСТ Р 57948-2017 Композиты полимерные. Метод определения ударной вязкости образцов без надреза
ГОСТ Р 57928-2017 Композиты полимерные. Метод определения тепловыделения при горении с использованием проточного калориметра, работающего по термопарному принципу
ГОСТ Р 56761-2015 Композиты полимерные. Метод определения твердости по Барколу
ГОСТ Р 56684-2015 Композиты полимерные. Метод определения стойкости к разрушению сэндвич-конструкций

Дополнительная информация

Английское название
Введен в действие	01.01.2017
Дата издания	03.06.2016
