ГОСТ Р 56788-2023

Композиты полимерные. Метод определения прочности при сжатии многослойных композитов (ламинатов) с открытым отверстием

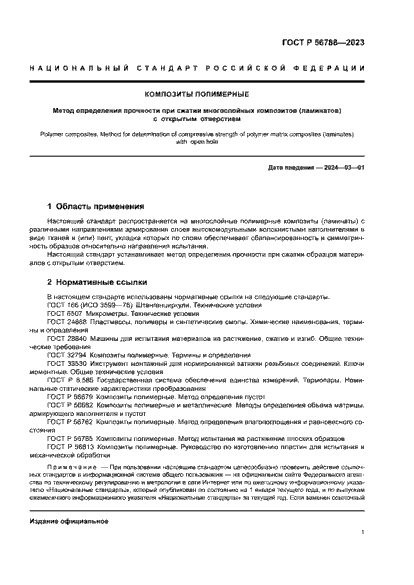

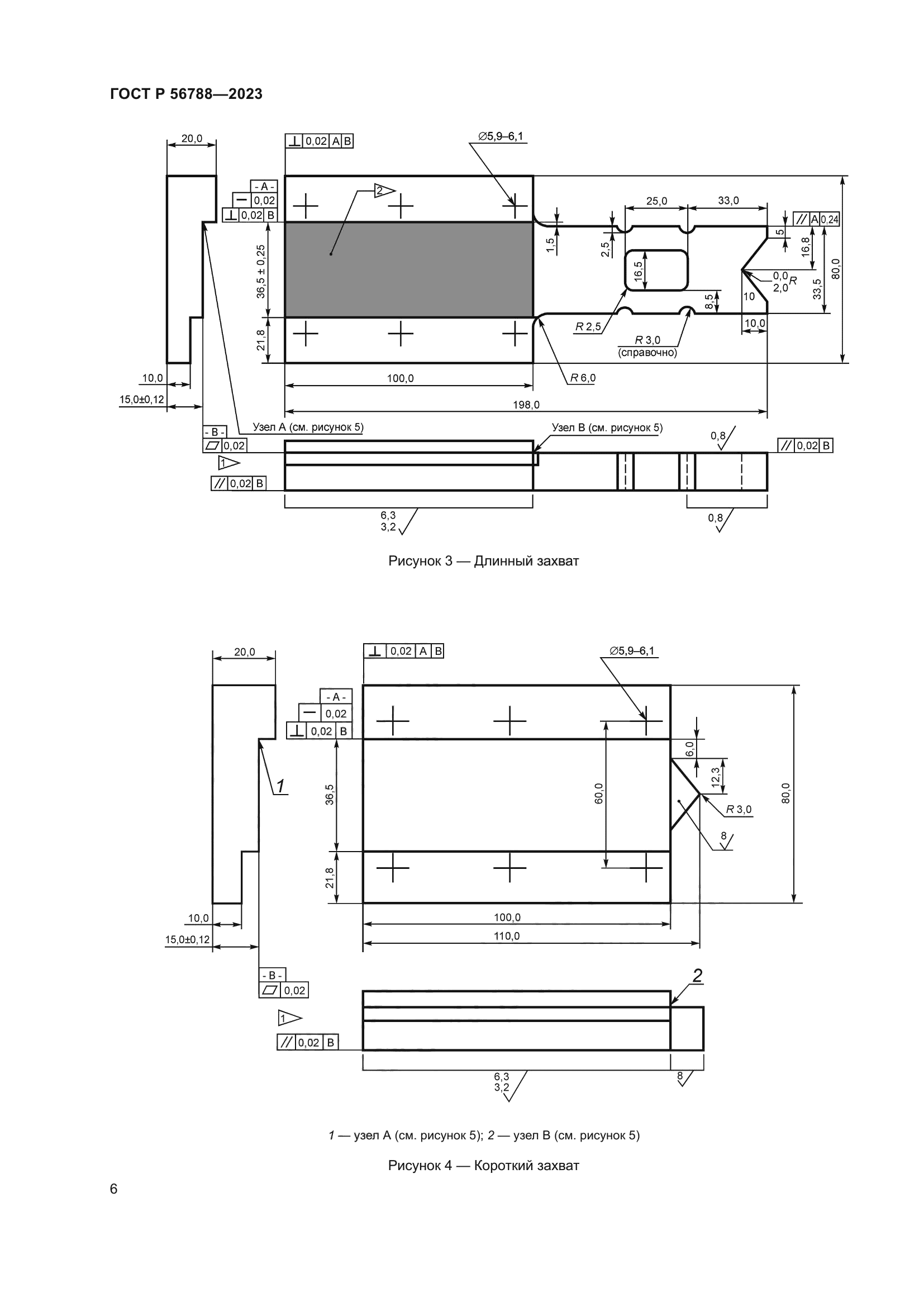

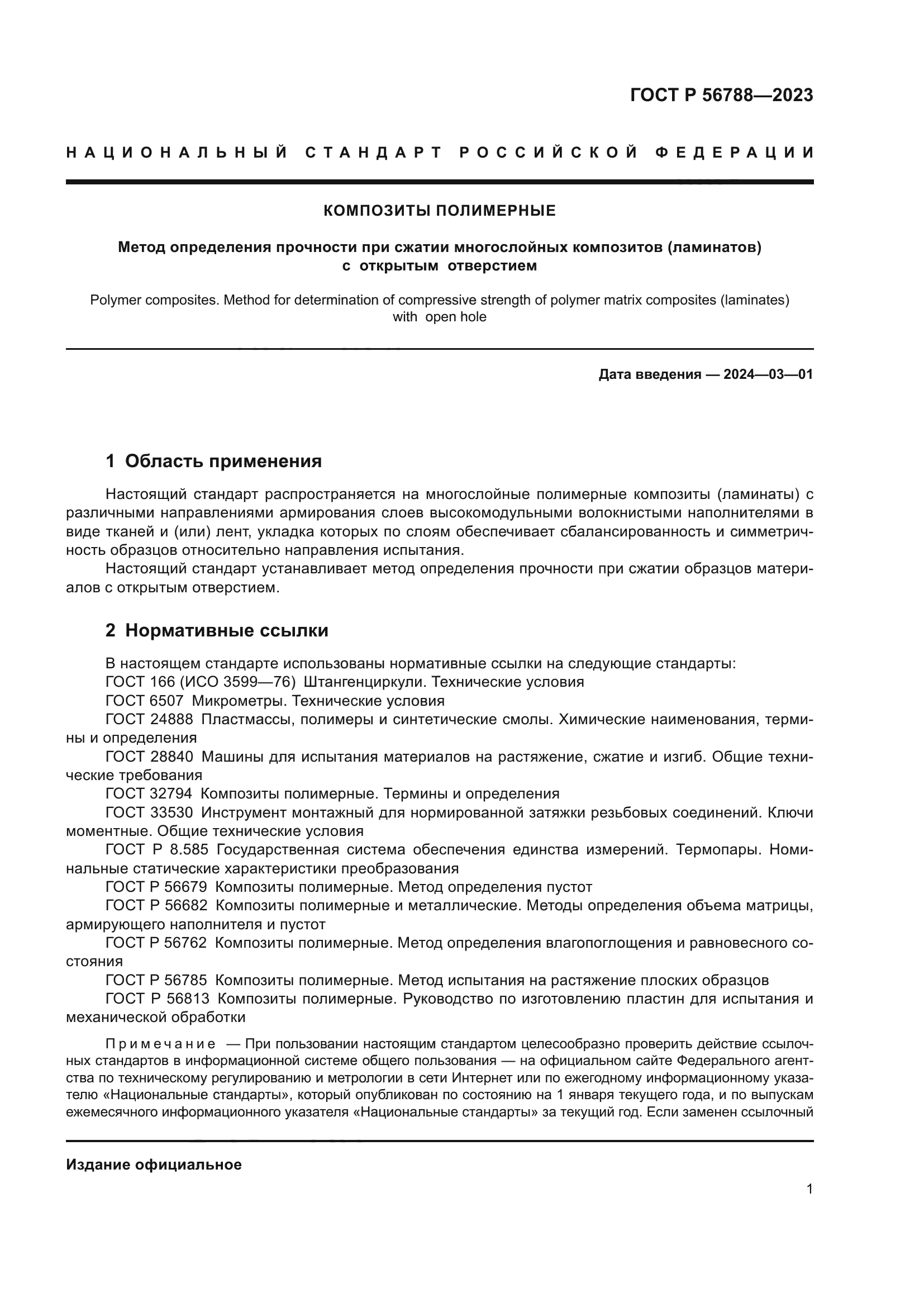

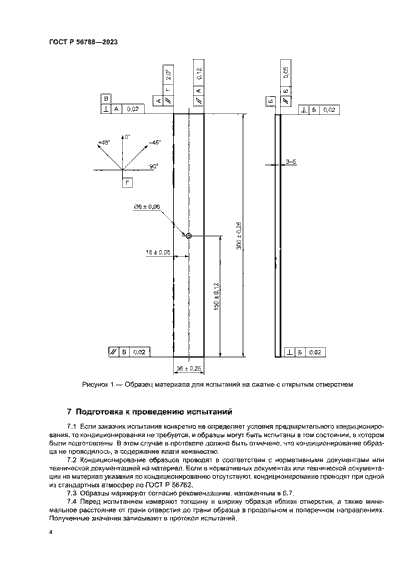

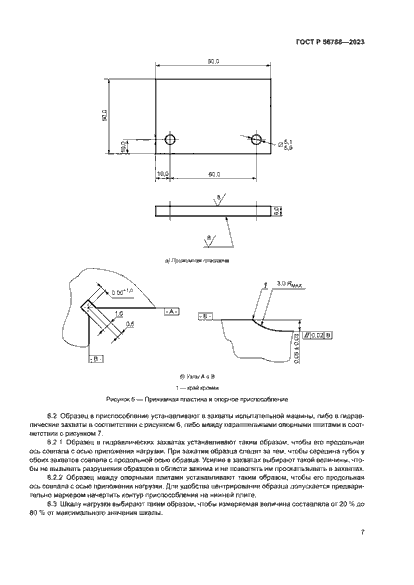

действующий Настоящий стандарт распространяется на многослойные полимерные композиты (ламинаты) с различными направлениями армирования слоев высокомодульными волокнистыми наполнителями в виде тканей и (или) лент, укладка которых по слоям обеспечивает сбалансированность и симметричность образцов относительно направления испытания. Настоящий стандарт устанавливает метод определения прочности при сжатии образцов материалов с открытым отверстием

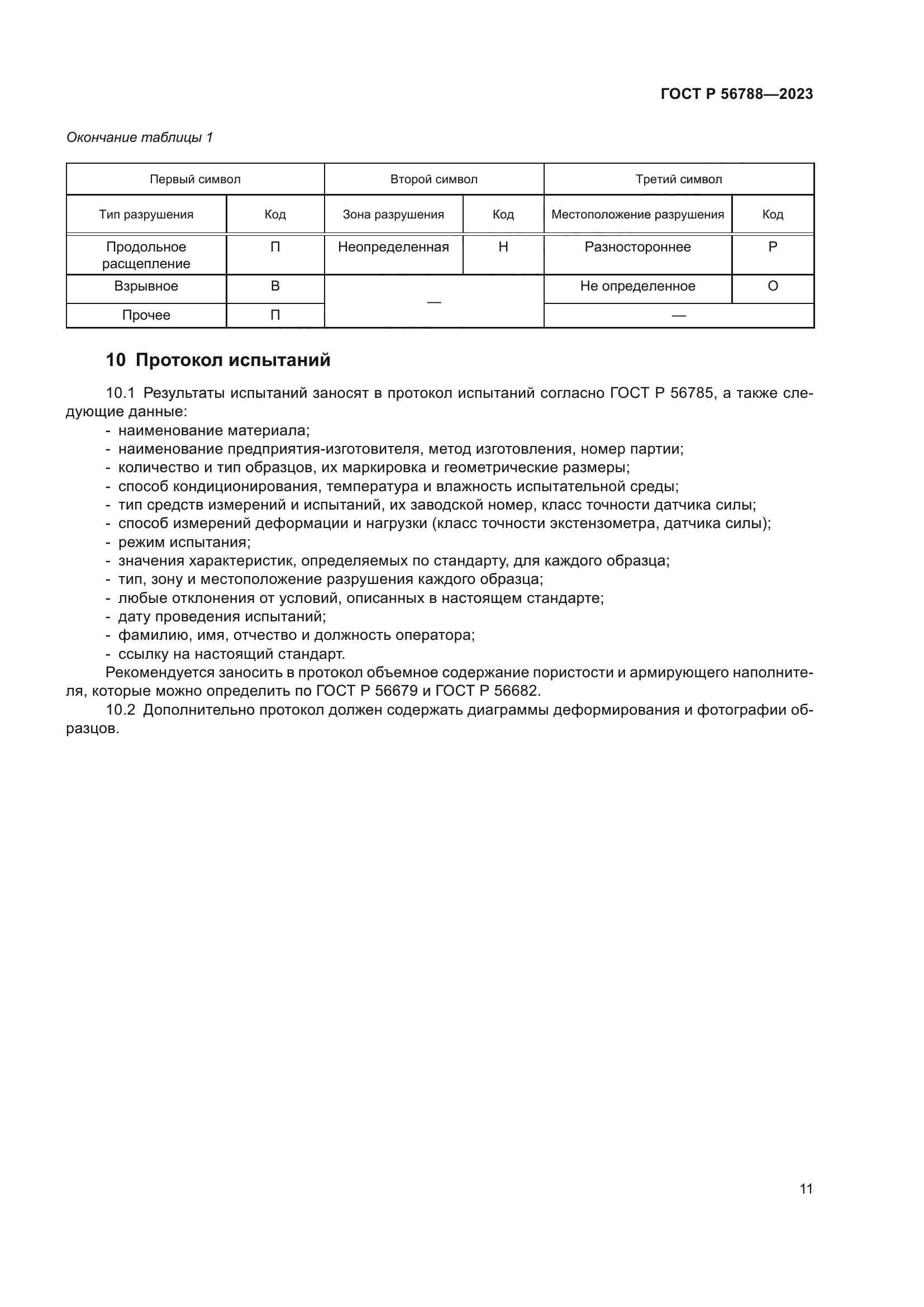

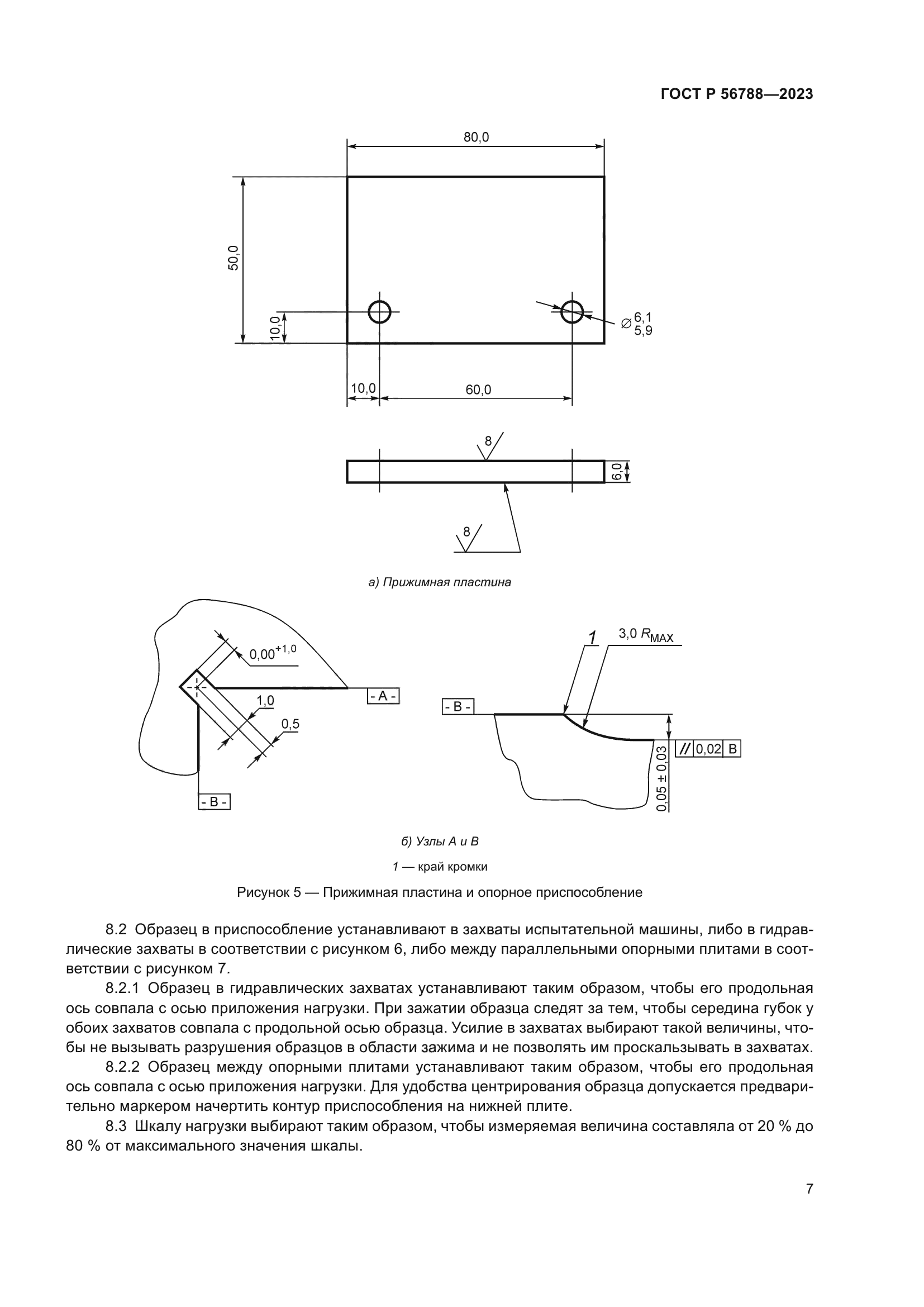

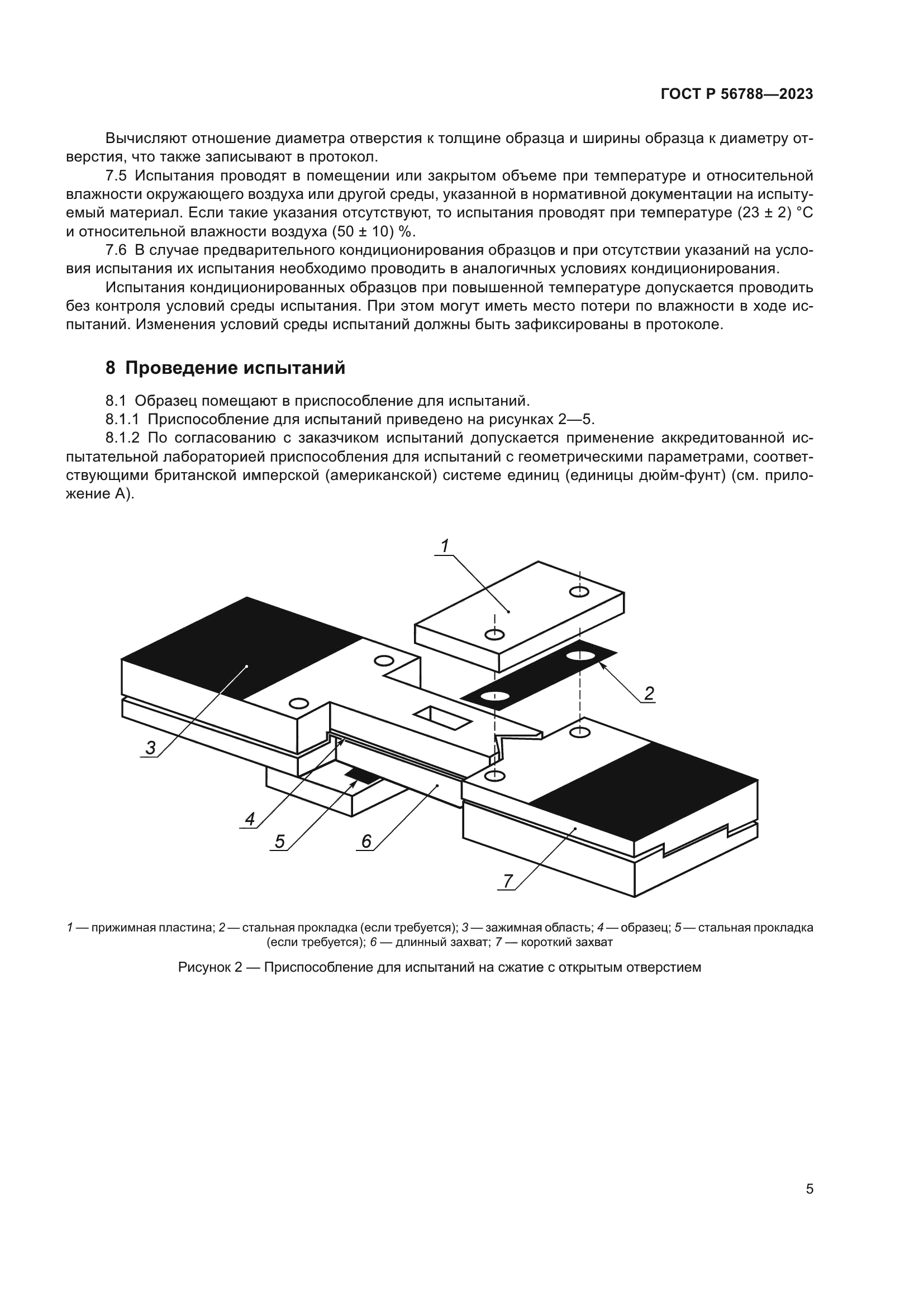

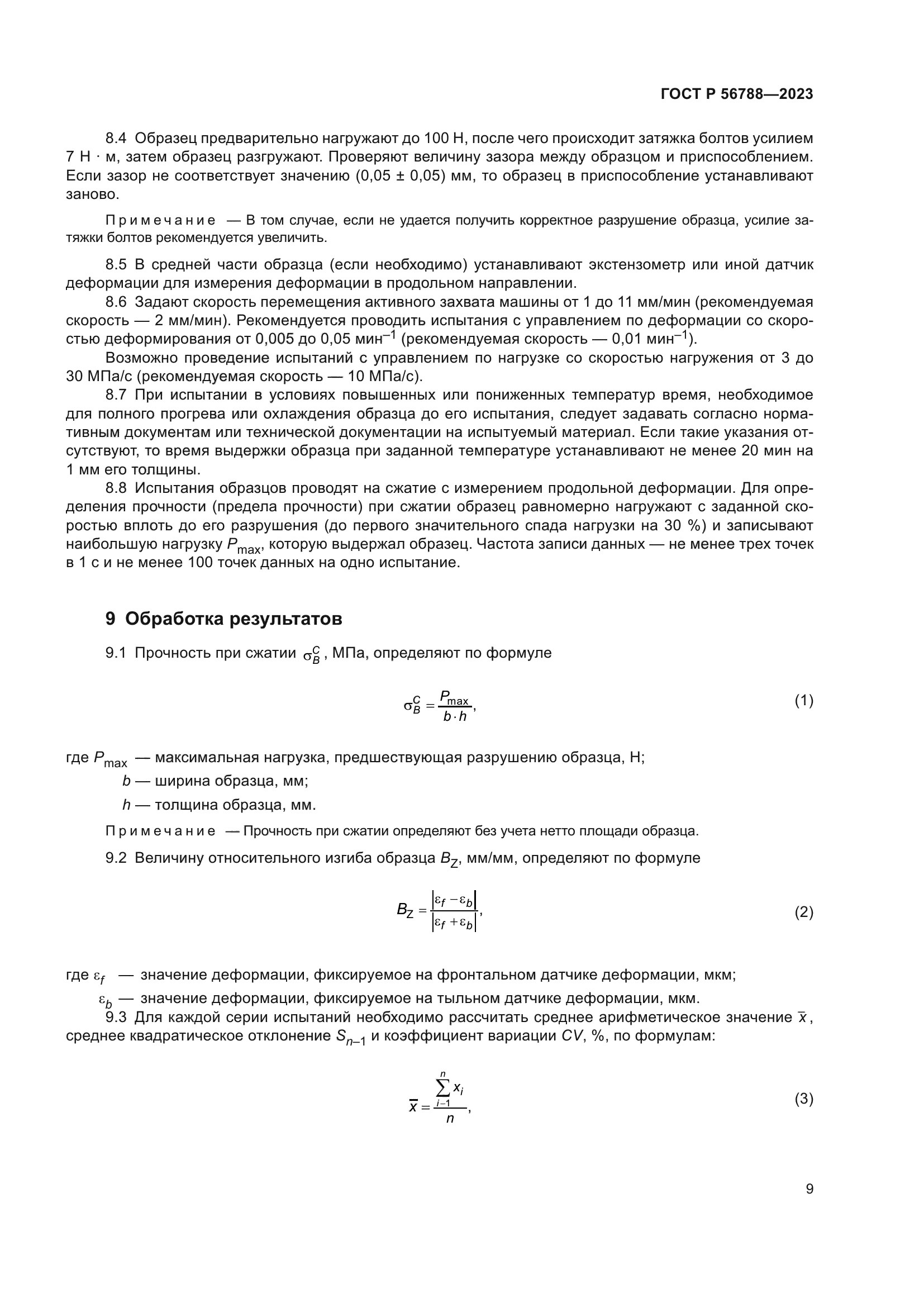

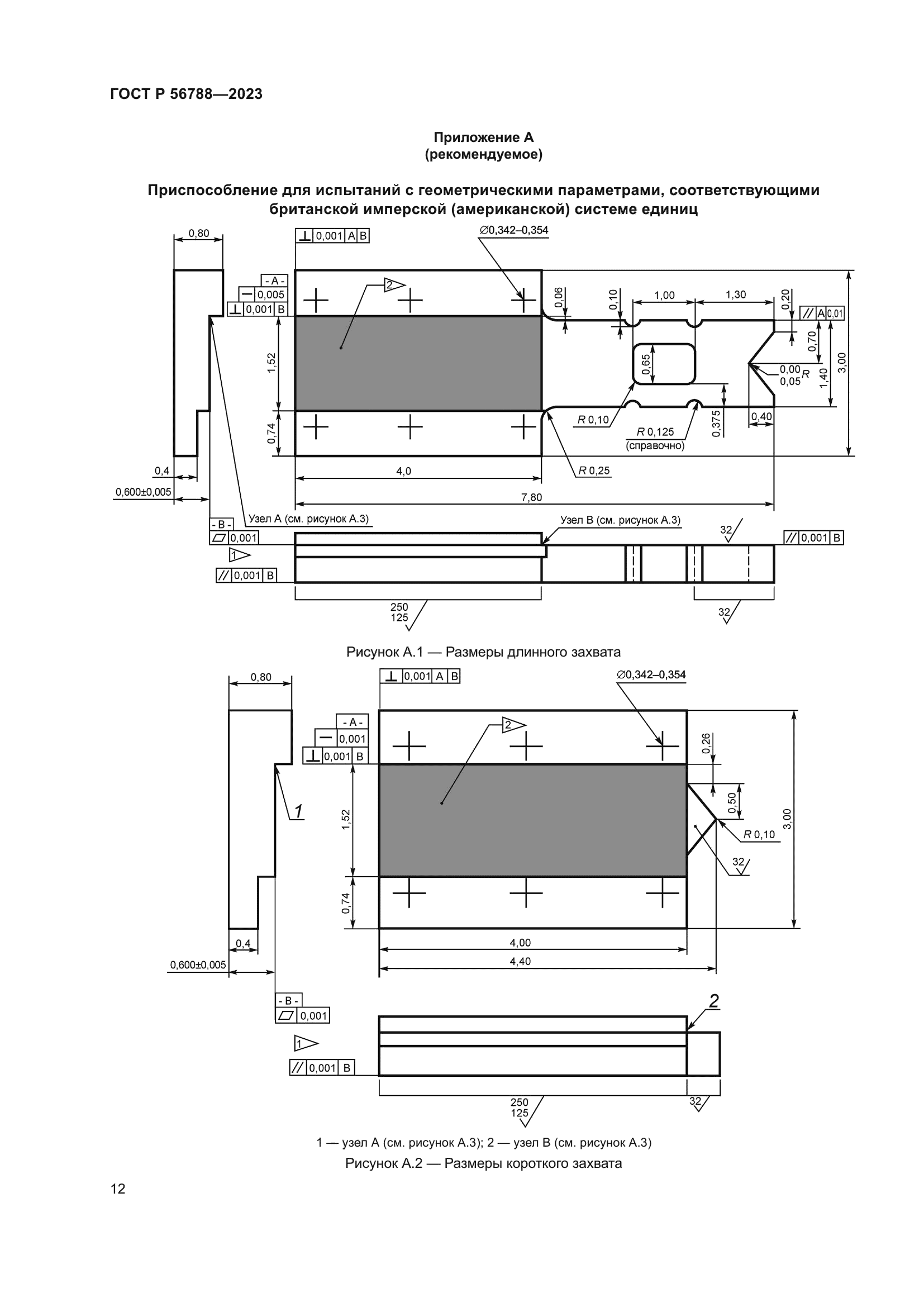

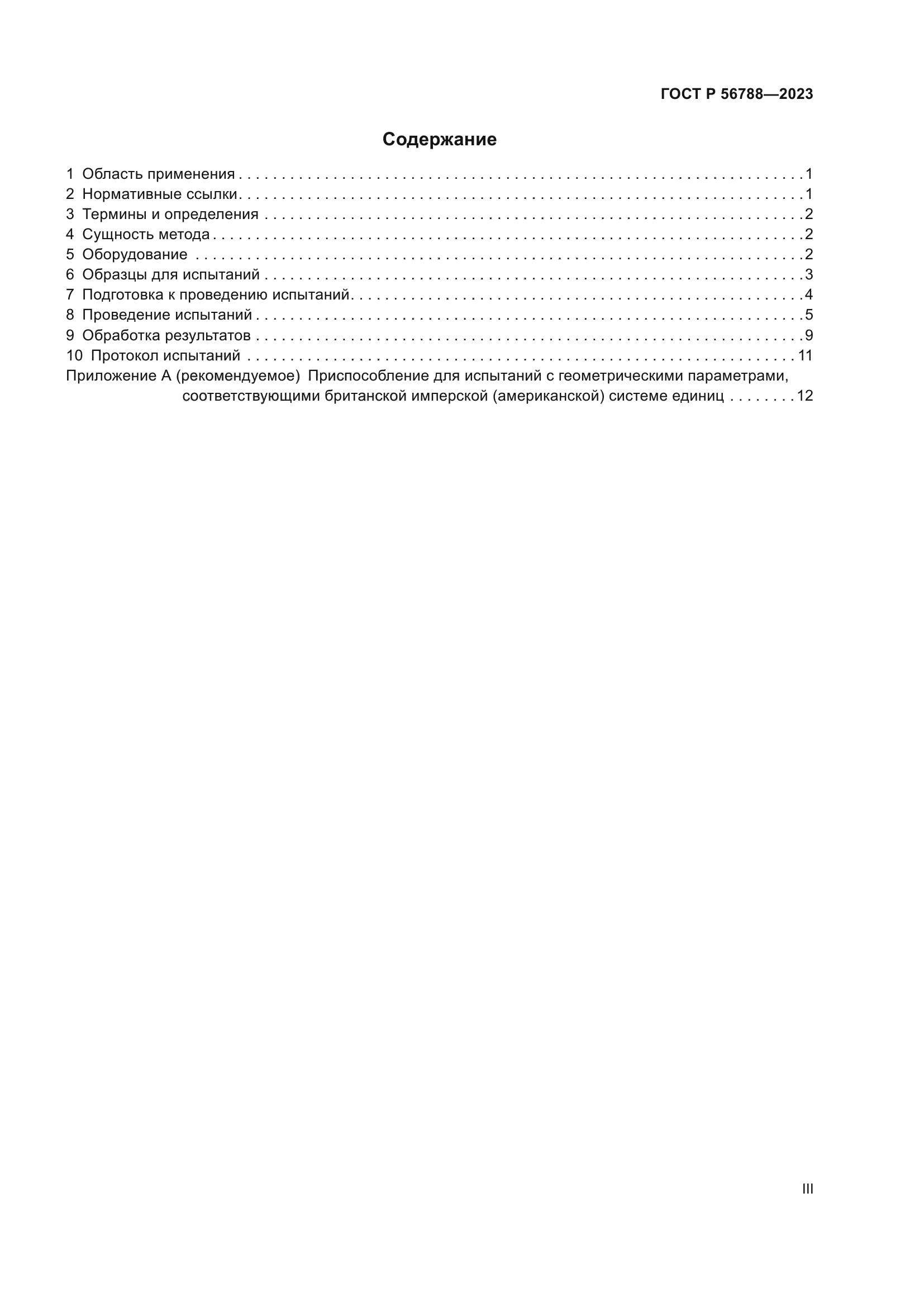

Текст ГОСТ Р 56788-2023

Другие ГОСТы

ГОСТ Р 56809-2023 Композиты полимерные. Метод определения предела прочности при сжатии параллельно плоскости «сэндвич»-конструкций
ГОСТ Р 57751-2017 Композиты полимерные. Метод определения прочности клеевого соединения при расслаивании в условиях растяжения
ГОСТ 33844-2016 Композиты полимерные. Метод определения прочности на сжатие после повреждения многослойных углекомпозитов
ГОСТ Р 56790-2015 Композиты полимерные. Метод определения прочности на смятие и трансферной прочности ламинатов, соединенных двумя болтами
ГОСТ Р 56655-2015 Композиты полимерные. Метод определения прочности при сдвиге в плоскости армирования пултрузионных стеклокомпозитных стержней
ГОСТ Р 57834-2017 Композиты полимерные. Метод определения прочности при сдвиге клеевого соединения
ГОСТ Р 57066-2016 Композиты полимерные. Метод определения прочности при сдвиге клеевого соединения внахлест
ГОСТ Р 56684-2015 Композиты полимерные. Метод определения стойкости к разрушению сэндвич-конструкций
ГОСТ Р 56794-2015 Композиты полимерные. Метод определения стойкости к разрушению под воздействием концентрированной квазистатической вдавливающей нагрузки
ГОСТ Р 56678-2015 Композиты полимерные. Метод определения стабильности размеров материала внутреннего слоя сэндвич-конструкций
ГОСТ Р 56678-2019 Композиты полимерные. Метод определения стабильности размеров материала внутреннего слоя «сэндвич»- конструкций
ГОСТ Р 57929-2017 Композиты полимерные. Метод определения сохраняемости характеристик пожарной опасности после воздействия искусственных климатических факторов
ГОСТ Р 57565-2017 Композиты полимерные. Метод определения реакционной способности ненасыщенных полиэфирных и винилэфирных смол при температуре 82,2 °C
ГОСТ Р 56679-2015 Композиты полимерные. Метод определения пустот

Дополнительная информация

Английское название
Введен в действие	01.03.2024
Взамен	ГОСТ Р 56788-2015
Дата издания	30.11.2023
