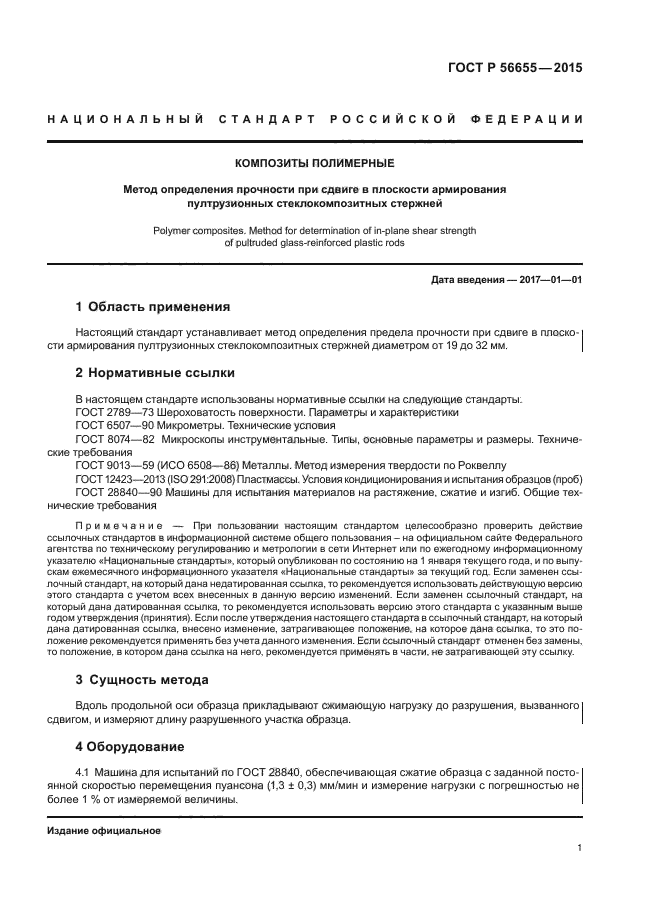

ГОСТ Р 56655-2015

Композиты полимерные. Метод определения прочности при сдвиге в плоскости армирования пултрузионных стеклокомпозитных стержней

действующий Настоящий стандарт устанавливает метод определения предела прочности при сдвиге в плоскости армирования пултрузионных стеклокомпозитных стержней диаметром от 19 до 32 мм

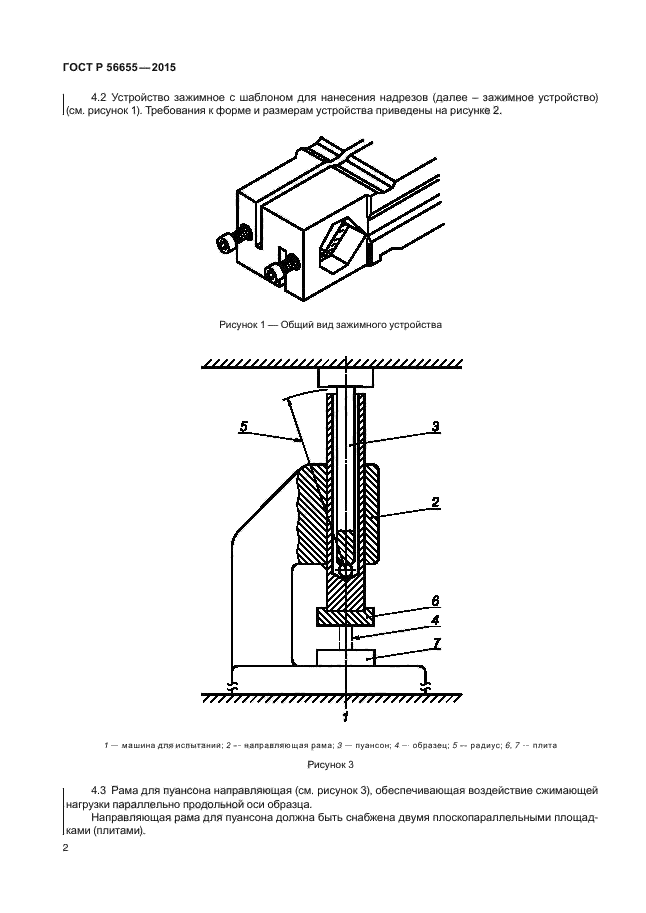

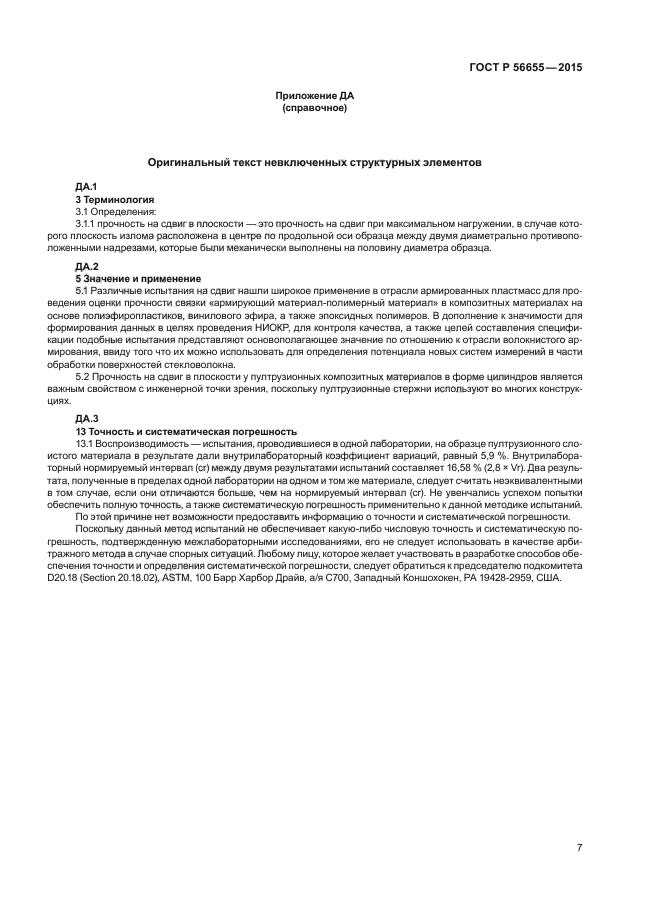

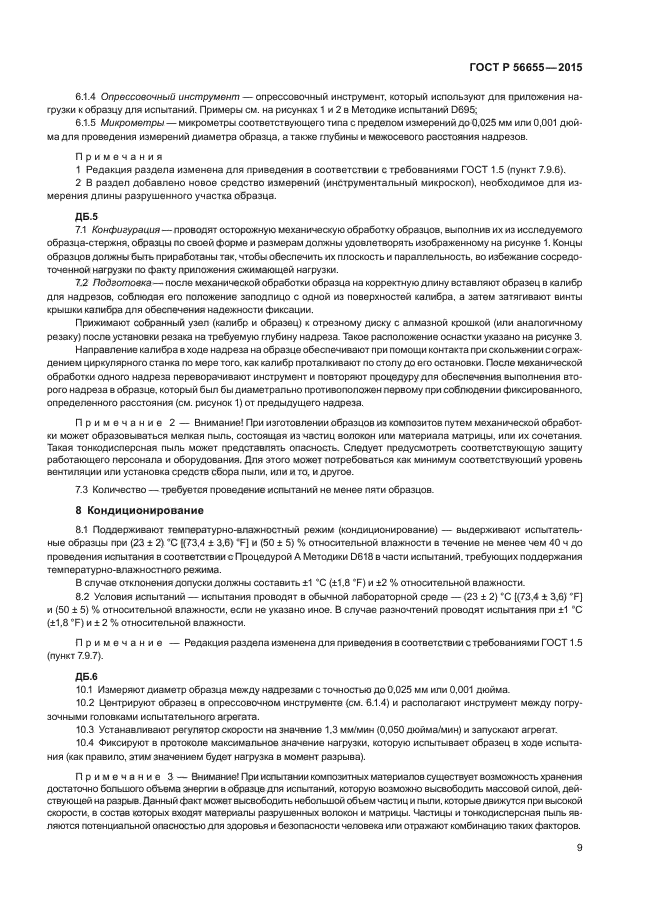

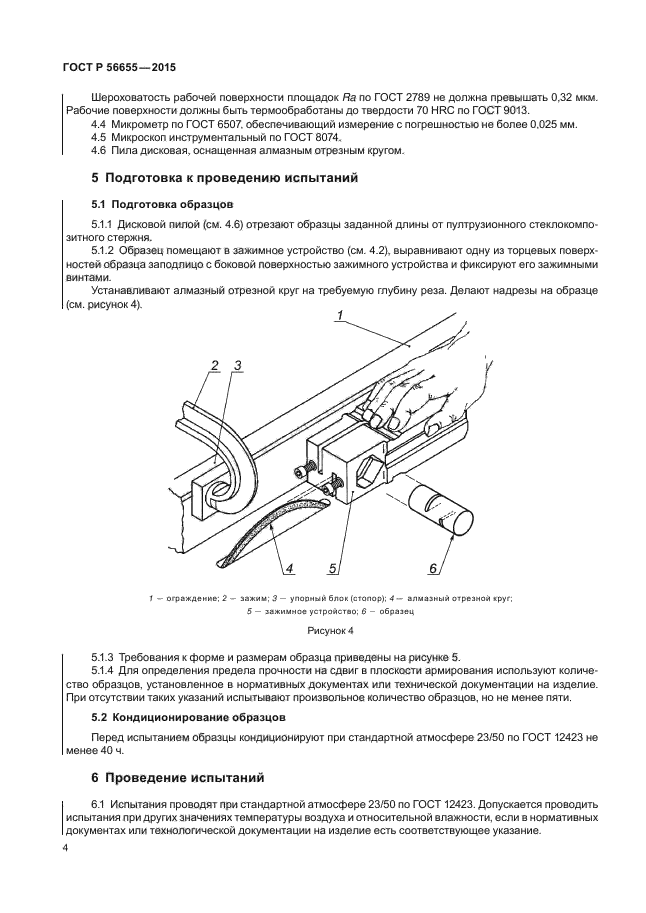

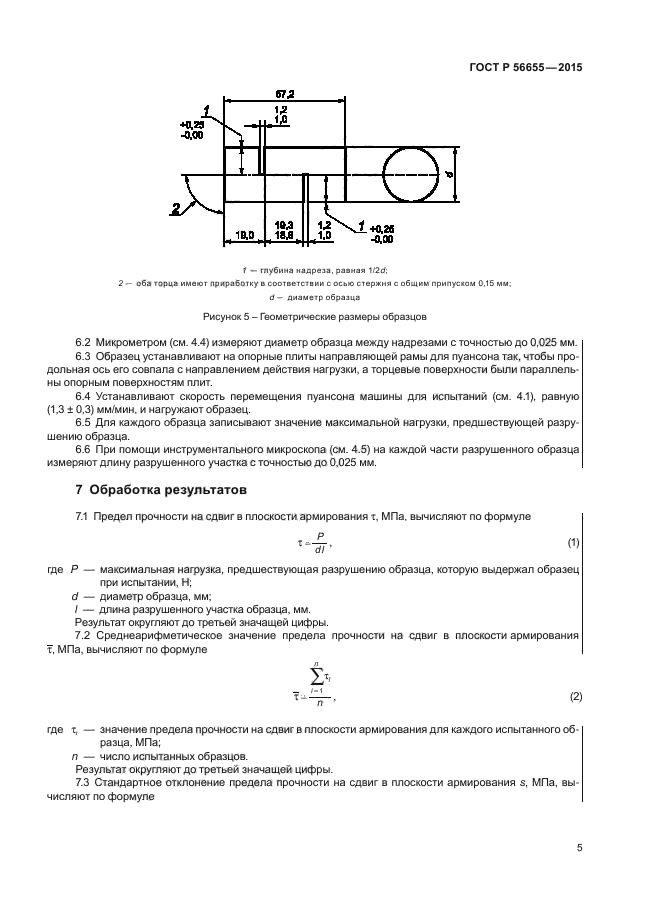

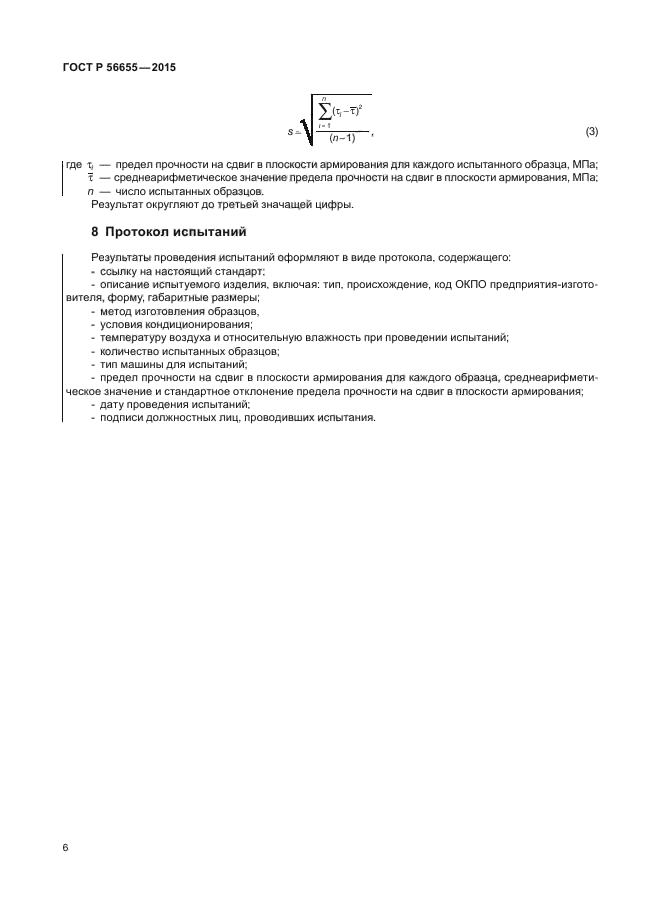

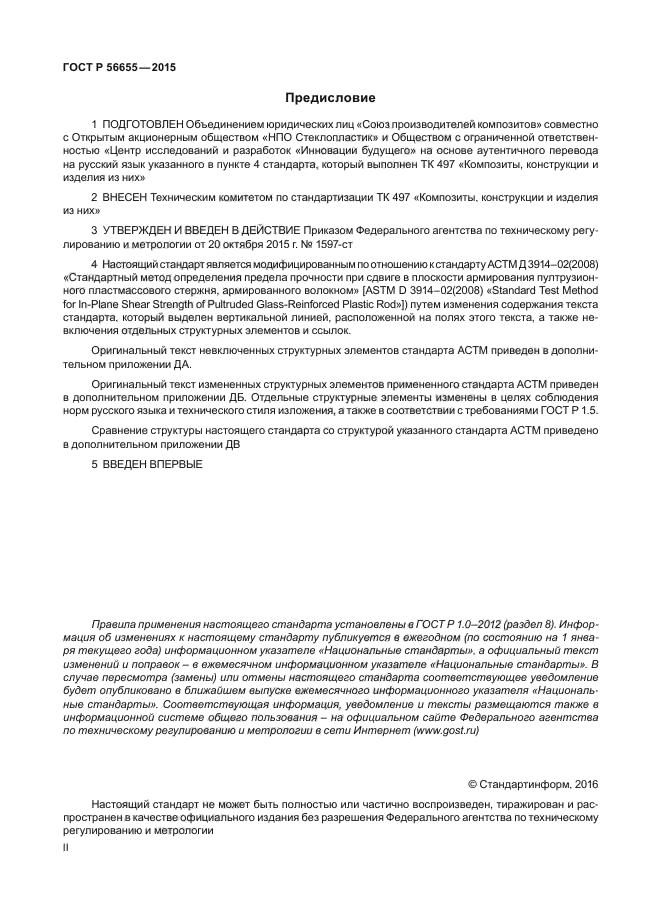

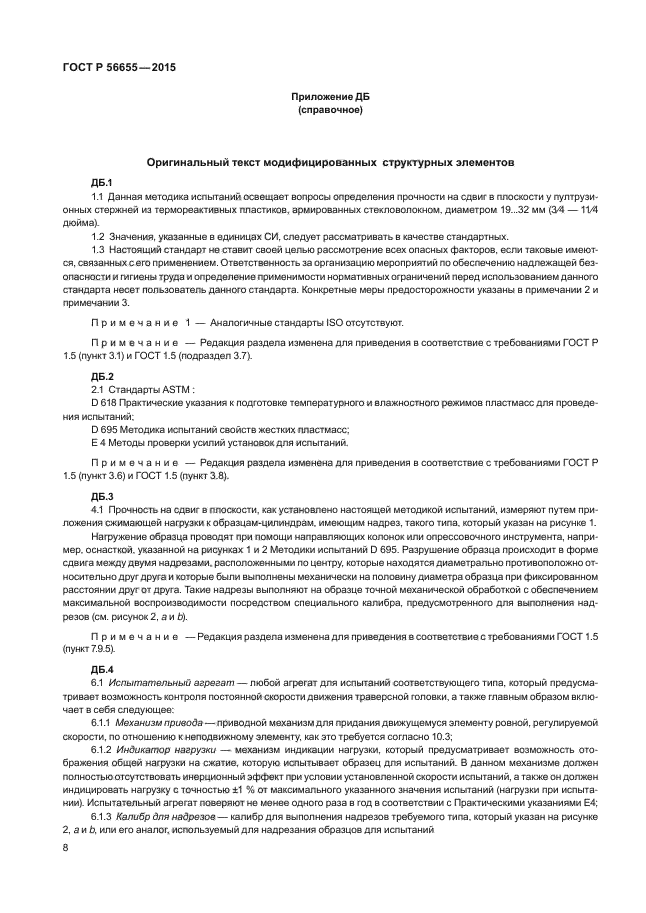

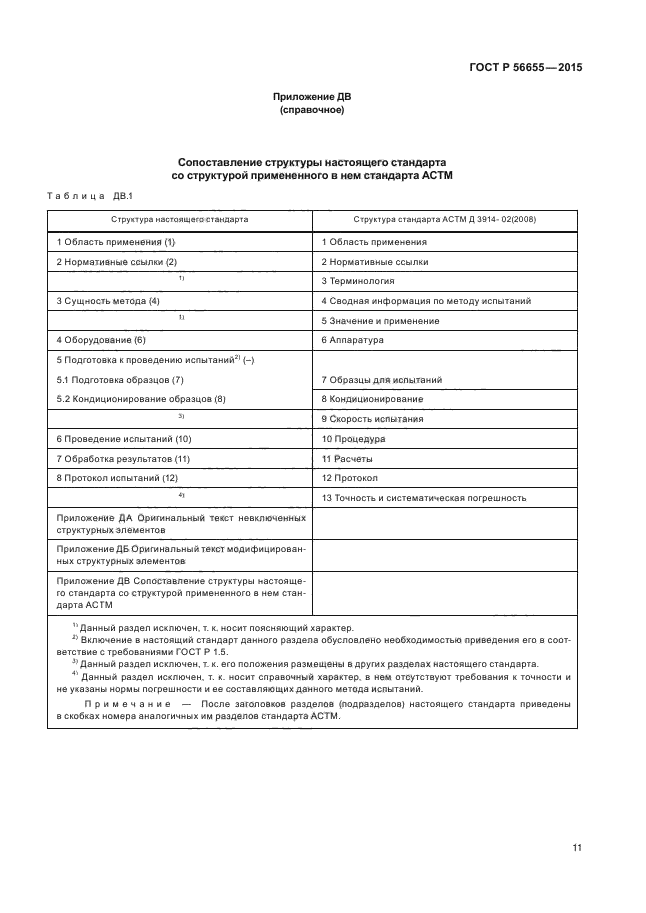

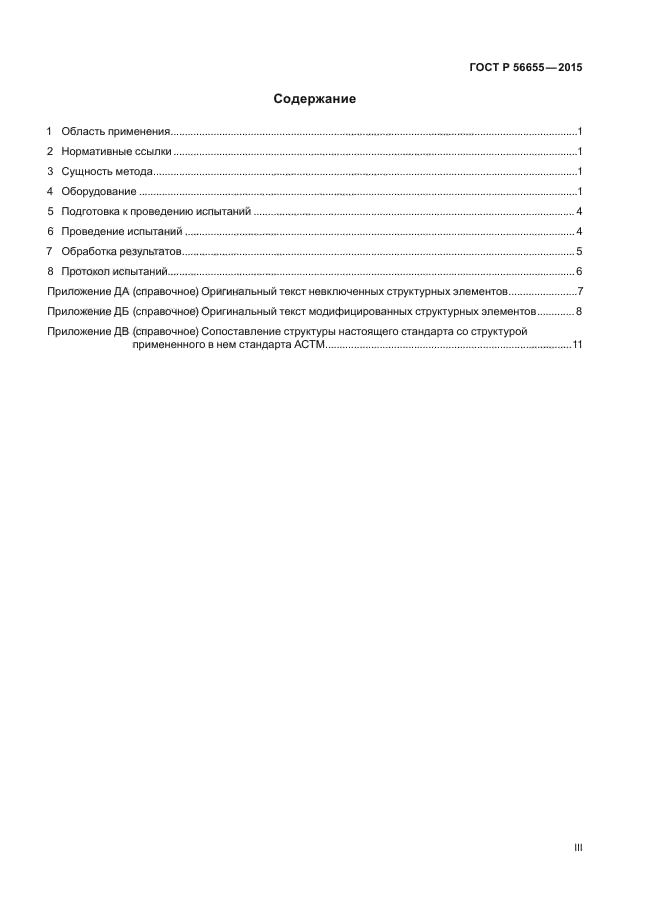

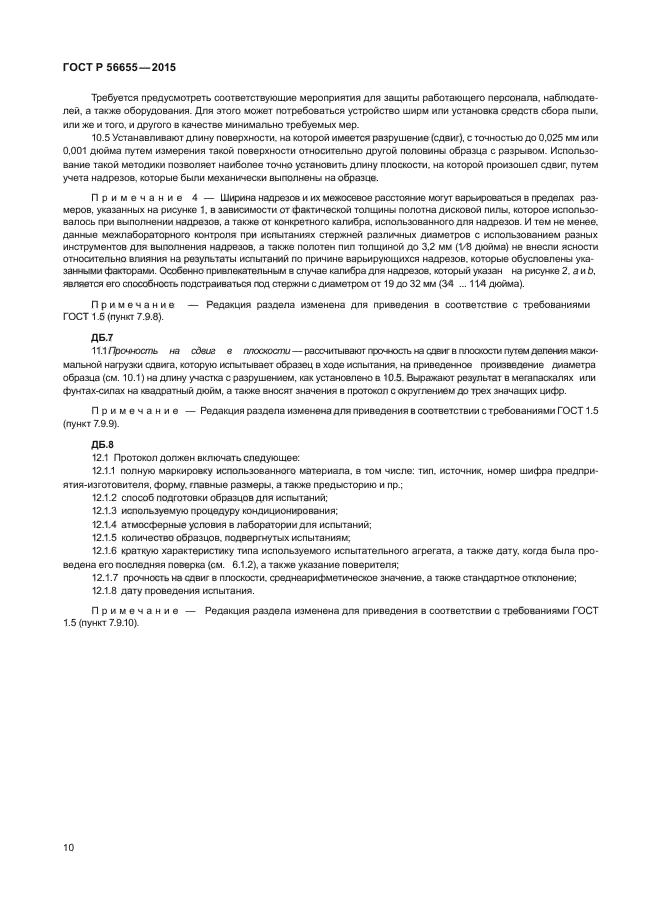

Текст ГОСТ Р 56655-2015



Другие ГОСТы

ГОСТ Р 56783-2015 Композиты полимерные. Метод определения предела прочности на растяжение перпендикулярно к плоскости сэндвич-конструкций
ГОСТ Р 56809-2015 Композиты полимерные. Метод определения предела прочности на сжатие параллельно плоскости «сэндвич»-конструкций
ГОСТ Р 56786-2015 Композиты полимерные. Метод определения предела прочности при сдвиге в плоскости армирования
ГОСТ Р 56788-2015 Композиты полимерные. Метод определения предела прочности при сжатии образцов ламинатов с открытым отверстием
ГОСТ Р 57751-2017 Композиты полимерные. Метод определения прочности клеевого соединения при расслаивании в условиях растяжения
ГОСТ 33844-2016 Композиты полимерные. Метод определения прочности на сжатие после повреждения многослойных углекомпозитов
ГОСТ Р 56790-2015 Композиты полимерные. Метод определения прочности на смятие и трансферной прочности ламинатов, соединенных двумя болтами
ГОСТ Р 56678-2015 Композиты полимерные. Метод определения стабильности размеров материала внутреннего слоя сэндвич-конструкций
ГОСТ Р 56678-2019 Композиты полимерные. Метод определения стабильности размеров материала внутреннего слоя «сэндвич»- конструкций
ГОСТ Р 57929-2017 Композиты полимерные. Метод определения сохраняемости характеристик пожарной опасности после воздействия искусственных климатических факторов
ГОСТ Р 57565-2017 Композиты полимерные. Метод определения реакционной способности ненасыщенных полиэфирных и винилэфирных смол при температуре 82,2 °C
ГОСТ Р 56679-2015 Композиты полимерные. Метод определения пустот
ГОСТ Р 57066-2016 Композиты полимерные. Метод определения прочности при сдвиге клеевого соединения внахлест
ГОСТ Р 57834-2017 Композиты полимерные. Метод определения прочности при сдвиге клеевого соединения

Дополнительная информация

Английское название
Введен в действие	01.01.2017
Дата издания	12.02.2016
