ГОСТ Р 56788-2015

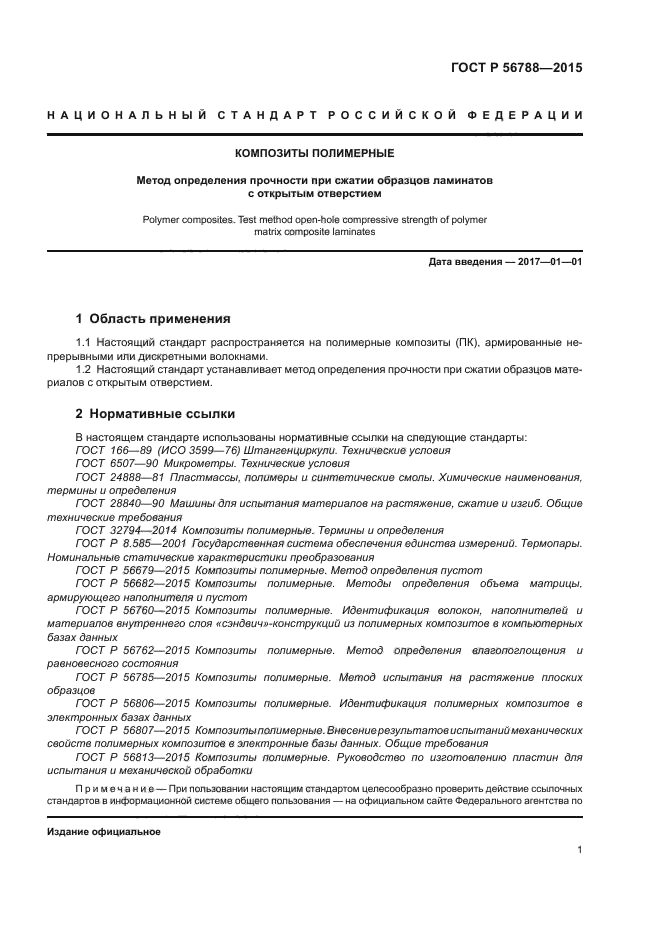

Композиты полимерные. Метод определения предела прочности при сжатии образцов ламинатов с открытым отверстием

действующий Настоящий стандарт распространяется на полимерные композиты (ПК), армированные непрерывными или дискретными волокнами. Стандарт устанавливает метод определения прочности при сжатии образцов материалов с открытым отверстием

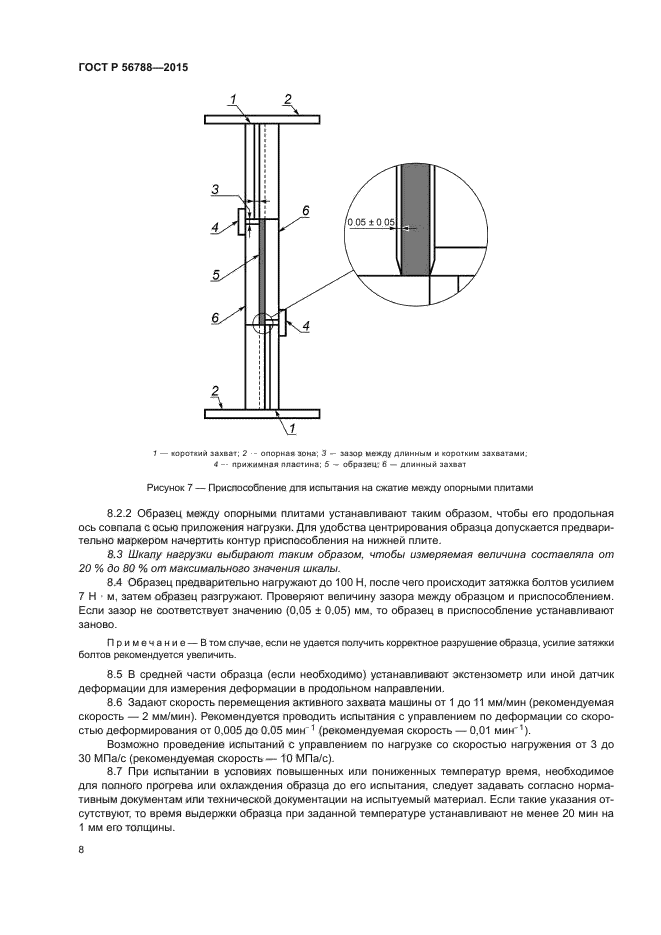

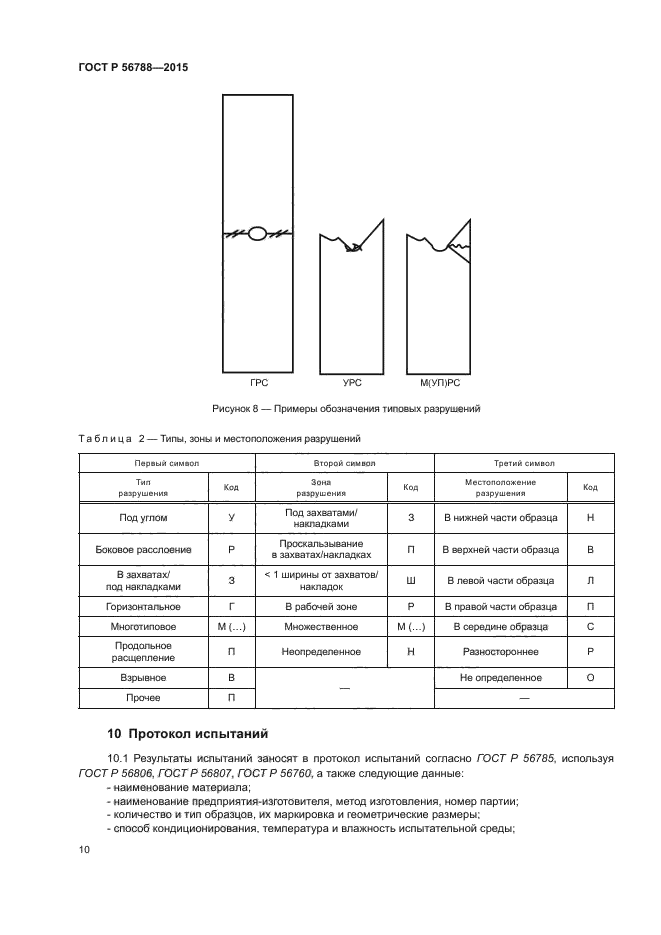

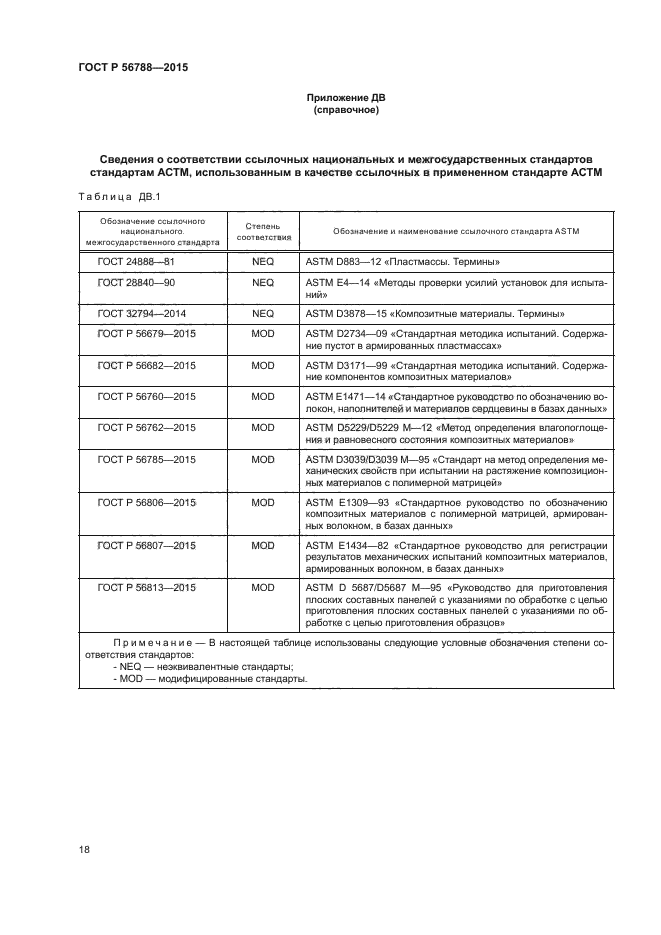

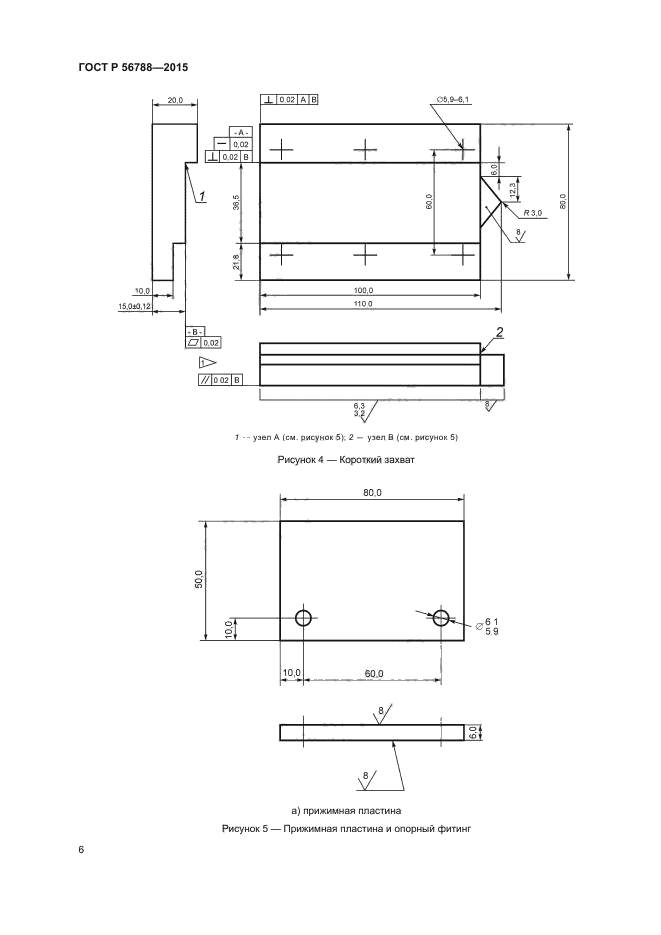

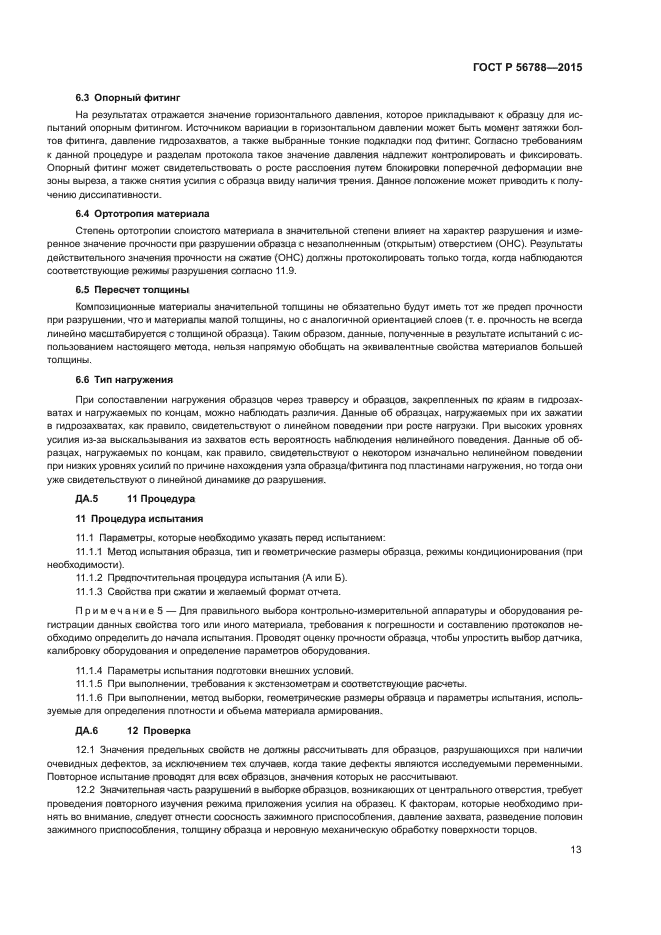

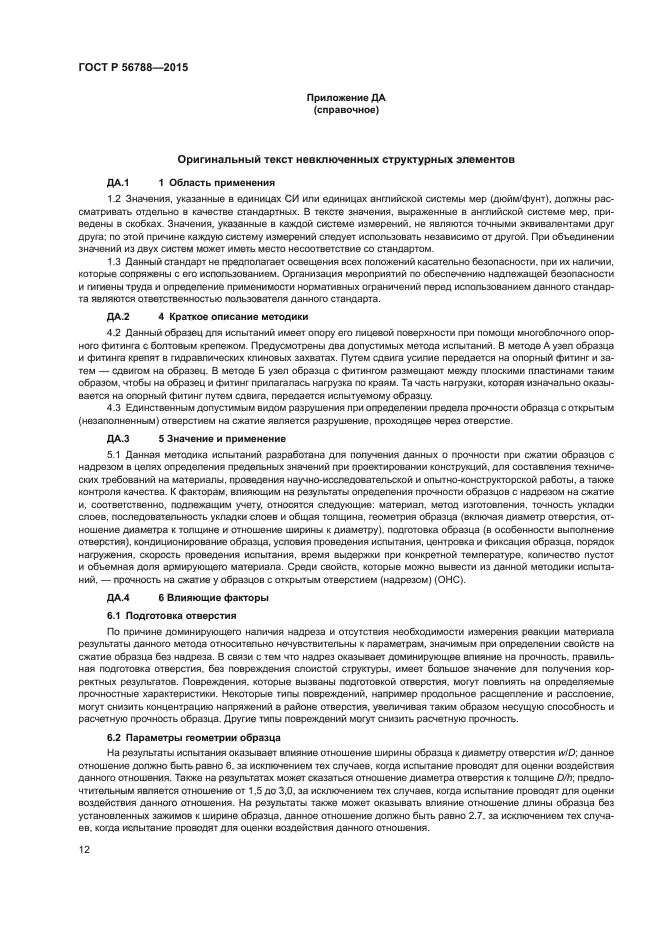

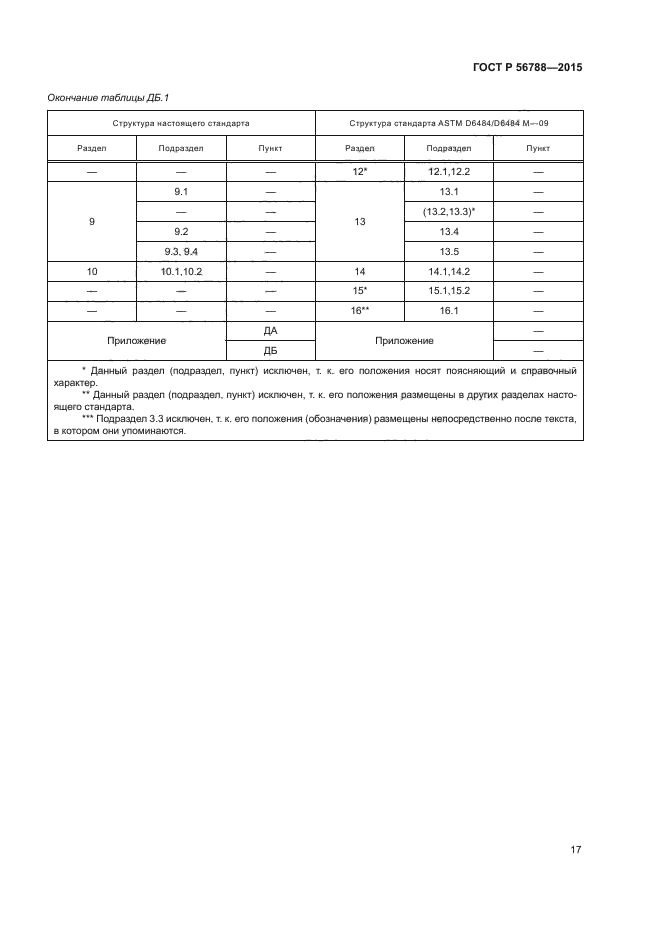

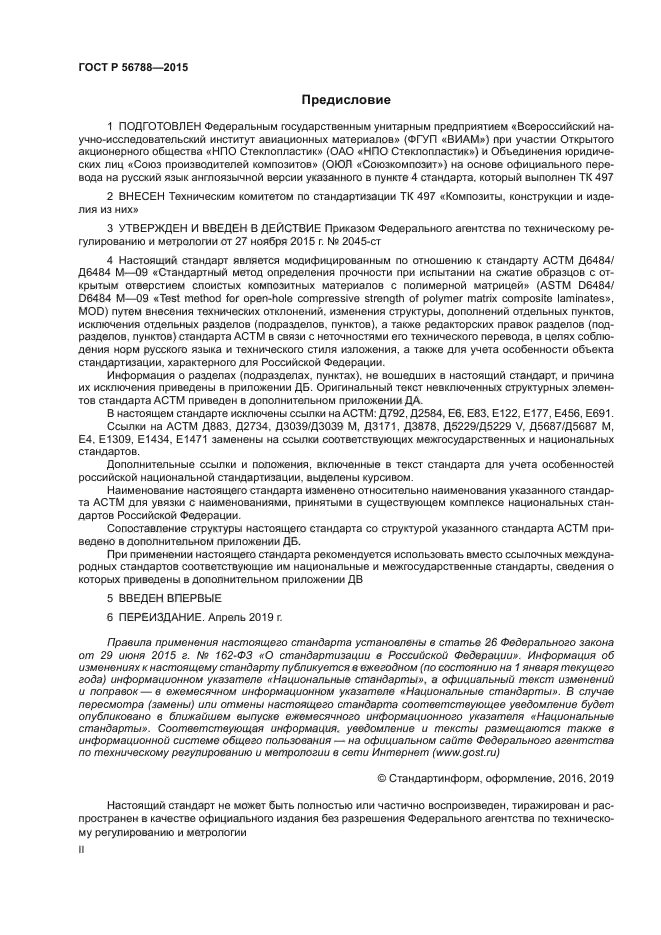

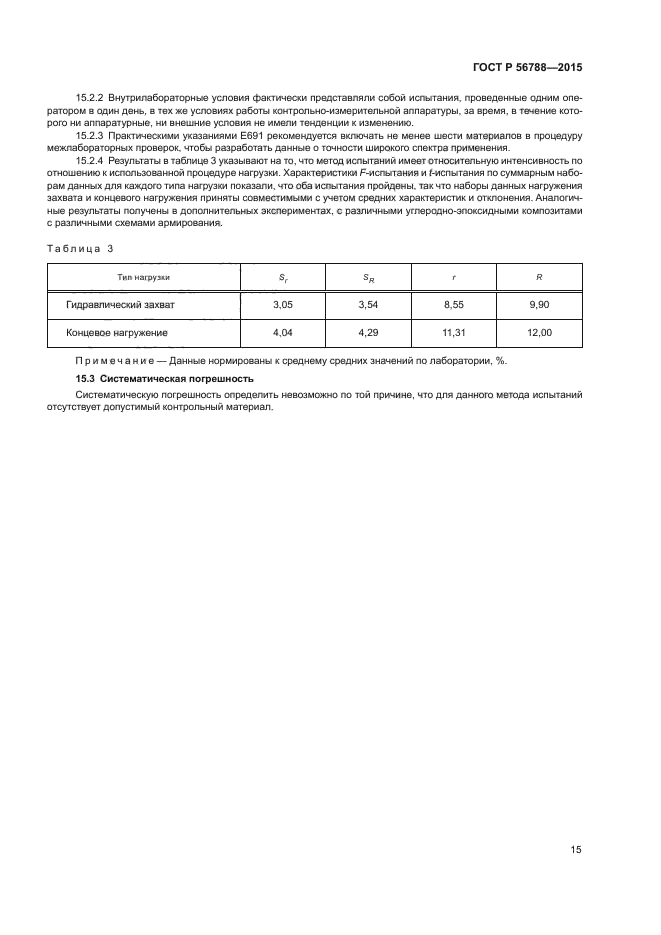

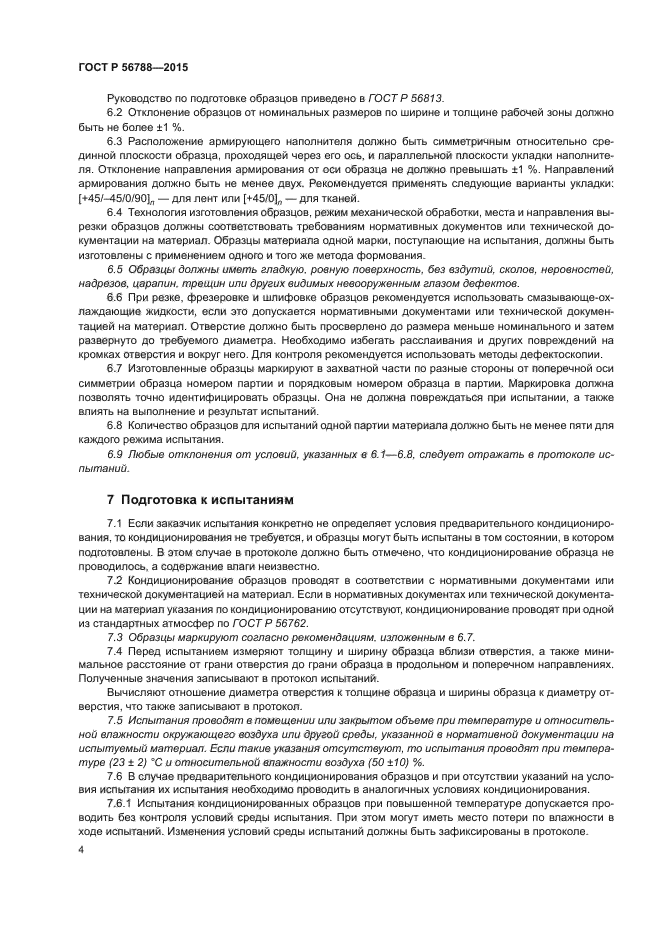

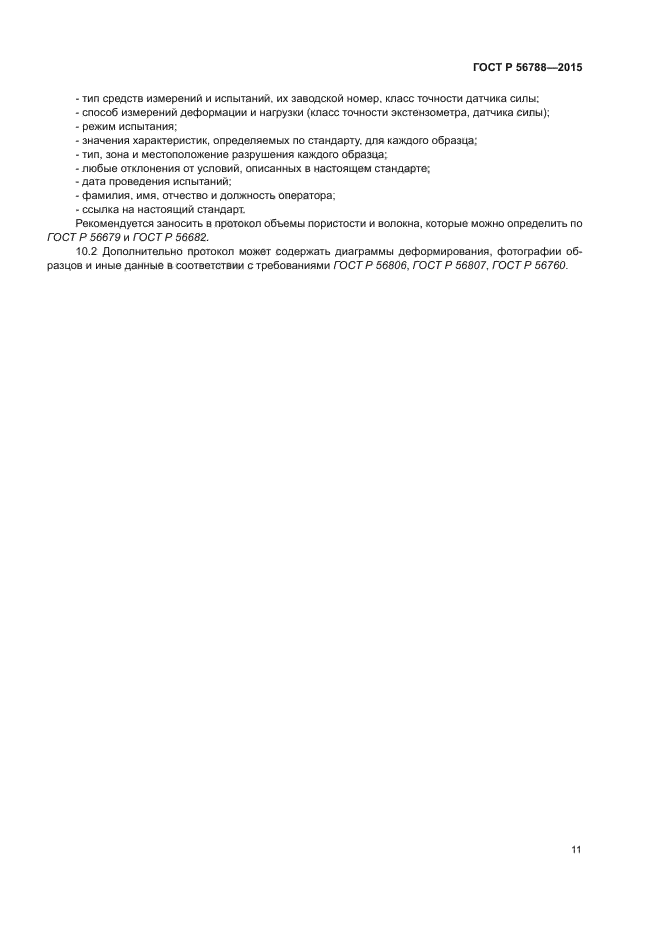

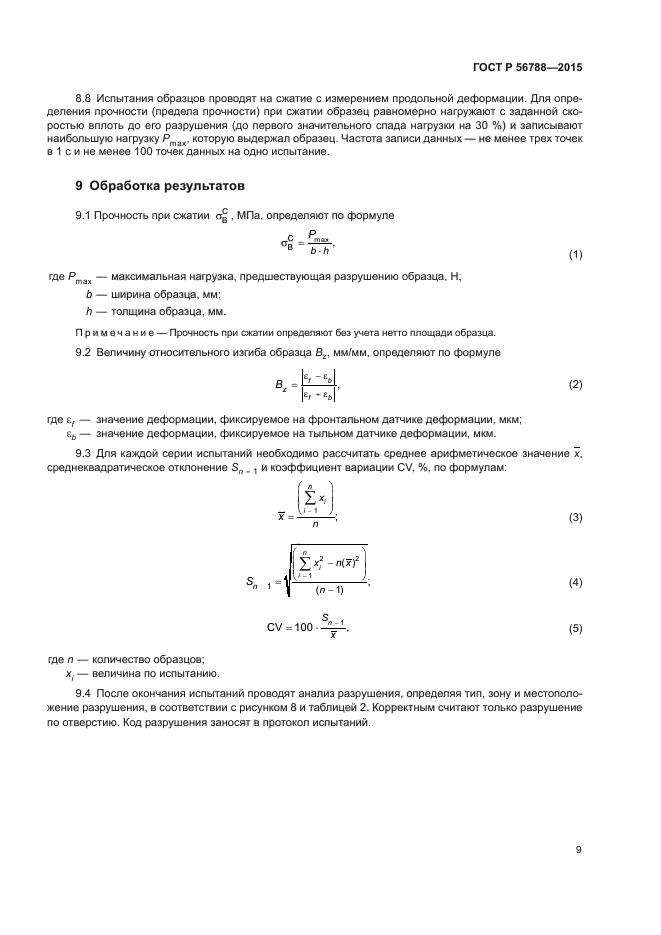

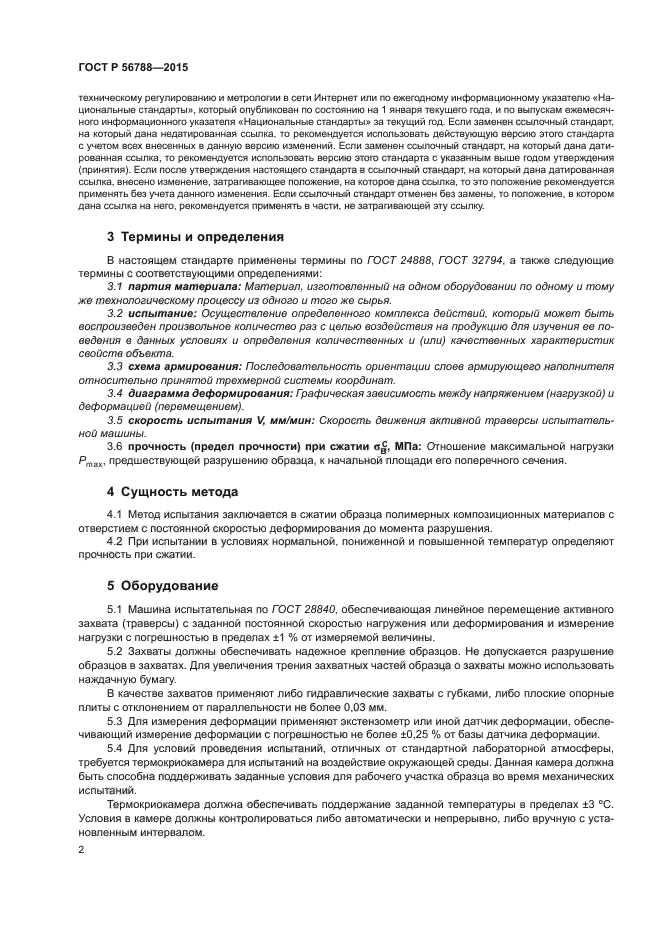

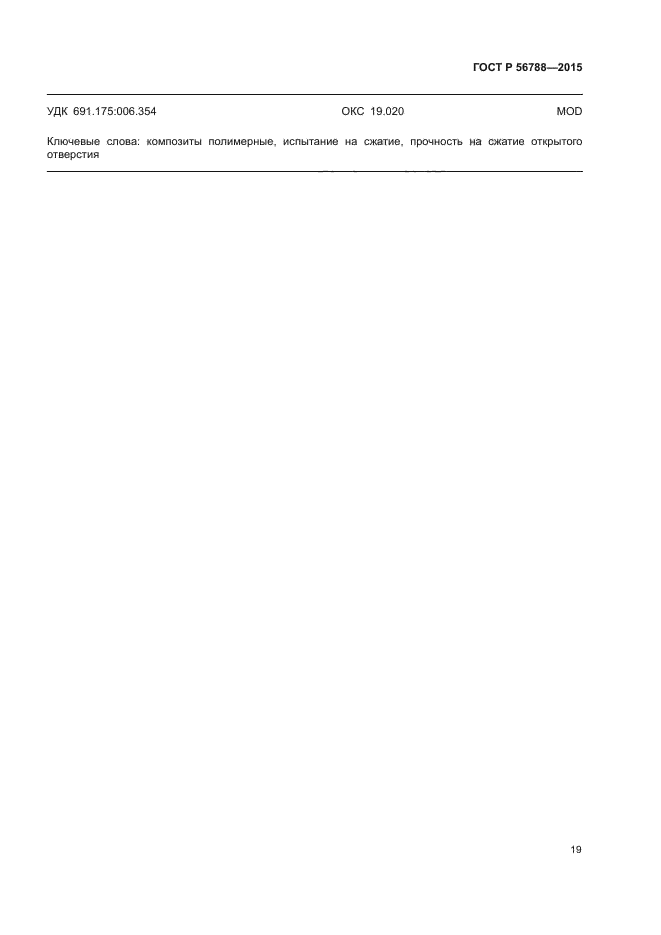

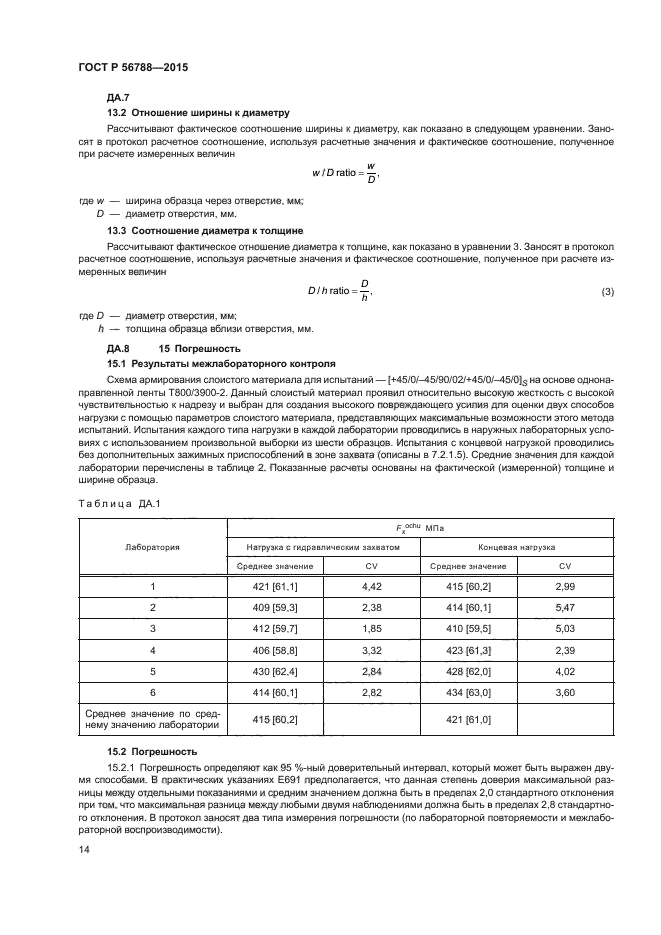

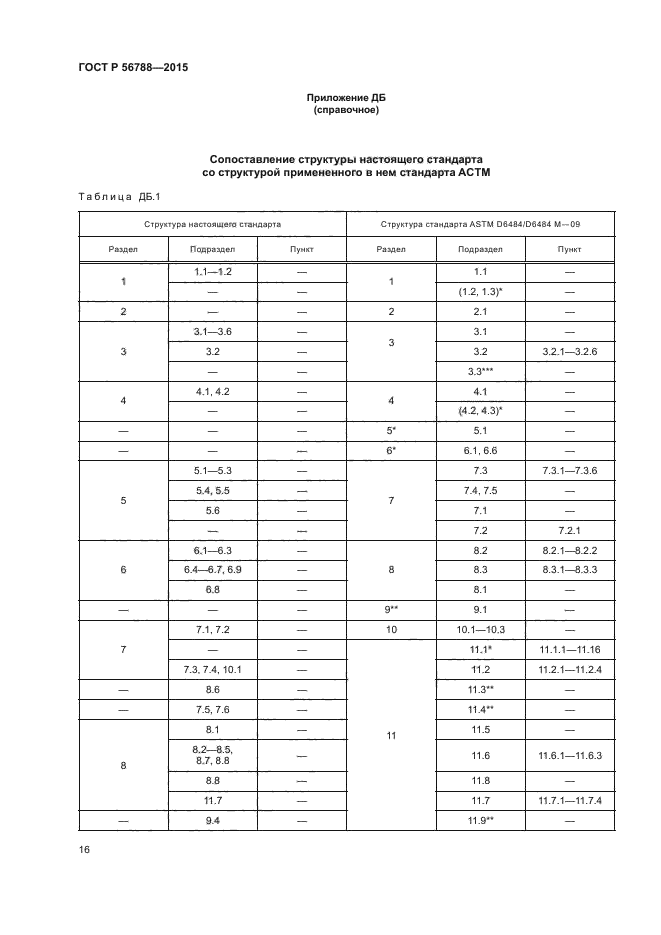

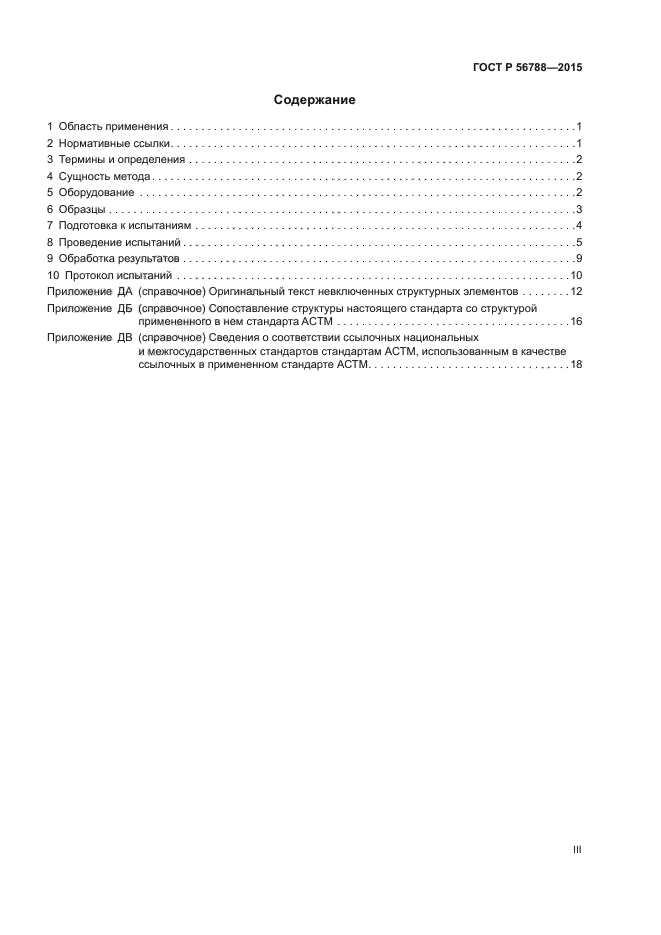

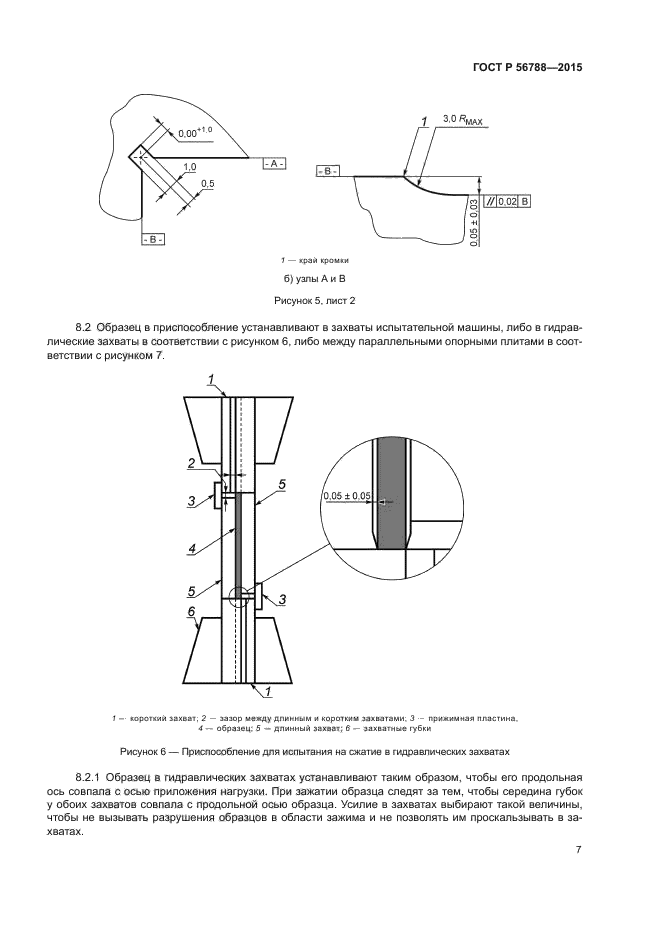

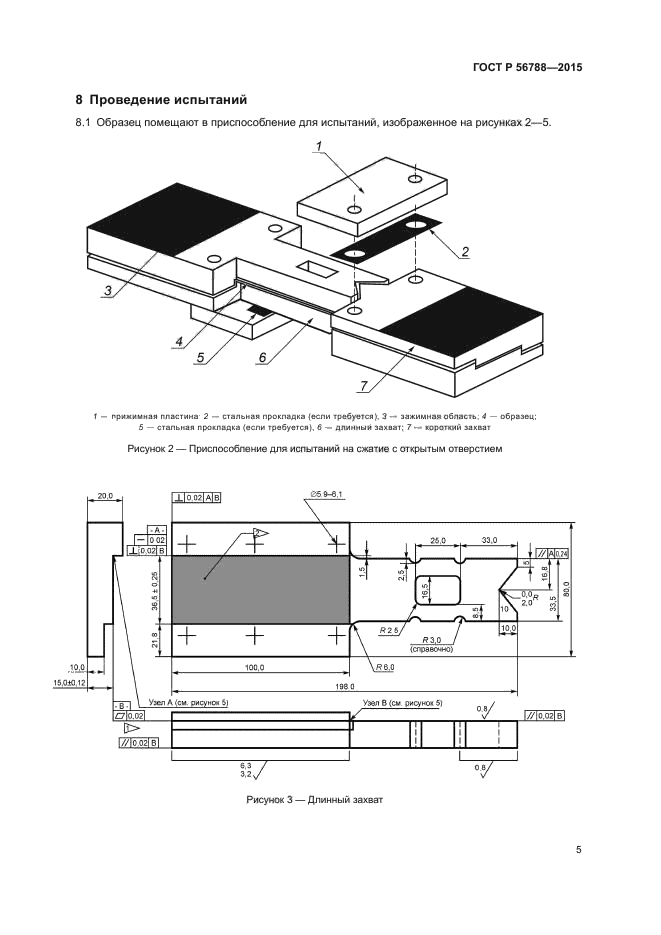

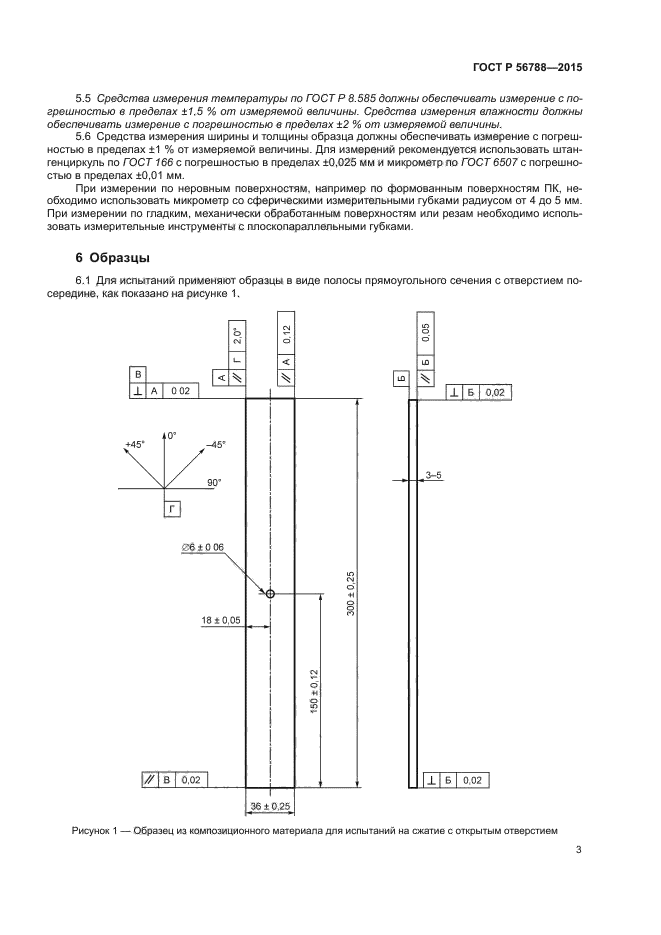

Текст ГОСТ Р 56788-2015



Другие ГОСТы

ГОСТ Р 57042-2016 Композиты полимерные. Метод определения потерь массы при прокаливании армированных смол
ГОСТ Р 57864-2017 Композиты полимерные. Метод определения предела прочности и модуля упругости при растяжении в направлении толщины образца
ГОСТ Р 56763-2015 Композиты полимерные. Метод определения предела прочности на растяжение в узлах сотового материала внутреннего слоя «сэндвич»-конструкций
ГОСТ Р 56783-2019 Композиты полимерные. Метод определения предела прочности на растяжение перпендикулярно к плоскости «сэндвич»-конструкций
ГОСТ Р 56783-2015 Композиты полимерные. Метод определения предела прочности на растяжение перпендикулярно к плоскости сэндвич-конструкций
ГОСТ Р 56809-2015 Композиты полимерные. Метод определения предела прочности на сжатие параллельно плоскости «сэндвич»-конструкций
ГОСТ Р 56786-2015 Композиты полимерные. Метод определения предела прочности при сдвиге в плоскости армирования
ГОСТ Р 56679-2015 Композиты полимерные. Метод определения пустот
ГОСТ Р 57066-2016 Композиты полимерные. Метод определения прочности при сдвиге клеевого соединения внахлест
ГОСТ Р 57834-2017 Композиты полимерные. Метод определения прочности при сдвиге клеевого соединения
ГОСТ Р 56655-2015 Композиты полимерные. Метод определения прочности при сдвиге в плоскости армирования пултрузионных стеклокомпозитных стержней
ГОСТ Р 56790-2015 Композиты полимерные. Метод определения прочности на смятие и трансферной прочности ламинатов, соединенных двумя болтами
ГОСТ 33844-2016 Композиты полимерные. Метод определения прочности на сжатие после повреждения многослойных углекомпозитов
ГОСТ Р 57751-2017 Композиты полимерные. Метод определения прочности клеевого соединения при расслаивании в условиях растяжения

Дополнительная информация

Английское название
Введен в действие	01.01.2017
Дата издания	30.05.2019
