ГОСТ Р 57565-2017

Композиты полимерные. Метод определения реакционной способности ненасыщенных полиэфирных и винилэфирных смол при температуре 82,2 °C

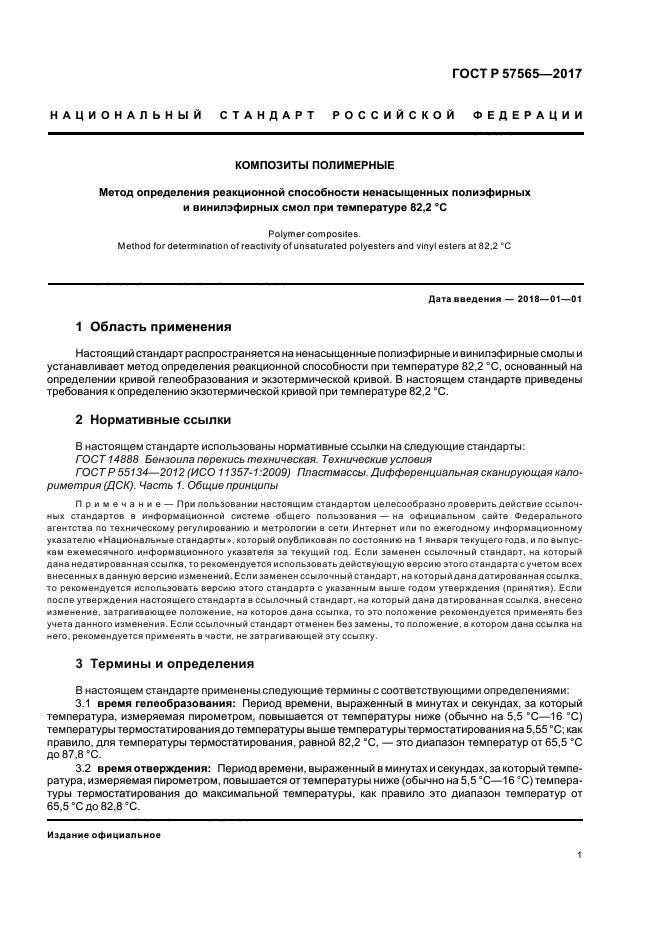

действующий Настоящий стандарт распространяется на ненасыщенные полиэфирные и винилэфирные смолы и устанавливает метод определения реакционной способности при температуре 82,2 °C, основанный на определении кривой гелеобразования и экзотермической кривой. В настоящем стандарте приведены требования к определению экзотермической кривой при температуре 82,2 °C

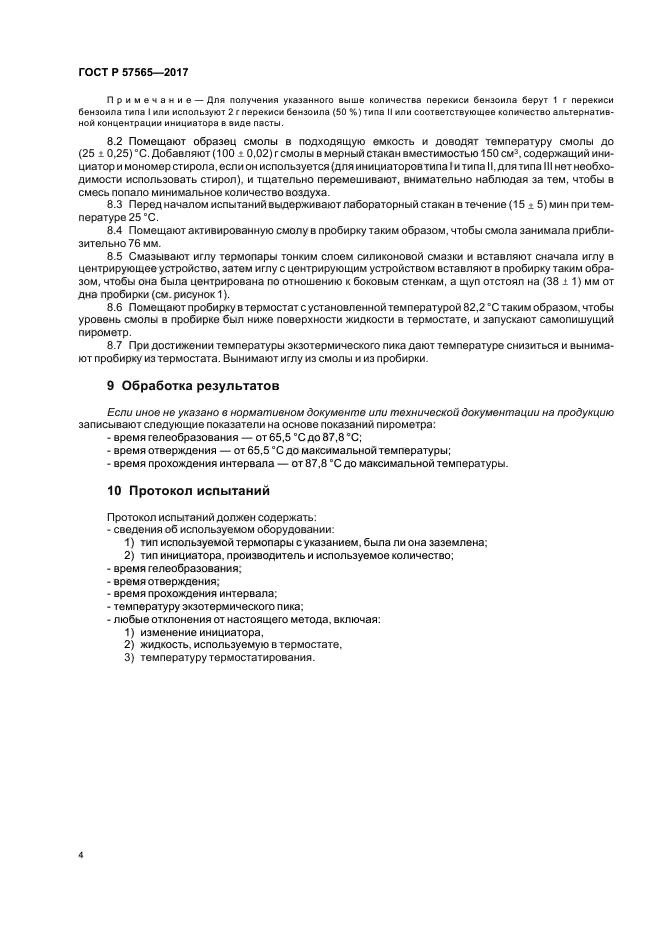

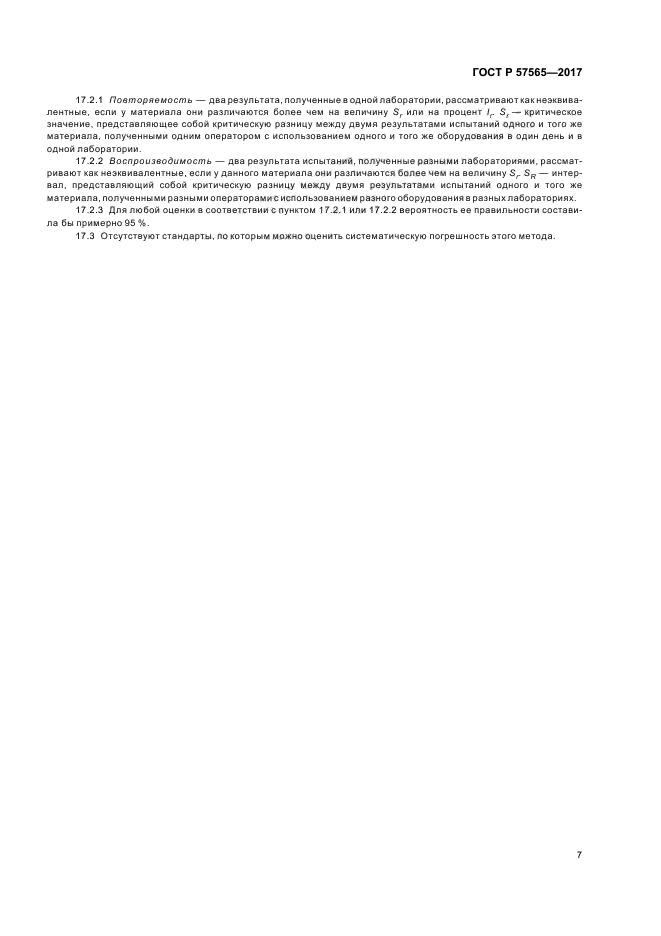

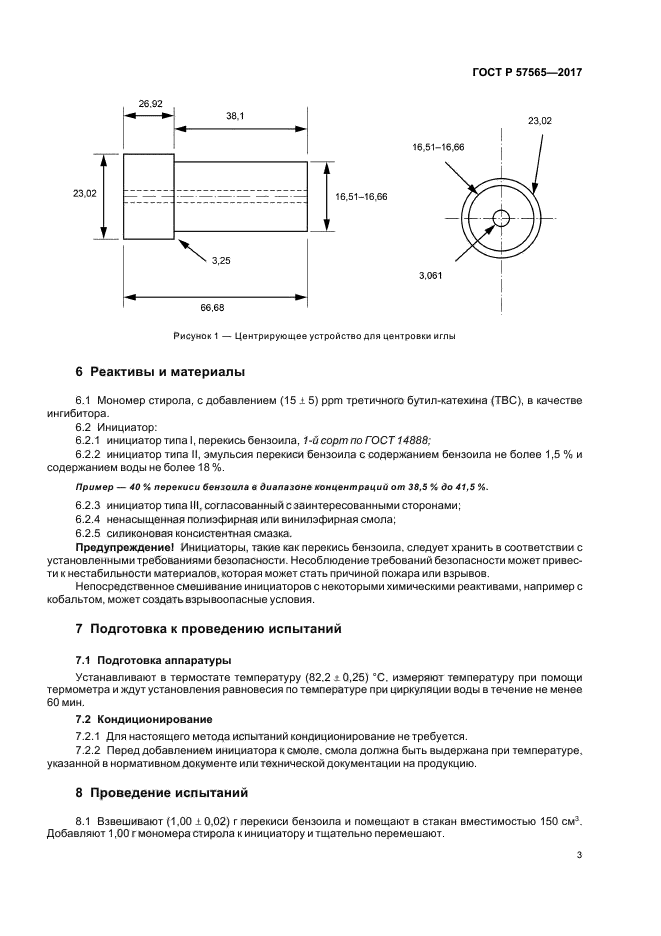

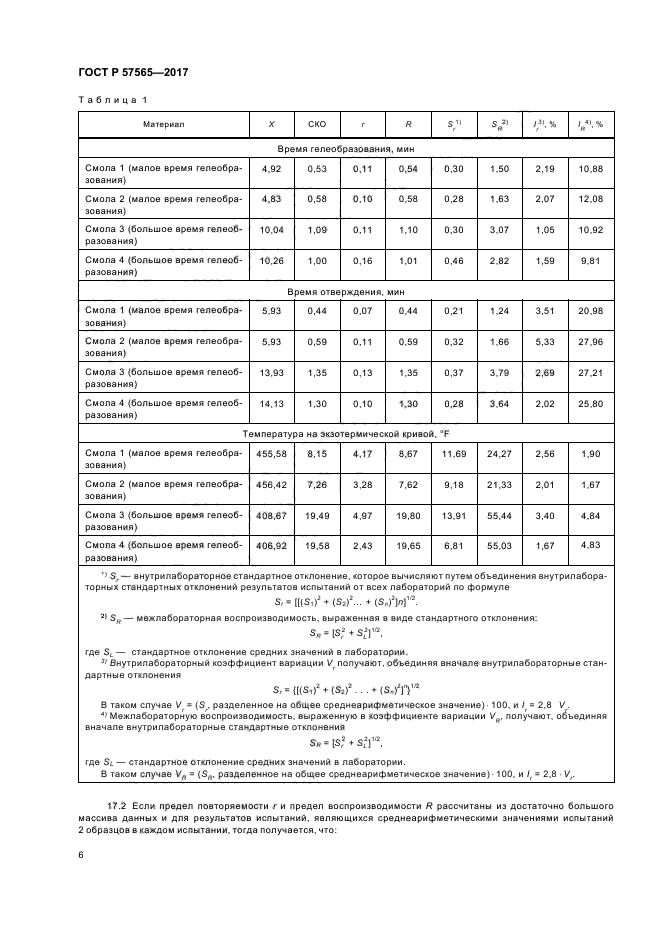

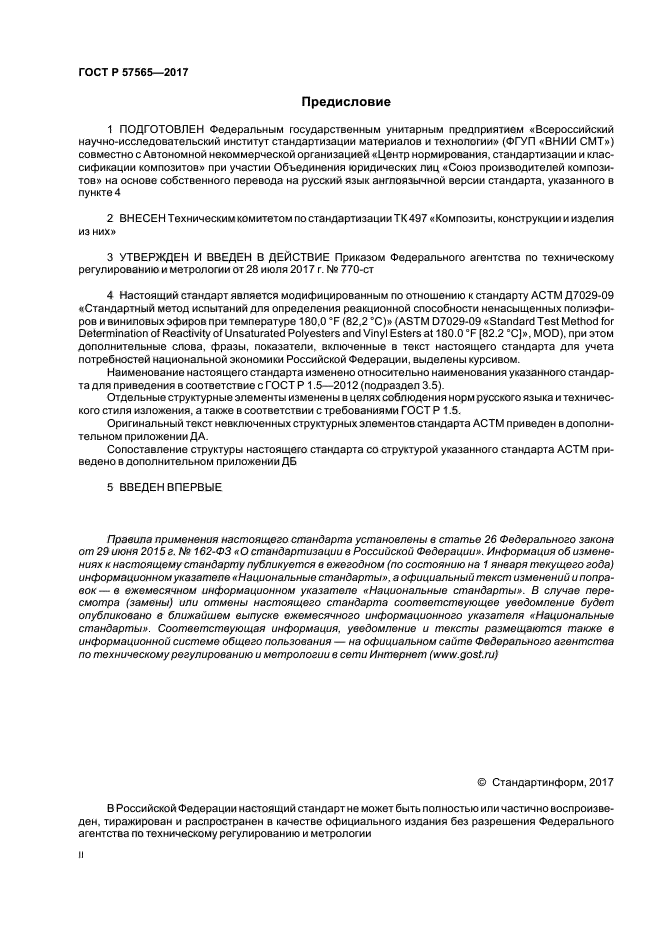

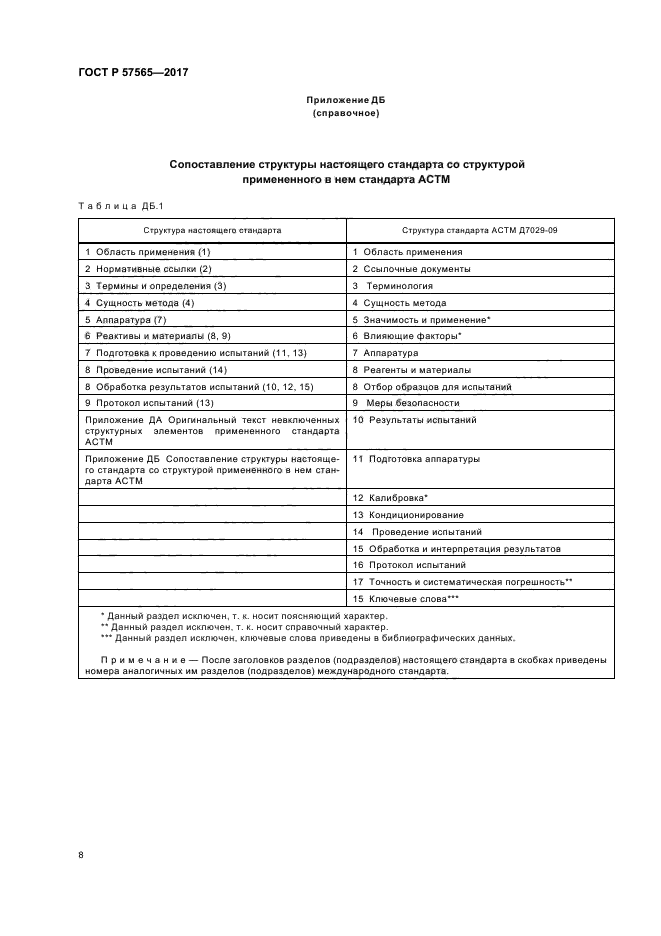

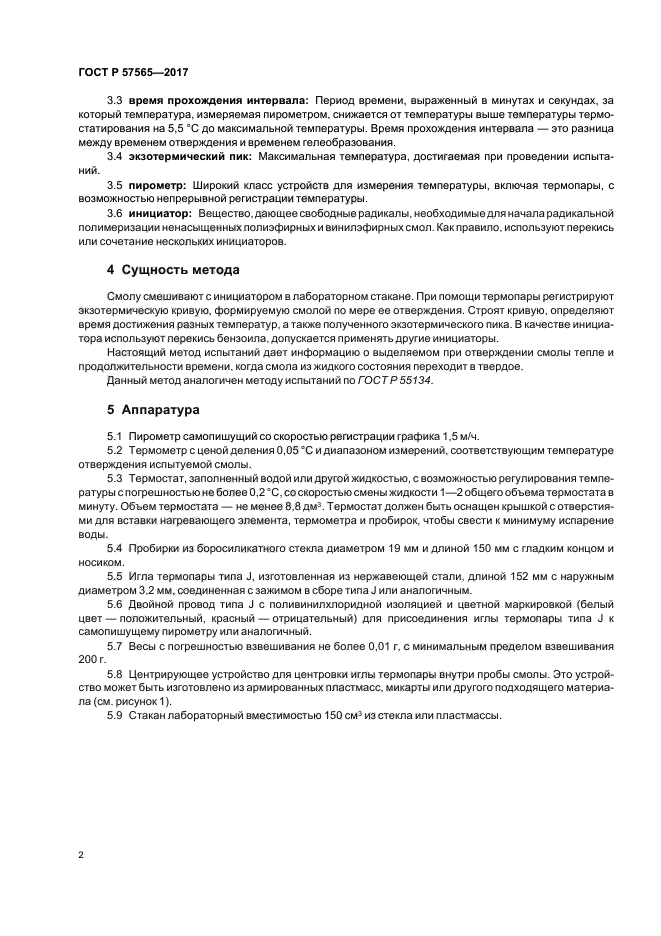

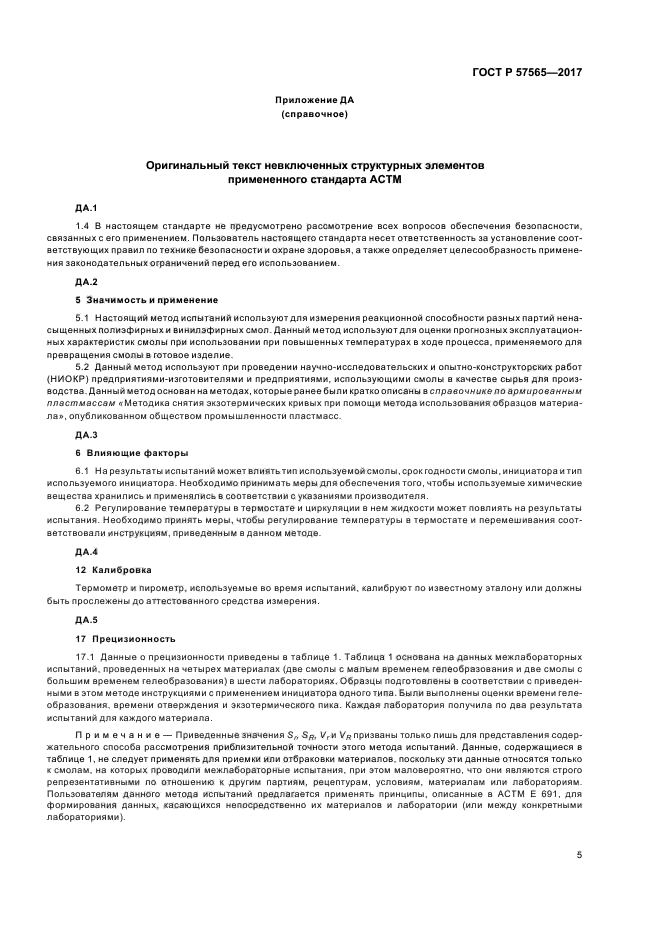

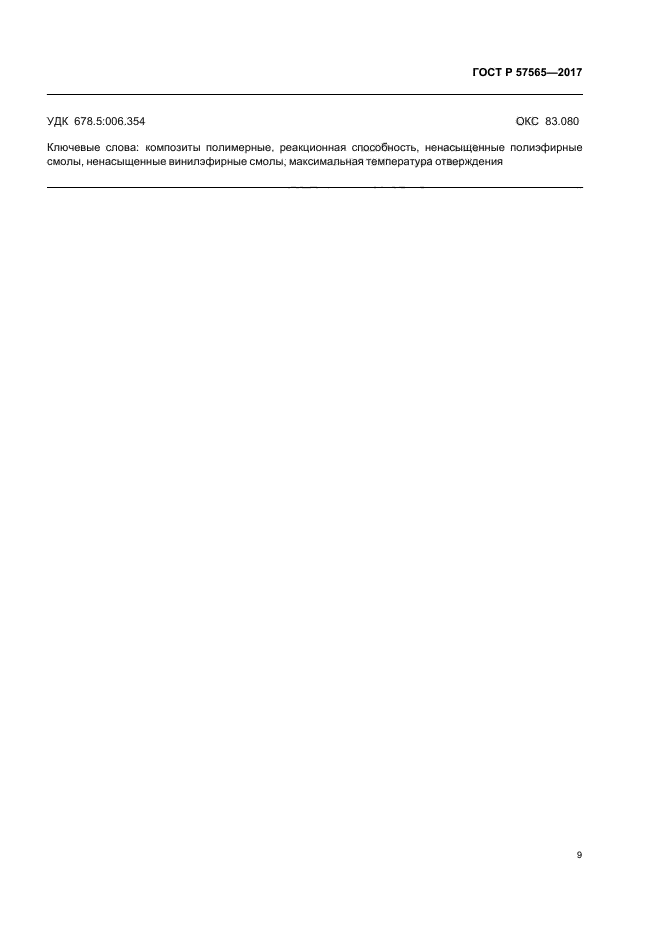

Текст ГОСТ Р 57565-2017



Другие ГОСТы

ГОСТ Р 57751-2017 Композиты полимерные. Метод определения прочности клеевого соединения при расслаивании в условиях растяжения
ГОСТ 33844-2016 Композиты полимерные. Метод определения прочности на сжатие после повреждения многослойных углекомпозитов
ГОСТ Р 56790-2015 Композиты полимерные. Метод определения прочности на смятие и трансферной прочности ламинатов, соединенных двумя болтами
ГОСТ Р 56655-2015 Композиты полимерные. Метод определения прочности при сдвиге в плоскости армирования пултрузионных стеклокомпозитных стержней
ГОСТ Р 57834-2017 Композиты полимерные. Метод определения прочности при сдвиге клеевого соединения
ГОСТ Р 57066-2016 Композиты полимерные. Метод определения прочности при сдвиге клеевого соединения внахлест
ГОСТ Р 56679-2015 Композиты полимерные. Метод определения пустот
ГОСТ Р 57928-2017 Композиты полимерные. Метод определения тепловыделения при горении с использованием проточного калориметра, работающего по термопарному принципу
ГОСТ Р 56761-2015 Композиты полимерные. Метод определения твердости по Барколу
ГОСТ Р 56684-2015 Композиты полимерные. Метод определения стойкости к разрушению сэндвич-конструкций
ГОСТ Р 56794-2015 Композиты полимерные. Метод определения стойкости к разрушению под воздействием концентрированной квазистатической вдавливающей нагрузки
ГОСТ Р 56678-2015 Композиты полимерные. Метод определения стабильности размеров материала внутреннего слоя сэндвич-конструкций
ГОСТ Р 56678-2019 Композиты полимерные. Метод определения стабильности размеров материала внутреннего слоя «сэндвич»- конструкций
ГОСТ Р 57929-2017 Композиты полимерные. Метод определения сохраняемости характеристик пожарной опасности после воздействия искусственных климатических факторов

Дополнительная информация

Английское название
Введен в действие	01.01.2018
Дата издания	08.08.2017
