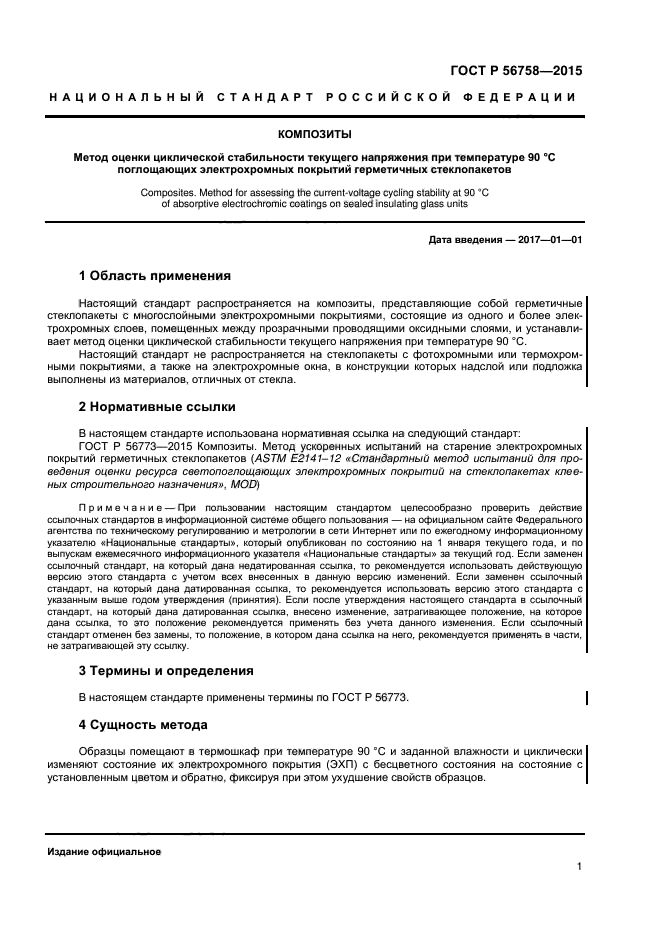

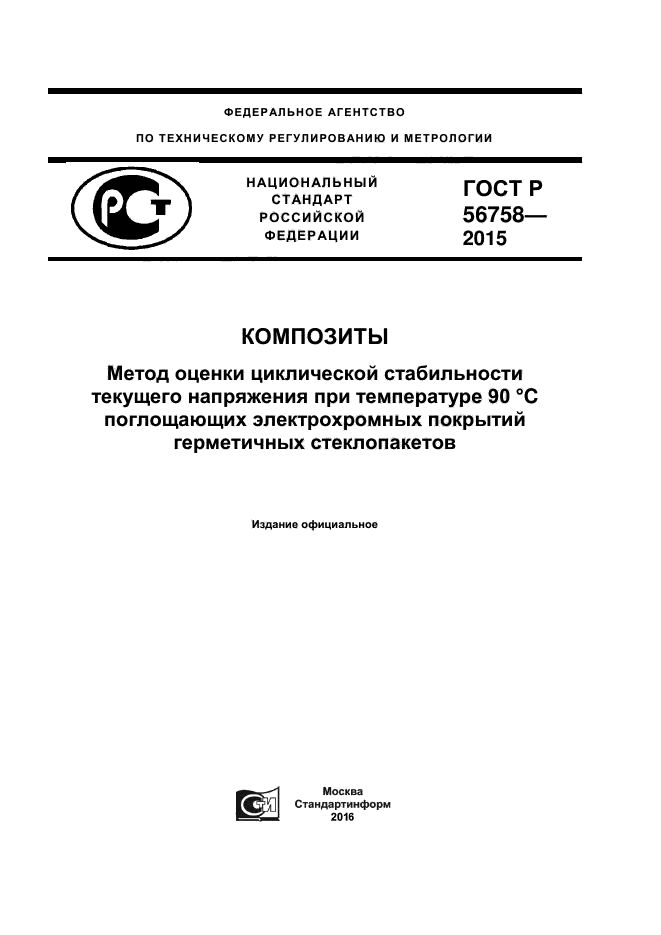

ГОСТ Р 56758-2015

Композиты. Метод оценки циклической стабильности текущего напряжения при температуре 90 °C поглощающих электрохромных покрытий герметичных стеклопакетов

действующий Настоящий стандарт распространяется на композиты, представляющие собой герметичные стеклопакеты с многослойными электрохромными покрытиями, состоящие из одного и более электрохромных слоев, помещенных между прозрачными проводящими оксидными слоями и устанавливает метод оценки циклической стабильности текущего напряжения при температуре 90 °С. Настоящий стандарт не распространяется на стеклопакеты с фотохромными или термохромными покрытиями, а также на электрохромные окна, в конструкции которых надслой или подложка выполнены из материалов, отличных от стекла

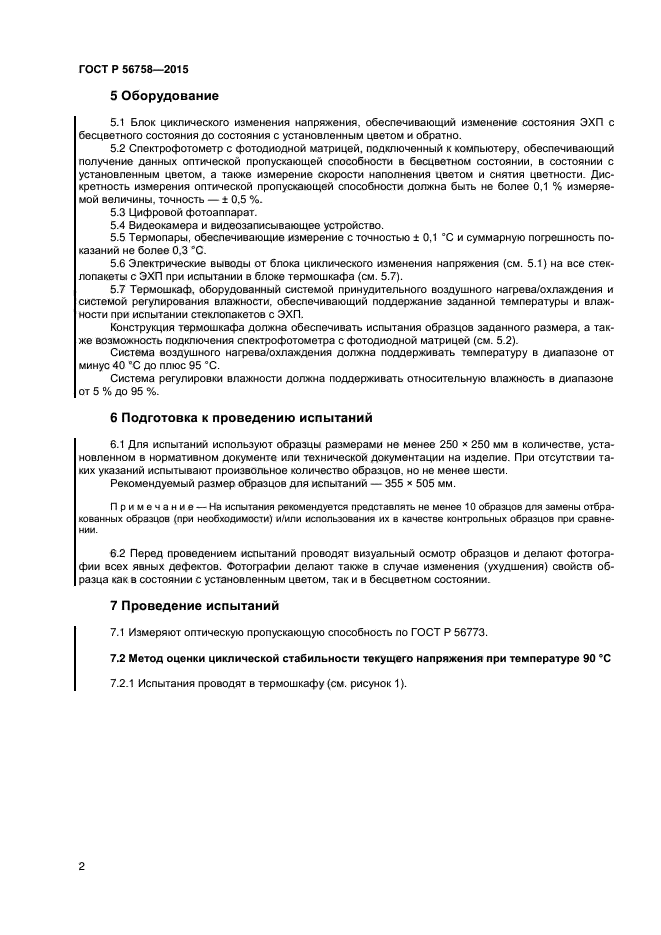

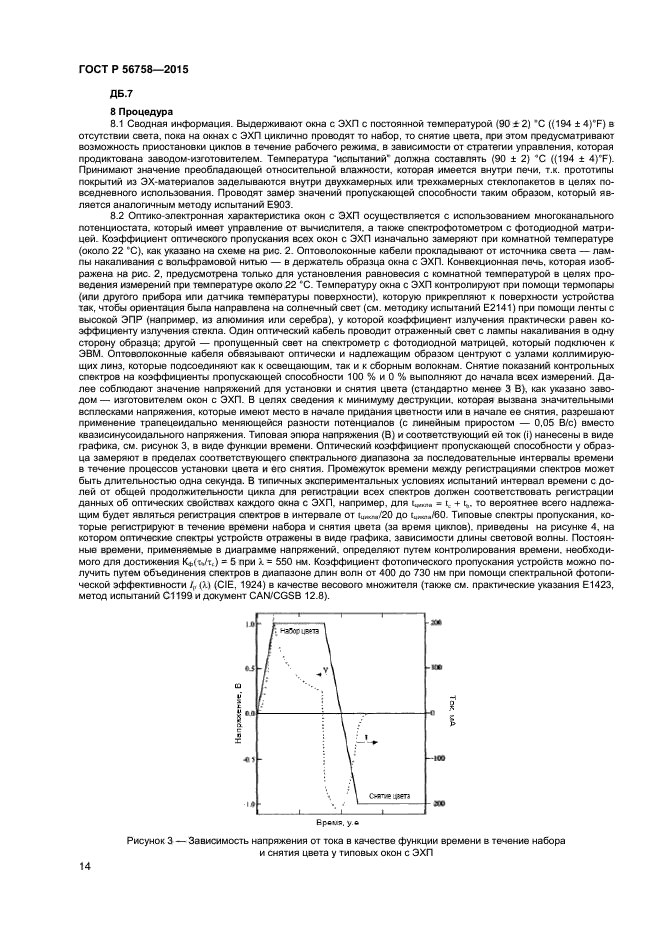

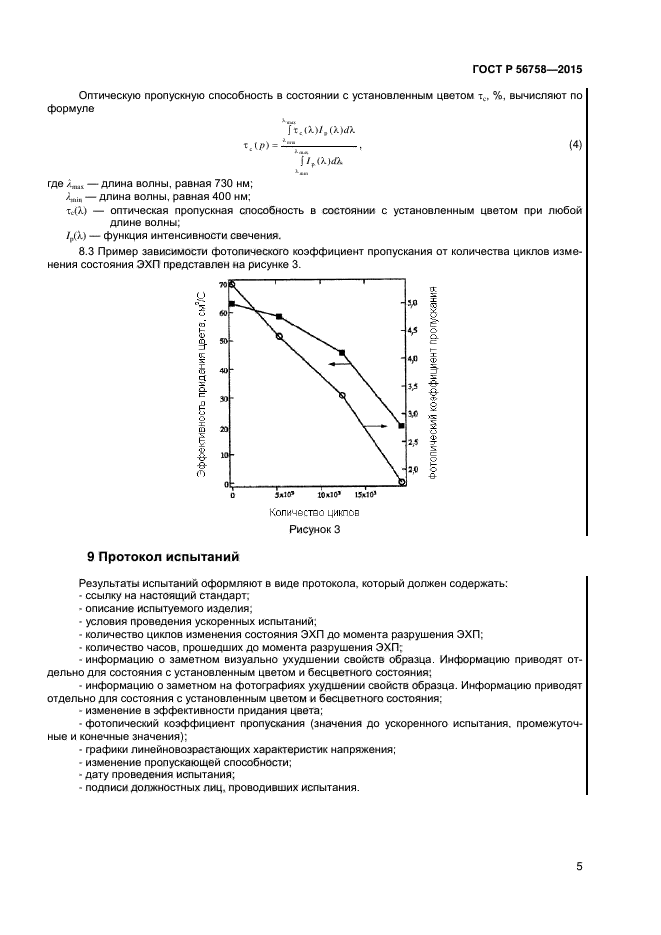

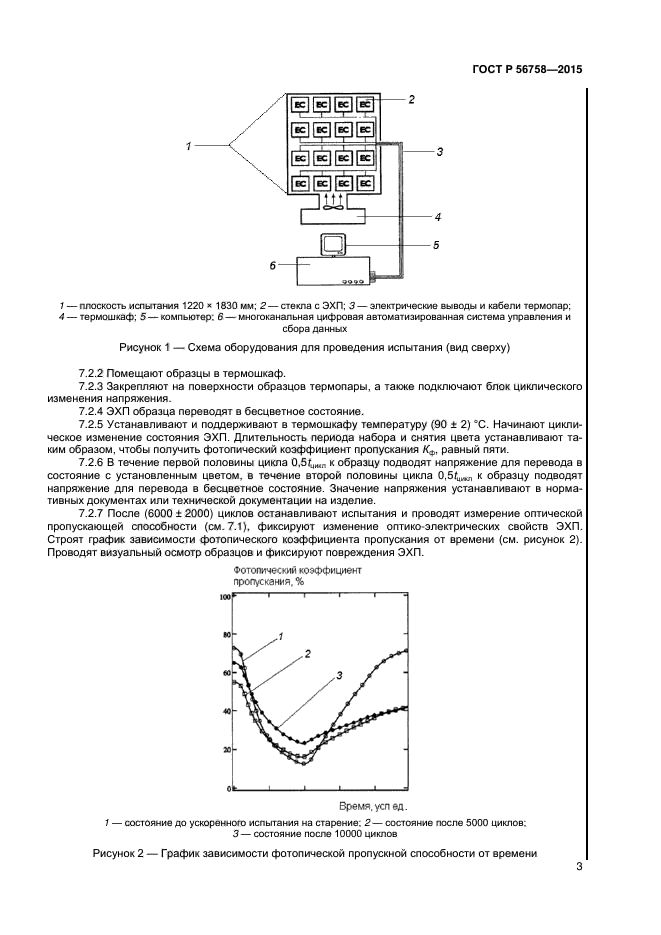

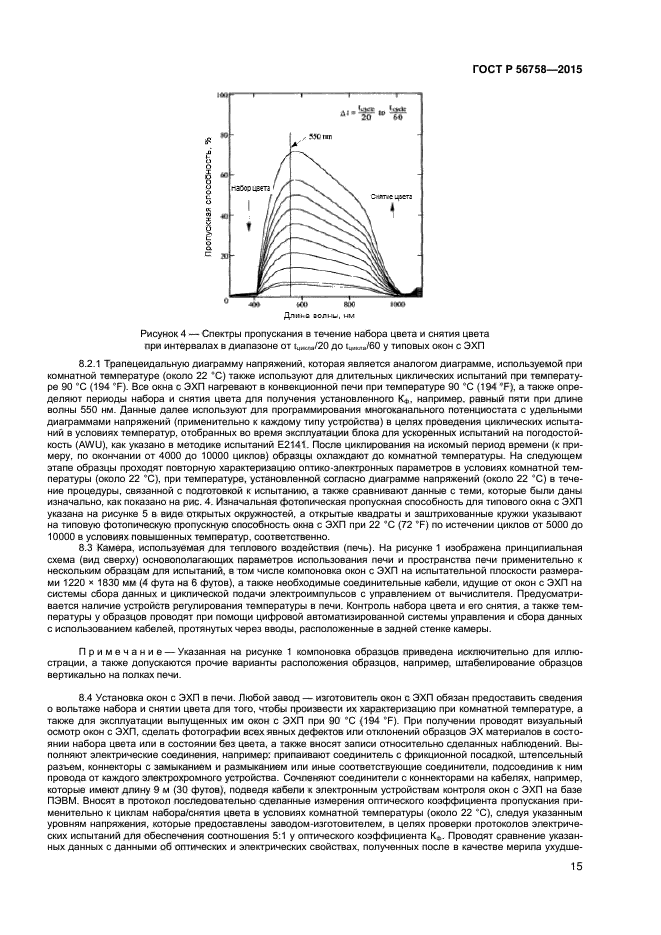

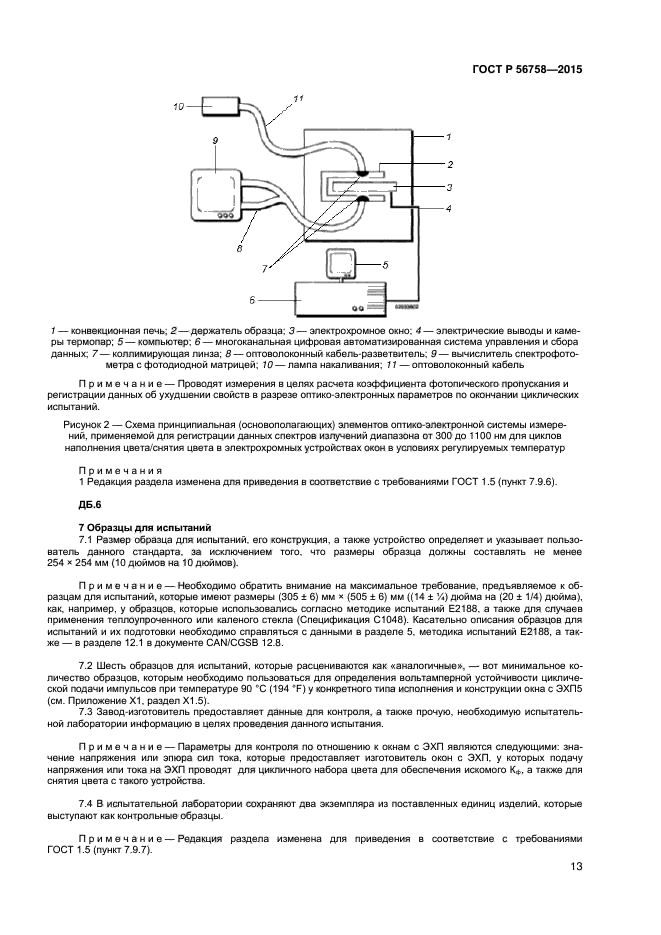

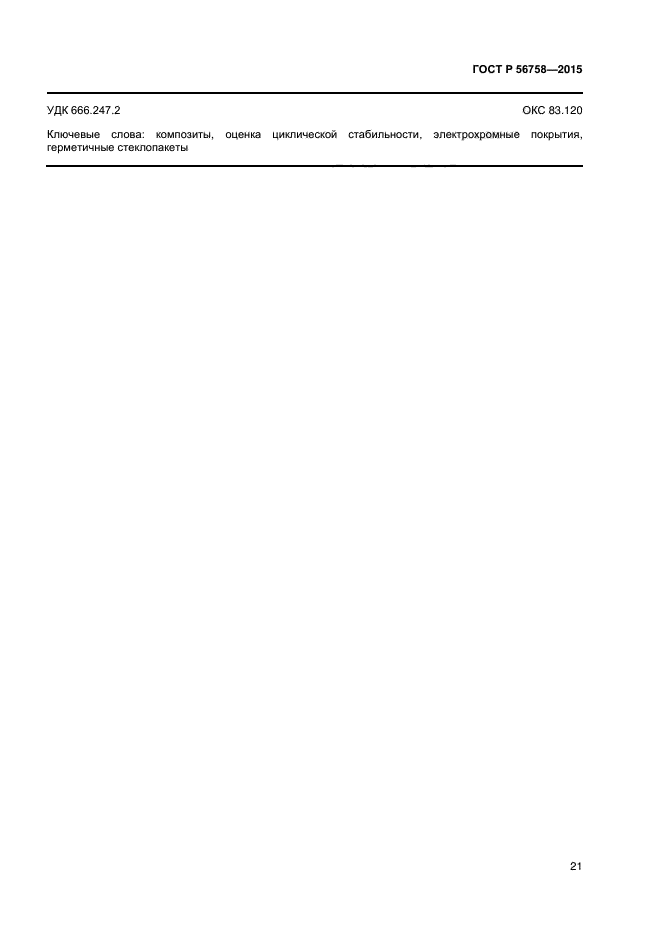

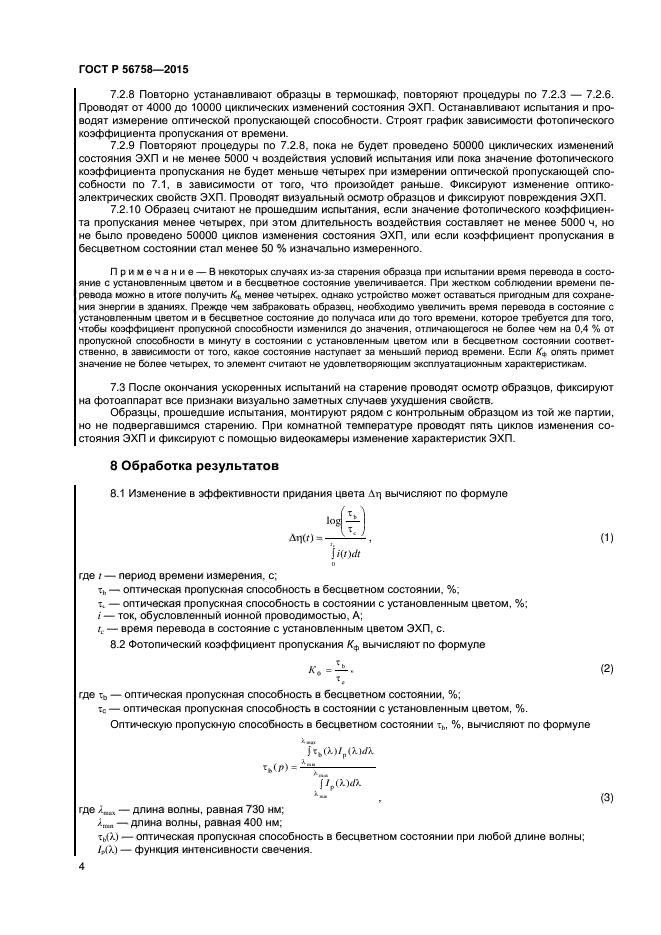

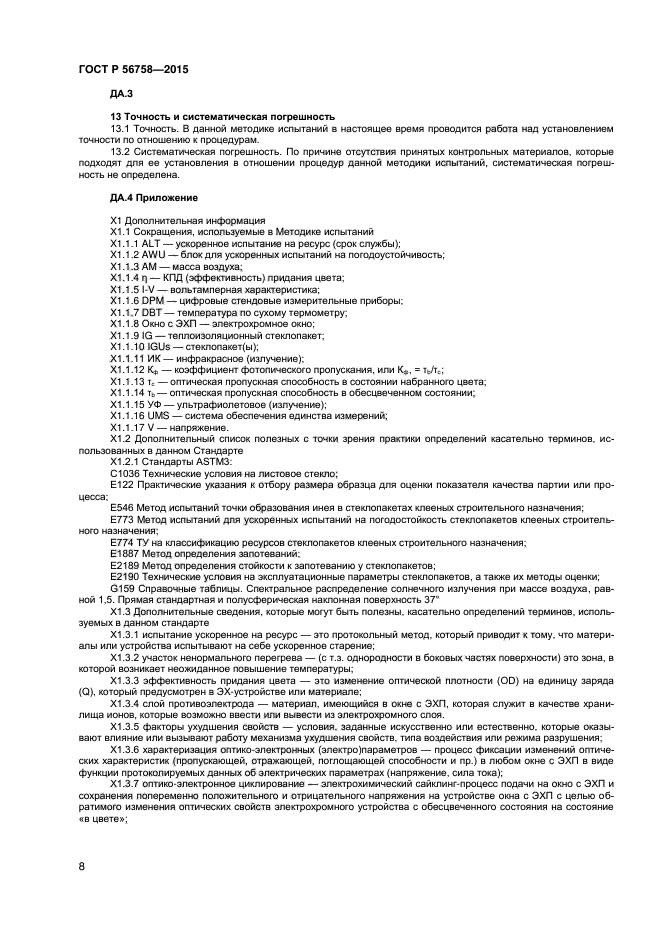

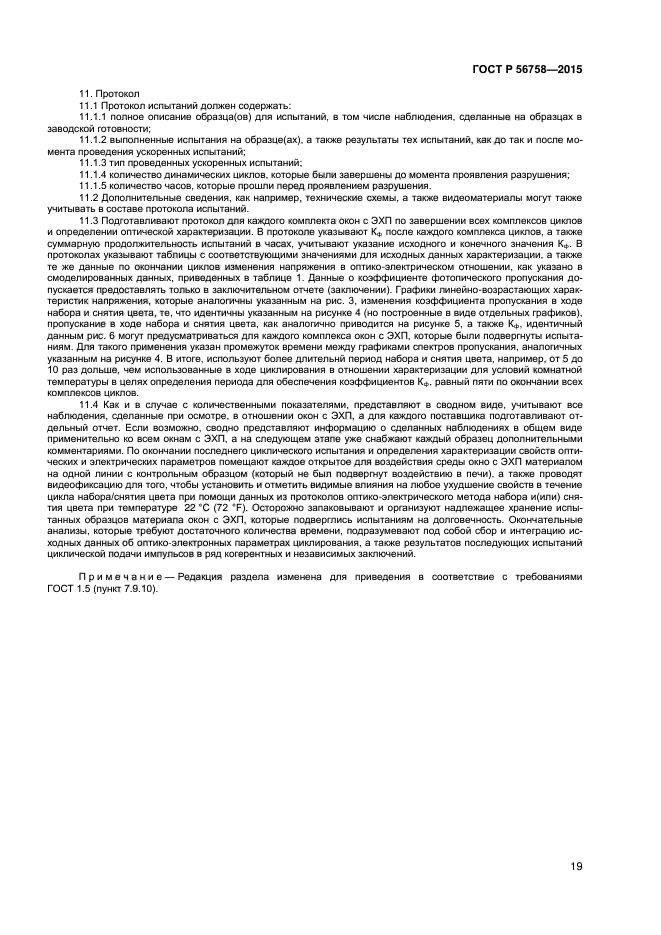

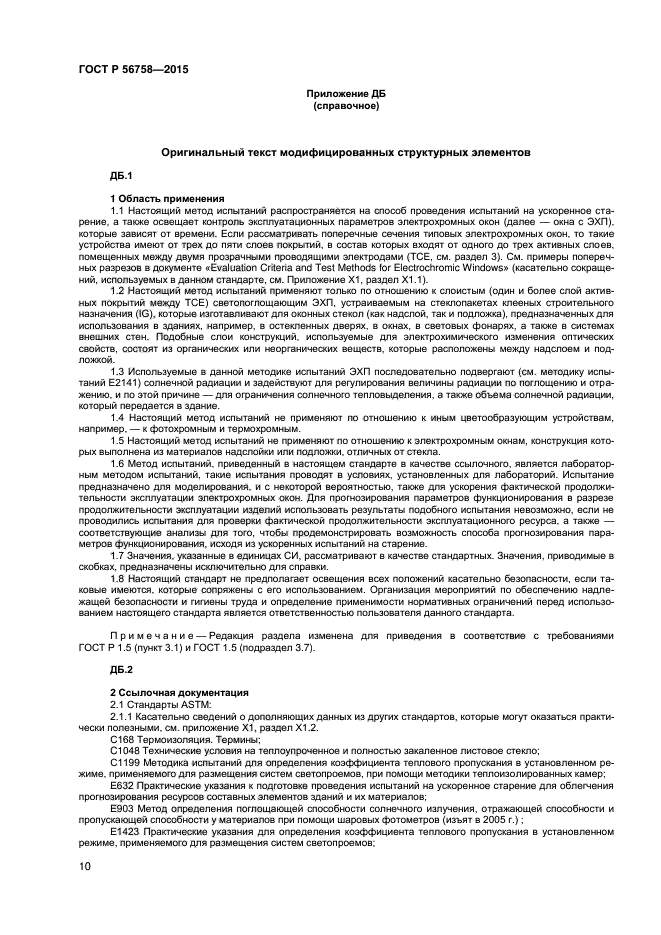

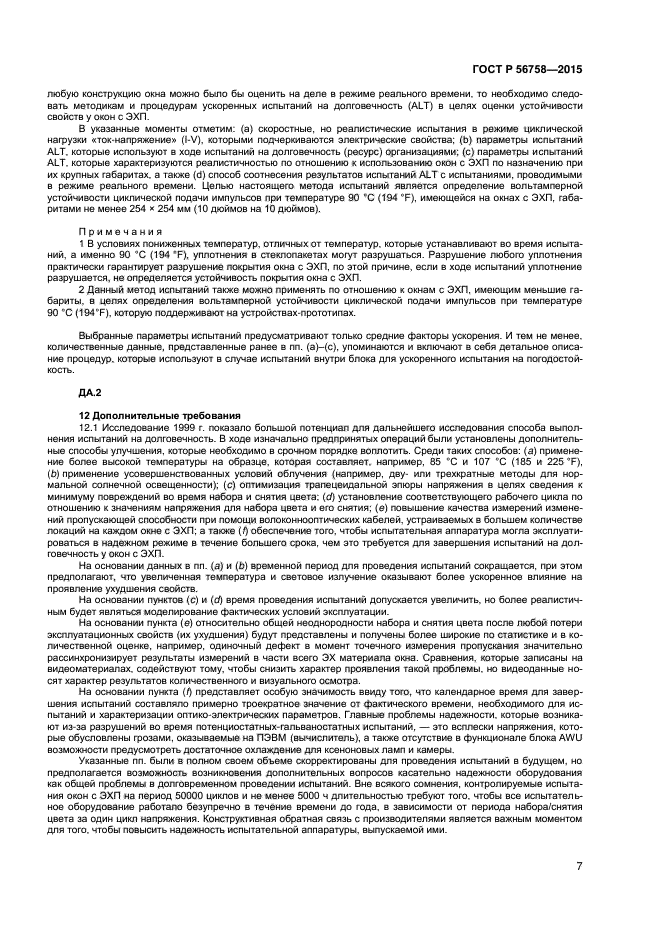

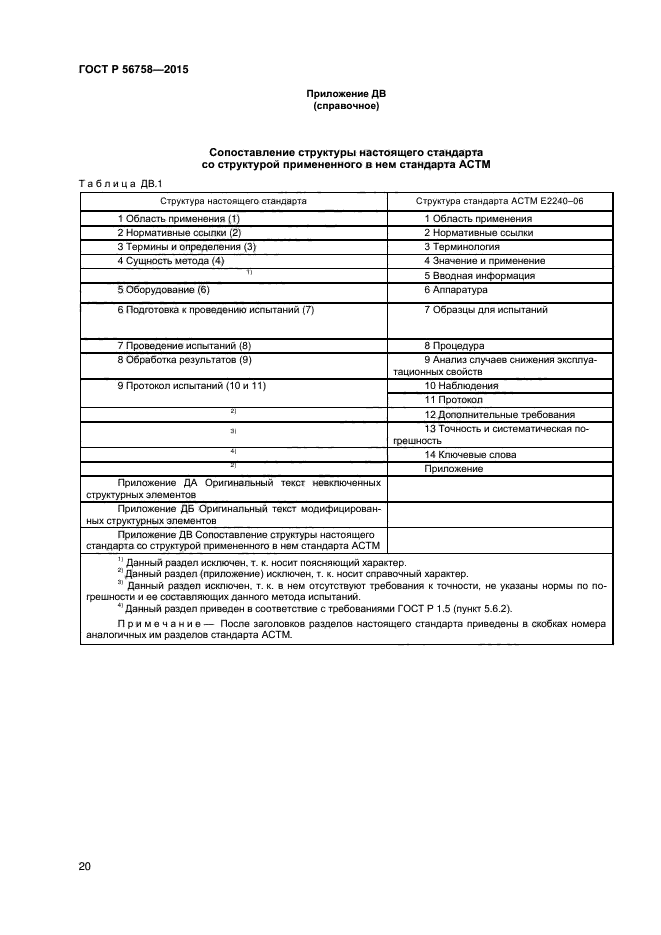

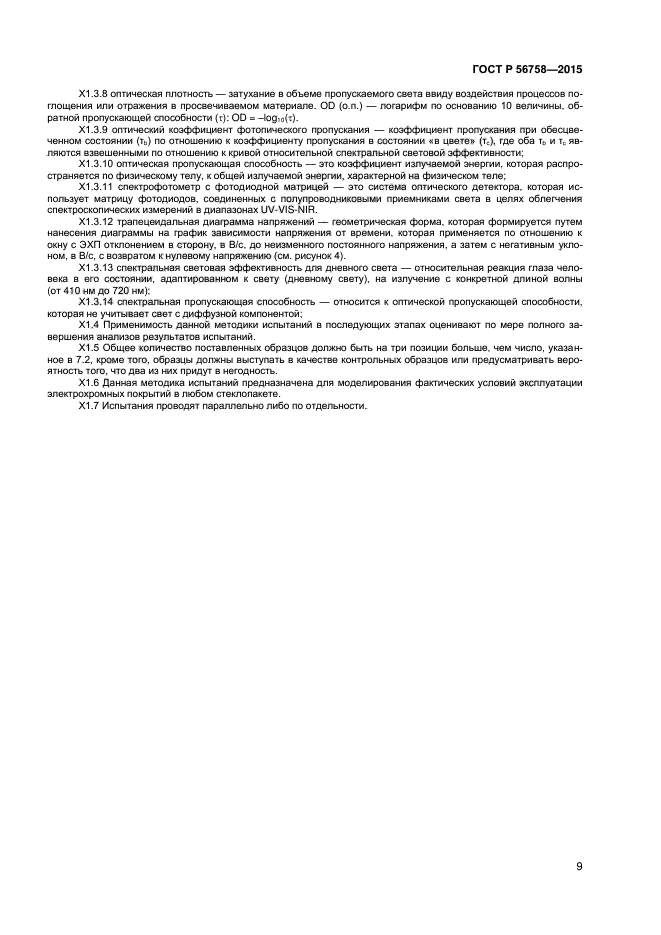

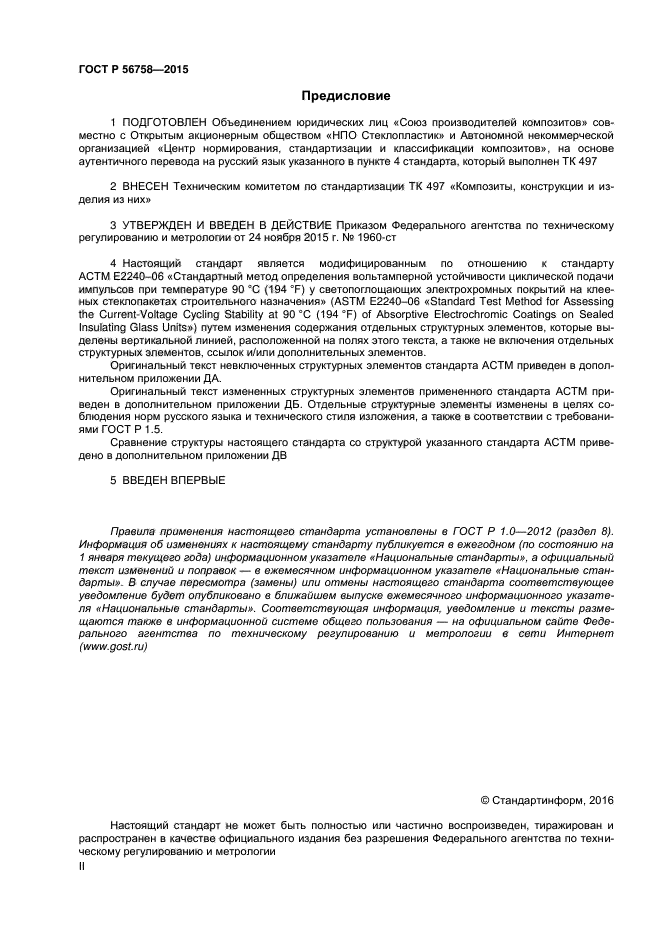

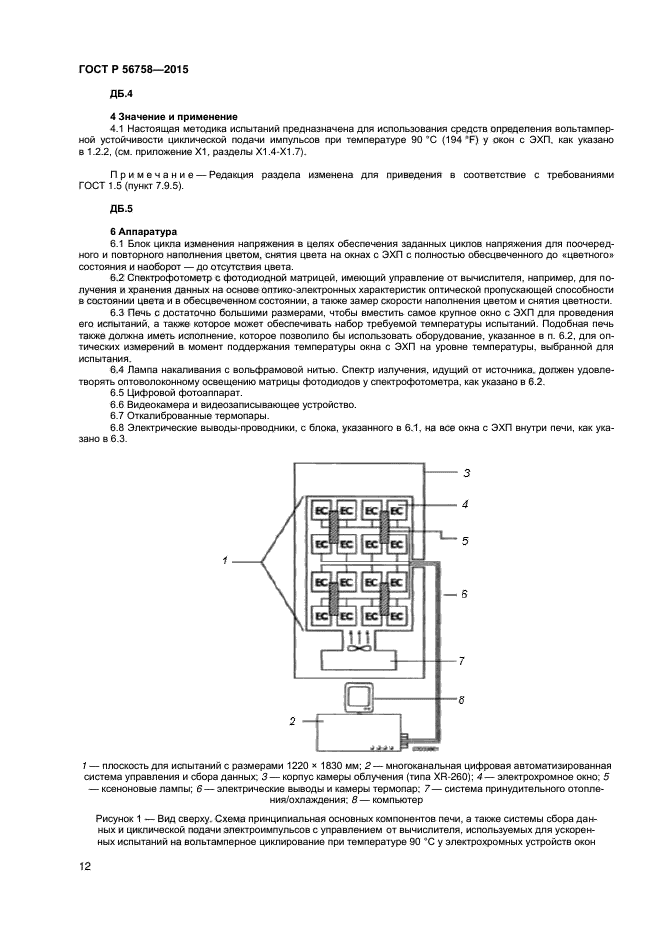

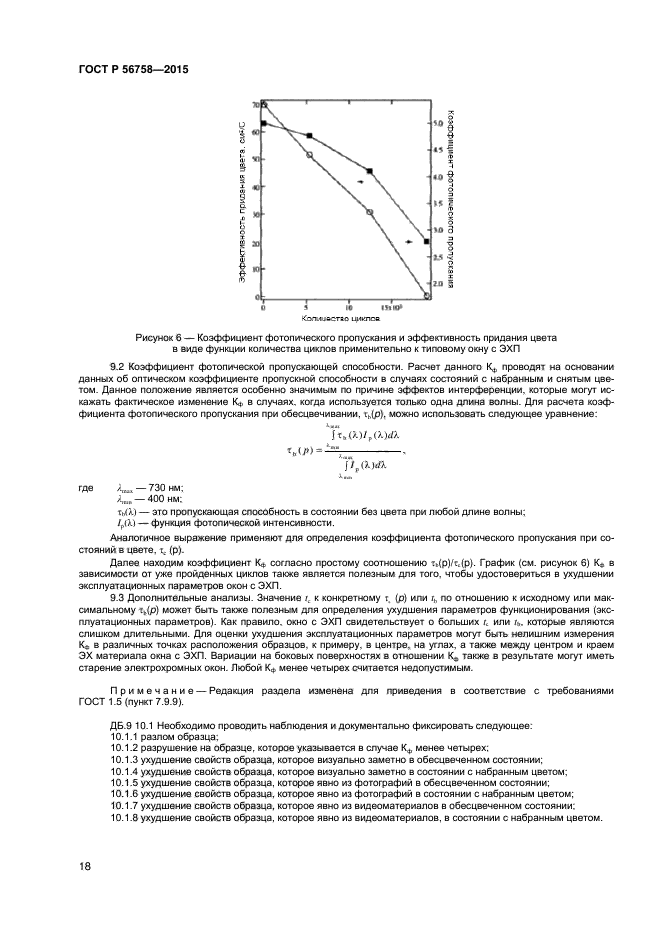

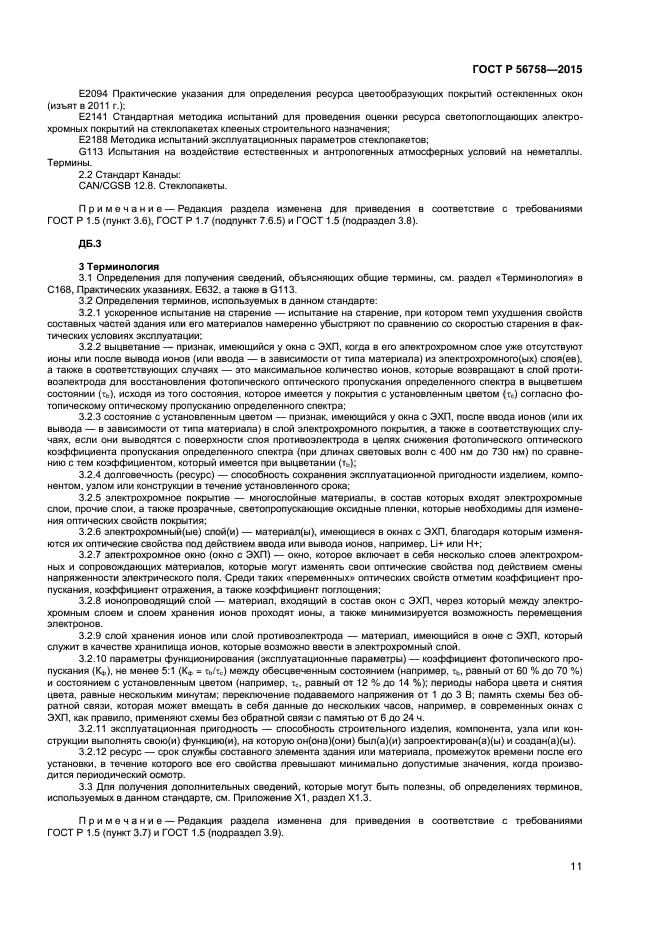

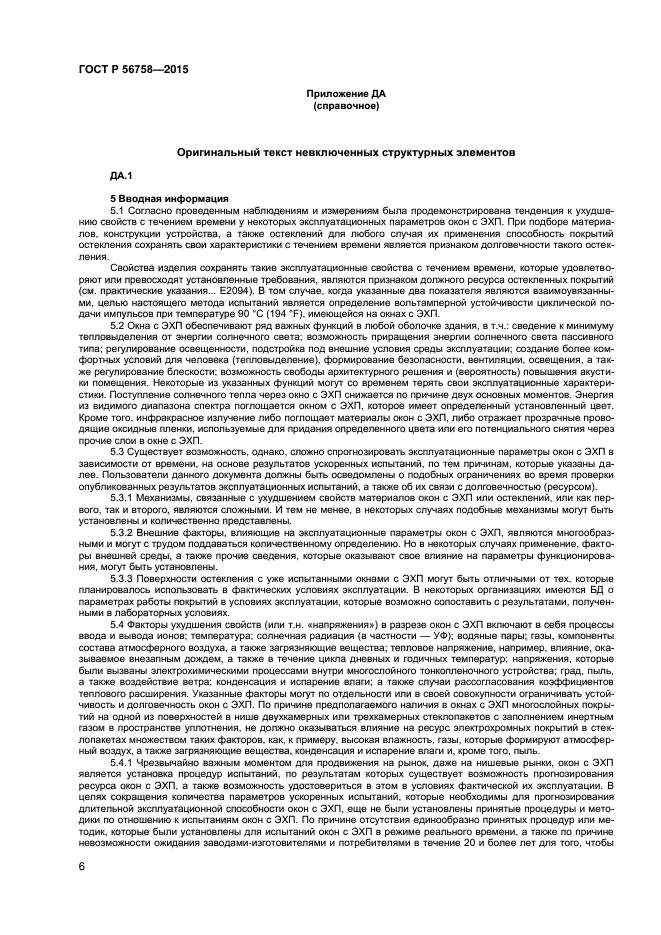

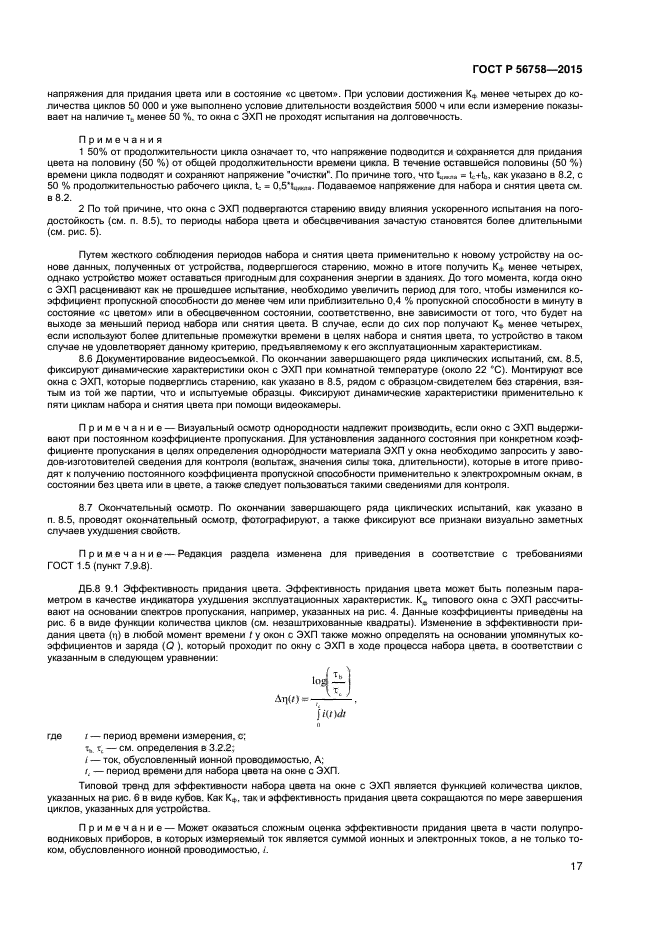

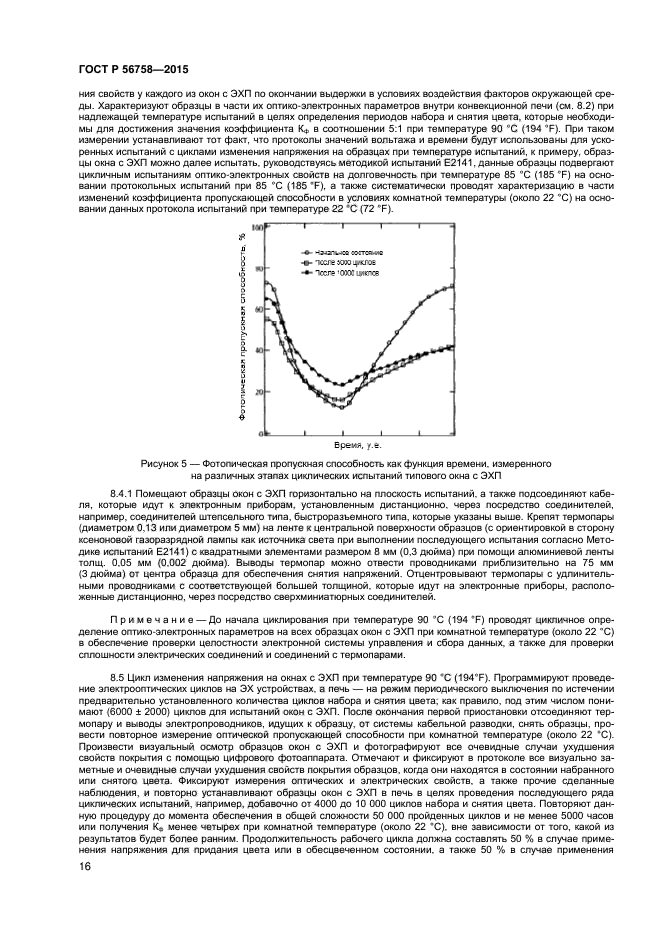

Текст ГОСТ Р 56758-2015



Другие ГОСТы

ГОСТ Р 56795-2015 Композиты полимерные. Шерография полимерных композитов, материалов внутреннего слоя «сэндвич»-конструкций и изготовленных намоткой сосудов, работающих под давлением
ГОСТ Р 57578-2017 Композиты полимерныные. Определение линейного теплового расширения при помощи интерферометра
ГОСТ 33519-2015 Композиты полимиерные. Метод испытания на сжатие при нормальной, повышенной и пониженной температурах
ГОСТ Р 57970-2017 Композиты углеродные. Углеродные композиты, армированные углеродным волокном. Классификация
ГОСТ Р 56741-2015 Композиты. Метод измерения равномерности поглощающего электрохромного покрытия на поверхности стекла
ГОСТ Р 57852-2017 Композиты. Метод определения изгиба образцов для испытаний при приложении растягивающей и сжимающей нагрузки
ГОСТ Р 56759-2015 Композиты. Метод оценки циклической стабильности текущего напряжения при комнатной температуре поглощающих электрохромных покрытий герметичных стеклопакетов
ГОСТ 16336-77 Композиции полиэтилена для кабельной промышленности. Технические условия
ГОСТ Р 57967-2017 Композиты. Определение теплопроводности твердых тел методом стационарного одномерного теплового потока с охранным нагревателем
ГОСТ Р 57830-2017 Композиты. Определение теплопроводности и температуропроводности методом дифференциальной сканирующей калориметрии с температурной модуляцией
ГОСТ Р 57844-2017 Композиты. Определение плотности методом замещения - кажущаяся плотность, определенная газовой пикнометрией
ГОСТ Р 57862-2017 Композиты. Определение динамического модуля упругости, модуля упругости при сдвиге и коэффициента. Пуассона методом акустического резонанса
ГОСТ Р 57947-2017 Композиты. Определение динамического модуля упругости, модуля упругости при сдвиге и коэффициента Пуассона методом импульсного воздействия вибрации
ГОСТ Р 56773-2015 Композиты. Метод ускоренных испытаний на старение электрохромных покрытий герметичных стеклопакетов

Дополнительная информация

Английское название
Введен в действие	01.01.2017
Дата издания	08.02.2016
