ГОСТ Р 57844-2017

Композиты. Определение плотности методом замещения - кажущаяся плотность, определенная газовой пикнометрией

действующий Настоящий стандарт устанавливает метод определения кажущейся плотности твердых образцов композитов правильной и неправильной формы, образцов композитов в виде цельного куска или в форме порошка газовым пикнометром

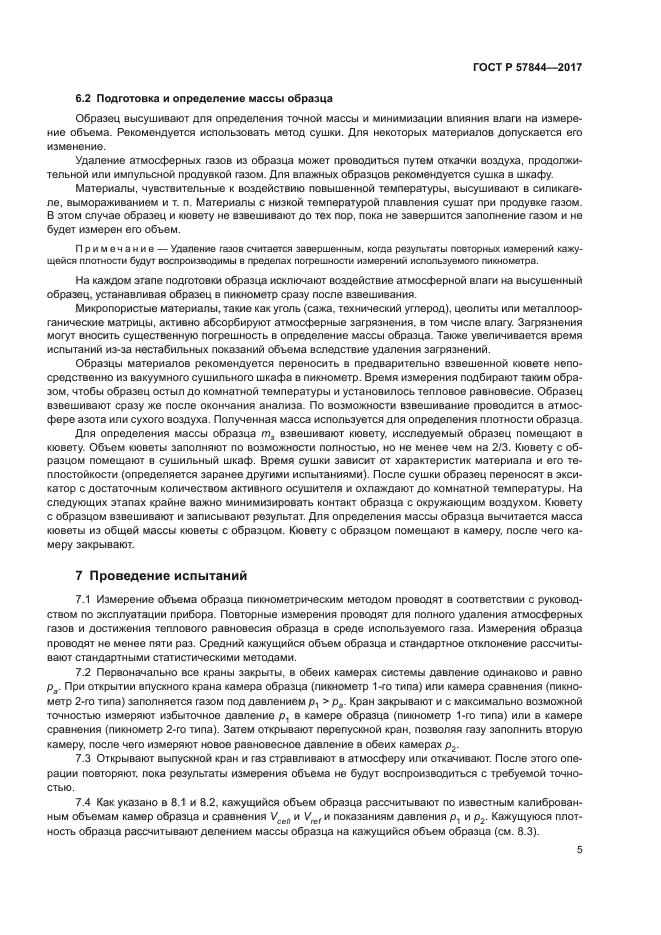

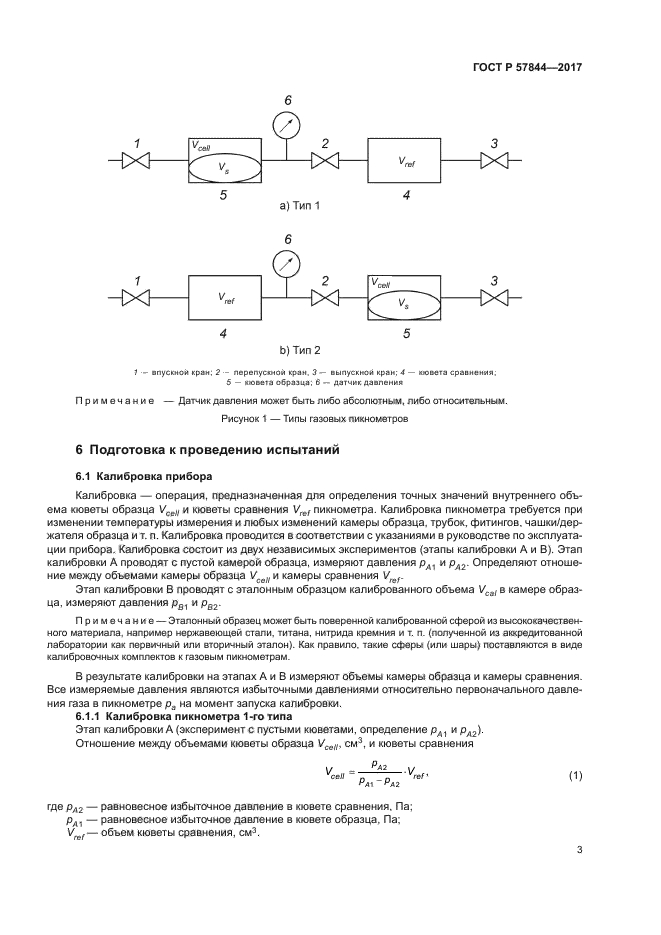

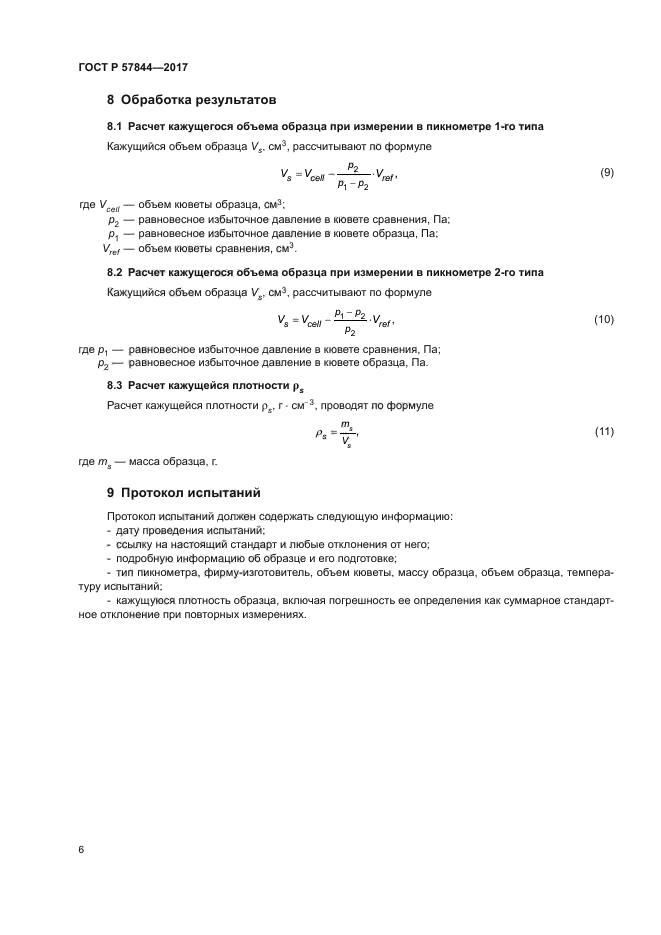

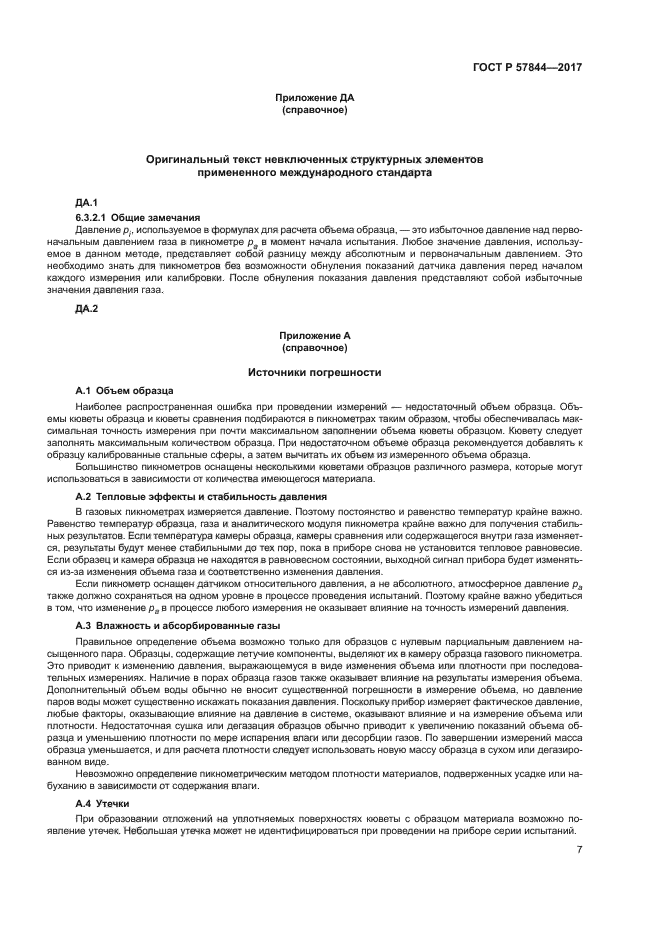

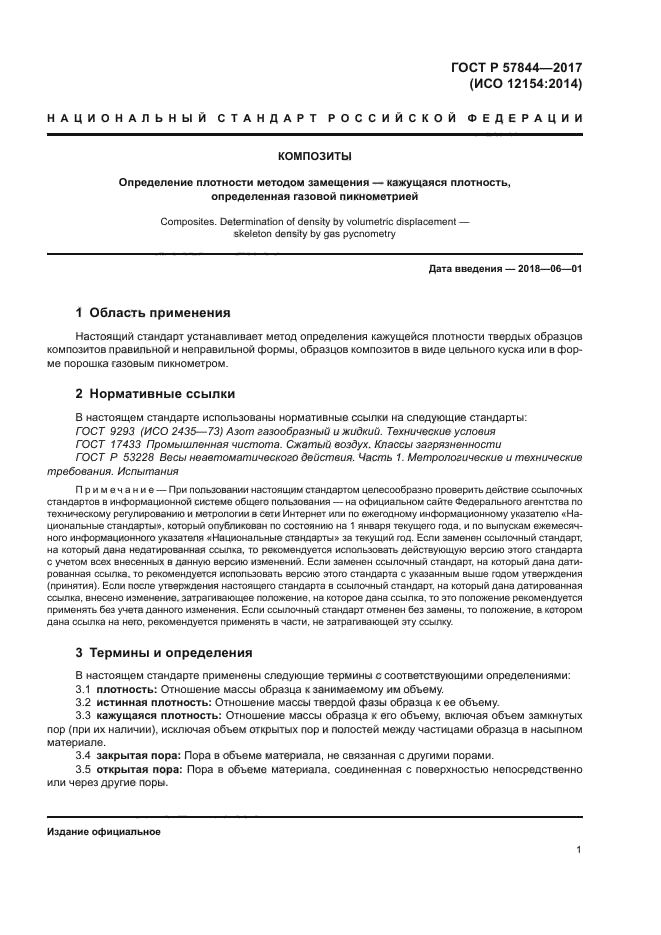

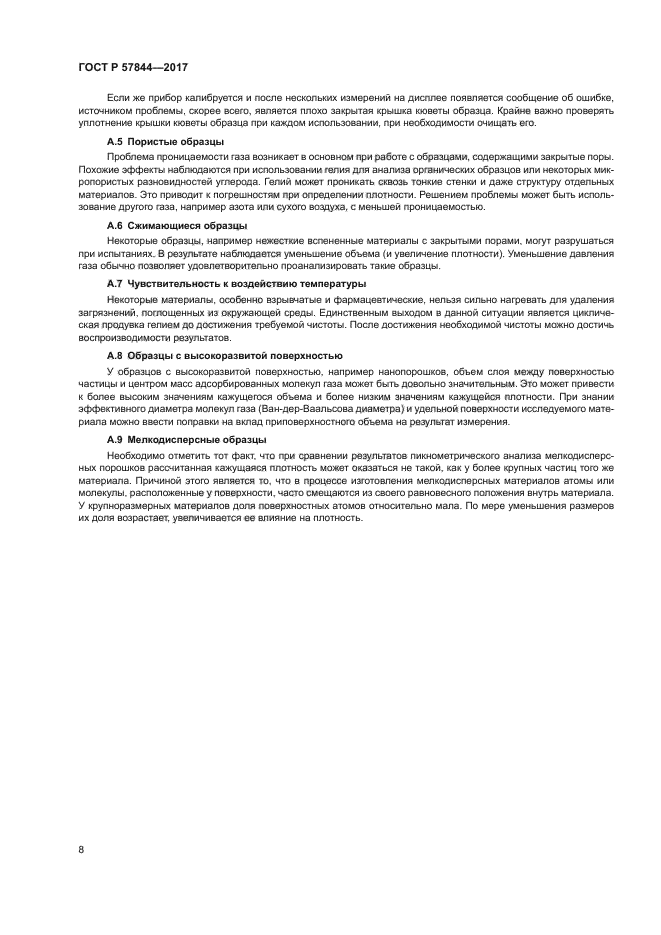

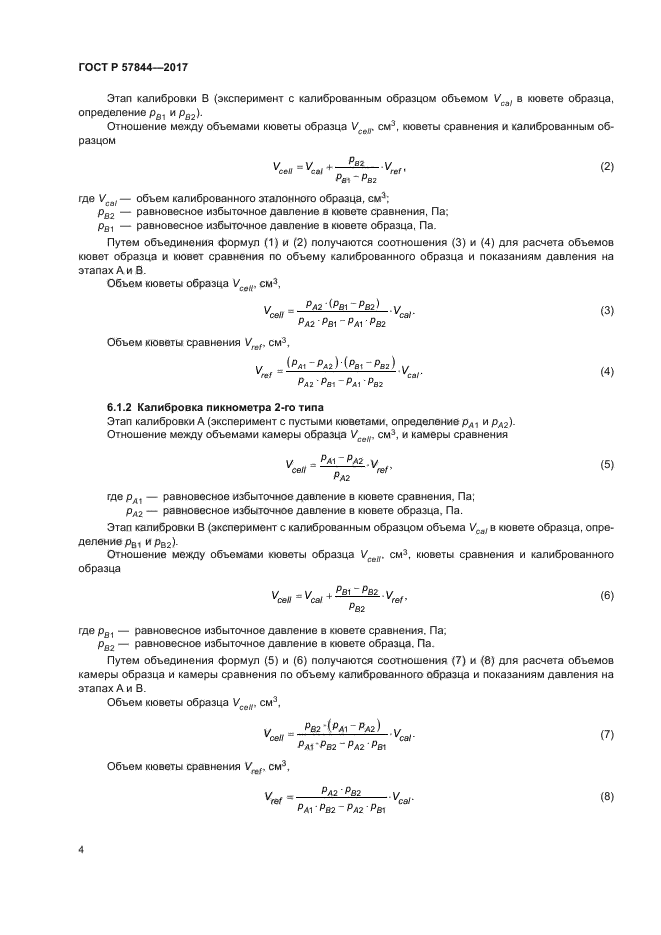

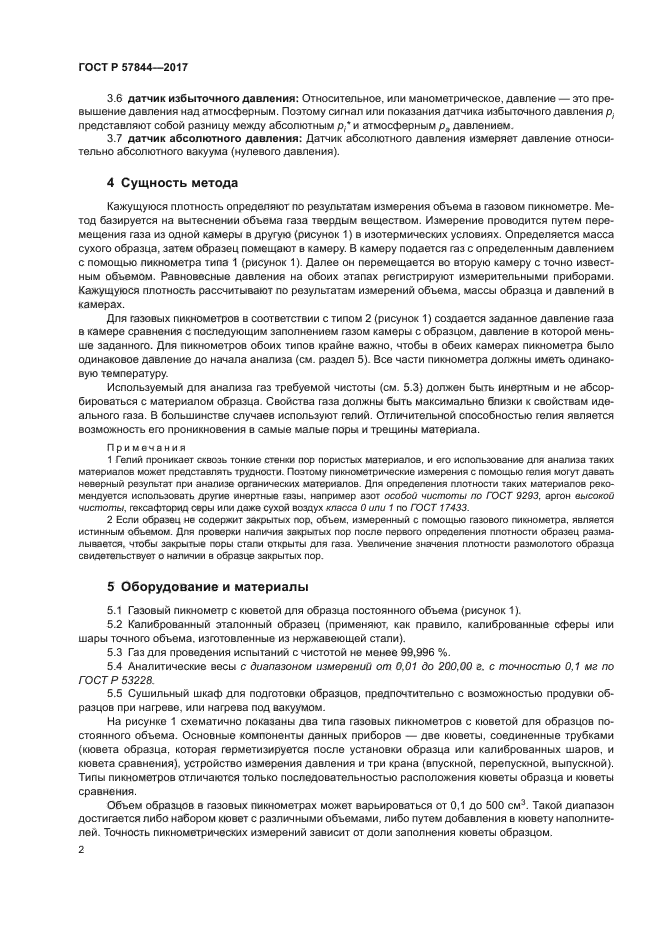

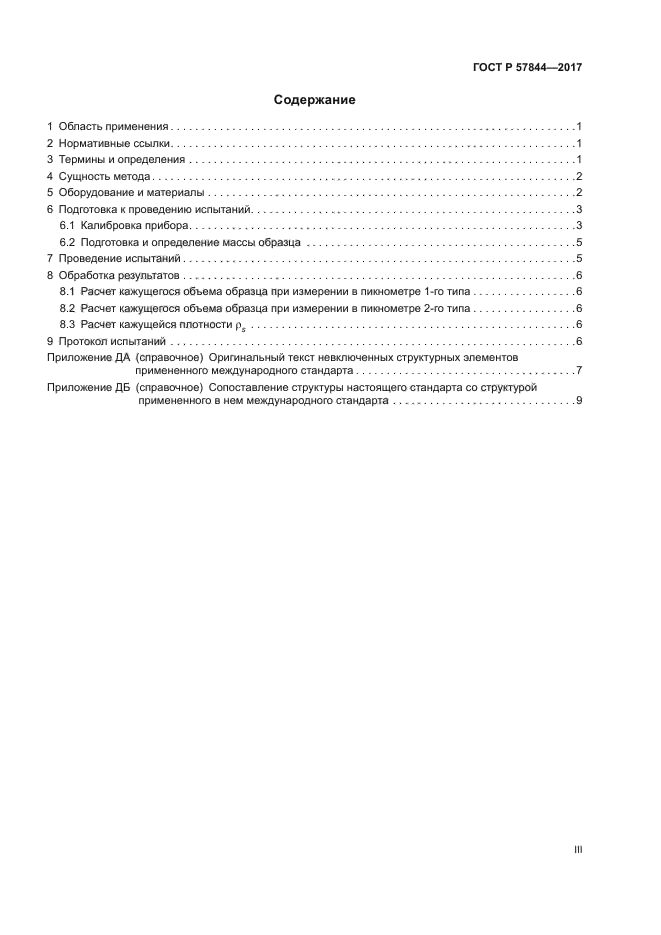

Текст ГОСТ Р 57844-2017



Другие ГОСТы

ГОСТ Р 56741-2015 Композиты. Метод измерения равномерности поглощающего электрохромного покрытия на поверхности стекла
ГОСТ Р 57852-2017 Композиты. Метод определения изгиба образцов для испытаний при приложении растягивающей и сжимающей нагрузки
ГОСТ Р 56759-2015 Композиты. Метод оценки циклической стабильности текущего напряжения при комнатной температуре поглощающих электрохромных покрытий герметичных стеклопакетов
ГОСТ Р 56758-2015 Композиты. Метод оценки циклической стабильности текущего напряжения при температуре 90 °C поглощающих электрохромных покрытий герметичных стеклопакетов
ГОСТ Р 56773-2015 Композиты. Метод ускоренных испытаний на старение электрохромных покрытий герметичных стеклопакетов
ГОСТ Р 57947-2017 Композиты. Определение динамического модуля упругости, модуля упругости при сдвиге и коэффициента Пуассона методом импульсного воздействия вибрации
ГОСТ Р 57862-2017 Композиты. Определение динамического модуля упругости, модуля упругости при сдвиге и коэффициента. Пуассона методом акустического резонанса
ГОСТ Р 54417-2011 Компоненты волоконно-оптических систем передачи. Термины и определения
ГОСТ 26793-85 Компоненты волоконно-оптических систем передачи. Система условных обозначений
ГОСТ 3677-76 Композиция церезиновая. Технические условия
ГОСТ 16336-2013 Композиции полиэтилена для кабельной промышленности. Технические условия.
ГОСТ 16336-77 Композиции полиэтилена для кабельной промышленности. Технические условия
ГОСТ Р 57967-2017 Композиты. Определение теплопроводности твердых тел методом стационарного одномерного теплового потока с охранным нагревателем
ГОСТ Р 57830-2017 Композиты. Определение теплопроводности и температуропроводности методом дифференциальной сканирующей калориметрии с температурной модуляцией

Дополнительная информация

Английское название
Введен в действие	01.06.2018
Дата издания	10.06.2019
