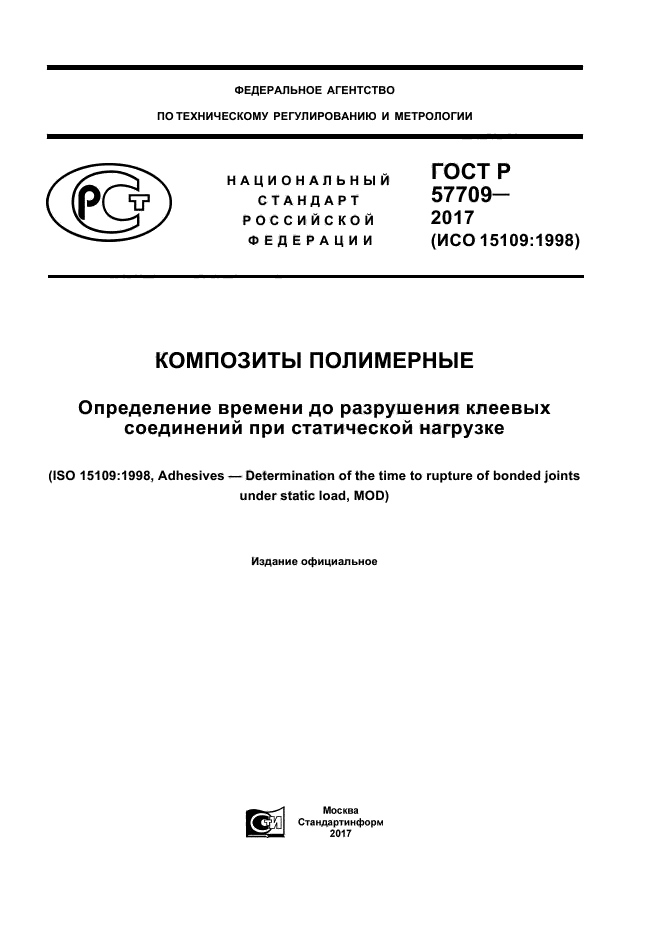

ГОСТ Р 57709-2017

Композиты полимерные. Определение времени до разрушения клеевых соединений при статической нагрузке

действующий Настоящий стандарт распространяется на полимерные композиты и устанавливает метод определения времени до разрушения клеевых соединений при статической нагрузке. Настоящий стандарт применяют только для сравнения клеев, он не может быть применен при проектировании. Настоящий стандарт может быть также применен для металлических, пластмассовых и деревянных материалов

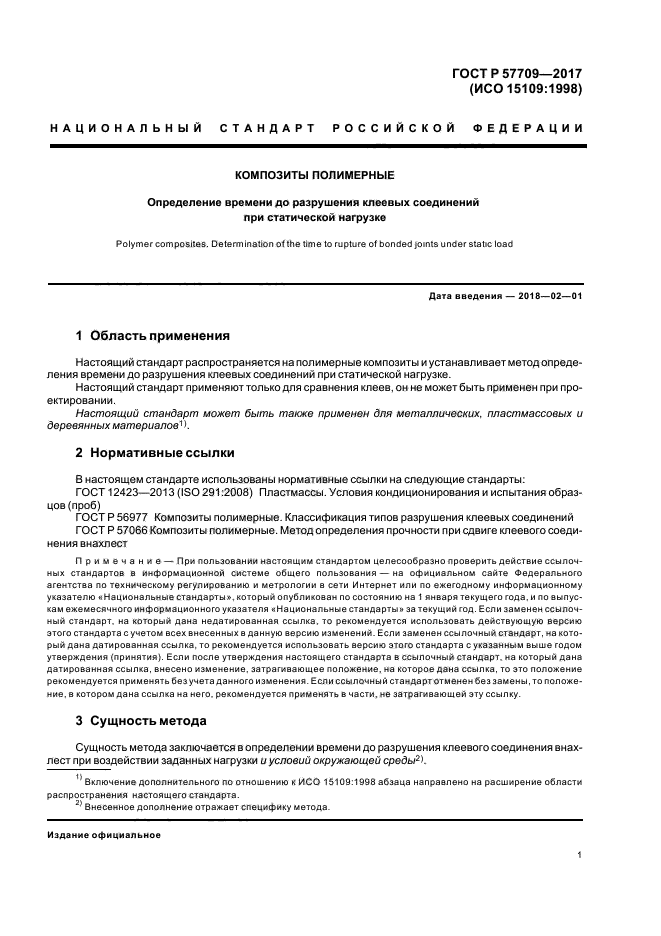

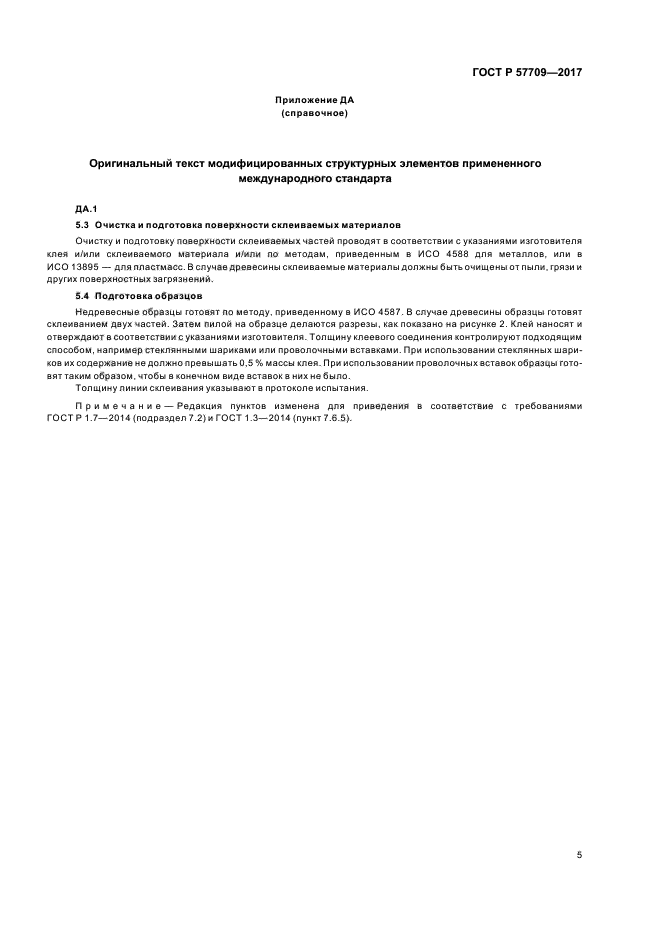

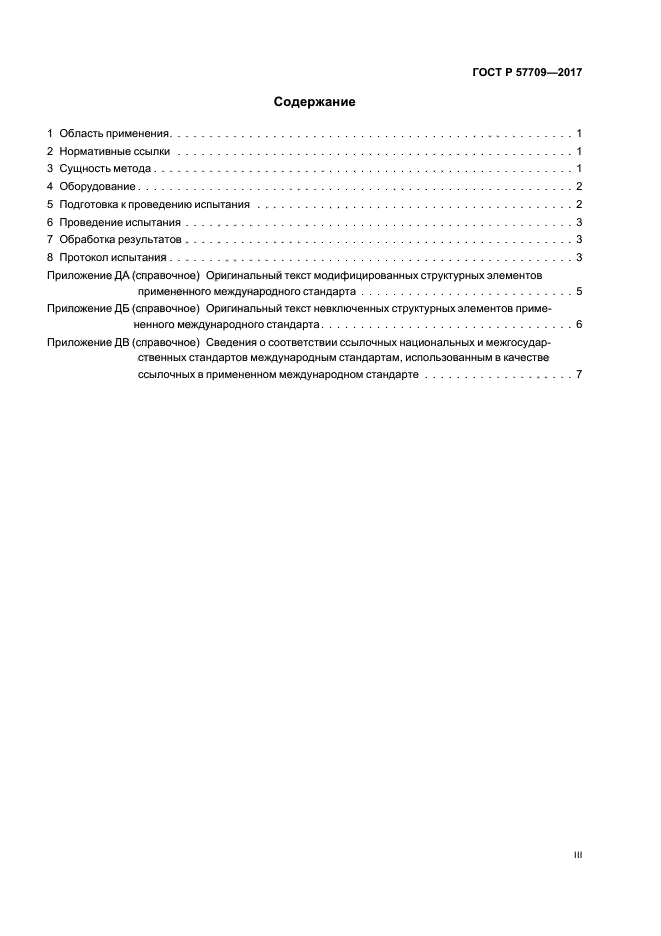

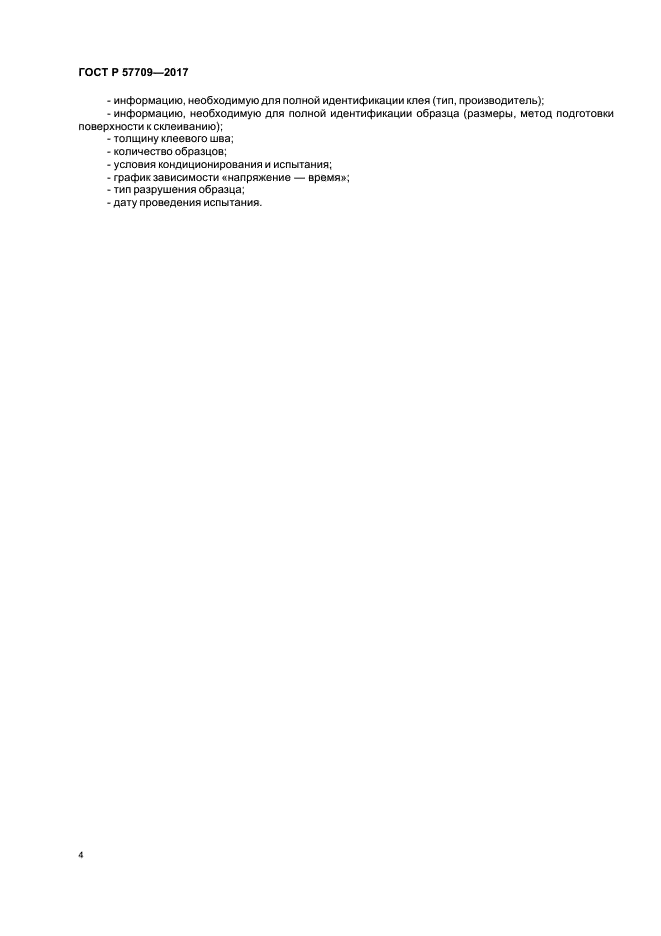

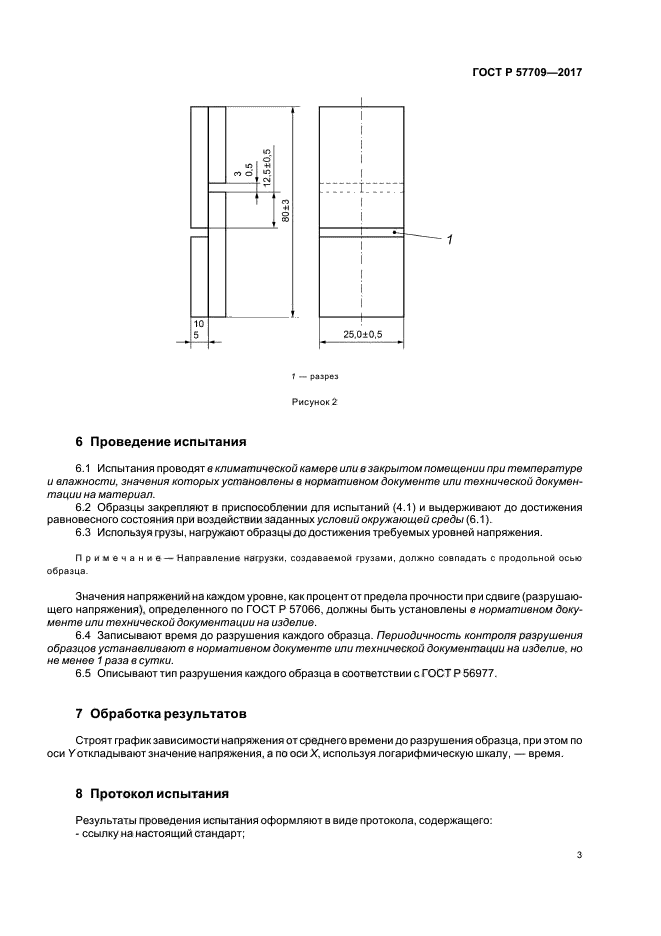

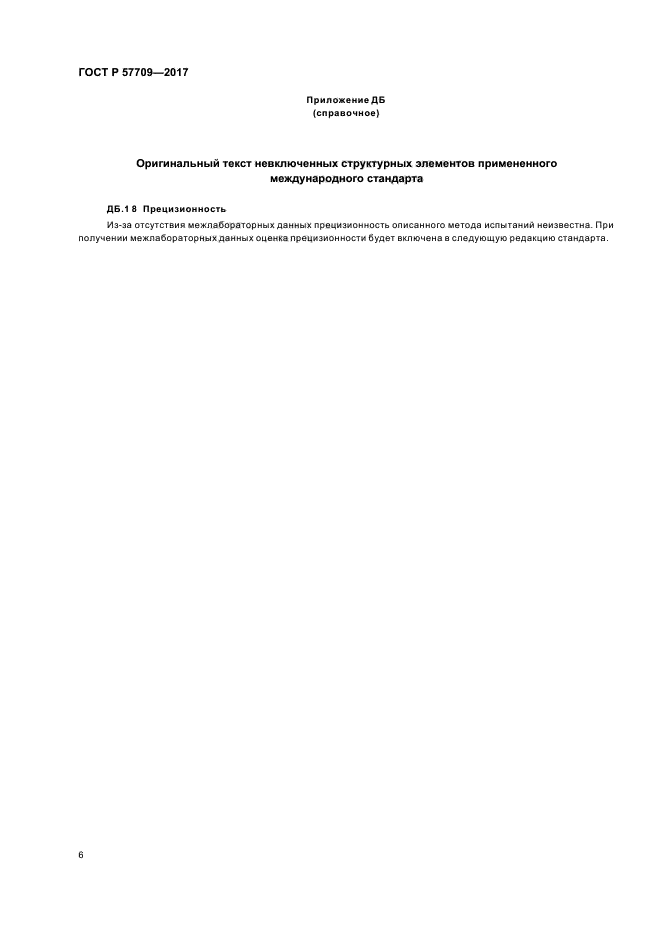

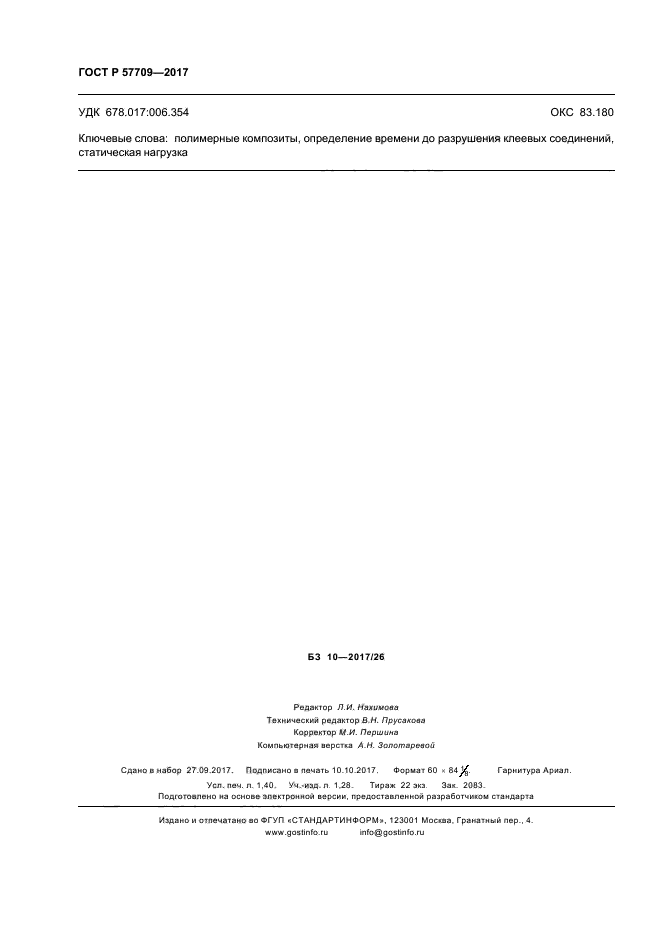

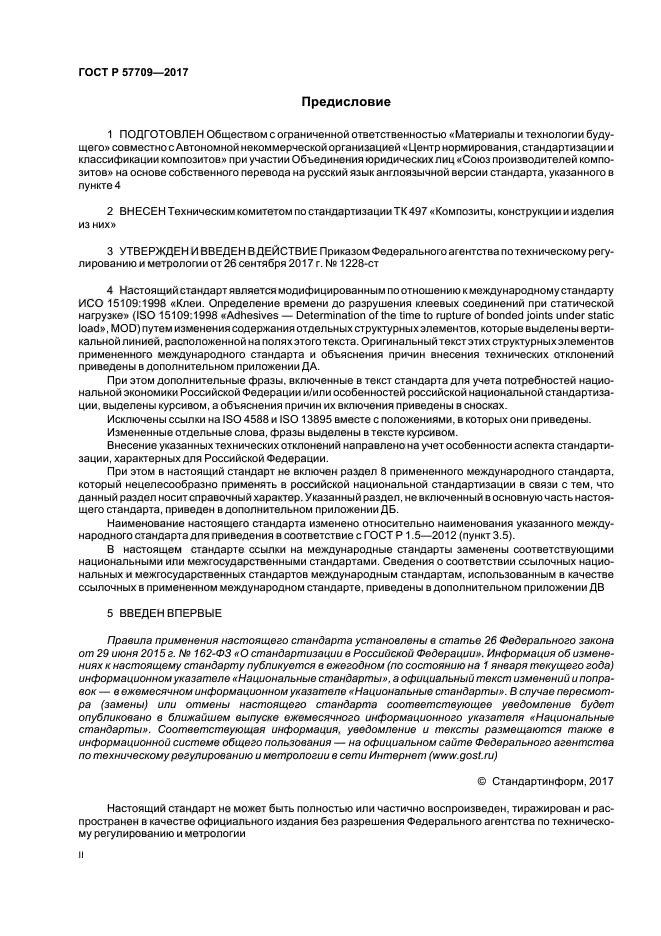

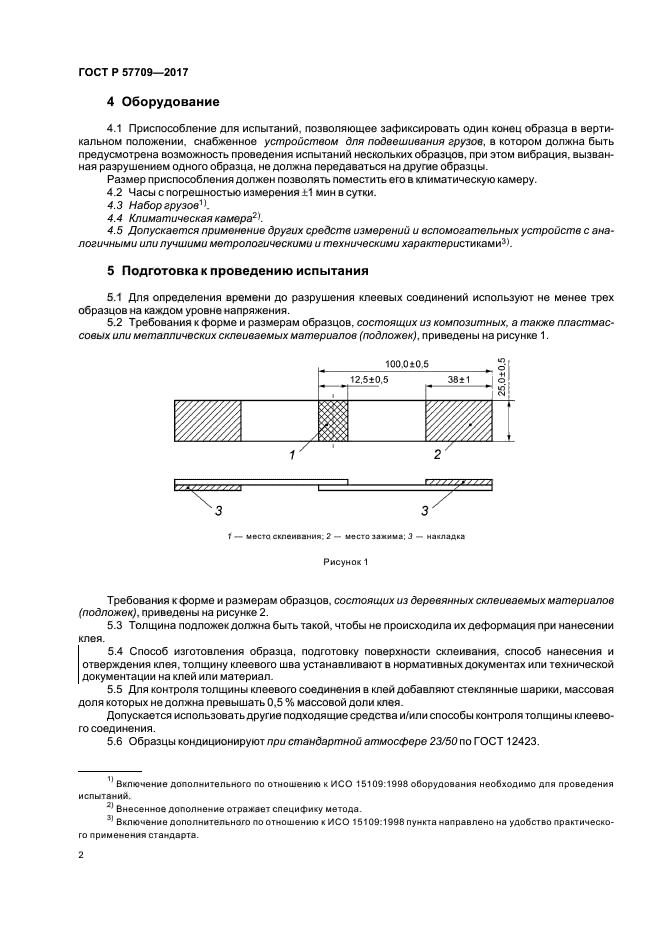

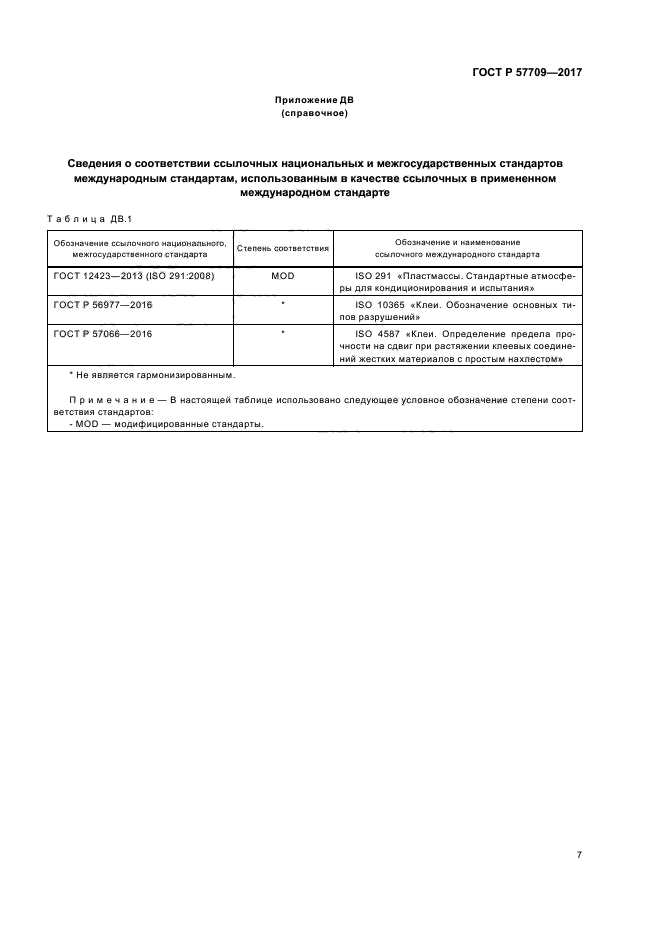

Текст ГОСТ Р 57709-2017



Другие ГОСТы

ГОСТ Р 56206-2014 Композиты полимерные. Методы оценки пожарной опасности и пределов огнестойкости
ГОСТ Р 56787-2015 Композиты полимерные. Неразрушающий контроль
ГОСТ 32588-2013 Композиты полимерные. Номенклатура показателей
ГОСТ Р 57865-2017 Композиты полимерные. Нормализация физико-механических свойств, зависящих от влияния армирующего наполнителя
ГОСТ Р 56683-2015 Композиты полимерные. Обозначение направлений армирования
ГОСТ Р 57604-2017 Композиты полимерные. Общие требования к содержанию документации на методы неразрушающего контроля
ГОСТ 32653-2014 Композиты полимерные. Определение времени гелеобразования препрегов
ГОСТ 32649-2014 Композиты полимерные. Определение массы на единицу площади препрегов
ГОСТ Р 57638-2017 Композиты полимерные. Определение критической работы расслоения в условиях отрыва клеевых соединений методом двухконсольной балки и методом конусной двухконсольной балки
ГОСТ Р 57985-2017 Композиты полимерные. Определение констант кинетического уравнения Аррениуса термически нестабильных материалов с использованием дифференциальной сканирующей калориметрии и метода Флинна-Уолла-Озавы
ГОСТ Р 57951-2017 Композиты полимерные. Определение кинетических параметров разложения материалов с использованием термогравиметрии и метода Озавы-Флинна-Уолла
ГОСТ Р 57730-2017 Композиты полимерные. Определение длины волокна в изделиях из стеклокомпозитов
ГОСТ Р 57917-2017 Композиты полимерные. Определение динамической вязкости термореактивных смол синусоидальным методом
ГОСТ Р 56774-2015 Композиты полимерные. Определение двумерных механических характеристик при изгибе сэндвич-конструкций при воздействии равномерной нагрузки

Дополнительная информация

Английское название
Введен в действие	01.02.2018
Дата издания	10.10.2017
