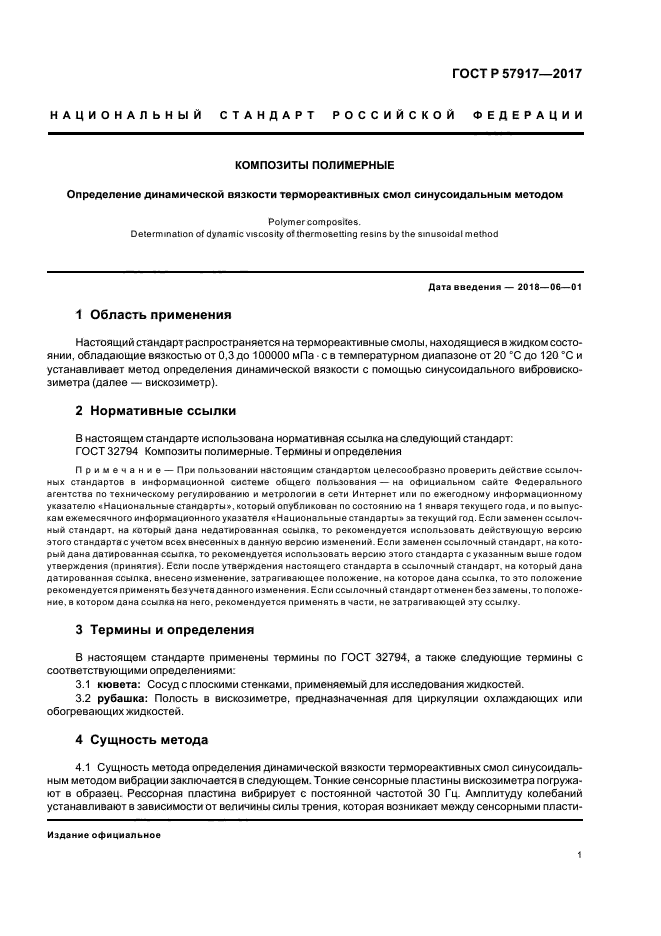

ГОСТ Р 57917-2017

Композиты полимерные. Определение динамической вязкости термореактивных смол синусоидальным методом

действующий Настоящий стандарт распространяется на термореактивные смолы, находящиеся в жидком состоянии, обладающие вязкостью от 0,3 до 100000 мПа•с в температурном диапазоне от 20°С до 120°С и устанавливает метод определения динамической вязкости с помощью синусоидального вибровискозиметра (далее - вискозиметр)

Текст ГОСТ Р 57917-2017



Другие ГОСТы

ГОСТ 32588-2013 Композиты полимерные. Номенклатура показателей
ГОСТ Р 57865-2017 Композиты полимерные. Нормализация физико-механических свойств, зависящих от влияния армирующего наполнителя
ГОСТ Р 56683-2015 Композиты полимерные. Обозначение направлений армирования
ГОСТ Р 57604-2017 Композиты полимерные. Общие требования к содержанию документации на методы неразрушающего контроля
ГОСТ 32653-2014 Композиты полимерные. Определение времени гелеобразования препрегов
ГОСТ Р 57709-2017 Композиты полимерные. Определение времени до разрушения клеевых соединений при статической нагрузке
ГОСТ Р 56774-2015 Композиты полимерные. Определение двумерных механических характеристик при изгибе сэндвич-конструкций при воздействии равномерной нагрузки
ГОСТ Р 56680-2015 Композиты полимерные. Определение механических характеристик при изгибе материала внешнего слоя сэндвич-конструкций методом испытания длинной балки на изгиб
ГОСТ Р 56800-2015 Композиты полимерные. Определение механических свойств при растяжении неармированных и армированных материалов
ГОСТ 32649-2014 Композиты полимерные. Определение массы на единицу площади препрегов
ГОСТ Р 57638-2017 Композиты полимерные. Определение критической работы расслоения в условиях отрыва клеевых соединений методом двухконсольной балки и методом конусной двухконсольной балки
ГОСТ Р 57985-2017 Композиты полимерные. Определение констант кинетического уравнения Аррениуса термически нестабильных материалов с использованием дифференциальной сканирующей калориметрии и метода Флинна-Уолла-Озавы
ГОСТ Р 57951-2017 Композиты полимерные. Определение кинетических параметров разложения материалов с использованием термогравиметрии и метода Озавы-Флинна-Уолла
ГОСТ Р 57730-2017 Композиты полимерные. Определение длины волокна в изделиях из стеклокомпозитов

Дополнительная информация

Английское название
Введен в действие	01.06.2018
Дата издания	15.11.2017
