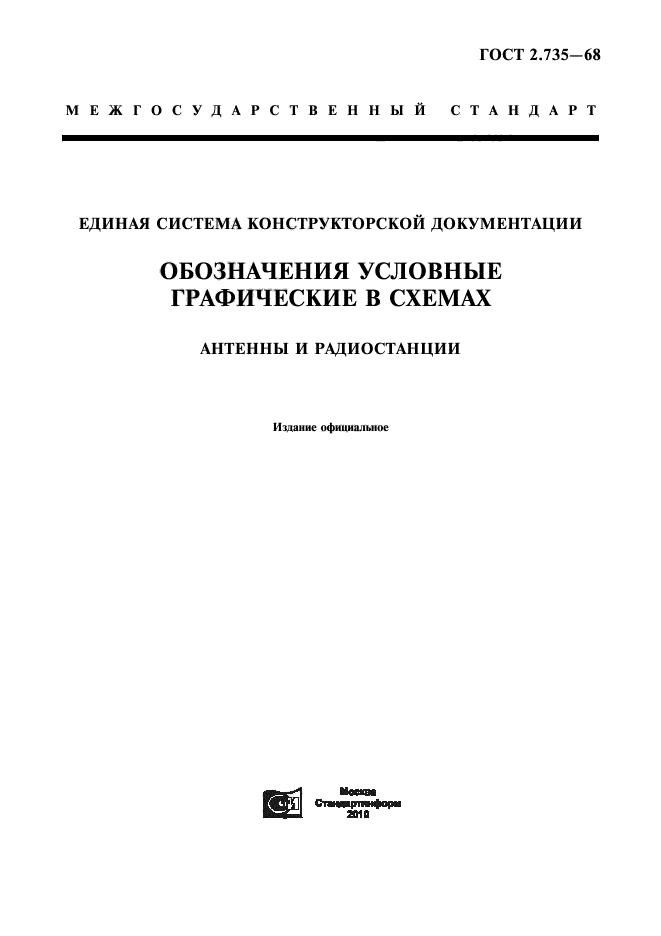

ГОСТ 2.735-68

Единая система конструкторской документации. Обозначения условные графические в схемах. Антенны и радиостанции

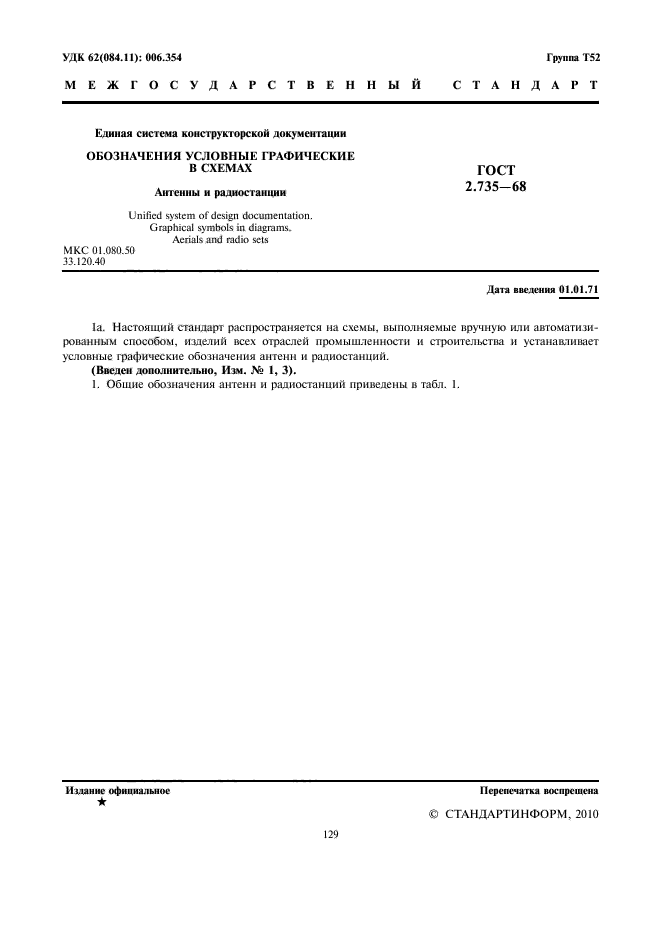

действующий Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения антенн и радиостанций

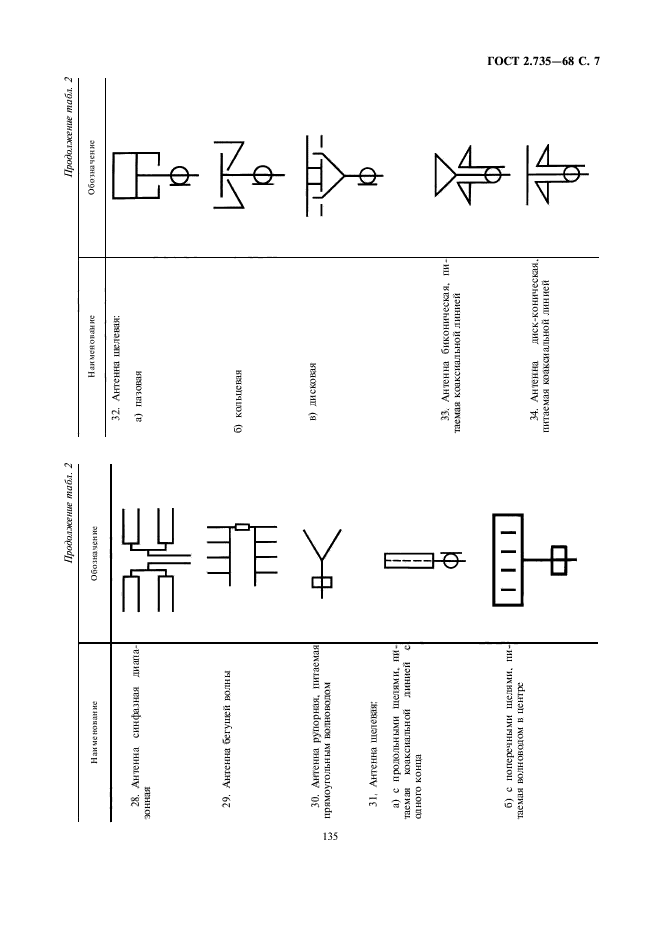

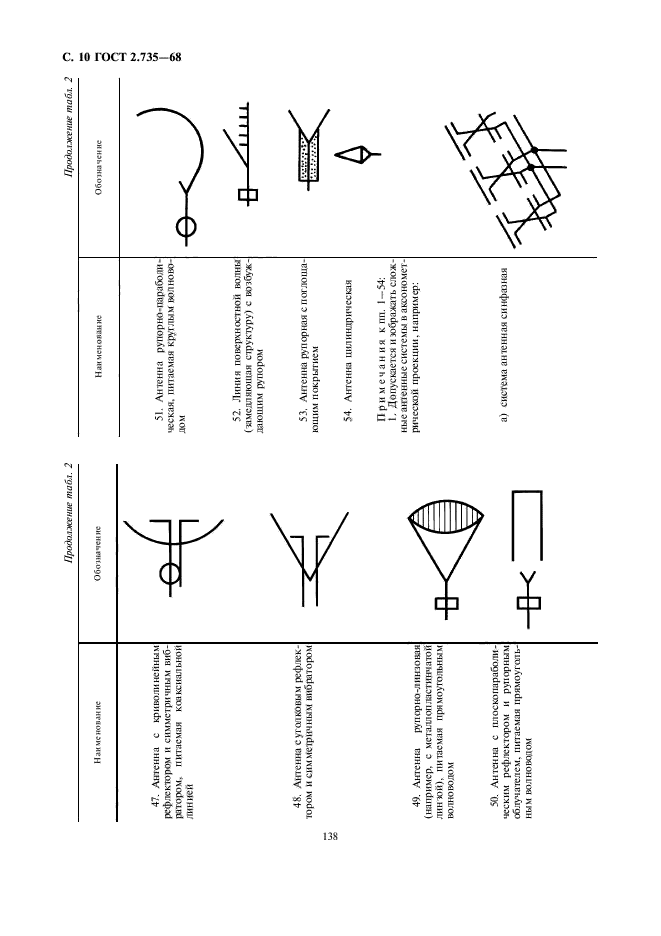

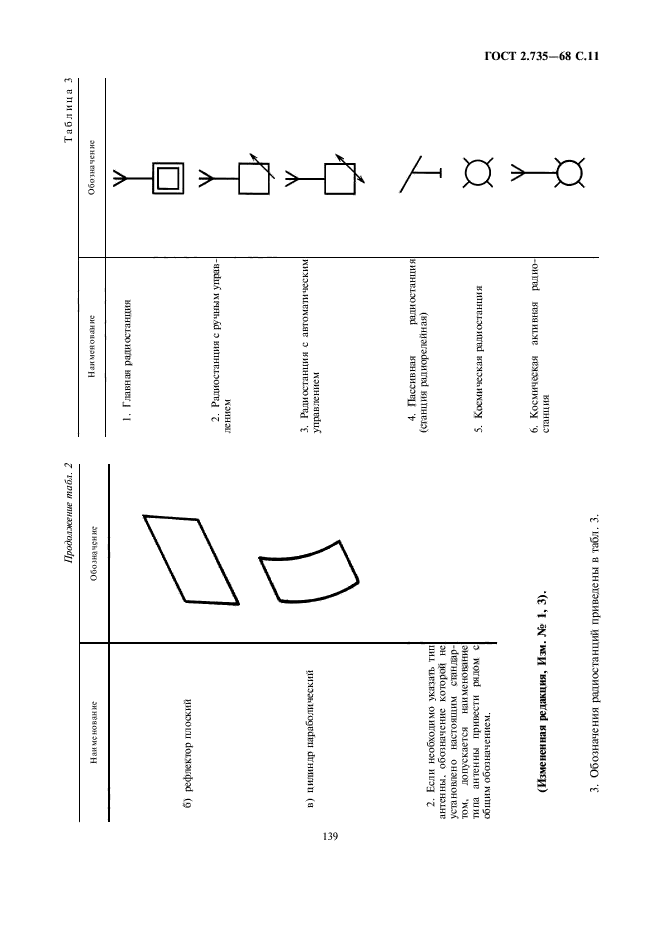

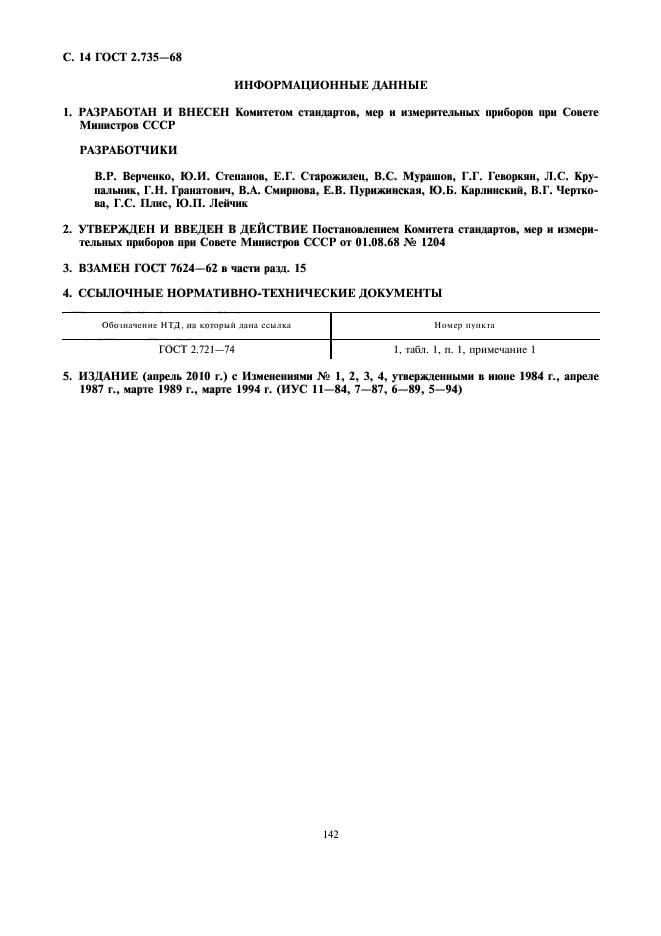

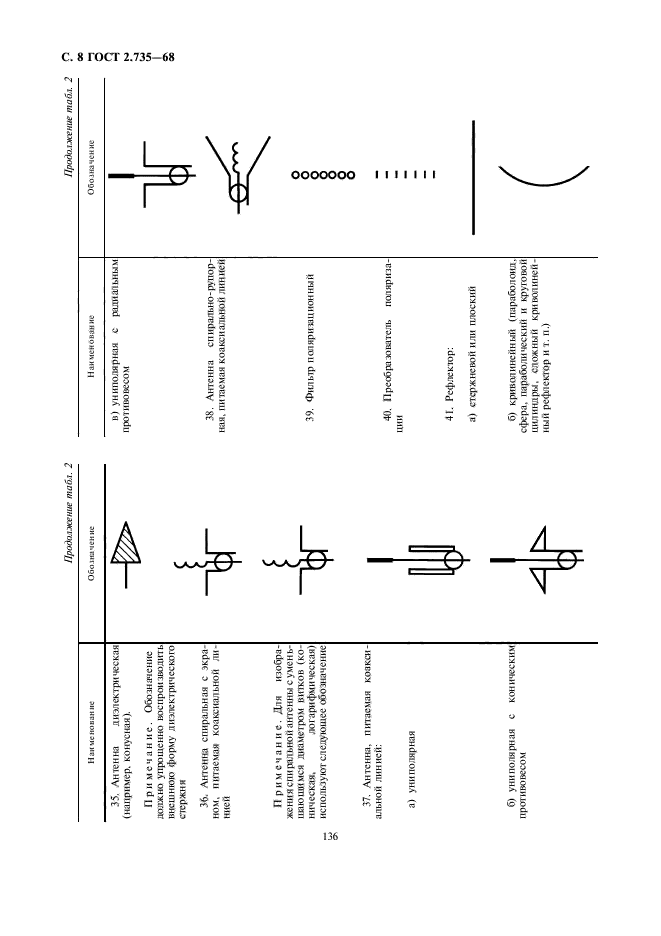

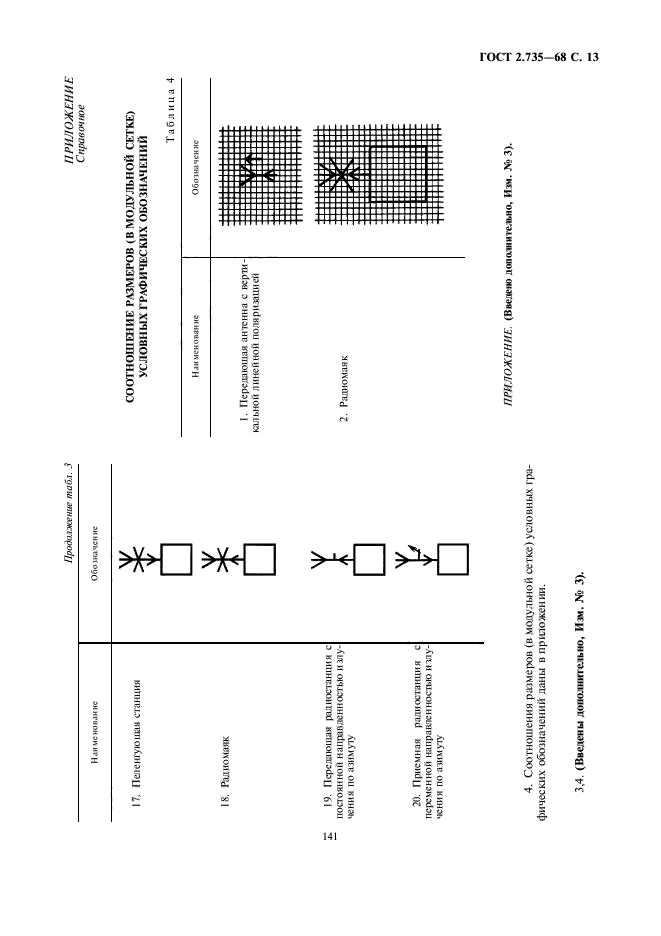

Текст ГОСТ 2.735-68


С поправками и изменениями:
Изменение №1 к ГОСТ 2.735-68 от 01.07.1980 (текст интегрирован в текст или описание стандарта)
Изменение №2 к ГОСТ 2.735-68 от 01.01.1988 (текст интегрирован в текст или описание стандарта)
Изменение №3 к ГОСТ 2.735-68 от 01.01.1990 (текст интегрирован в текст или описание стандарта)
Изменение №4 к ГОСТ 2.735-68 от 01.07.1994 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.307-2011 Единая система конструкторской документации. Нанесение размеров и предельных отклонений
ГОСТ 2.111-68 Единая система конструкторской документации. Нормоконтроль
ГОСТ 2.111-2013 Единая система конструкторской документации. Нормоконтроль
ГОСТ 2.201-80 Единая система конструкторской документации. Обозначение изделий и конструкторских документов
ГОСТ 2.710-81 Единая система конструкторской документации. Обозначения буквенно-цифровые в электрических схемах
ГОСТ 2.321-84 Единая система конструкторской документации. Обозначения буквенные
ГОСТ 2.306-68 Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах
ГОСТ 2.723-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители
ГОСТ 2.768-90 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые
ГОСТ 2.732-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники света
ГОСТ 2.746-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Генераторы и усилители квантовые
ГОСТ 2.756-76 Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств
ГОСТ 2.739-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Аппараты, коммутаторы и станции коммутационные телефонные
ГОСТ 2.740-89 Единая система конструкторской документации. Обозначения условные графические в схемах. Аппараты и трансляции телеграфные

Дополнительная информация

Английское название
Введен в действие01.01.1971
Взамен в частиГОСТ 7624-62 в части разд. 15
Дата издания18.05.2010 переиздание с изм. 1
