ГОСТ 2.710-81

Единая система конструкторской документации. Обозначения буквенно-цифровые в электрических схемах

действующий Настоящий стандарт распространяется на электрические схемы, а также на конструкторские документы, содержащие сведения об элементах, устройствах и функциональных группах электрических схем, выполняемых вручную и автоматизированным способом во всех отраслях промышленности, и устанавливает типы условных буквенно-цифровых обозначений элементов, устройств и функциональных групп, а также правила их построения. Стандарт не распространяется на схемы железнодорожной сигнализации, централизации и блокировки

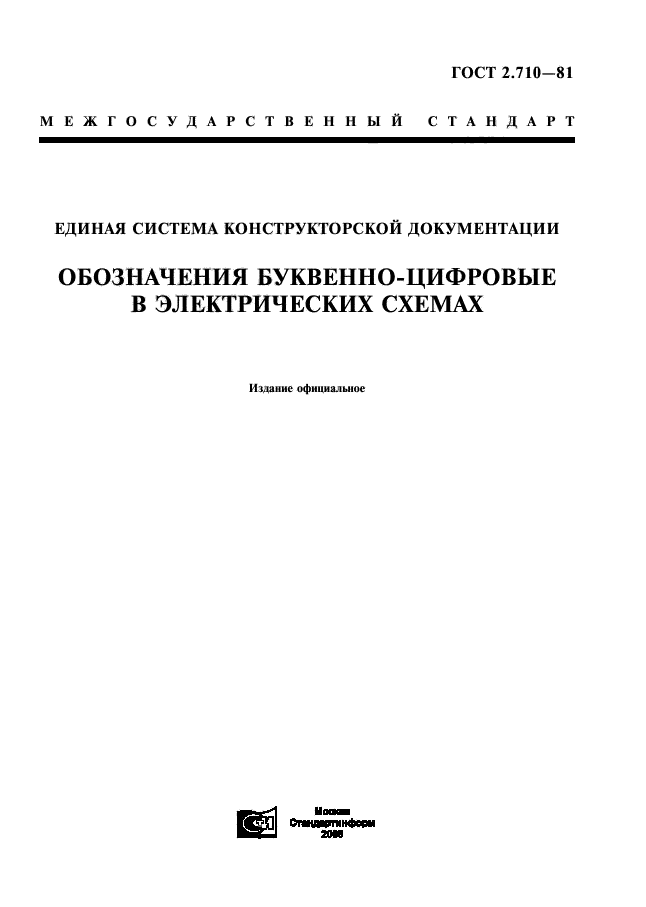

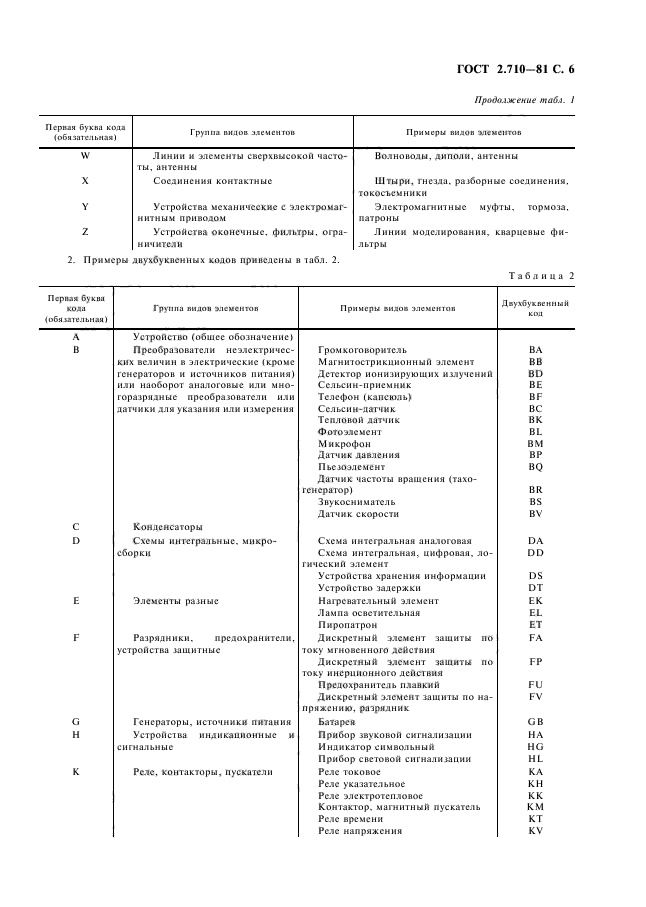

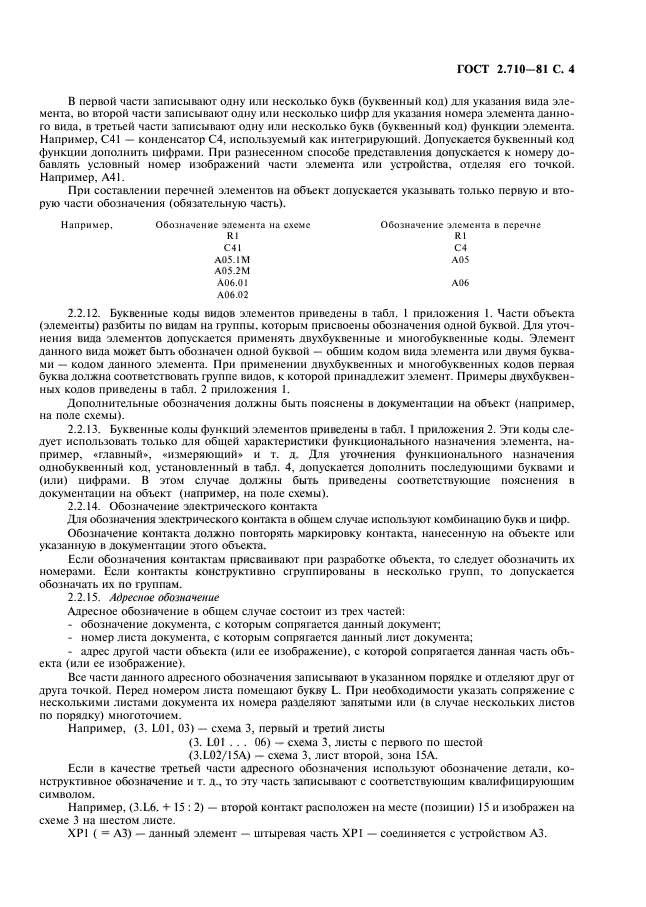

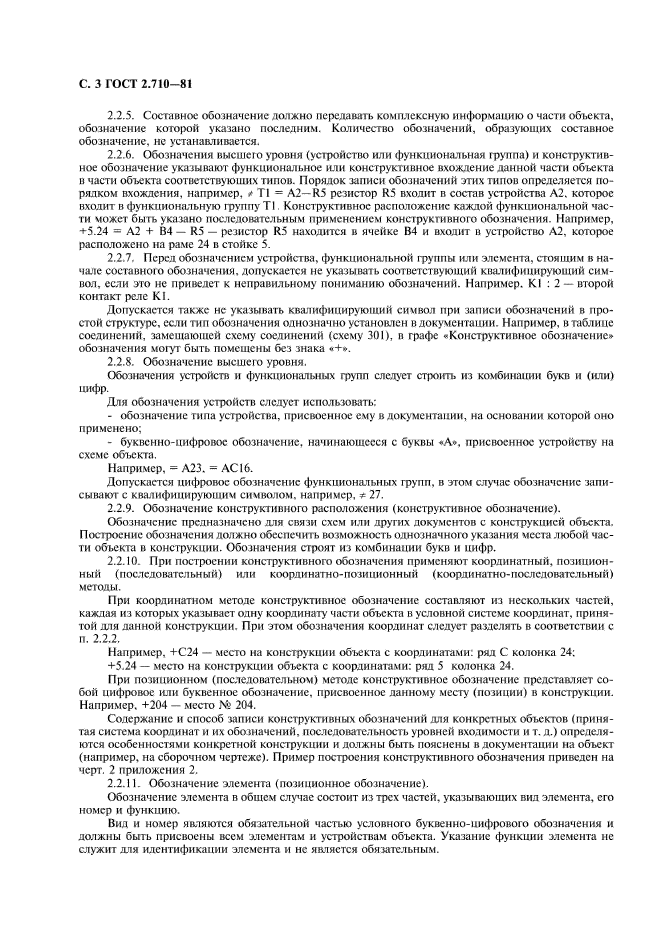

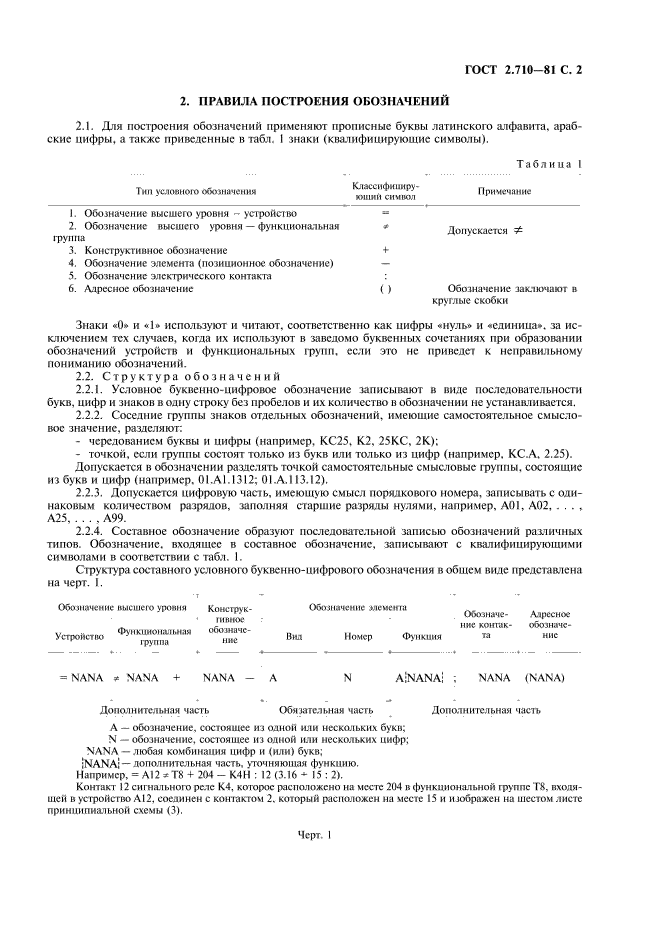

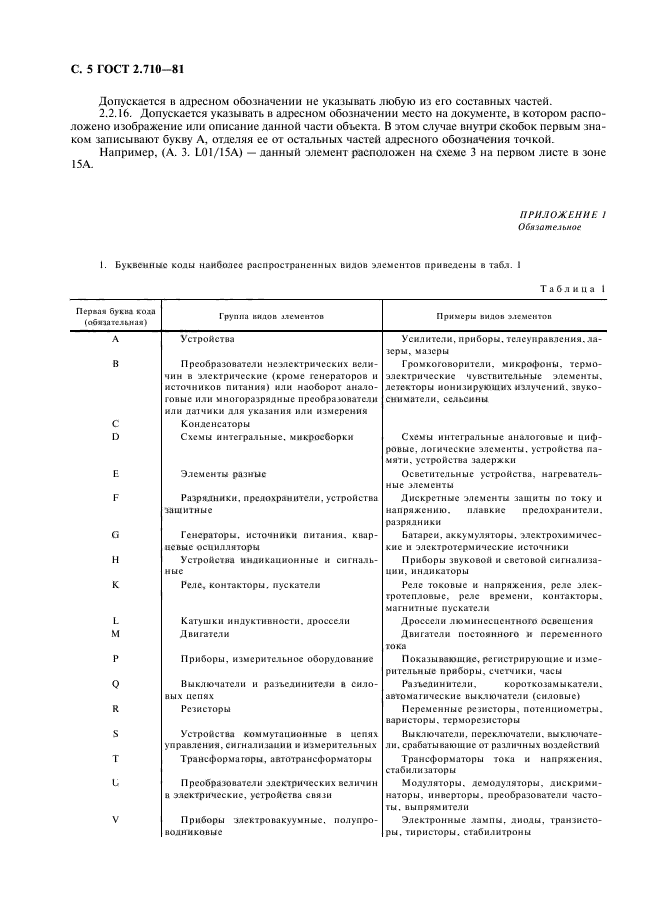

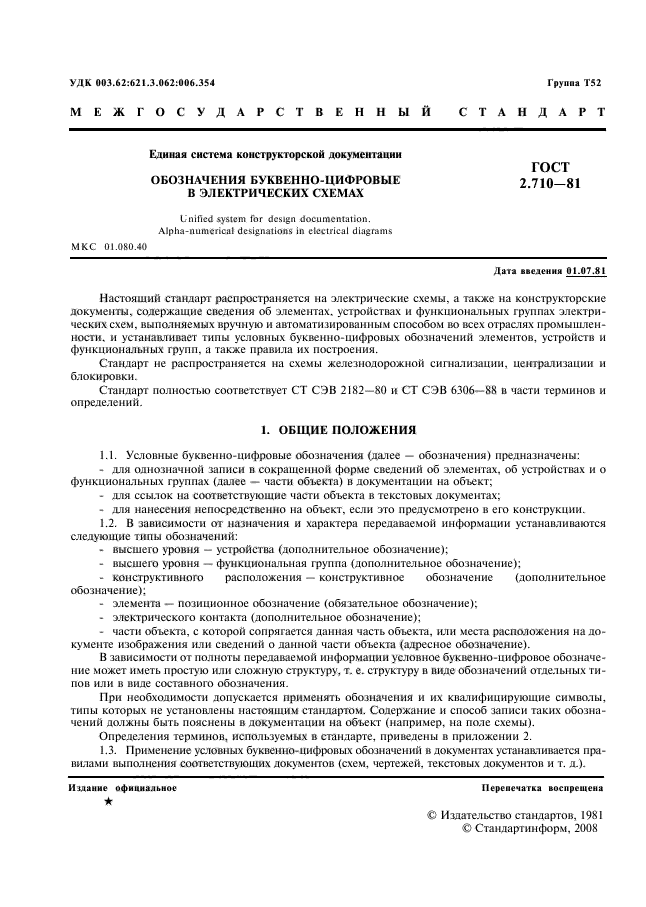

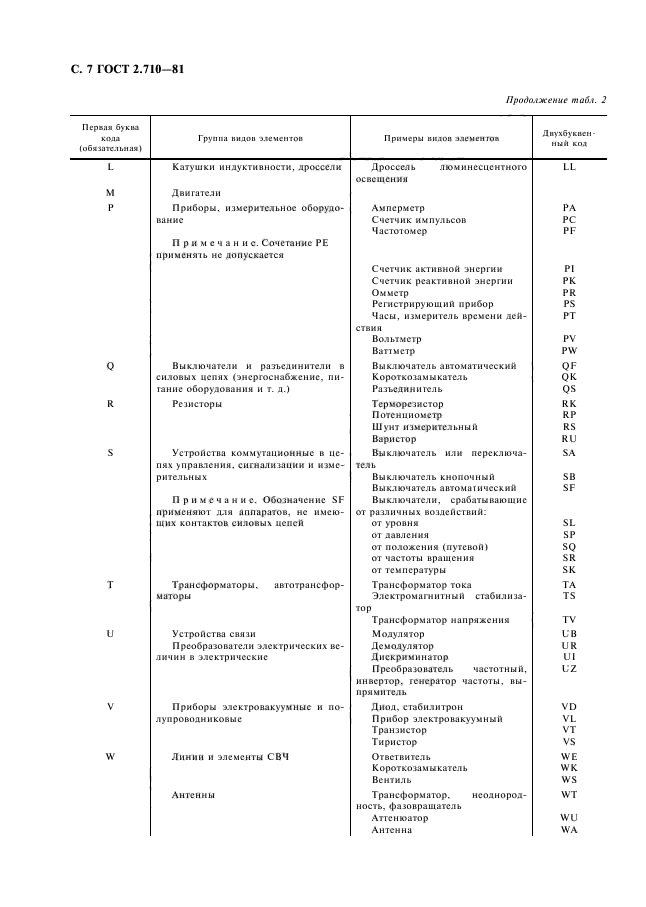

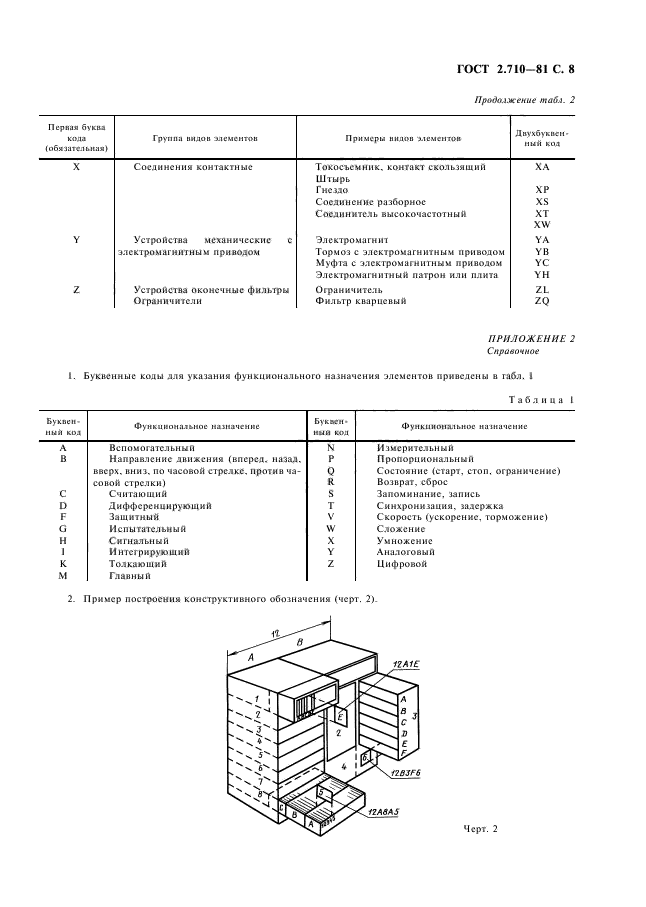

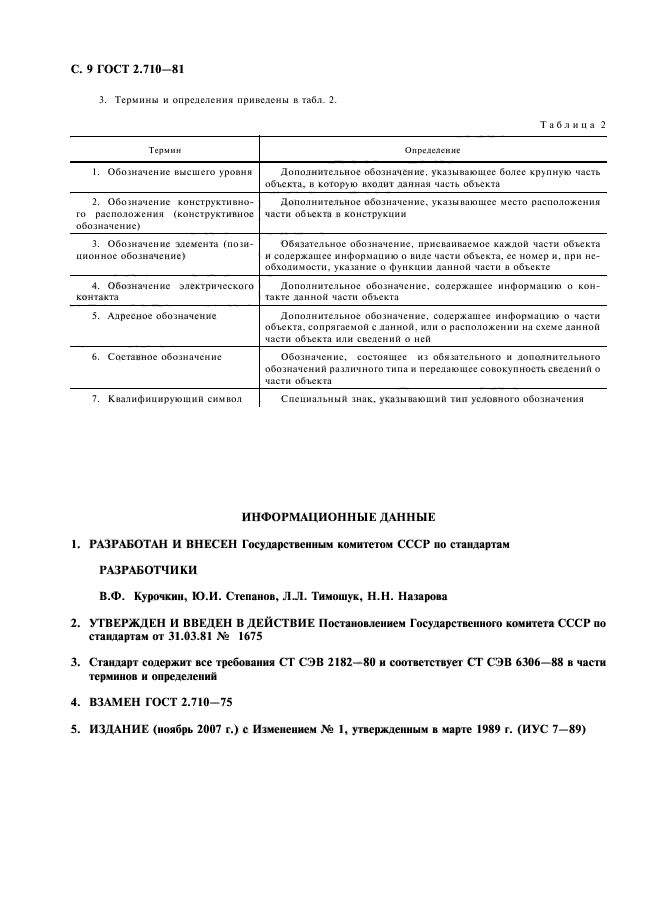

Текст ГОСТ 2.710-81


С поправками и изменениями:
Изменение №1 к ГОСТ 2.710-81 от 01.01.1990 (текст интегрирован в текст или описание стандарта)
