ГОСТ 2.746-68

Единая система конструкторской документации. Обозначения условные графические в схемах. Генераторы и усилители квантовые

действующий Настоящий стандарт распространяется на обозначения условные графические в схемах на генераторы и усилители квантовые

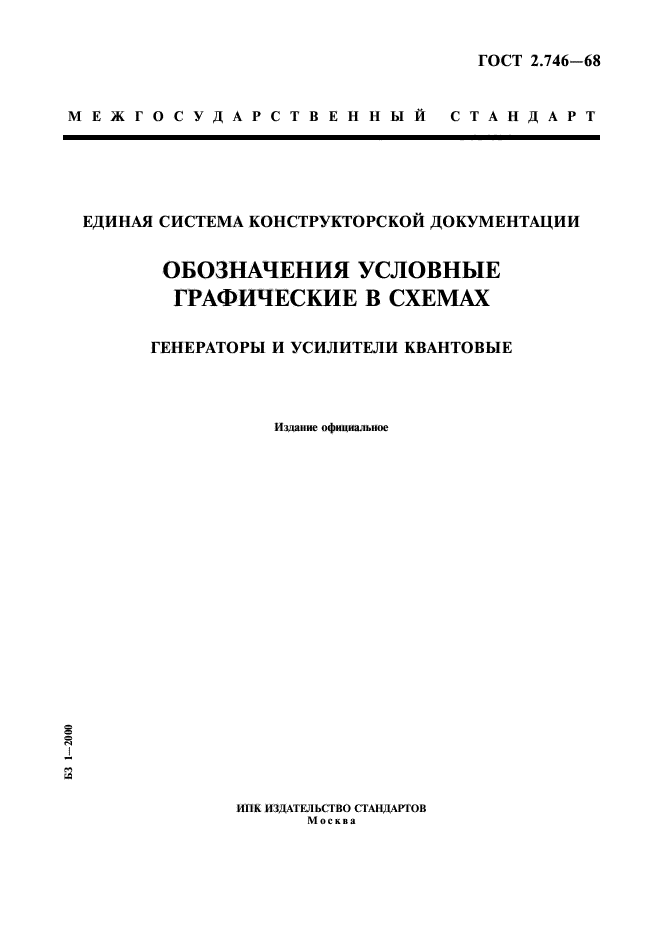

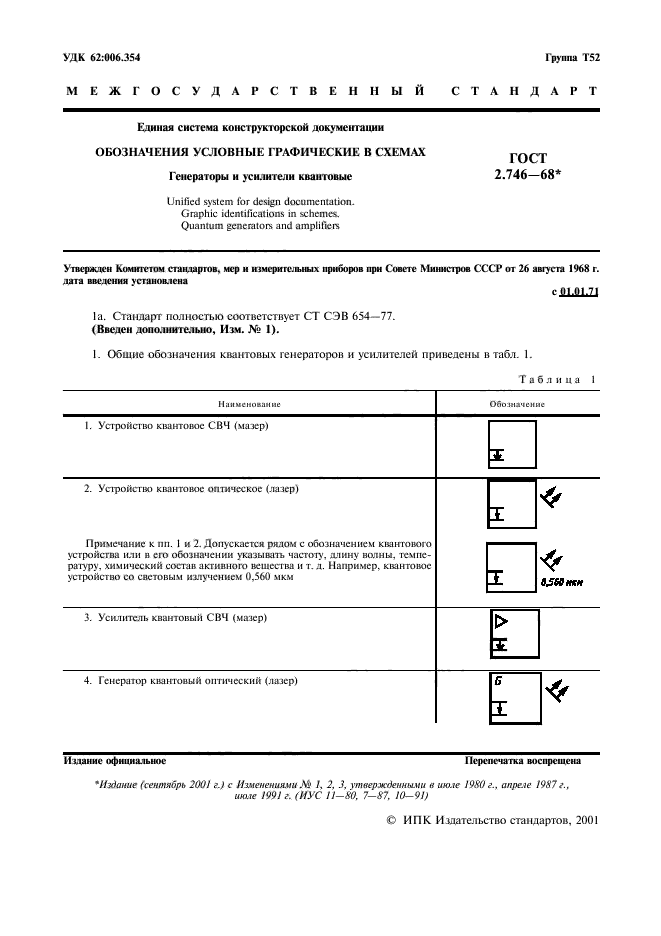

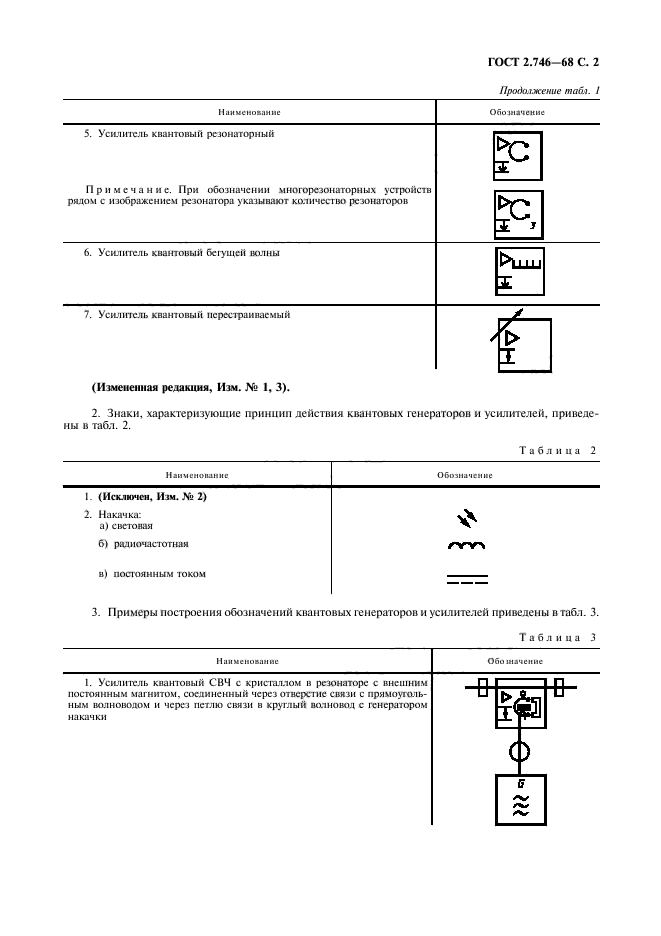

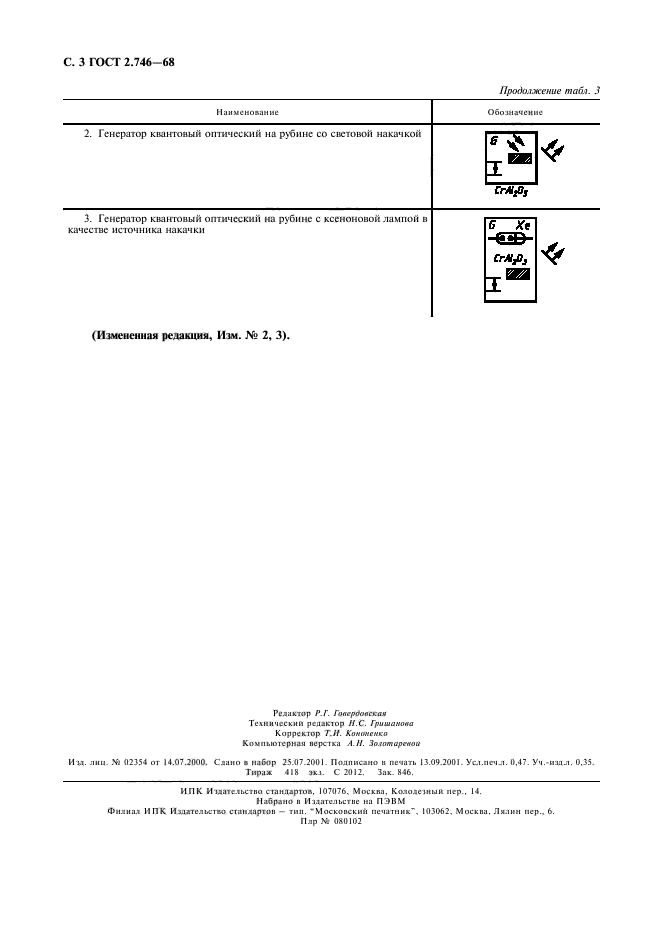

Текст ГОСТ 2.746-68


С поправками и изменениями:
Изменение №1 к ГОСТ 2.746-68 от 01.07.1980 (текст интегрирован в текст или описание стандарта)
Изменение №2 к ГОСТ 2.746-68 от 01.01.1988 (текст интегрирован в текст или описание стандарта)
Изменение №3 к ГОСТ 2.746-68 от 01.01.1992 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.710-81 Единая система конструкторской документации. Обозначения буквенно-цифровые в электрических схемах
ГОСТ 2.321-84 Единая система конструкторской документации. Обозначения буквенные
ГОСТ 2.306-68 Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах
ГОСТ 2.735-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Антенны и радиостанции
ГОСТ 2.740-89 Единая система конструкторской документации. Обозначения условные графические в схемах. Аппараты и трансляции телеграфные
ГОСТ 2.739-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Аппараты, коммутаторы и станции коммутационные телефонные
ГОСТ 2.756-76 Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств
ГОСТ 2.721-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения
ГОСТ 2.722-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Машины электрические
ГОСТ 2.734-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Линии сверхвысокой частоты и их элементы
ГОСТ 2.761-84 Единая система конструкторской документации. Обозначения условные графические в схемах. Компоненты волоконно-оптических систем передачи
ГОСТ 2.723-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители
ГОСТ 2.768-90 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые
ГОСТ 2.732-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники света

Дополнительная информация

Английское название
Введен в действие01.01.1971
Дата издания01.09.2001 переиздание с изм. 1
