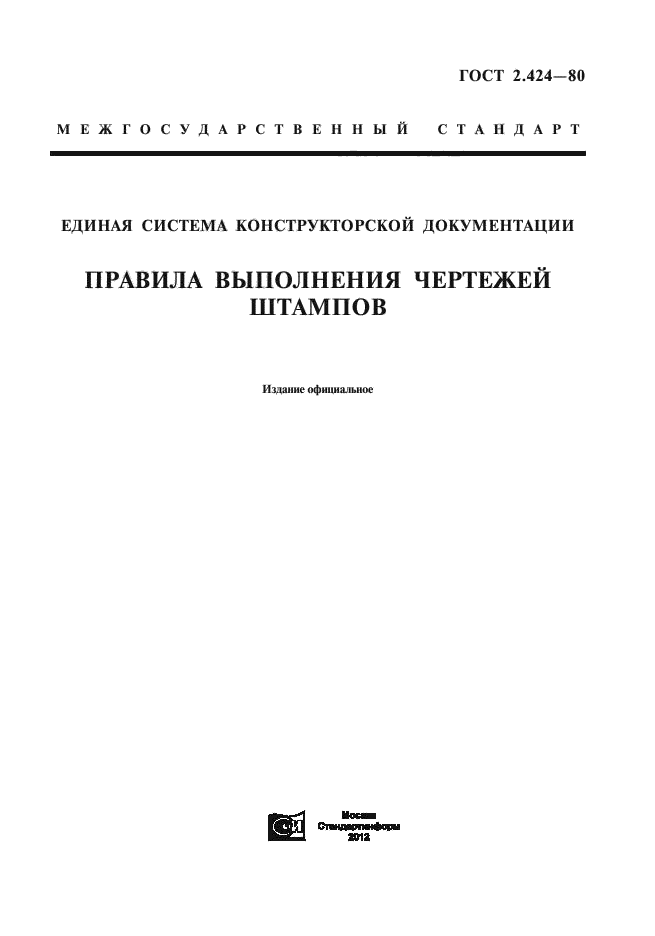

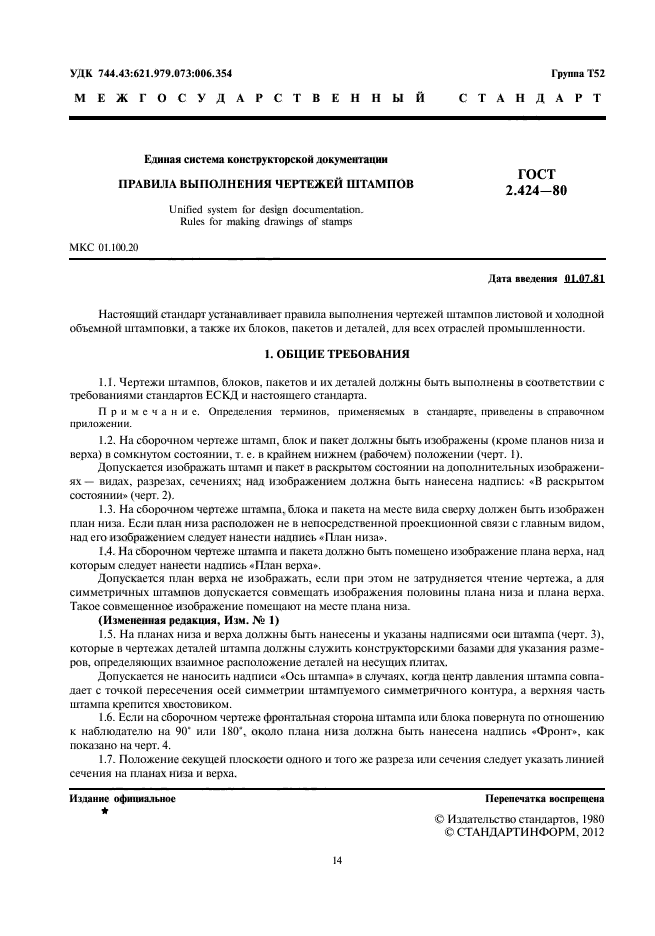

ГОСТ 2.424-80

Единая система конструкторской документации. Правила выполнения чертежей штампов

действующий Настоящий стандарт устанавливает правила выполнения чертежей штампов листовой и холодной объемной штамповки, а также их блоков, пакетов и деталей, для всех отраслей промышленности

Текст ГОСТ 2.424-80


С поправками и изменениями:
Изменение №1 к ГОСТ 2.424-80 от 01.01.1988 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.405-75 Единая система конструкторской документации. Правила выполнения чертежей конических зубчатых колес
ГОСТ 2.410-68 Единая система конструкторской документации. Правила выполнения чертежей металлических конструкций
ГОСТ 2.401-68 Единая система конструкторской документации. Правила выполнения чертежей пружин
ГОСТ 2.411-72 Единая система конструкторской документации. Правила выполнения чертежей труб, трубопроводов и трубопроводных систем
ГОСТ 2.403-75 Единая система конструкторской документации. Правила выполнения чертежей цилиндрических зубчатых колес
ГОСТ 2.406-76 Единая система конструкторской документации. Правила выполнения чертежей цилиндрических червяков и червячных колес
ГОСТ 2.407-75 Единая система конструкторской документации. Правила выполнения чертежей червяков и колес глобоидных передач
ГОСТ 2.708-81 Единая система конструкторской документации. Правила выполнения электрических схем цифровой вычислительной техники
ГОСТ 2.705-70 Единая система конструкторской документации. Правила выполнения электрических схем обмоток и изделий с обмотками
ГОСТ 2.707-84 Единая система конструкторской документации. Правила выполнения электрических схем железнодорожной сигнализации, централизации и блокировки
ГОСТ 2.702-2011 Единая система конструкторской документации. Правила выполнения электрических схем
ГОСТ 2.702-75 Единая система конструкторской документации. Правила выполнения электрических схем
ГОСТ 2.610-2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 2.423-73 Единая система конструкторской документации. Правила выполнения чертежей элементов литейной формы и отливки

Дополнительная информация

Английское название
Введен в действие30.06.1981
ВзаменГОСТ 2.424-74
Дата издания17.04.2012 переиздание с изм. 1
