ГОСТ 2.406-76

Единая система конструкторской документации. Правила выполнения чертежей цилиндрических червяков и червячных колес

действующий Настоящий стандарт устанавливает правила выполнения чертежей металлических механически обработанных цилиндрических червяков вида ZA (архимедов червяк), ZI (эвольвентный червяк), ZN1 (конволютный червяк с прямолинейным профилем витка), ZN2 (конволютный червяк с прямолинейным профилем впадины) и ZK (червяк, образованный конусом) и сопрягаемых с ними червячных колес передач с углом скрещивания осей, равным 90 град., в части указания параметров зубчатого венца. Стандарт не устанавливает правила выполнения чертежей цилиндрических червяков с переменной толщиной витка (двухшаговых) и сопряженных с ними червячных колес

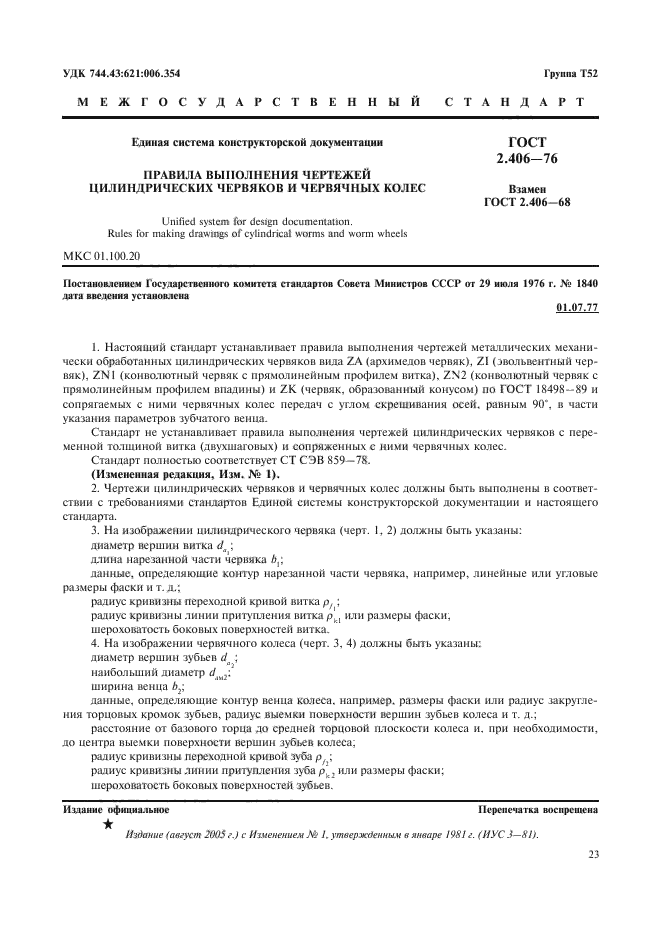

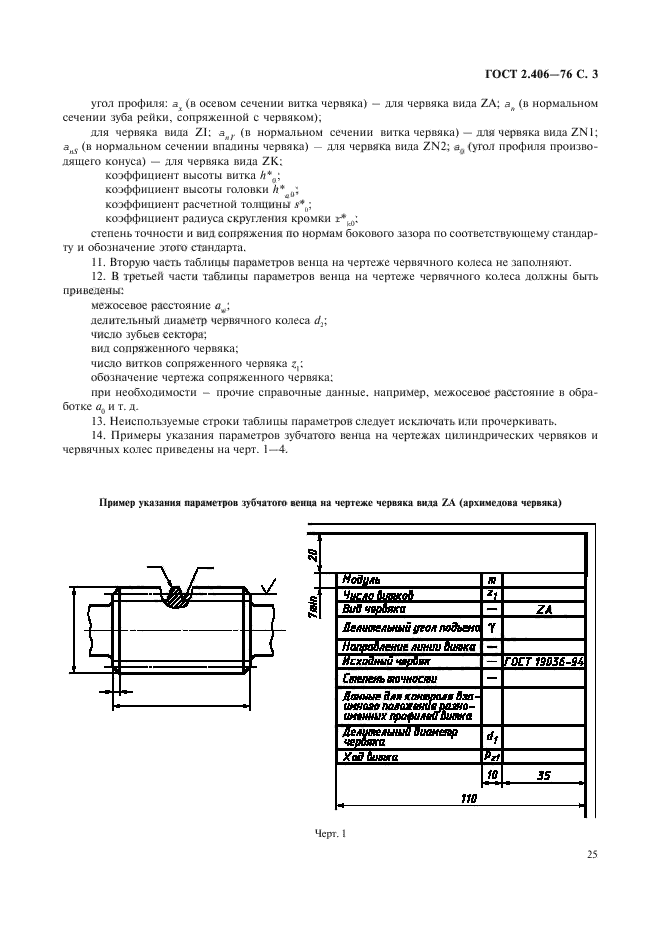

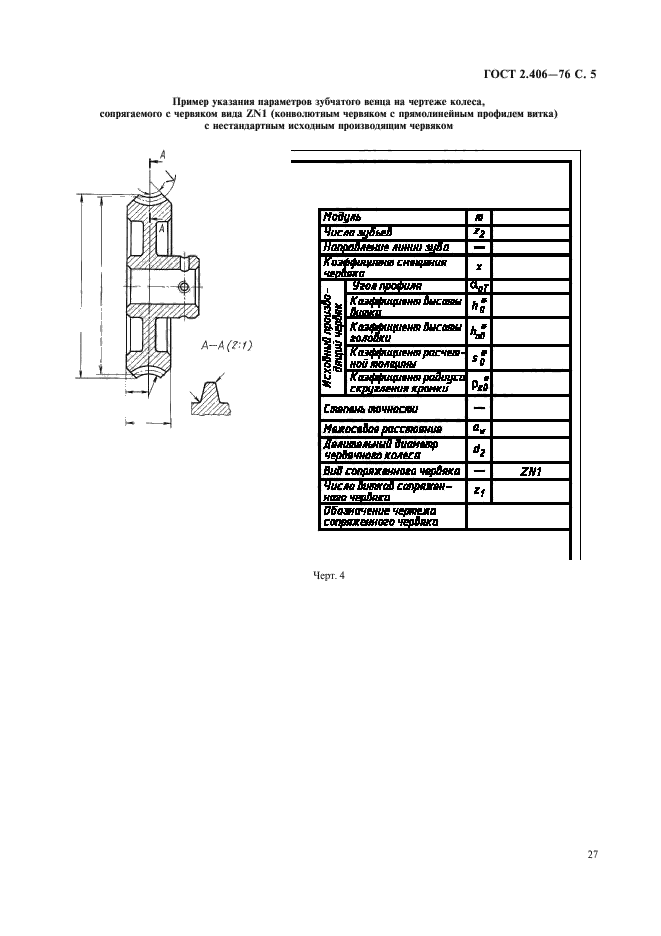

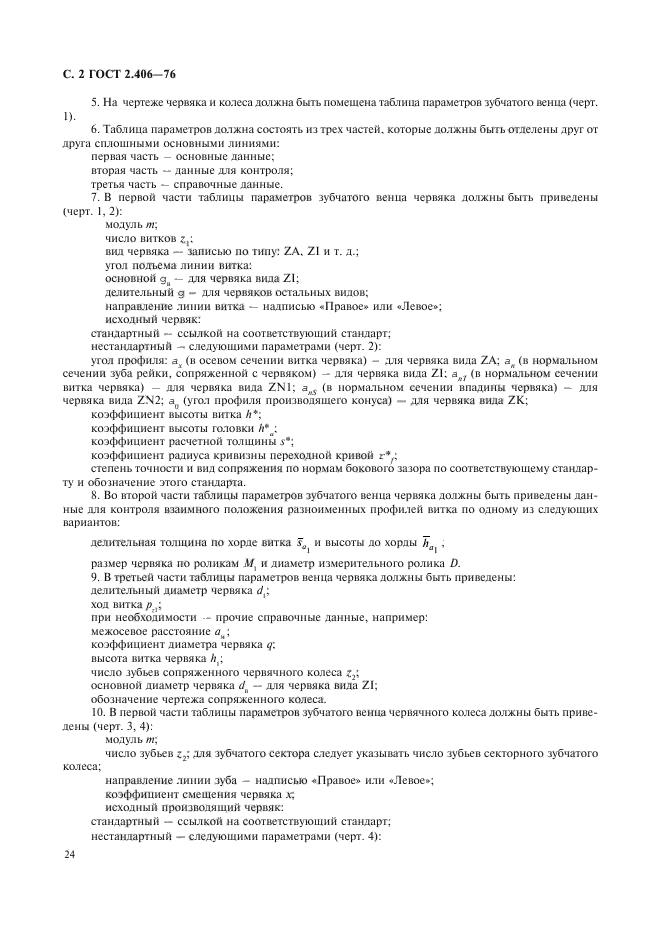

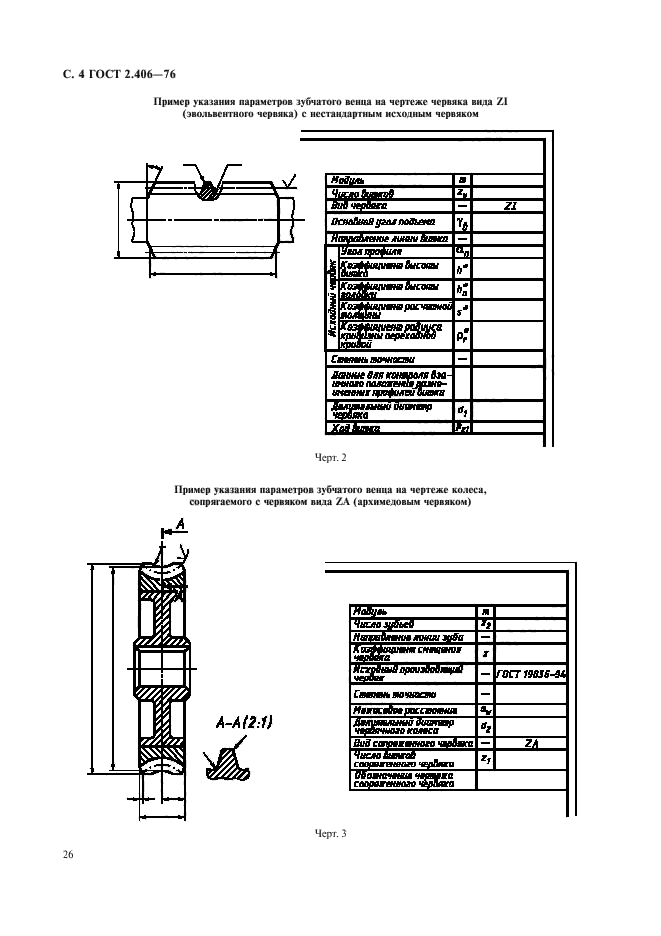

Текст ГОСТ 2.406-76


С поправками и изменениями:
Изменение №1 к ГОСТ 2.406-76 от 01.01.1981 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.431-2002 Единая система конструкторской документации. Правила выполнения чертежей изделий из стекла
ГОСТ 2.415-68 Единая система конструкторской документации. Правила выполнения чертежей изделий с электрическими обмотками
ГОСТ 2.405-75 Единая система конструкторской документации. Правила выполнения чертежей конических зубчатых колес
ГОСТ 2.410-68 Единая система конструкторской документации. Правила выполнения чертежей металлических конструкций
ГОСТ 2.401-68 Единая система конструкторской документации. Правила выполнения чертежей пружин
ГОСТ 2.411-72 Единая система конструкторской документации. Правила выполнения чертежей труб, трубопроводов и трубопроводных систем
ГОСТ 2.403-75 Единая система конструкторской документации. Правила выполнения чертежей цилиндрических зубчатых колес
ГОСТ 2.707-84 Единая система конструкторской документации. Правила выполнения электрических схем железнодорожной сигнализации, централизации и блокировки
ГОСТ 2.702-2011 Единая система конструкторской документации. Правила выполнения электрических схем
ГОСТ 2.702-75 Единая система конструкторской документации. Правила выполнения электрических схем
ГОСТ 2.610-2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 2.423-73 Единая система конструкторской документации. Правила выполнения чертежей элементов литейной формы и отливки
ГОСТ 2.424-80 Единая система конструкторской документации. Правила выполнения чертежей штампов
ГОСТ 2.407-75 Единая система конструкторской документации. Правила выполнения чертежей червяков и колес глобоидных передач

Дополнительная информация

Английское название
Введен в действие30.06.1977
ВзаменГОСТ 2.406-68
Дата издания01.08.2005 переиздание с изм. 1
