ГОСТ 2.702-75

Единая система конструкторской документации. Правила выполнения электрических схем

заменён Настоящий стандарт распространяется на электрические схемы изделий всех отраслей промышленности, а также электрические схемы энергетических сооружений и устанавливает правила их выполнения вручную или автоматизированым способом

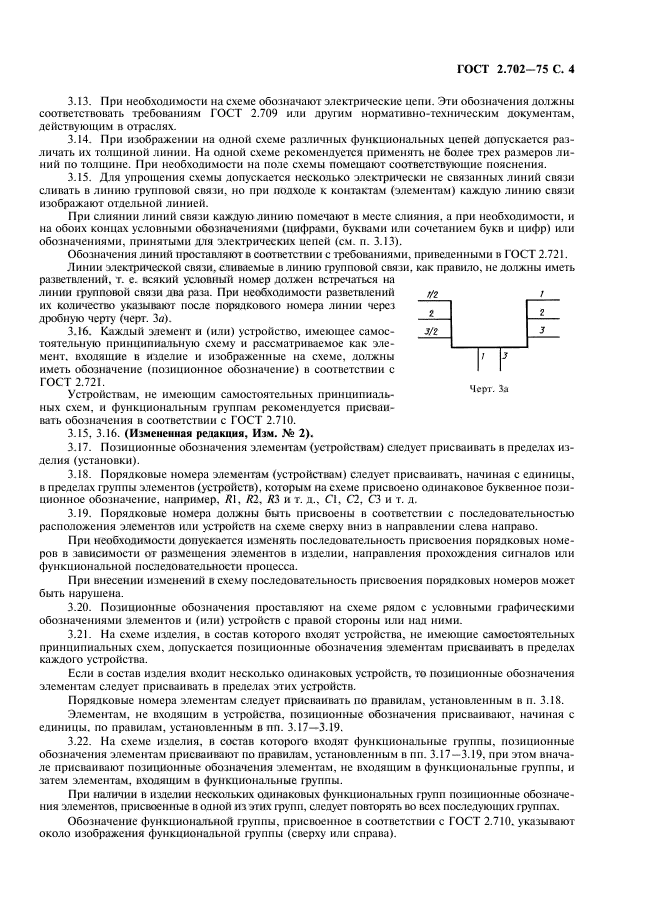

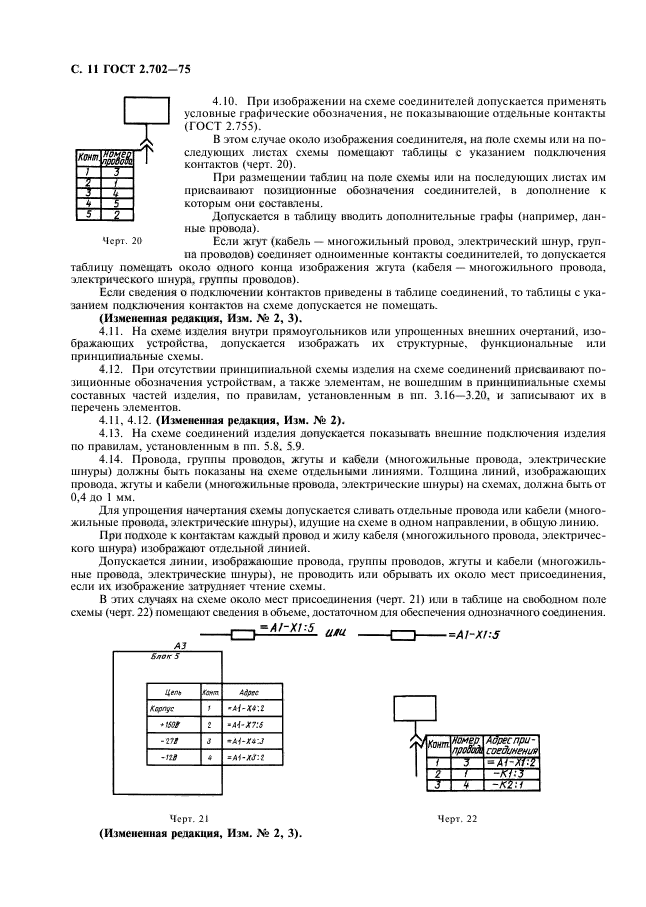

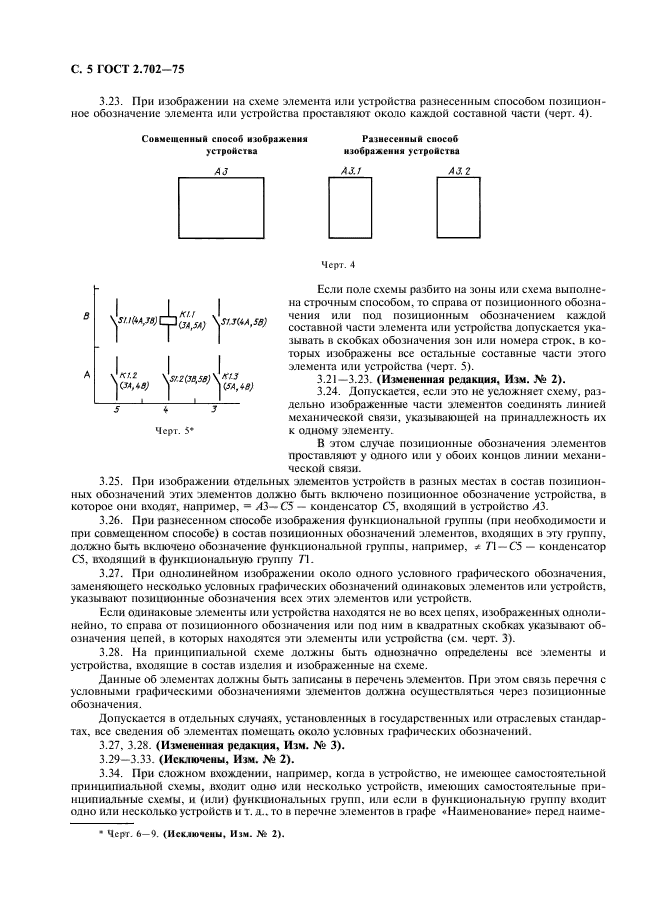

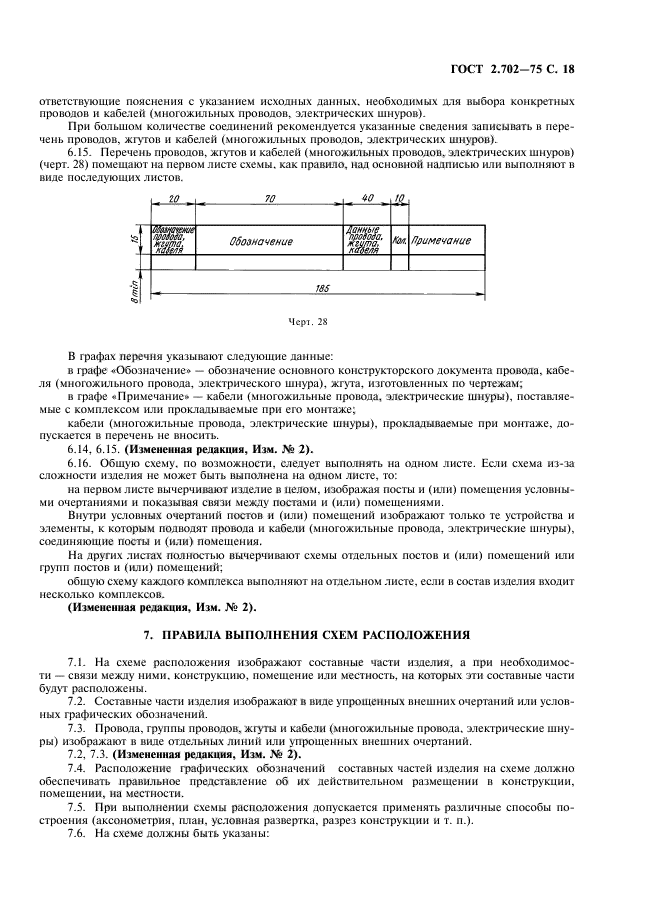

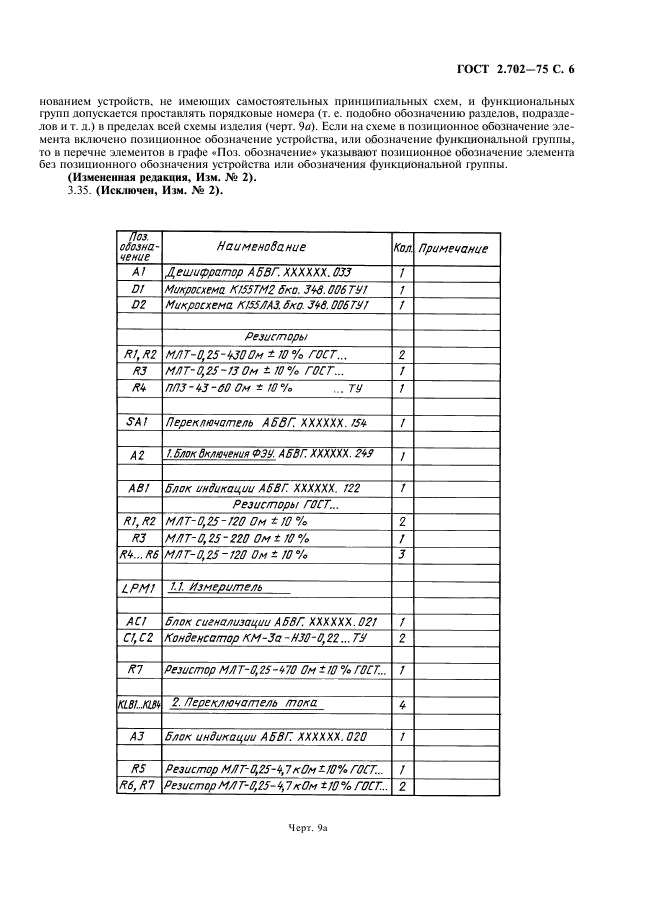

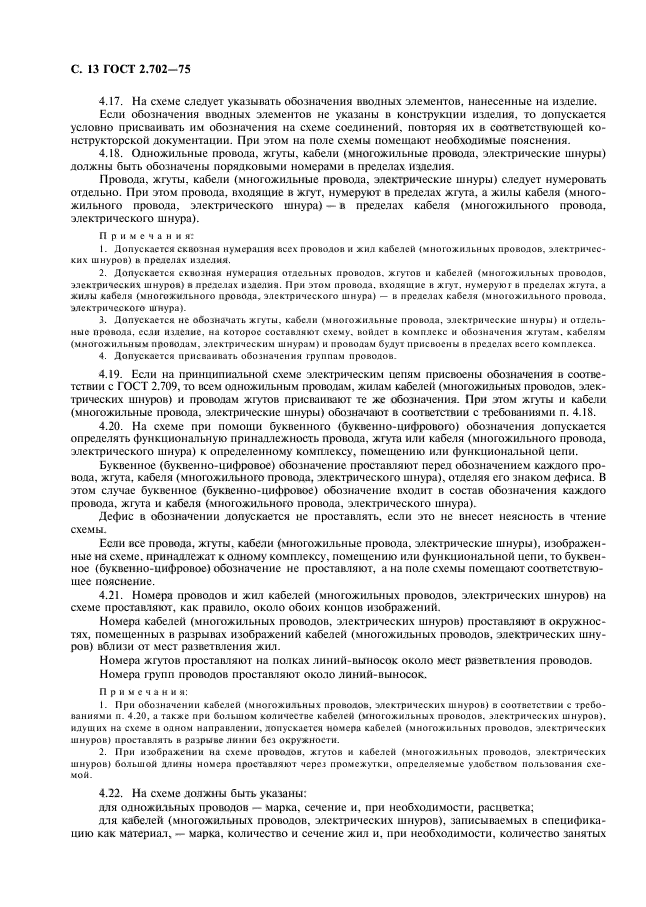

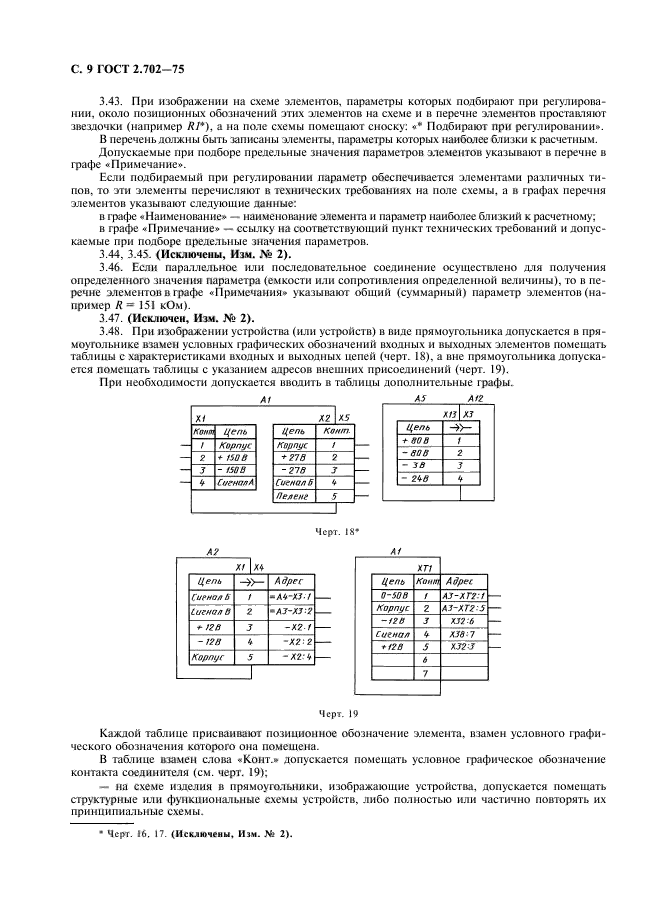

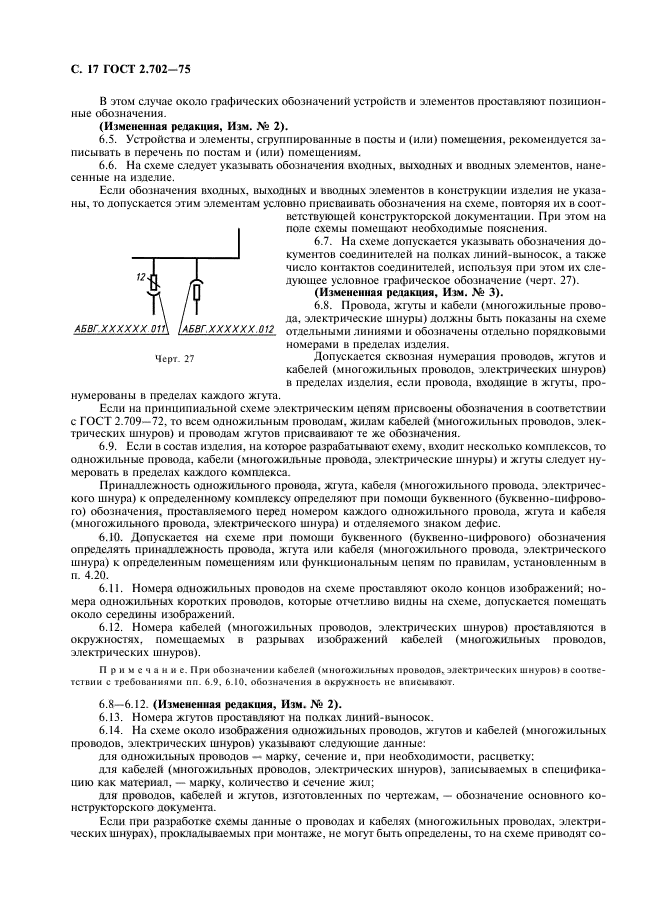

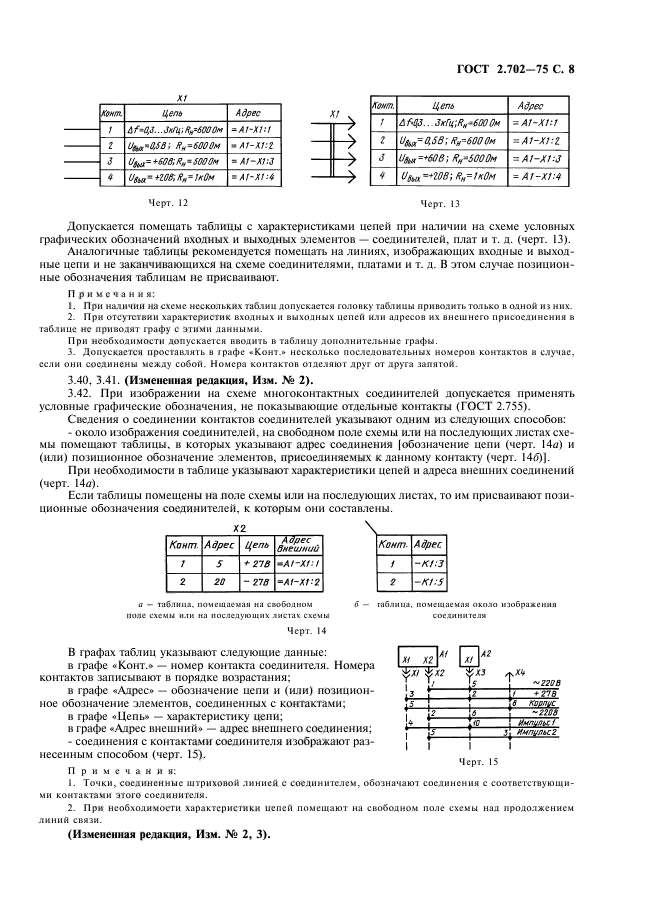

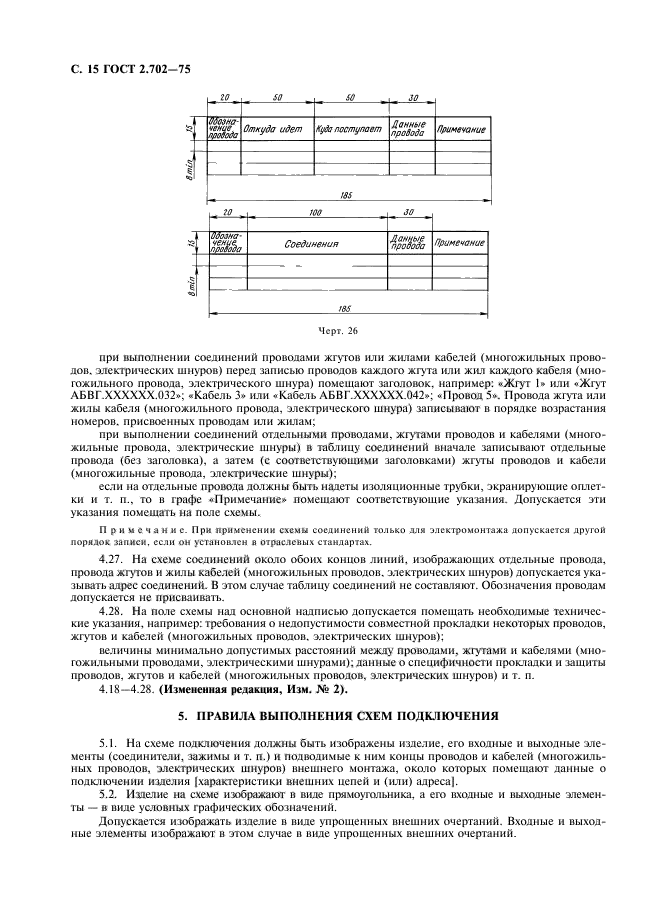

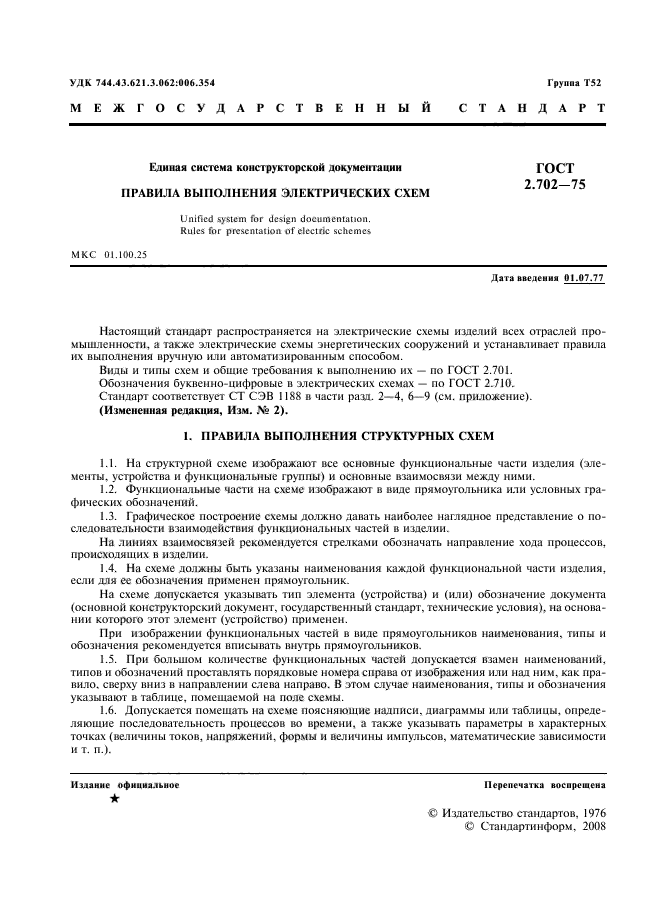

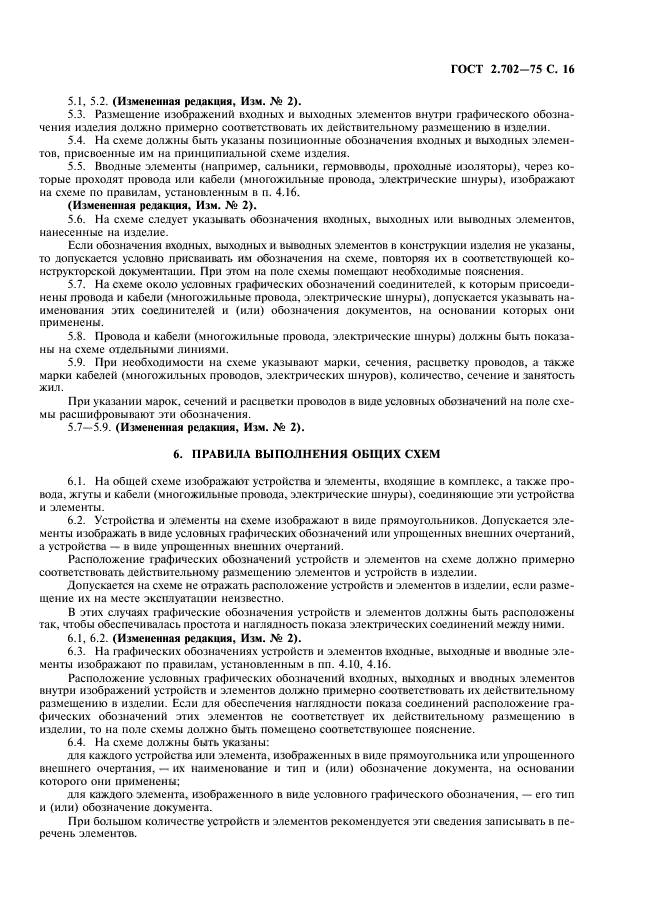

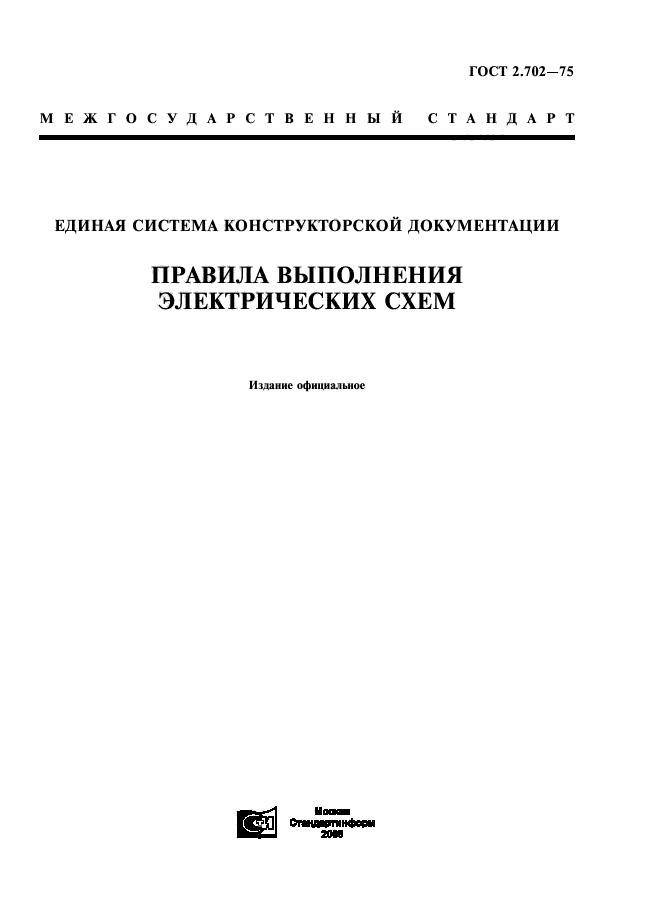

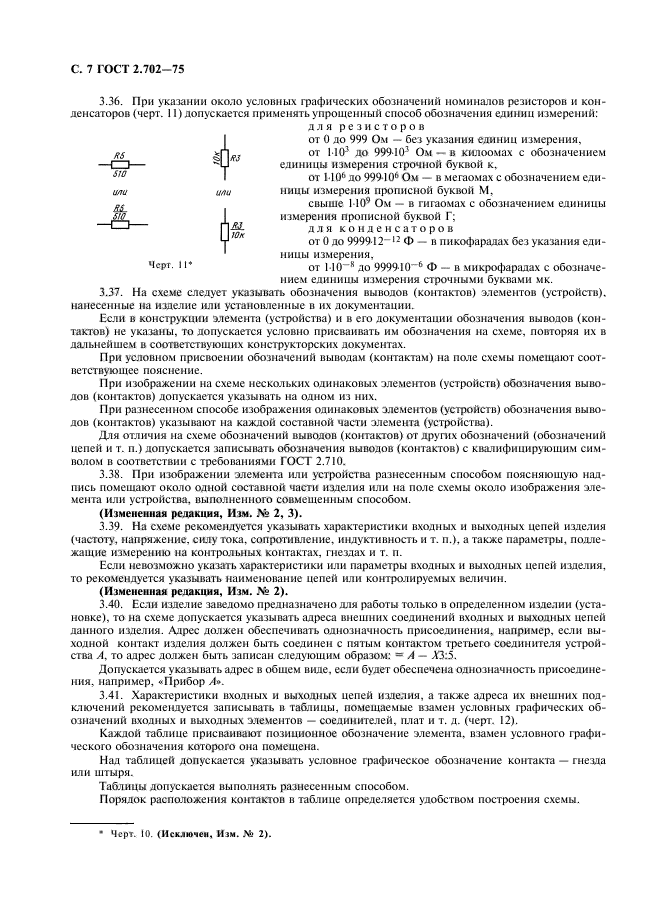

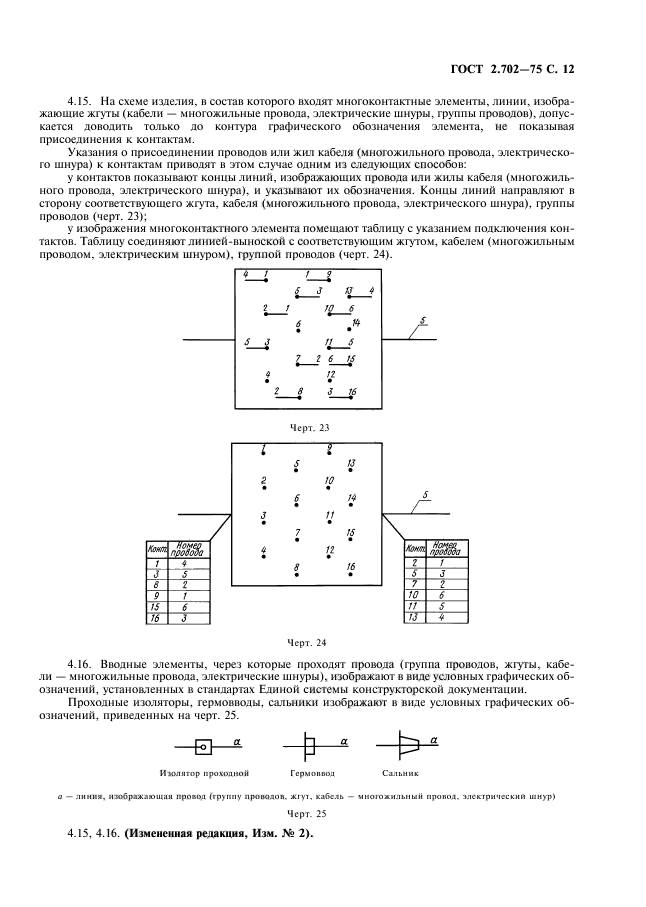

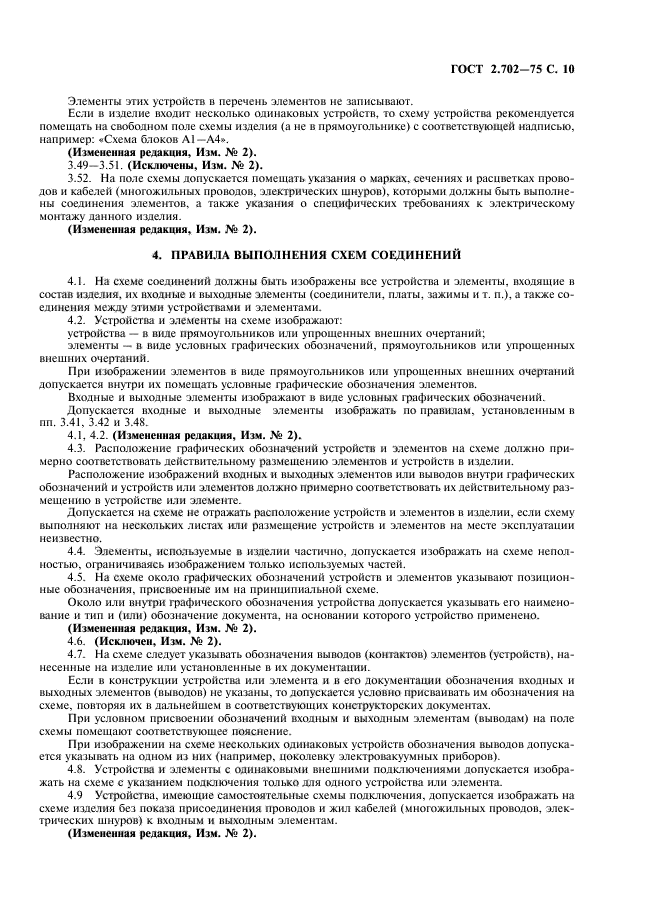

Текст ГОСТ 2.702-75


С поправками и изменениями:
Изменение №1 к ГОСТ 2.702-75 от 01.01.1981 (текст интегрирован в текст или описание стандарта)
Изменение №2 к ГОСТ 2.702-75 от 01.01.1986 (текст интегрирован в текст или описание стандарта)
Изменение №3 к ГОСТ 2.702-75 от 01.01.1992 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 2.411-72 Единая система конструкторской документации. Правила выполнения чертежей труб, трубопроводов и трубопроводных систем
ГОСТ 2.403-75 Единая система конструкторской документации. Правила выполнения чертежей цилиндрических зубчатых колес
ГОСТ 2.406-76 Единая система конструкторской документации. Правила выполнения чертежей цилиндрических червяков и червячных колес
ГОСТ 2.407-75 Единая система конструкторской документации. Правила выполнения чертежей червяков и колес глобоидных передач
ГОСТ 2.424-80 Единая система конструкторской документации. Правила выполнения чертежей штампов
ГОСТ 2.423-73 Единая система конструкторской документации. Правила выполнения чертежей элементов литейной формы и отливки
ГОСТ 2.610-2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 2.502-68 Единая система конструкторской документации. Правила дублирования
ГОСТ 2.125-2008 Единая система конструкторской документации. Правила выполнения эскизных конструкторских документов. Общие положения
ГОСТ 2.125-88 Единая система конструкторской документации. Правила выполнения эскизных конструкторских документов
ГОСТ 2.708-81 Единая система конструкторской документации. Правила выполнения электрических схем цифровой вычислительной техники
ГОСТ 2.705-70 Единая система конструкторской документации. Правила выполнения электрических схем обмоток и изделий с обмотками
ГОСТ 2.707-84 Единая система конструкторской документации. Правила выполнения электрических схем железнодорожной сигнализации, централизации и блокировки
ГОСТ 2.702-2011 Единая система конструкторской документации. Правила выполнения электрических схем

Дополнительная информация

Английское название
Введен в действие30.06.1977
ЗаменяющийГОСТ 2.702-2011
Взамен в частиГОСТ 2.702-69, кроме пп. 3.23 - 3.37, 3.61 и приложения 1
Дата завершения срока действия01.01.2012
Дата издания01.11.2007 переиздание с изм. 1
