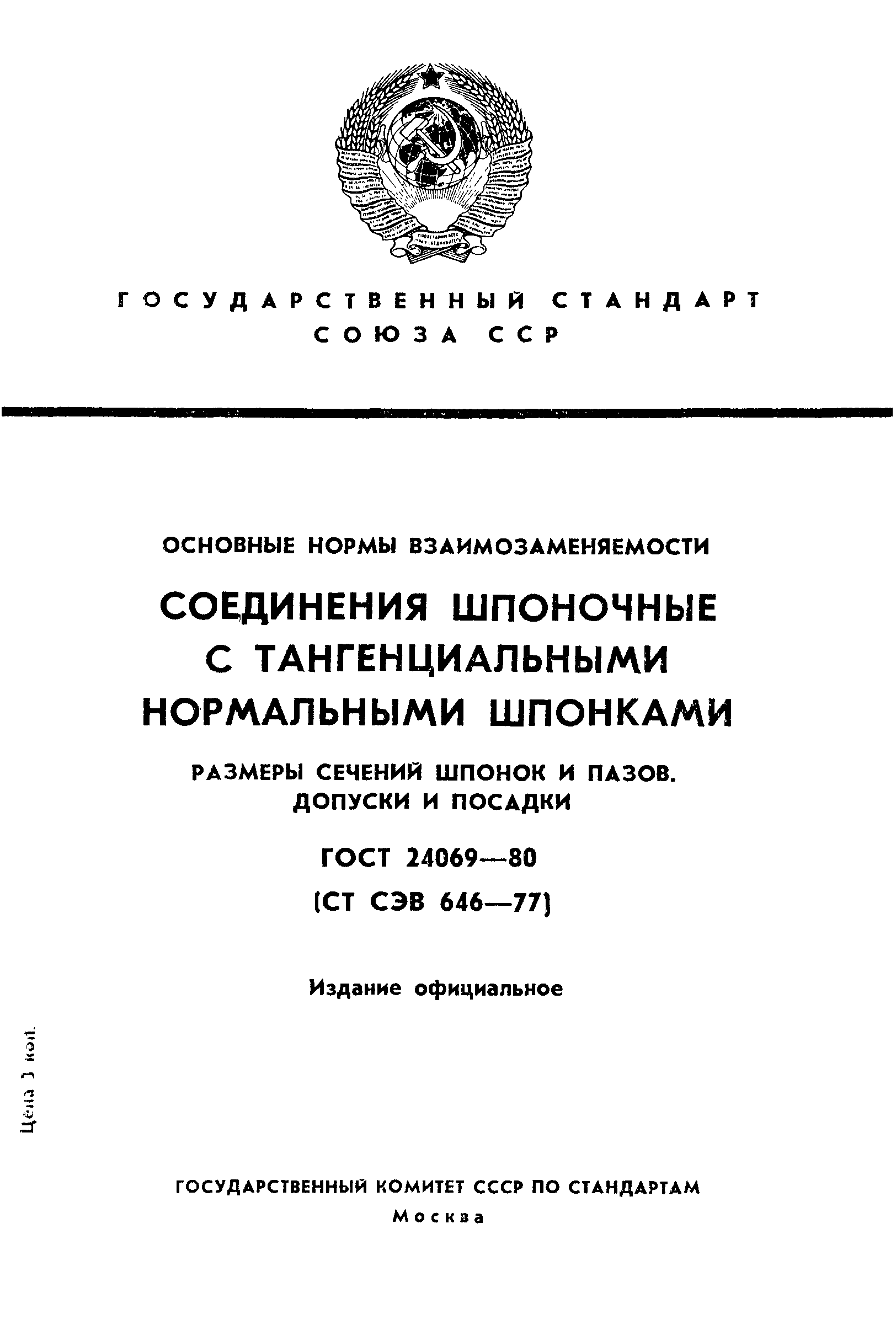

ГОСТ 24069-80

Основные нормы взаимозаменяемости. Соединения шпоночные с тангенциальными нормальными шпонками. Размеры сечений шпонок и пазов. Допуски и посадки

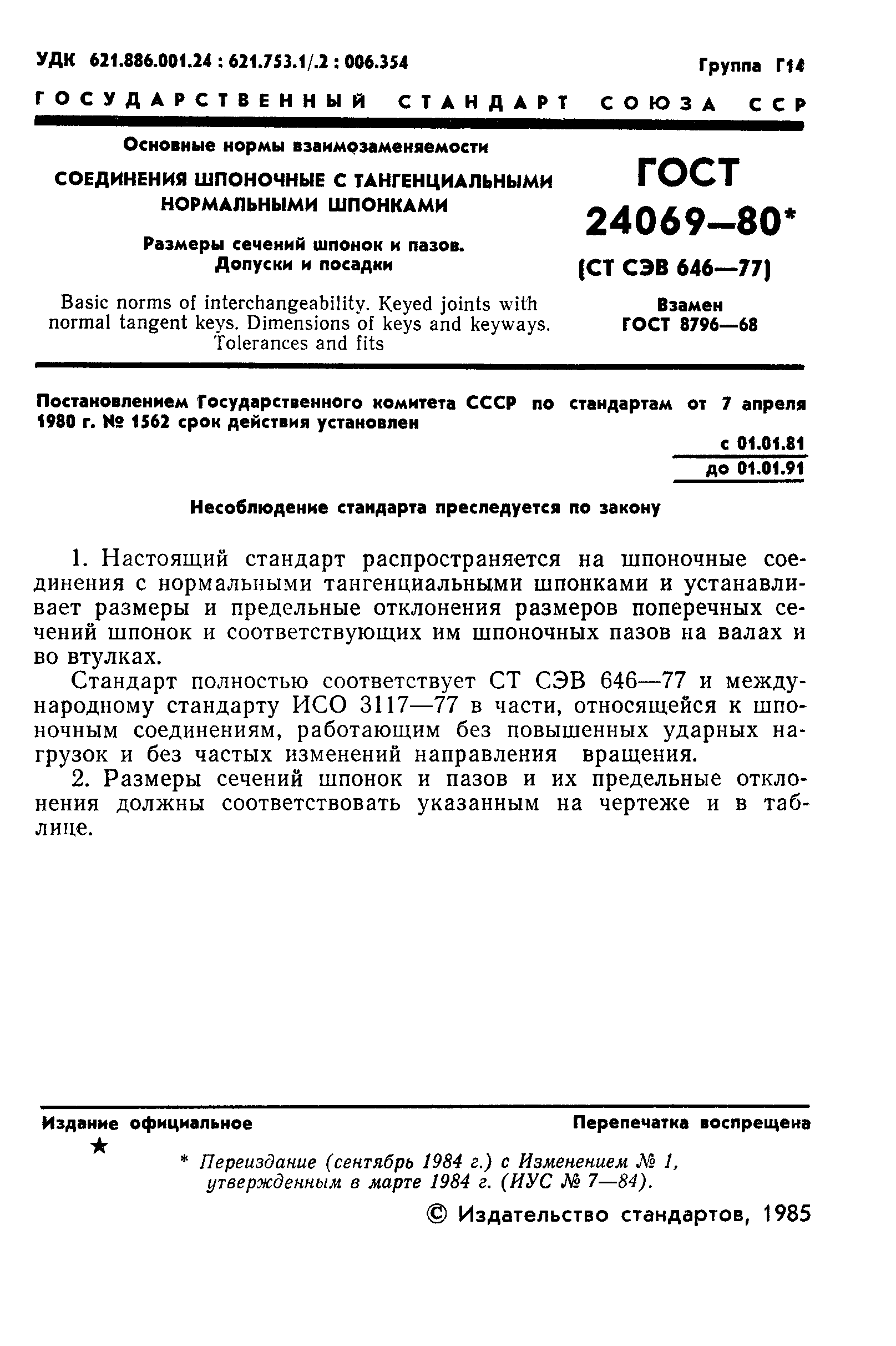

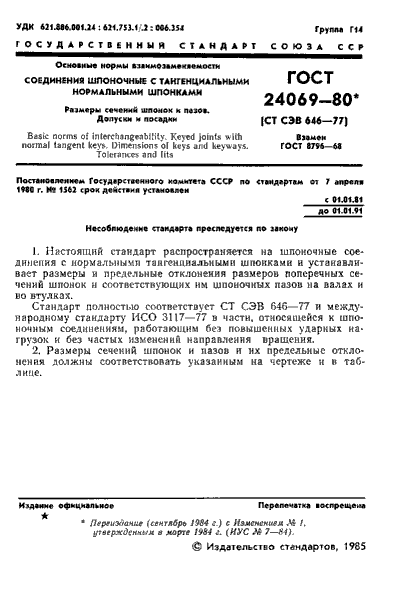

заменён Настоящий стандарт распространяется на шпоночные соединения с нормальными тангенциальными шпонками и устанавливает размеры и предельные отклонения размеров поперечных сечений шпонок и соответствующих им шпоночных пазов на валах и во втулках. Стандарт полностью соответствует СТ СЭВ 646-77 и международному стандарту ИСО 3117-77 в части, относящейся к шпоночным соединениям, работающим без повышенных ударных нагрузок и без частых изменений направления вращения.

Текст ГОСТ 24069-80



Другие ГОСТы

ГОСТ 1139-80 Основные нормы взаимозаменяемости. Соединения шлицевые прямобочные. Размеры и допуски
ГОСТ 6033-80 Основные нормы взаимозаменяемости. Соединения шлицевые эвольвентные с углом профиля 30 град. Размеры, допуски и измеряемые величины
ГОСТ 24068-80 Основные нормы взаимозаменяемости. Соединения шпоночные с клиновыми шпонками. Размеры шпонок и сечений пазов. Допуски и посадки
ГОСТ 10748-79 Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими высокими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки
ГОСТ 8790-79 Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими направляющими шпонками с креплением на валу. Размеры шпонок и сечений пазов. Допуски и посадки
ГОСТ 23360-78 Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки
ГОСТ 24071-80 Основные нормы взаимозаменяемости. Соединения шпоночные с сегментными шпонками. Размеры шпонок и сечений пазов. Допуски и посадки
ГОСТ Р 53441-2009 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Нормальные углы и уклоны призм
ГОСТ Р 53440-2009 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Нормальные конусности и углы конусов
ГОСТ Р 55145-2012 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Назначение размеров и допусков для нежестких деталей
ГОСТ Р 55144-2012 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Назначение размеров допусков для конусов
ГОСТ Р 53442-2009 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Допуски формы, ориентации, месторасположения и биения
ГОСТ 24069-97 Основные нормы взаимозаменяемости. Тангенциальные шпонки и шпоночные пазы
ГОСТ 24070-80 Основные нормы взаимозаменяемости. Соединения шпоночные с тангенциальными усиленными шпонками. Размеры сечений шпонок и пазов. Допуски и посадки

Дополнительная информация

Английское название
Введен в действие	01.01.1981
Взамен	ГОСТ 8796-68
Заменяющий	ГОСТ 24069-97
Дата завершения срока действия	30.06.2000
Дата издания	01.09.1984
