ГОСТ ISO 3669-2014

Вакуумная техника. Прогреваемые фланцы. Размеры

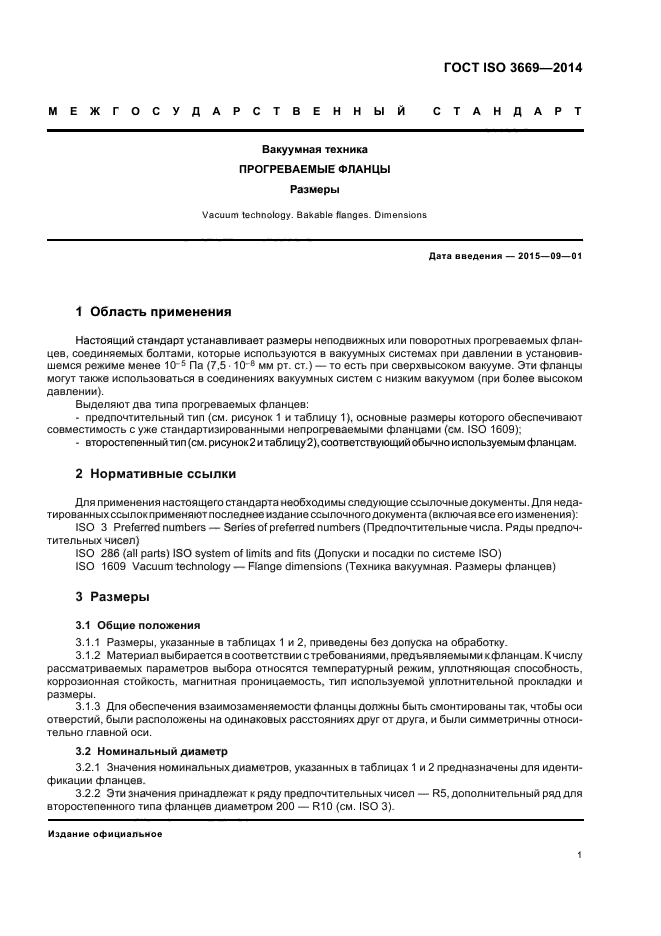

заменён Настоящий стандарт устанавливает размеры неподвижных или поворотных прогреваемых фланцев, соединяемых болтами, которые используются в вакуумных системах при давлении в установившемся режиме менее 10 в степени -5 Па (7,5*10 в степени -8 мм рт. ст.) - то есть при сверхвысоком вакууме. Эти фланцы могут также использоваться в соединениях вакуумных систем с низким вакуумом (при более высоком давлении). Выделяют два типа прогреваемых фланцев: - предпочтительный тип (см. рисунок 1 и таблицу 1), основные размеры которого обеспечивают совместимость с уже стандартизированными непрогреваемыми фланцами (см. ISO 1609); - второстепенный тип (см. рисунок 2 и таблицу 2), соответствующий обычно используемым фланцам

Текст ГОСТ ISO 3669-2014

Другие ГОСТы

ГОСТ 15975-70 Вазелин кремнийорганический марки КВ-3/10Э. Технические условия
ГОСТ 3582-84 Вазелин медицинский. Технические условия
ГОСТ 28742-90 Вакуум-выпарные аппараты периодического действия для пищевых продуктов. Типы и основные параметры
ГОСТ 27758-88 Вакуумметры. Общие технические требования
ГОСТ 34348-2017 Вакуумная техника. Вакуумметры. Оценивание неопределенностей результатов калибровки при непосредственном сличении с эталоном
ГОСТ Р 72109-2025 Вакуумная техника. Вакуумметры. Технические требования для ионизационных вакуумметров с горячим катодом
ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности
ГОСТ 34984-2023 Вакуумная технология. Размеры фланцев с ножевидной кромкой
ГОСТ 34983-2023 Вакуумная технология. Размеры фланцев без ножевидной кромки
ГОСТ Р 72106-2025 Вакуумная технология. Размеры быстроразъемных соединений зажимного типа
ГОСТ Р 72107.2-2025 Вакуумная технология. Присоединительные размеры соединений трубопровода. Часть 2. Тип фланцев с ножевидной кромкой
ГОСТ Р ИСО 27895-2013 Вакуумная технология. Клапаны. Испытания на герметичность
ГОСТ Р 72108-2025 Вакуумная технология. Клапаны угловые. Размеры и условия подключения пневматических приводов
ГОСТ 5197-85 Вакуумная техника. Термины и определения

Дополнительная информация

Английское название
Введен в действие	01.09.2015
Заменяющий	ГОСТ 34984-2023
Дата завершения срока действия	01.12.2023
Дата издания	31.08.2015
