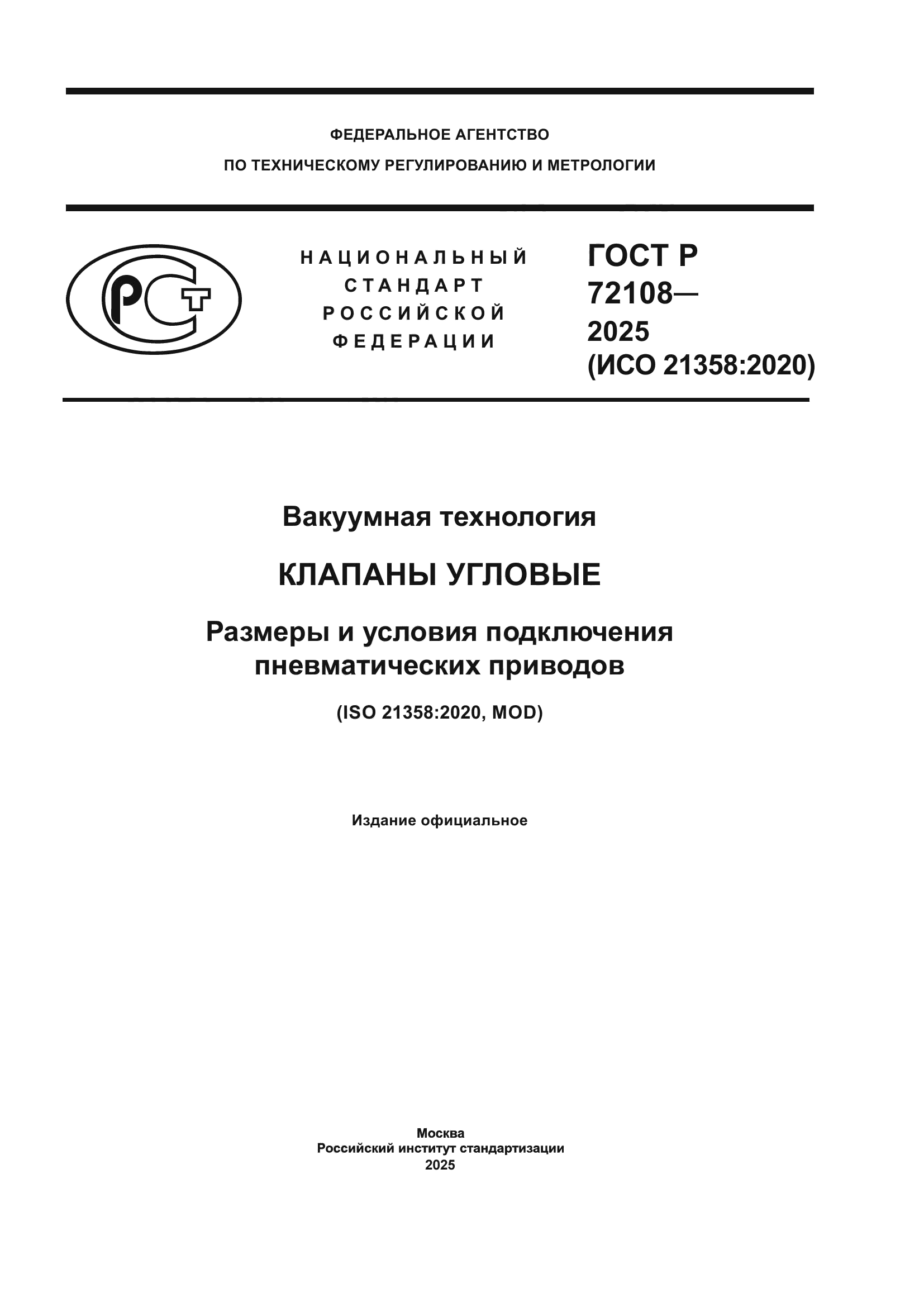

ГОСТ Р 72108-2025

Вакуумная технология. Клапаны угловые. Размеры и условия подключения пневматических приводов

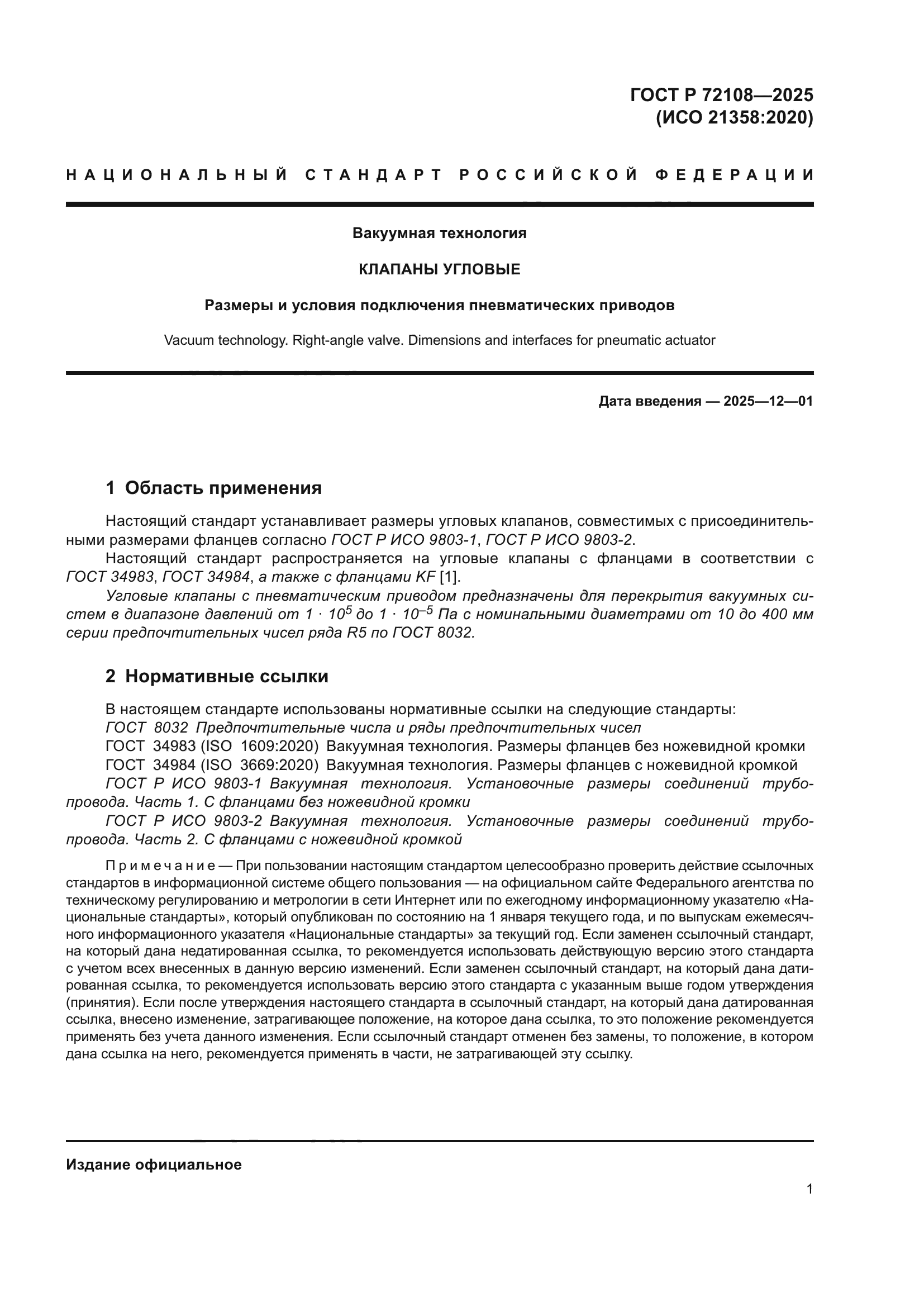

действующий Настоящий стандарт устанавливает размеры угловых клапанов, совместимых с присоединительными размерами фланцев согласно ГОСТ Р ИСО 9803-1, ГОСТ Р ИСО 9803-2. Настоящий стандарт распространяется на угловые клапаны с фланцами в соответствии с ГОСТ 34983, ГОСТ 34984, а также с фланцами KF [1]. Угловые клапаны с пневматическим приводом предназначены для перекрытия вакуумных систем в диапазоне давлений от 1 • 105 до 1 • 10–5 Па с номинальными диаметрами от 10 до 400 мм серии предпочтительных чисел ряда R5 по ГОСТ 8032

Текст ГОСТ Р 72108-2025

Другие ГОСТы

ГОСТ 28742-90 Вакуум-выпарные аппараты периодического действия для пищевых продуктов. Типы и основные параметры
ГОСТ 27758-88 Вакуумметры. Общие технические требования
ГОСТ 34348-2017 Вакуумная техника. Вакуумметры. Оценивание неопределенностей результатов калибровки при непосредственном сличении с эталоном
ГОСТ Р 72109-2025 Вакуумная техника. Вакуумметры. Технические требования для ионизационных вакуумметров с горячим катодом
ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности
ГОСТ ISO 3669-2014 Вакуумная техника. Прогреваемые фланцы. Размеры
ГОСТ 5197-85 Вакуумная техника. Термины и определения
ГОСТ 32974.1-2016 Вакуумная технология. Стандартные методы измерения характеристик вакуумных насосов. Часть 1. Общие положения
ГОСТ Р 54807-2011 Вакуумная технология. Стандартные методы измерения характеристик вакуумных насосов
ГОСТ 34984-2023 Вакуумная технология. Размеры фланцев с ножевидной кромкой
ГОСТ 34983-2023 Вакуумная технология. Размеры фланцев без ножевидной кромки
ГОСТ Р 72106-2025 Вакуумная технология. Размеры быстроразъемных соединений зажимного типа
ГОСТ Р 72107.2-2025 Вакуумная технология. Присоединительные размеры соединений трубопровода. Часть 2. Тип фланцев с ножевидной кромкой
ГОСТ Р ИСО 27895-2013 Вакуумная технология. Клапаны. Испытания на герметичность

Дополнительная информация

Английское название
Введен в действие	01.12.2025
Дата издания	06.06.2025
