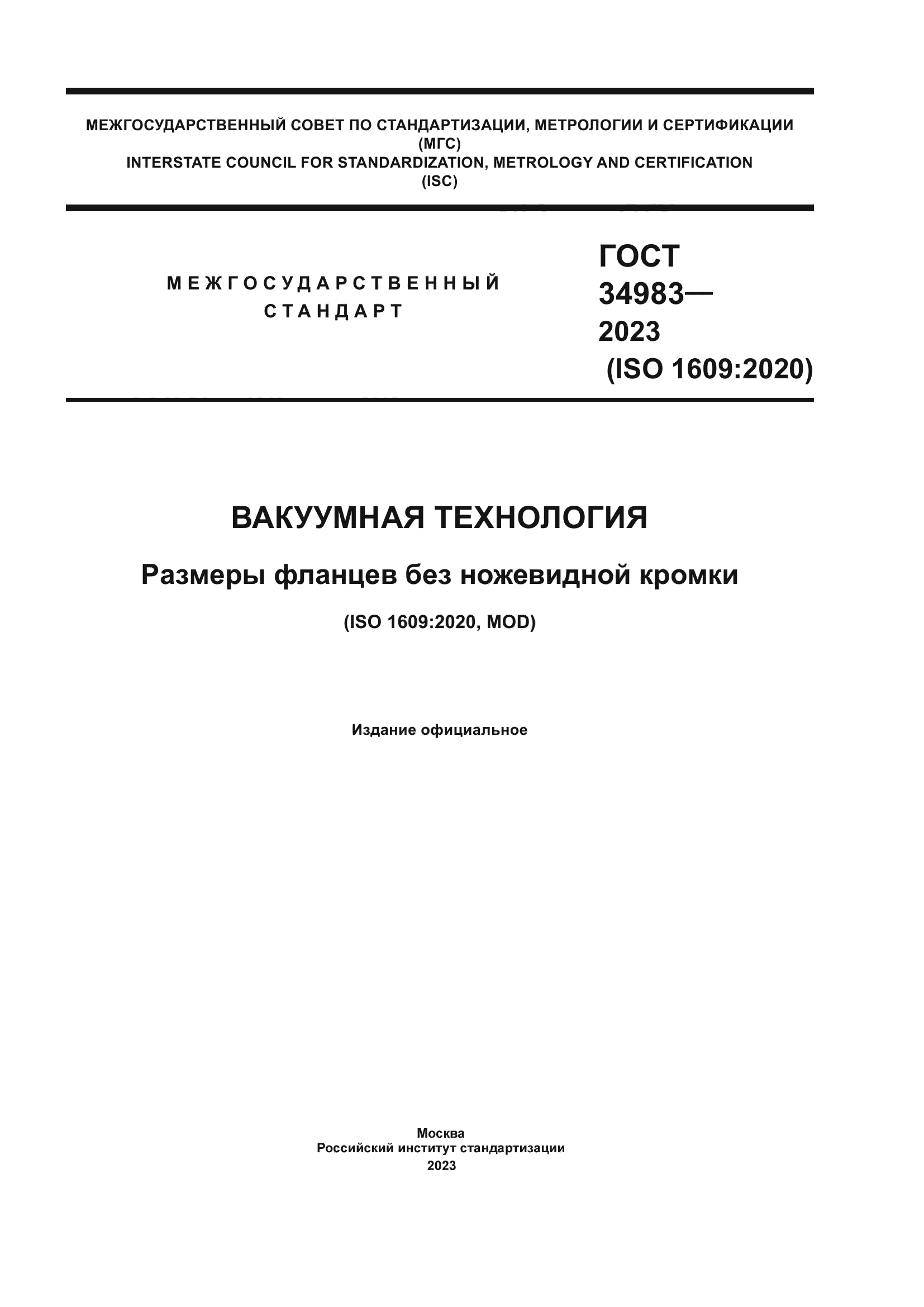

ГОСТ 34983-2023

Вакуумная технология. Размеры фланцев без ножевидной кромки

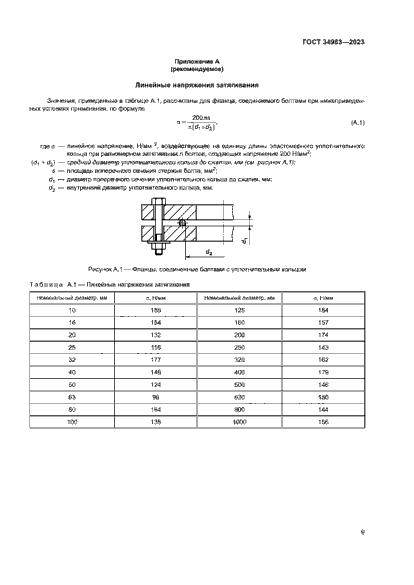

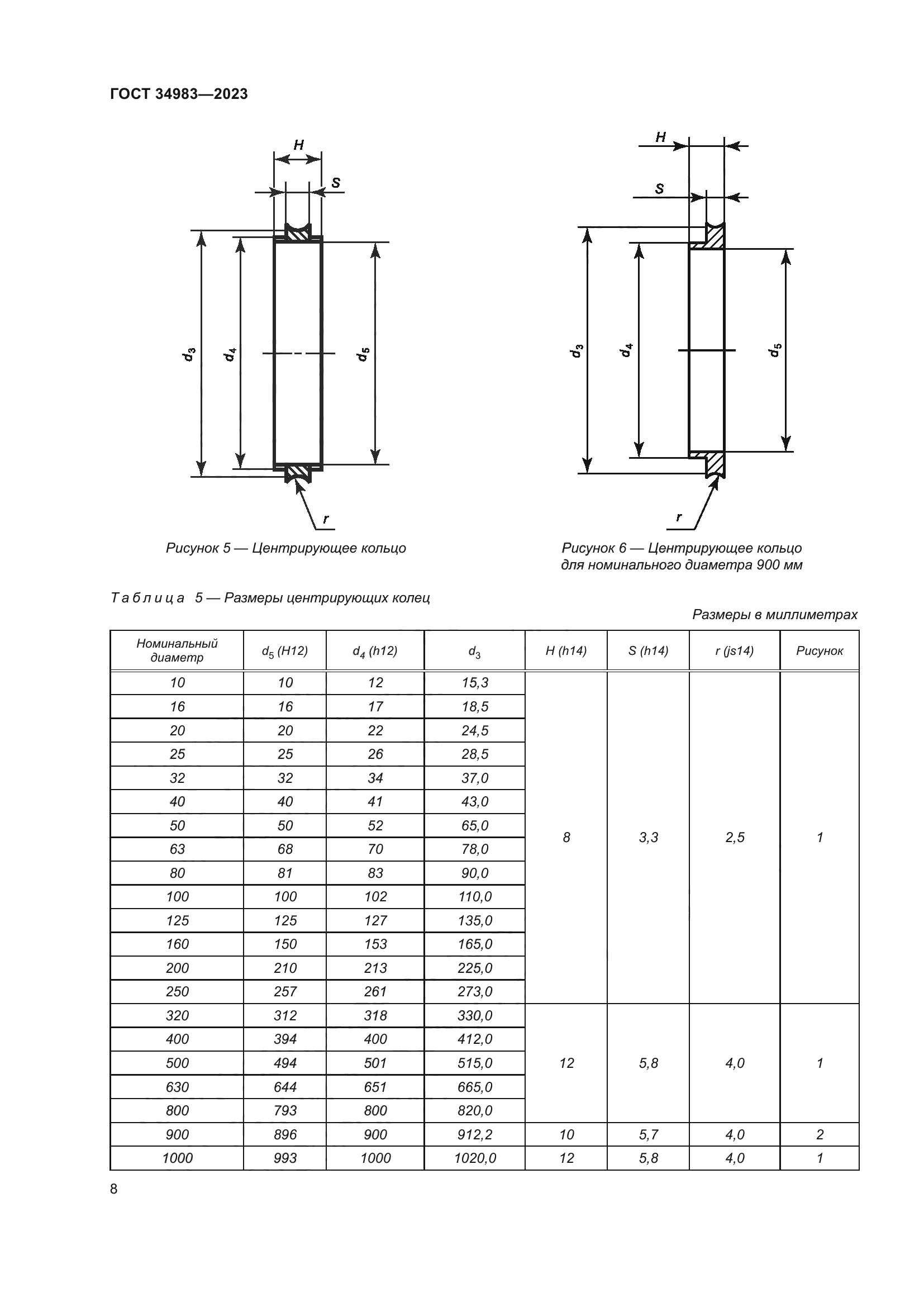

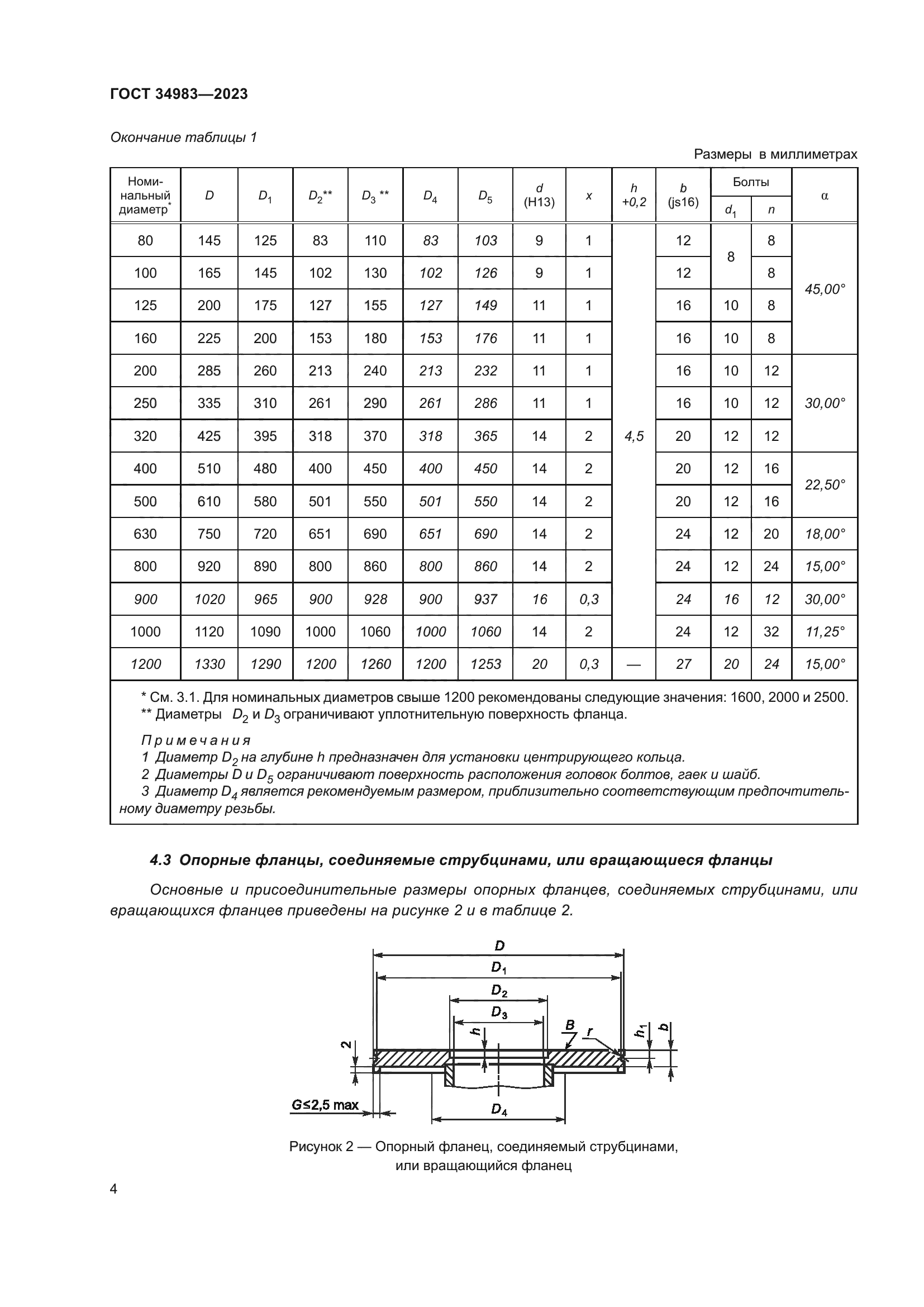

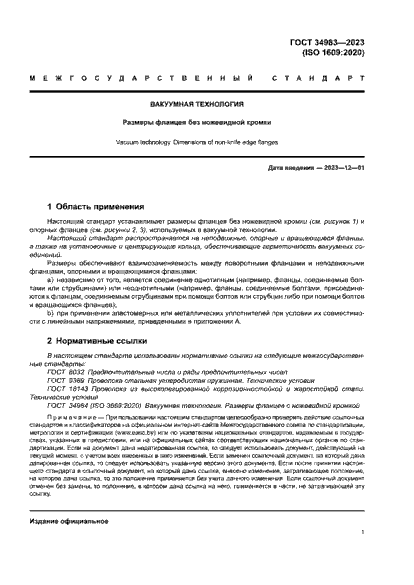

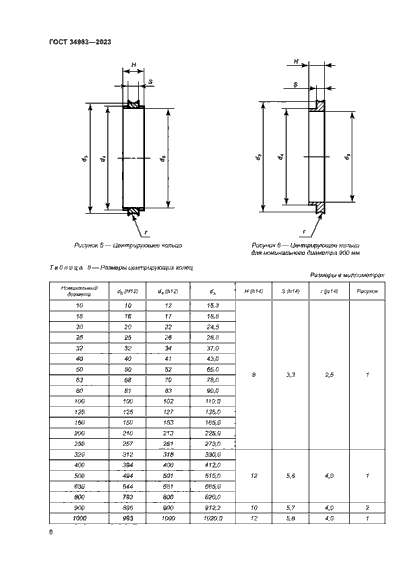

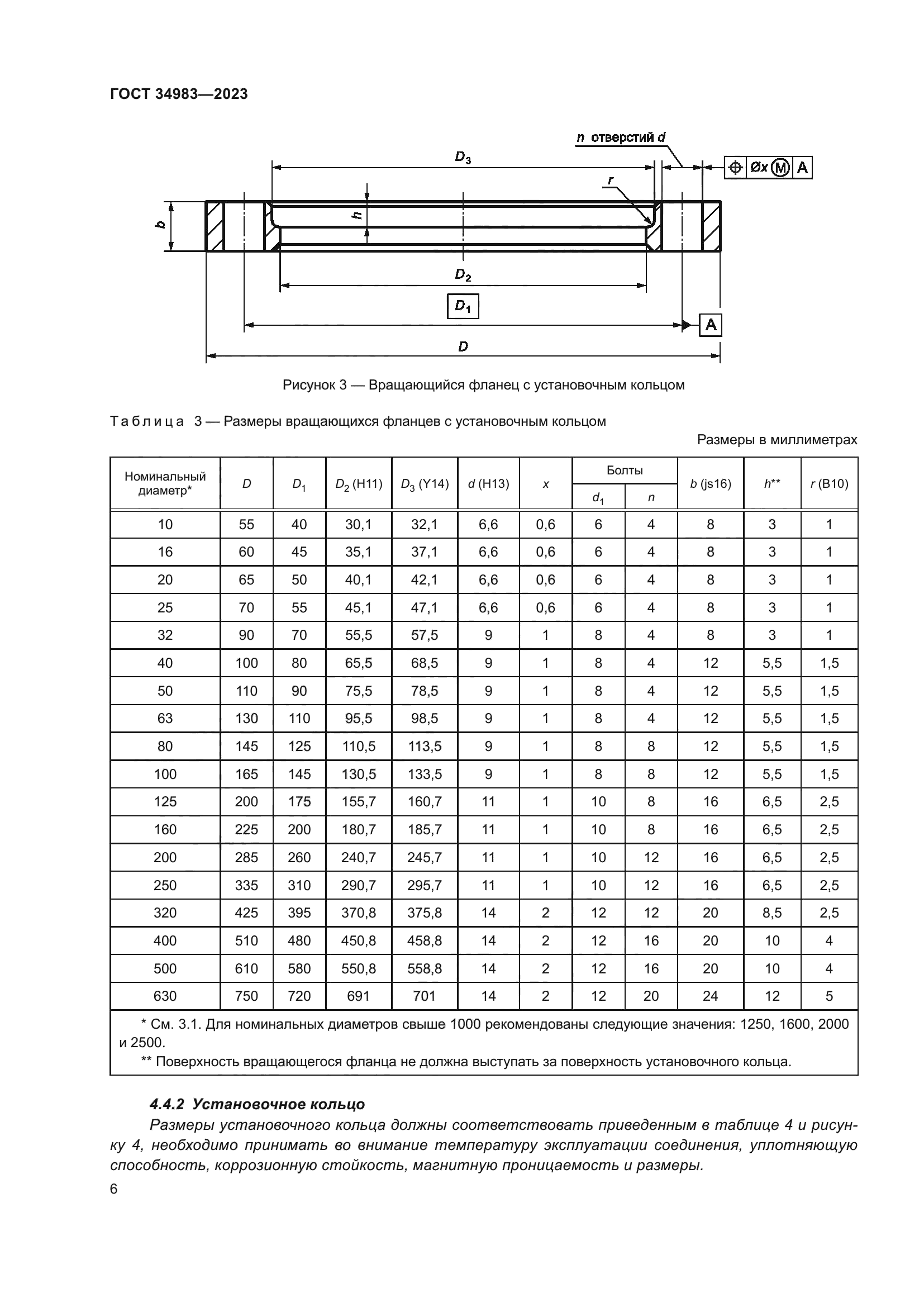

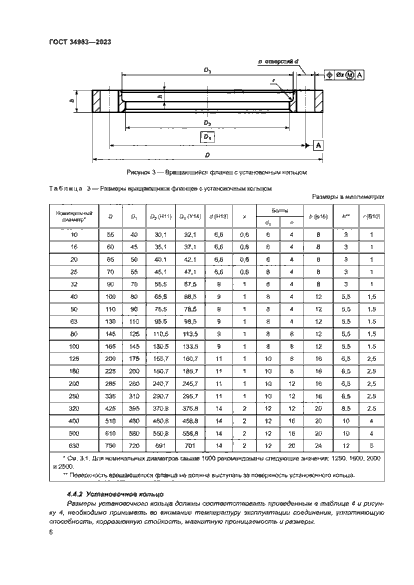

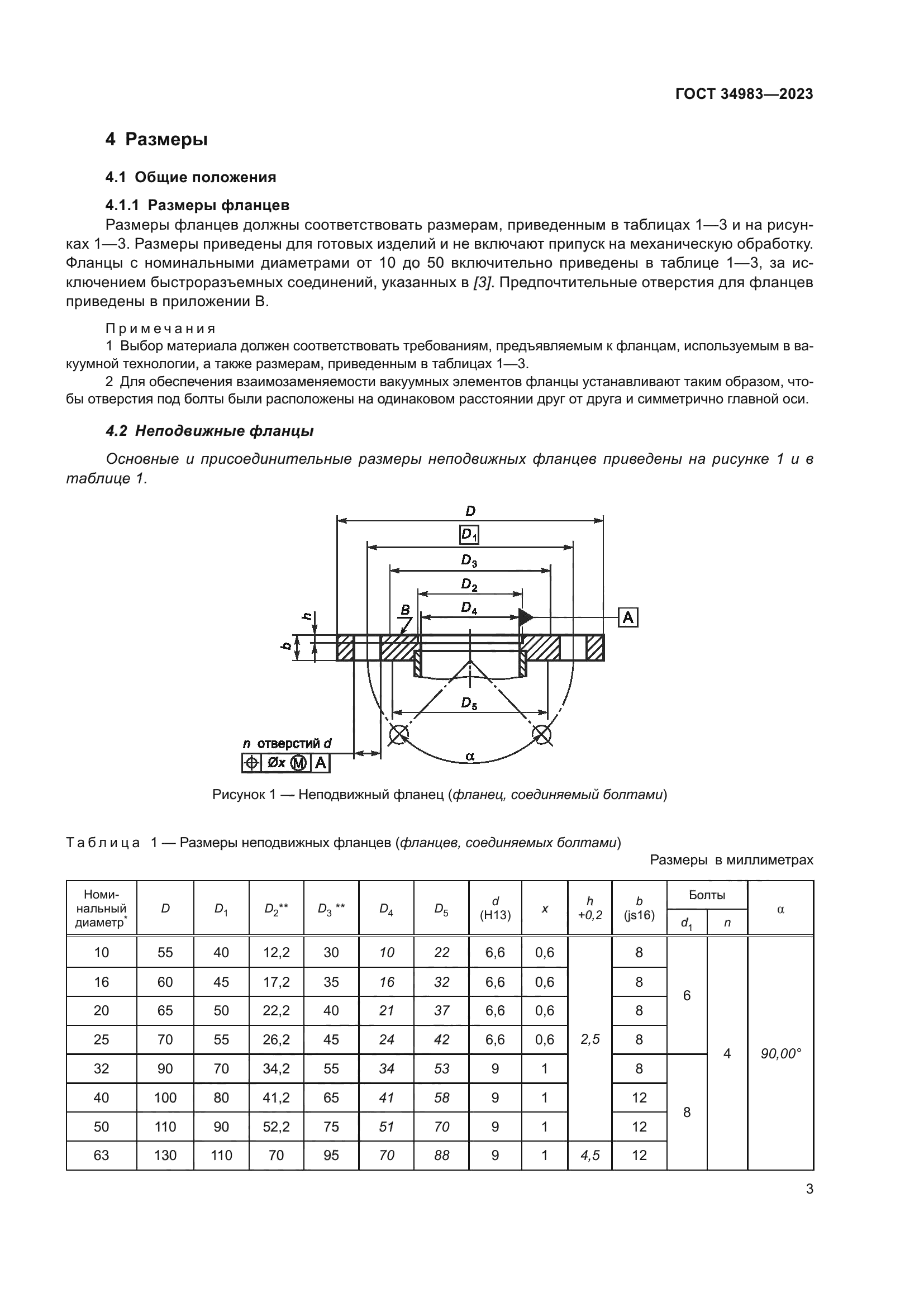

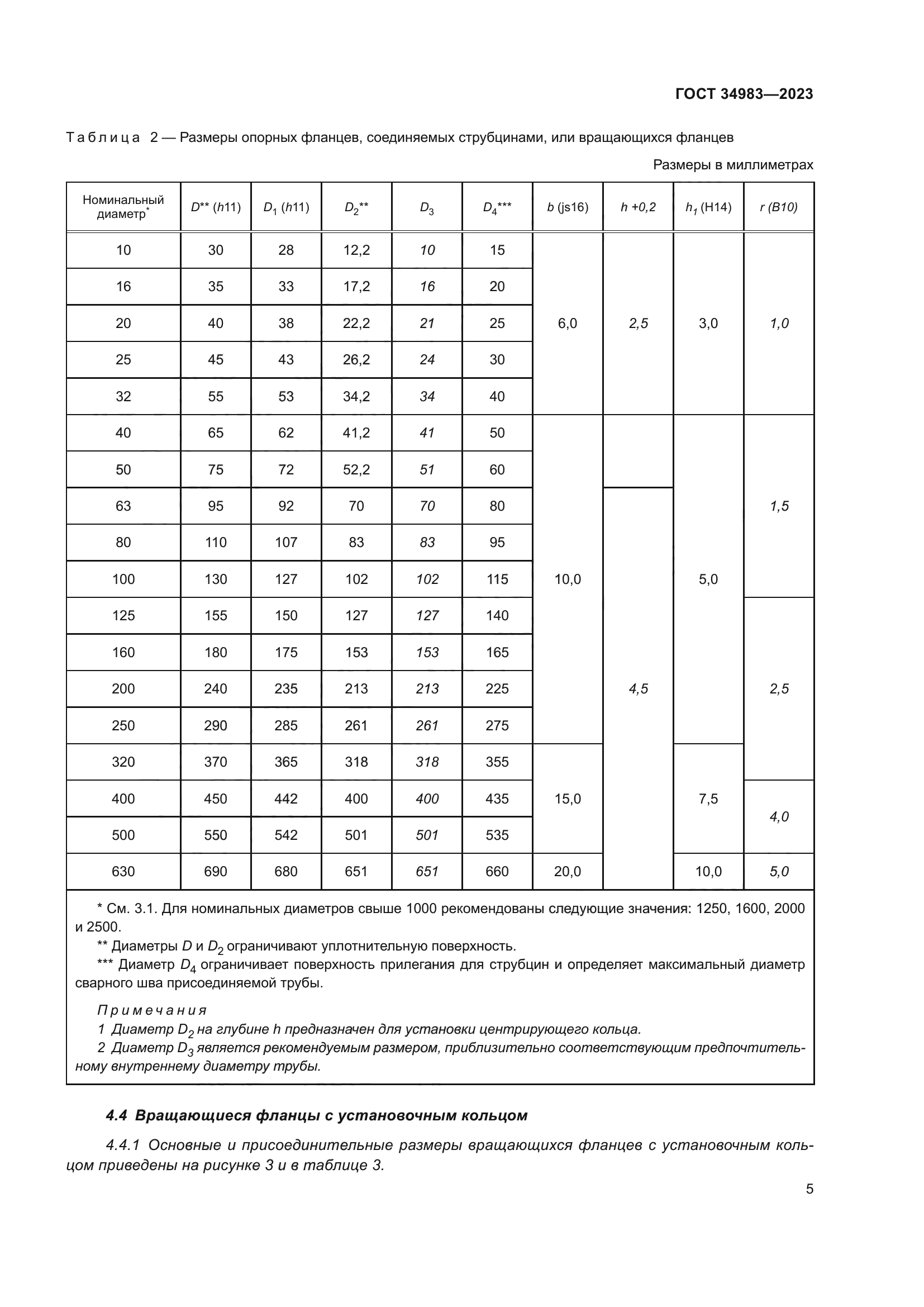

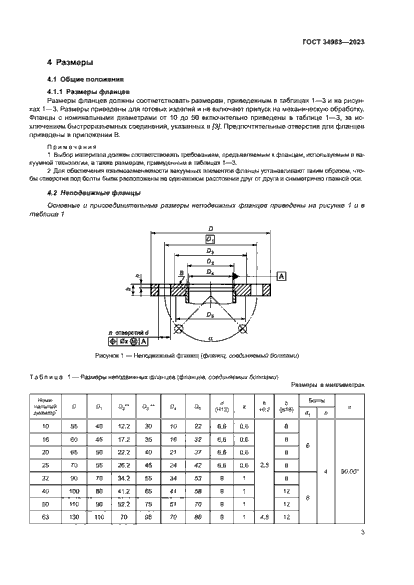

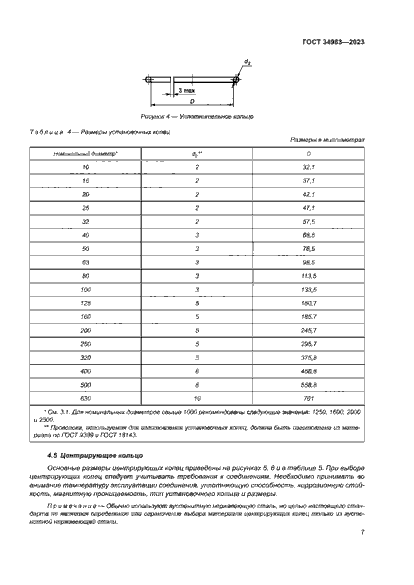

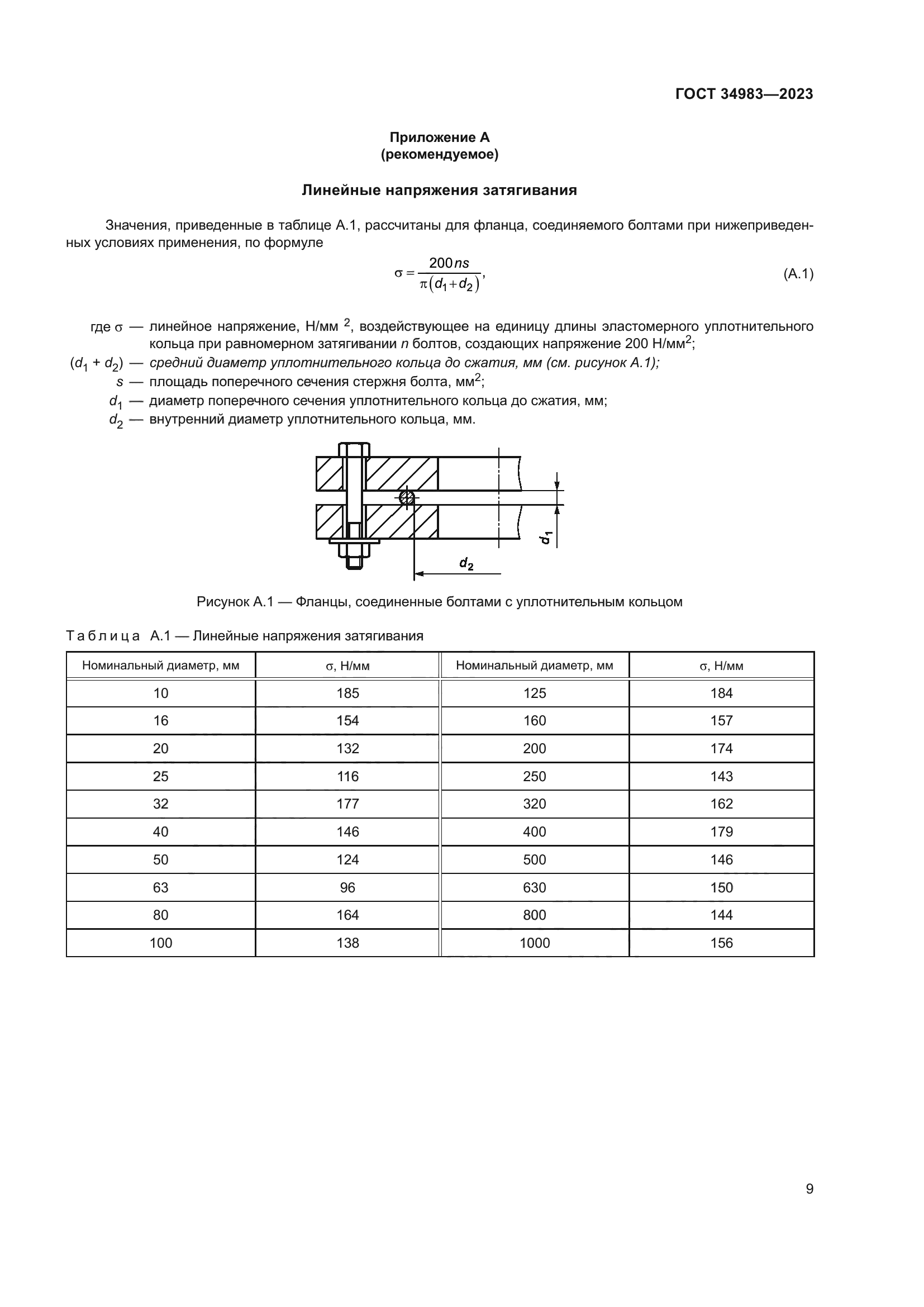

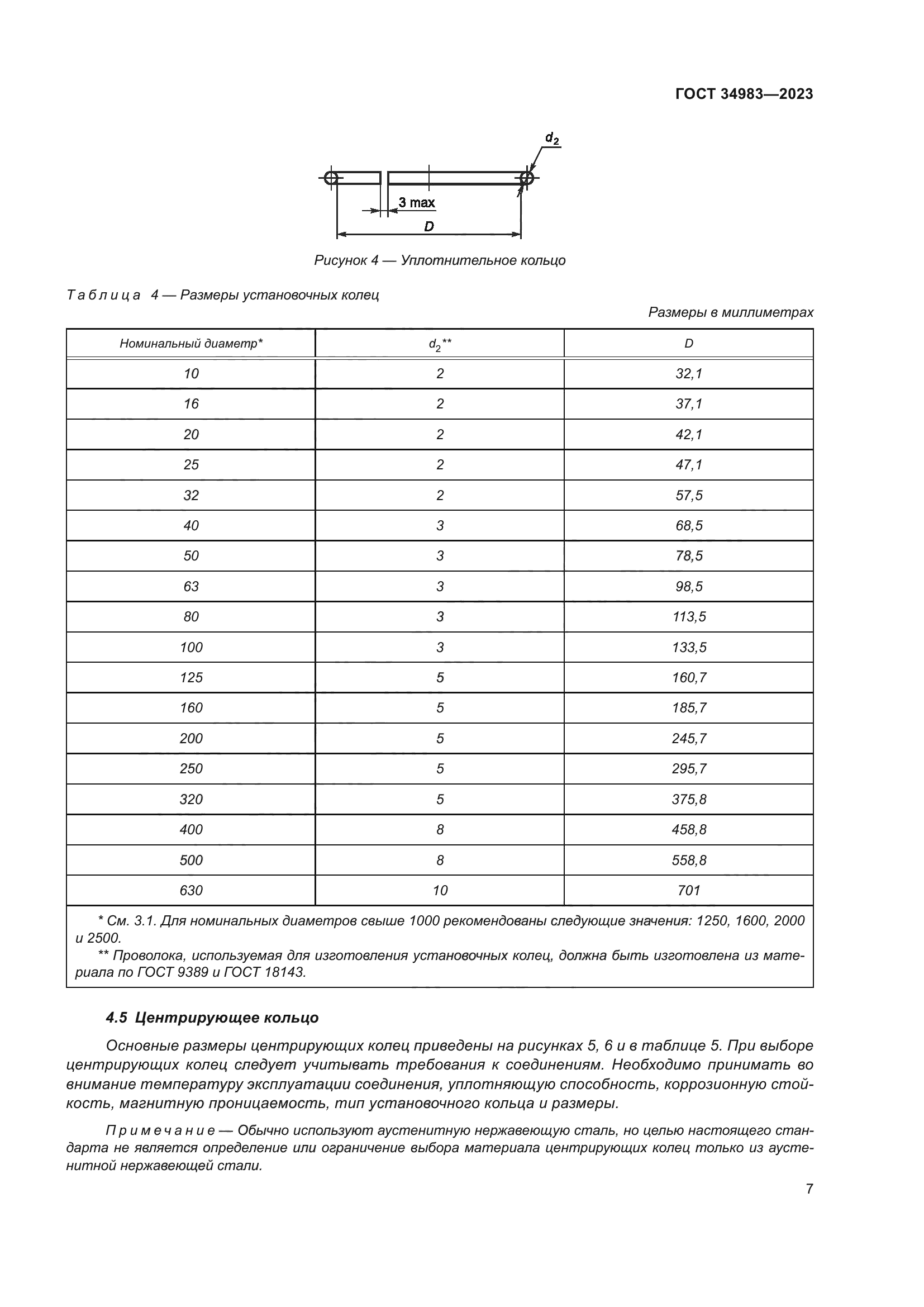

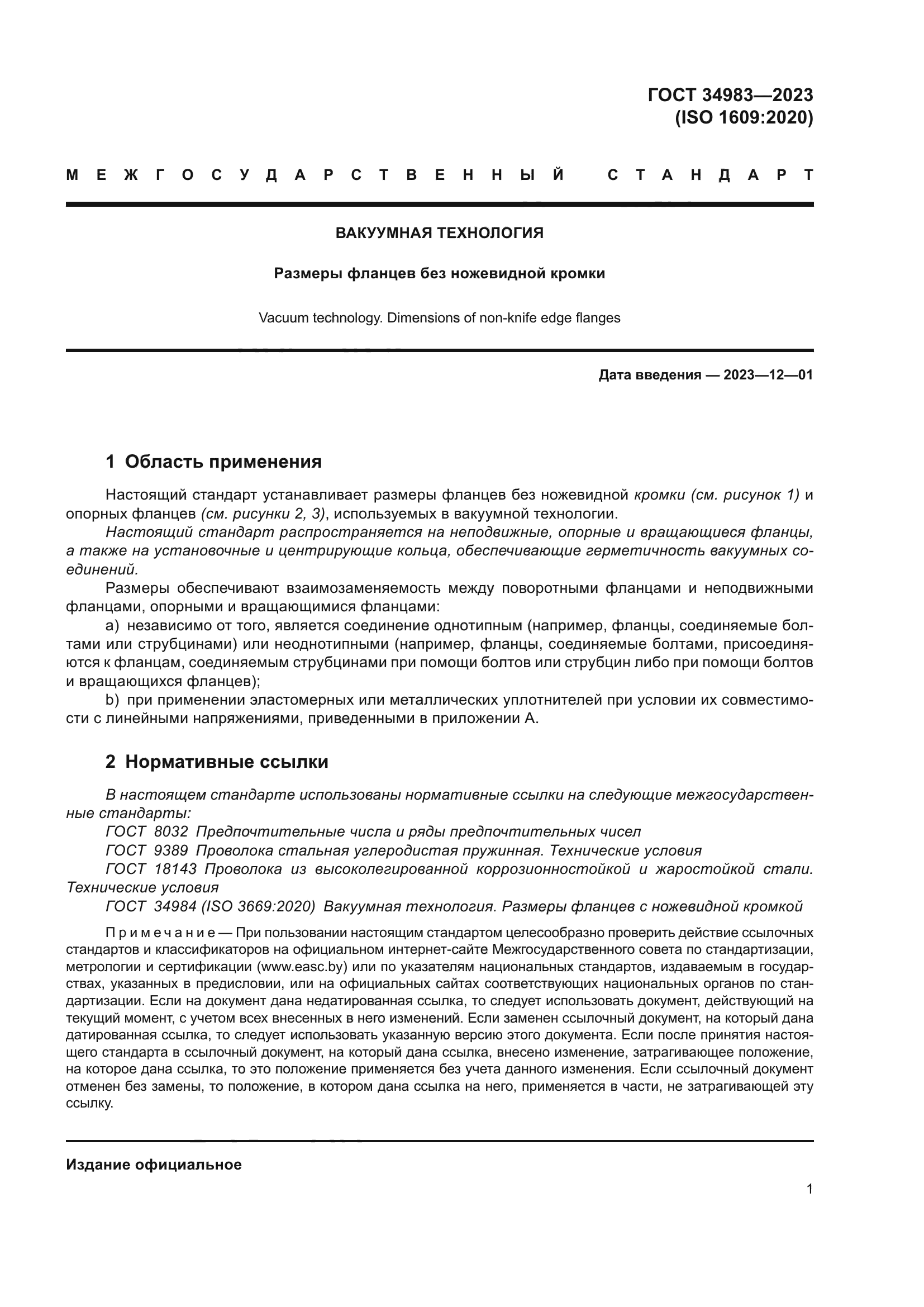

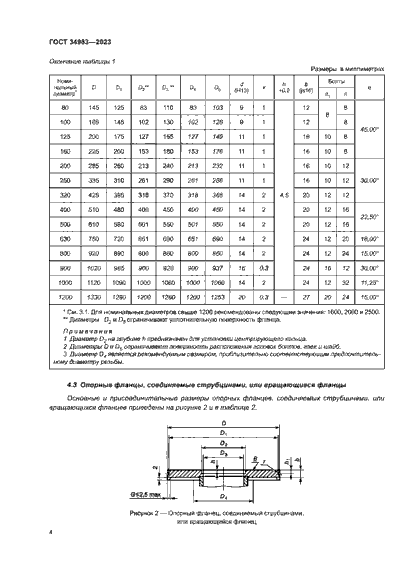

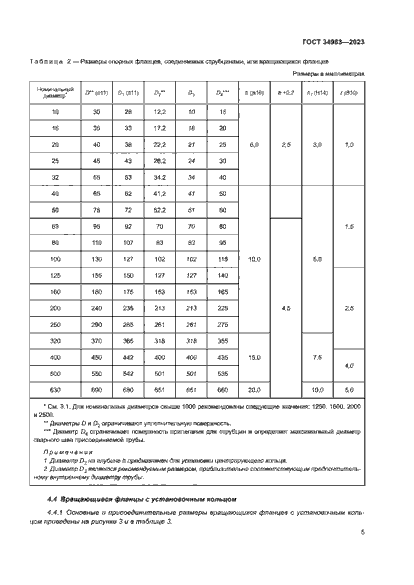

действующий Настоящий стандарт устанавливает размеры фланцев без ножевидной кромки (см. рисунок 1) и опорных фланцев (см. рисунки 2, 3), используемых в вакуумной технологии. Настоящий стандарт распространяется на неподвижные, опорные и вращающиеся фланцы, а также на установочные и центрирующие кольца, обеспечивающие герметичность вакуумных соединений. Размеры обеспечивают взаимозаменяемость между поворотными фланцами и неподвижными фланцами, опорными и вращающимися фланцами: a) независимо от того, является соединение однотипным (например, фланцы, соединяемые болтами или струбцинами) или неоднотипными (например, фланцы, соединяемые болтами, присоединяются к фланцам, соединяемым струбцинами при помощи болтов или струбцин либо при помощи болтов и вращающихся фланцев); b) при применении эластомерных или металлических уплотнителей при условии их совместимости с линейными напряжениями, приведенными в приложении А

Текст ГОСТ 34983-2023

С поправками и изменениями:

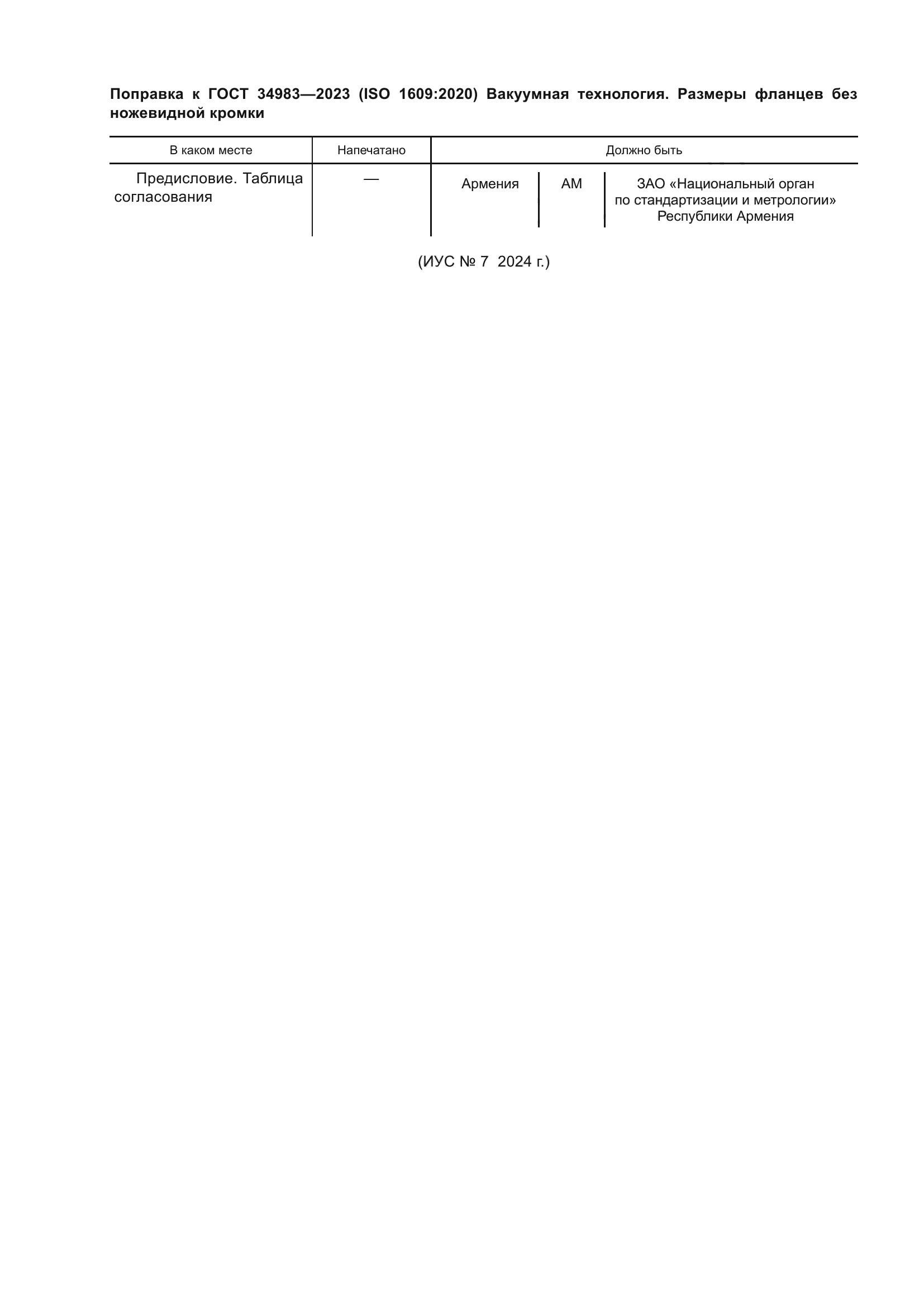

Поправка к ГОСТ 34983-2023 от 25.06.2024

Поправка к ГОСТ 34983-2023 от 25.06.2024

Другие ГОСТы

ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности
ГОСТ ISO 3669-2014 Вакуумная техника. Прогреваемые фланцы. Размеры
ГОСТ 5197-85 Вакуумная техника. Термины и определения
ГОСТ Р 72108-2025 Вакуумная технология. Клапаны угловые. Размеры и условия подключения пневматических приводов
ГОСТ Р ИСО 27895-2013 Вакуумная технология. Клапаны. Испытания на герметичность
ГОСТ Р 72107.2-2025 Вакуумная технология. Присоединительные размеры соединений трубопровода. Часть 2. Тип фланцев с ножевидной кромкой
ГОСТ Р 72106-2025 Вакуумная технология. Размеры быстроразъемных соединений зажимного типа
ГОСТ 32974.3-2023 Вакуумная технология. Стандартные методы измерения характеристик вакуумных насосов. Часть 3. Технические характеристики механических бустерных вакуумных насосов
ГОСТ 32974.2-2023 Вакуумная технология. Стандартные методы измерения характеристик вакуумных насосов. Часть 2. Вакуумные насосы объемного действия
ГОСТ 32974-2014 Вакуумная технология. Стандартные методы измерения характеристик вакуумных насосов. Часть 2. Вакуумные насосы объемного действия
ГОСТ 32974.1-2023 Вакуумная технология. Стандартные методы измерения характеристик вакуумных насосов. Часть 1. Общие положения
ГОСТ 32974.1-2016 Вакуумная технология. Стандартные методы измерения характеристик вакуумных насосов. Часть 1. Общие положения
ГОСТ Р 54807-2011 Вакуумная технология. Стандартные методы измерения характеристик вакуумных насосов
ГОСТ 34984-2023 Вакуумная технология. Размеры фланцев с ножевидной кромкой

Дополнительная информация

Английское название
Введен в действие	01.12.2023
Дата издания	02.11.2023
