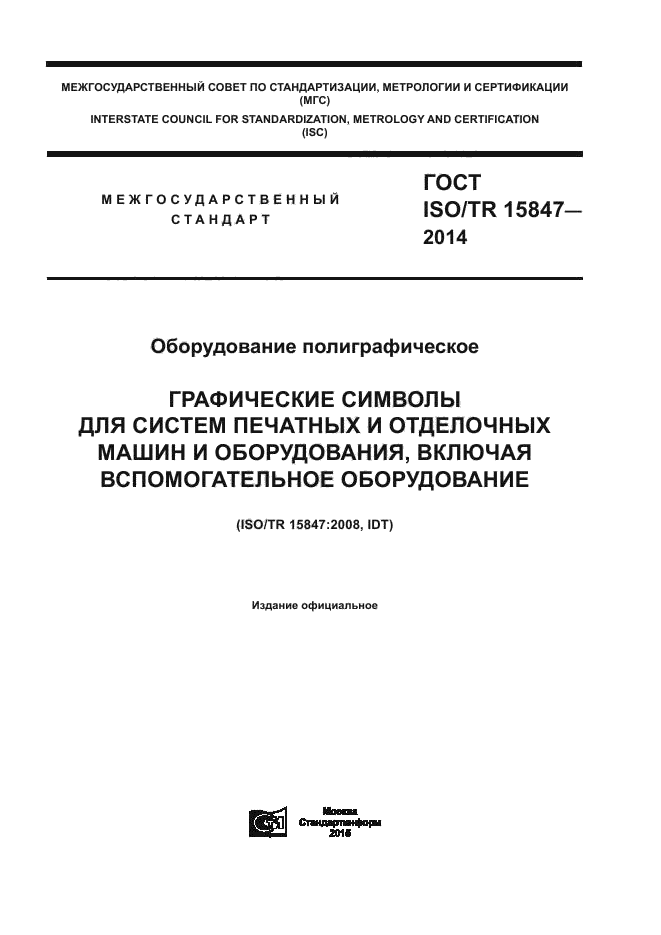

ГОСТ ISO/TR 15847-2014
Оборудование полиграфическое. Графические символы для систем печатных и отделочных машин и оборудования, включая вспомогательное оборудование
действующий Настоящий стандарт устанавливает графические символы для применения в машинах и оборудовании печатных и отделочных систем, включая вспомогательное оборудование. Эти графические символы предназначены для указания применения, или обозначения функции, и/или состояния (положения/режима), обозначения управляющих устройства, применяемых при эксплуатации оборудования. Настоящие графические символы предназначены для применения на органах управления оборудованием, включая кнопки, сенсорные экраны, клавиатуры и т.д
Текст ГОСТ ISO/TR 15847-2014
![](../../DataTN/602/60210/0.gif)
![](../../DataTN/602/60210/1.gif)

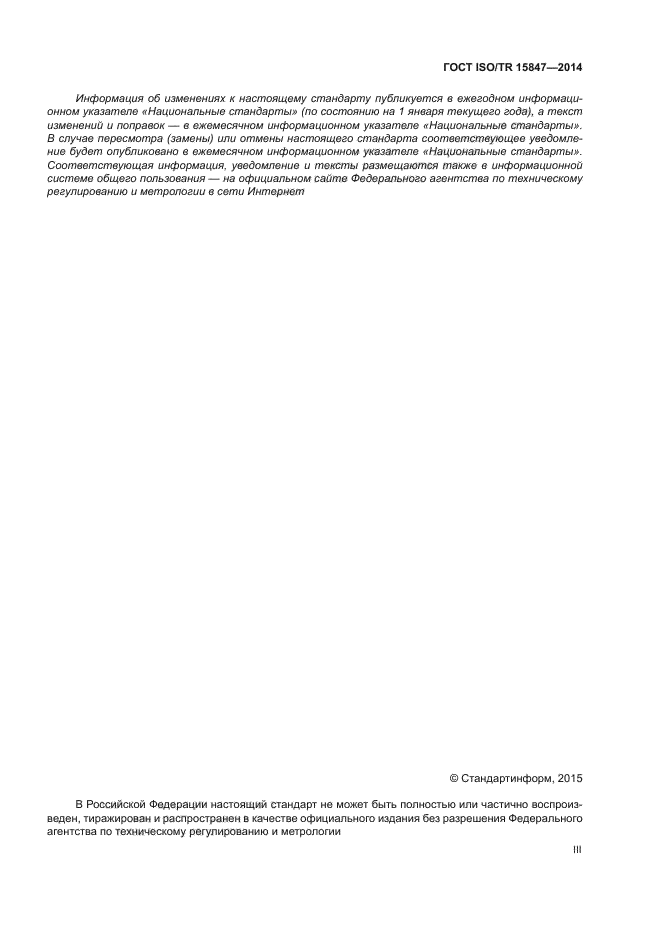

![](../../DataTN/602/60210/2.gif)
![](../../DataTN/602/60210/3.gif)

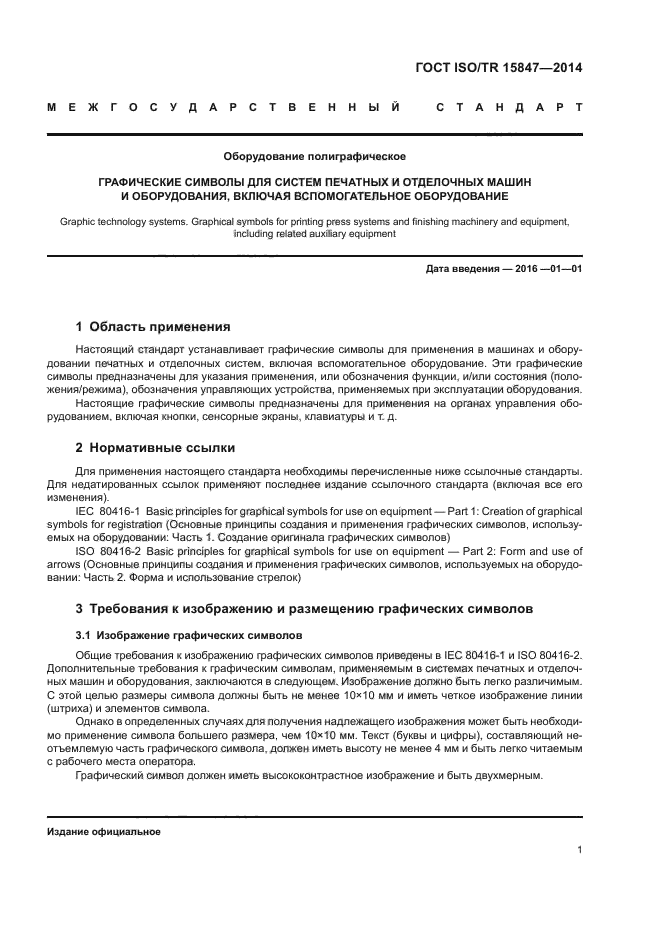

![](../../DataTN/602/60210/4.gif)
![](../../DataTN/602/60210/5.gif)
![](../../DataTN/602/60210/6.gif)

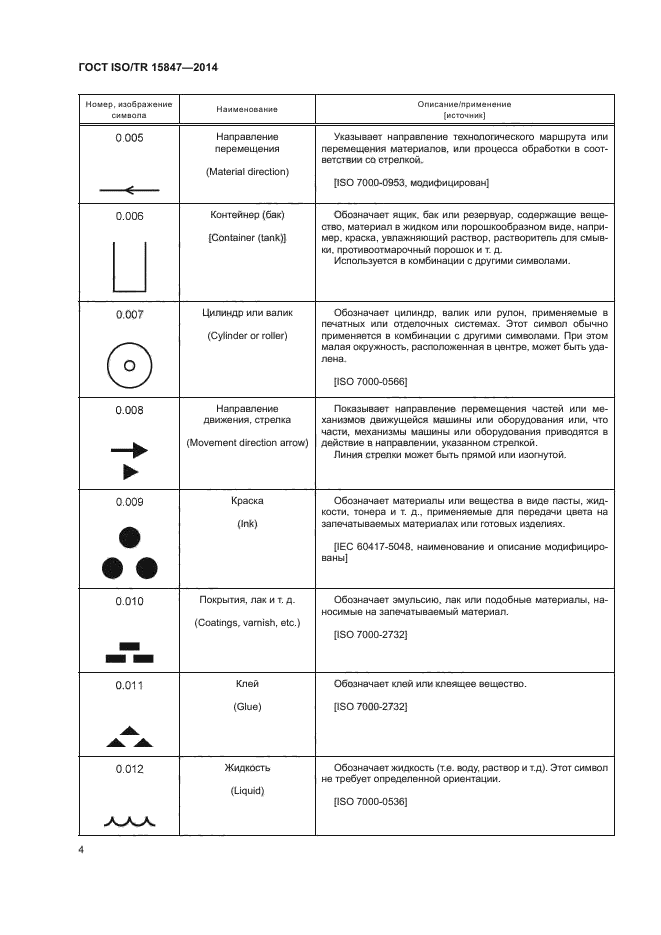

![](../../DataTN/602/60210/7.gif)
![](../../DataTN/602/60210/8.gif)

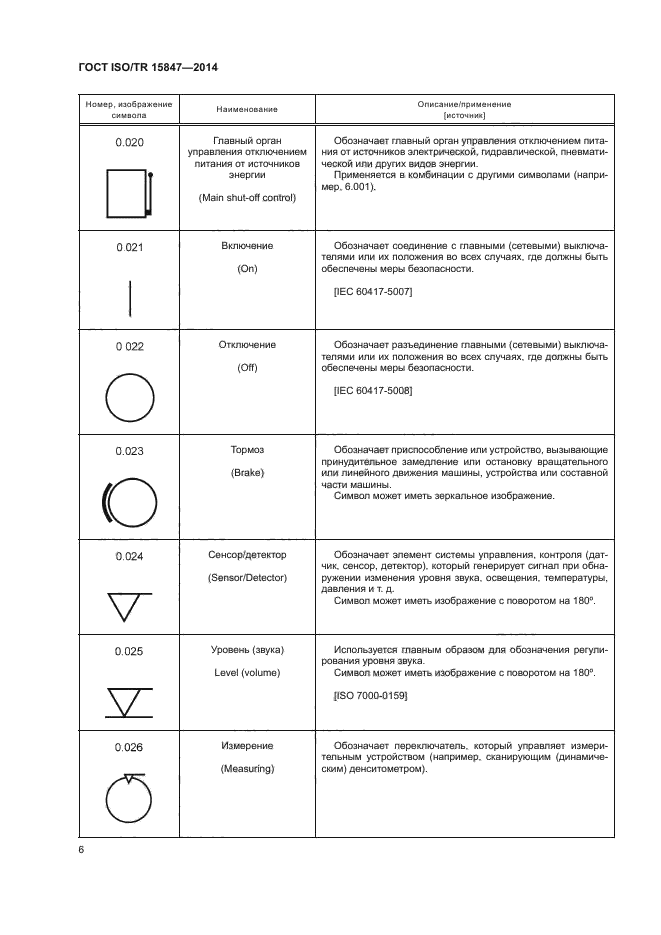

![](../../DataTN/602/60210/9.gif)
![](../../DataTN/602/60210/10.gif)
![](../../DataTN/602/60210/11.gif)
![](../../DataTN/602/60210/12.gif)

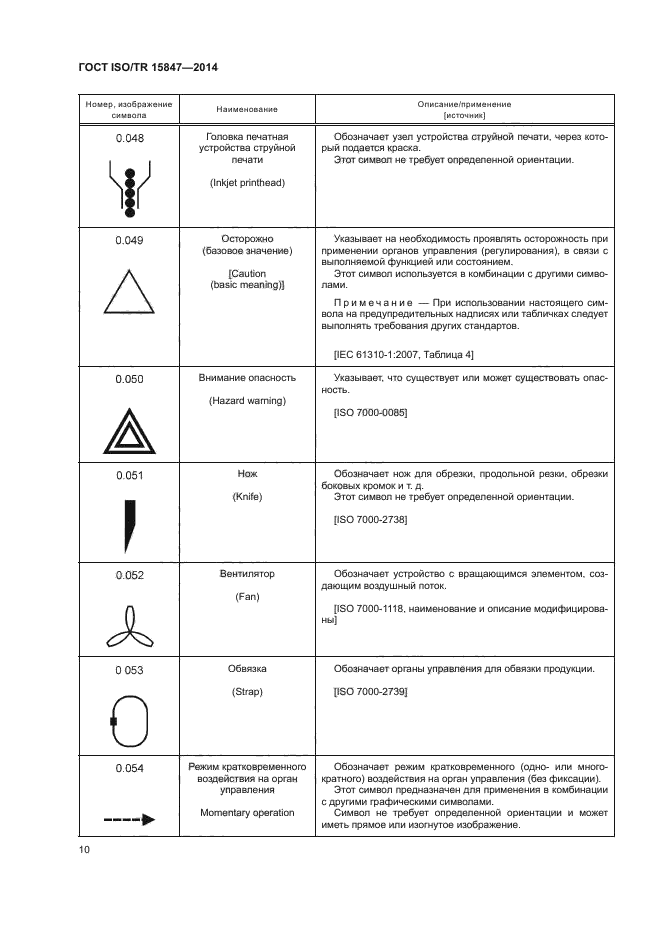

![](../../DataTN/602/60210/13.gif)
![](../../DataTN/602/60210/14.gif)
![](../../DataTN/602/60210/15.gif)

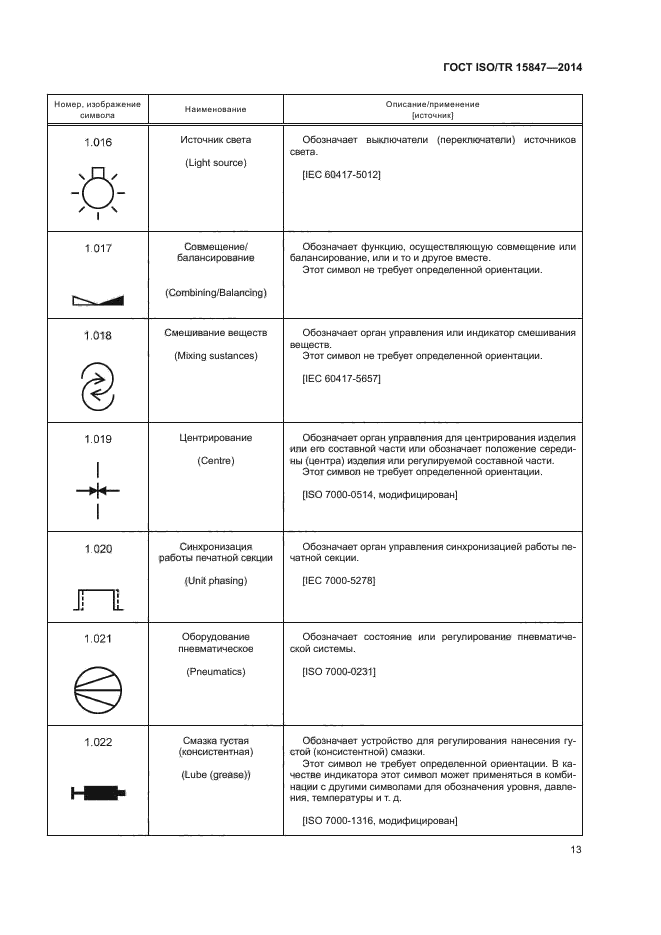

![](../../DataTN/602/60210/16.gif)

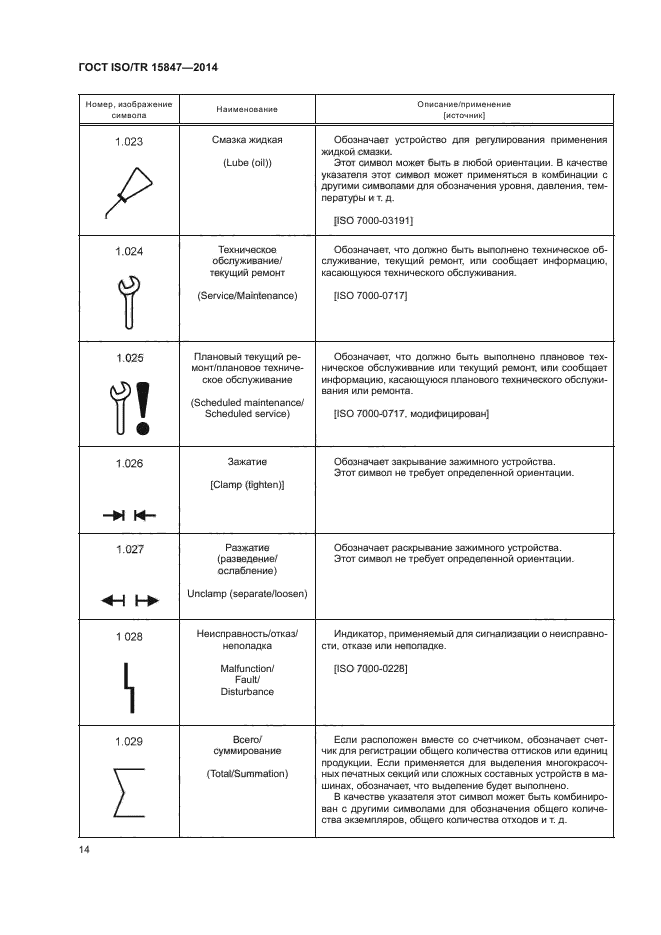

![](../../DataTN/602/60210/17.gif)
![](../../DataTN/602/60210/18.gif)
![](../../DataTN/602/60210/19.gif)

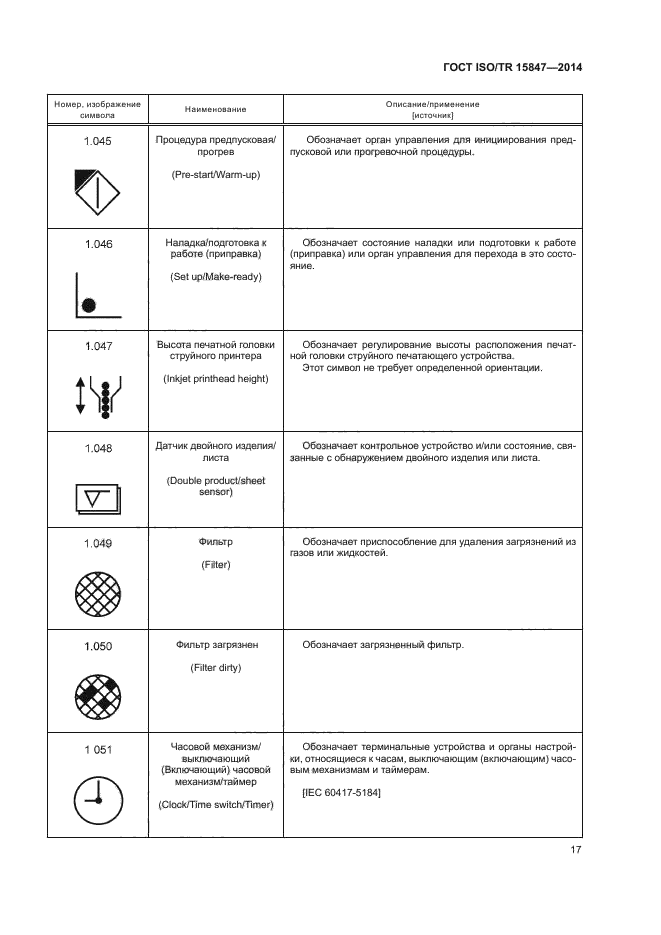

![](../../DataTN/602/60210/20.gif)
![](../../DataTN/602/60210/21.gif)

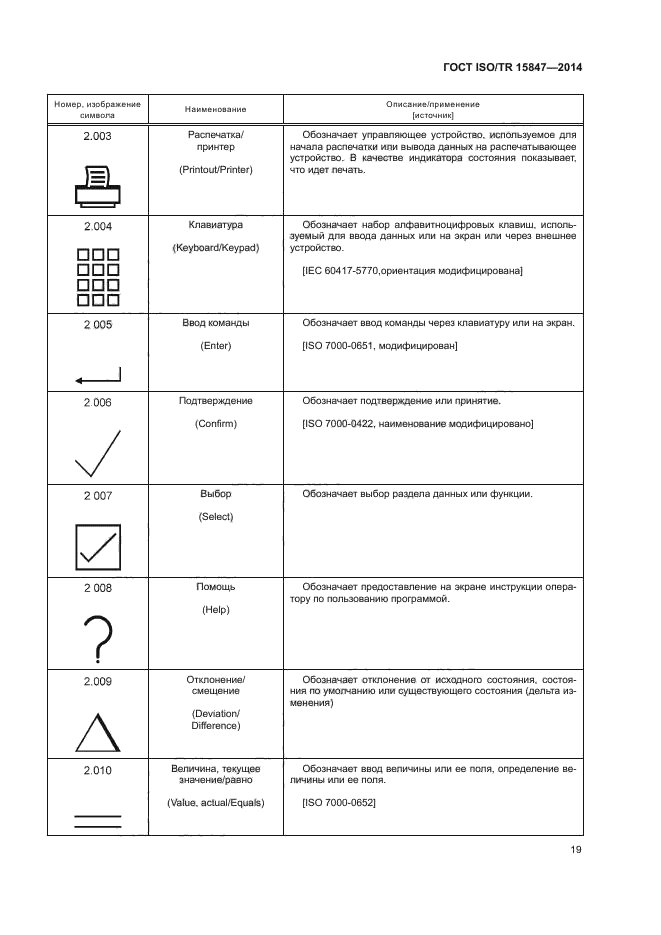

![](../../DataTN/602/60210/22.gif)

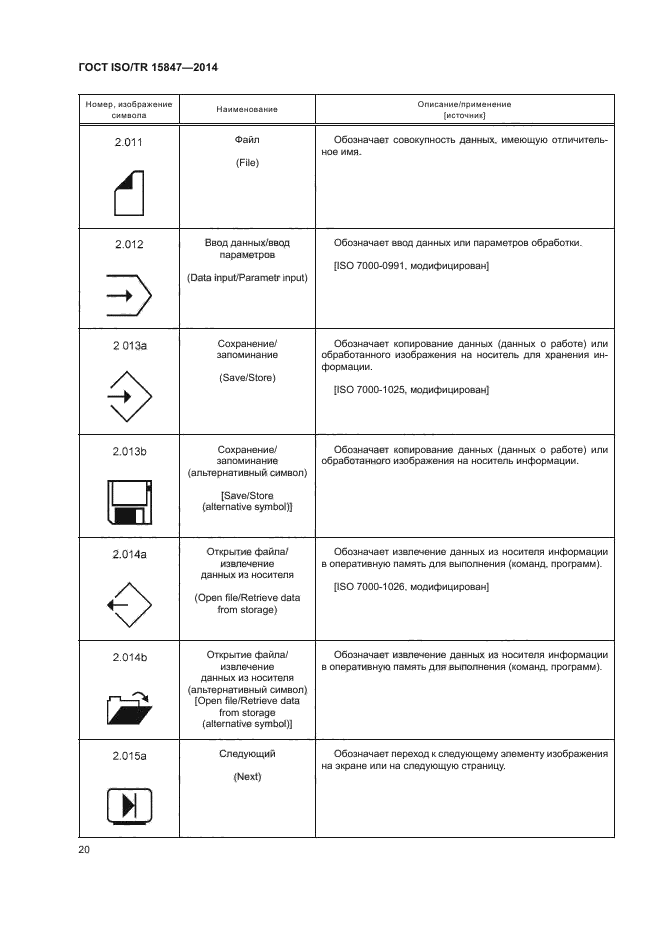

![](../../DataTN/602/60210/23.gif)
![](../../DataTN/602/60210/24.gif)
![](../../DataTN/602/60210/25.gif)
![](../../DataTN/602/60210/26.gif)
![](../../DataTN/602/60210/27.gif)
![](../../DataTN/602/60210/28.gif)
![](../../DataTN/602/60210/29.gif)
![](../../DataTN/602/60210/30.gif)

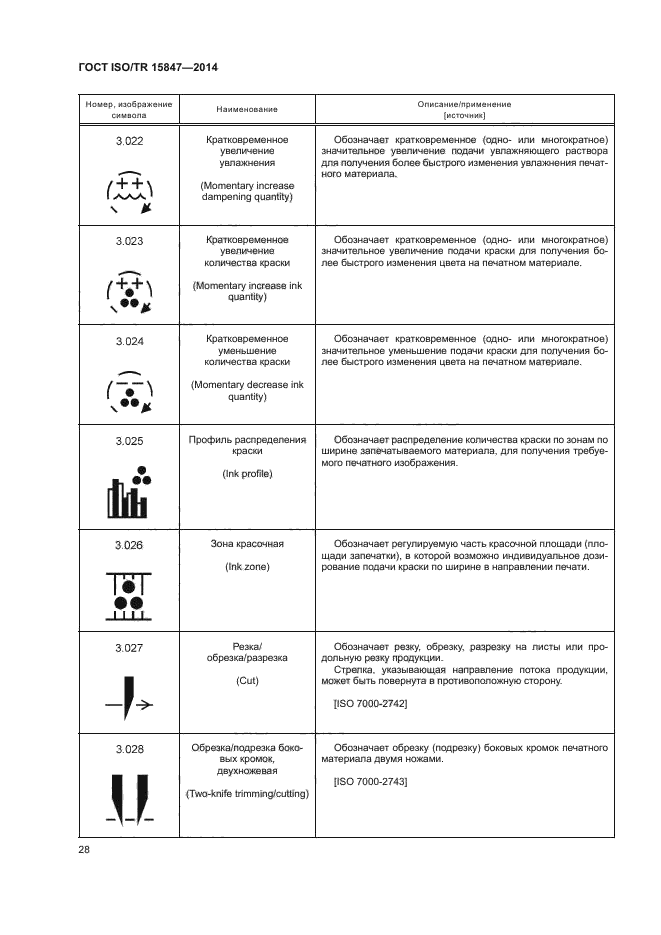

![](../../DataTN/602/60210/31.gif)
![](../../DataTN/602/60210/32.gif)
![](../../DataTN/602/60210/33.gif)

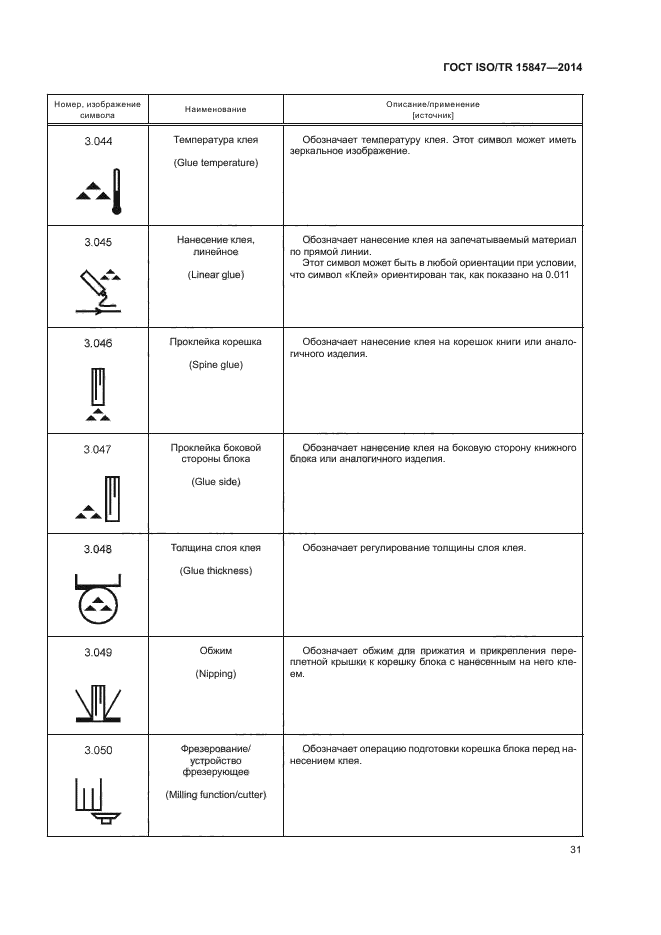

![](../../DataTN/602/60210/34.gif)
![](../../DataTN/602/60210/35.gif)

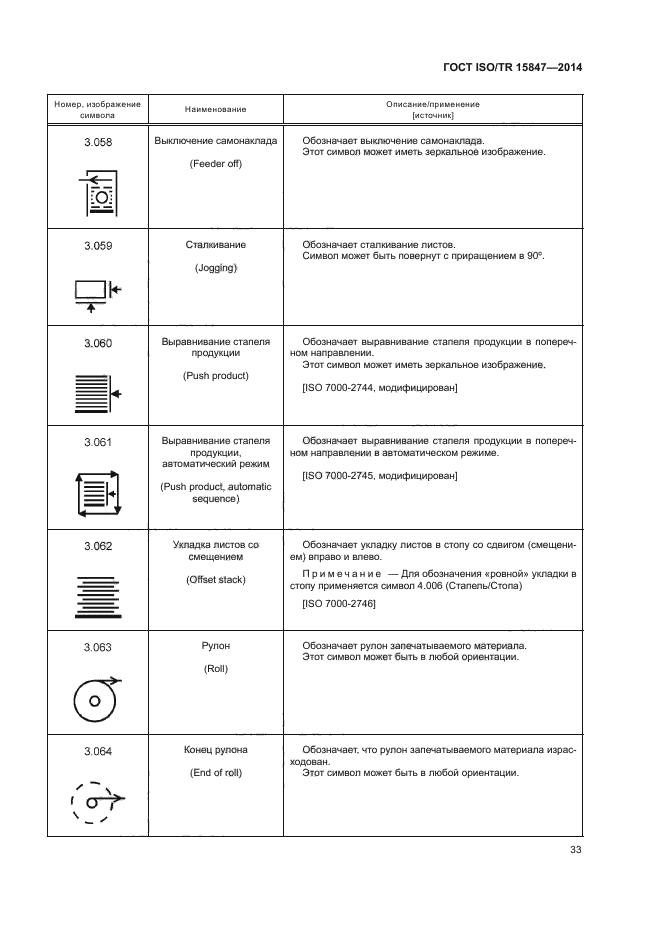

![](../../DataTN/602/60210/36.gif)
![](../../DataTN/602/60210/37.gif)
![](../../DataTN/602/60210/38.gif)
![](../../DataTN/602/60210/39.gif)
![](../../DataTN/602/60210/40.gif)
![](../../DataTN/602/60210/41.gif)
![](../../DataTN/602/60210/42.gif)
![](../../DataTN/602/60210/43.gif)
![](../../DataTN/602/60210/44.gif)

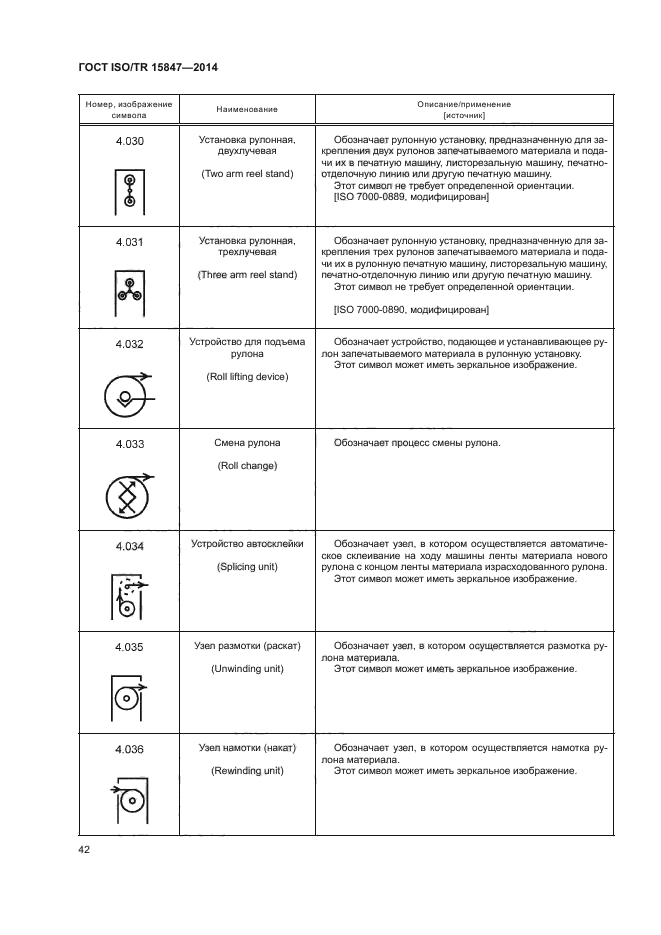

![](../../DataTN/602/60210/45.gif)
![](../../DataTN/602/60210/46.gif)

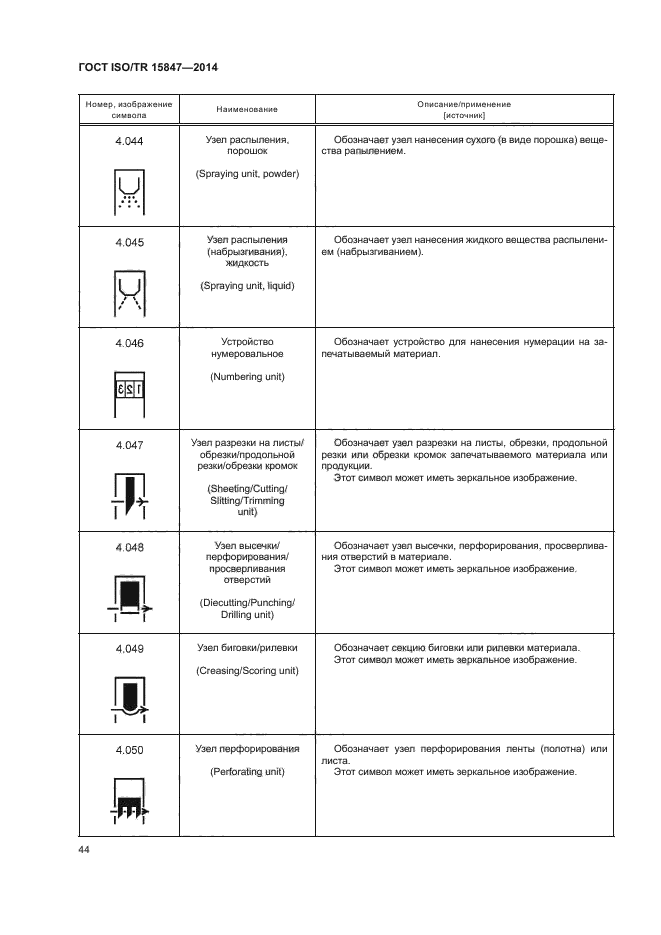

![](../../DataTN/602/60210/47.gif)
![](../../DataTN/602/60210/48.gif)

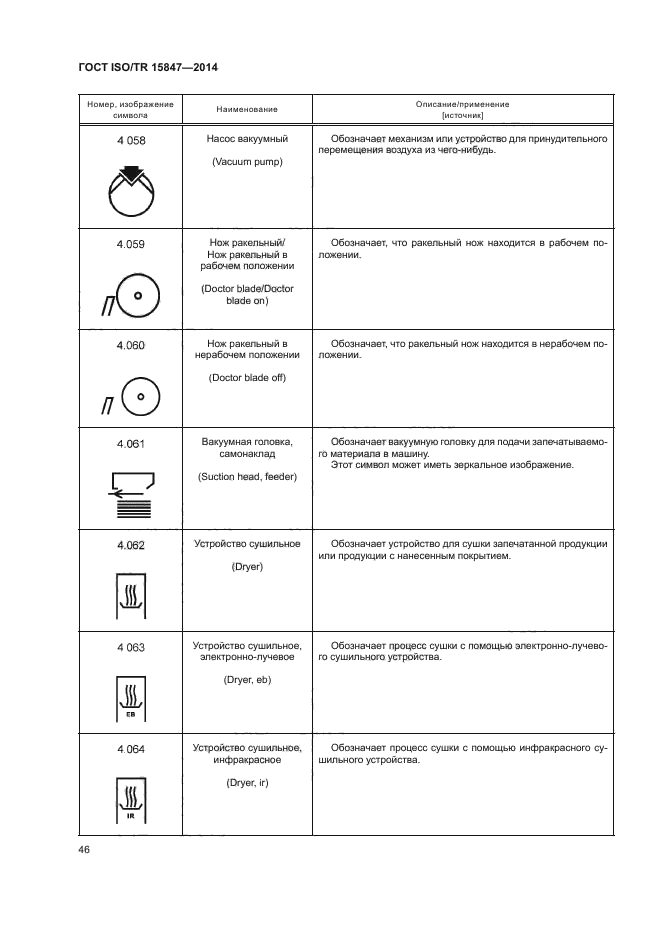

![](../../DataTN/602/60210/49.gif)

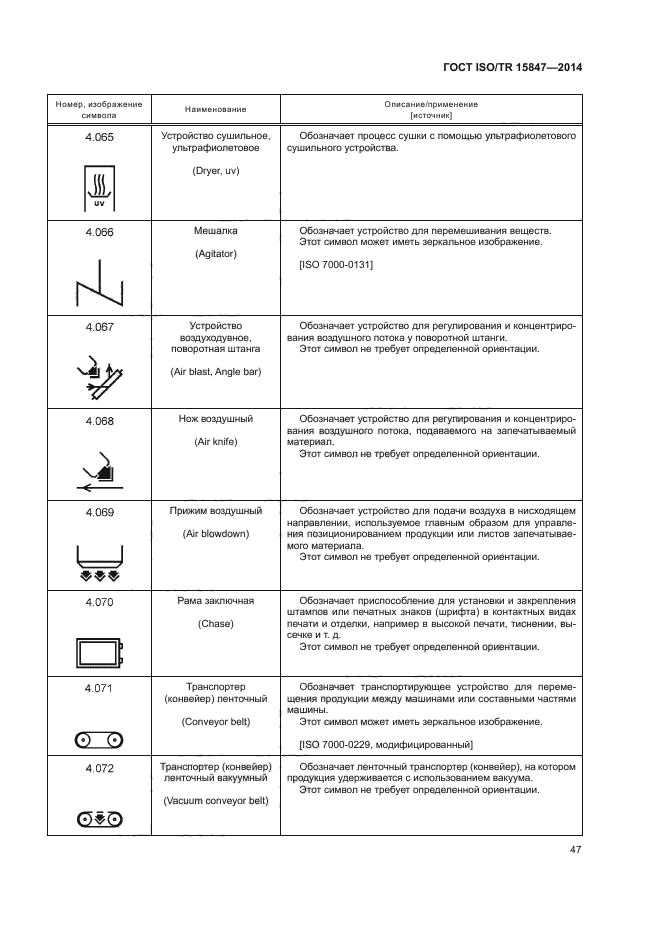

![](../../DataTN/602/60210/50.gif)

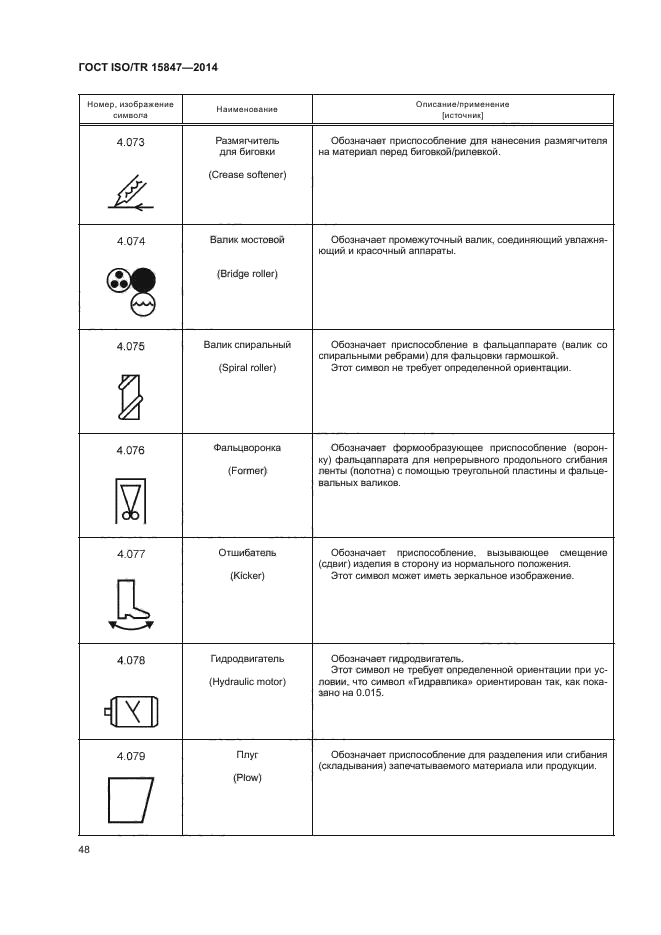

![](../../DataTN/602/60210/51.gif)

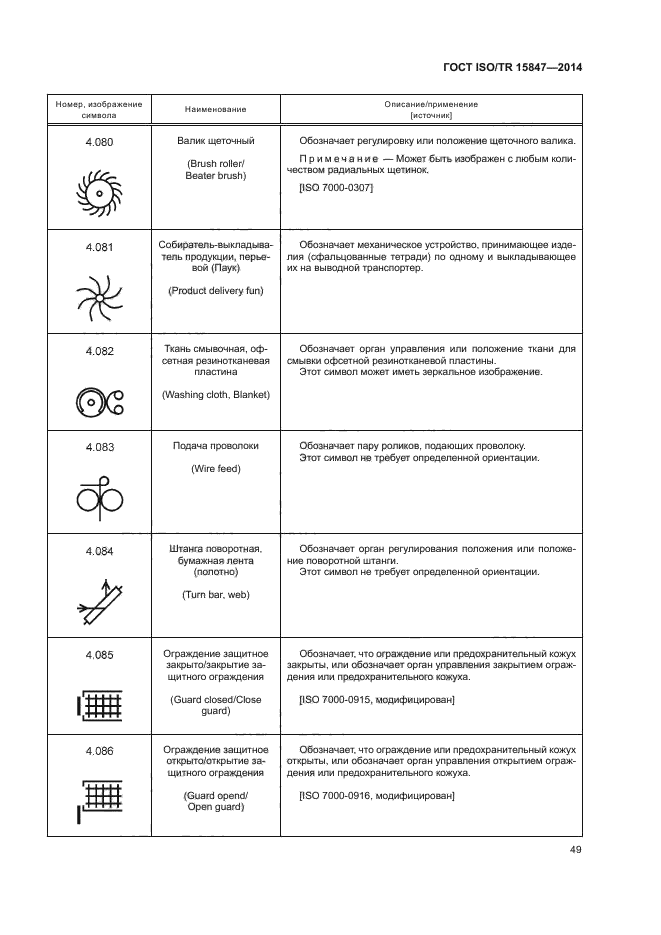

![](../../DataTN/602/60210/52.gif)
![](../../DataTN/602/60210/53.gif)

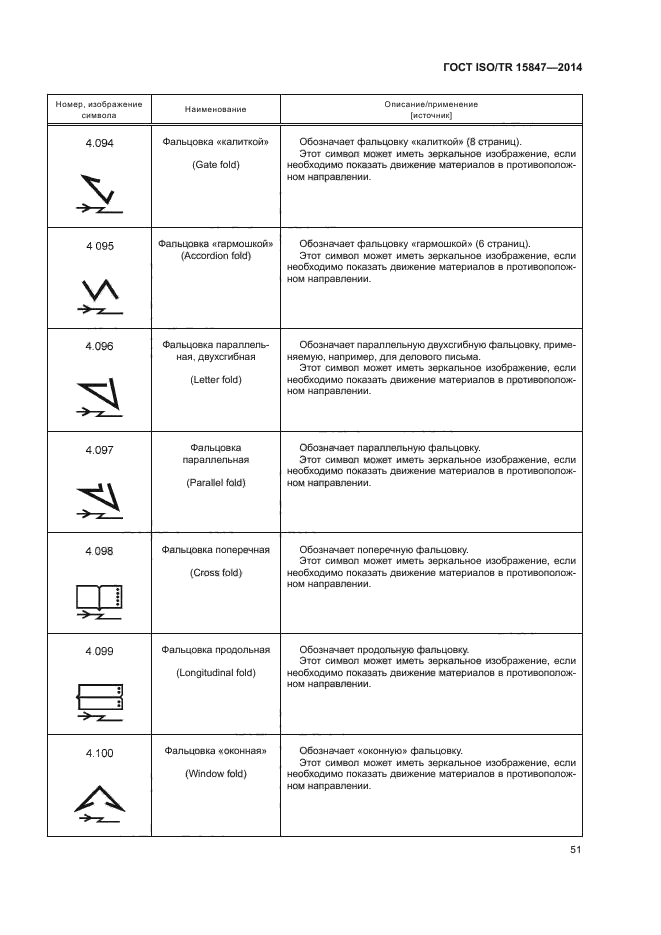

![](../../DataTN/602/60210/54.gif)

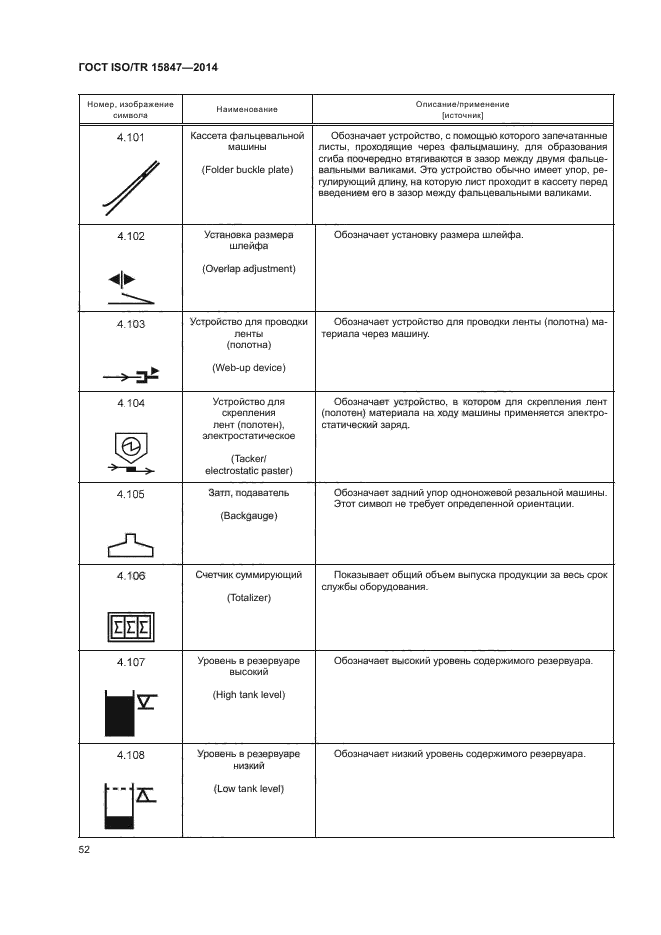

![](../../DataTN/602/60210/55.gif)
![](../../DataTN/602/60210/56.gif)

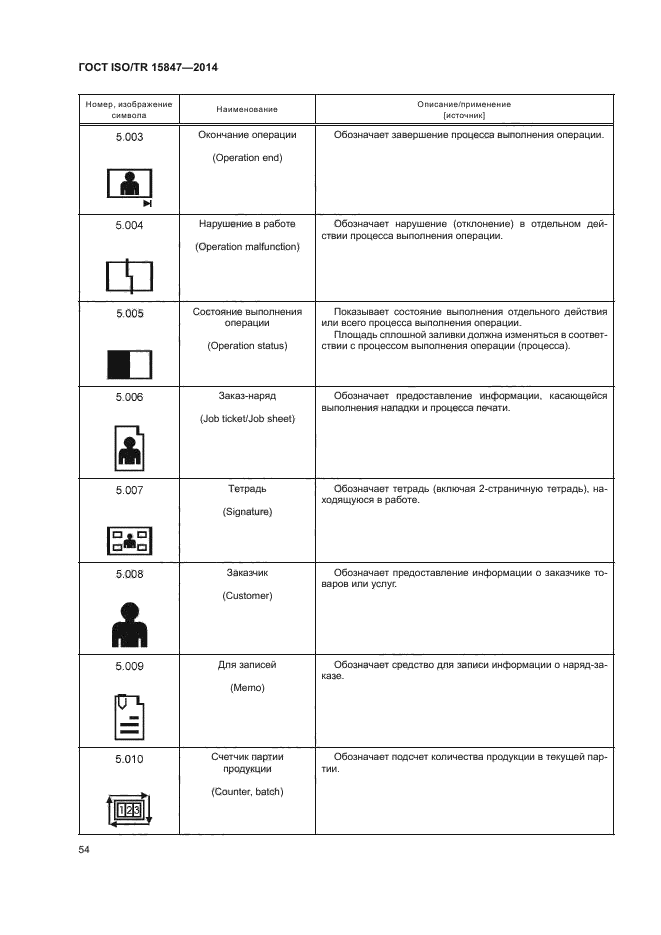

![](../../DataTN/602/60210/57.gif)
![](../../DataTN/602/60210/58.gif)
![](../../DataTN/602/60210/59.gif)
![](../../DataTN/602/60210/60.gif)

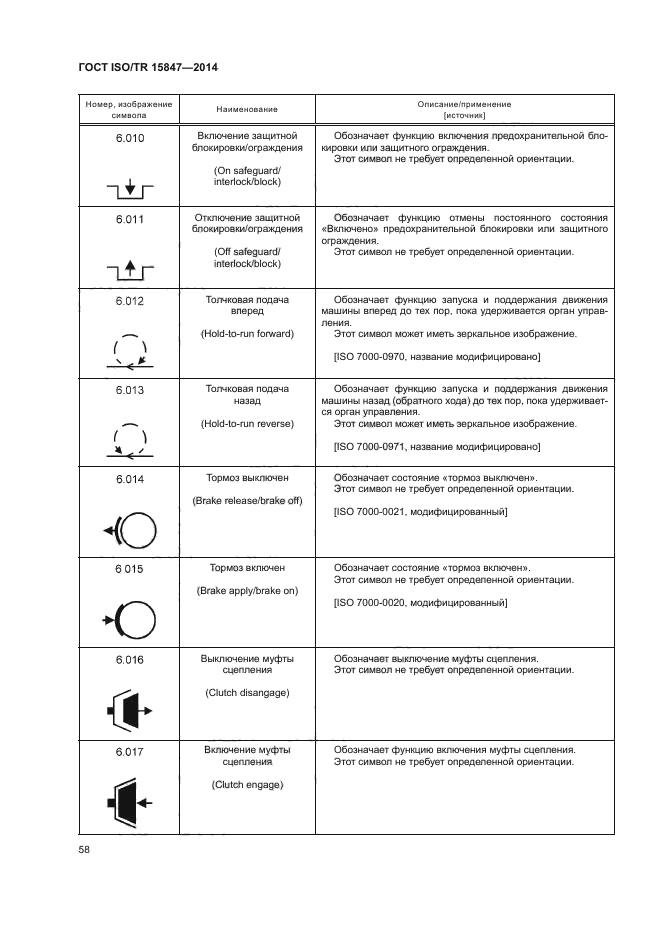

![](../../DataTN/602/60210/61.gif)
![](../../DataTN/602/60210/62.gif)
![](../../DataTN/602/60210/63.gif)

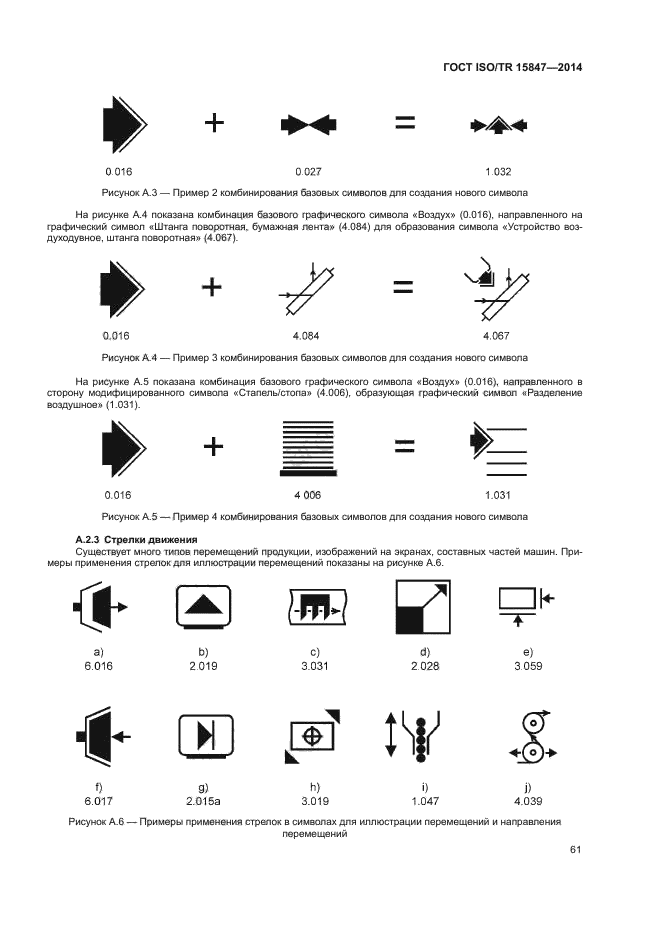

![](../../DataTN/602/60210/64.gif)
![](../../DataTN/602/60210/65.gif)
![](../../DataTN/602/60210/66.gif)

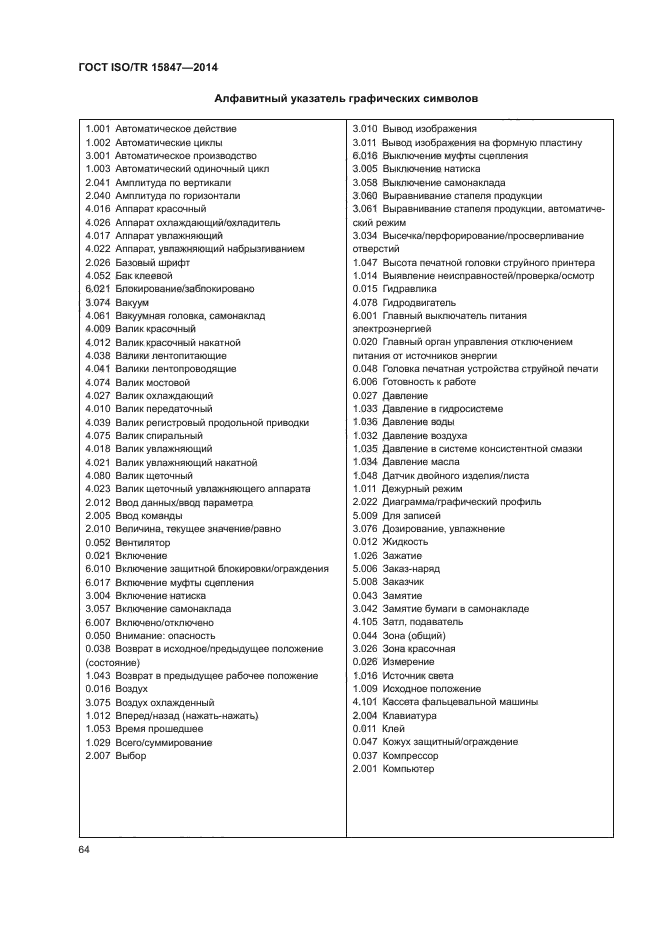

![](../../DataTN/602/60210/67.gif)

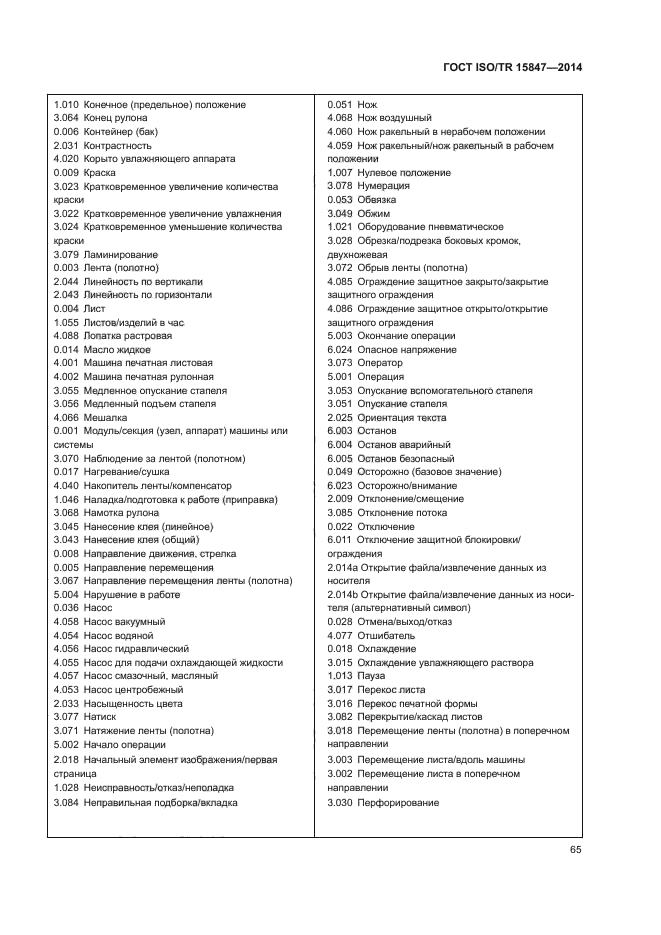

![](../../DataTN/602/60210/68.gif)
![](../../DataTN/602/60210/69.gif)
![](../../DataTN/602/60210/70.gif)
![](../../DataTN/602/60210/71.gif)
![](../../DataTN/602/60210/72.gif)
![](../../DataTN/602/60210/73.gif)
