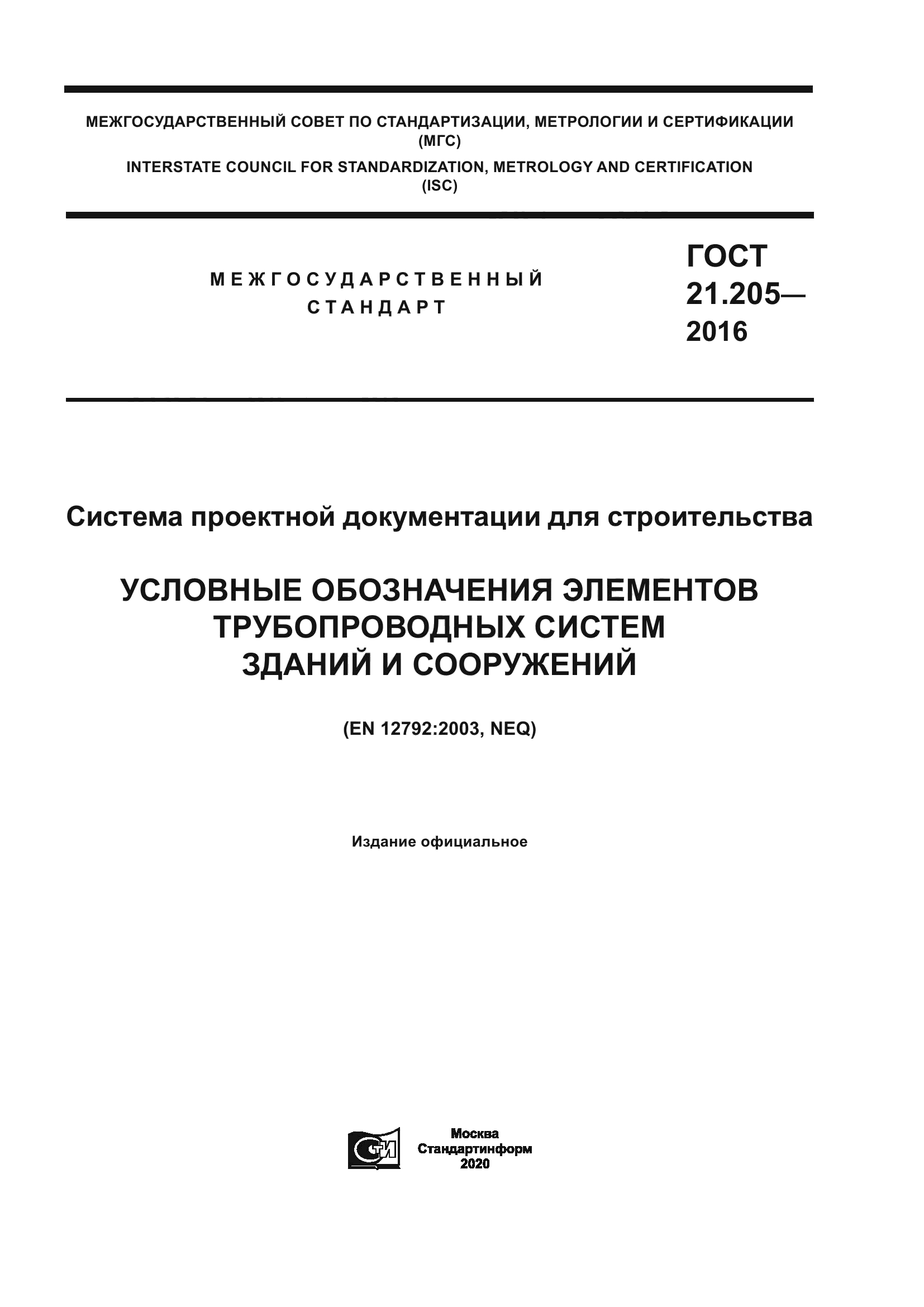

ГОСТ 21.205-2016
Система проектной документации для строительства. Условные обозначения элементов трубопроводных систем зданий и сооружений

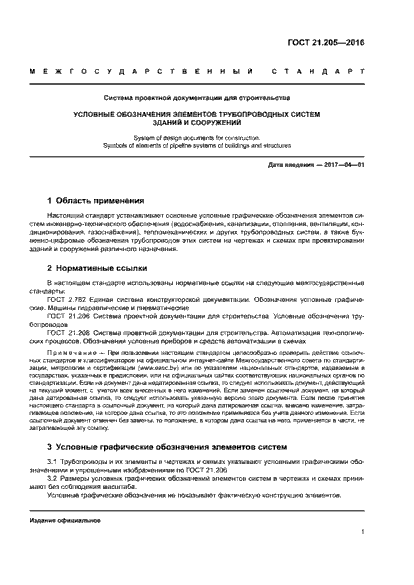

действующий Настоящий стандарт устанавливает основные условные графические обозначения элементов систем инженерно-технического обеспечения (водоснабжения, канализации, отопления, вентиляции, кондиционирования, газоснабжения), тепломеханических и других трубопроводных систем, а также буквенно-цифровые обозначения трубопроводов этих систем на чертежах и схемах при проектировании зданий и сооружений различного назначения

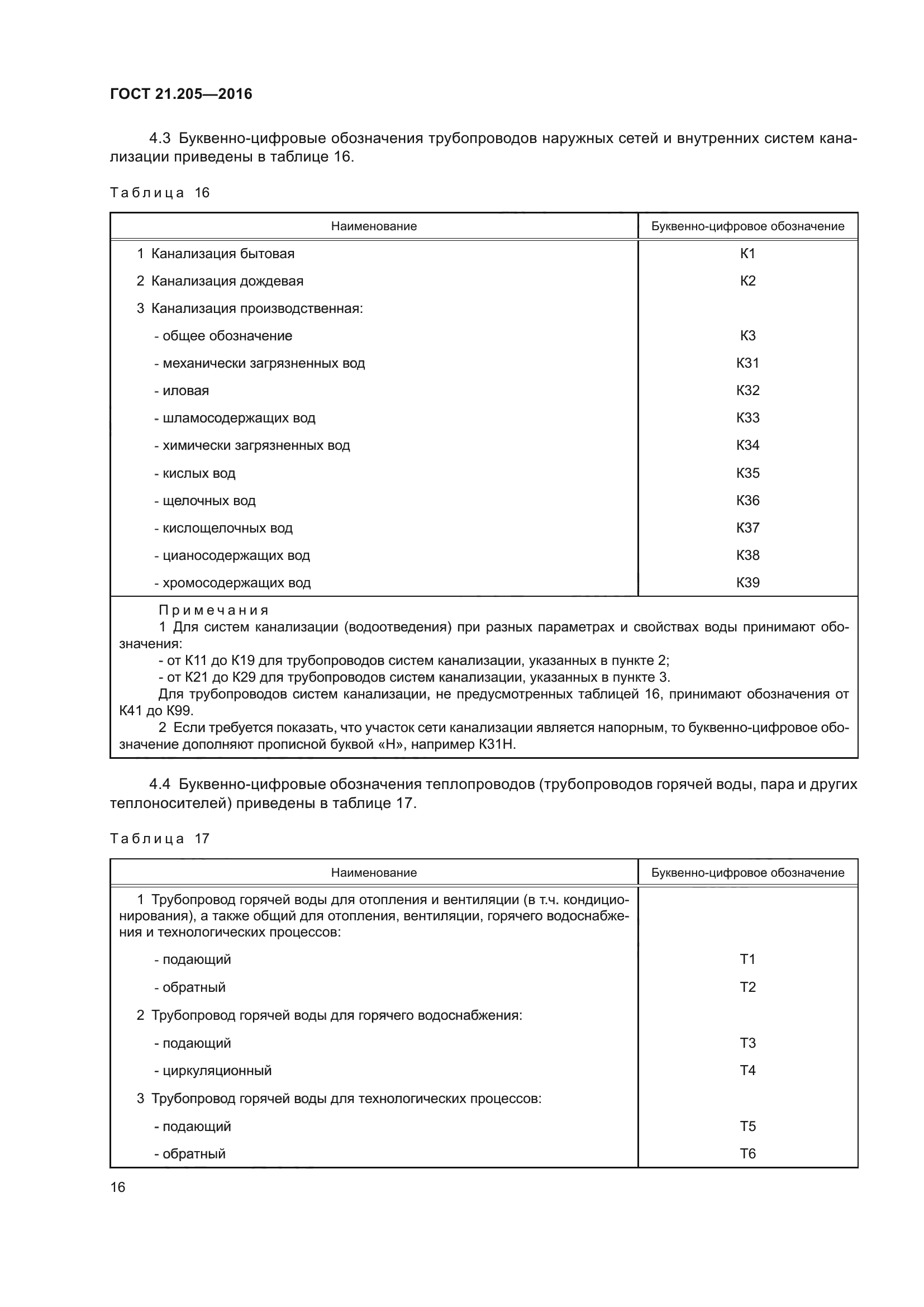

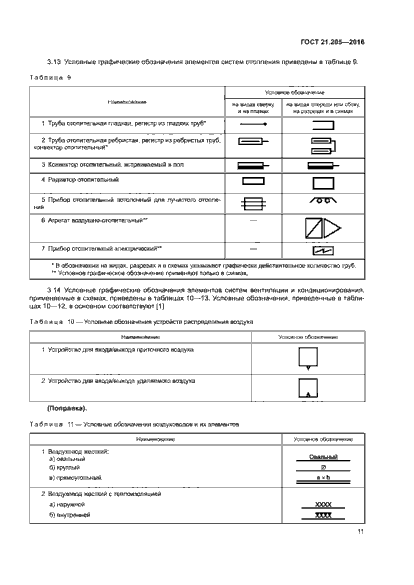

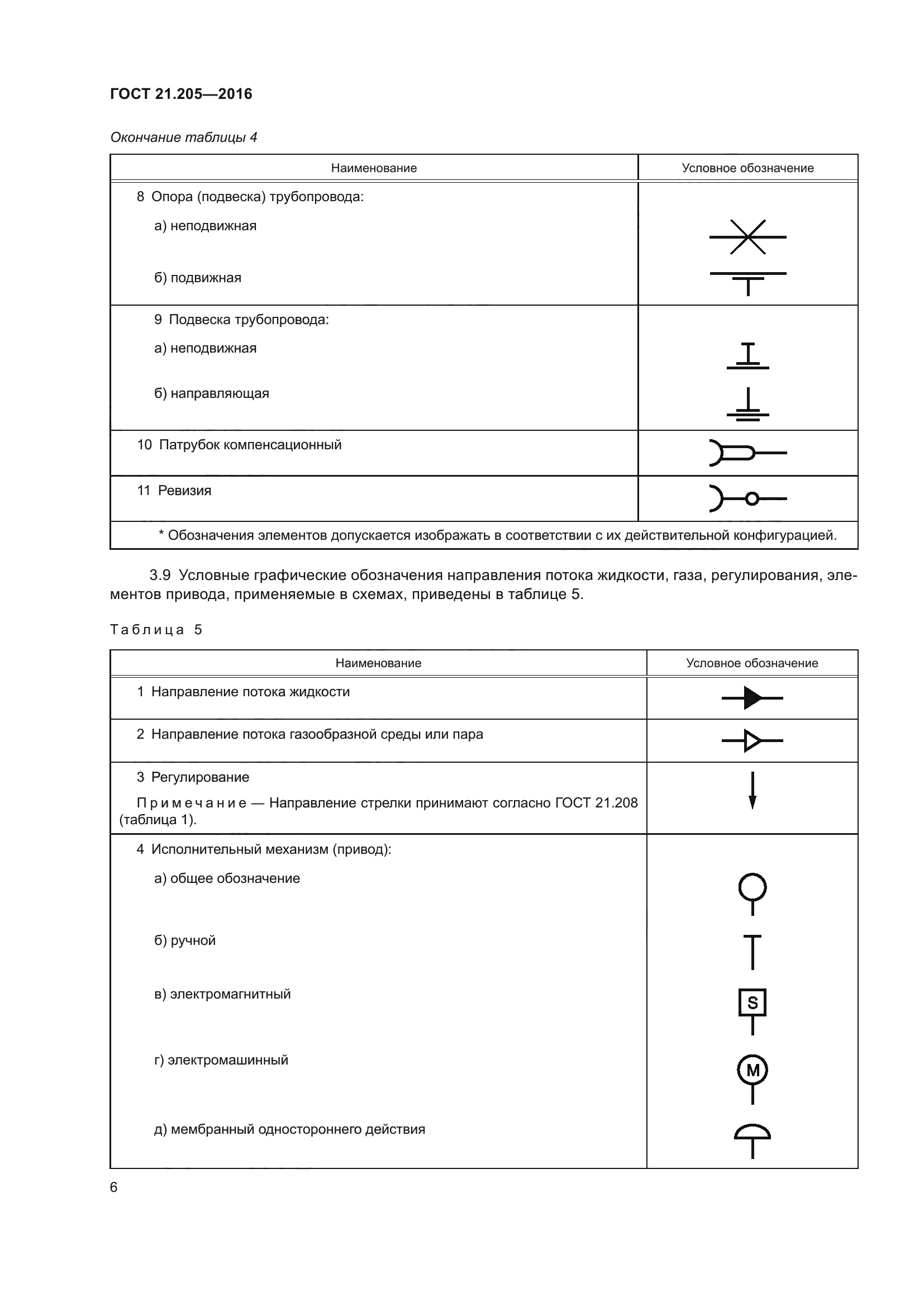

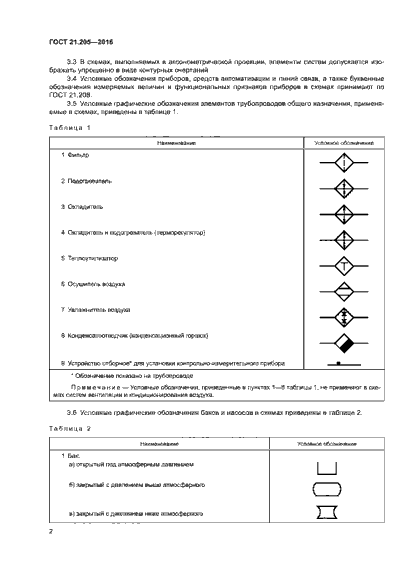

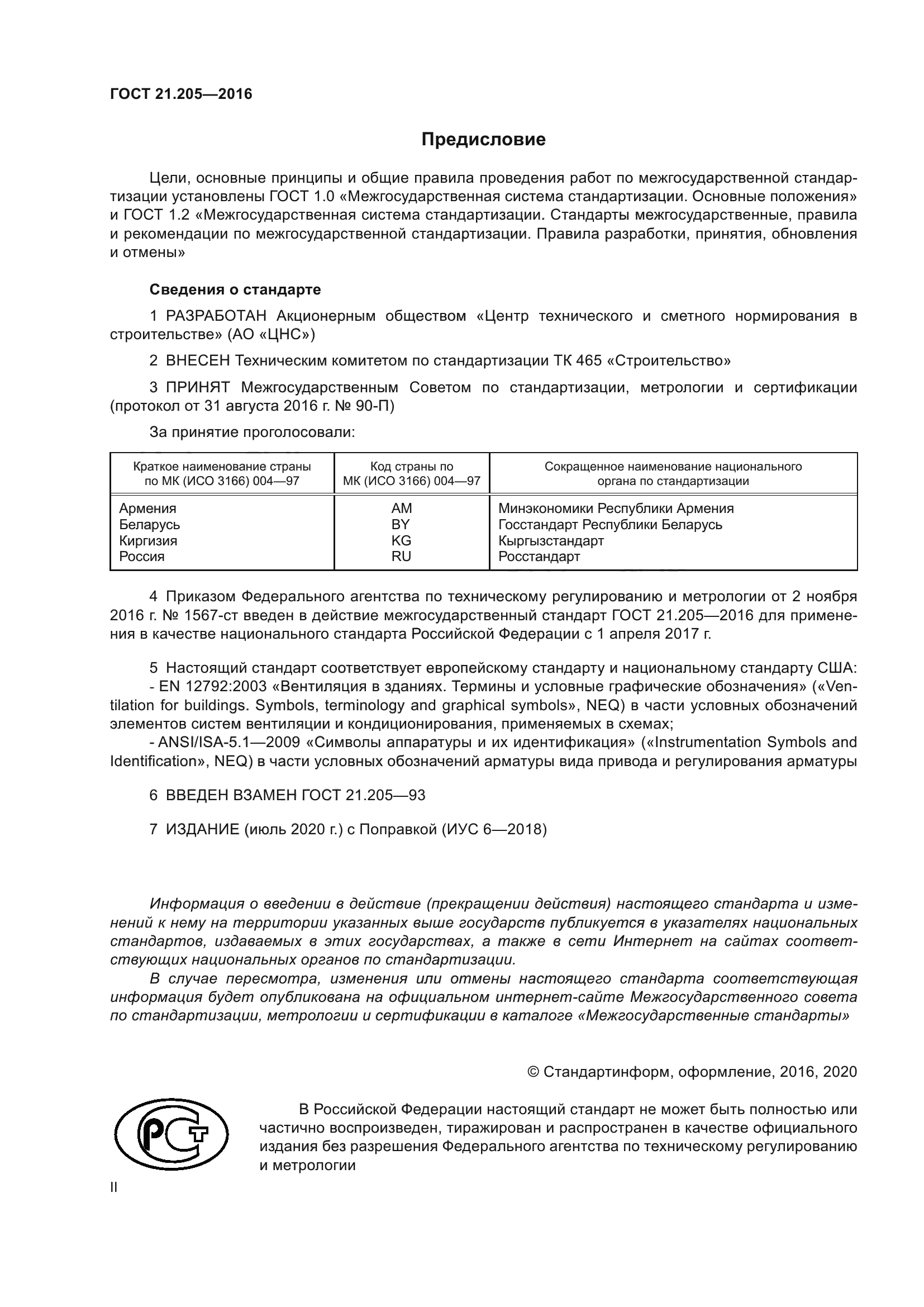

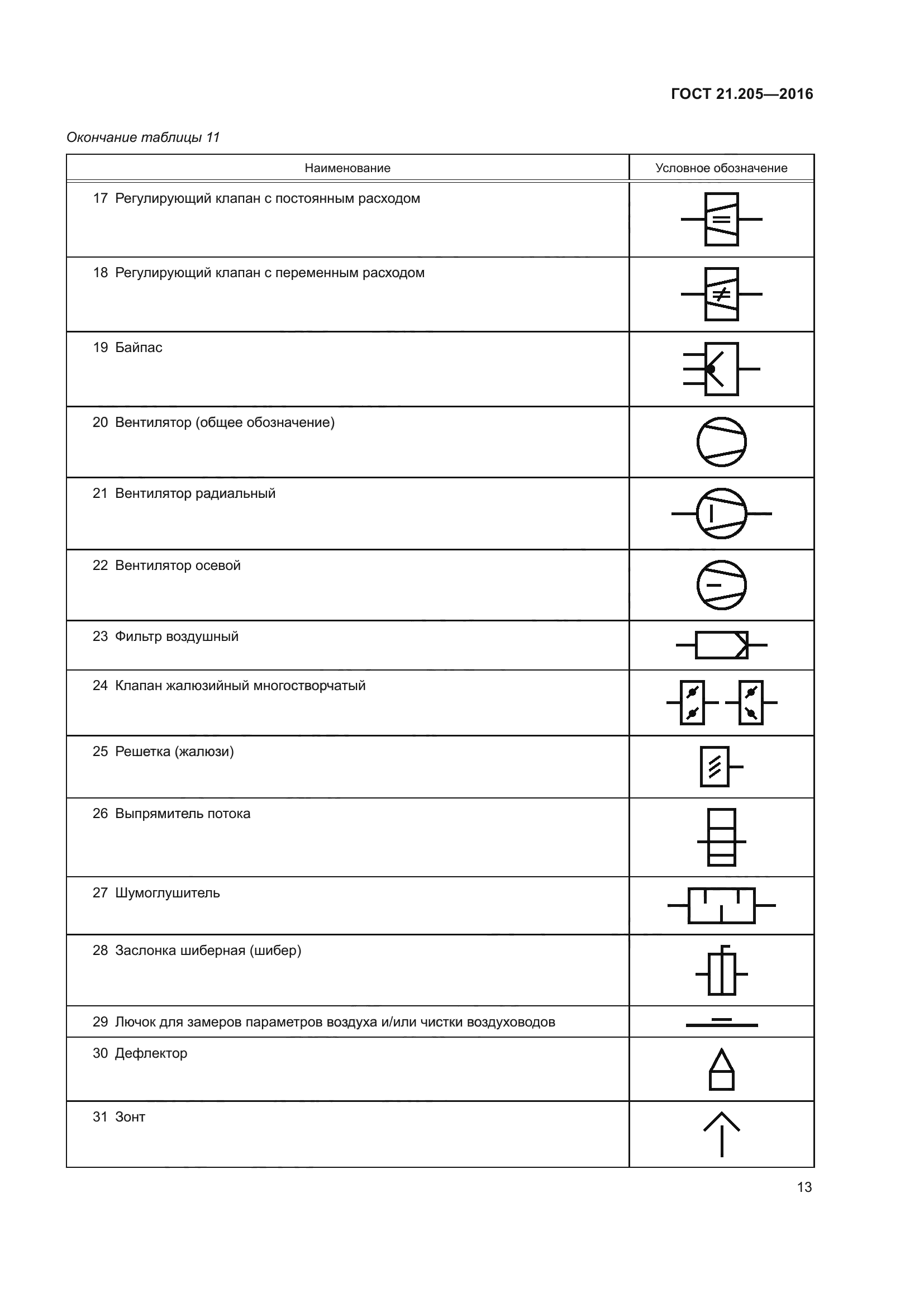

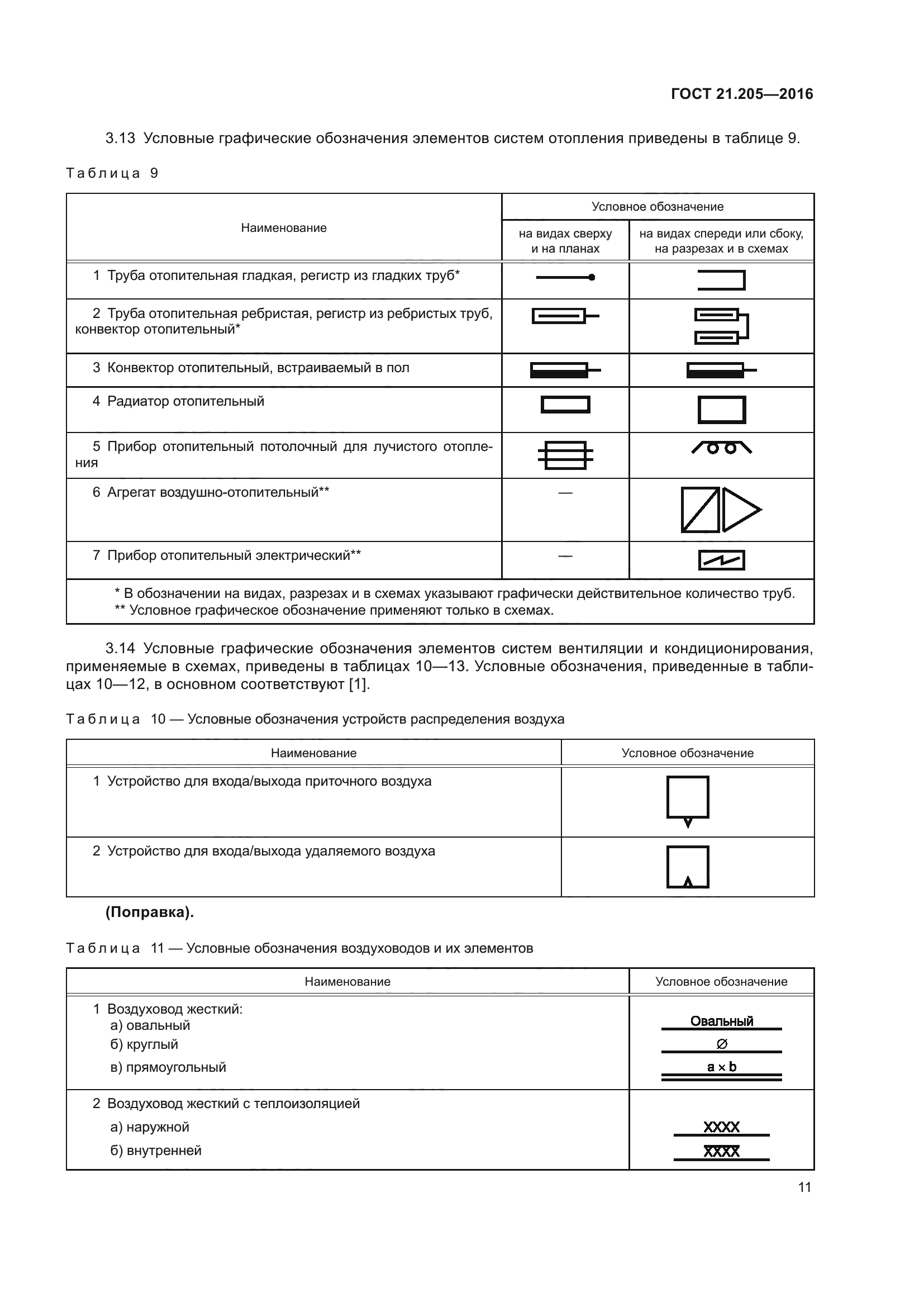

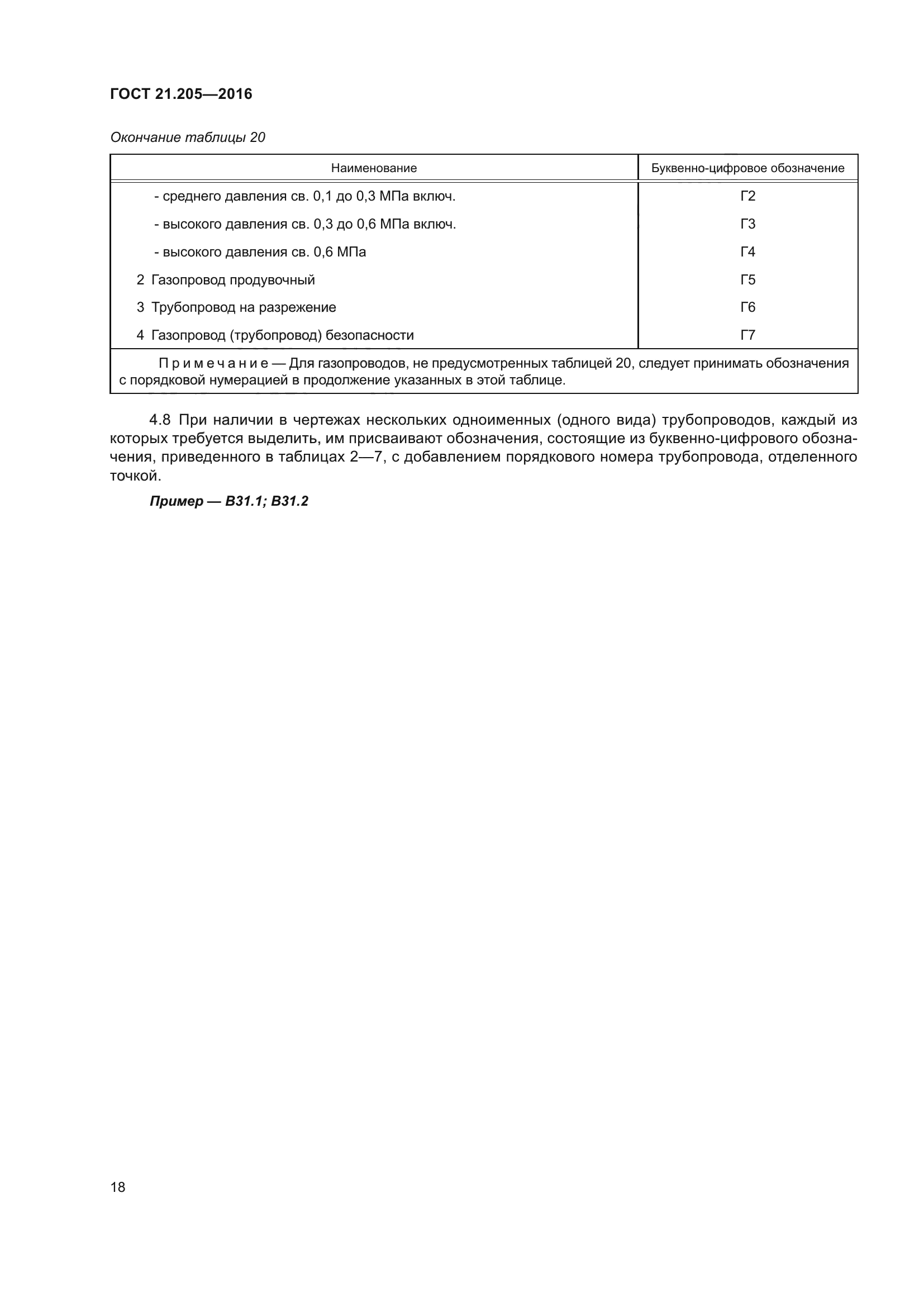

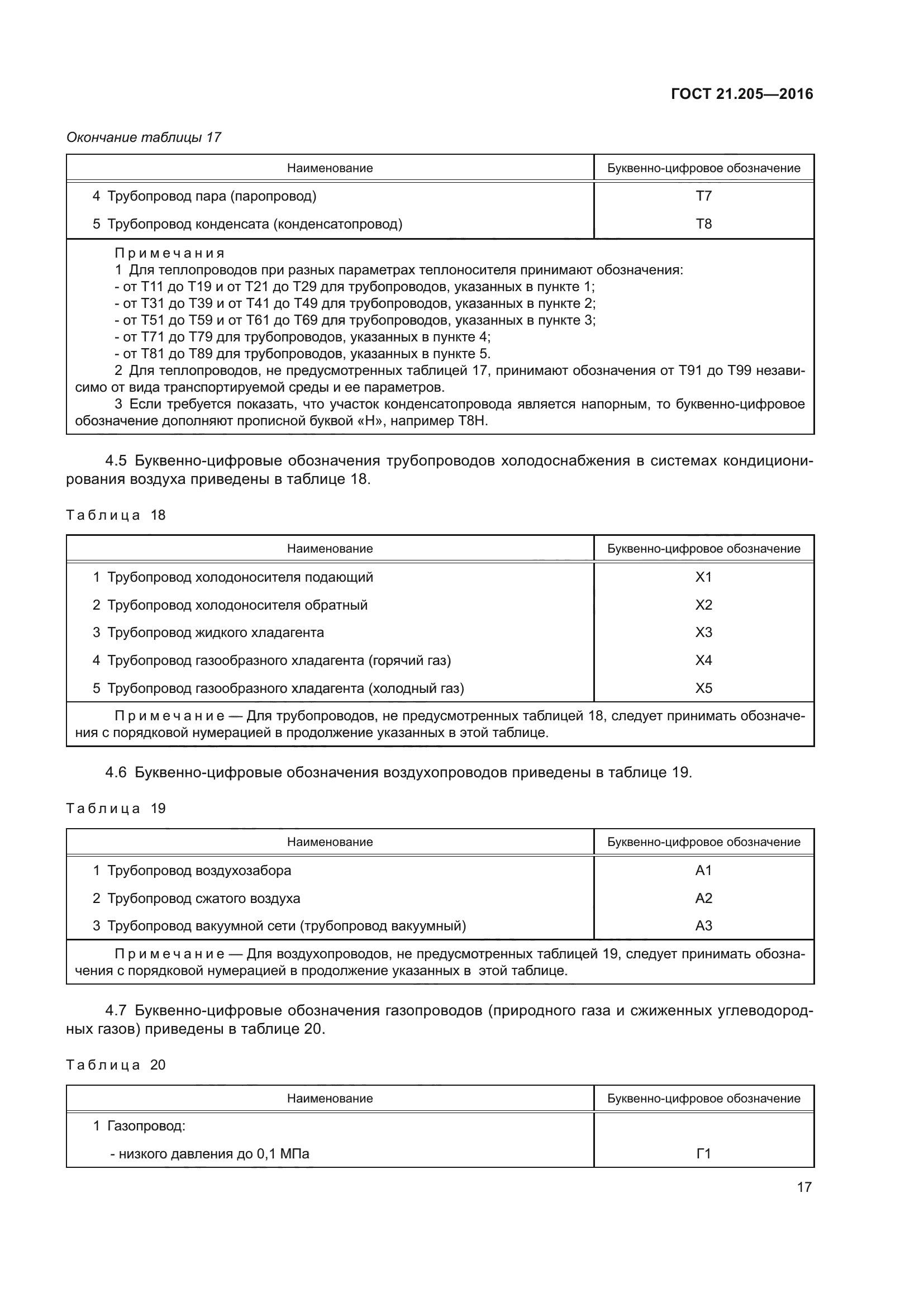

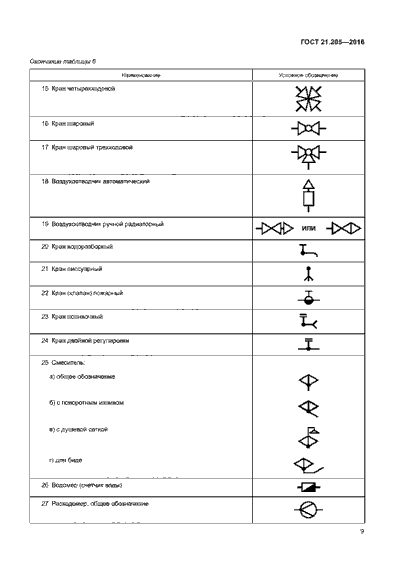

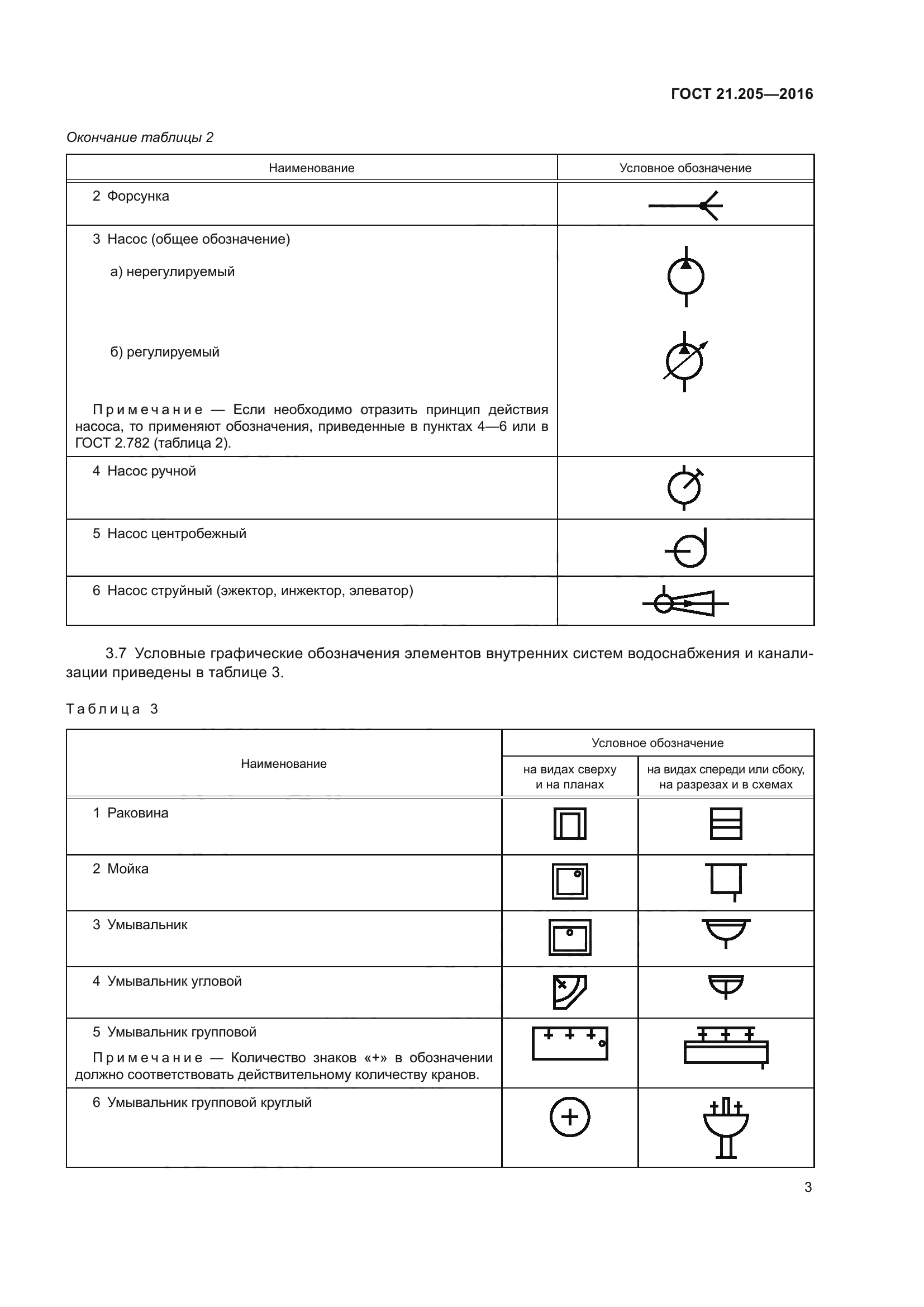

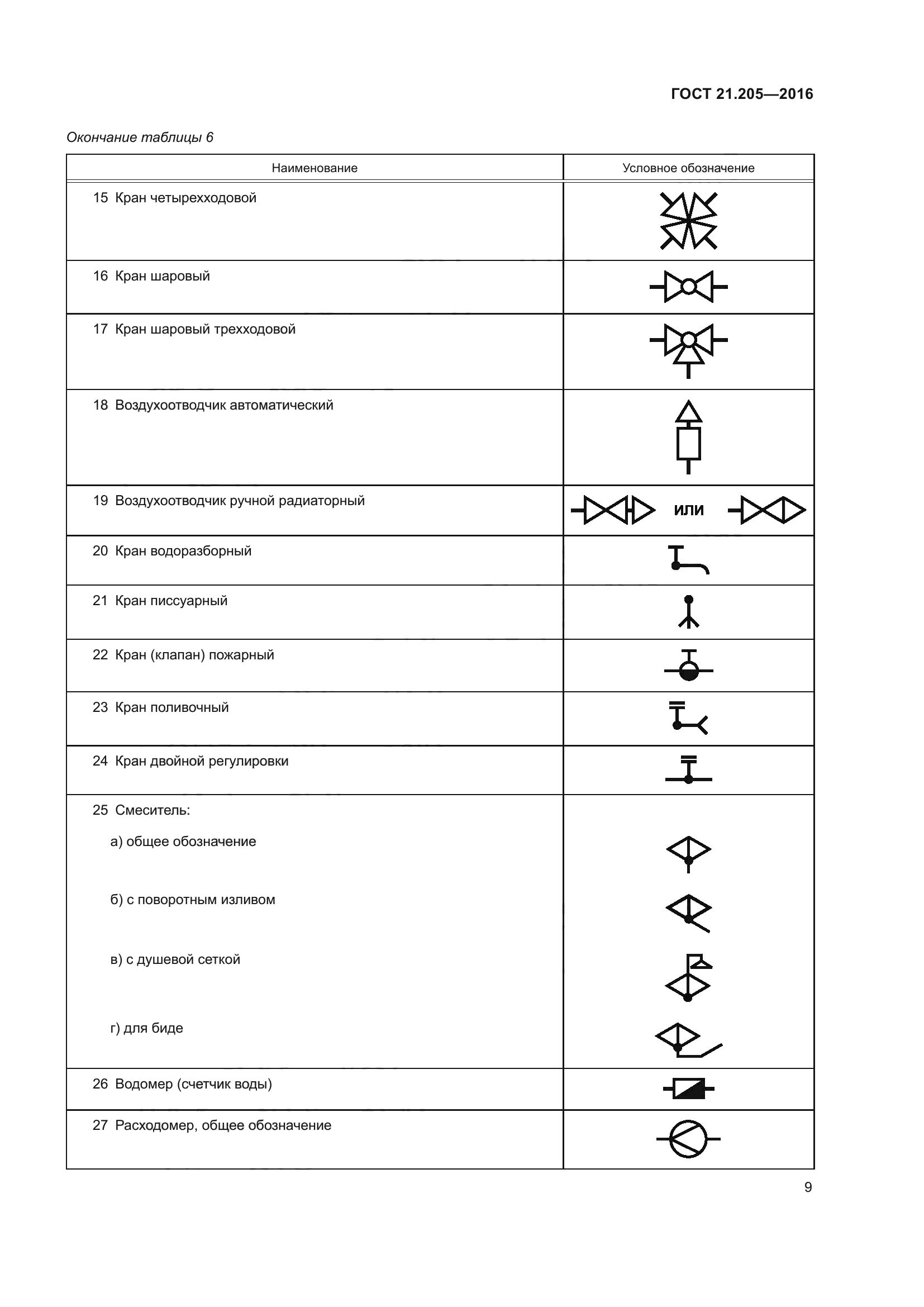

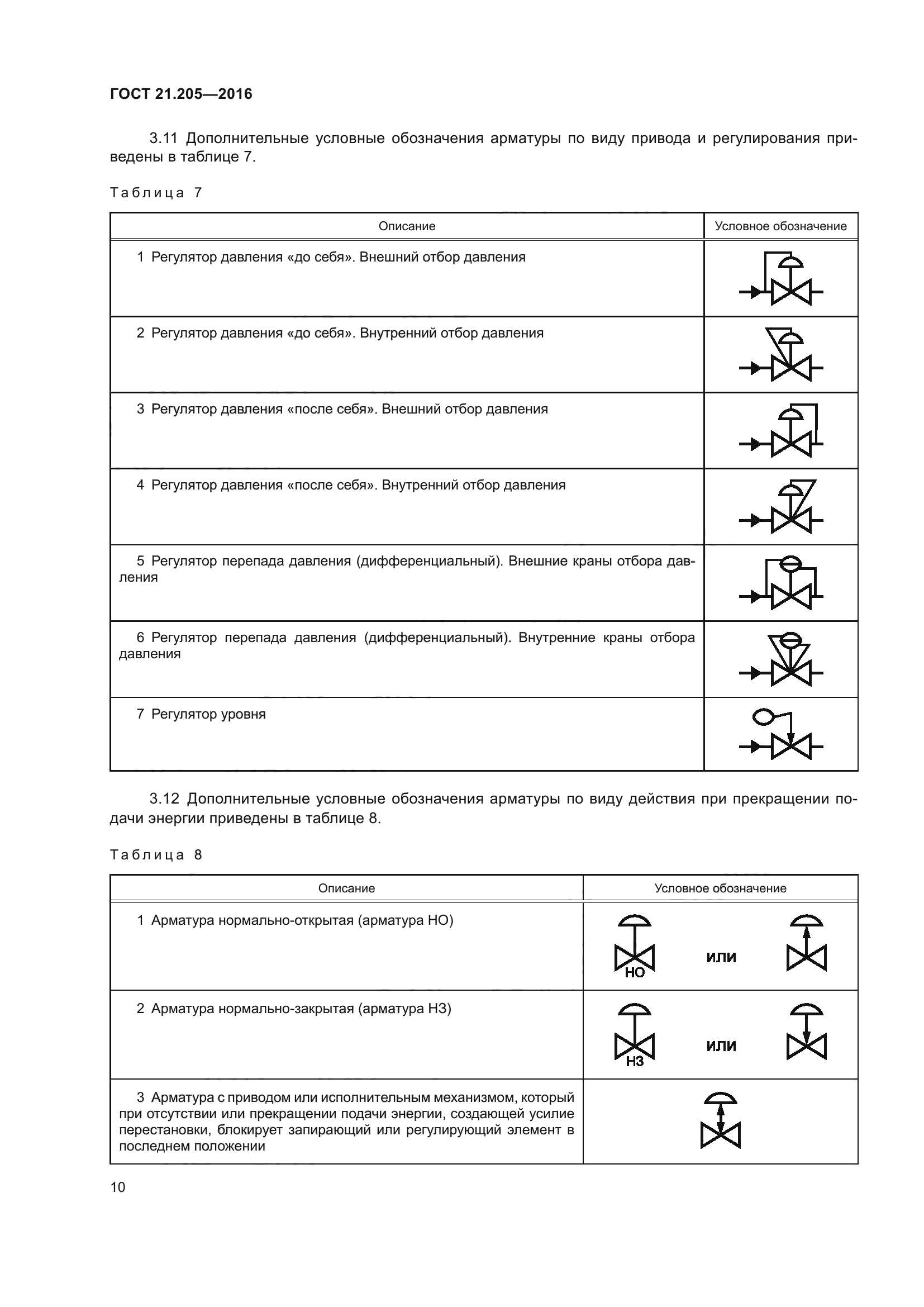

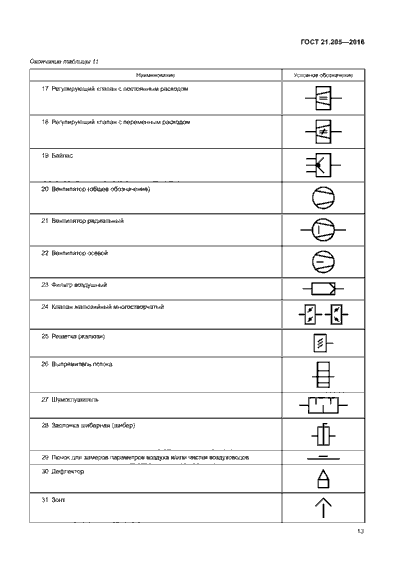

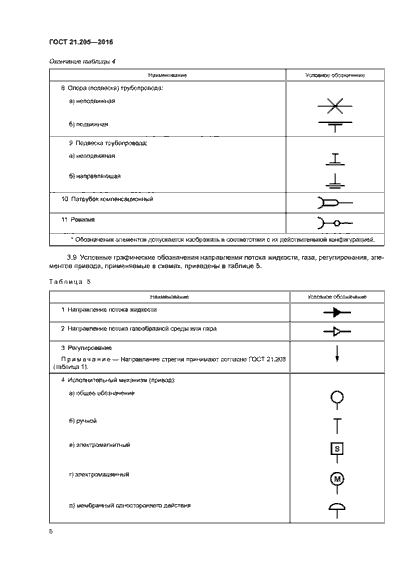

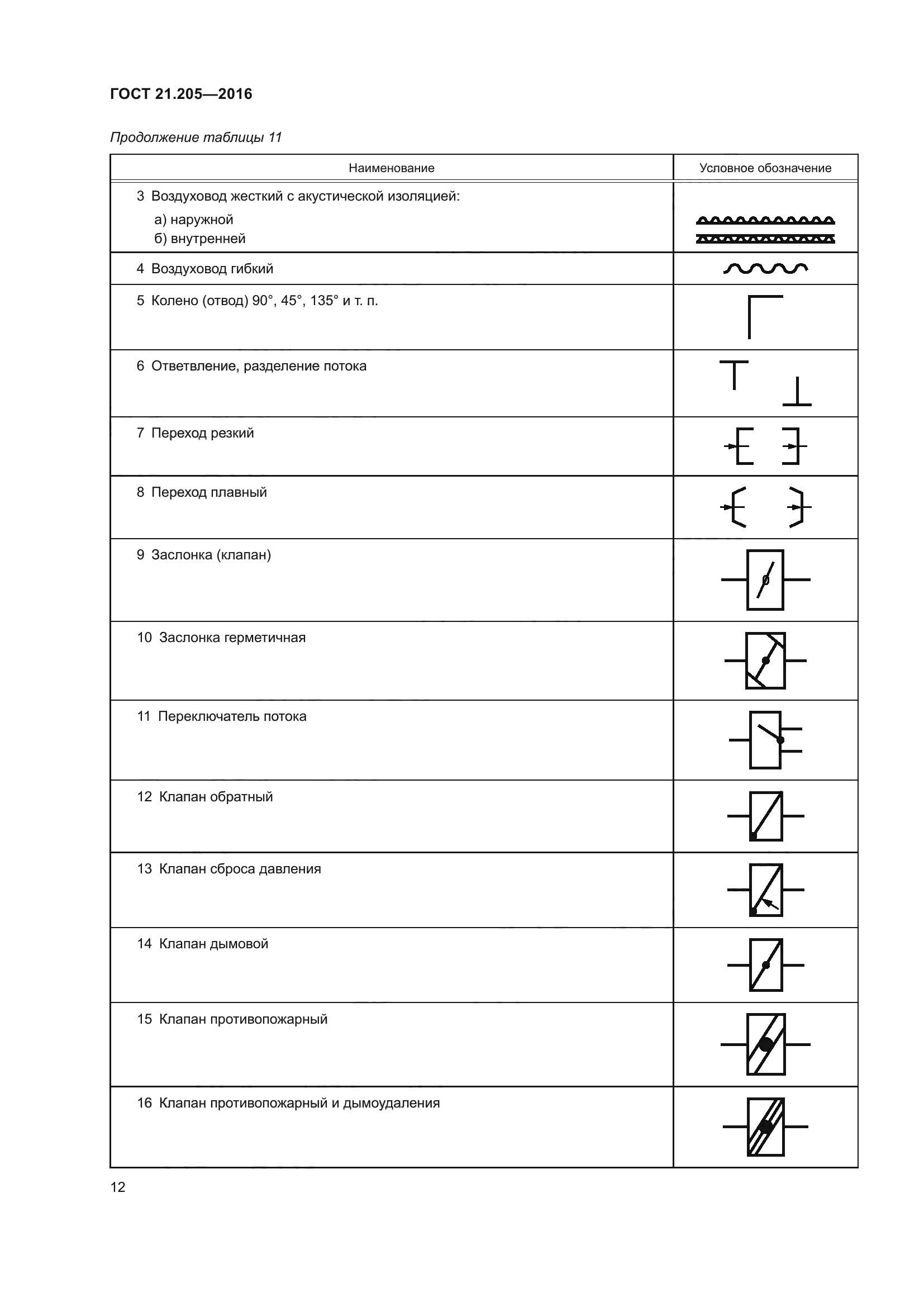

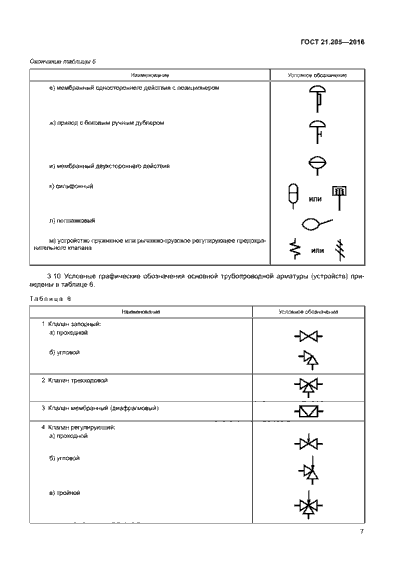

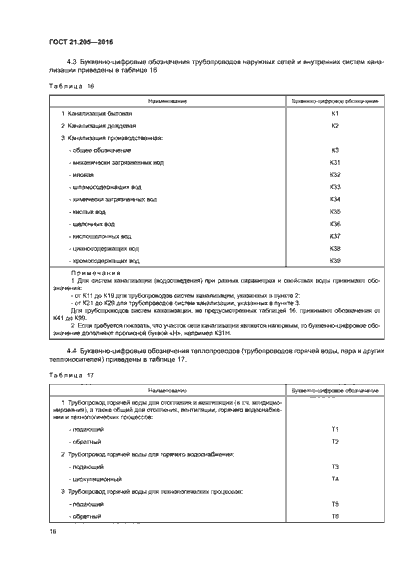

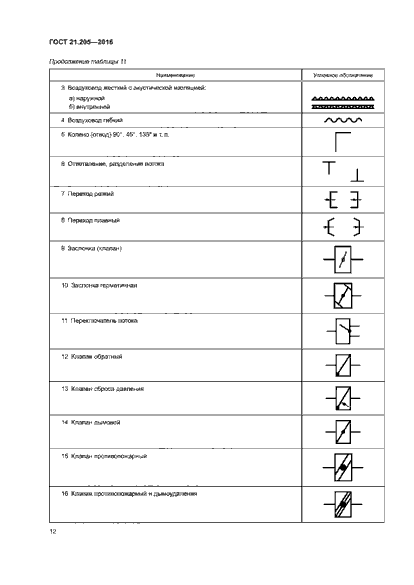

Текст ГОСТ 21.205-2016

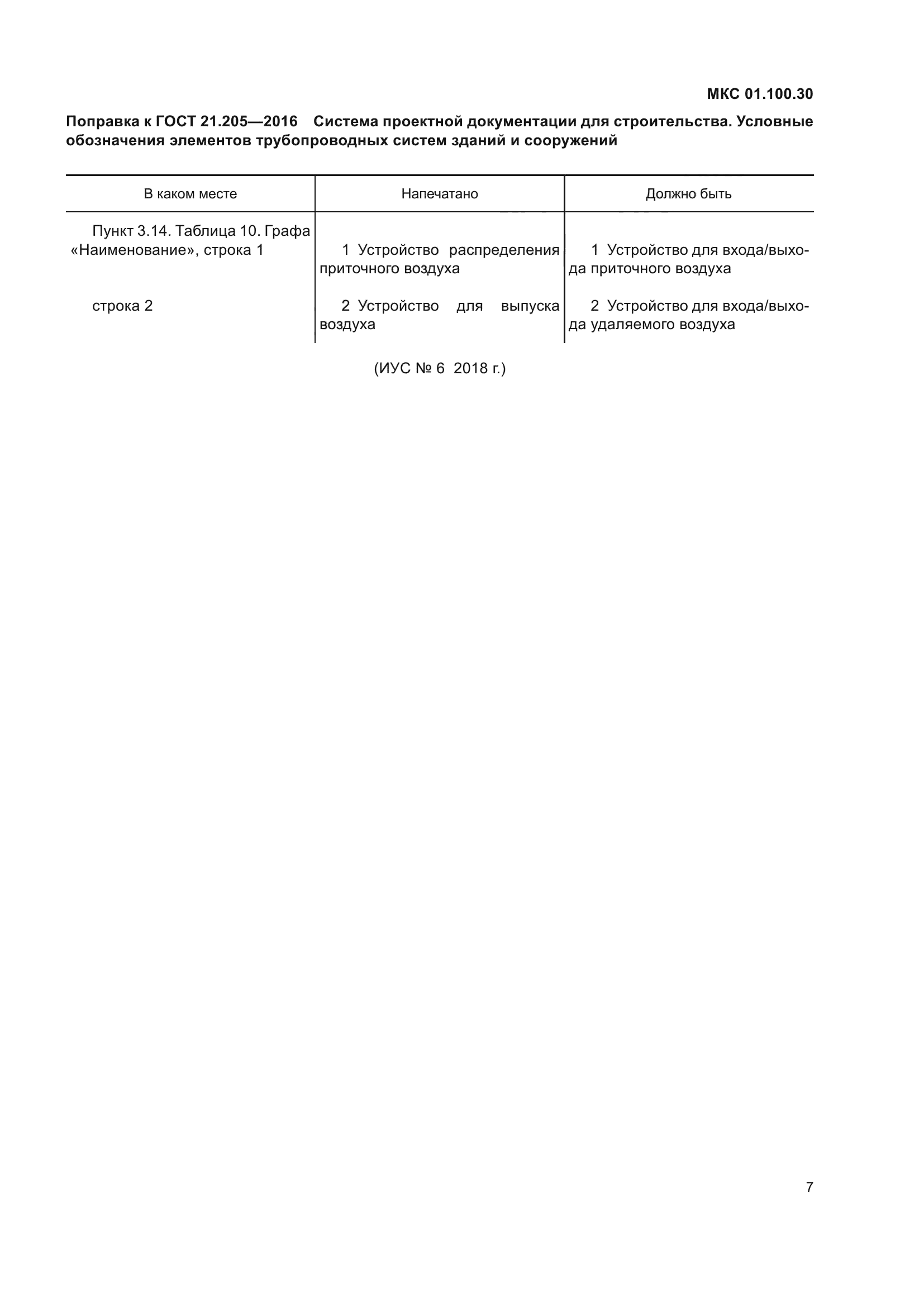

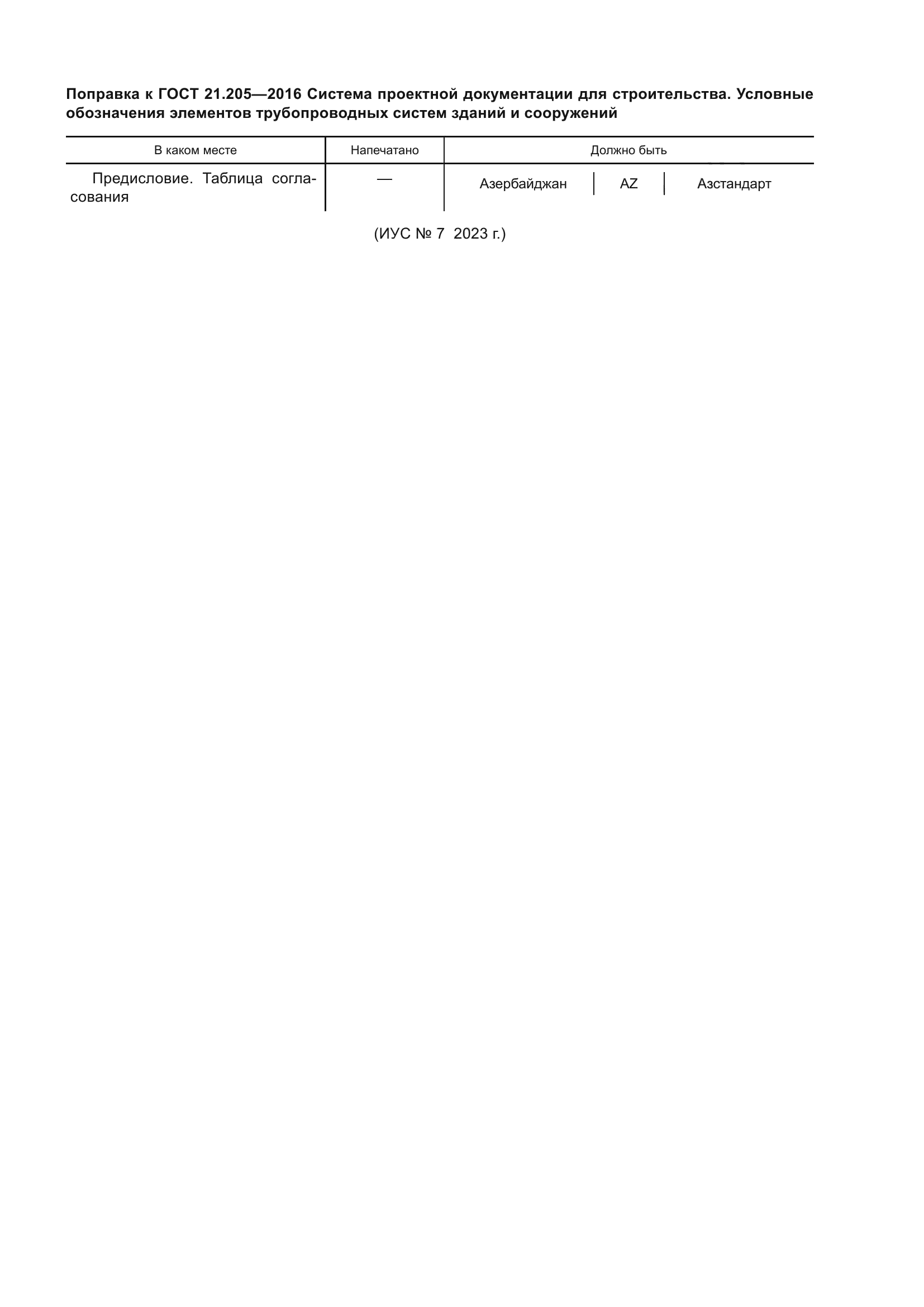

Поправка к ГОСТ 21.205-2016 от 18.04.2018
Поправка к ГОСТ 21.205-2016 от 18.04.2018
Другие ГОСТы
ГОСТ Р 21.1207-97 Система проектной документации для строительства. Условные графические обозначения на чертежах автомобильных дорогГОСТ 21.207-2013 Система проектной документации для строительства. Условные графические обозначения на чертежах автомобильных дорог
ГОСТ 21.107-78 Система проектной документации для строительства. Условные изображения элементов зданий, сооружений и конструкций
ГОСТ 21.206-93 Система проектной документации для строительства. Условные обозначения трубопроводов
ГОСТ 21.206-2012 Система проектной документации для строительства. Условные обозначения трубопроводов
ГОСТ 21.106-78 Система проектной документации для строительства. Условные обозначения трубопроводов санитарно-технических систем
ГОСТ 21.205-93 Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем
ГОСТ 21.111-84 Система проектной докуметации для строительства. Ведомости объемов строительных и монтажных работ
ГОСТ 21.402-83 Система проектной докуметации для строительства. Антикоррозионная защита технологических аппаратов, газоходов и трубопроводов. Рабочие чертежи
ГОСТ 21.511-83 Система проектной докуметации для строительства. Автомобильные дороги. Земляное полотно и дорожная одежда. Рабочие чертежи
ГОСТ 21.607-82 Система проектной документации для строительства. Электрическое освещение территории промышленных предприятий. Рабочие чертежи
ГОСТ 21.209-2014 Система проектной документации для строительства. Централизованное управление энергоснабжением. Условные графические и буквенные обозначения вида и содержания информации
ГОСТ 21.611-85 Система проектной документации для строительства. Централизованное управление энергоснабжением. Условные графические и буквенные обозначения вида и содержания информации
ГОСТ Р 21.1003-2009 Система проектной документации для строительства. Учет и хранение проектной документации
Дополнительная информация
| Английское название | |
| Введен в действие | 01.04.2017 |
| Взамен | ГОСТ 21.205-93 |
| Дата издания | 21.08.2020 |
