ГОСТ 21.205-93

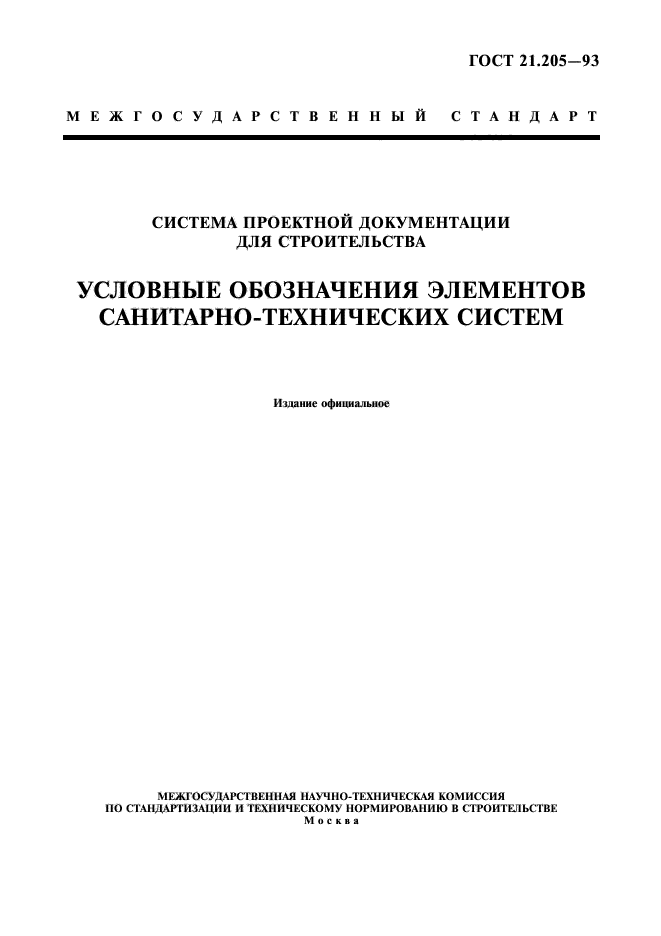

Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем

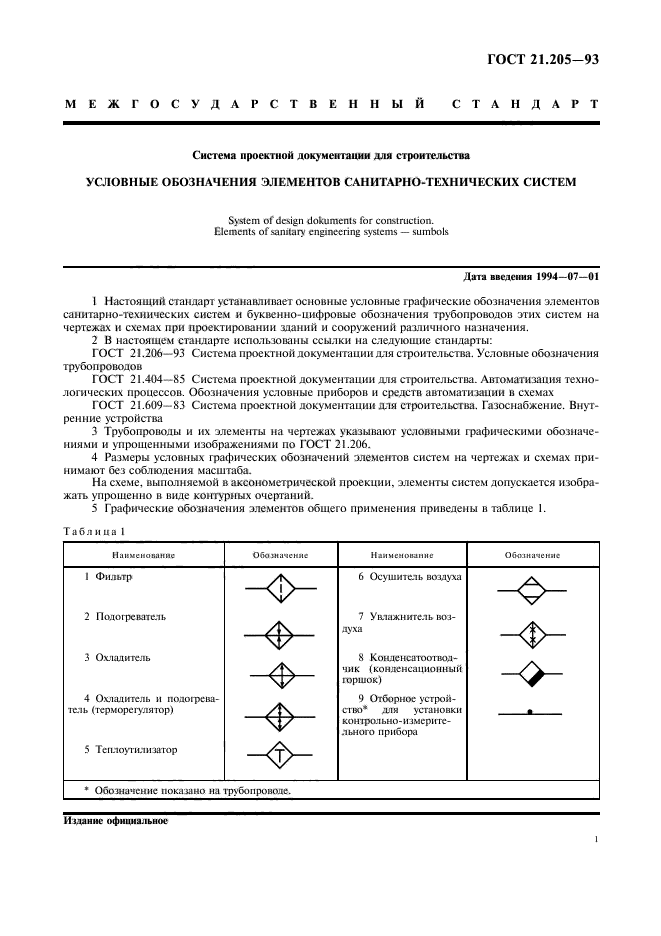

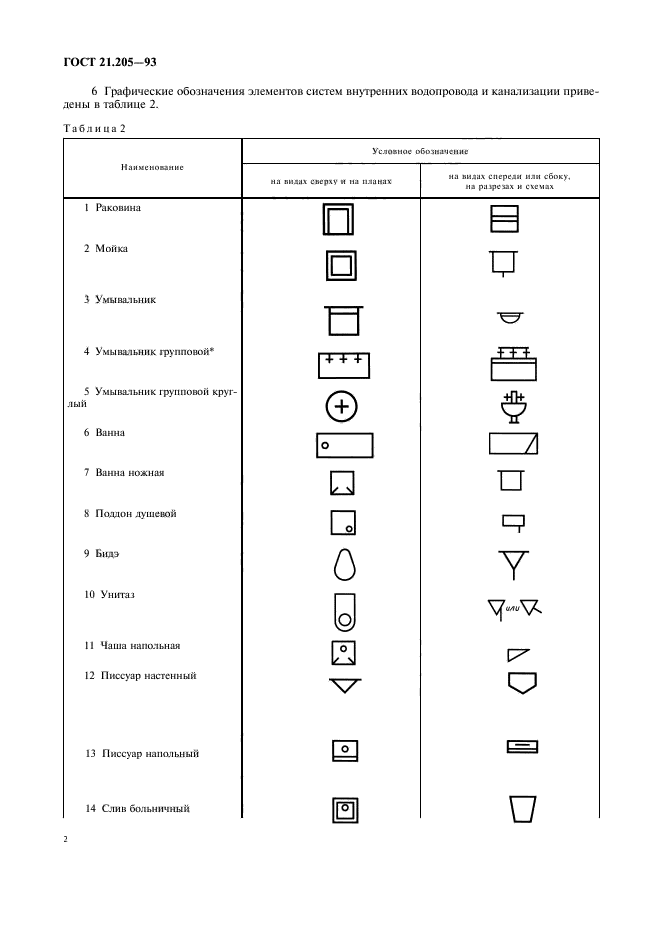

заменён Настоящий стандарт устанавливает основные условные графические обозначения элементов санитарно-технических систем и буквенно-цифровые обозначения трубопроводов этих систем на чертежах и схемах при проектировании зданий и сооружений различного назначения

Текст ГОСТ 21.205-93



Другие ГОСТы

ГОСТ 21.204-2020 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта
ГОСТ Р 21.1207-97 Система проектной документации для строительства. Условные графические обозначения на чертежах автомобильных дорог
ГОСТ 21.207-2013 Система проектной документации для строительства. Условные графические обозначения на чертежах автомобильных дорог
ГОСТ 21.107-78 Система проектной документации для строительства. Условные изображения элементов зданий, сооружений и конструкций
ГОСТ 21.206-93 Система проектной документации для строительства. Условные обозначения трубопроводов
ГОСТ 21.206-2012 Система проектной документации для строительства. Условные обозначения трубопроводов
ГОСТ 21.106-78 Система проектной документации для строительства. Условные обозначения трубопроводов санитарно-технических систем
ГОСТ 21.402-83 Система проектной докуметации для строительства. Антикоррозионная защита технологических аппаратов, газоходов и трубопроводов. Рабочие чертежи
ГОСТ 21.511-83 Система проектной докуметации для строительства. Автомобильные дороги. Земляное полотно и дорожная одежда. Рабочие чертежи
ГОСТ 21.607-82 Система проектной документации для строительства. Электрическое освещение территории промышленных предприятий. Рабочие чертежи
ГОСТ 21.209-2014 Система проектной документации для строительства. Централизованное управление энергоснабжением. Условные графические и буквенные обозначения вида и содержания информации
ГОСТ 21.611-85 Система проектной документации для строительства. Централизованное управление энергоснабжением. Условные графические и буквенные обозначения вида и содержания информации
ГОСТ Р 21.1003-2009 Система проектной документации для строительства. Учет и хранение проектной документации
ГОСТ 21.205-2016 Система проектной документации для строительства. Условные обозначения элементов трубопроводных систем зданий и сооружений

Дополнительная информация

Английское название
Введен в действие	01.07.1994
Заменяющий	ГОСТ 21.205-2016
Дата завершения срока действия	31.03.2017
Дата издания	01.03.2002
