ГОСТ 21.204-2020
Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта
действующий Настоящий стандарт устанавливает основные условные графические обозна-чения и изображе-ния, применяемые на чертежах генеральных планов предприятий, сооружений (в т. ч. сооружений транспорта) и жилищно-гражданских объектов различного назначения
Текст ГОСТ 21.204-2020

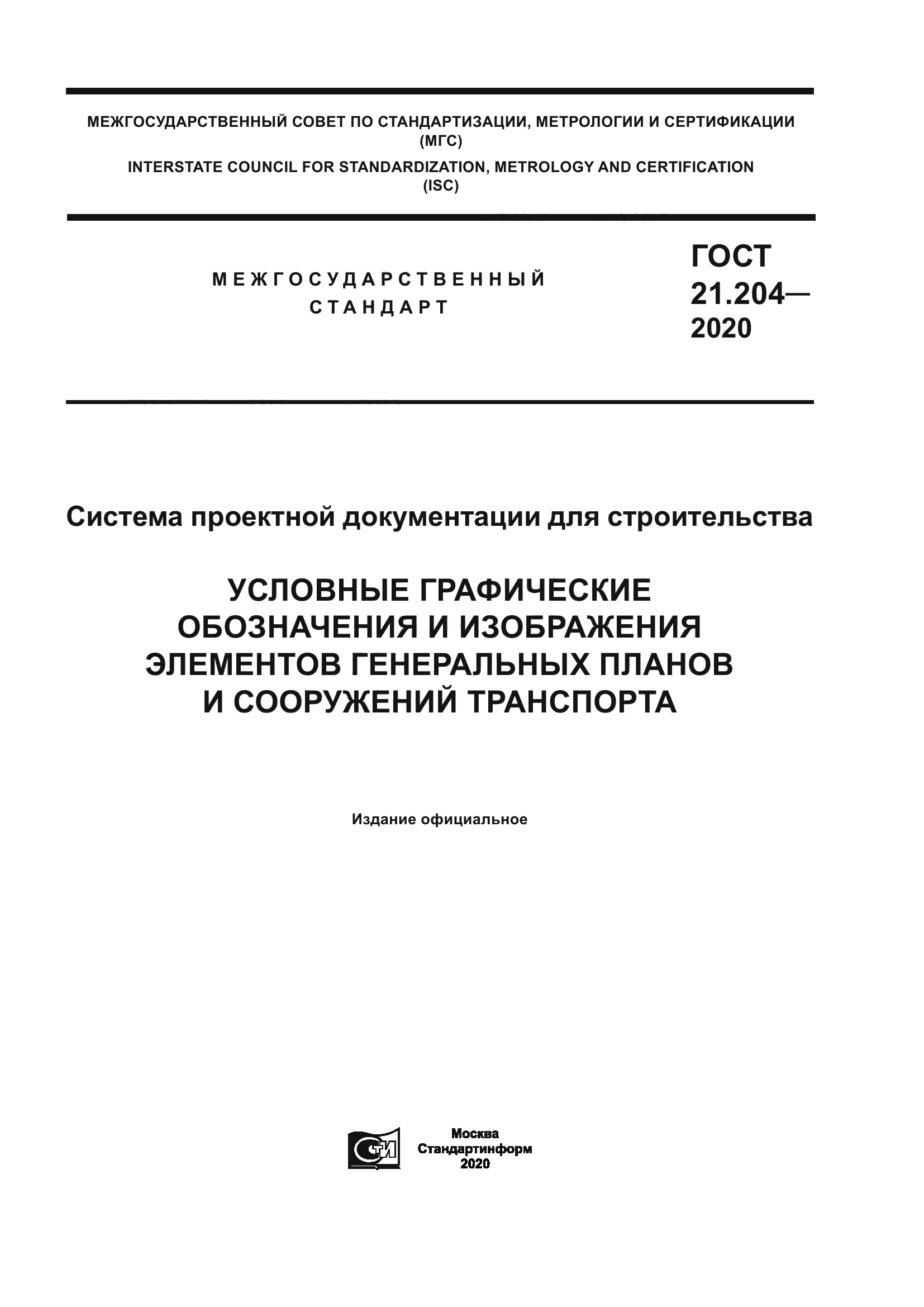

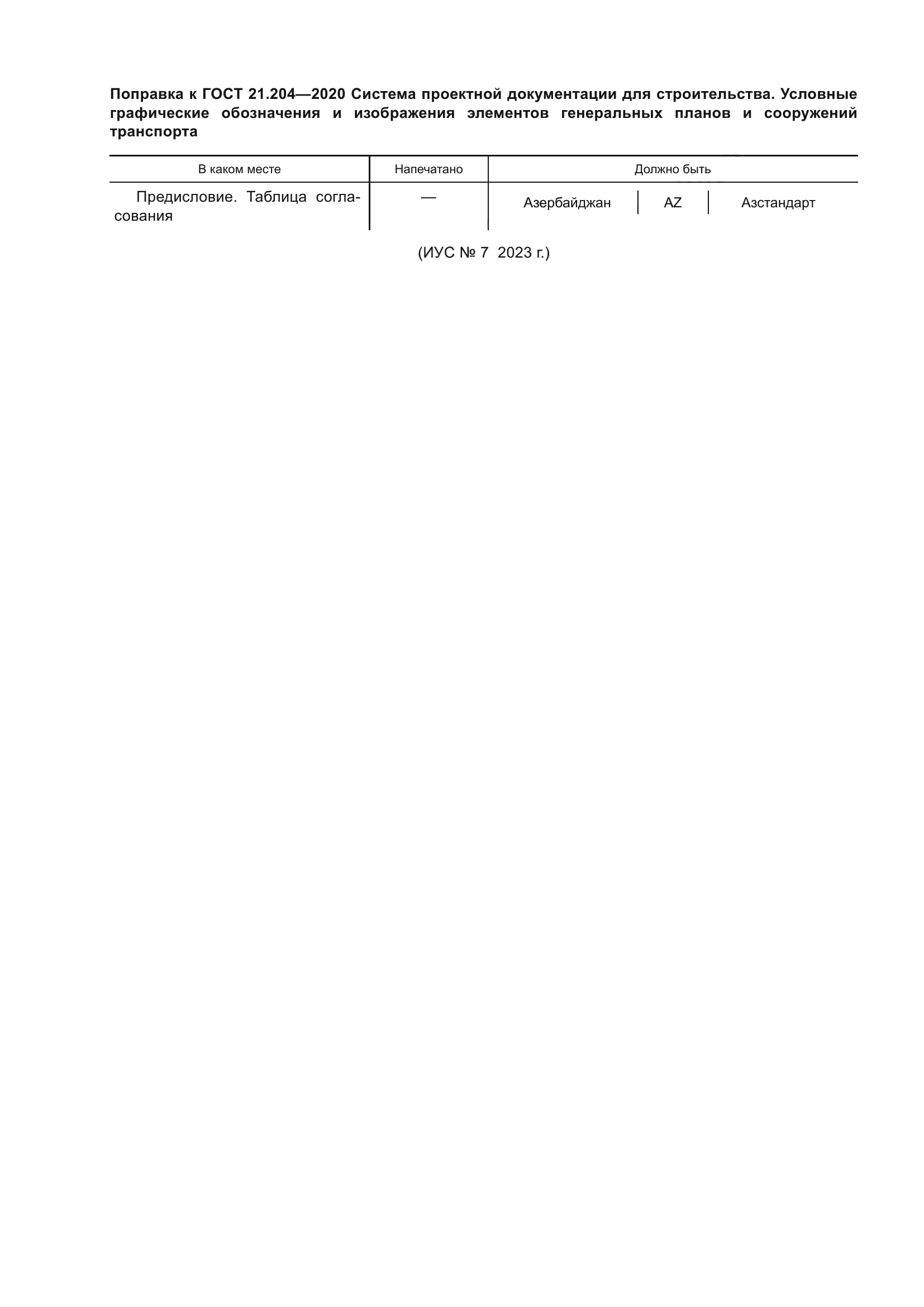

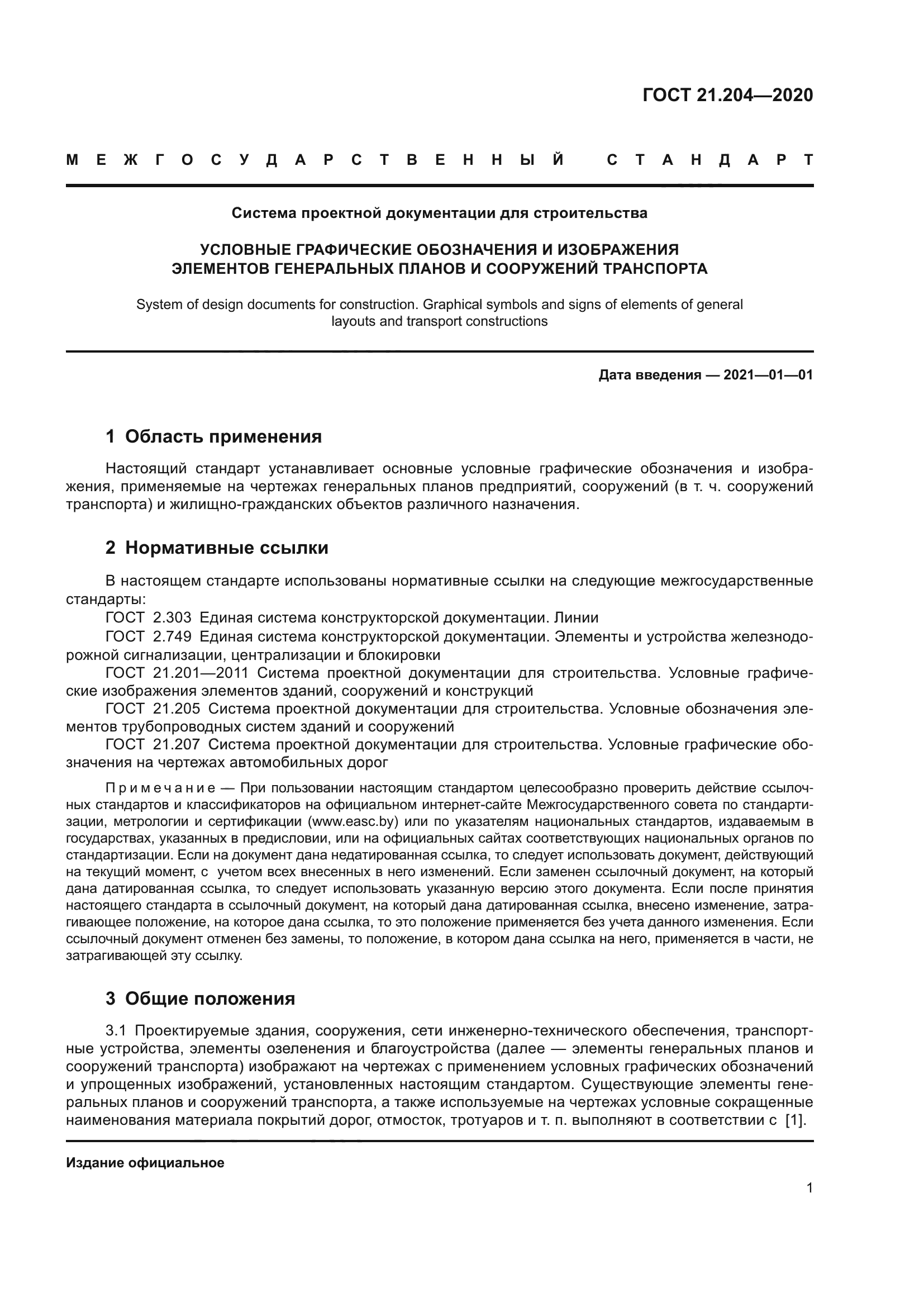

![](../../DataTN/738/73899/0.gif)
![](../../DataTN/738/73899/1.gif)

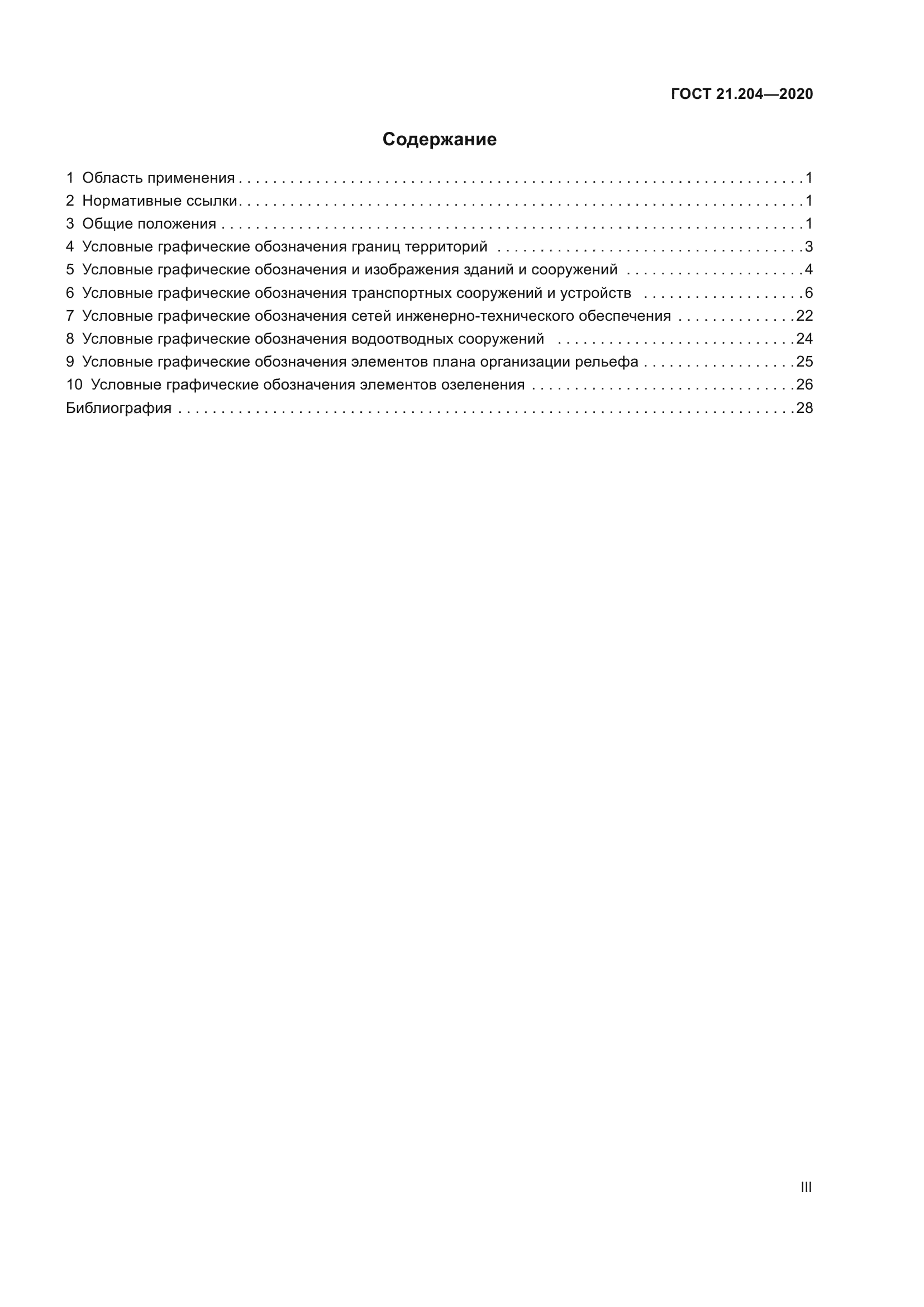

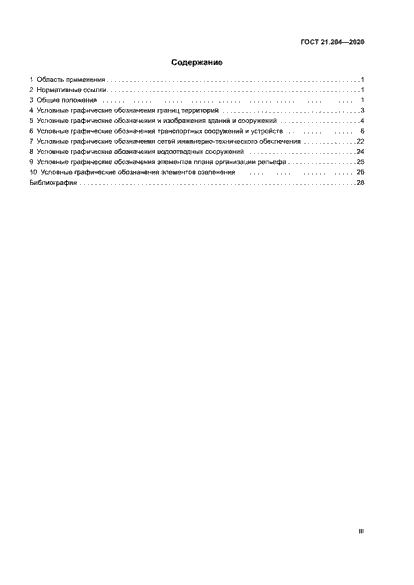

![](../../DataTN/738/73899/2.gif)
![](../../DataTN/738/73899/3.gif)
![](../../DataTN/738/73899/4.gif)

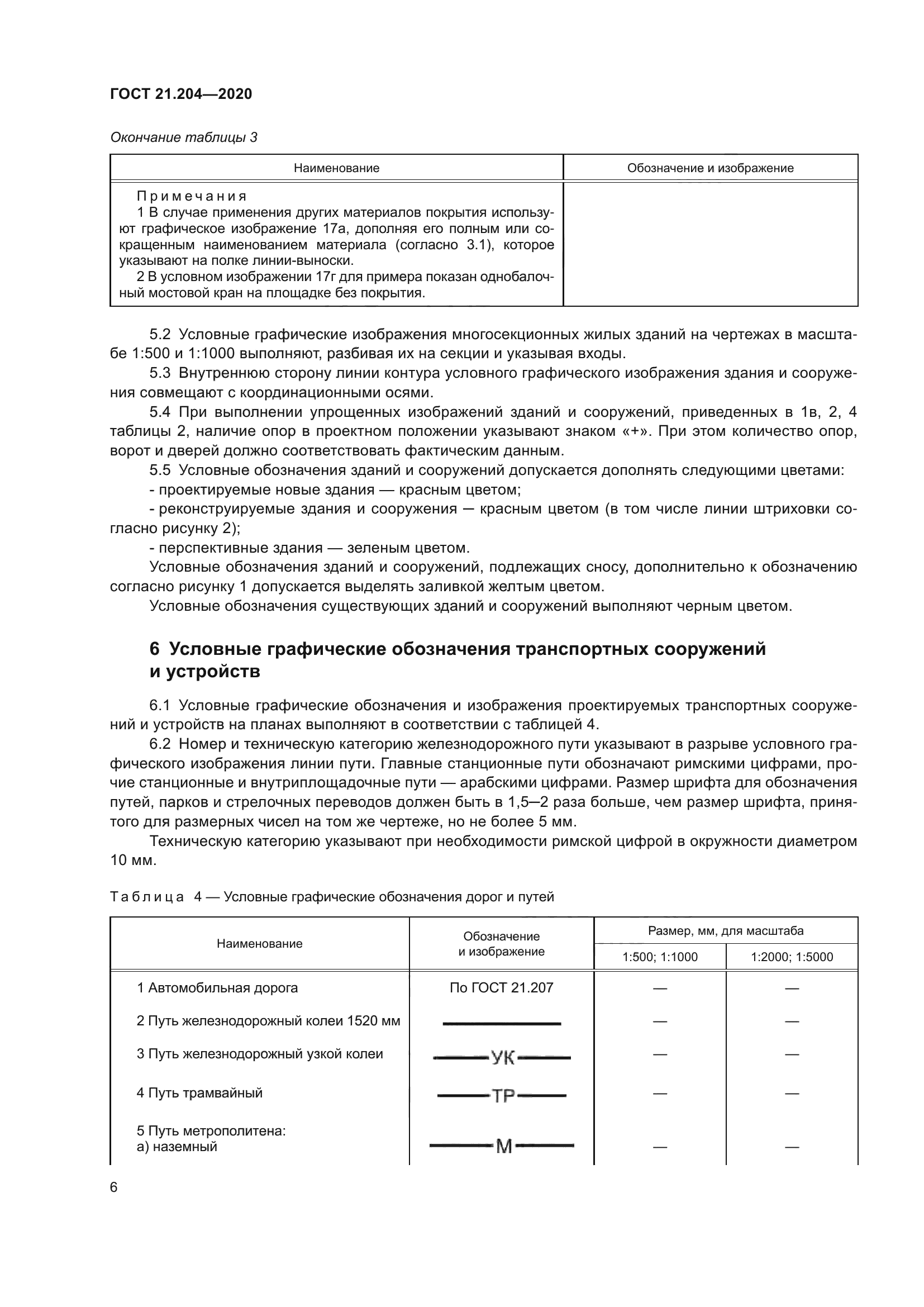

![](../../DataTN/738/73899/5.gif)

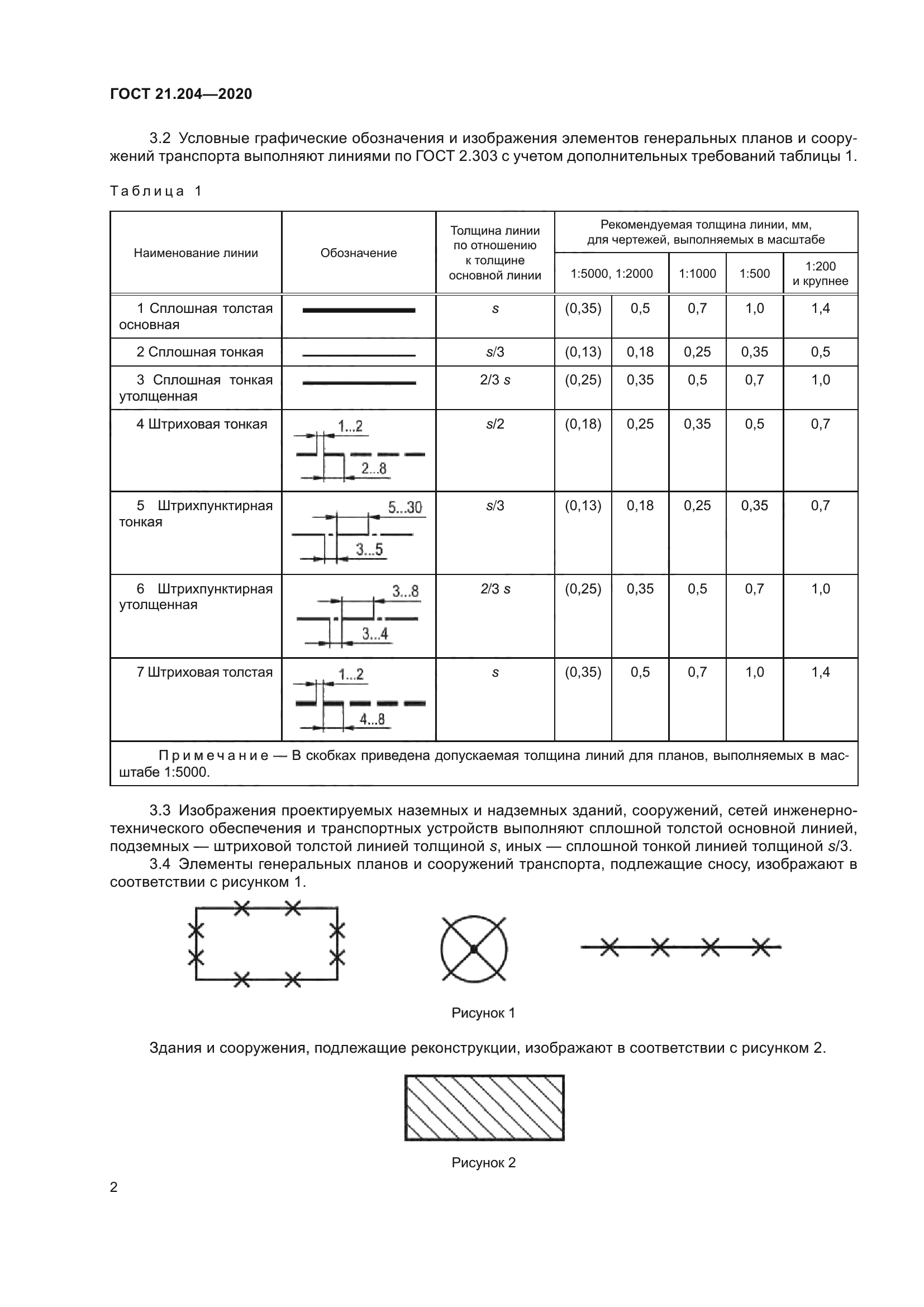

![](../../DataTN/738/73899/6.gif)

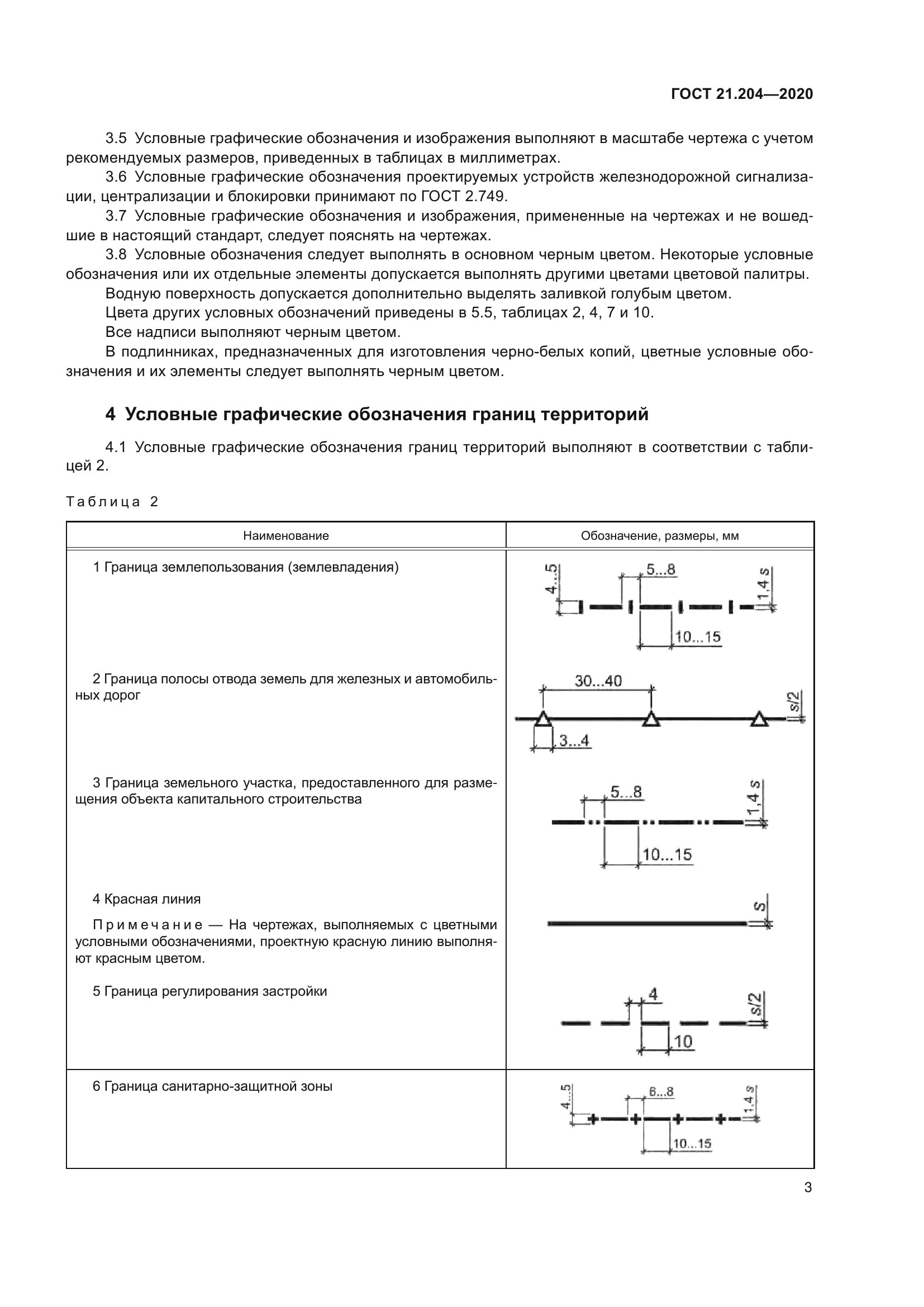

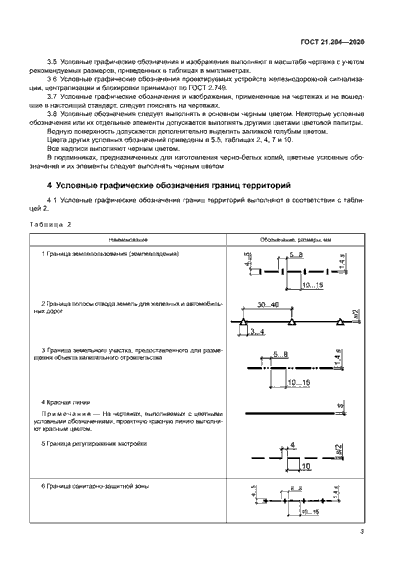

![](../../DataTN/738/73899/7.gif)
![](../../DataTN/738/73899/8.gif)

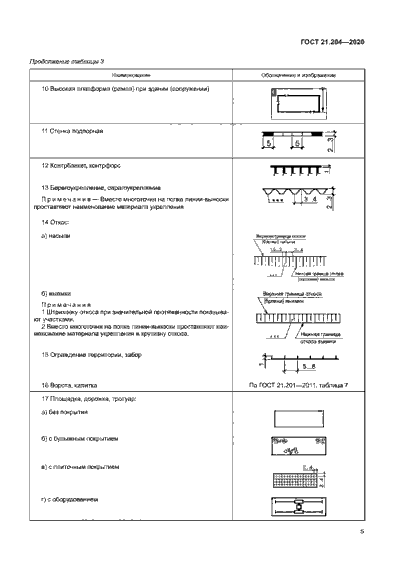

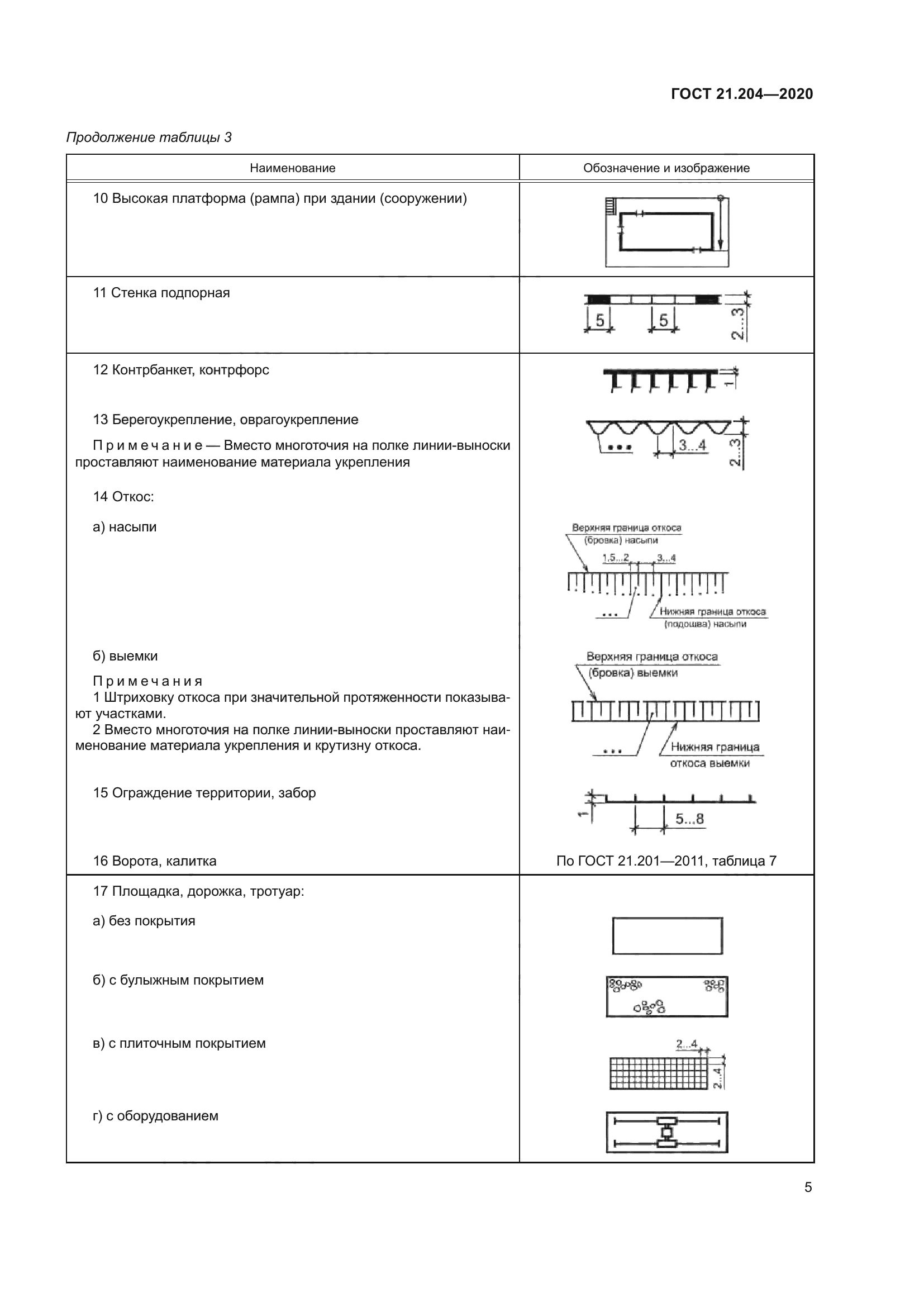

![](../../DataTN/738/73899/9.gif)
![](../../DataTN/738/73899/10.gif)
![](../../DataTN/738/73899/11.gif)
![](../../DataTN/738/73899/12.gif)

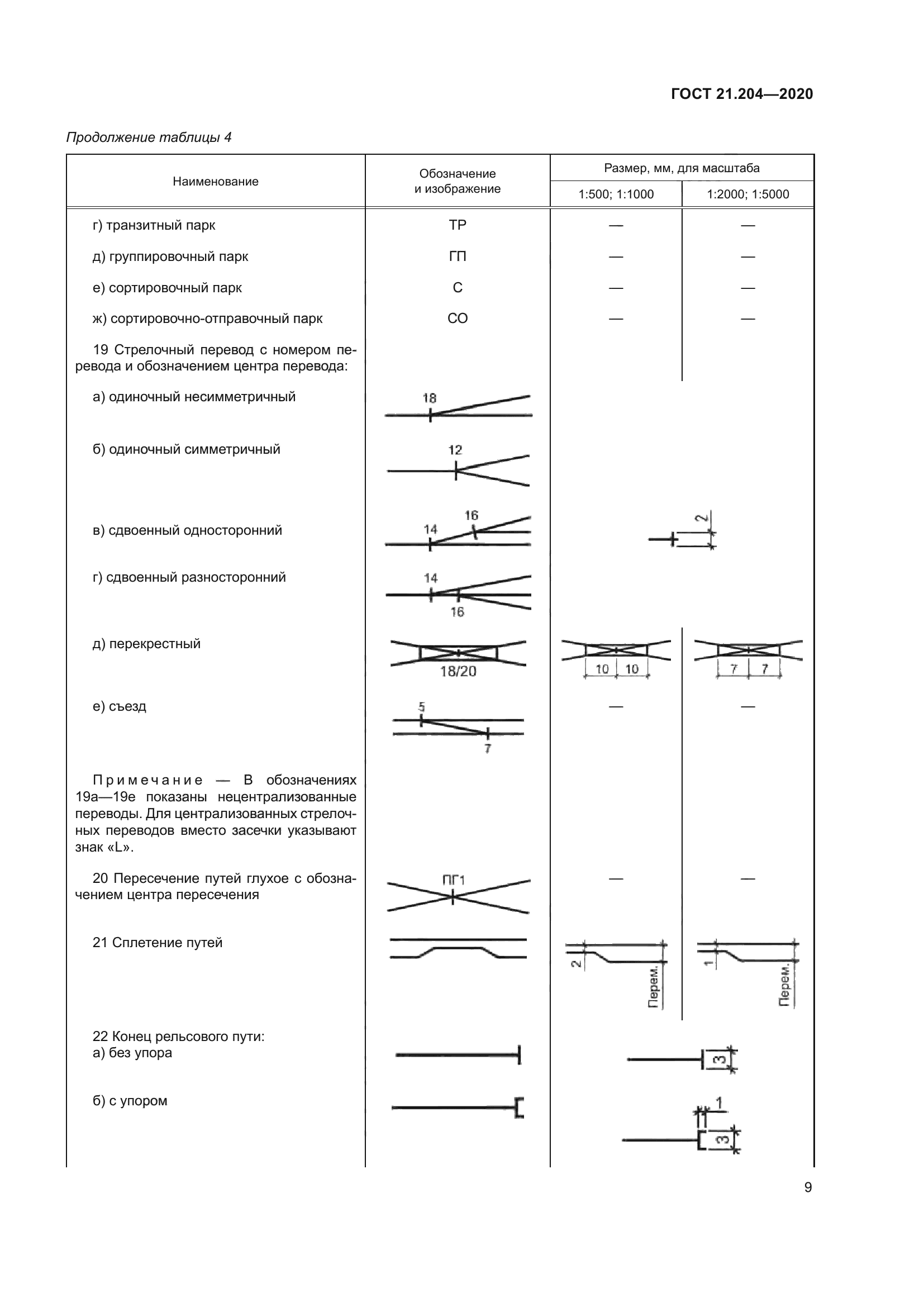

![](../../DataTN/738/73899/13.gif)

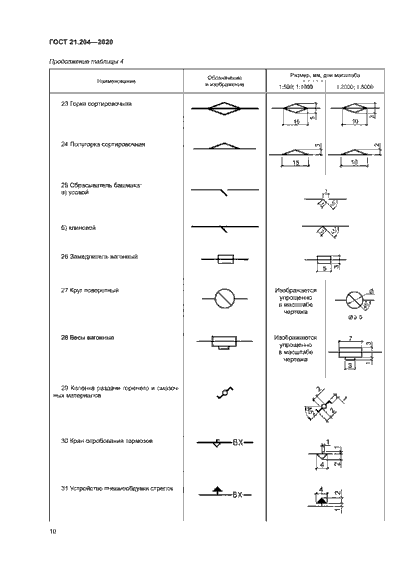

![](../../DataTN/738/73899/14.gif)

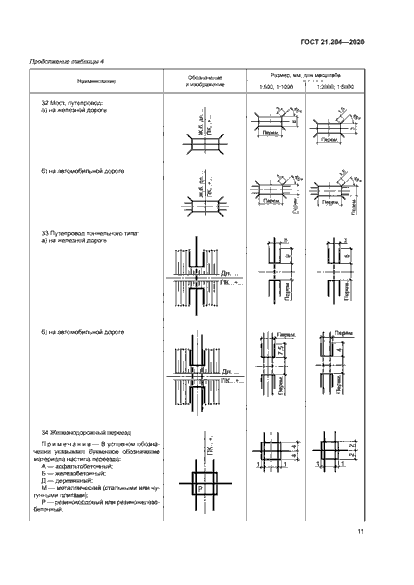

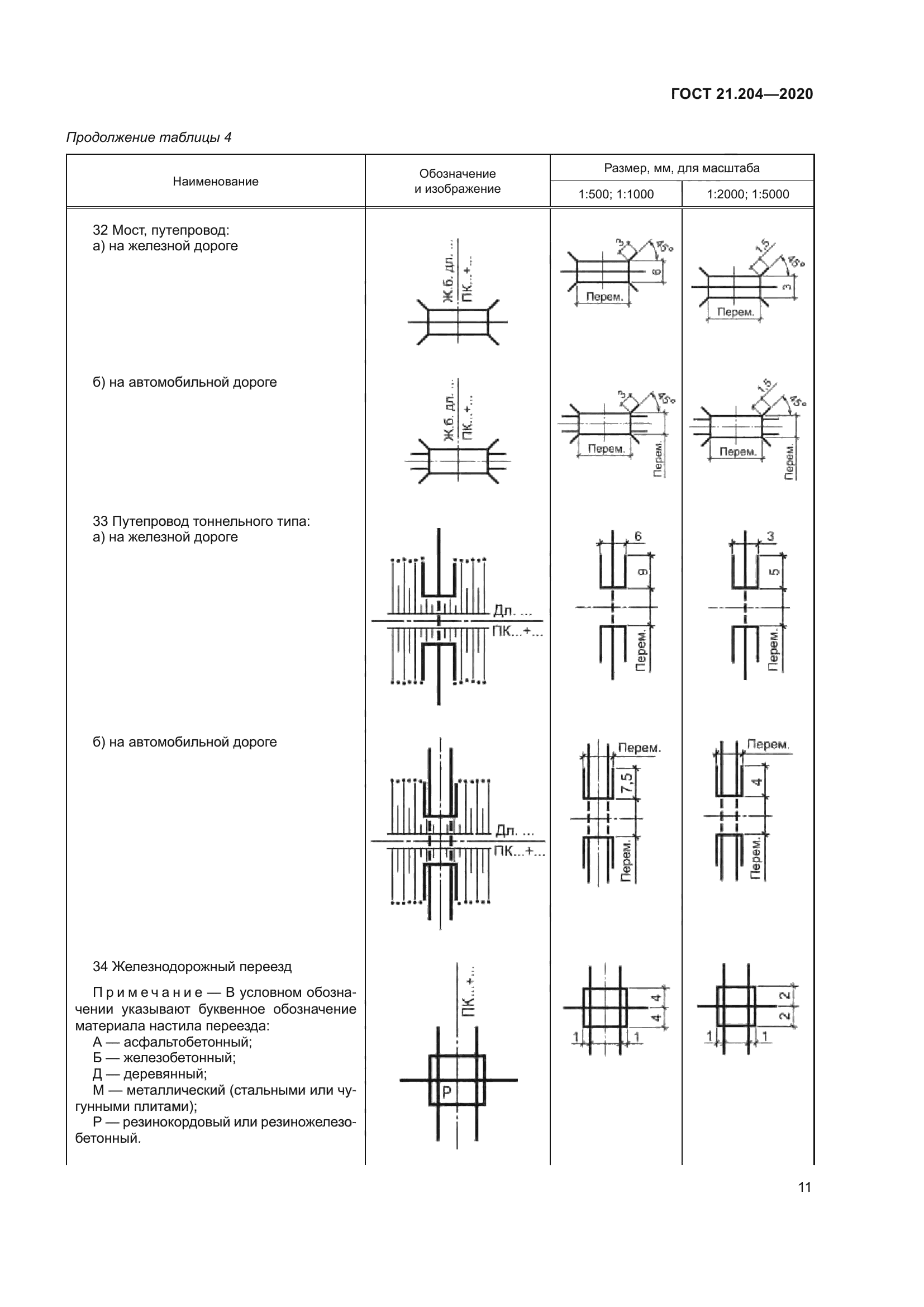

![](../../DataTN/738/73899/15.gif)

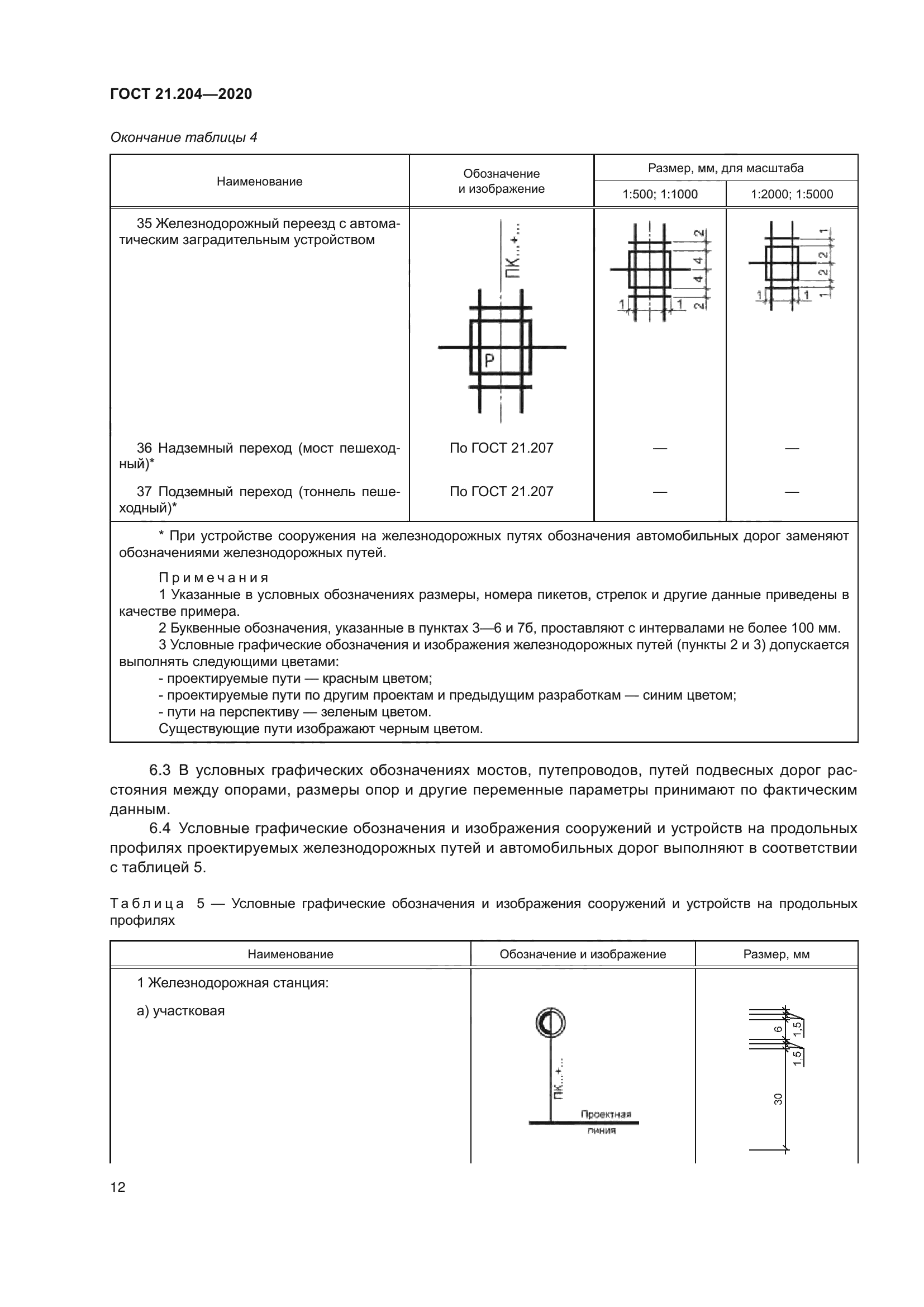

![](../../DataTN/738/73899/16.gif)
![](../../DataTN/738/73899/17.gif)
![](../../DataTN/738/73899/18.gif)
![](../../DataTN/738/73899/19.gif)

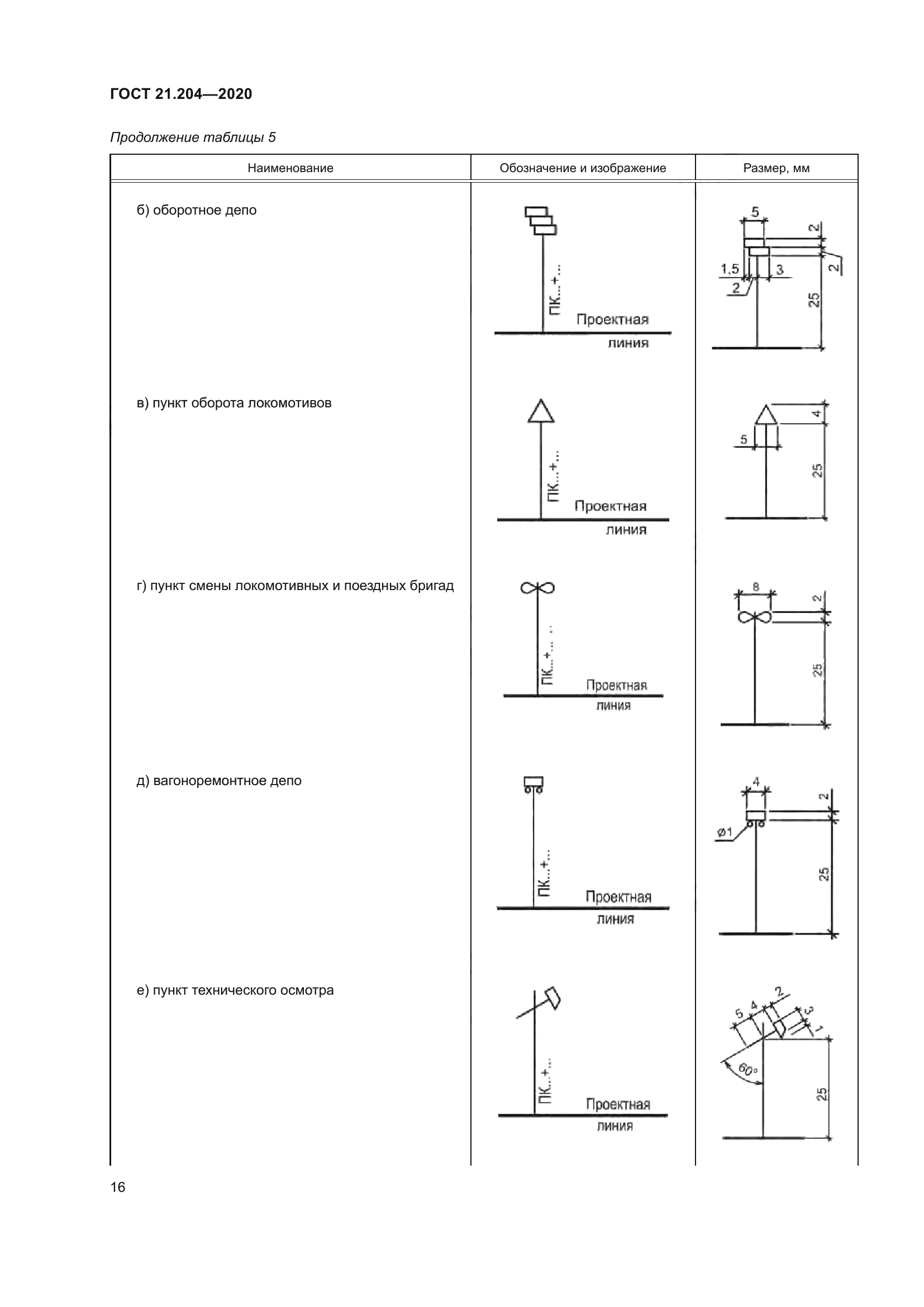

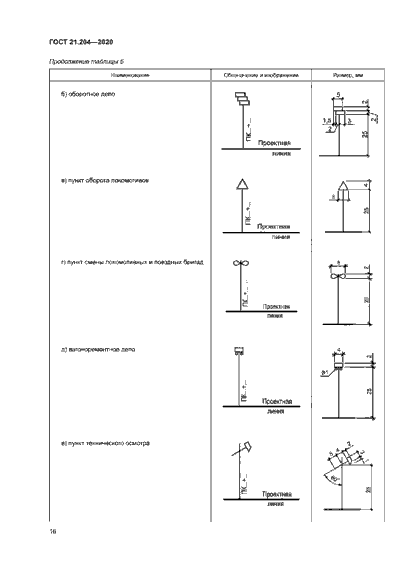

![](../../DataTN/738/73899/20.gif)

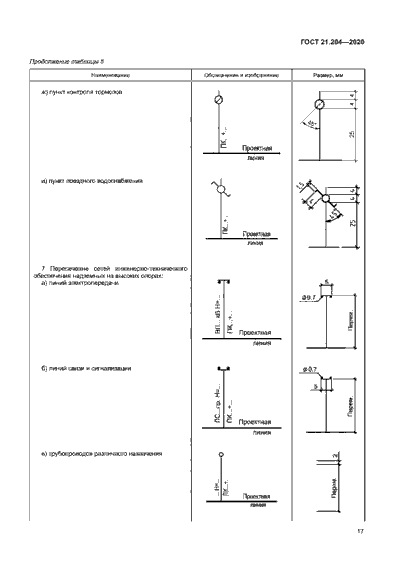

![](../../DataTN/738/73899/21.gif)
![](../../DataTN/738/73899/22.gif)

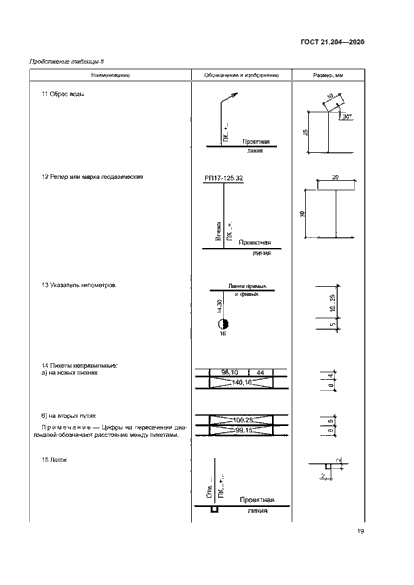

![](../../DataTN/738/73899/23.gif)
![](../../DataTN/738/73899/24.gif)
![](../../DataTN/738/73899/25.gif)
![](../../DataTN/738/73899/26.gif)

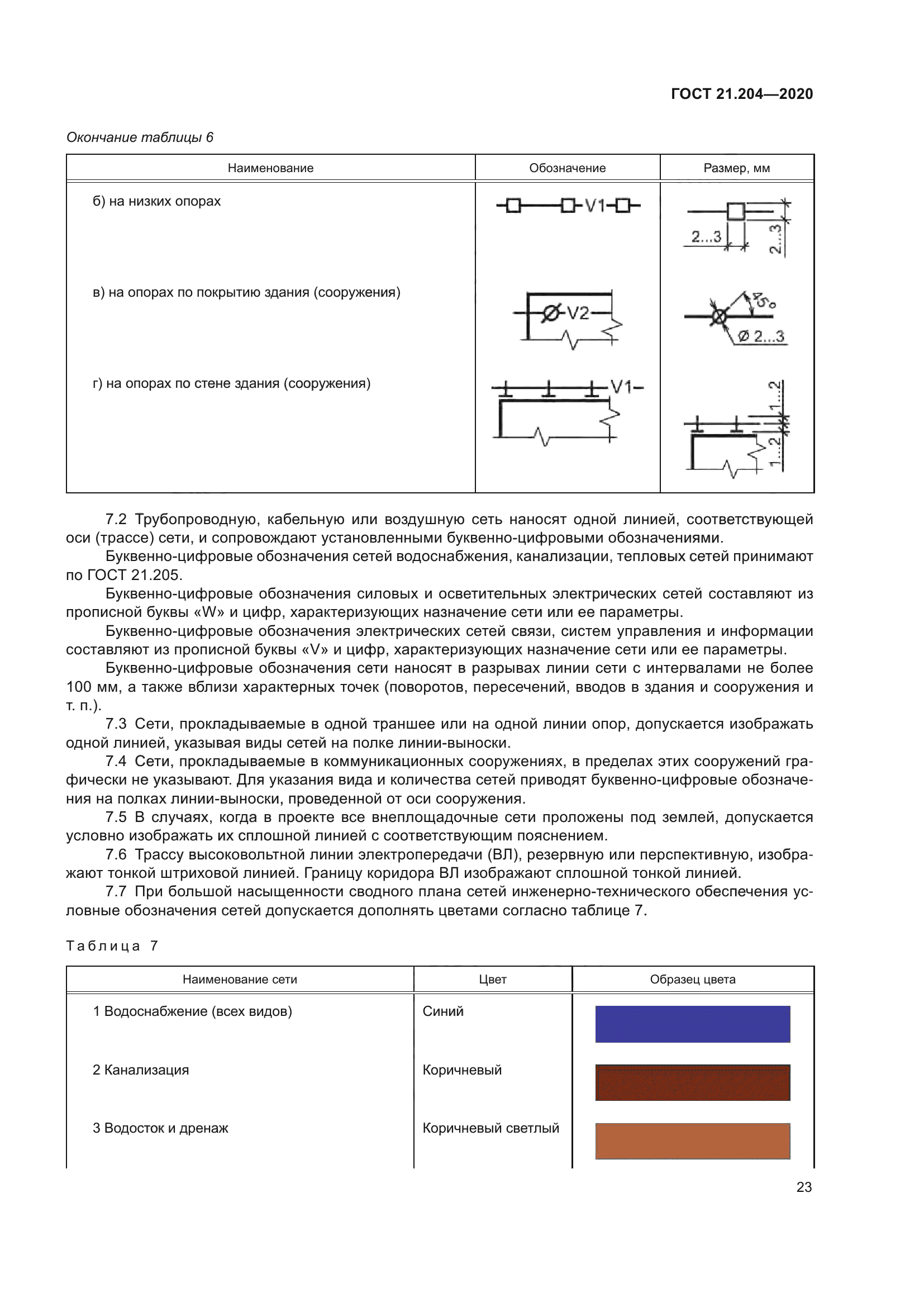

![](../../DataTN/738/73899/27.gif)

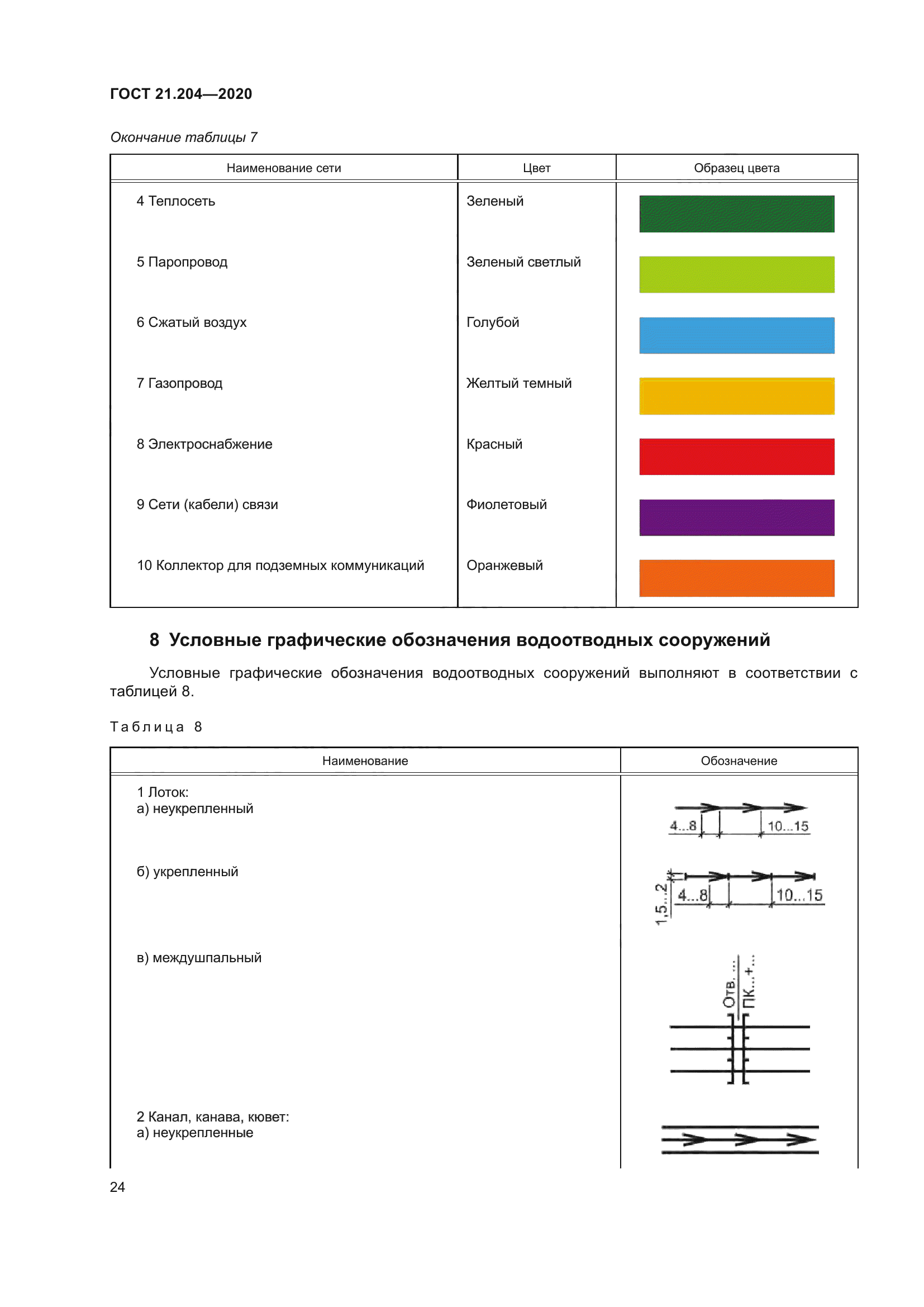

![](../../DataTN/738/73899/28.gif)

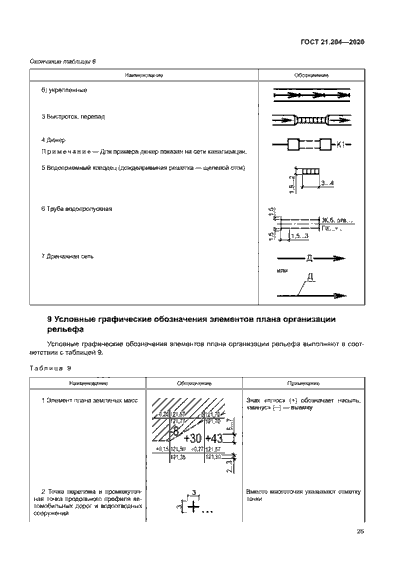

![](../../DataTN/738/73899/29.gif)
![](../../DataTN/738/73899/30.gif)
