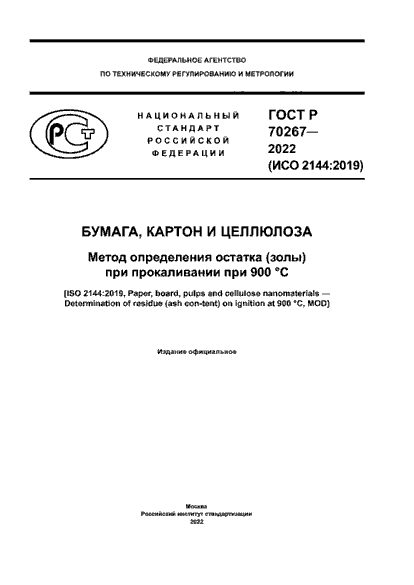

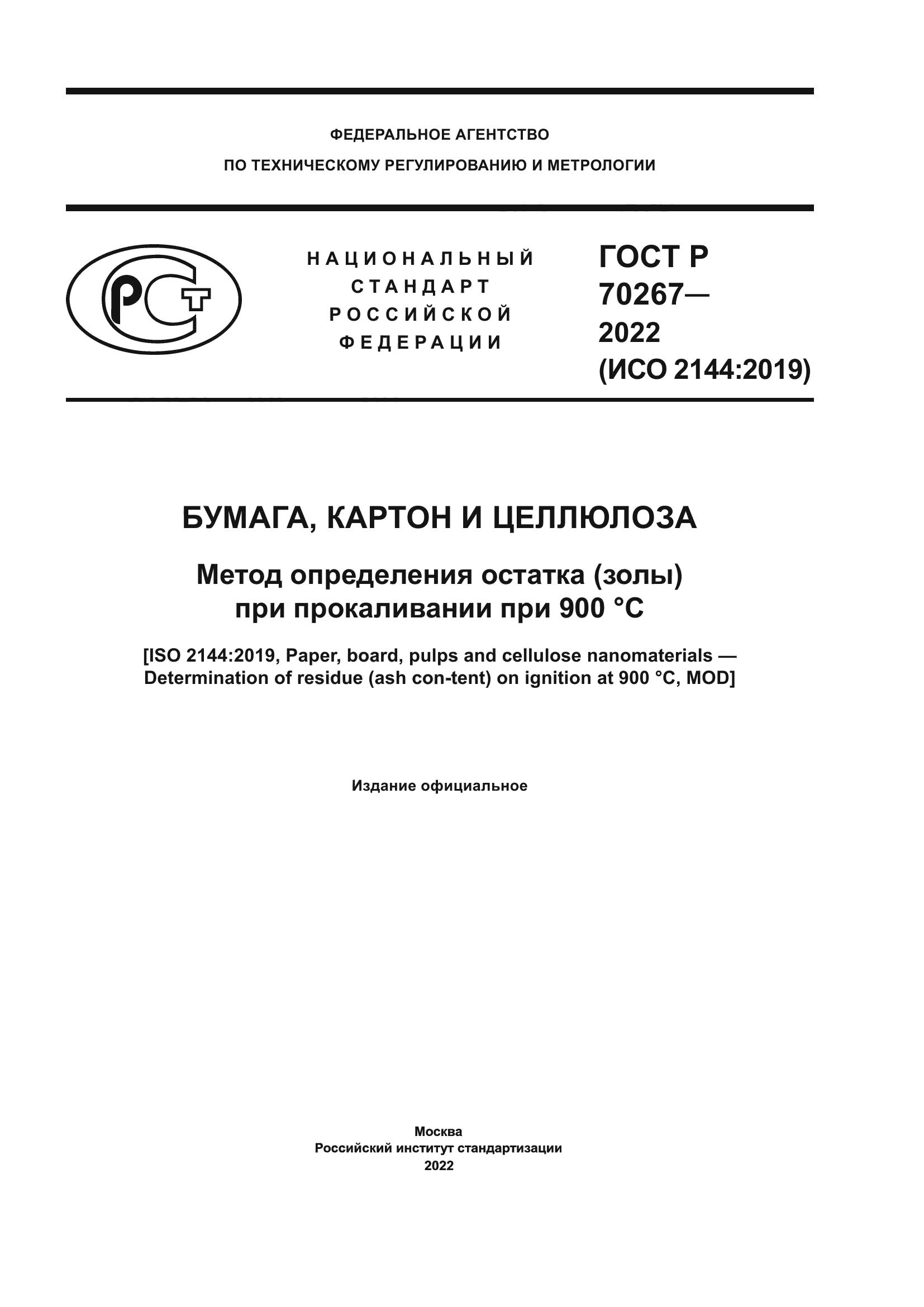

ГОСТ Р 70267-2022

Бумага, картон и целлюлоза. Метод определения остатка (золы) при прокаливании при 900 °С

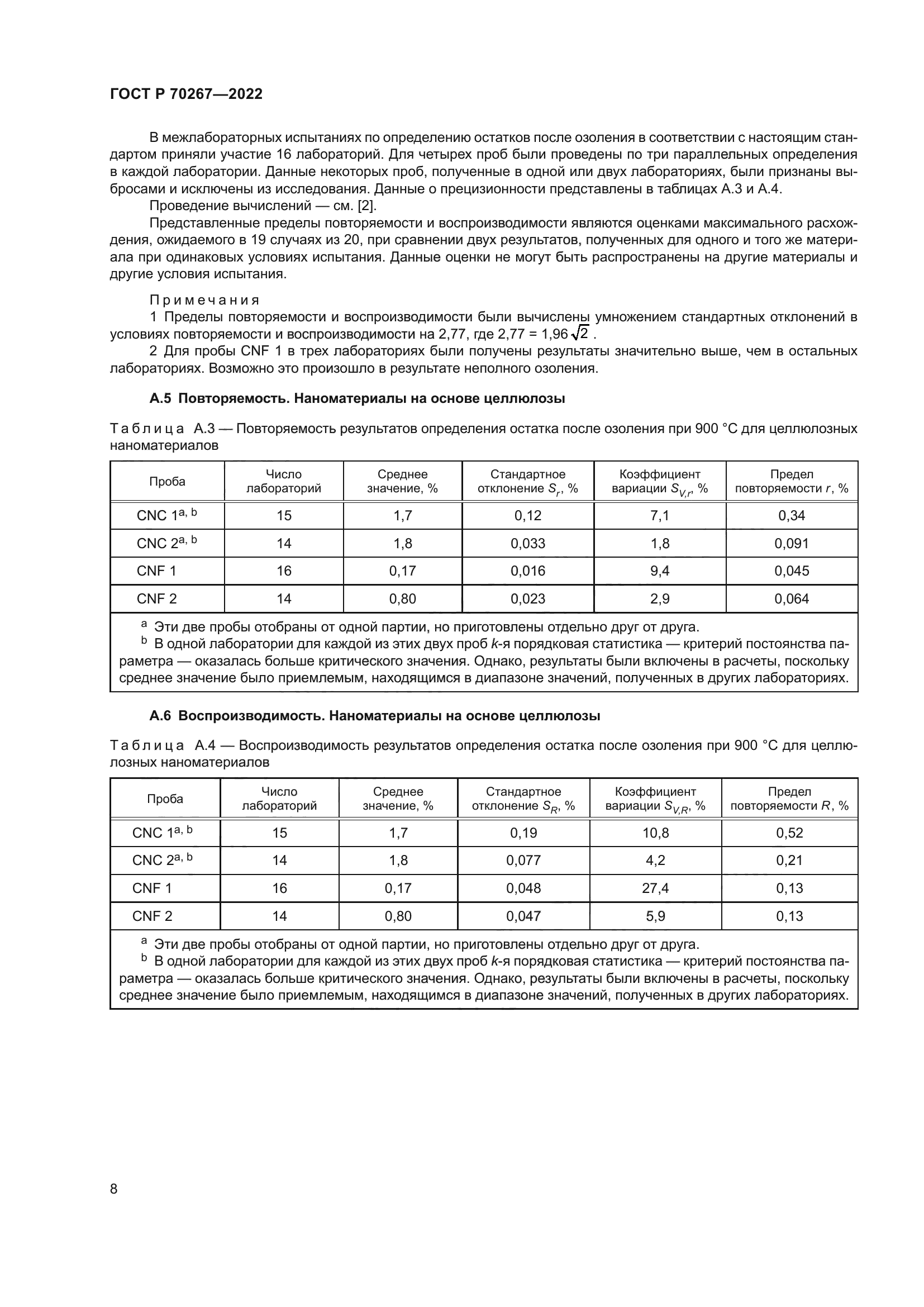

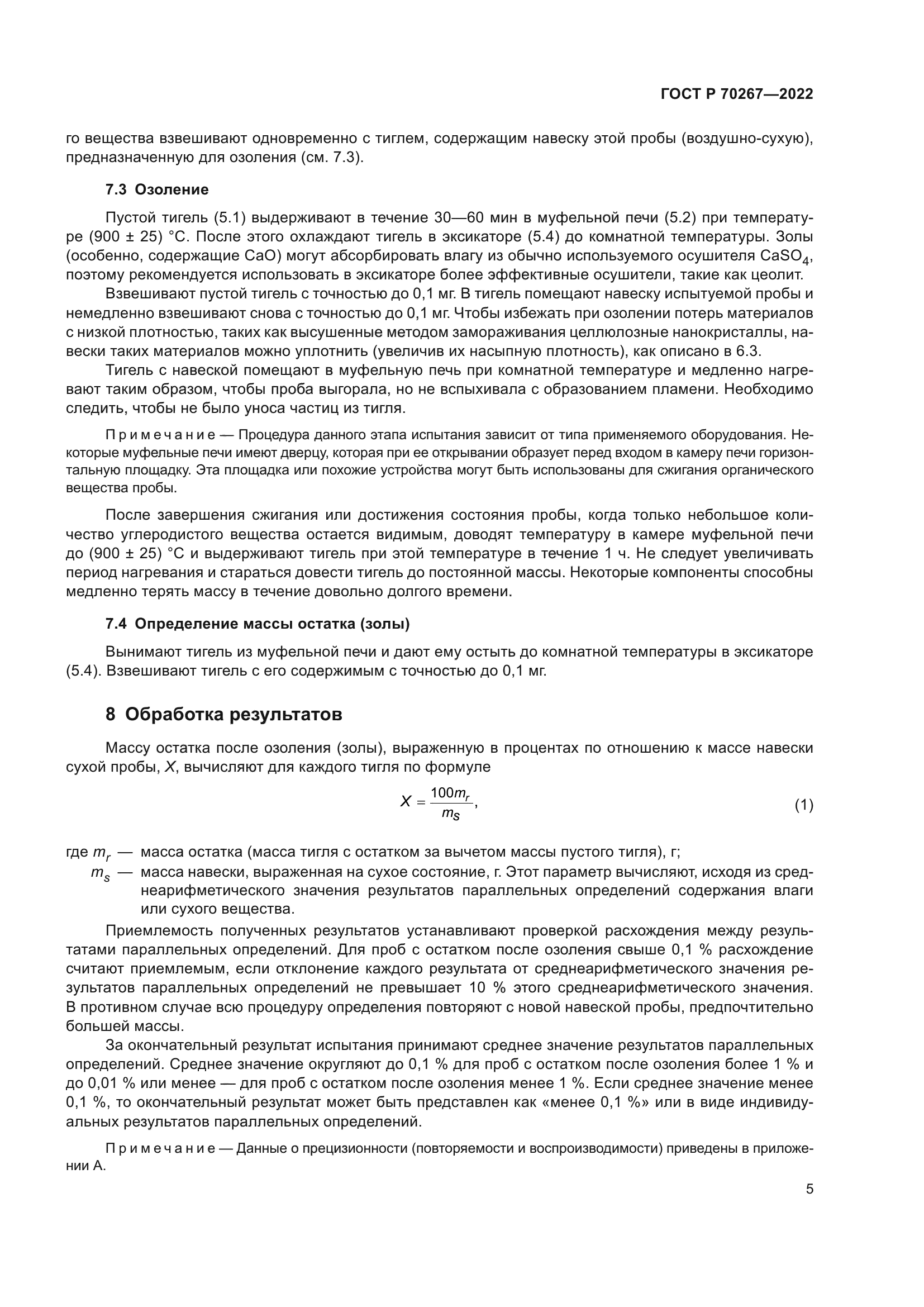

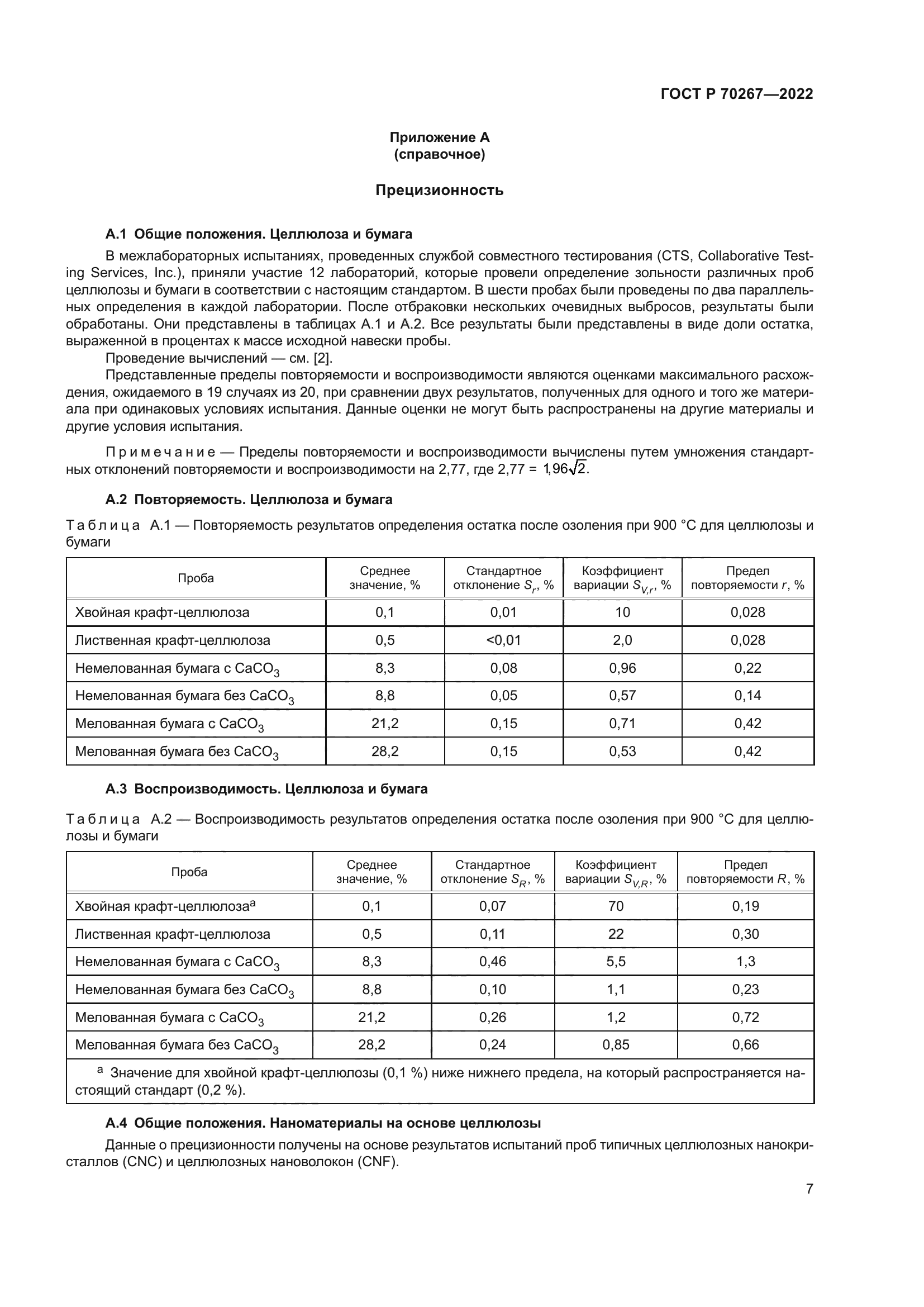

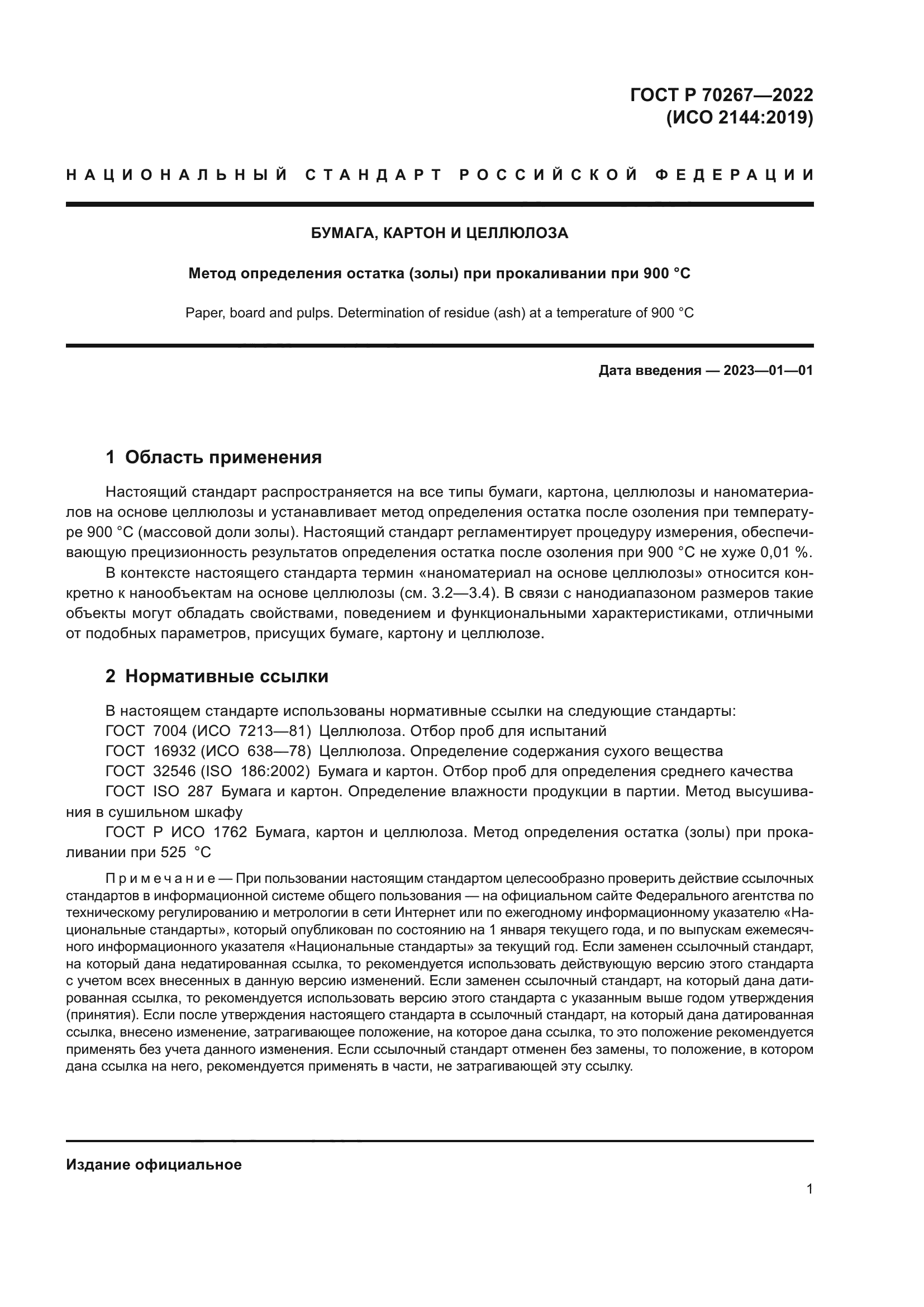

действующий Настоящий стандарт распространяется на все типы бумаги, картона, целлюлозы и наноматериалов на основе целлюлозы и устанавливает метод определения остатка после озоления при температуре 900 °С (массовой доли золы). Настоящий стандарт регламентирует процедуру измерения, обеспечивающую прецизионность результатов определения остатка после озоления при 900 °С не хуже 0,01 %. В контексте настоящего стандарта термин «наноматериал на основе целлюлозы» относится конкретно к нанообъектам на основе целлюлозы (см. 3.2?3.4). В связи с нанодиапазоном размеров такие объекты могут обладать свойствами, поведением и функциональными характеристиками, отличными от подобных параметров, присущих бумаге, картону и целлюлозе

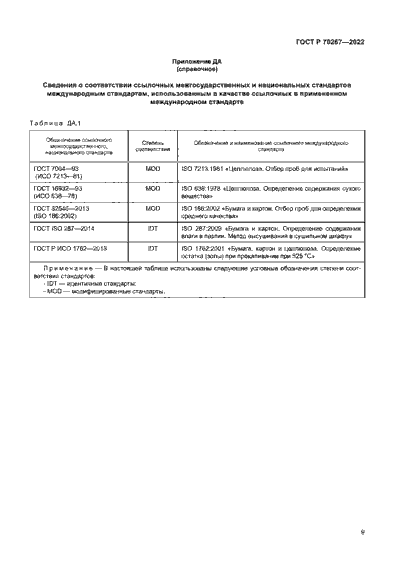

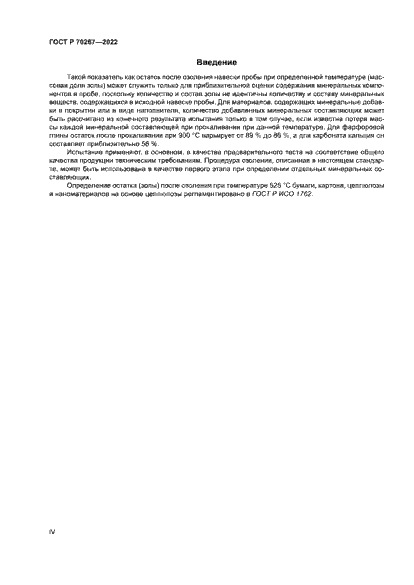

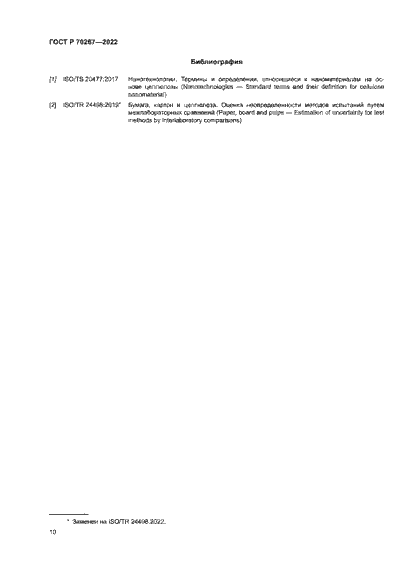

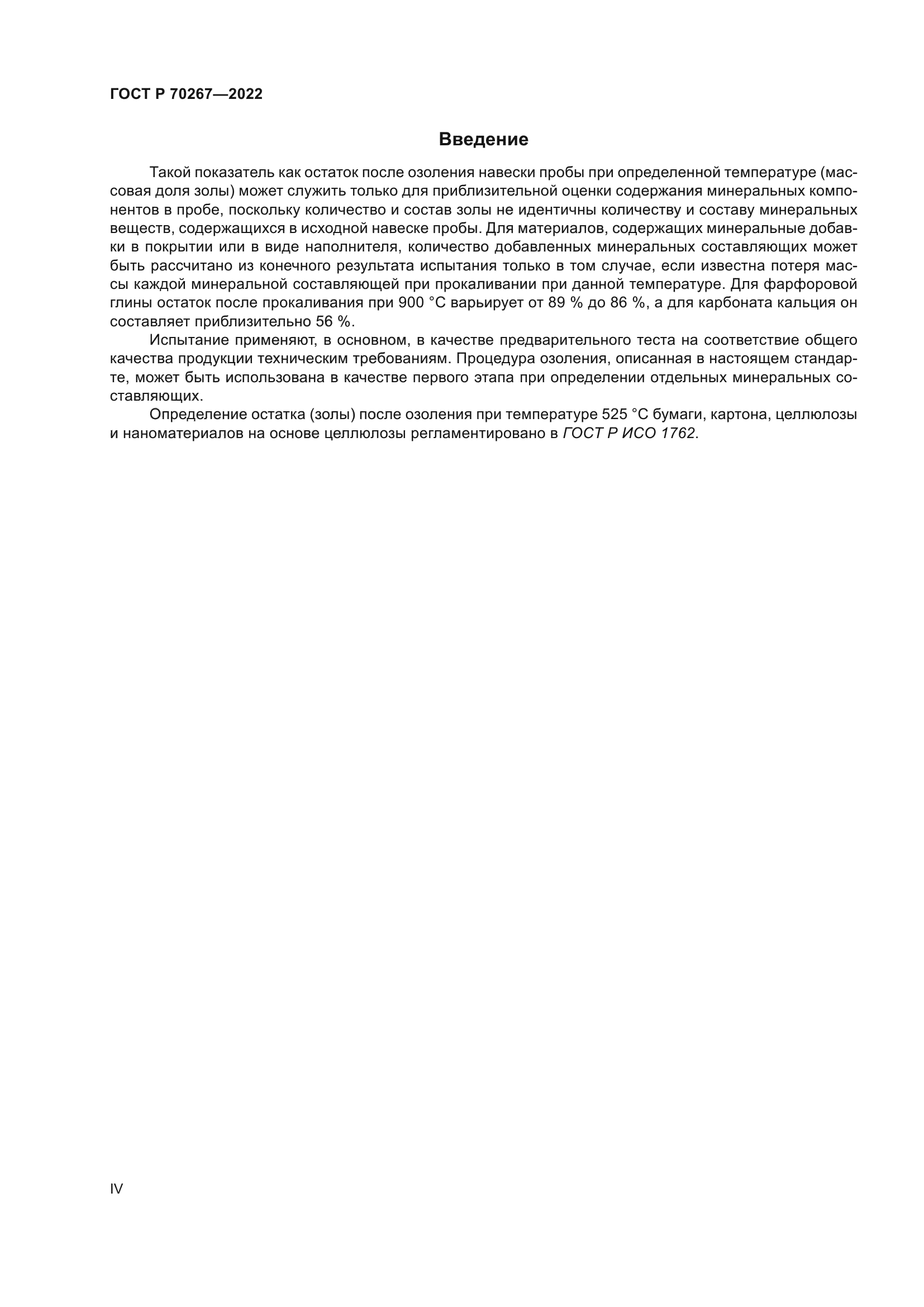

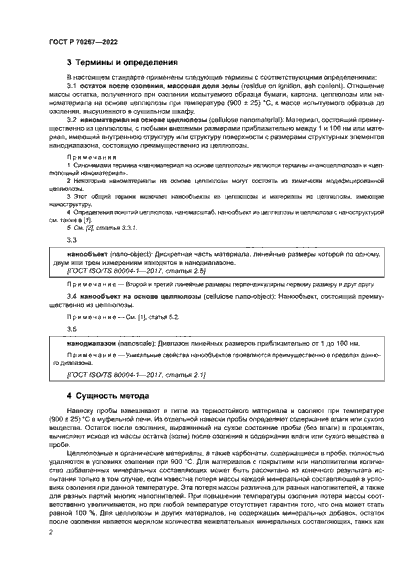

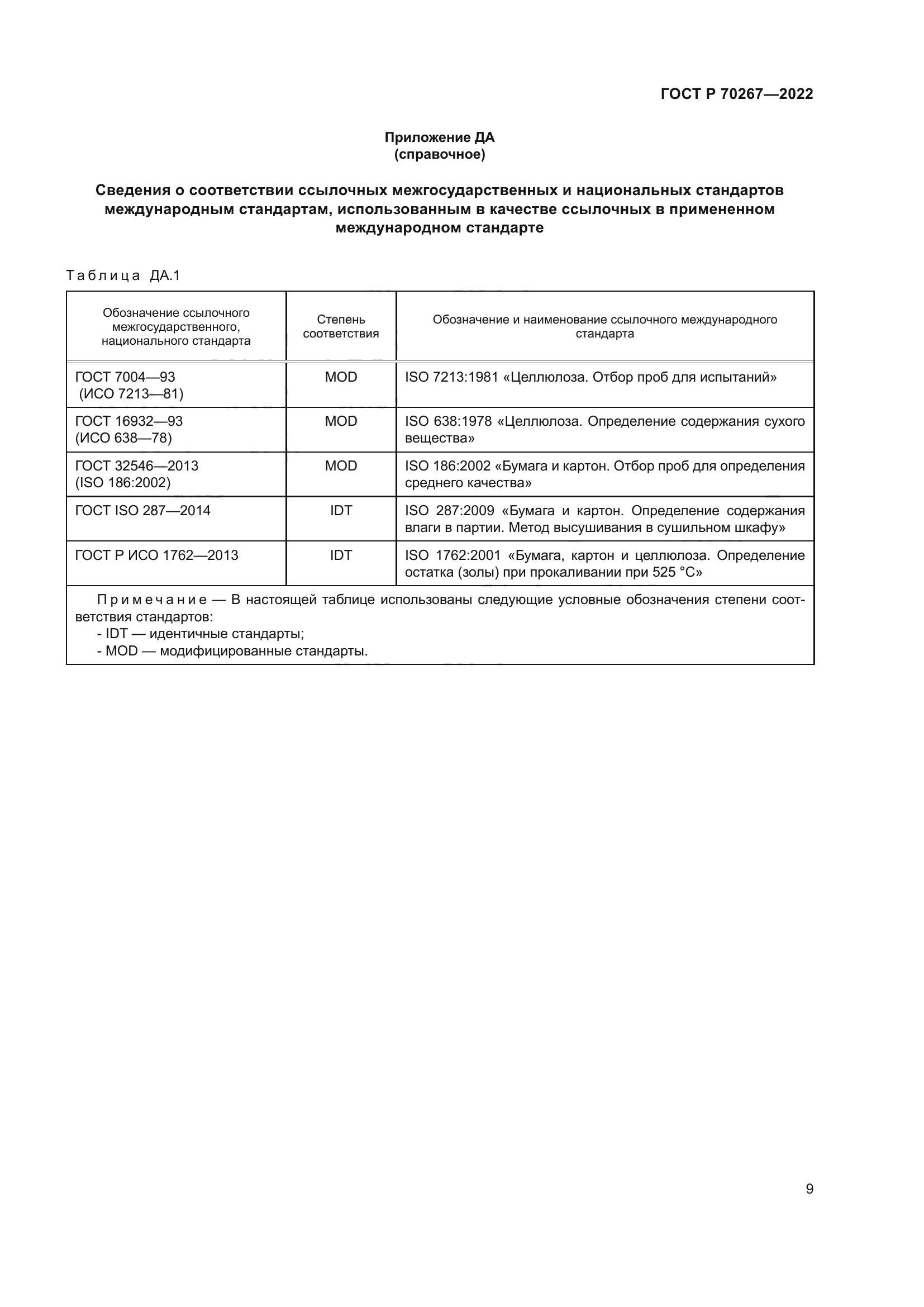

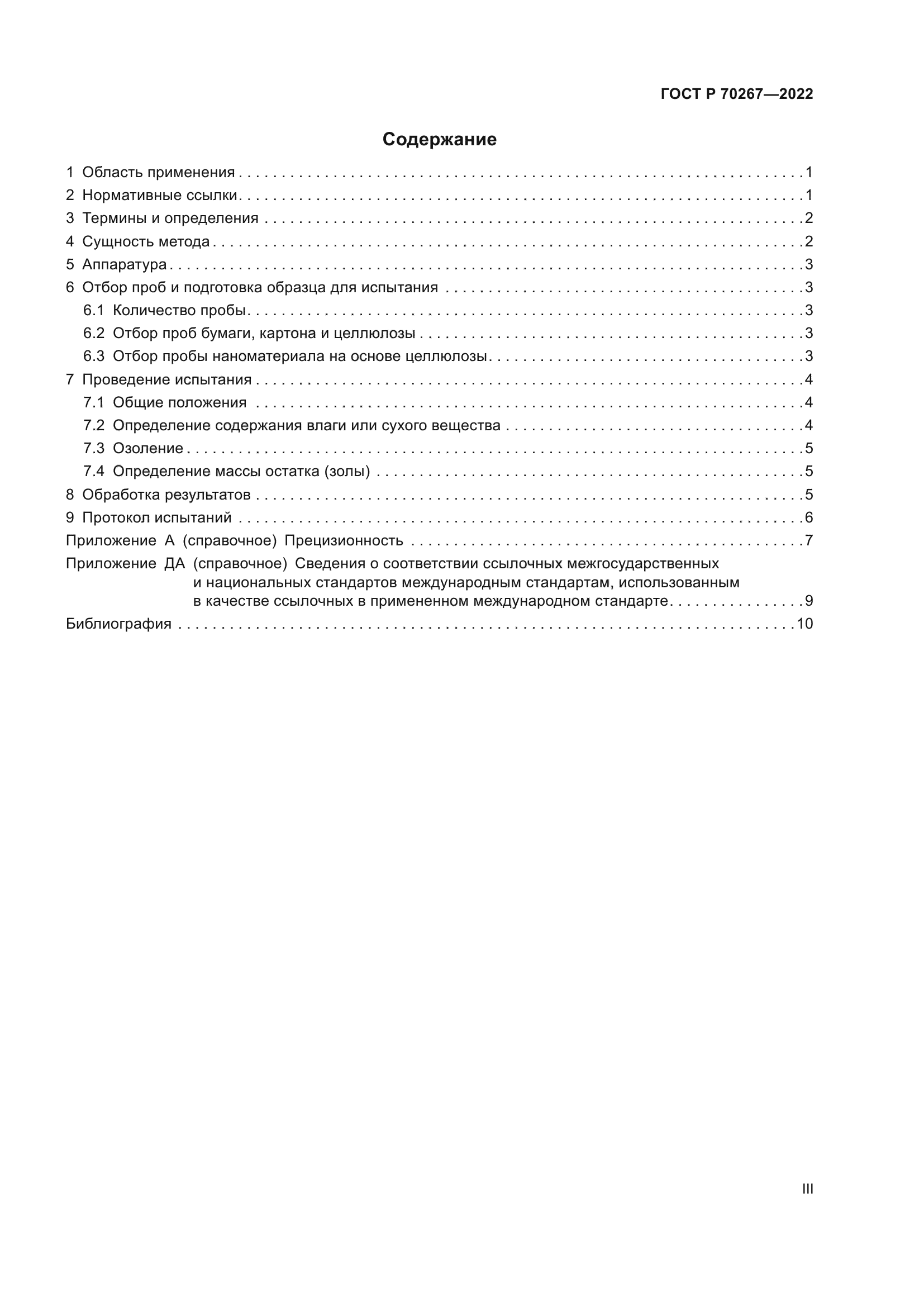

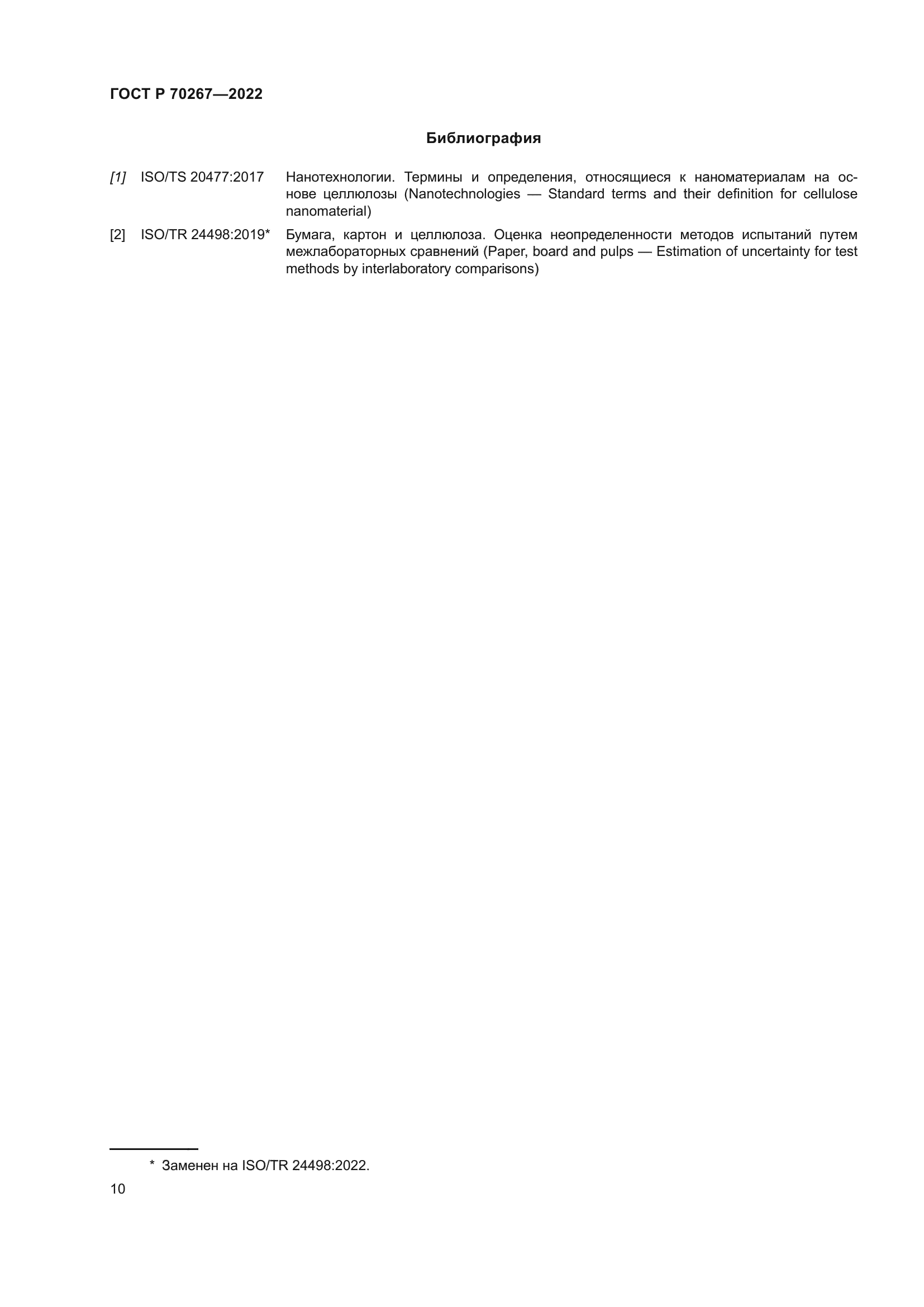

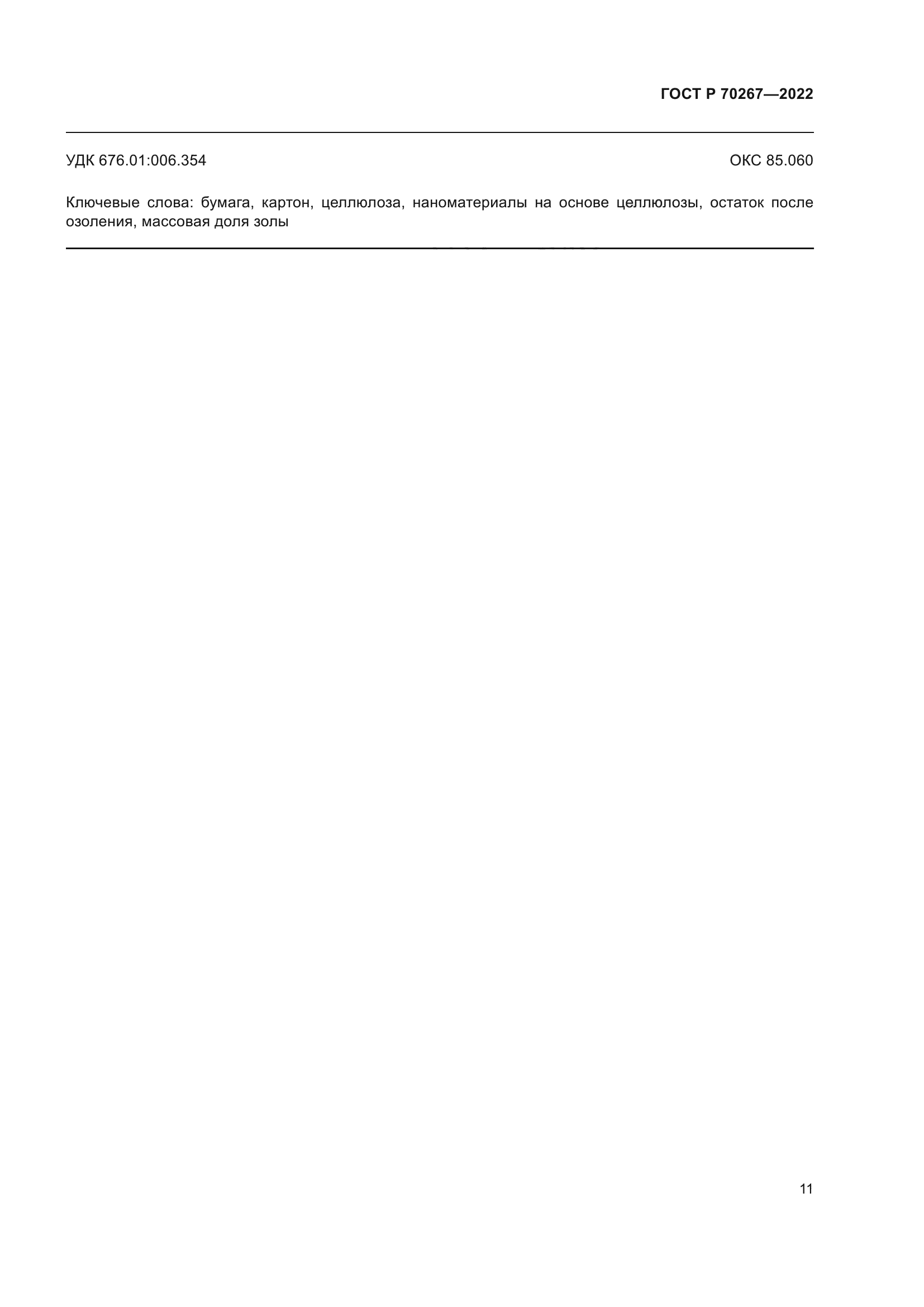

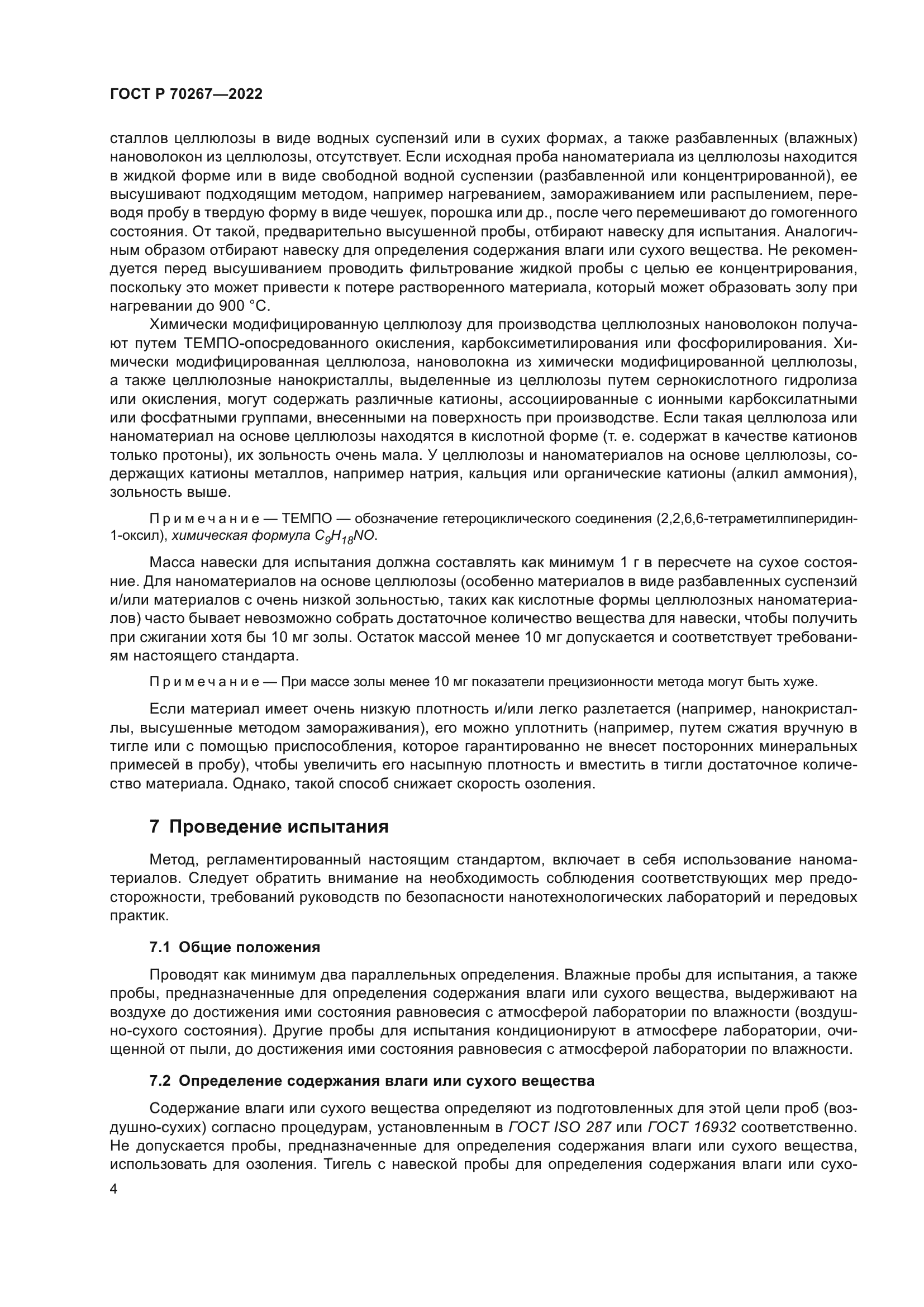

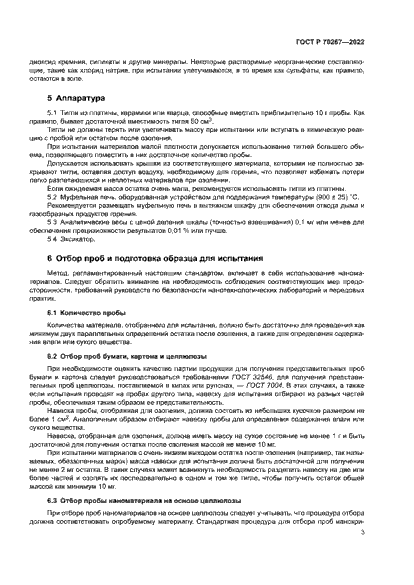

Текст ГОСТ Р 70267-2022



Другие ГОСТы

ГОСТ 10751-85 Бумага электропроводящая кабельная. Технические условия
ГОСТ 25013-81 Бумага электрохимическая импульсная. Технические условия
ГОСТ 22982-78 Бумага электрохимическая. Технические условия
ГОСТ 7625-86 Бумага этикеточная. Технические условия
ГОСТ 30116-94 Бумага, картон и целлюлоза. Измерение коэффициента диффузного отражения
ГОСТ Р ИСО 1762-2013 Бумага, картон и целлюлоза. Метод определения остатка (золы) при прокаливании при 525 (С)
ГОСТ Р ИСО 1762-2022 Бумага, картон и целлюлоза. Метод определения остатка (золы) при прокаливании при 525 °С
ГОСТ 13525.18-70 Бумага. Метод определения промокаемости
ГОСТ 24356-80 Бумага. Метод определения печатных свойств
ГОСТ 8434-77 Бумага. Метод определения массовой доли мышьяка
ГОСТ 13525.10-78 Бумага. Метод определения массовой доли меди
ГОСТ 12783-91 Бумага. Метод определения коэффициета электрического сопротивления
ГОСТ 13525.9-68 Бумага. Метод определения дырчатости
ГОСТ 12604-77 Бумага. Метод определения впитываемости при полном погружении

Дополнительная информация

Английское название
Введен в действие	01.01.2023
Дата издания	19.08.2022
