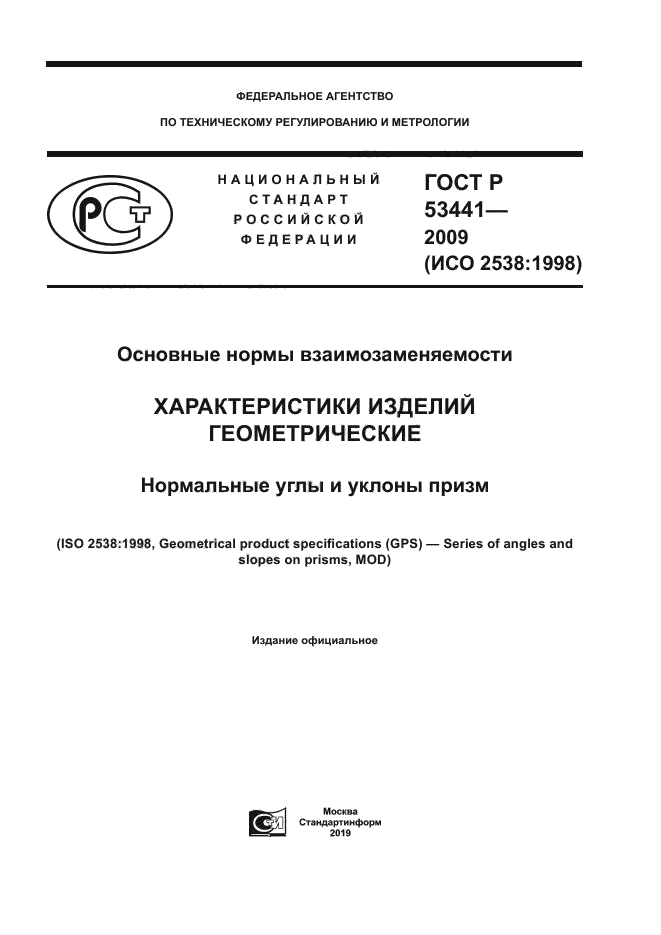

ГОСТ Р 53441-2009

Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Нормальные углы и уклоны призм

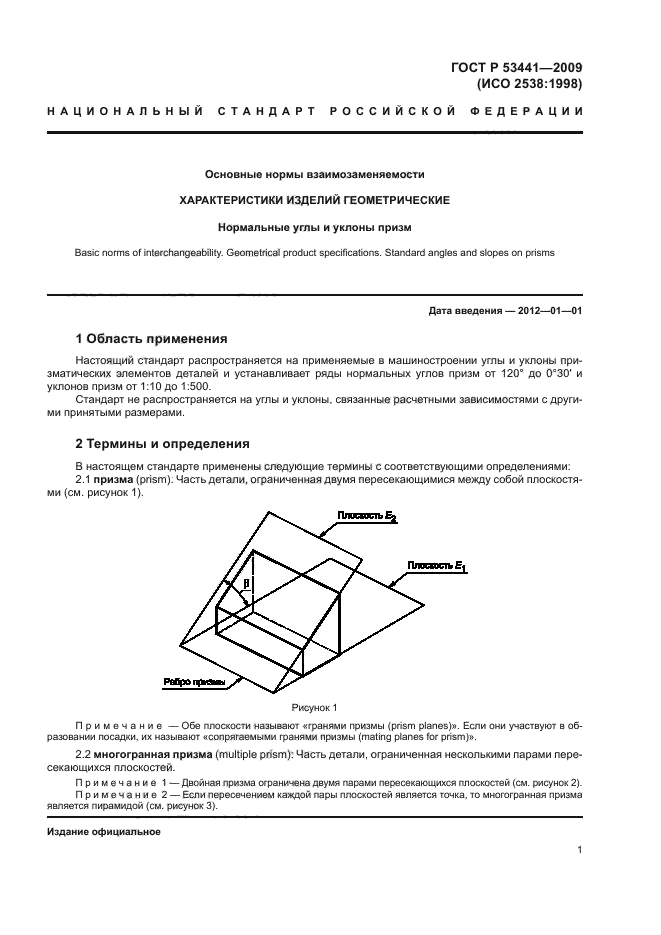

действующий Настоящий стандарт распространяется на применяемые в машиностроении углы и уклоны призматических элементов деталей и устанавливает ряды нормальных углов призм от 120 град. до 0 град. 30' и уклонов призм от 1:10 до 1:500. Стандарт не распространяется на углы и уклоны, связанные расчетными зависимостями с другими принятыми размерами

Текст ГОСТ Р 53441-2009



Другие ГОСТы

ГОСТ 24069-80 Основные нормы взаимозаменяемости. Соединения шпоночные с тангенциальными нормальными шпонками. Размеры сечений шпонок и пазов. Допуски и посадки
ГОСТ 24070-80 Основные нормы взаимозаменяемости. Соединения шпоночные с тангенциальными усиленными шпонками. Размеры сечений шпонок и пазов. Допуски и посадки
ГОСТ 24069-97 Основные нормы взаимозаменяемости. Тангенциальные шпонки и шпоночные пазы
ГОСТ Р 53442-2009 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Допуски формы, ориентации, месторасположения и биения
ГОСТ Р 55144-2012 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Назначение размеров допусков для конусов
ГОСТ Р 55145-2012 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Назначение размеров и допусков для нежестких деталей
ГОСТ Р 53440-2009 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Нормальные конусности и углы конусов
ГОСТ 29175-91 Основные нормы взаимозаменяемости. Шпонки призматические низкие и шпоночные пазы. Размеры и допуски
ГОСТ Р 50536-93 Основные нормы взаимозаменяемости. Шпонки клиновые низкие с головкой и без головки и шпоночные пазы. Размеры и допуски
ГОСТ Р 53089-2008 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Установление позиционных допусков
ГОСТ Р 53442-2015 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Установление геометрических допусков. Допуски формы, ориентации, месторасположения и биения
ГОСТ Р 53090-2008 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Требования максимума материала, минимума материала и взаимодействия
ГОСТ 25347-2013 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Ряды допусков, предельные отклонения отверстий и валов
ГОСТ 25346-2013 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Основные положения, допуски, отклонения и посадки

Дополнительная информация

Английское название
Введен в действие	01.01.2012
Дата издания	05.12.2019
