ГОСТ Р 53442-2009
Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Допуски формы, ориентации, месторасположения и биения
заменён Настоящий стандарт распространяется на нормирование геометрических характеристик изделий и устанавливает определения и правила указания на чертежах допусков формы, ориентации, месторасположения и биения
Текст ГОСТ Р 53442-2009
![](../../DataTN/498/49808/0.gif)
![](../../DataTN/498/49808/1.gif)
![](../../DataTN/498/49808/2.gif)
![](../../DataTN/498/49808/3.gif)
![](../../DataTN/498/49808/4.gif)
![](../../DataTN/498/49808/5.gif)
![](../../DataTN/498/49808/6.gif)
![](../../DataTN/498/49808/7.gif)
![](../../DataTN/498/49808/8.gif)
![](../../DataTN/498/49808/9.gif)
![](../../DataTN/498/49808/10.gif)
![](../../DataTN/498/49808/11.gif)
![](../../DataTN/498/49808/12.gif)
![](../../DataTN/498/49808/13.gif)
![](../../DataTN/498/49808/14.gif)

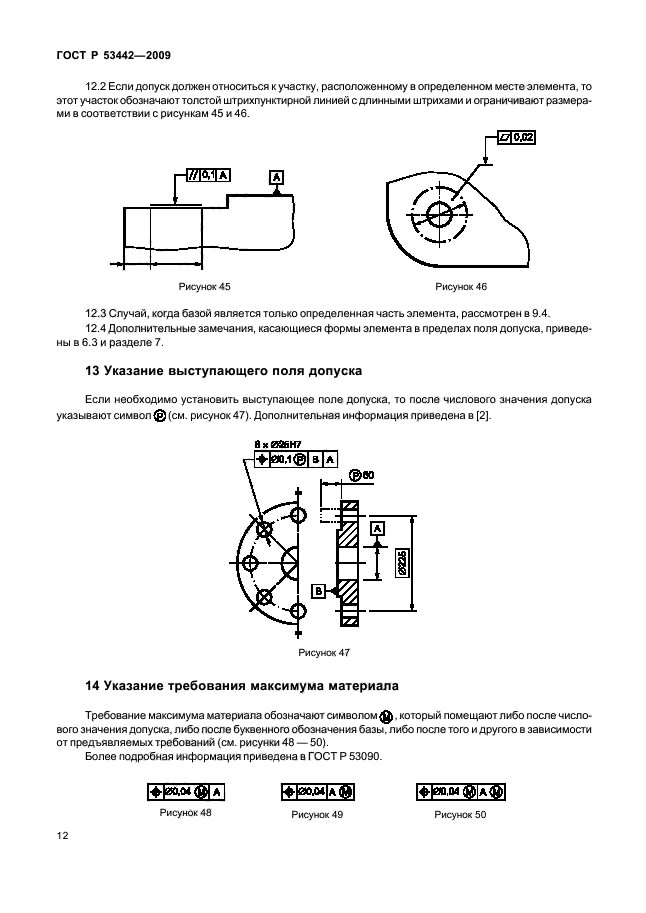

![](../../DataTN/498/49808/15.gif)
![](../../DataTN/498/49808/16.gif)
![](../../DataTN/498/49808/17.gif)
![](../../DataTN/498/49808/18.gif)
![](../../DataTN/498/49808/19.gif)
![](../../DataTN/498/49808/20.gif)
![](../../DataTN/498/49808/21.gif)
![](../../DataTN/498/49808/22.gif)
![](../../DataTN/498/49808/23.gif)
![](../../DataTN/498/49808/24.gif)
![](../../DataTN/498/49808/25.gif)

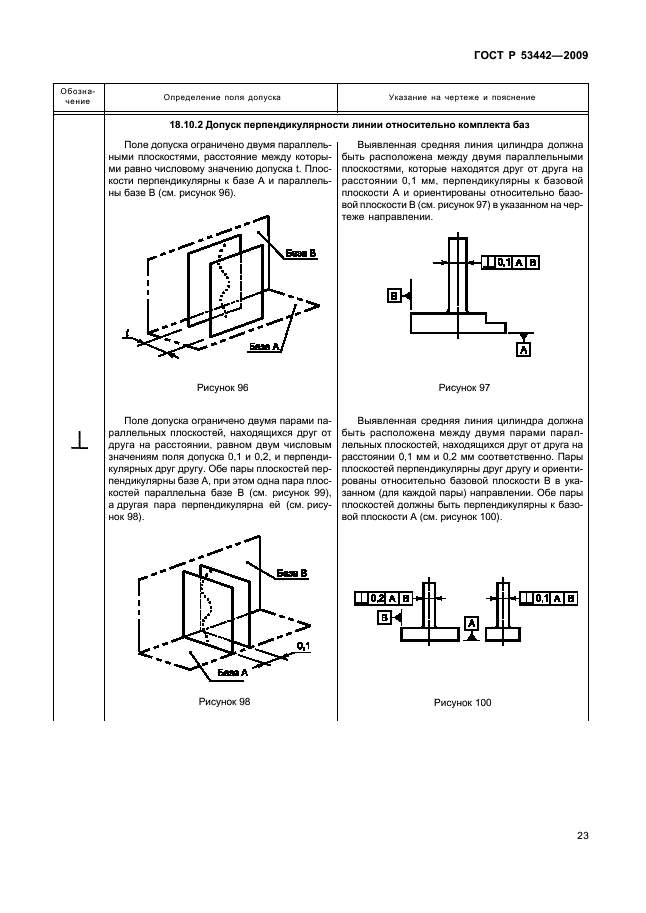

![](../../DataTN/498/49808/26.gif)
![](../../DataTN/498/49808/27.gif)
![](../../DataTN/498/49808/28.gif)
![](../../DataTN/498/49808/29.gif)
![](../../DataTN/498/49808/30.gif)

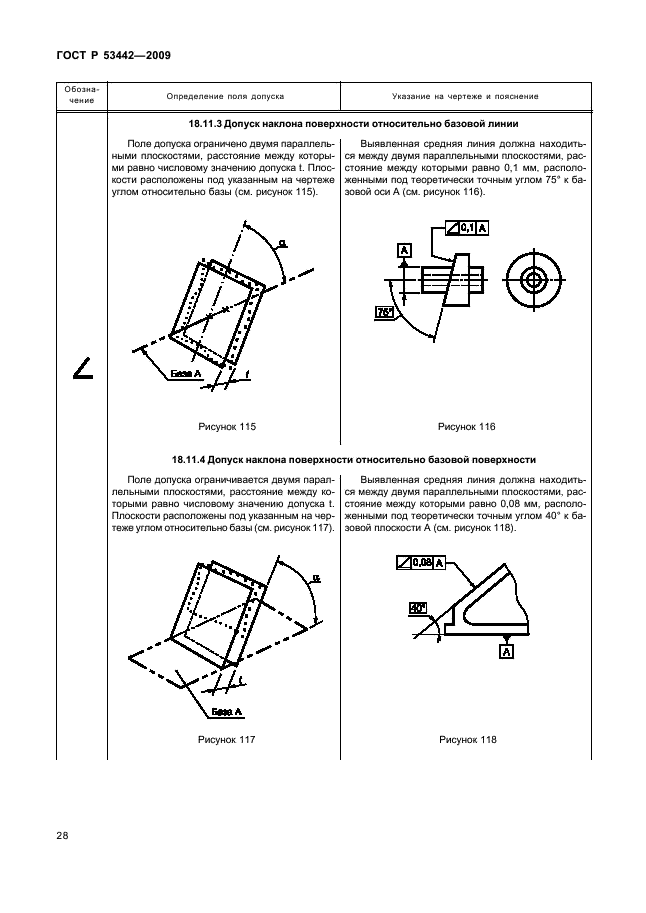

![](../../DataTN/498/49808/31.gif)
![](../../DataTN/498/49808/32.gif)
![](../../DataTN/498/49808/33.gif)

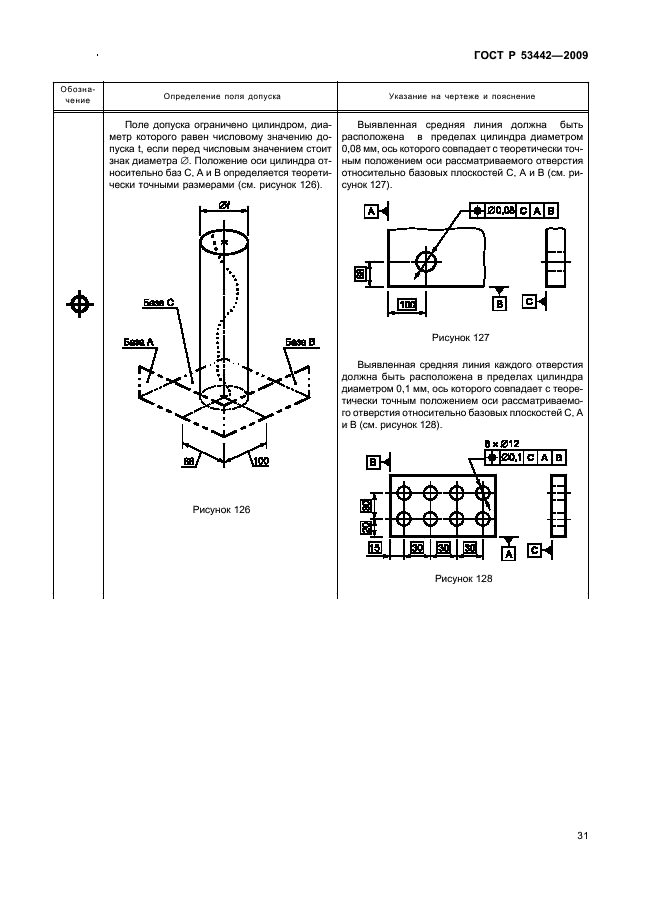

![](../../DataTN/498/49808/34.gif)
![](../../DataTN/498/49808/35.gif)
![](../../DataTN/498/49808/36.gif)

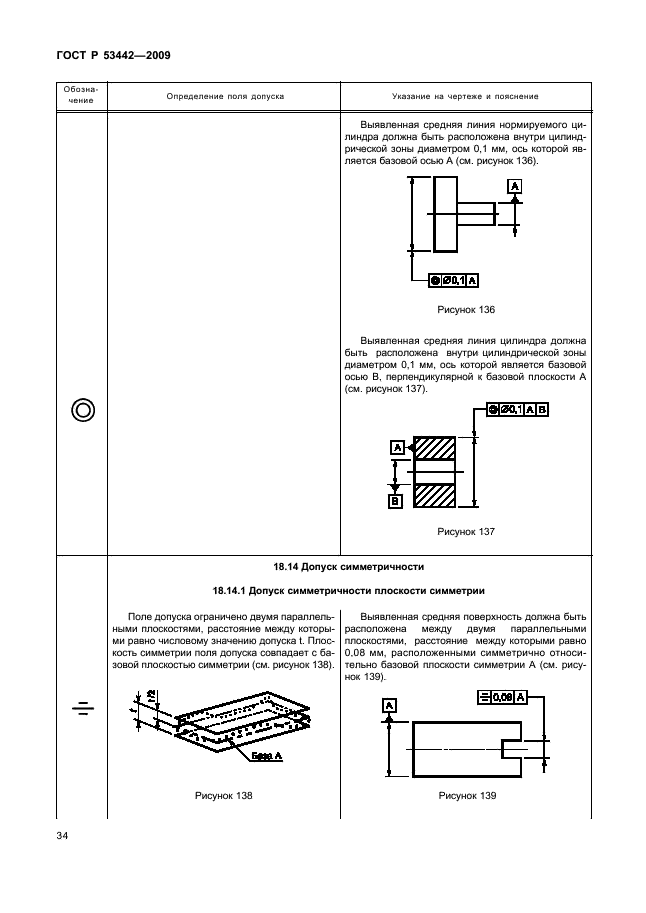

![](../../DataTN/498/49808/37.gif)
![](../../DataTN/498/49808/38.gif)

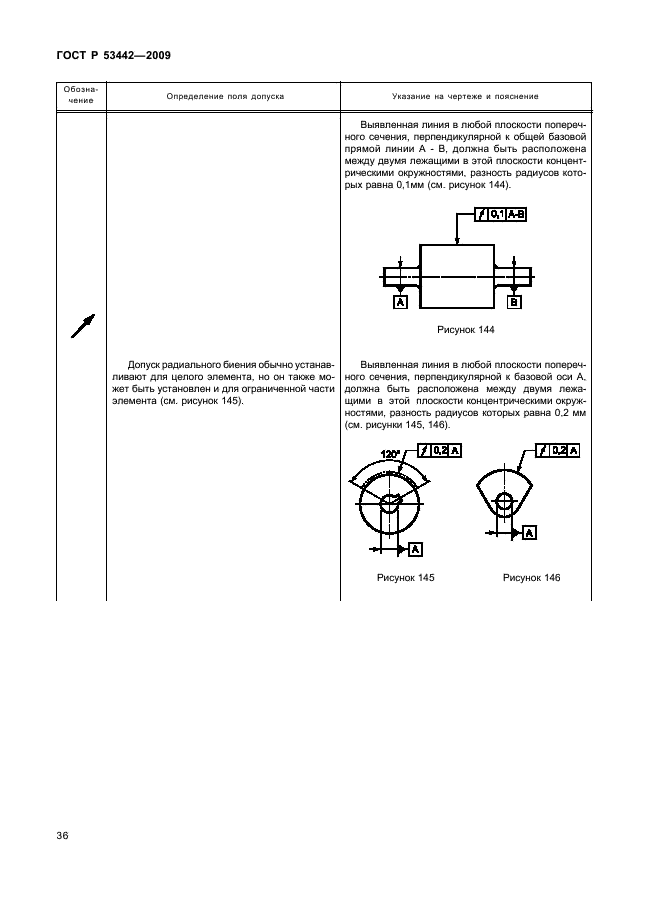

![](../../DataTN/498/49808/39.gif)

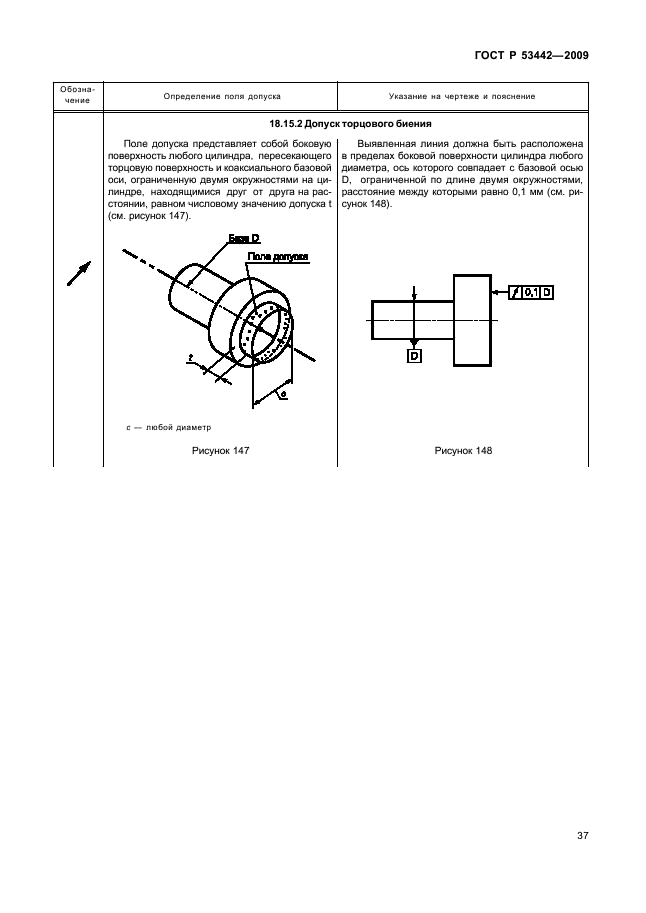

![](../../DataTN/498/49808/40.gif)
![](../../DataTN/498/49808/41.gif)
![](../../DataTN/498/49808/42.gif)
![](../../DataTN/498/49808/43.gif)
![](../../DataTN/498/49808/44.gif)
![](../../DataTN/498/49808/45.gif)
![](../../DataTN/498/49808/46.gif)
![](../../DataTN/498/49808/47.gif)

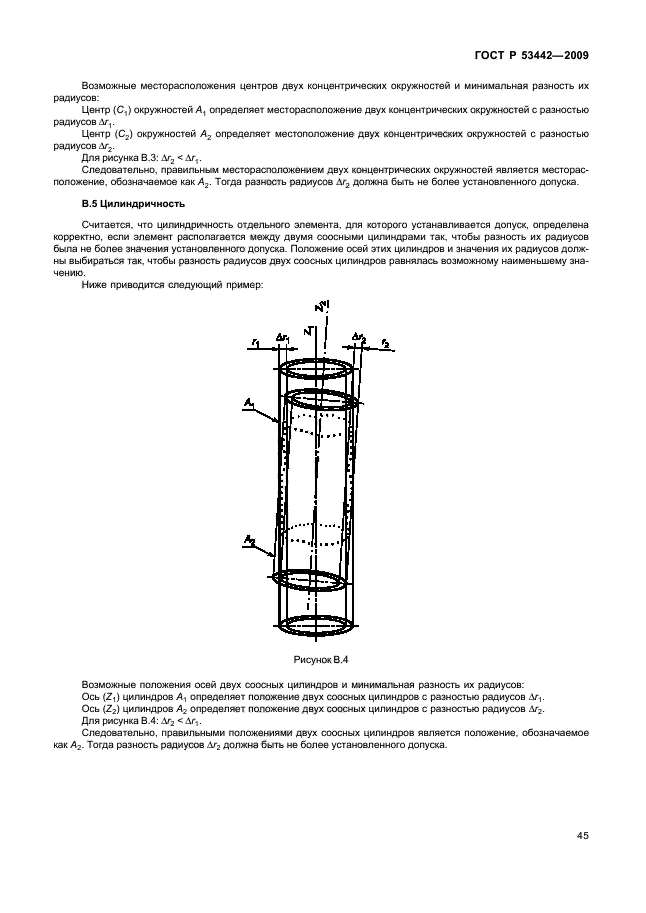

![](../../DataTN/498/49808/48.gif)
![](../../DataTN/498/49808/49.gif)
![](../../DataTN/498/49808/50.gif)
