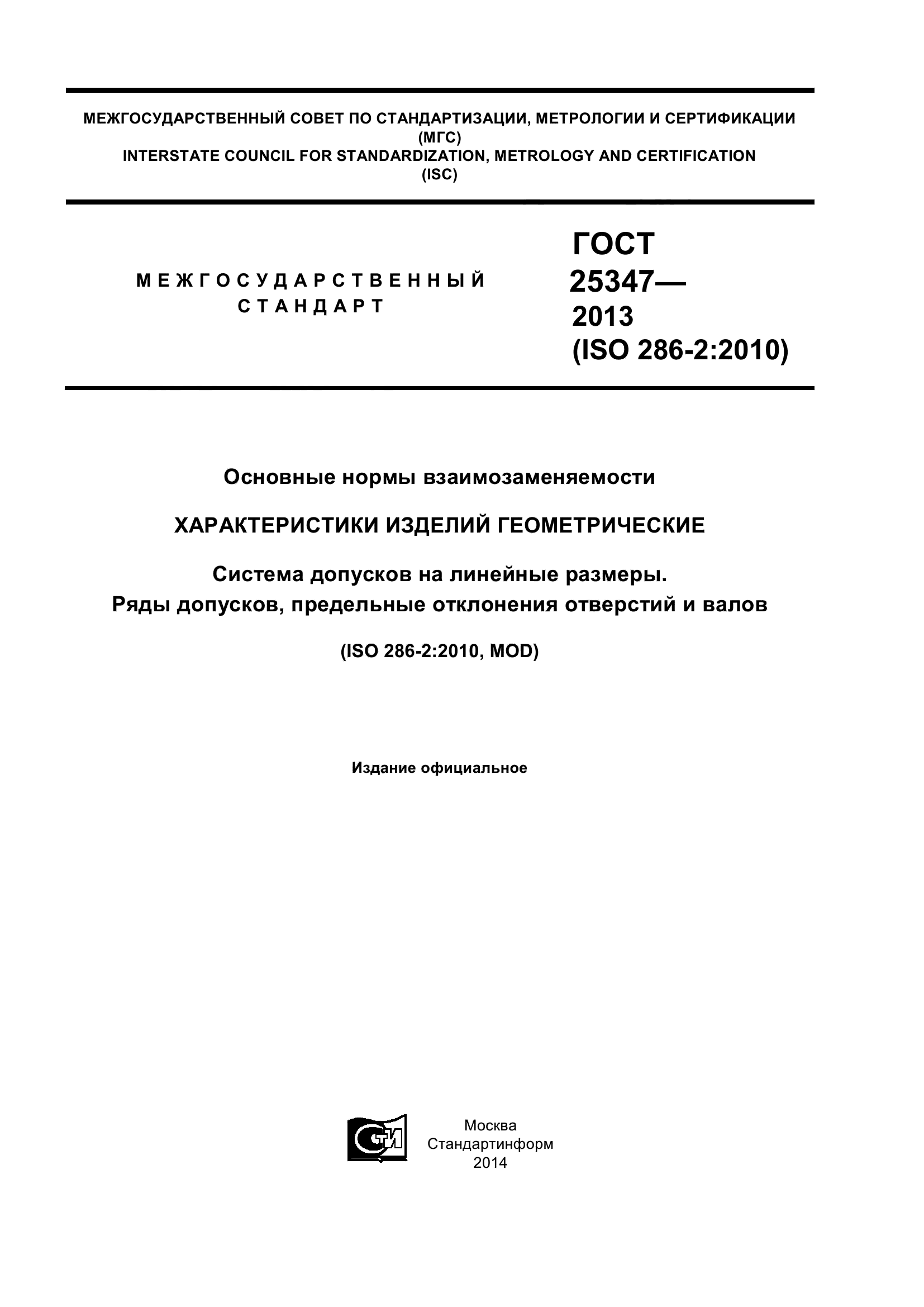

ГОСТ 25347-2013
Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Ряды допусков, предельные отклонения отверстий и валов

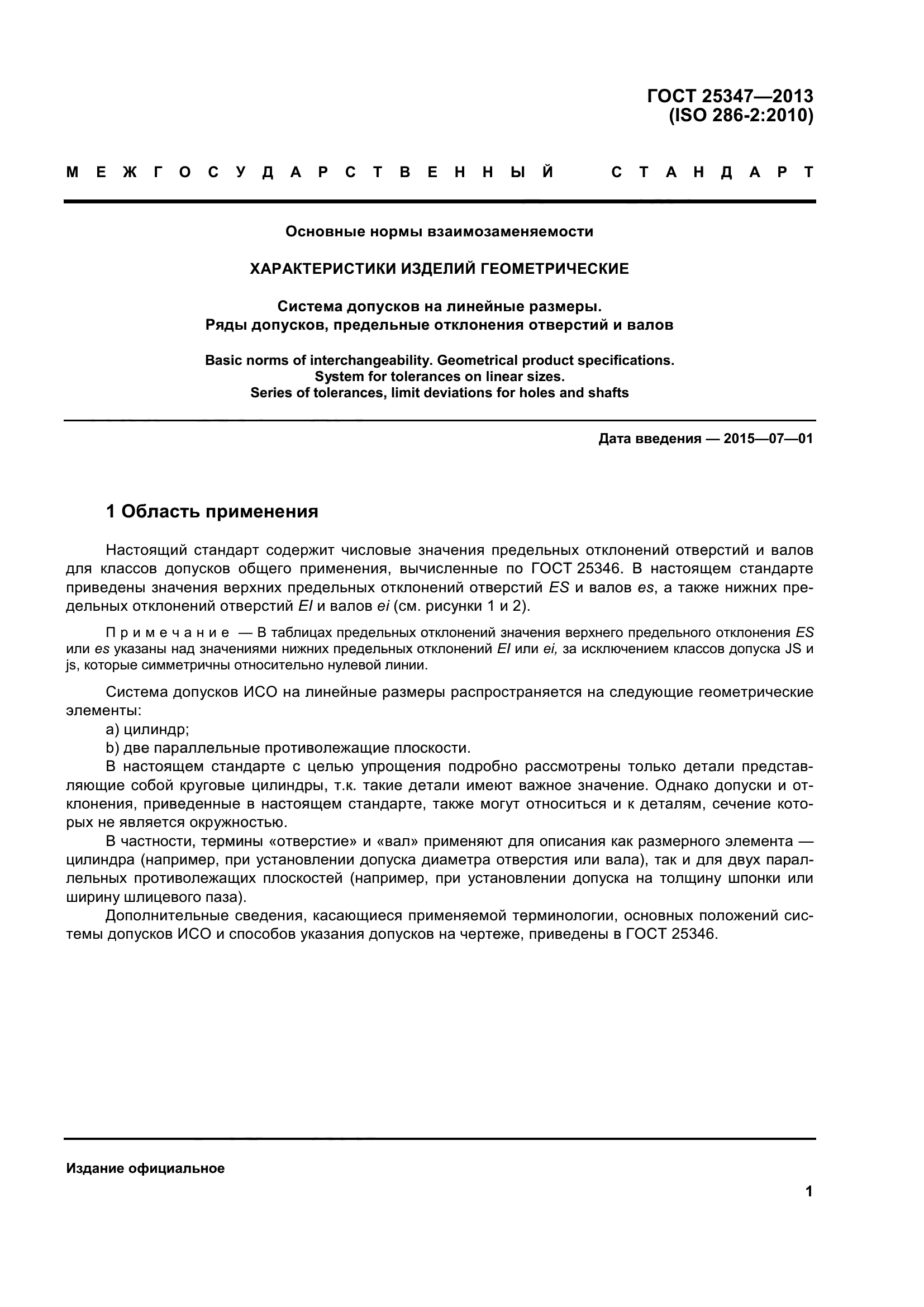

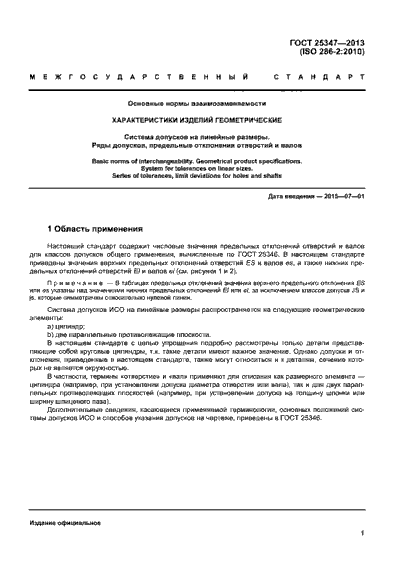

действующий Настоящий стандарт содержит числовые значения предельных отклонений отверстий и валов для классов допусков общего применения, вычисленные по ГОСТ 25346. В настоящем стандарте приведены значения верхних предельных отклонений отверстий ES и валов es, а также нижних предельных отклонений отверстий EI и валов ei. Система допусков ИСО на линейные размеры распространяется на следующие геометрические элементы: а) цилиндр; b) две параллельные противолежащие плоскости. В настоящем стандарте с целью упрощения подробно рассмотрены только детали представляющие собой круговые цилиндры, т.к. такие детали имеют важное значение. Однако допуски и отклонения, приведенные в настоящем стандарте, также могут относиться и к деталям, сечение которых не является окружностью

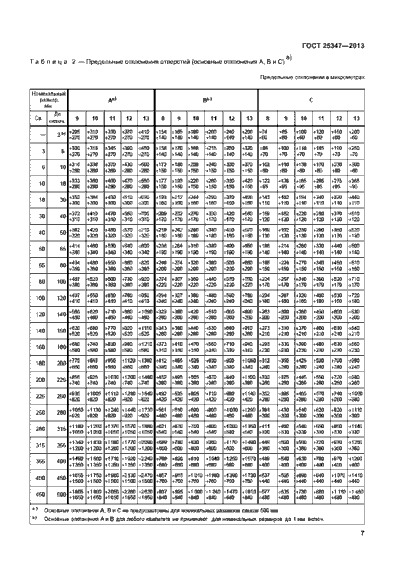

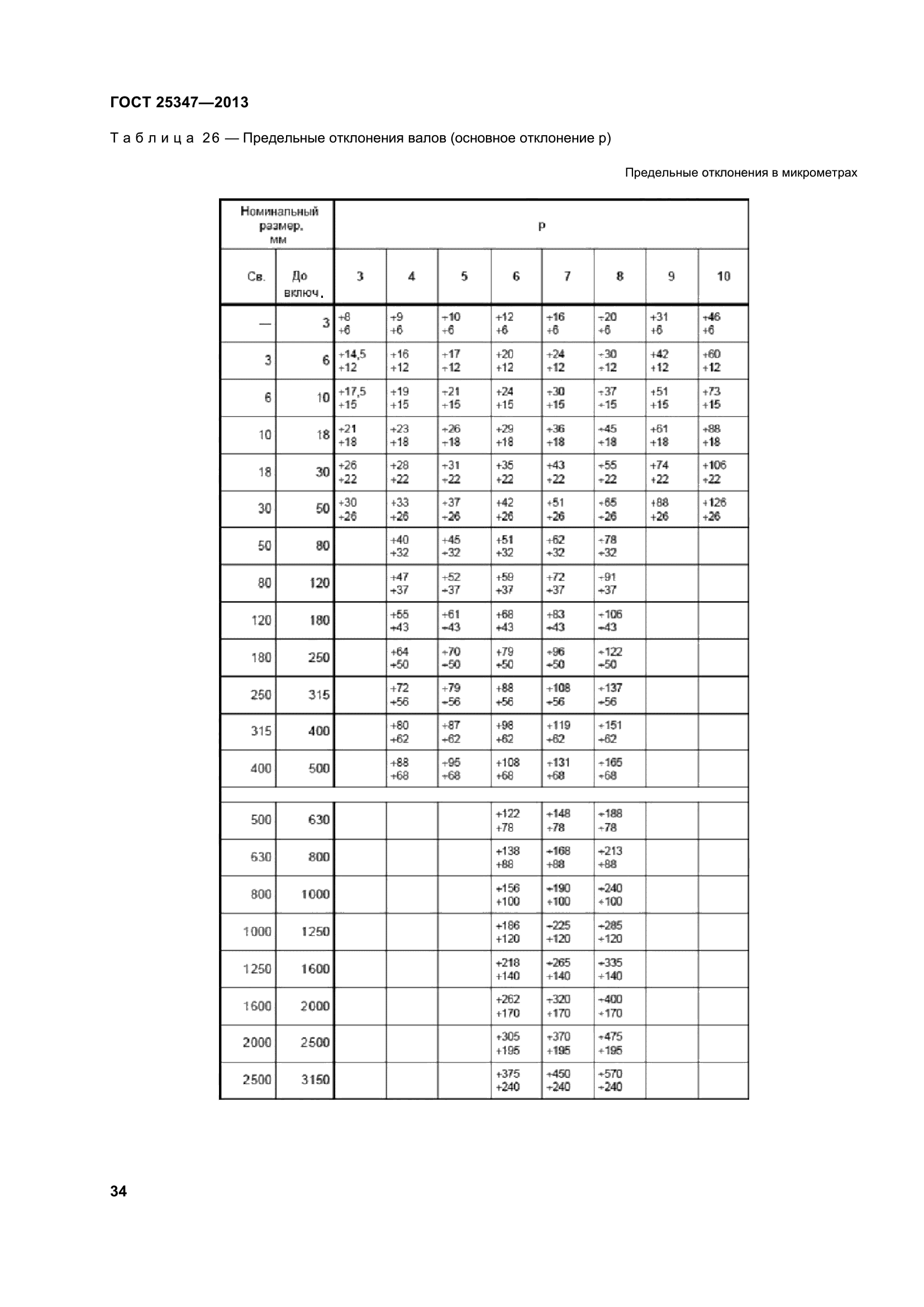

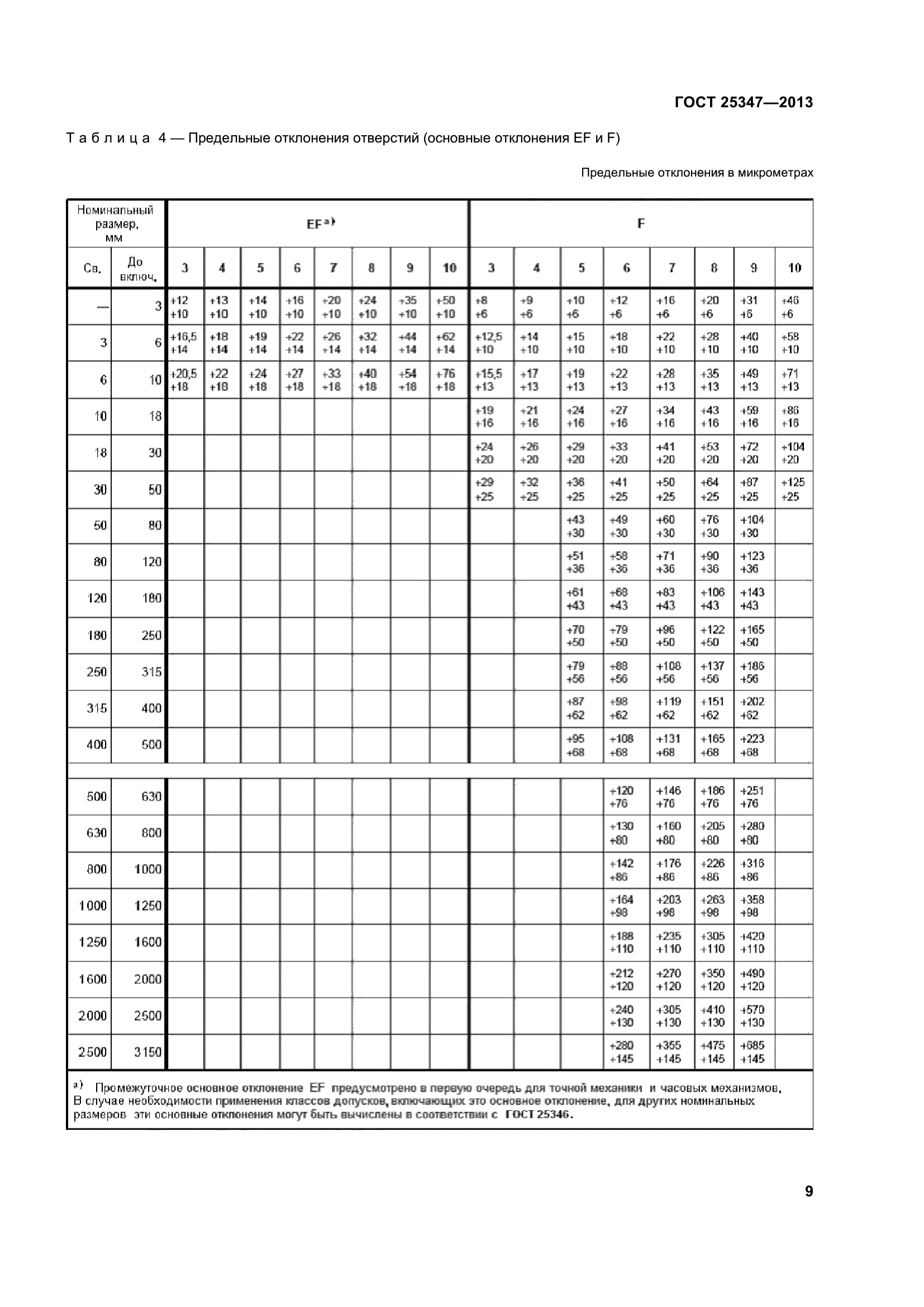

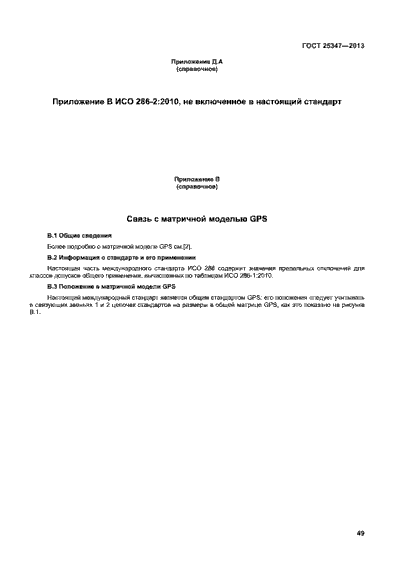

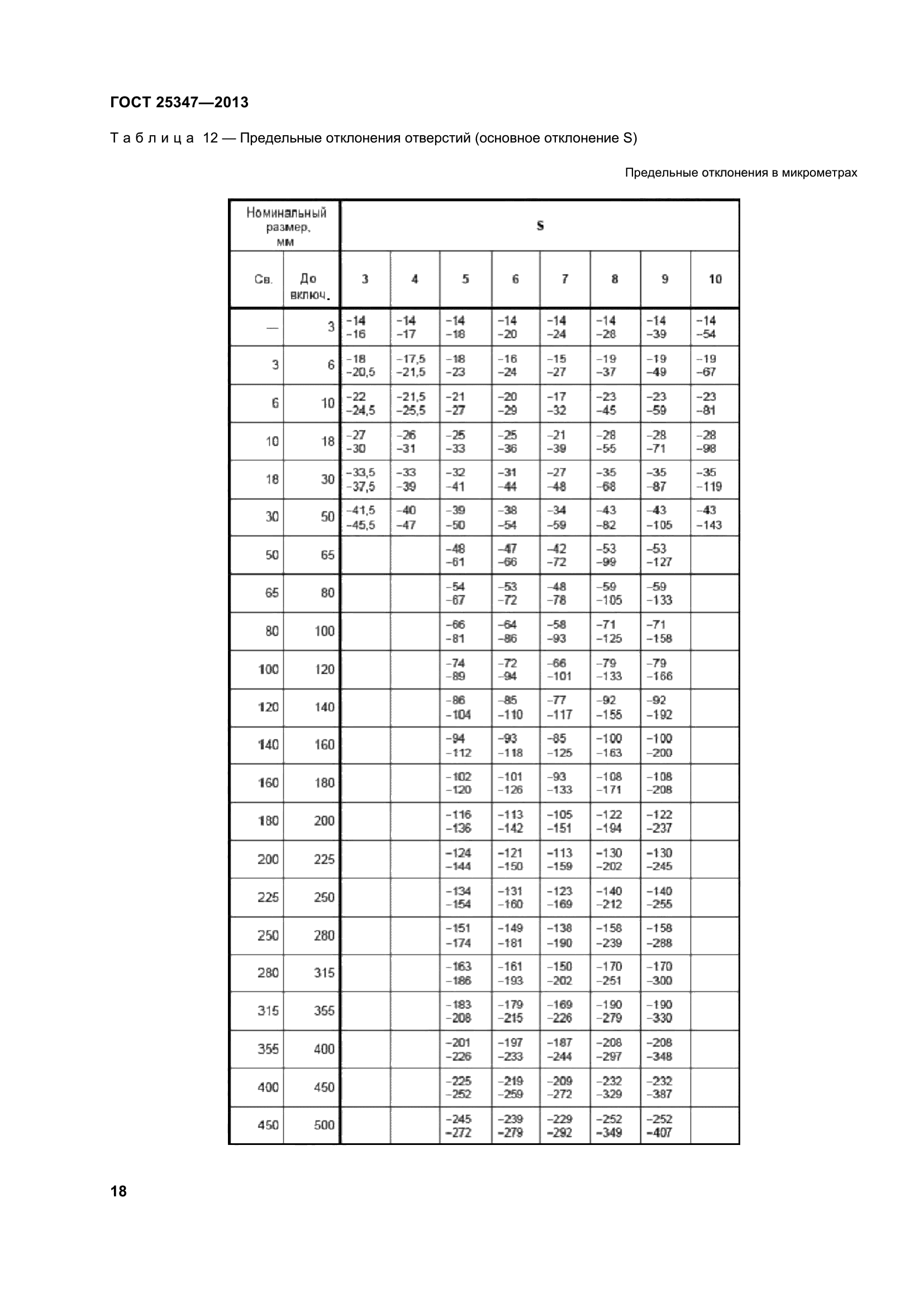

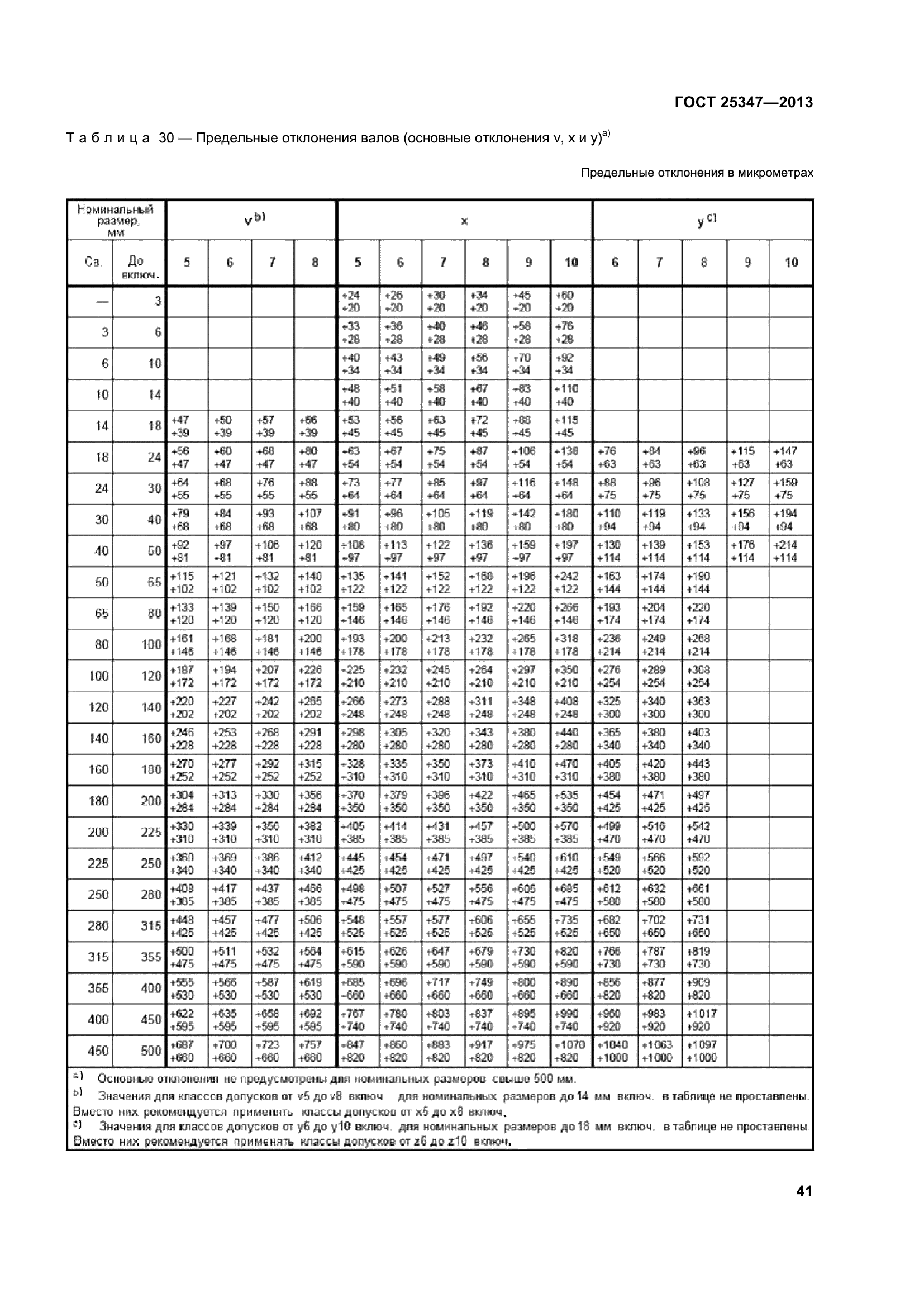

Текст ГОСТ 25347-2013

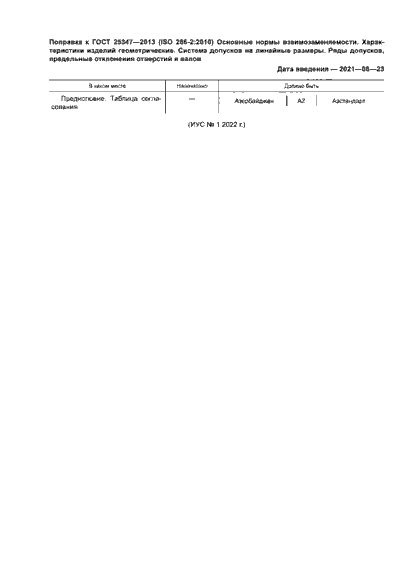

Поправка к ГОСТ 25347-2013 от 27.12.2021
Поправка к ГОСТ 25347-2013 от 25.01.2022
![](../../DataTN/569/56937/0.gif)
![](../../DataTN/569/56937/1.gif)
![](../../DataTN/569/56937/2.gif)
![](../../DataTN/569/56937/3.gif)
![](../../DataTN/569/56937/4.gif)
![](../../DataTN/569/56937/5.gif)
![](../../DataTN/569/56937/6.gif)
![](../../DataTN/569/56937/7.gif)
![](../../DataTN/569/56937/8.gif)
![](../../DataTN/569/56937/9.gif)
![](../../DataTN/569/56937/10.gif)
![](../../DataTN/569/56937/11.gif)

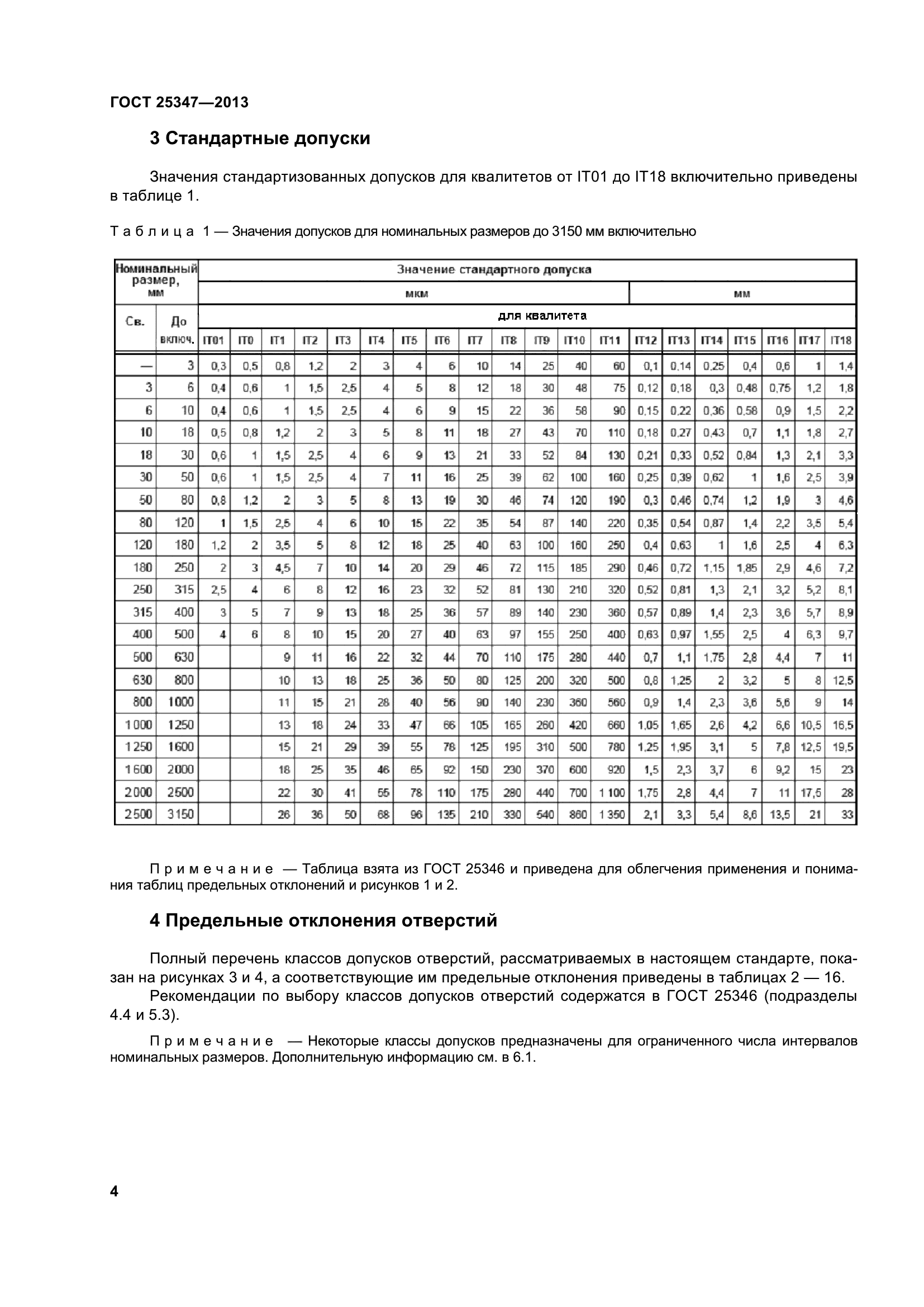

![](../../DataTN/569/56937/12.gif)
![](../../DataTN/569/56937/13.gif)

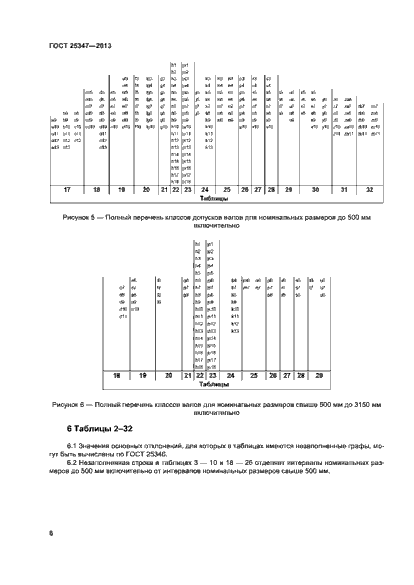

![](../../DataTN/569/56937/14.gif)

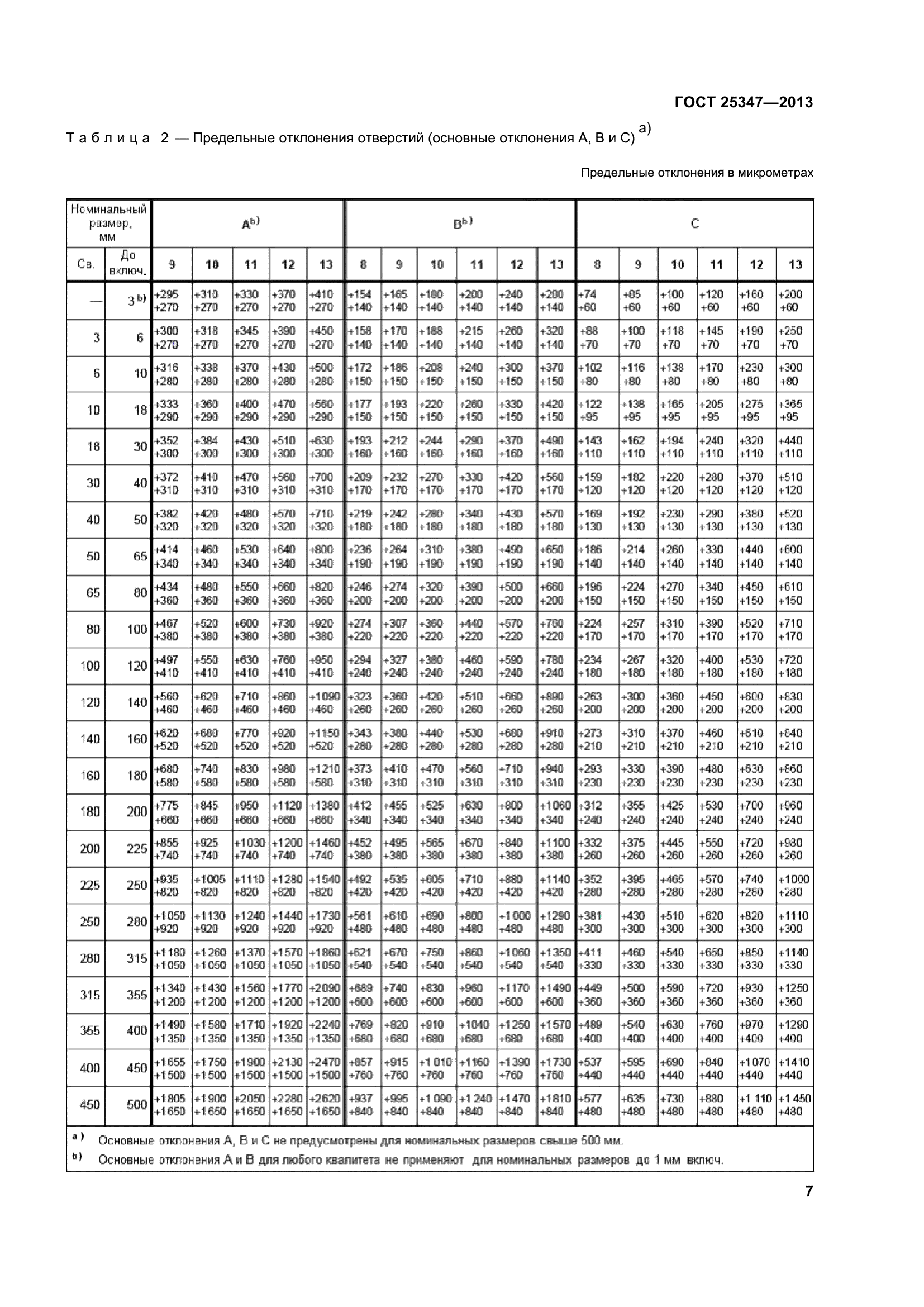

![](../../DataTN/569/56937/15.gif)

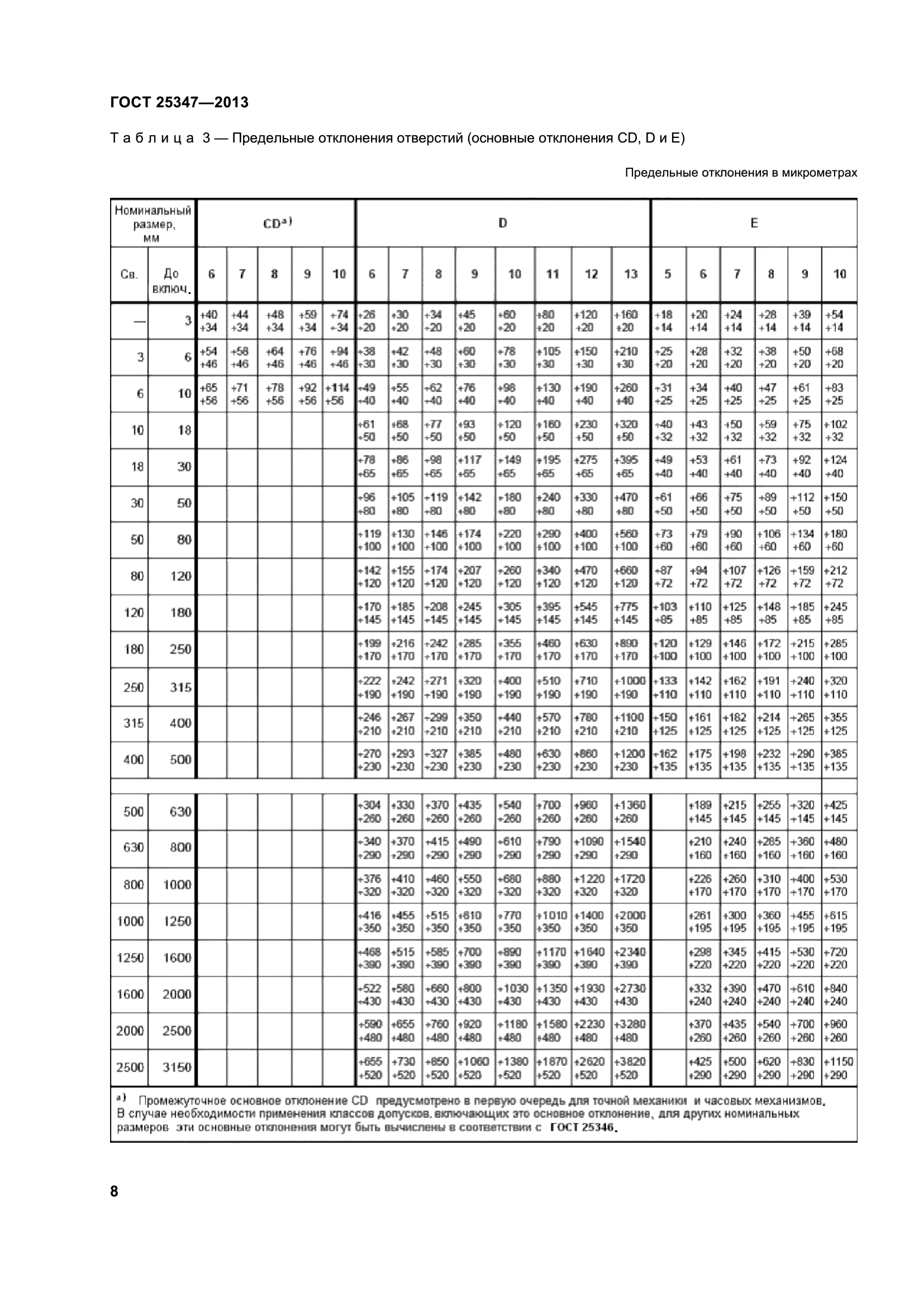

![](../../DataTN/569/56937/16.gif)
![](../../DataTN/569/56937/17.gif)
![](../../DataTN/569/56937/18.gif)
![](../../DataTN/569/56937/19.gif)
![](../../DataTN/569/56937/20.gif)
![](../../DataTN/569/56937/21.gif)
![](../../DataTN/569/56937/22.gif)

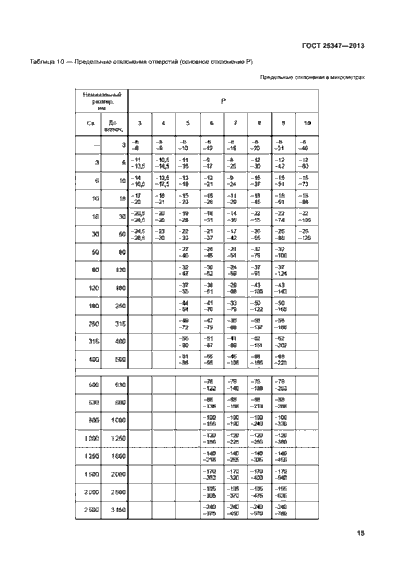

![](../../DataTN/569/56937/23.gif)

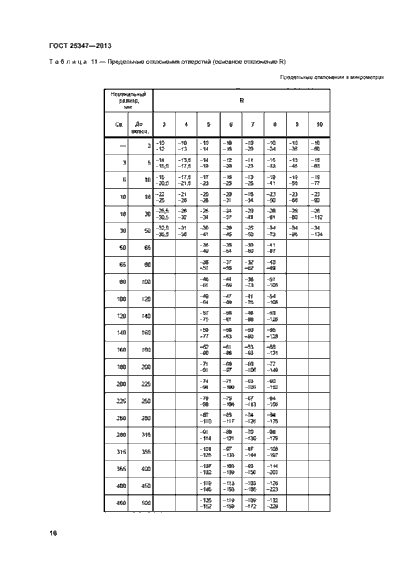

![](../../DataTN/569/56937/24.gif)

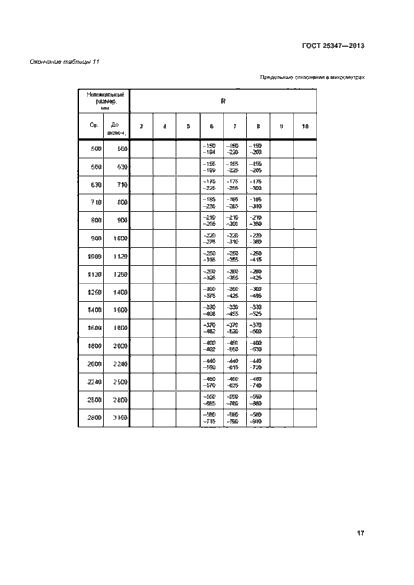

![](../../DataTN/569/56937/25.gif)
![](../../DataTN/569/56937/26.gif)
![](../../DataTN/569/56937/27.gif)

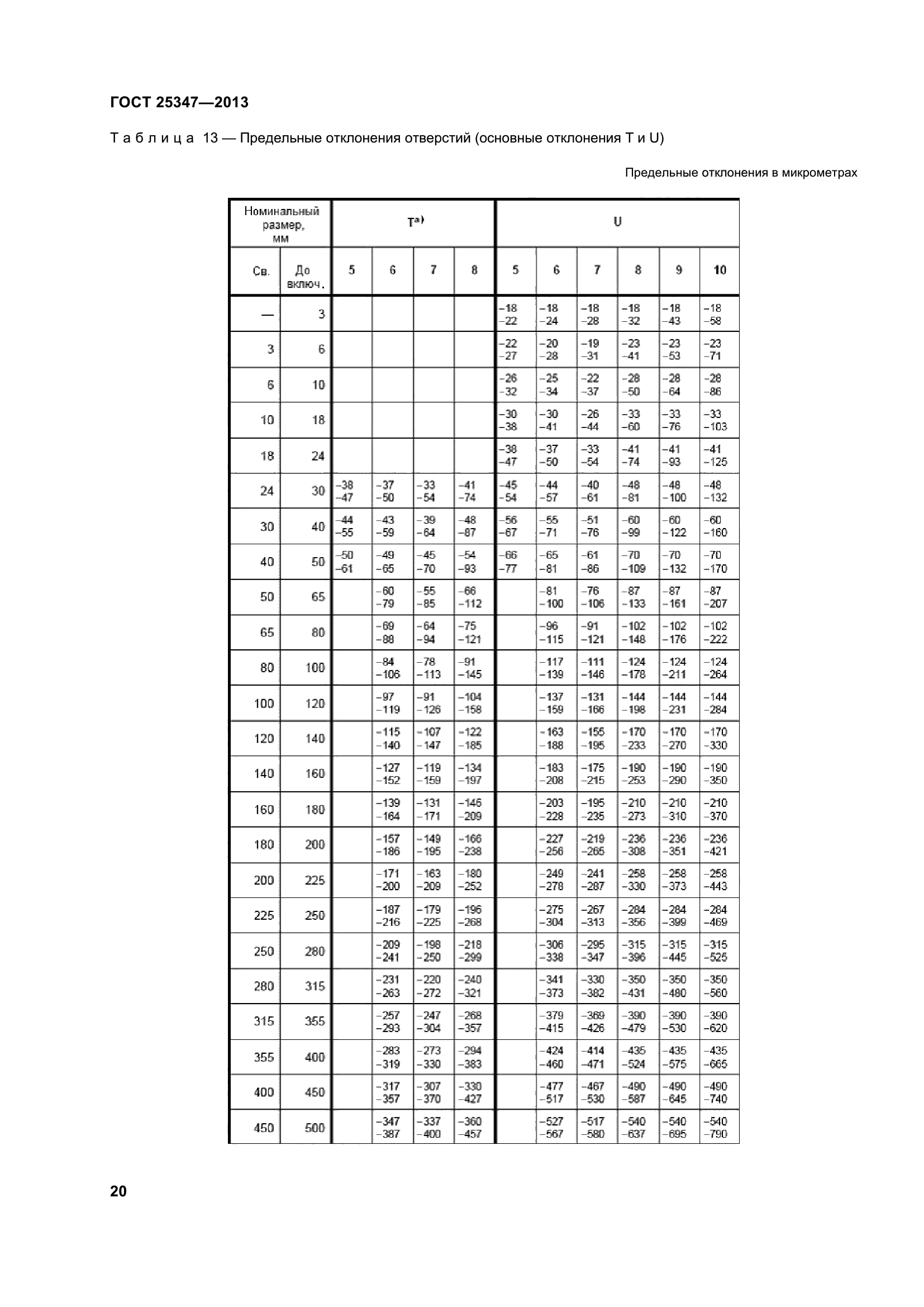

![](../../DataTN/569/56937/28.gif)

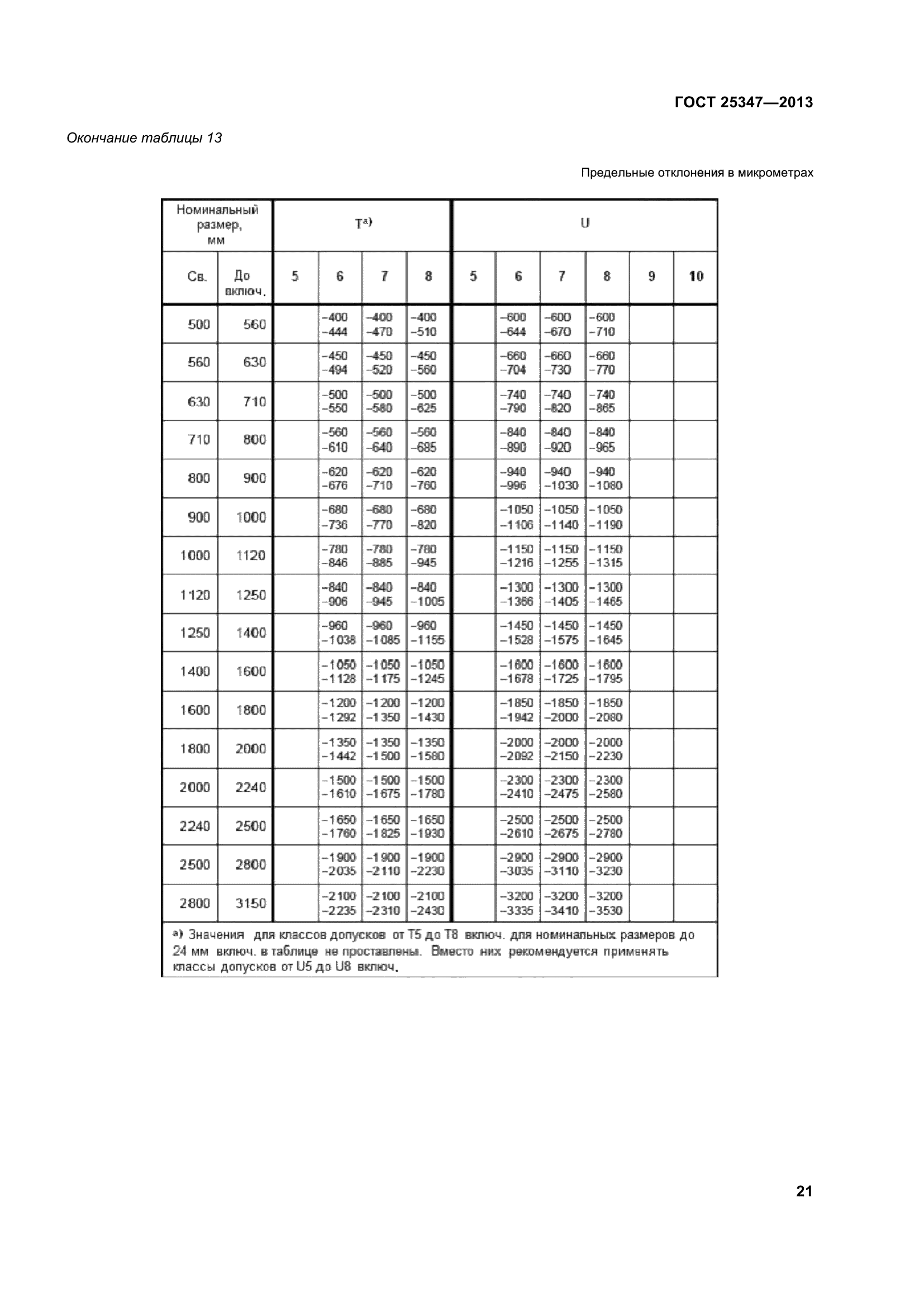

![](../../DataTN/569/56937/29.gif)

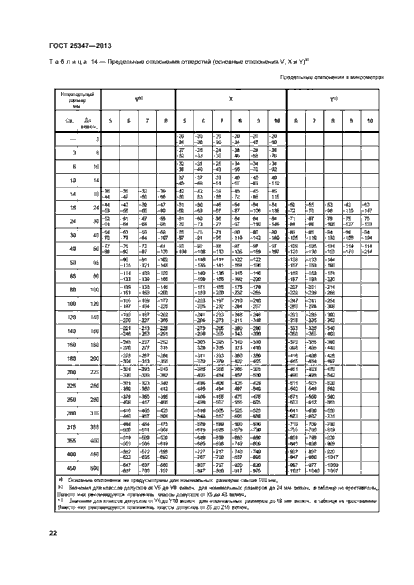

![](../../DataTN/569/56937/30.gif)
![](../../DataTN/569/56937/31.gif)
![](../../DataTN/569/56937/32.gif)

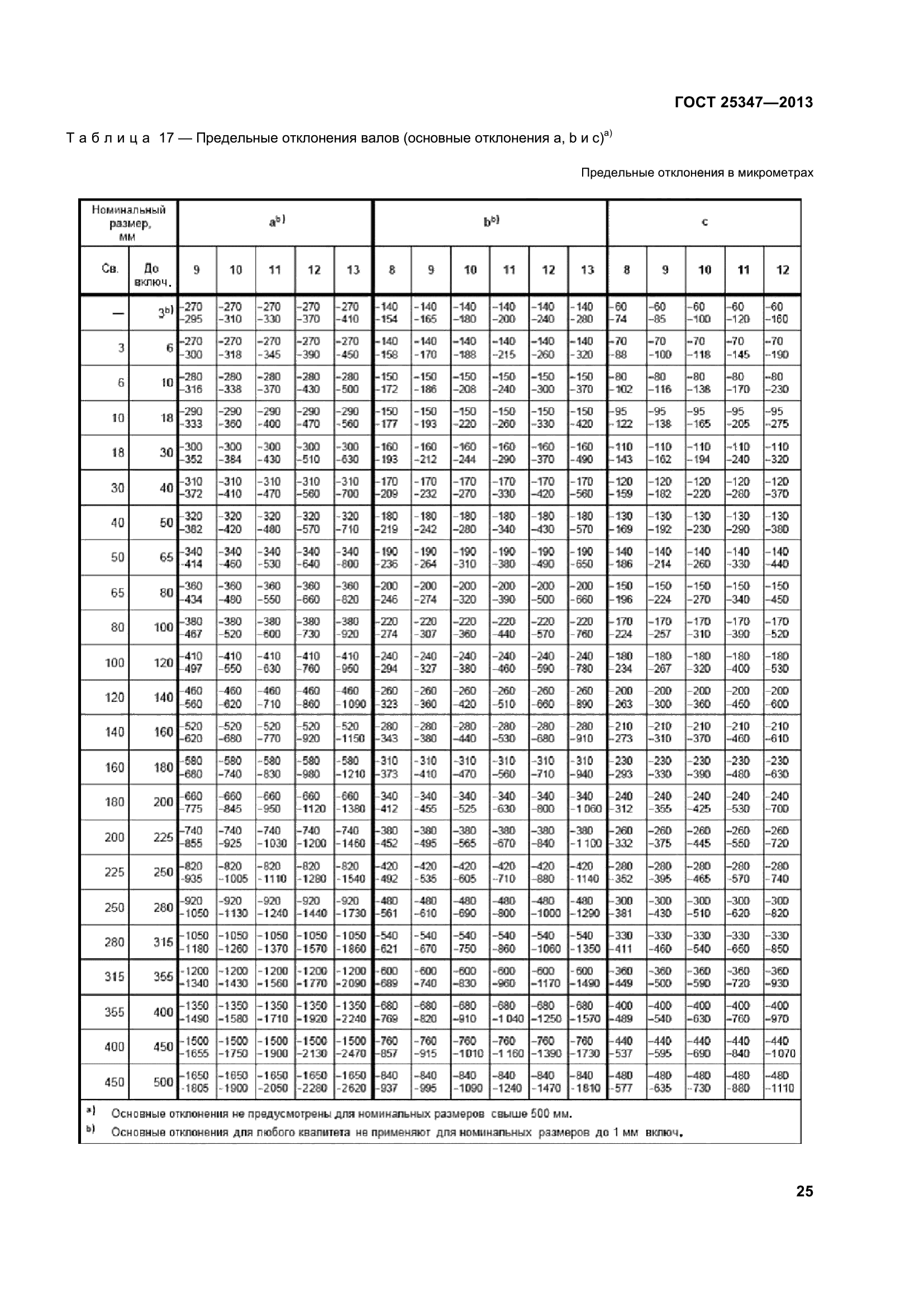

![](../../DataTN/569/56937/33.gif)

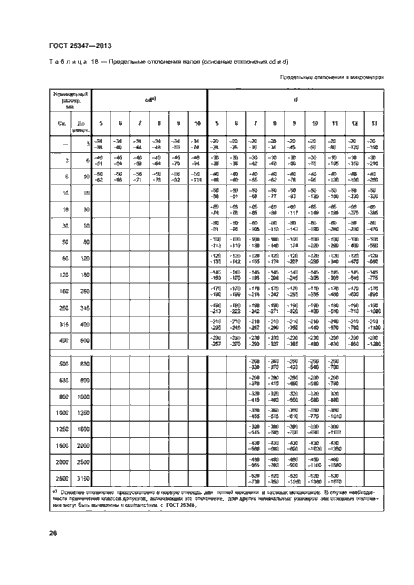

![](../../DataTN/569/56937/34.gif)

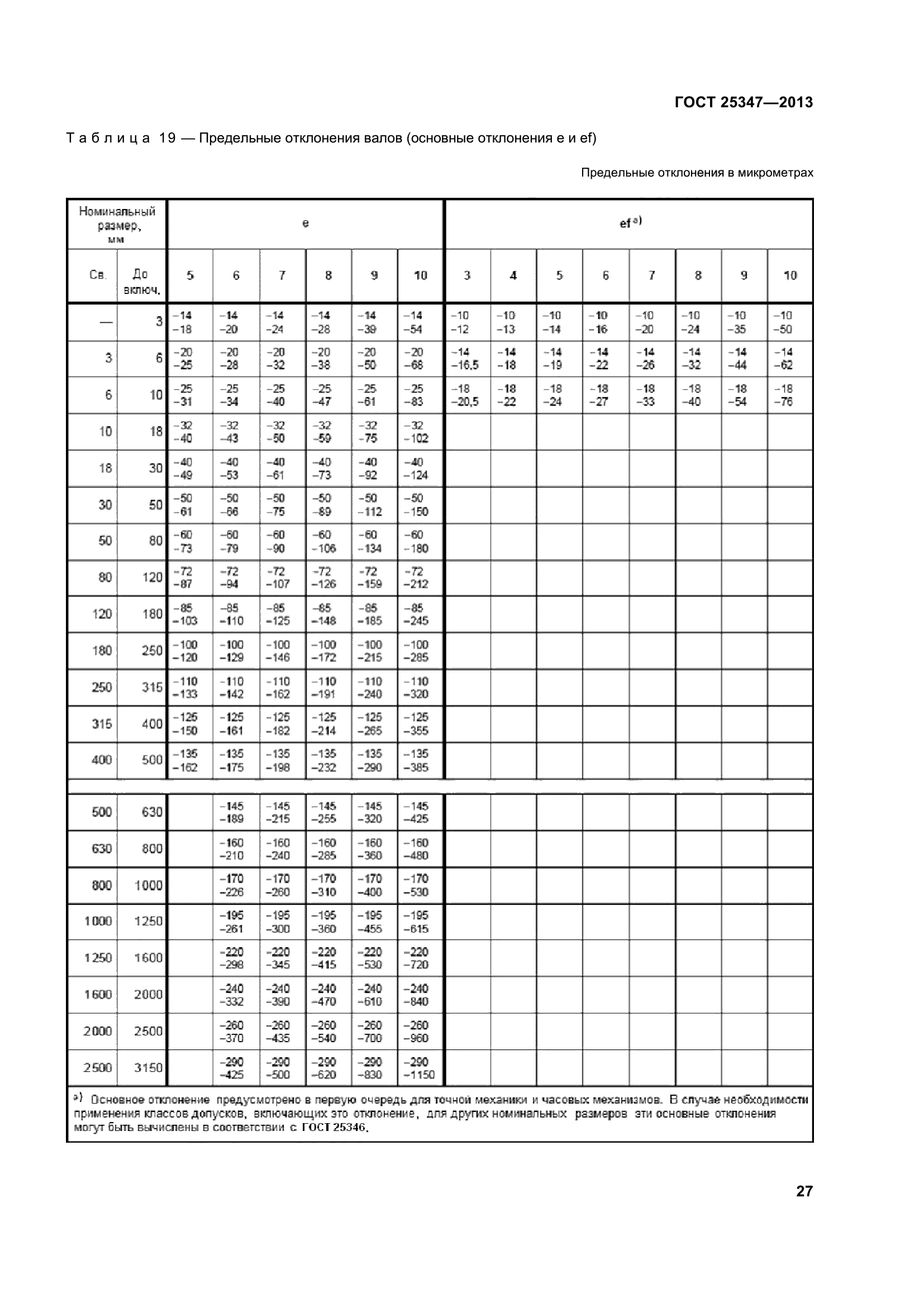

![](../../DataTN/569/56937/35.gif)

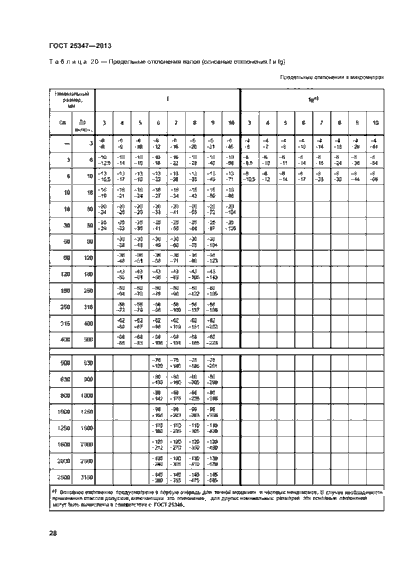

![](../../DataTN/569/56937/36.gif)

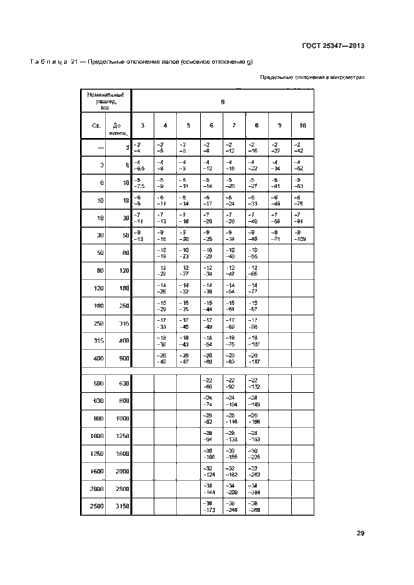

![](../../DataTN/569/56937/37.gif)

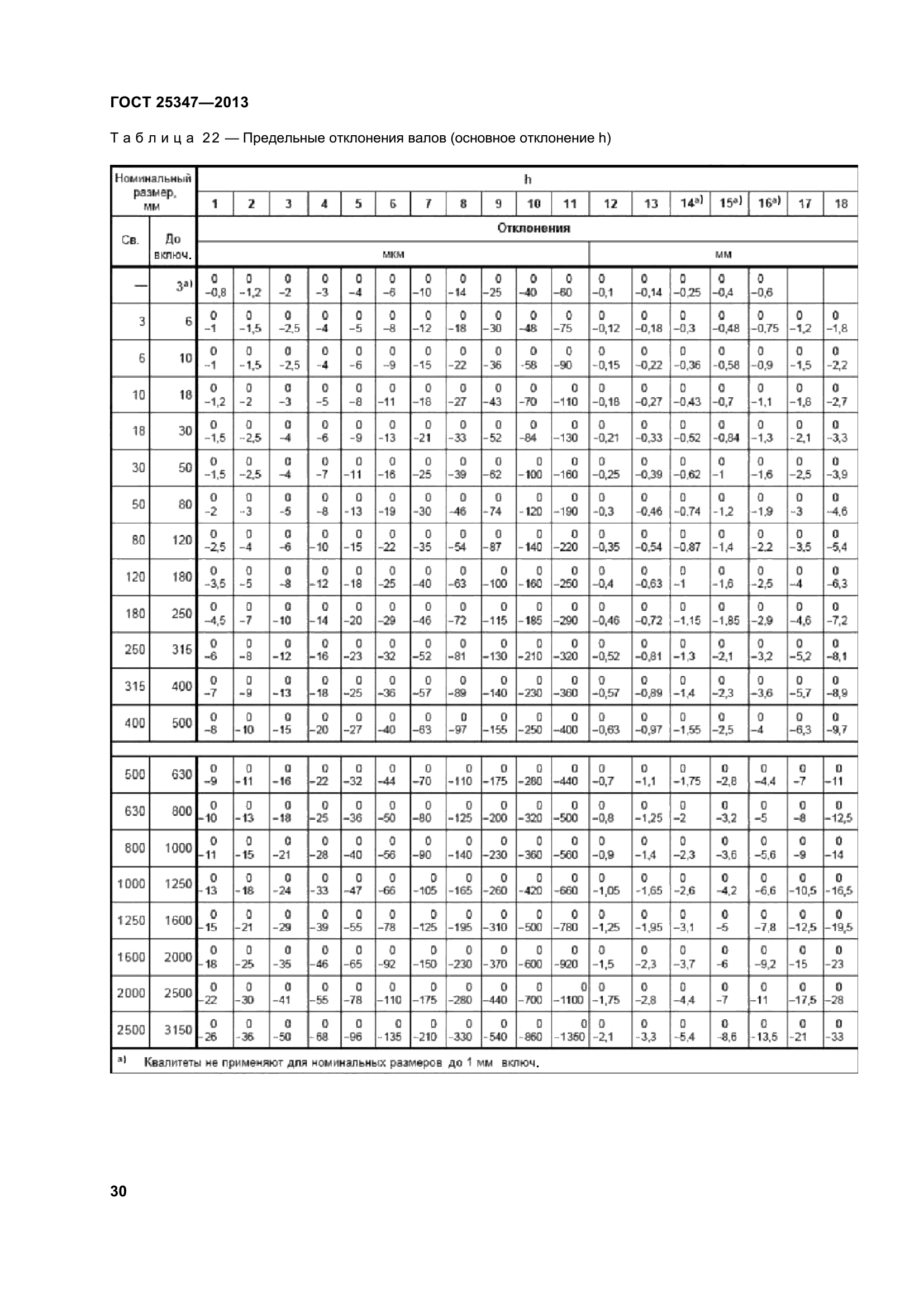

![](../../DataTN/569/56937/38.gif)

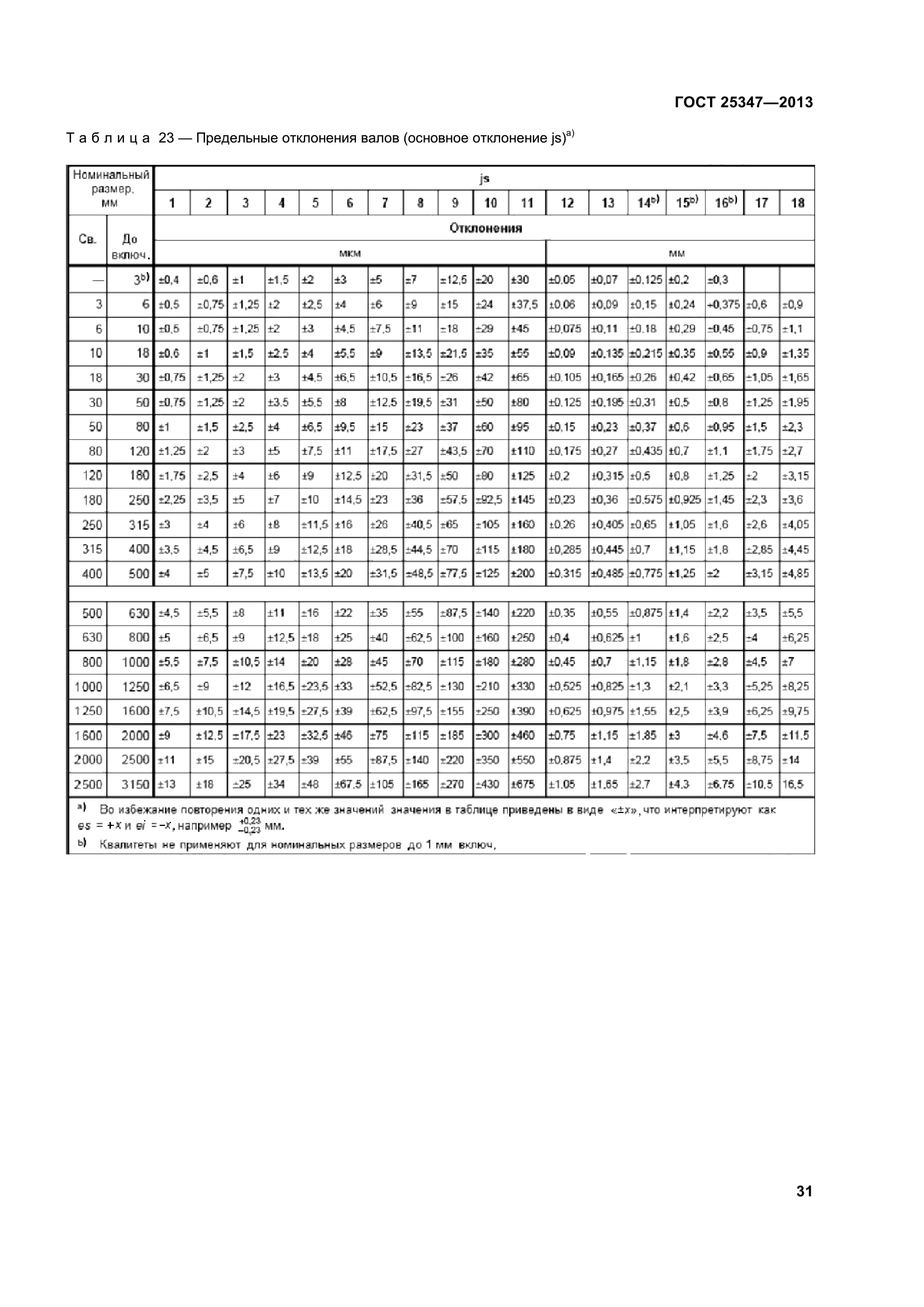

![](../../DataTN/569/56937/39.gif)
![](../../DataTN/569/56937/40.gif)

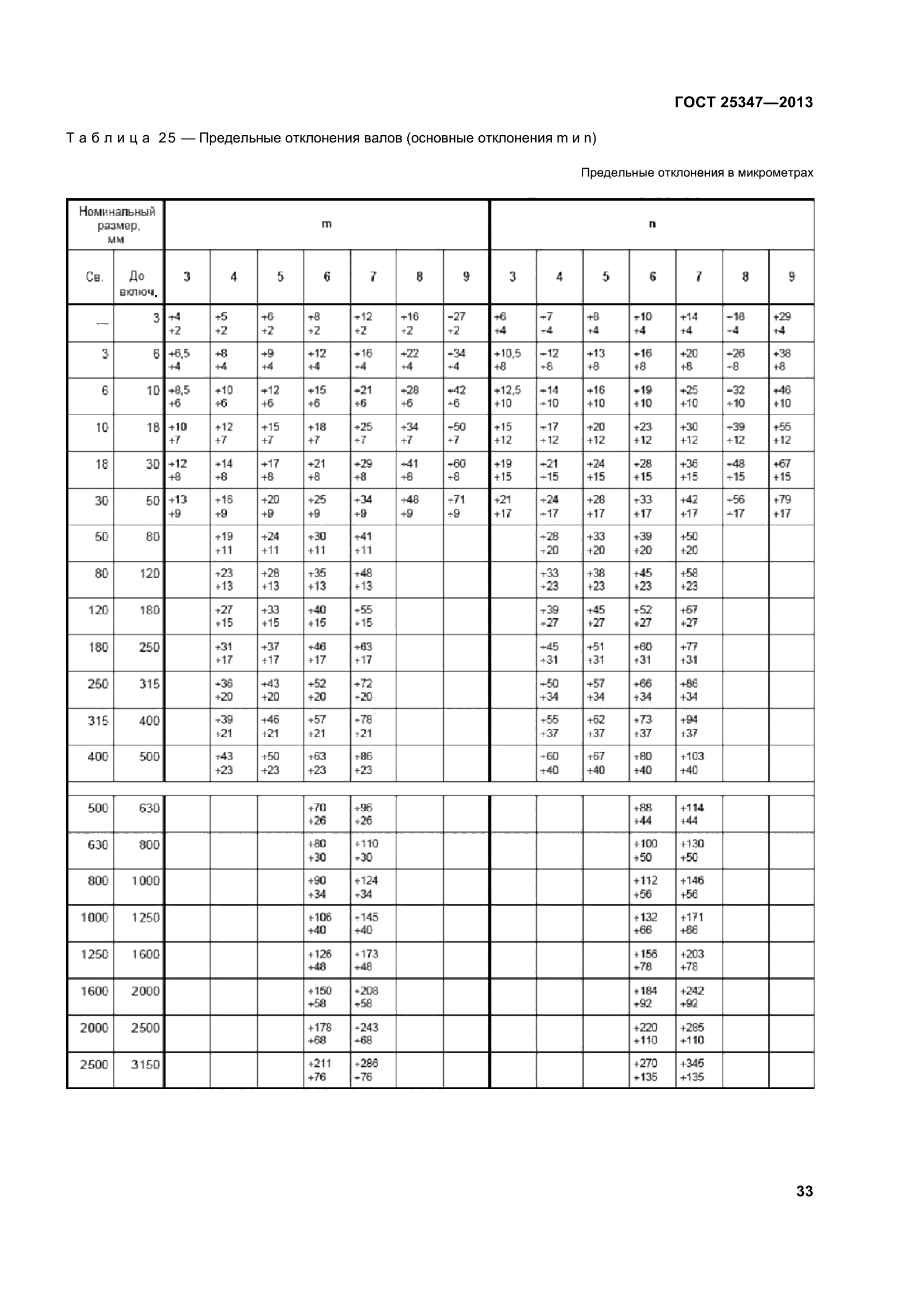

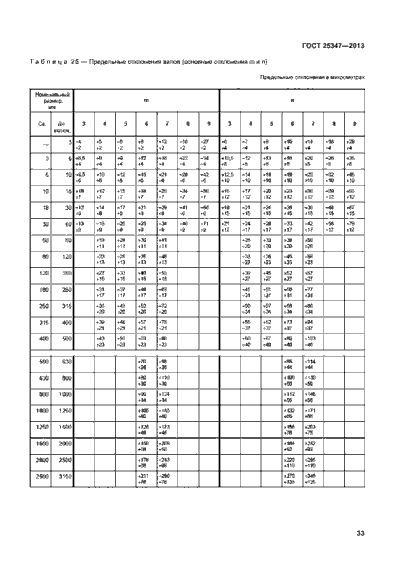

![](../../DataTN/569/56937/41.gif)

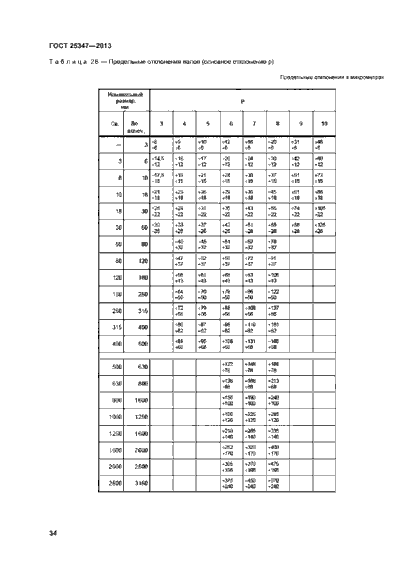

![](../../DataTN/569/56937/42.gif)

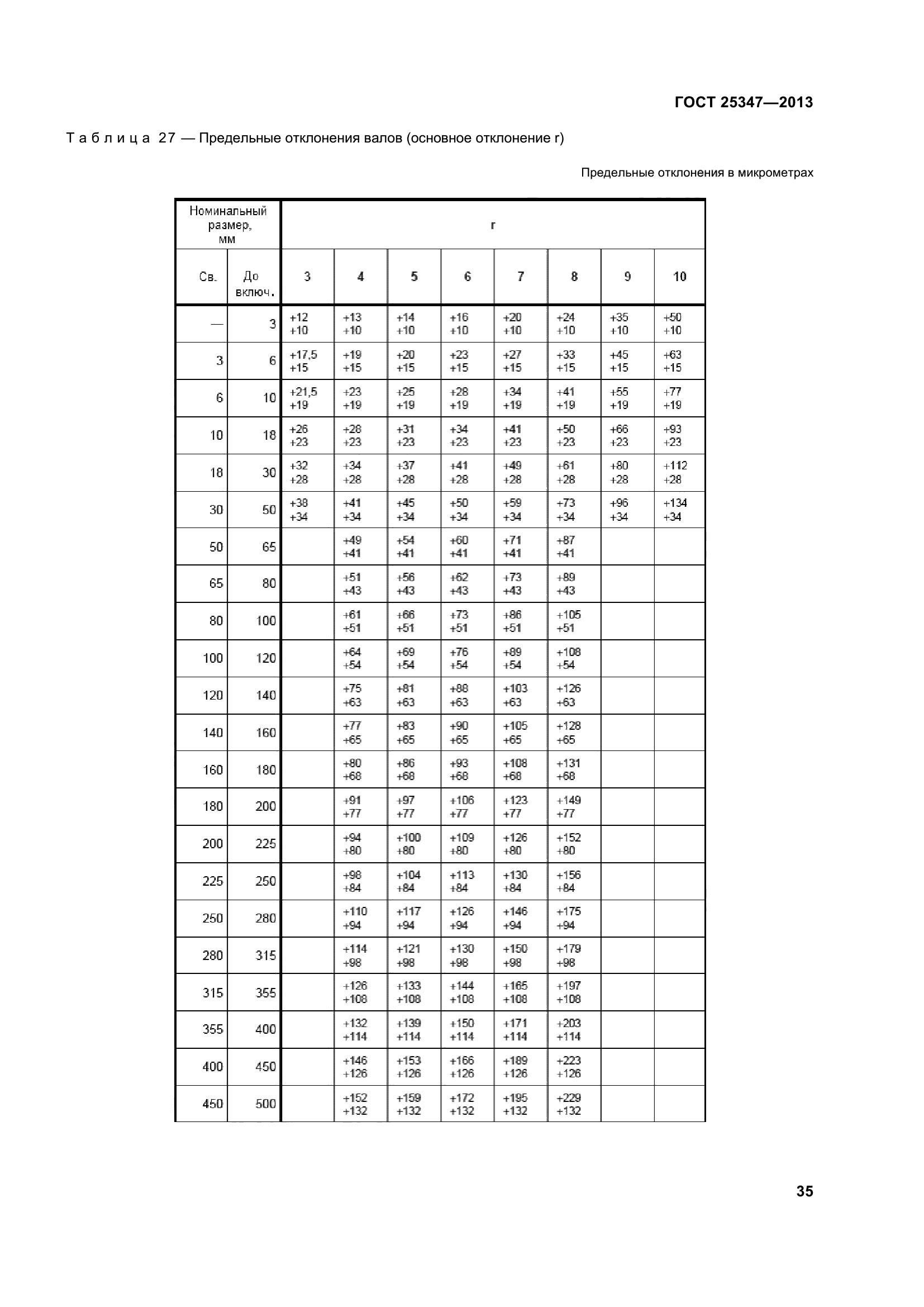

![](../../DataTN/569/56937/43.gif)

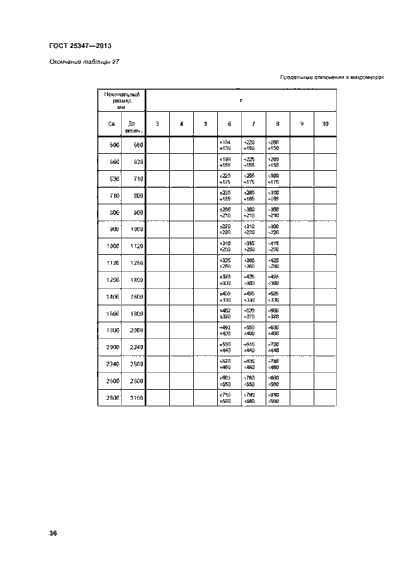

![](../../DataTN/569/56937/44.gif)

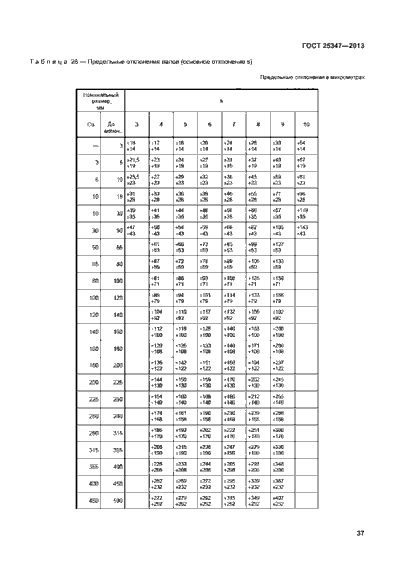

![](../../DataTN/569/56937/45.gif)
![](../../DataTN/569/56937/46.gif)

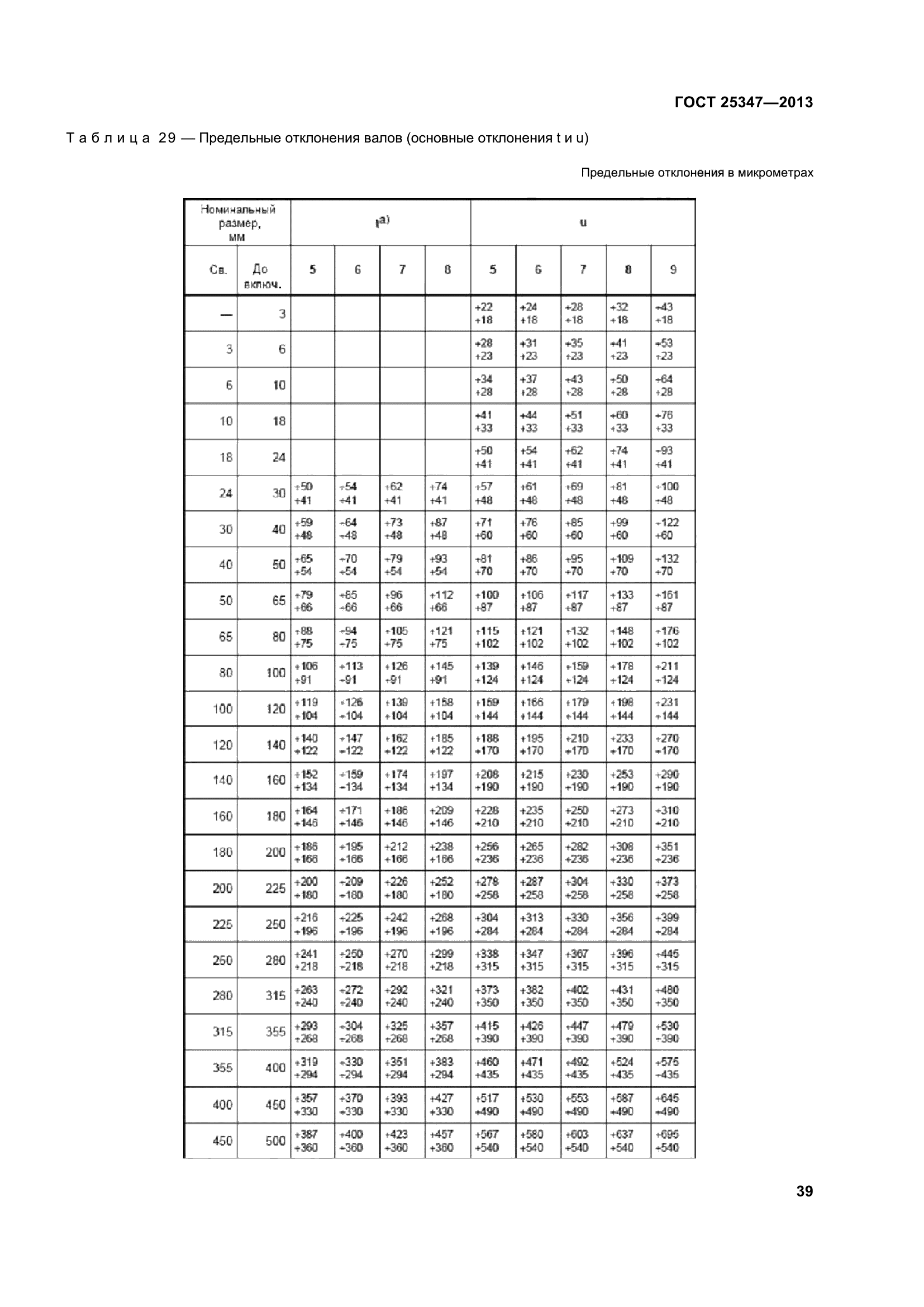

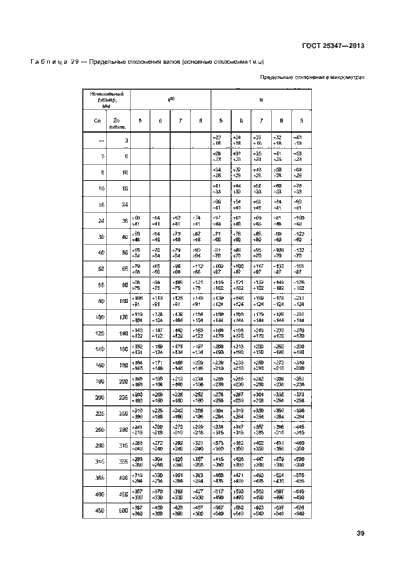

![](../../DataTN/569/56937/47.gif)
![](../../DataTN/569/56937/48.gif)
![](../../DataTN/569/56937/49.gif)
![](../../DataTN/569/56937/50.gif)
![](../../DataTN/569/56937/51.gif)
![](../../DataTN/569/56937/52.gif)

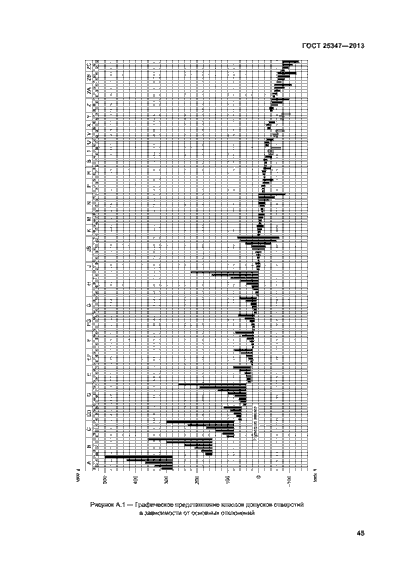

![](../../DataTN/569/56937/53.gif)

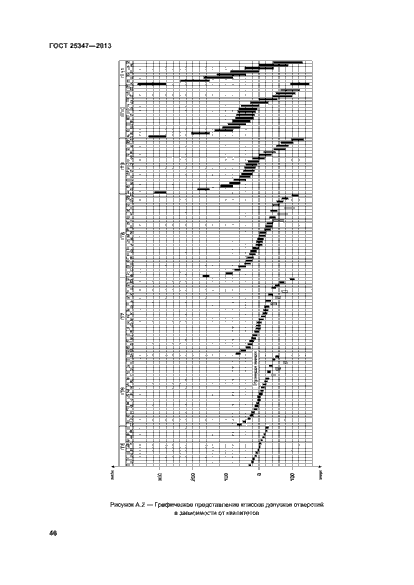

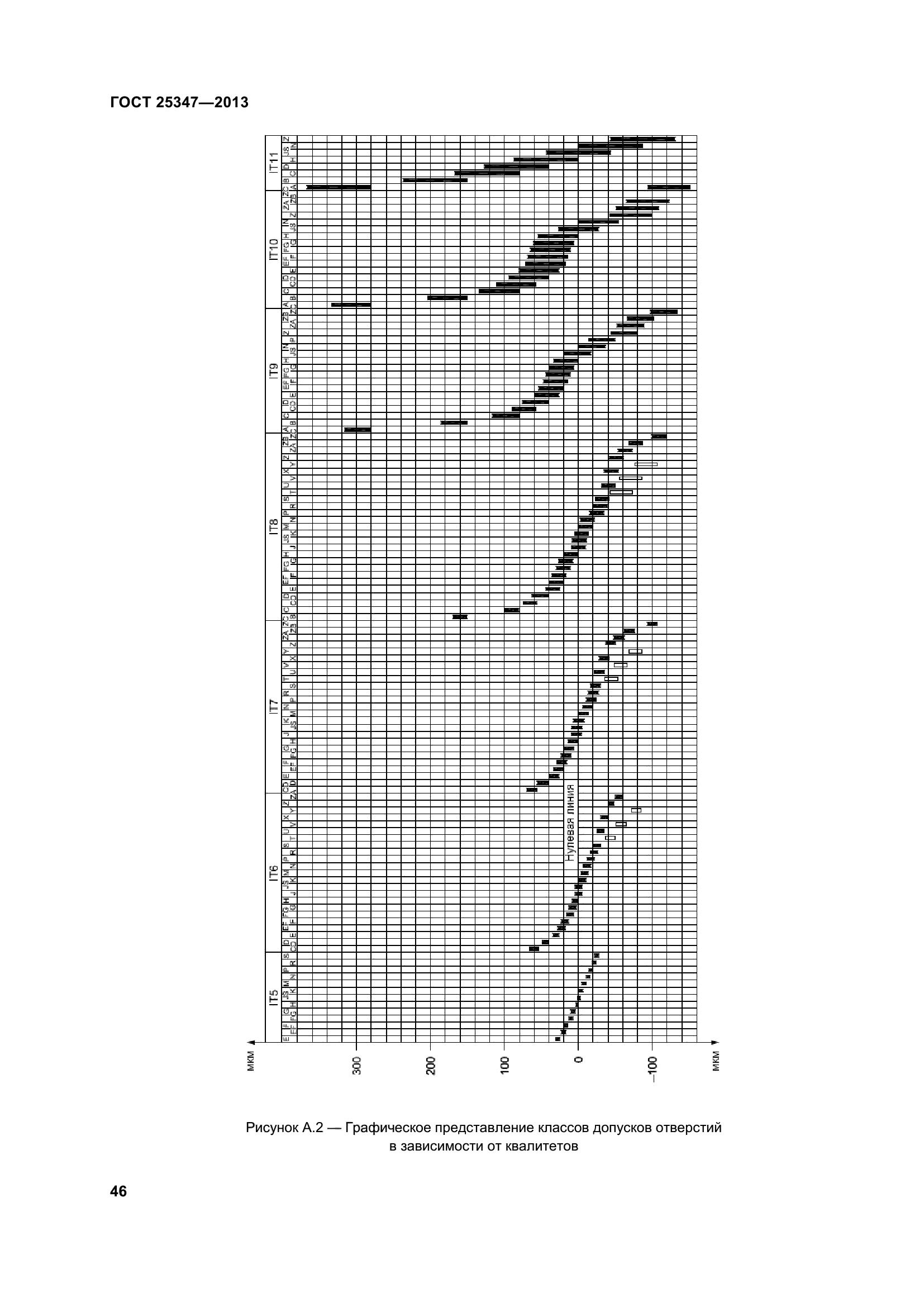

![](../../DataTN/569/56937/54.gif)
![](../../DataTN/569/56937/55.gif)
![](../../DataTN/569/56937/56.gif)
![](../../DataTN/569/56937/57.gif)
![](../../DataTN/569/56937/58.gif)

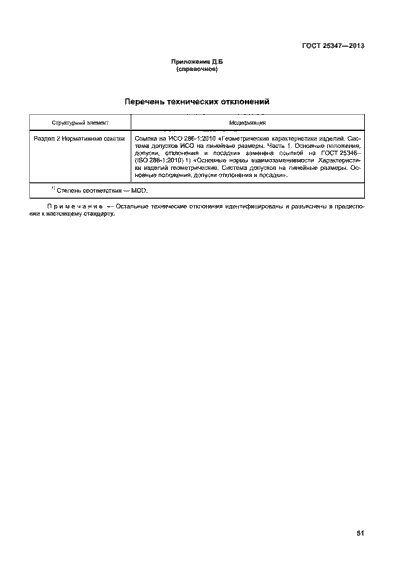

![](../../DataTN/569/56937/59.gif)

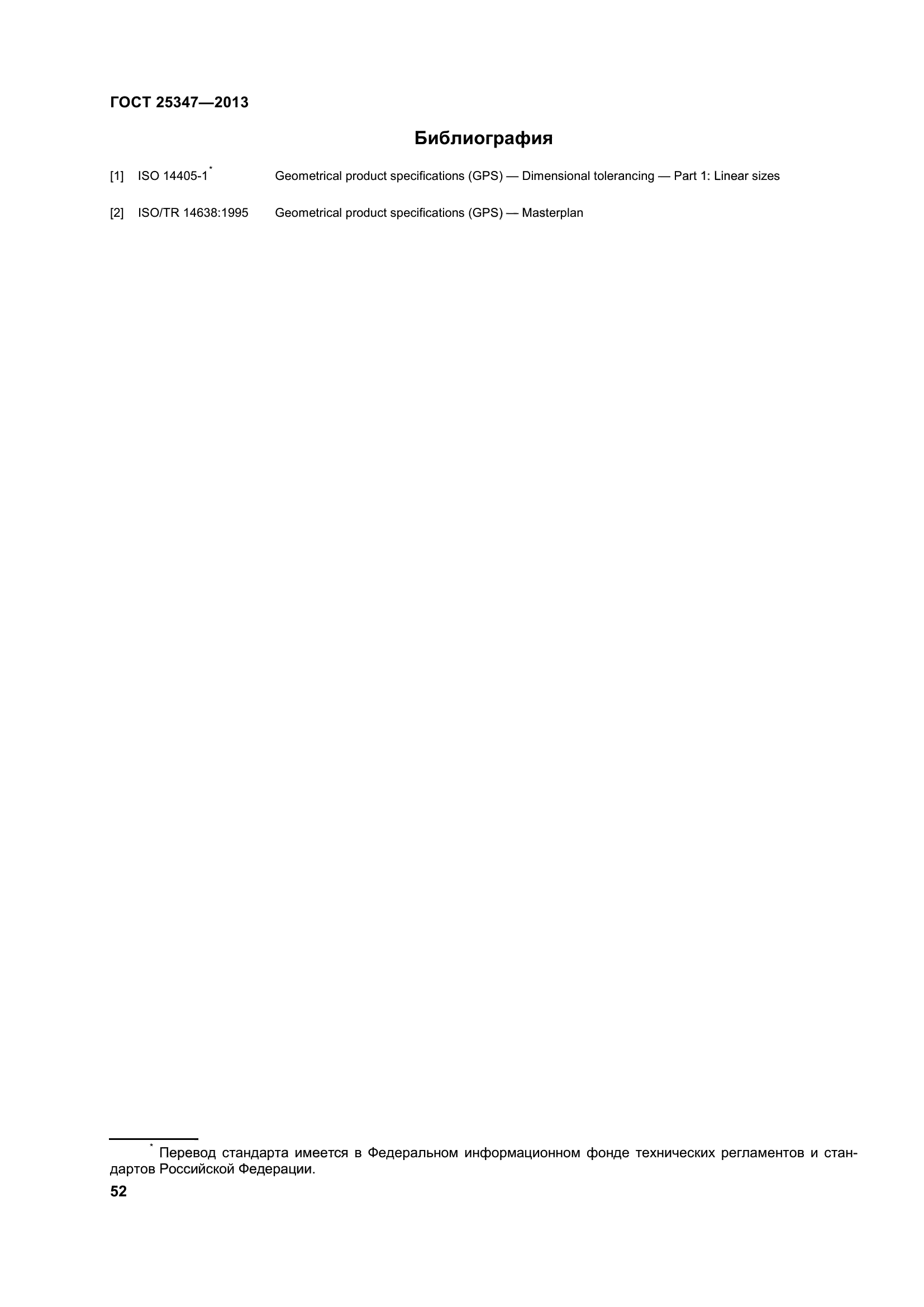

![](../../DataTN/569/56937/60.gif)

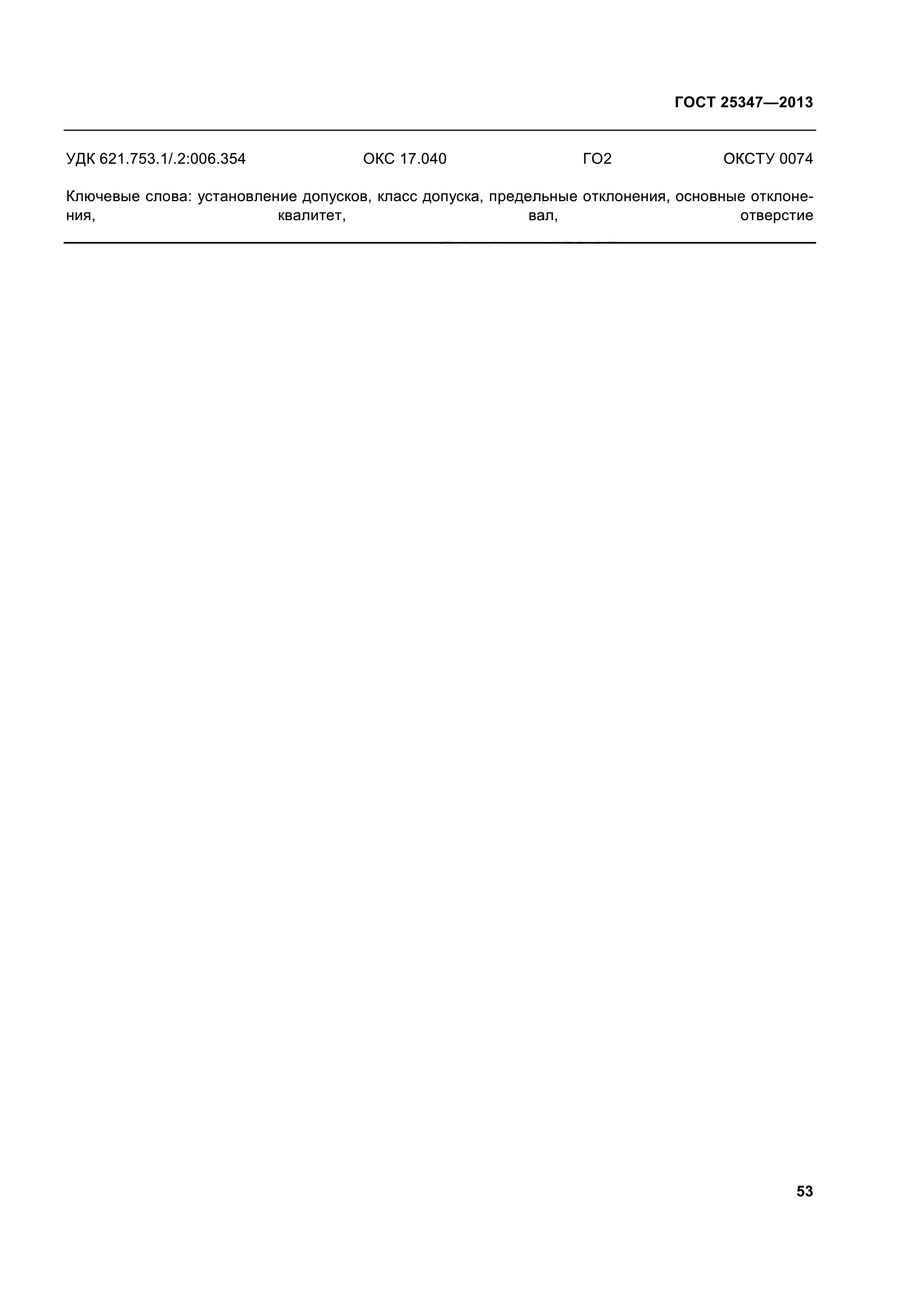

![](../../DataTN/569/56937/61.gif)

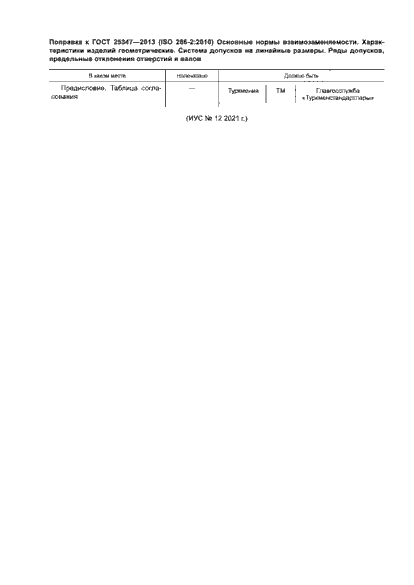

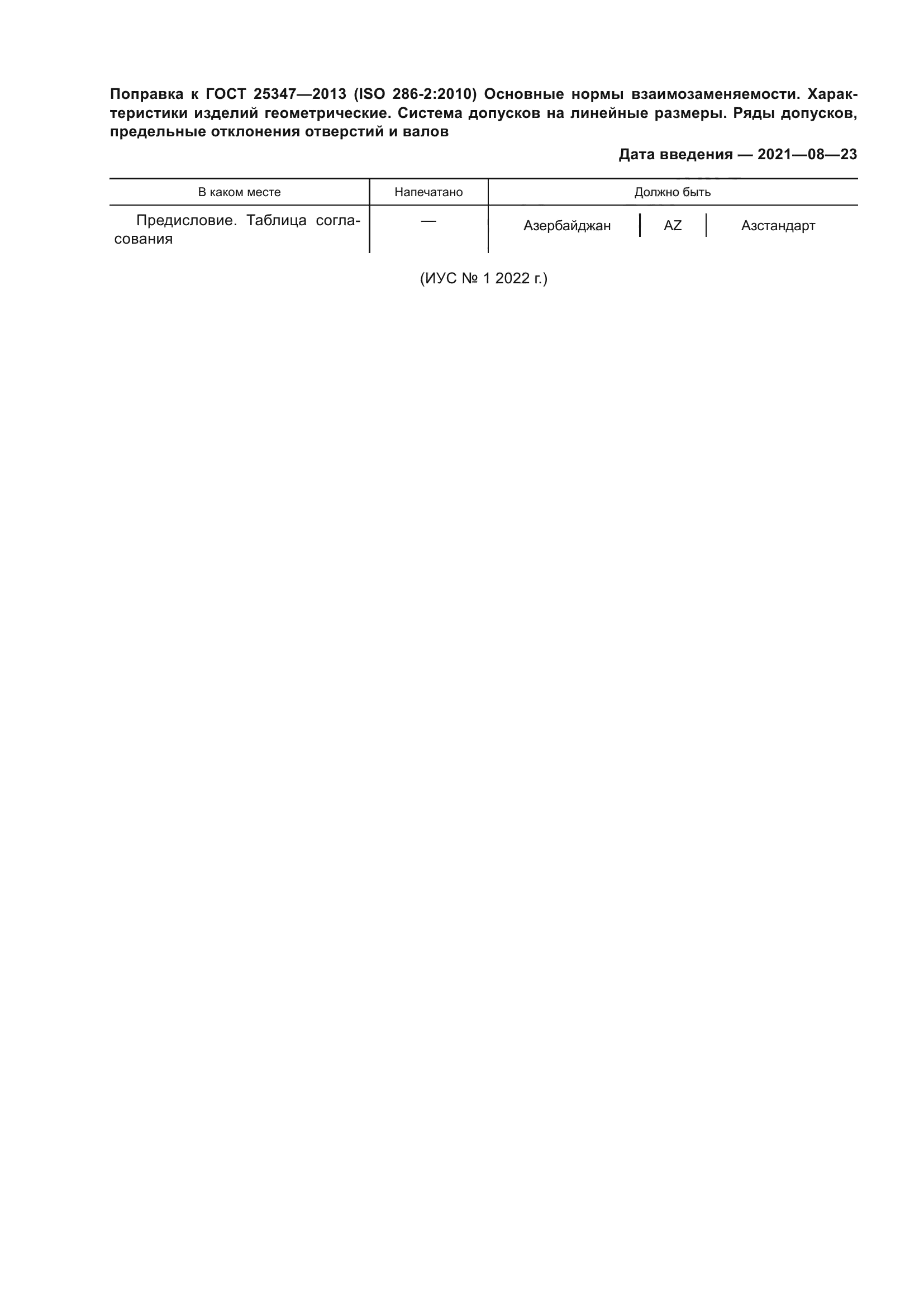

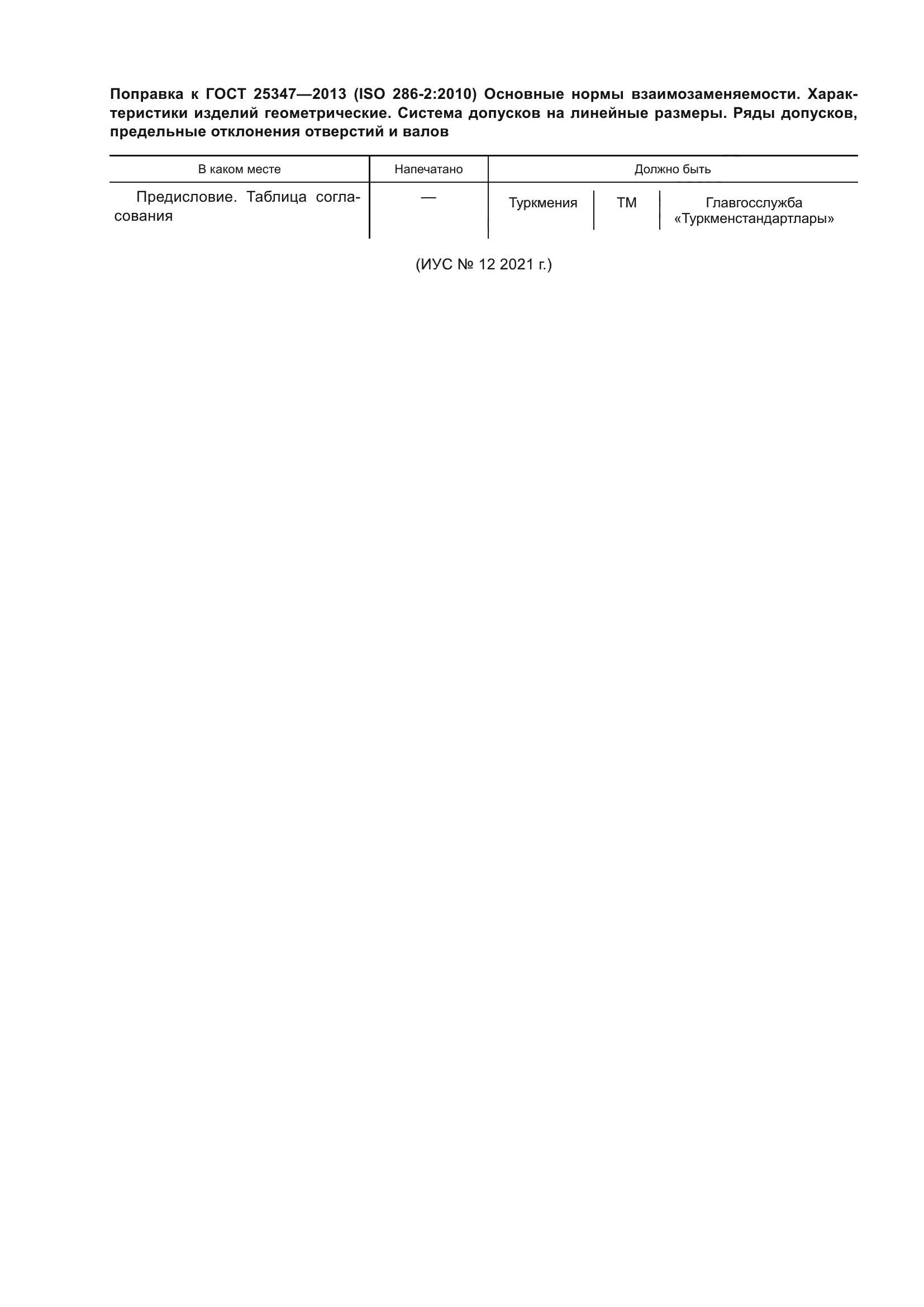

Поправка к ГОСТ 25347-2013 от 27.12.2021
![](../../DataTN/765/76546/0.gif)
Поправка к ГОСТ 25347-2013 от 25.01.2022
![](../../DataTN/770/77021/0.gif)
