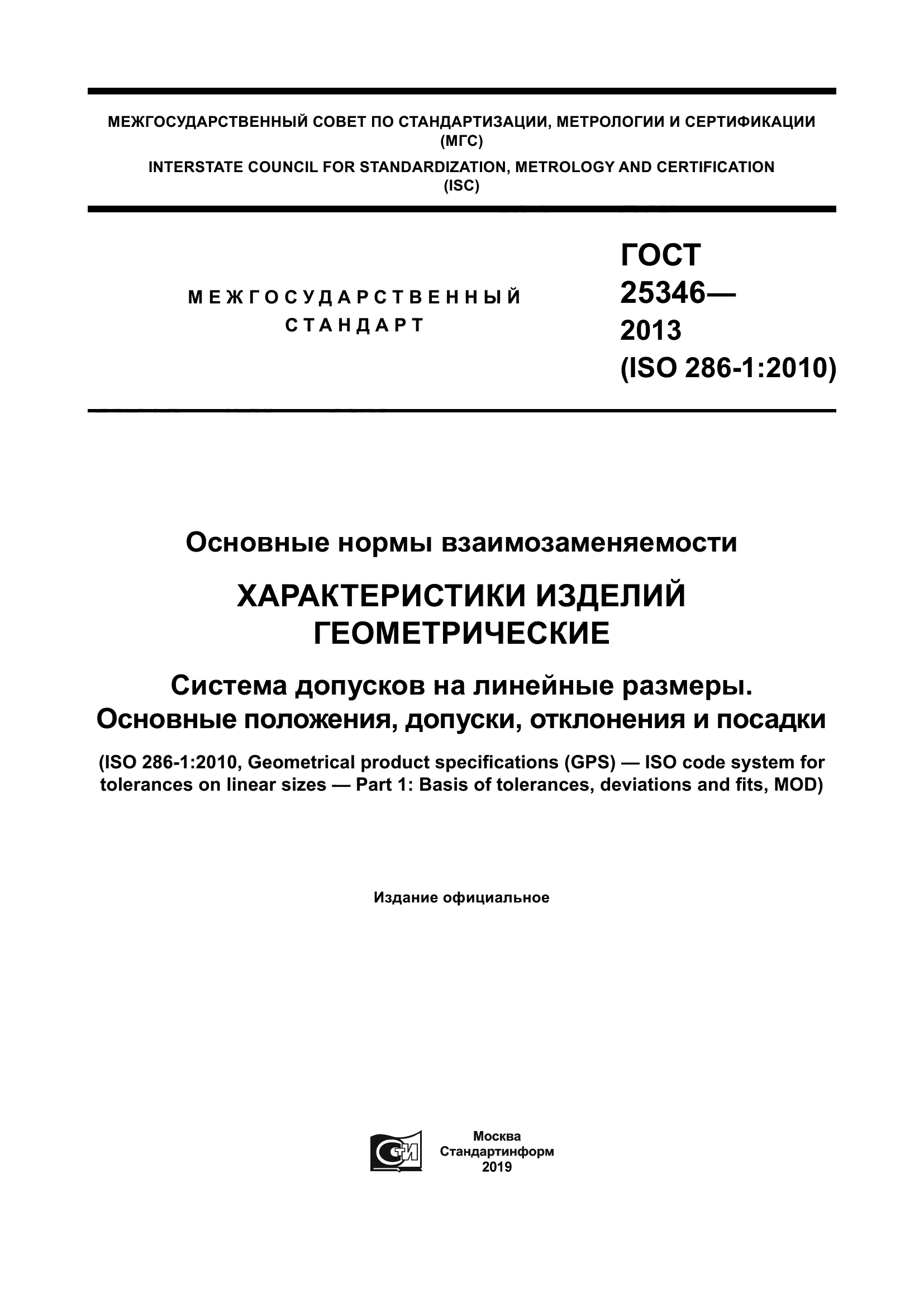

ГОСТ 25346-2013
Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Основные положения, допуски, отклонения и посадки

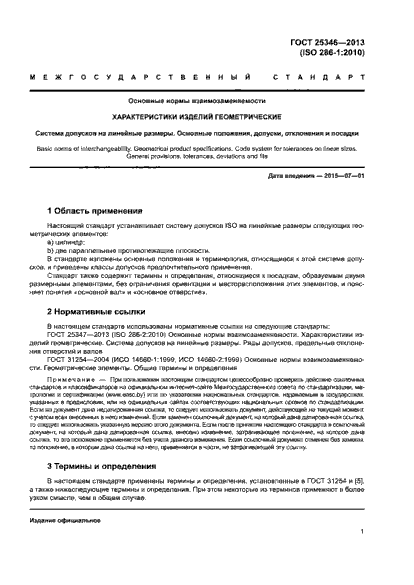

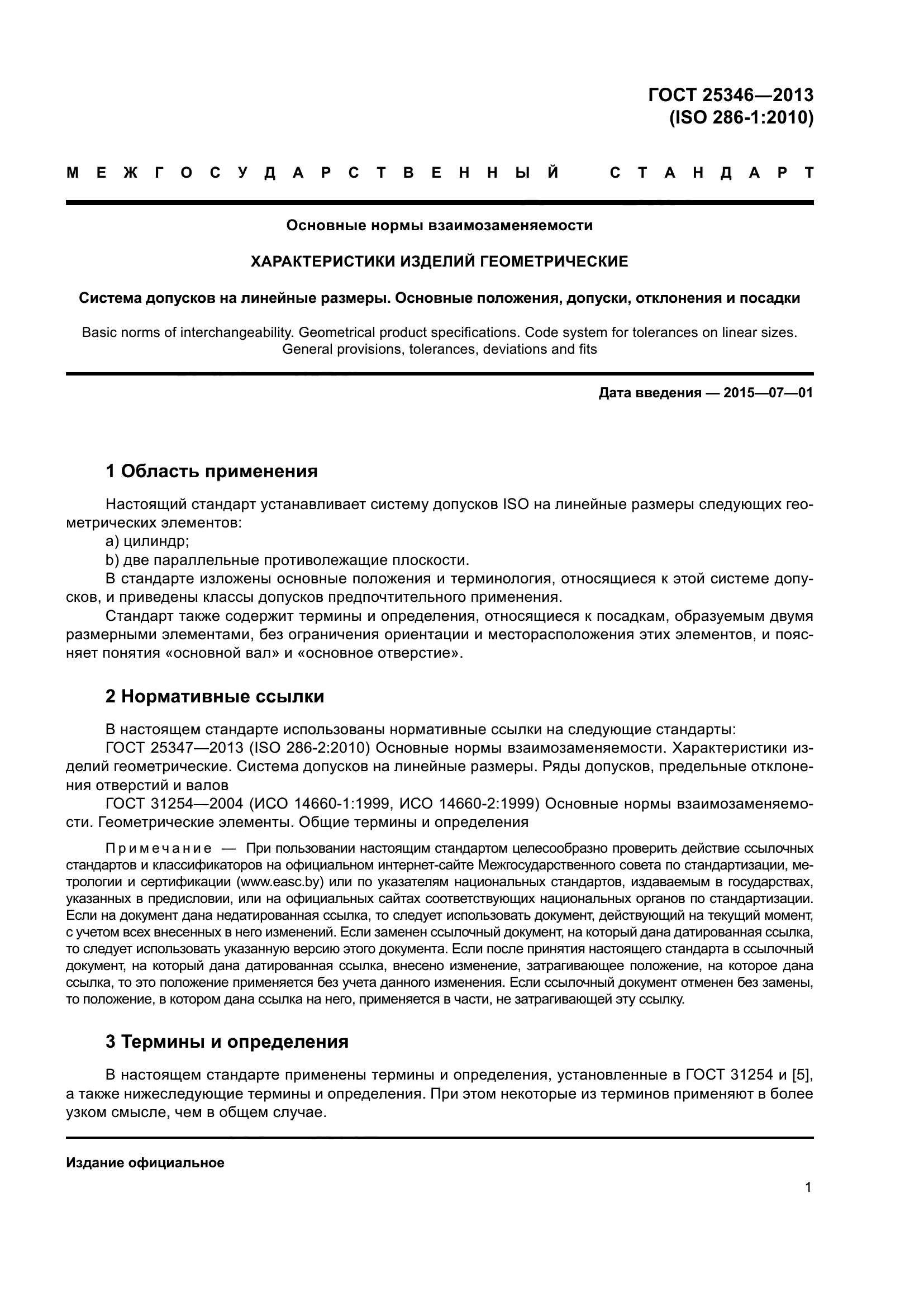

действующий Настоящий стандарт устанавливает систему допусков ИСО на линейные размеры следующих геометрических элементов: a) цилиндр; b) две параллельные противолежащие плоскости. В стандарте изложены основные положения и терминология, относящиеся к этой системе допусков и приведены классы допусков предпочтительного применения. Стандарт также содержит термины и определения, относящиеся к посадкам, образуемым двумя размерными элементами, без ограничения ориентации и месторасположения этих элементов, и поясняет понятия «основной вал» и «основное отверстие»
Текст ГОСТ 25346-2013

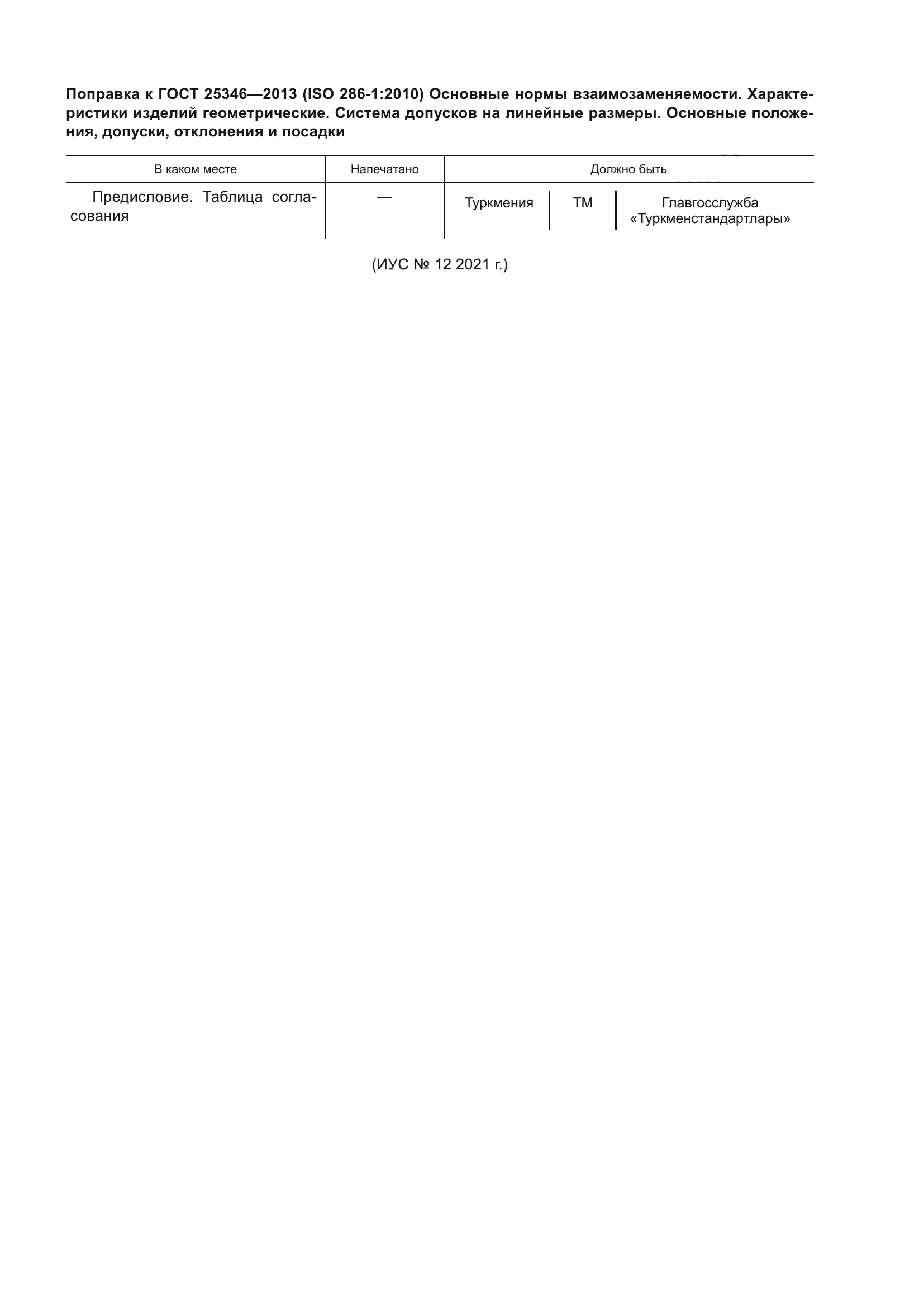

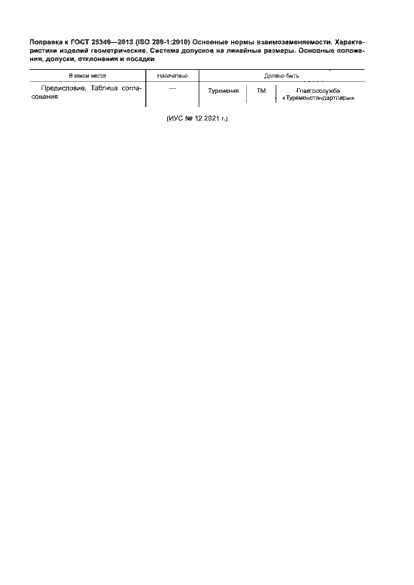

Поправка к ГОСТ 25346-2013 от 27.12.2021
![](../../DataTN/569/56936/0.gif)

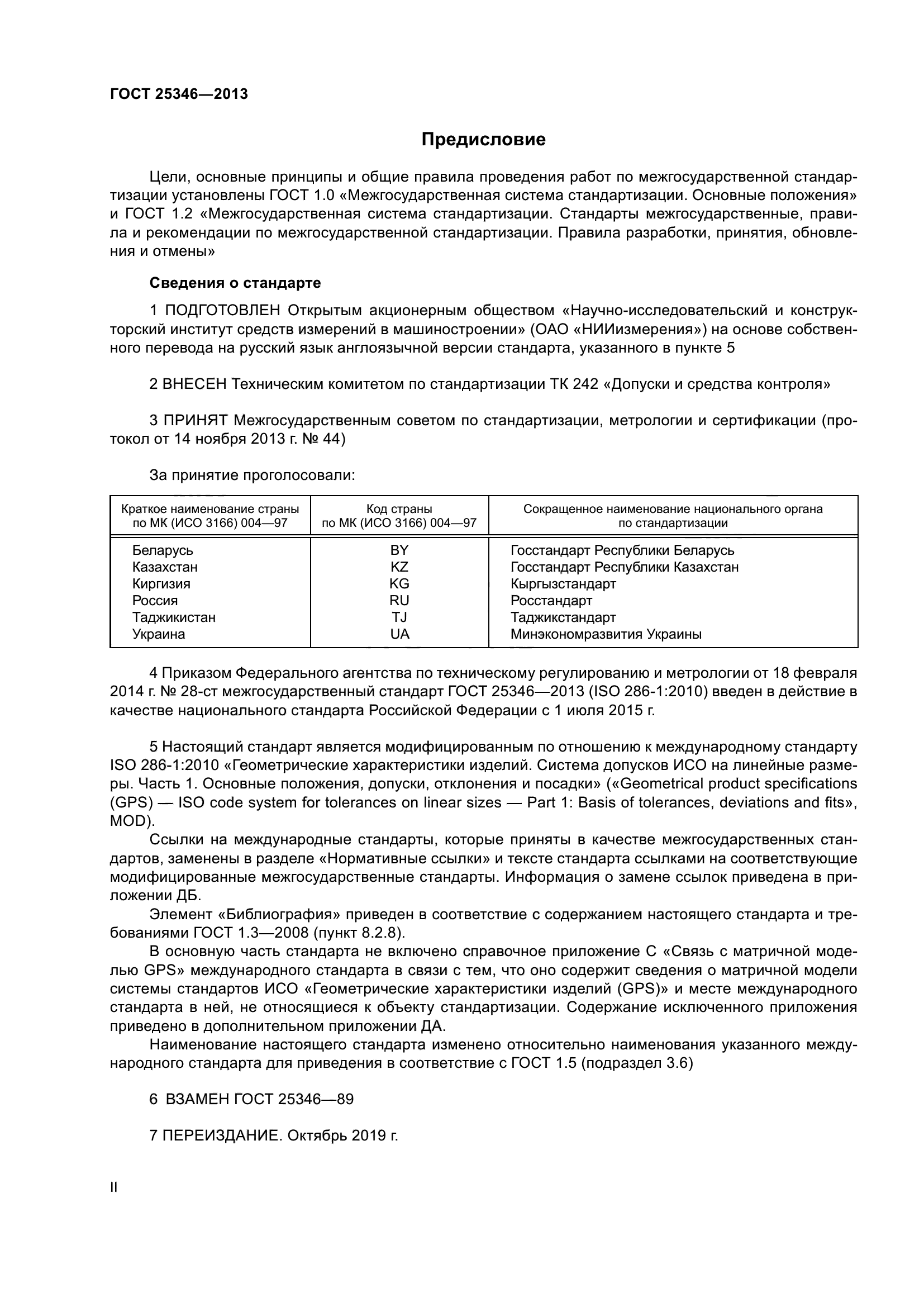

![](../../DataTN/569/56936/1.gif)
![](../../DataTN/569/56936/2.gif)
![](../../DataTN/569/56936/3.gif)

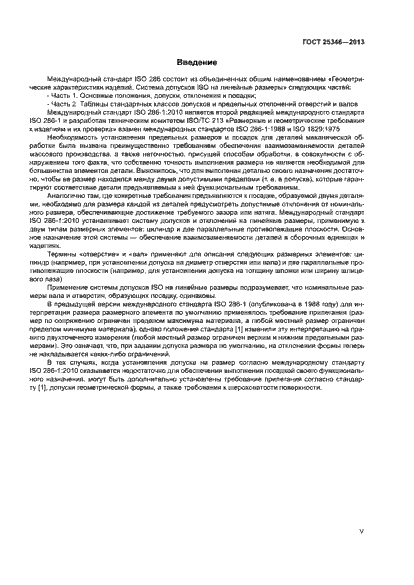

![](../../DataTN/569/56936/4.gif)
![](../../DataTN/569/56936/5.gif)
![](../../DataTN/569/56936/6.gif)
![](../../DataTN/569/56936/7.gif)

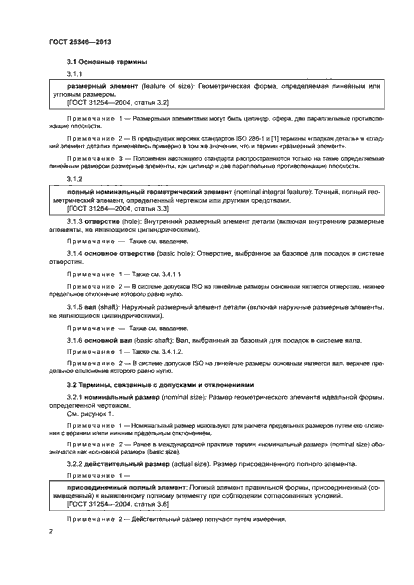

![](../../DataTN/569/56936/8.gif)

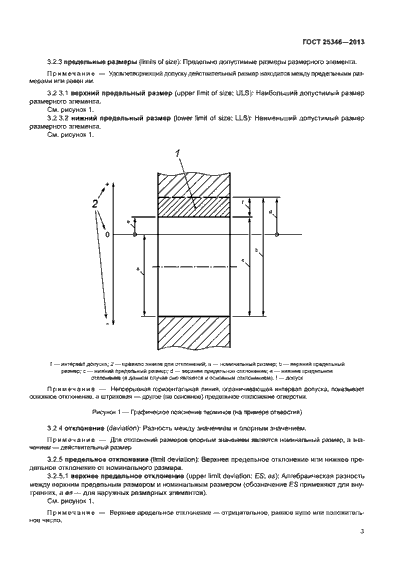

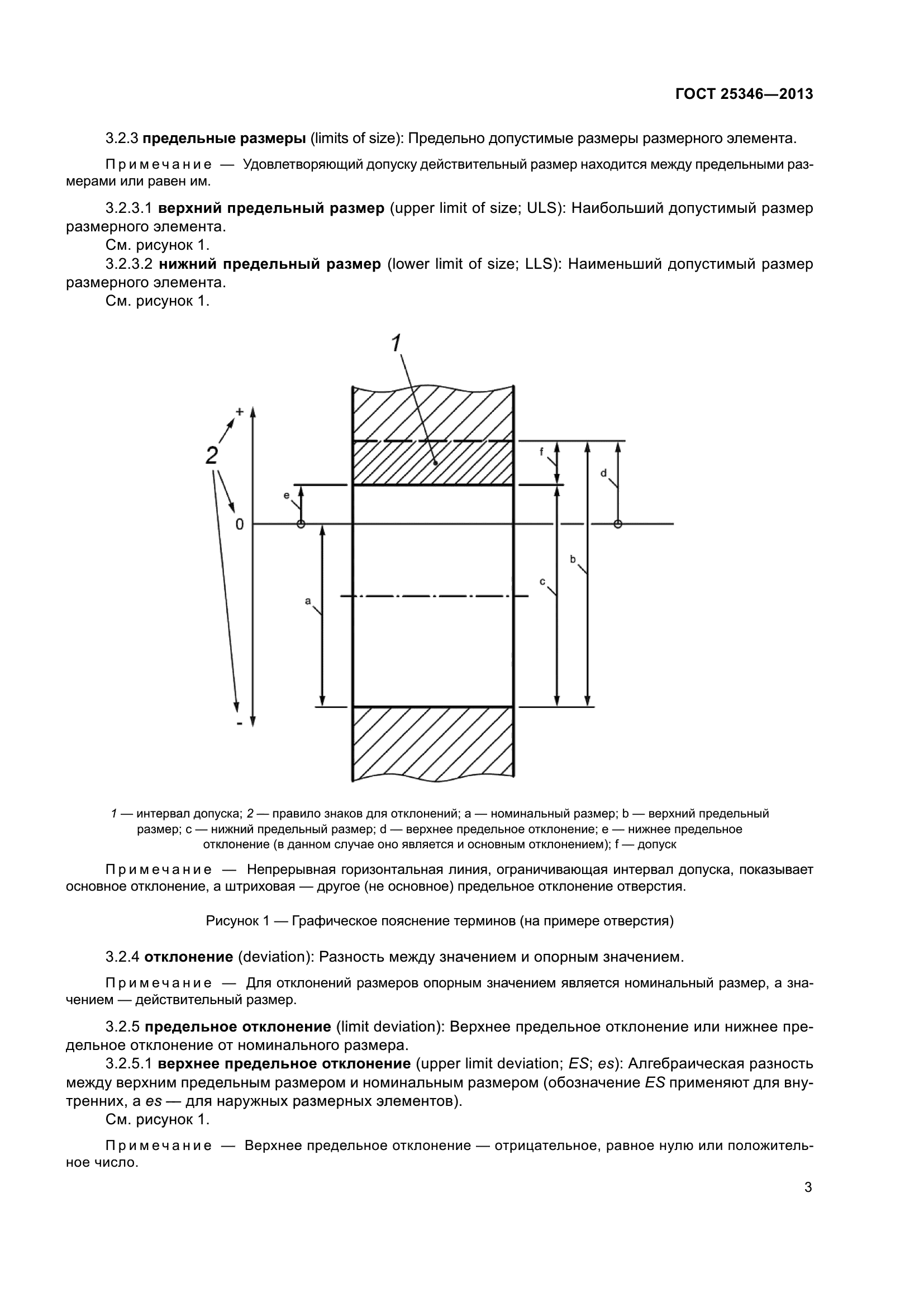

![](../../DataTN/569/56936/9.gif)

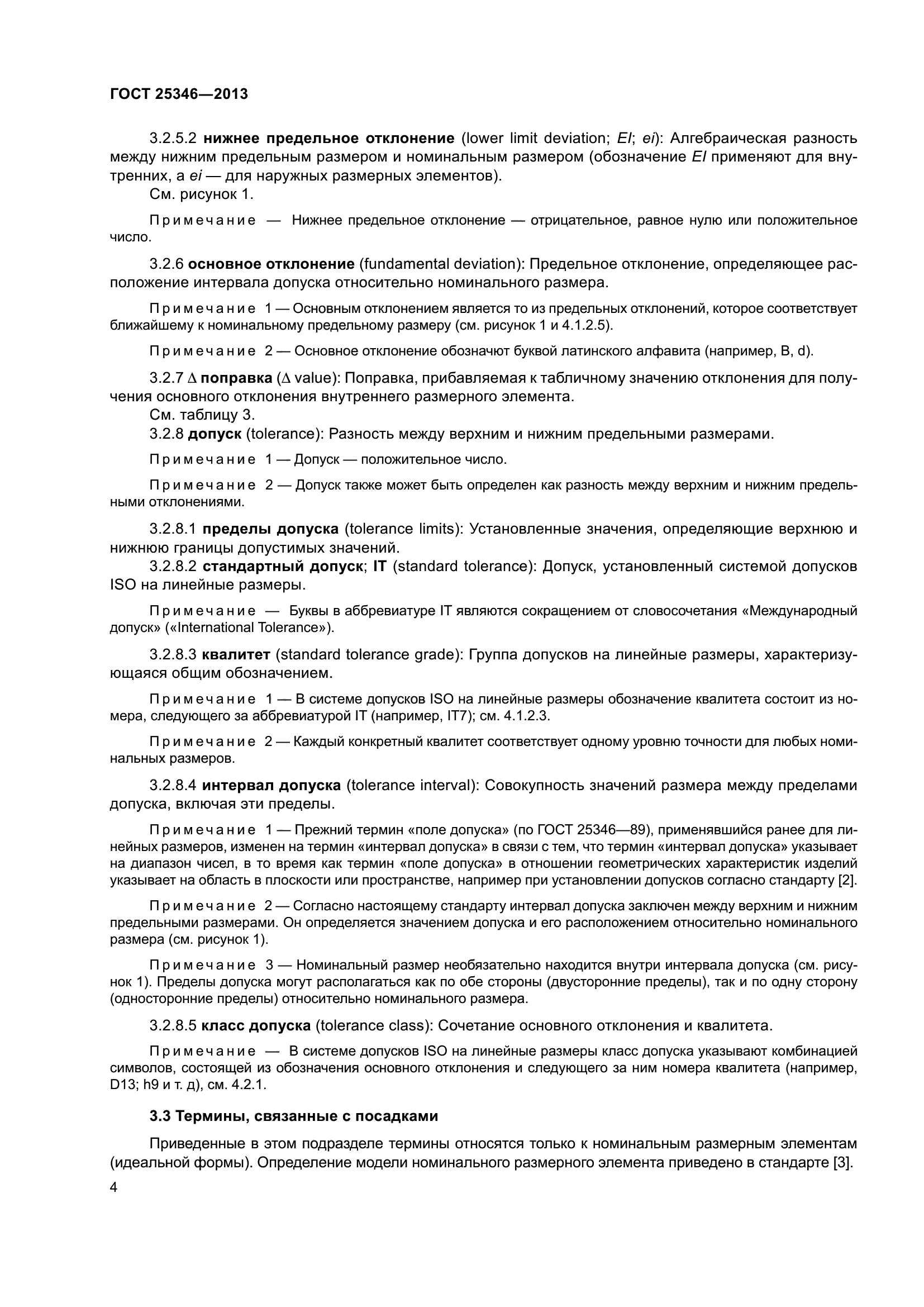

![](../../DataTN/569/56936/10.gif)

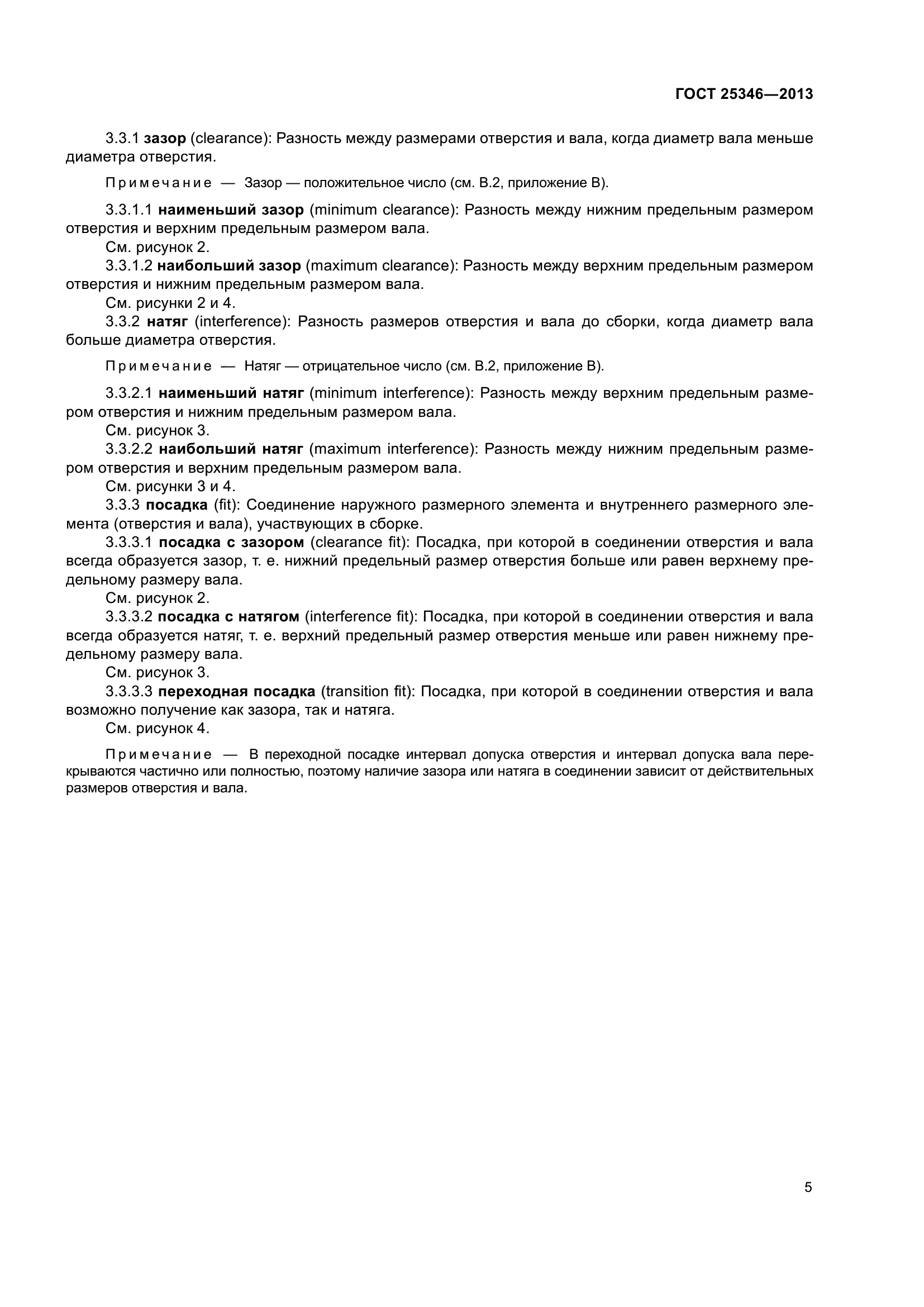

![](../../DataTN/569/56936/11.gif)
![](../../DataTN/569/56936/12.gif)
![](../../DataTN/569/56936/13.gif)

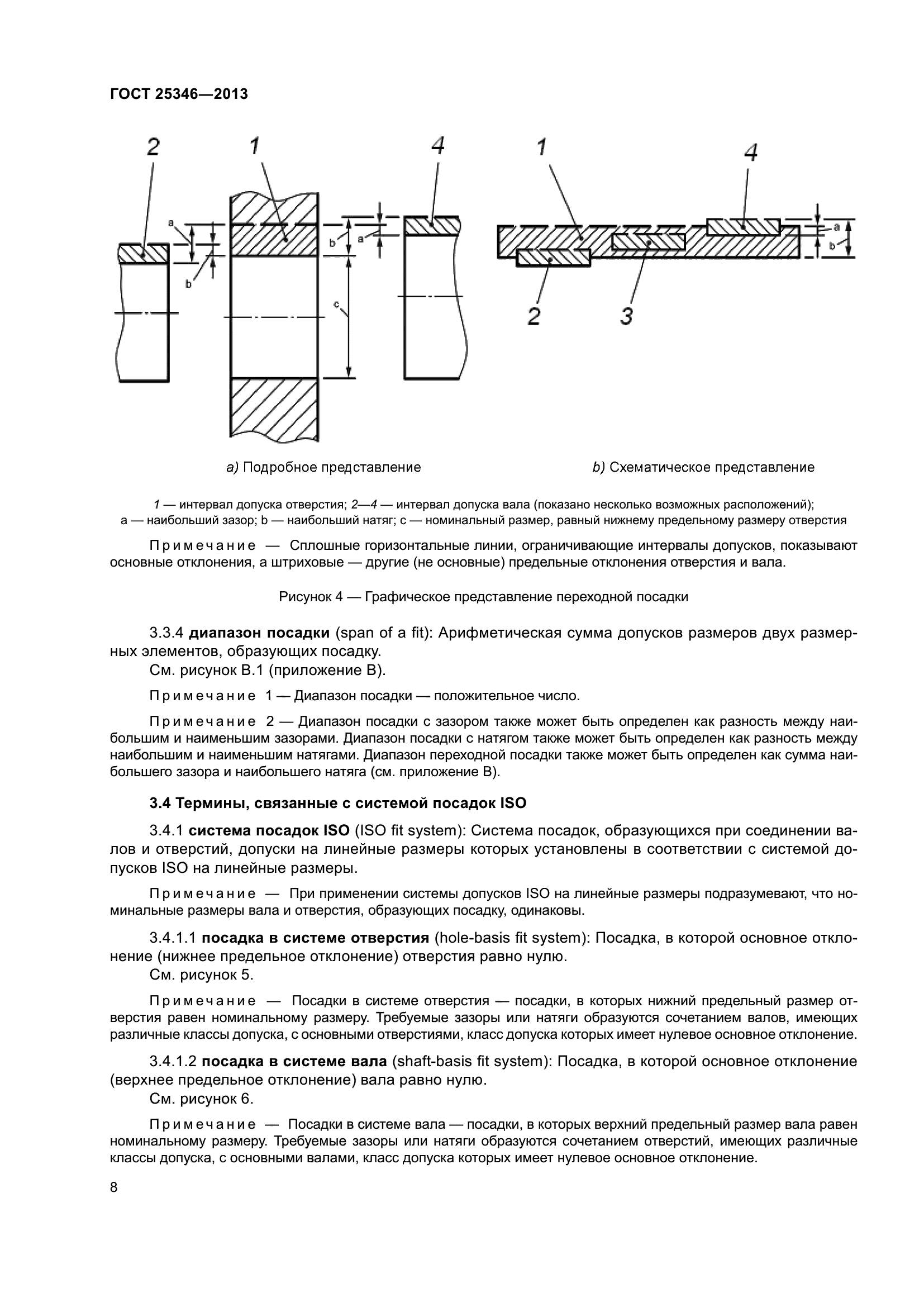

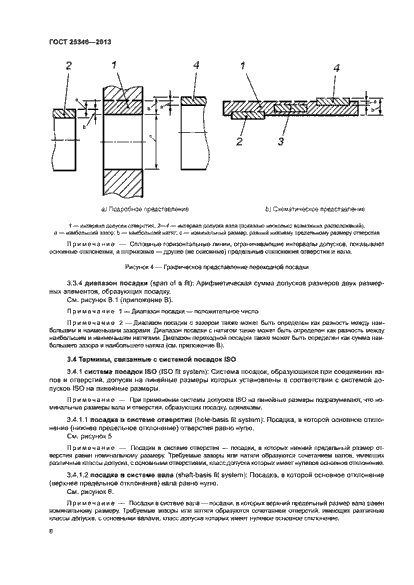

![](../../DataTN/569/56936/14.gif)

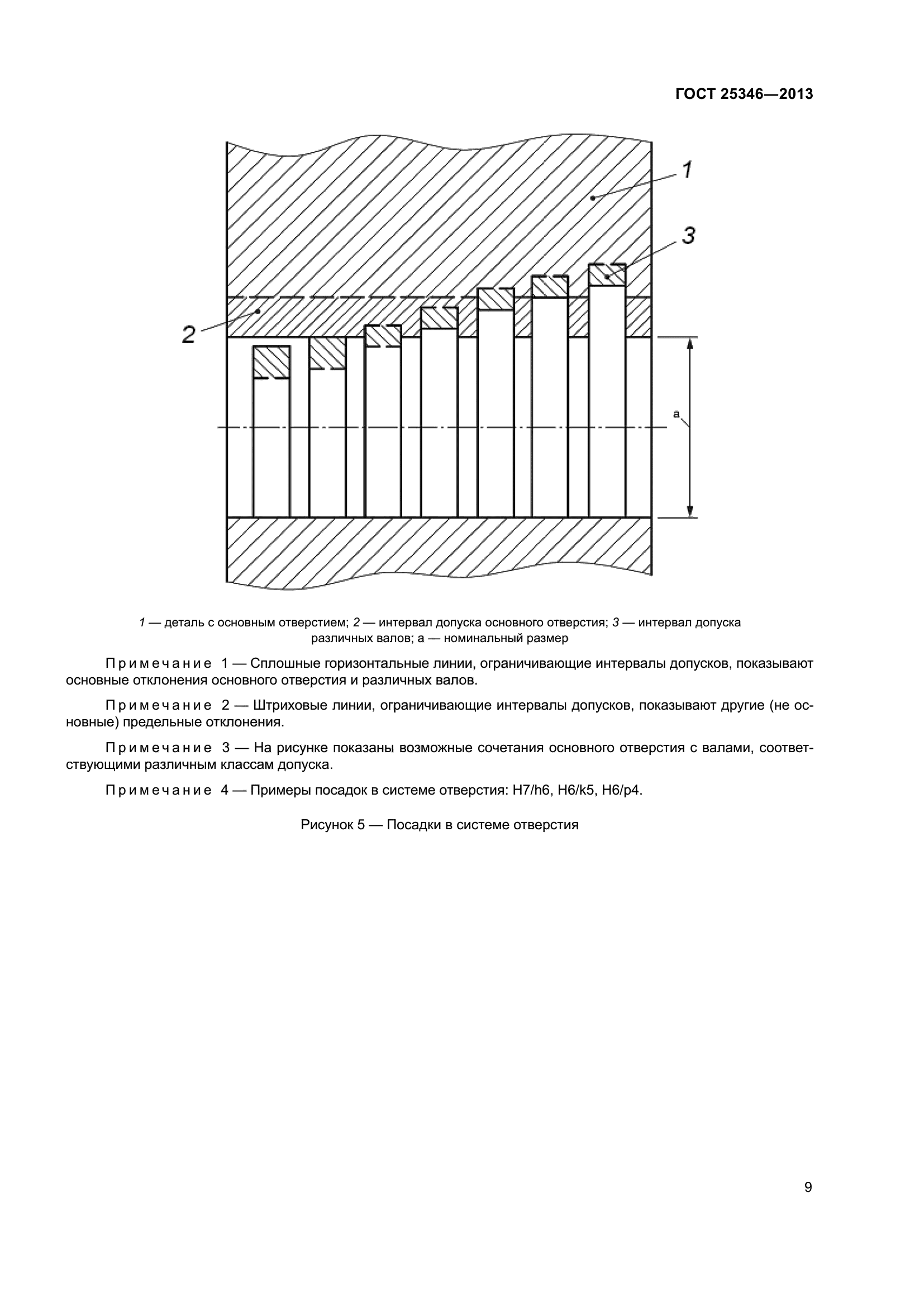

![](../../DataTN/569/56936/15.gif)

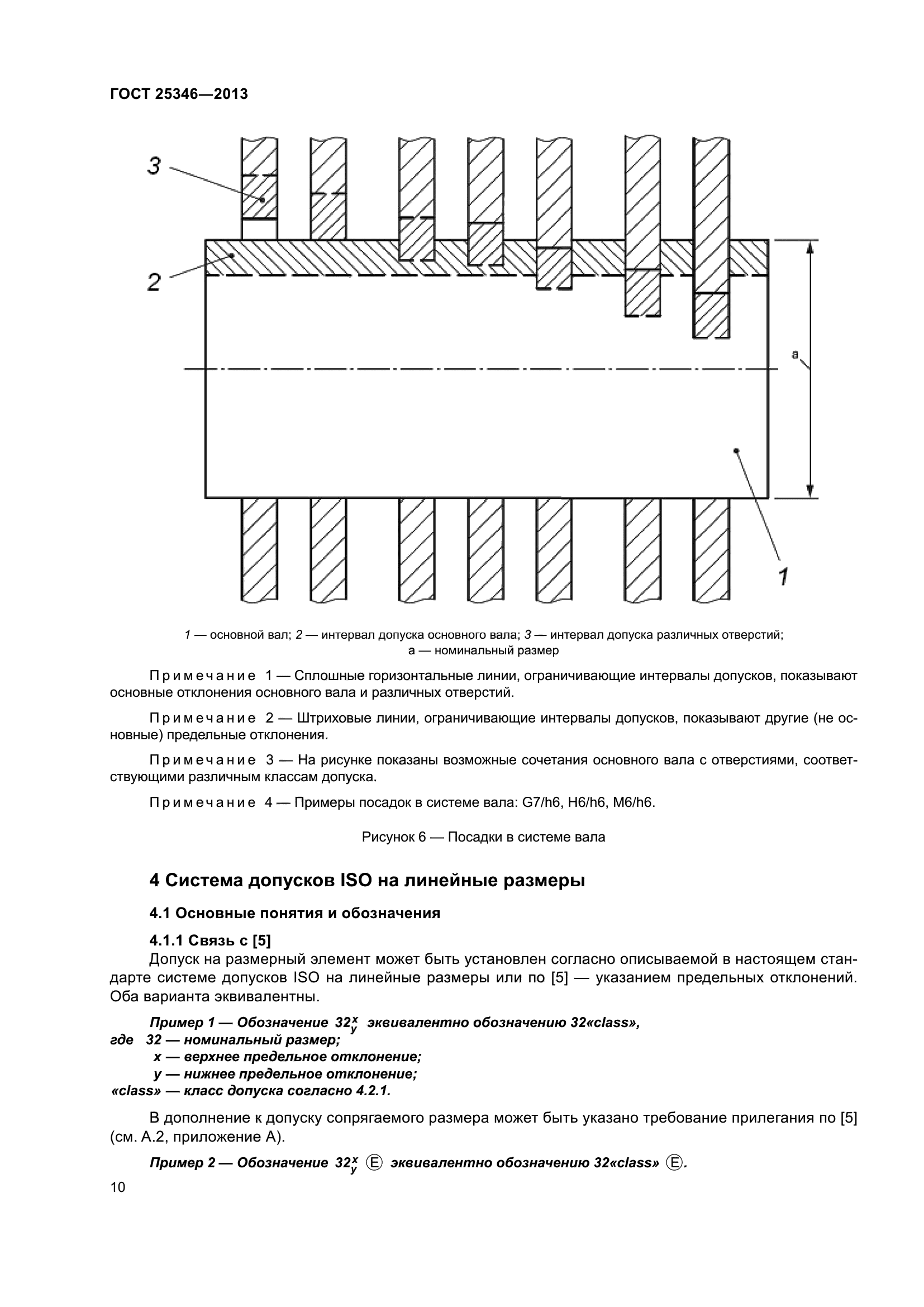

![](../../DataTN/569/56936/16.gif)

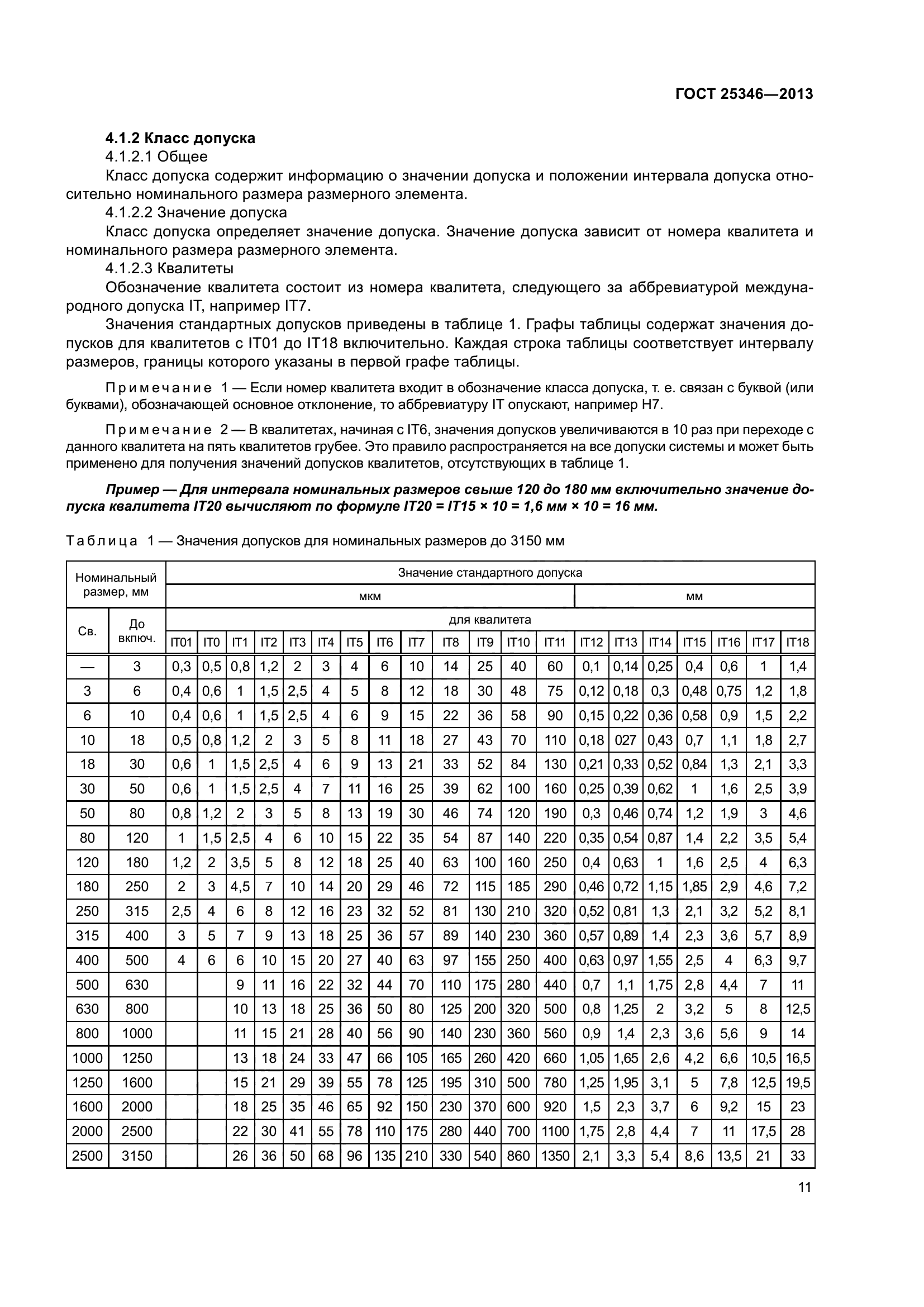

![](../../DataTN/569/56936/17.gif)

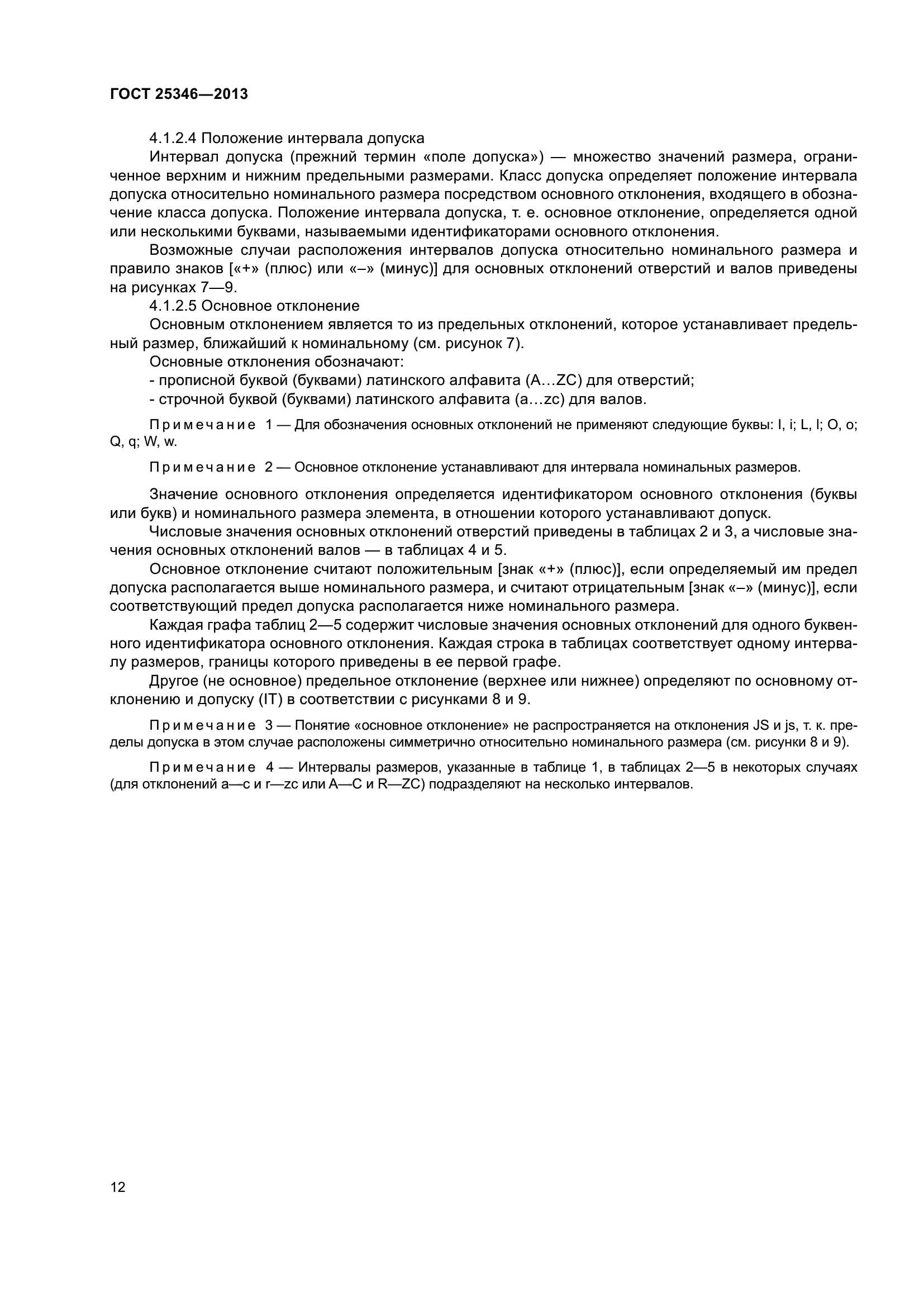

![](../../DataTN/569/56936/18.gif)

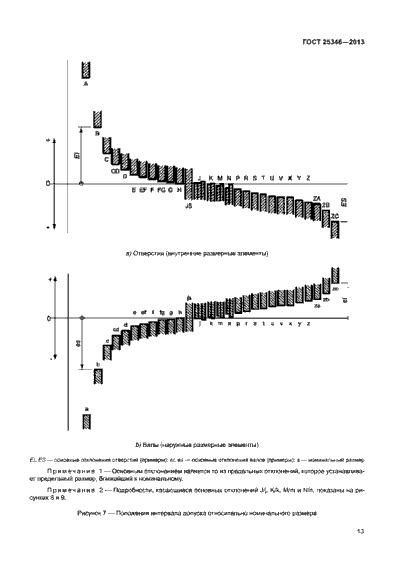

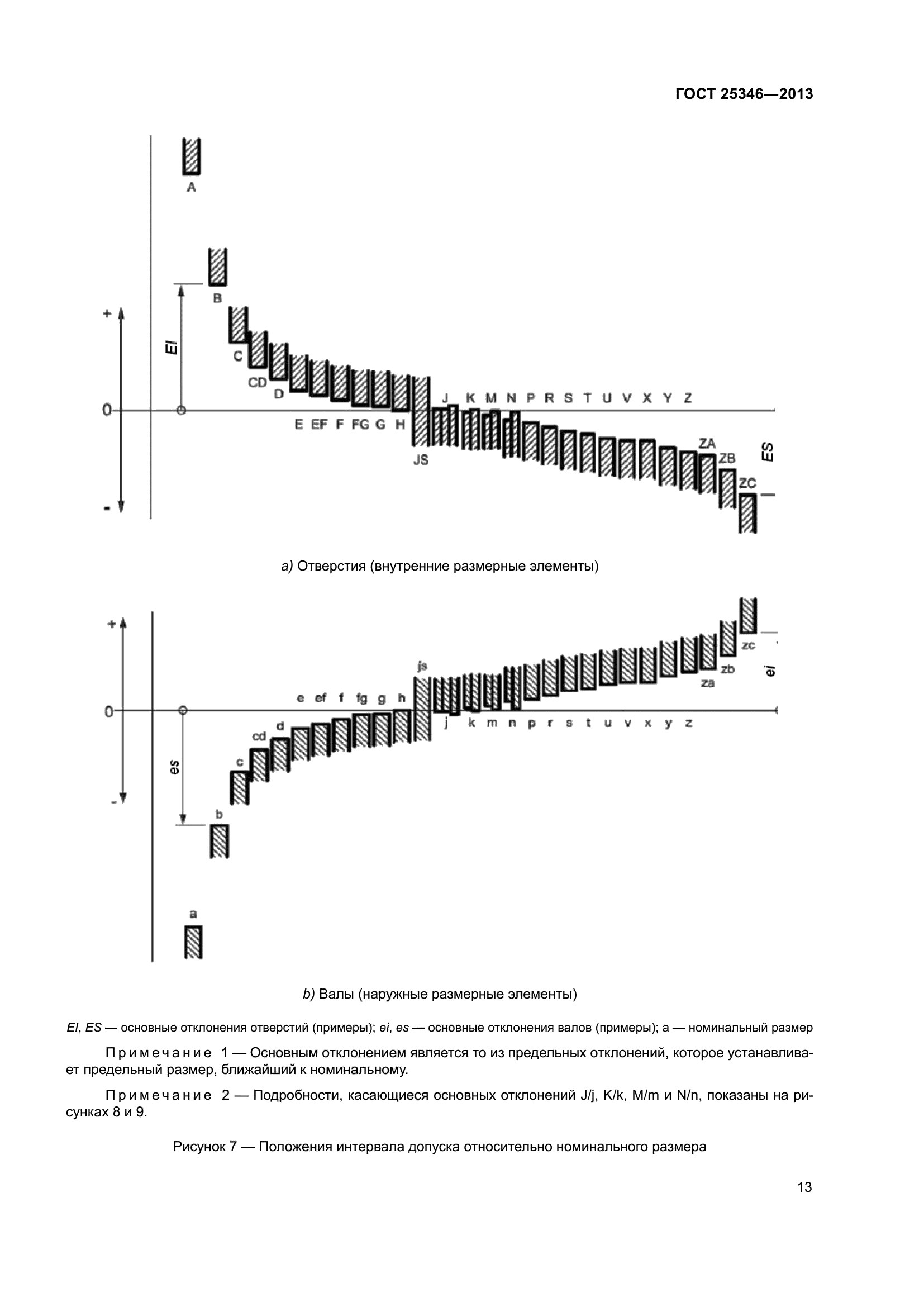

![](../../DataTN/569/56936/19.gif)

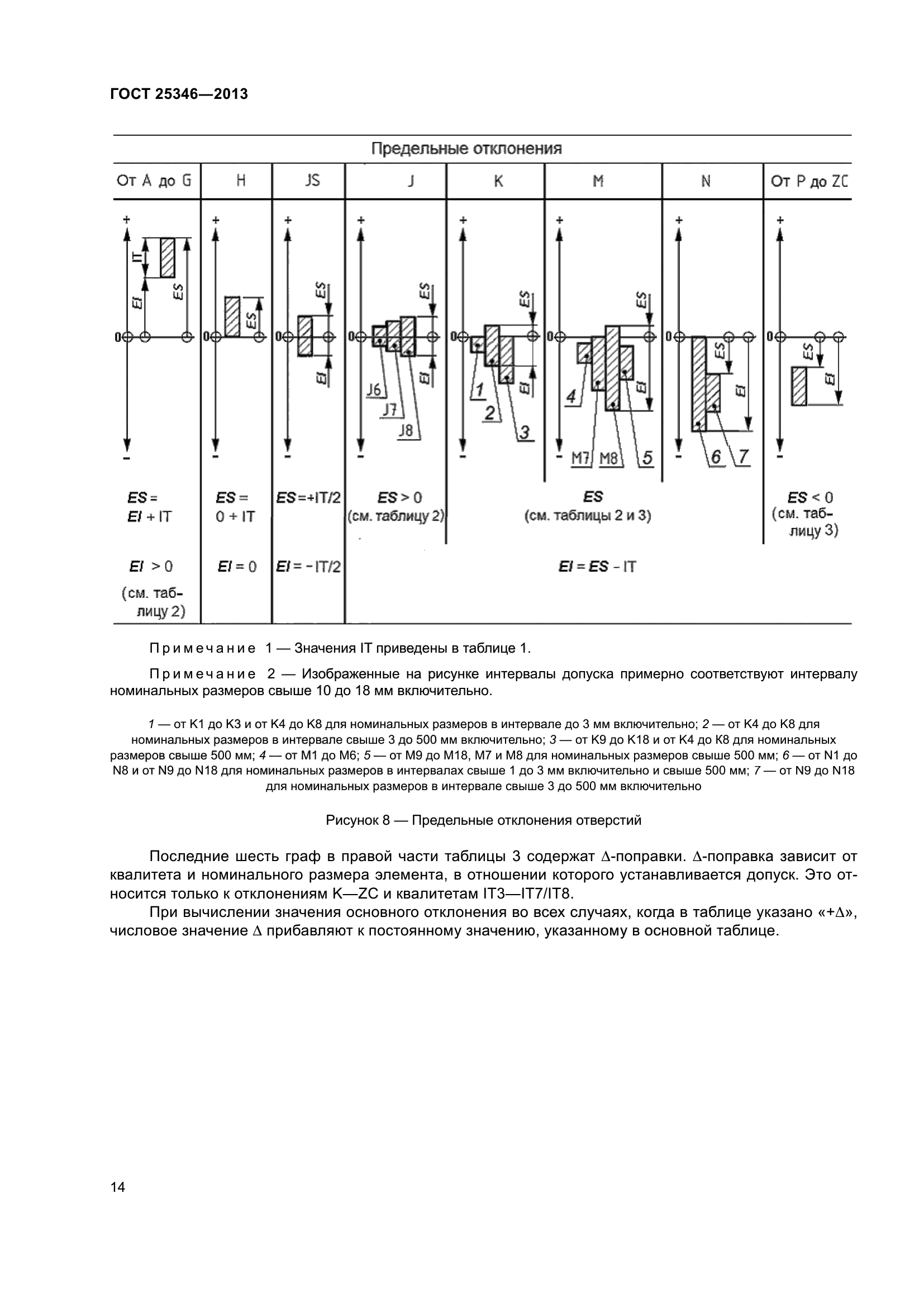

![](../../DataTN/569/56936/20.gif)

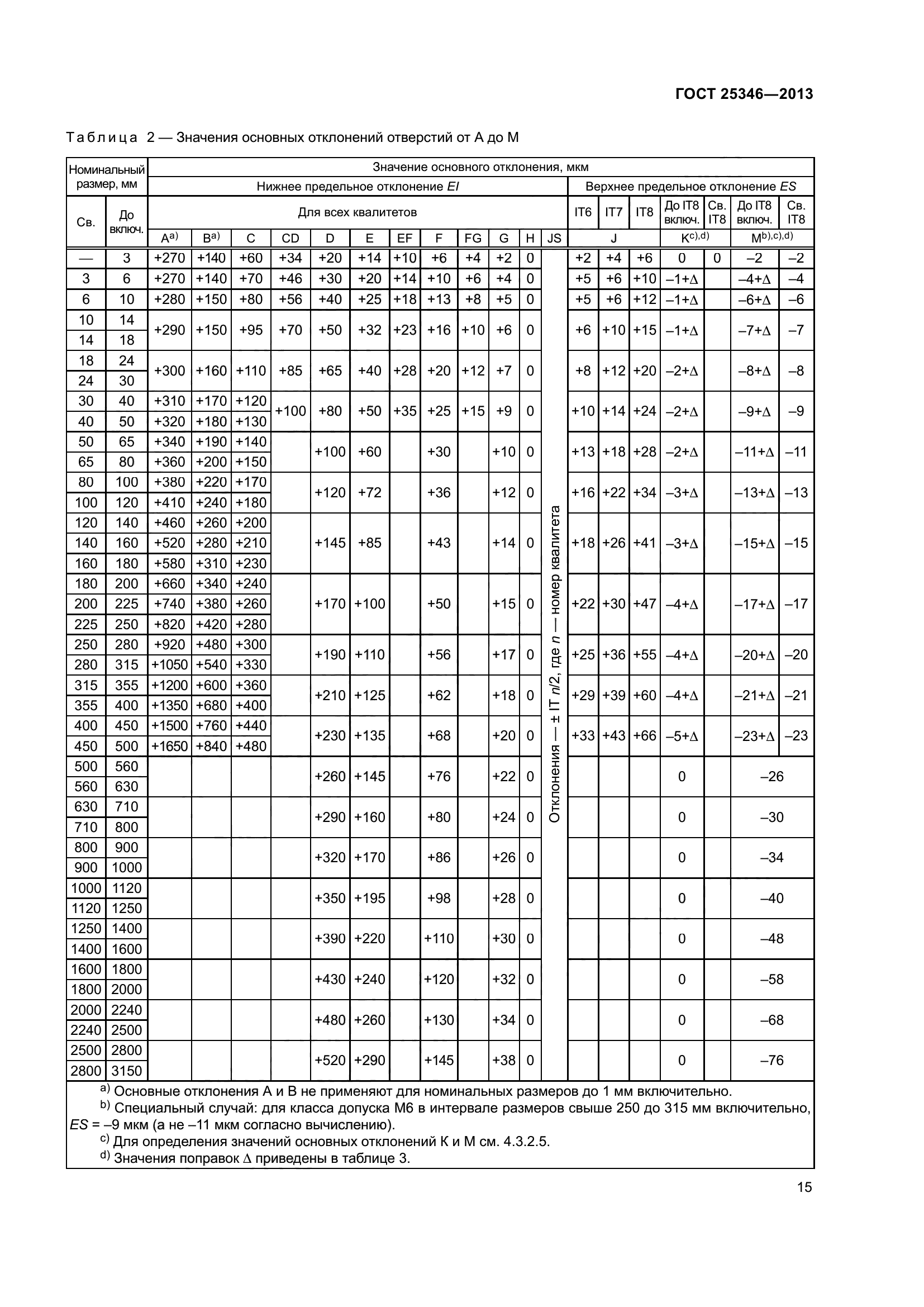

![](../../DataTN/569/56936/21.gif)

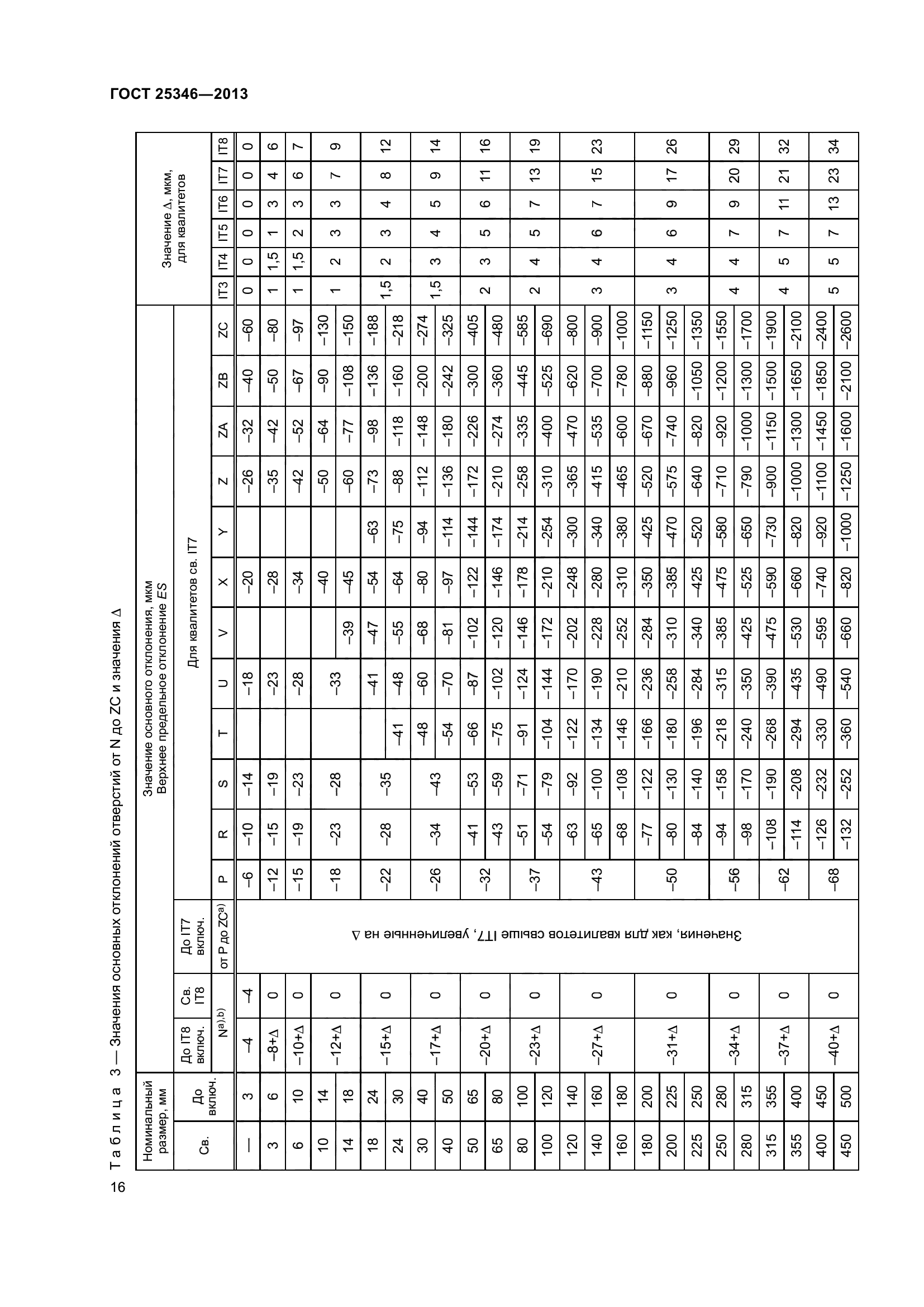

![](../../DataTN/569/56936/22.gif)

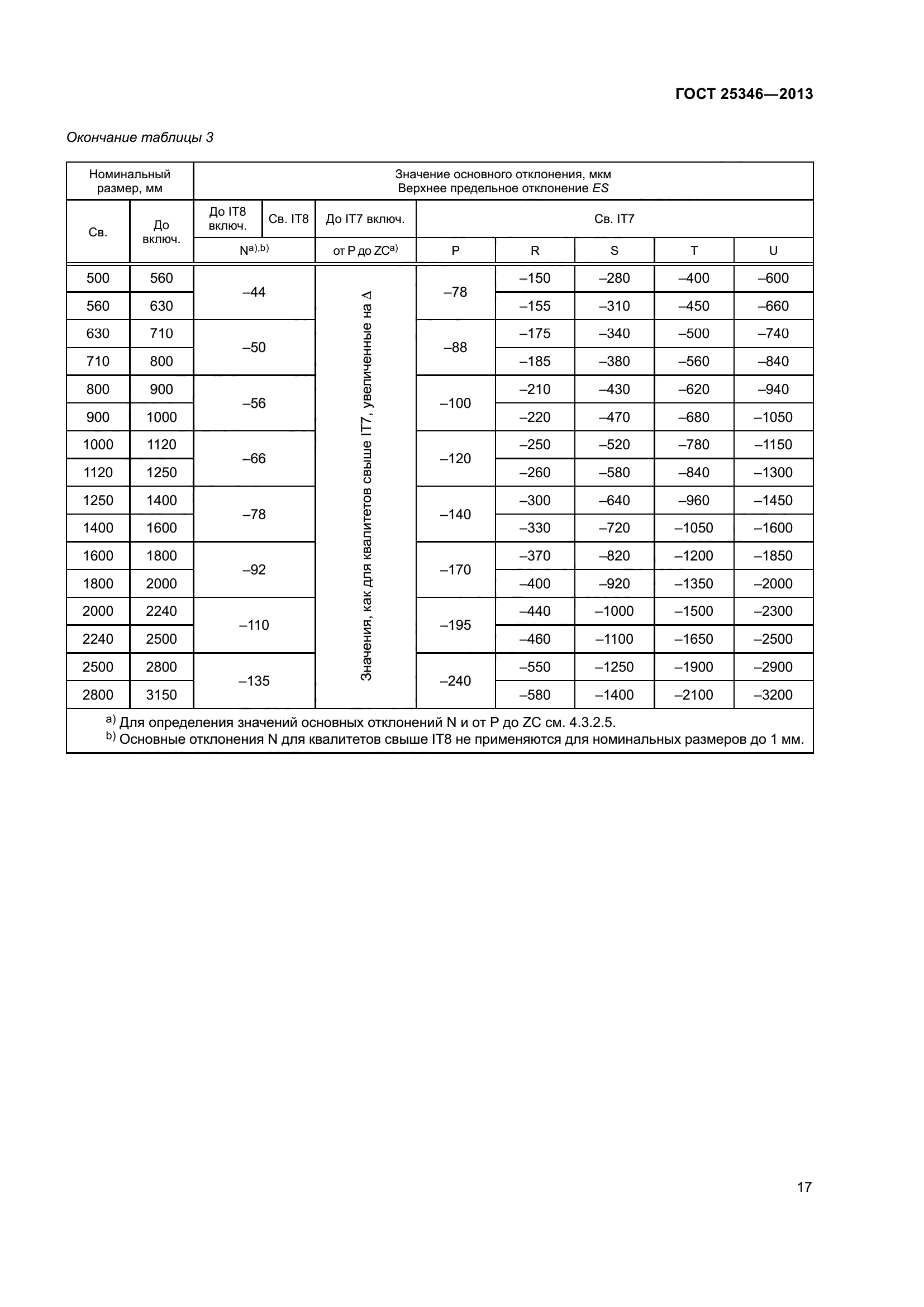

![](../../DataTN/569/56936/23.gif)

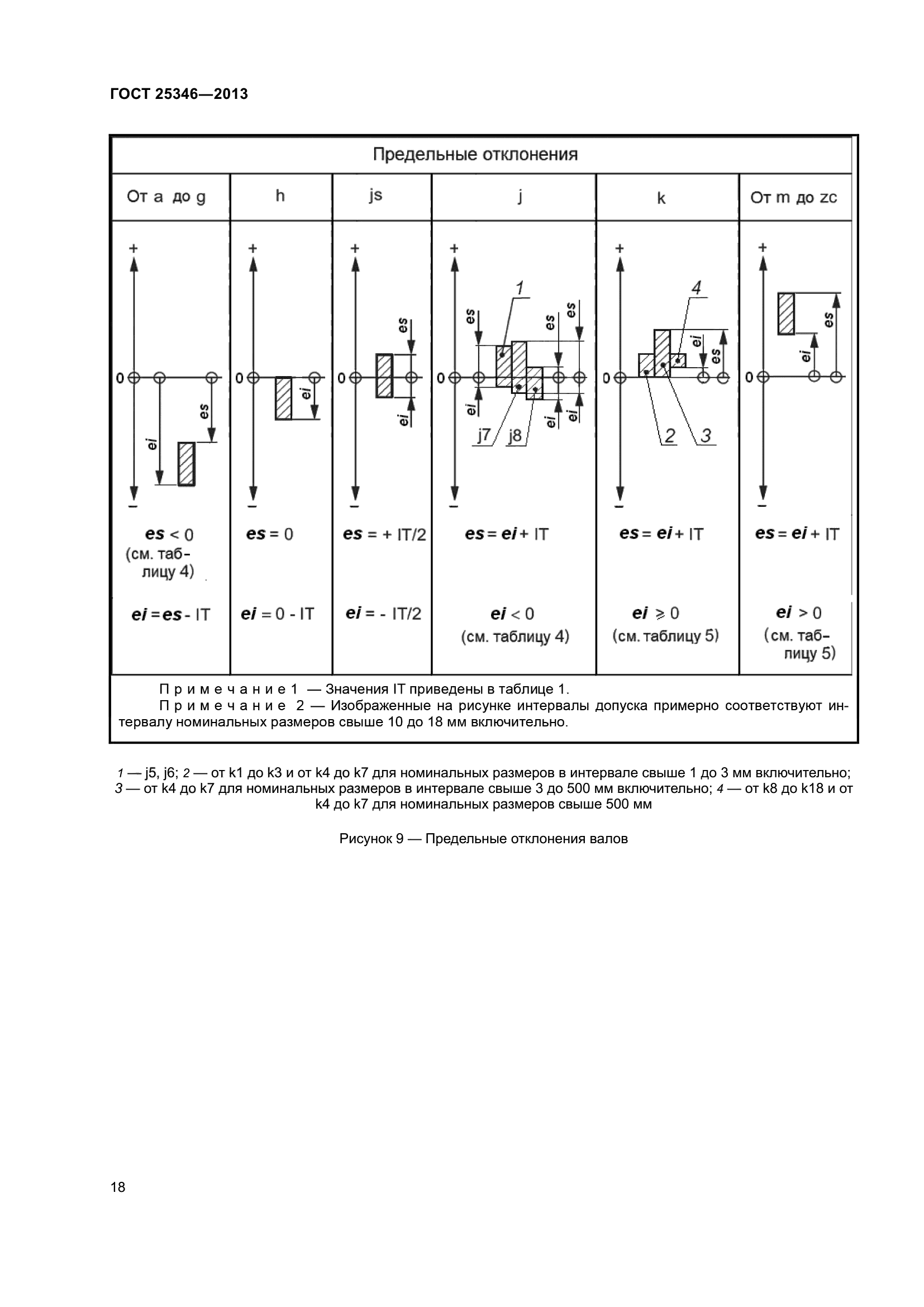

![](../../DataTN/569/56936/24.gif)

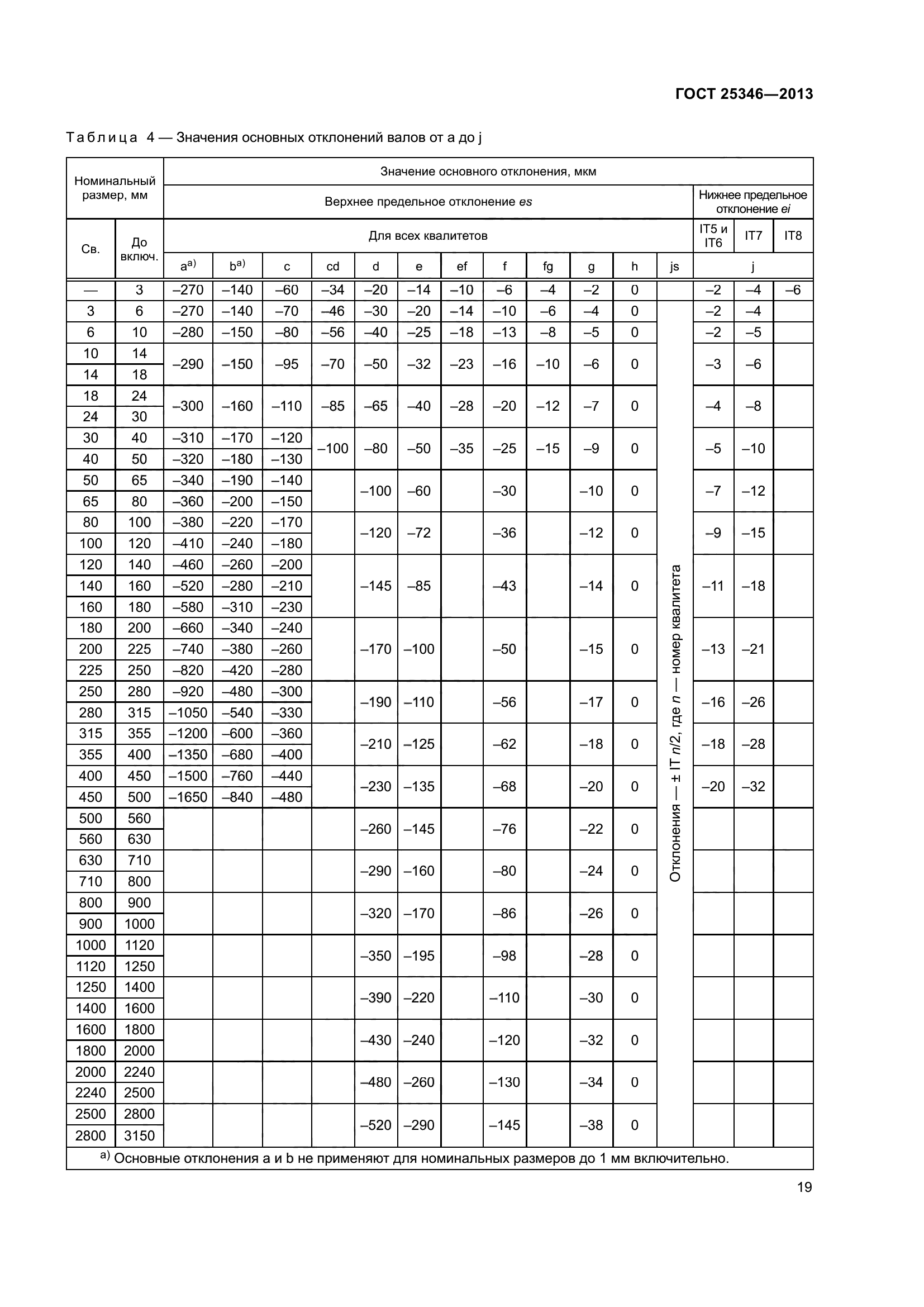

![](../../DataTN/569/56936/25.gif)

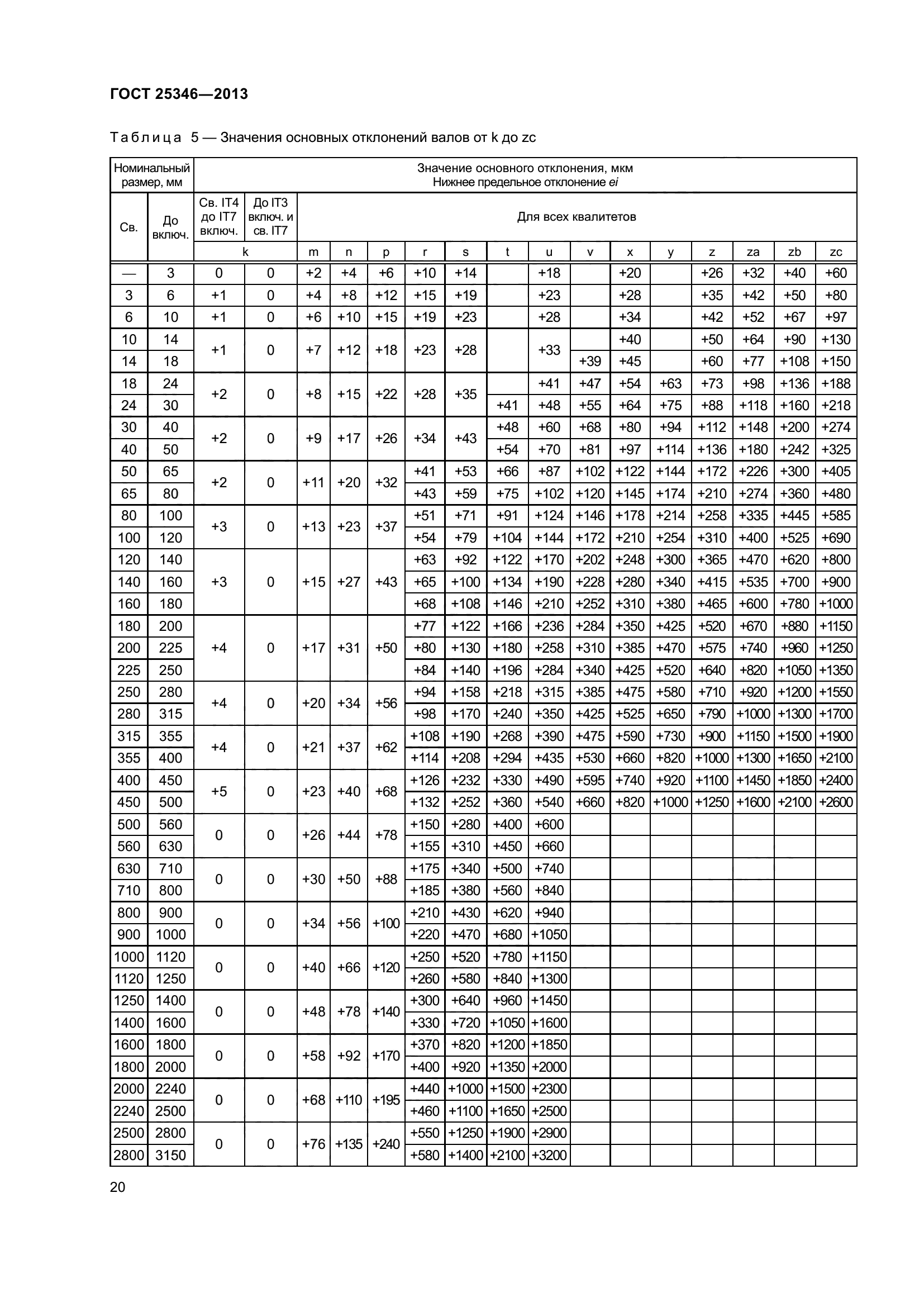

![](../../DataTN/569/56936/26.gif)

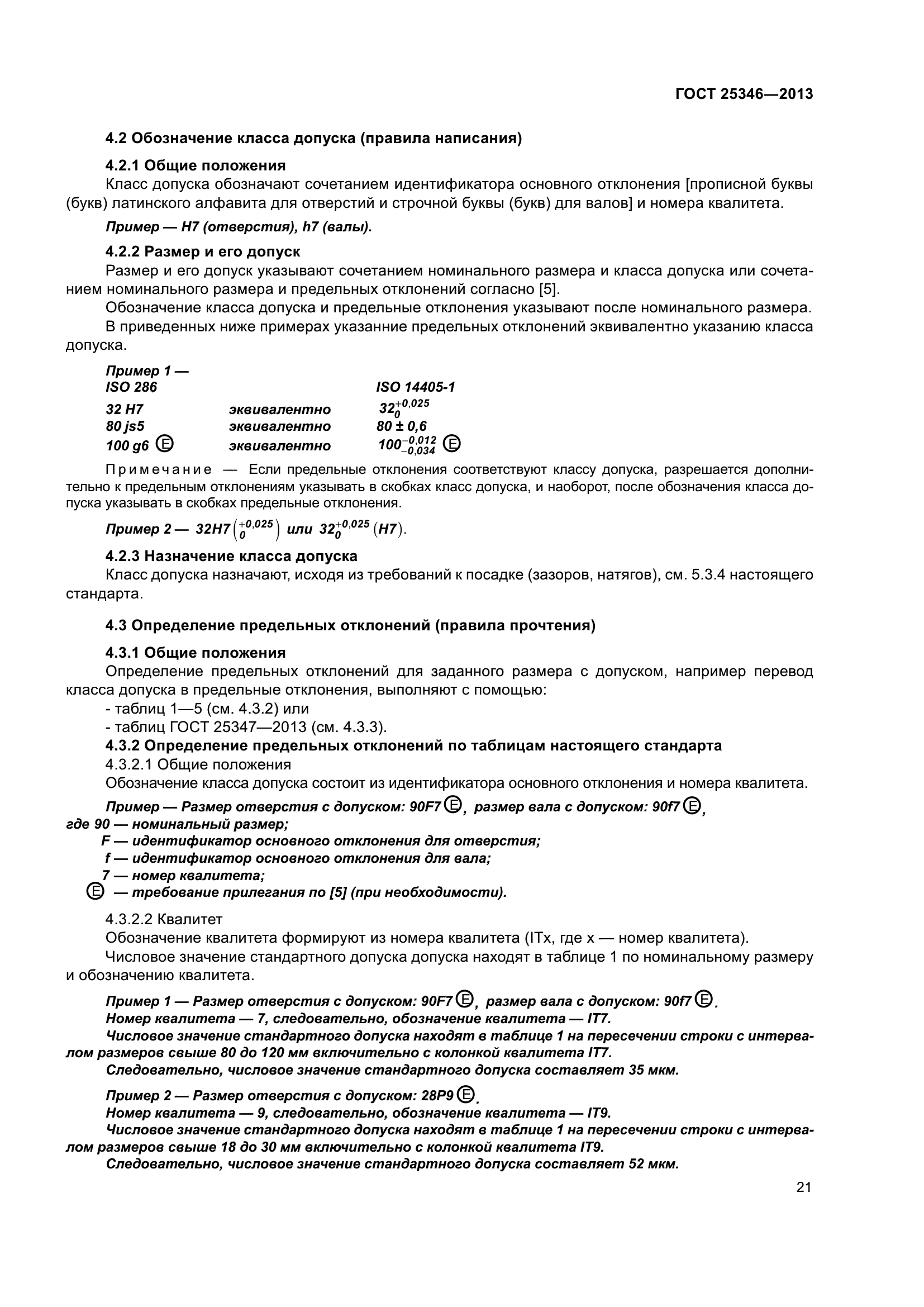

![](../../DataTN/569/56936/27.gif)

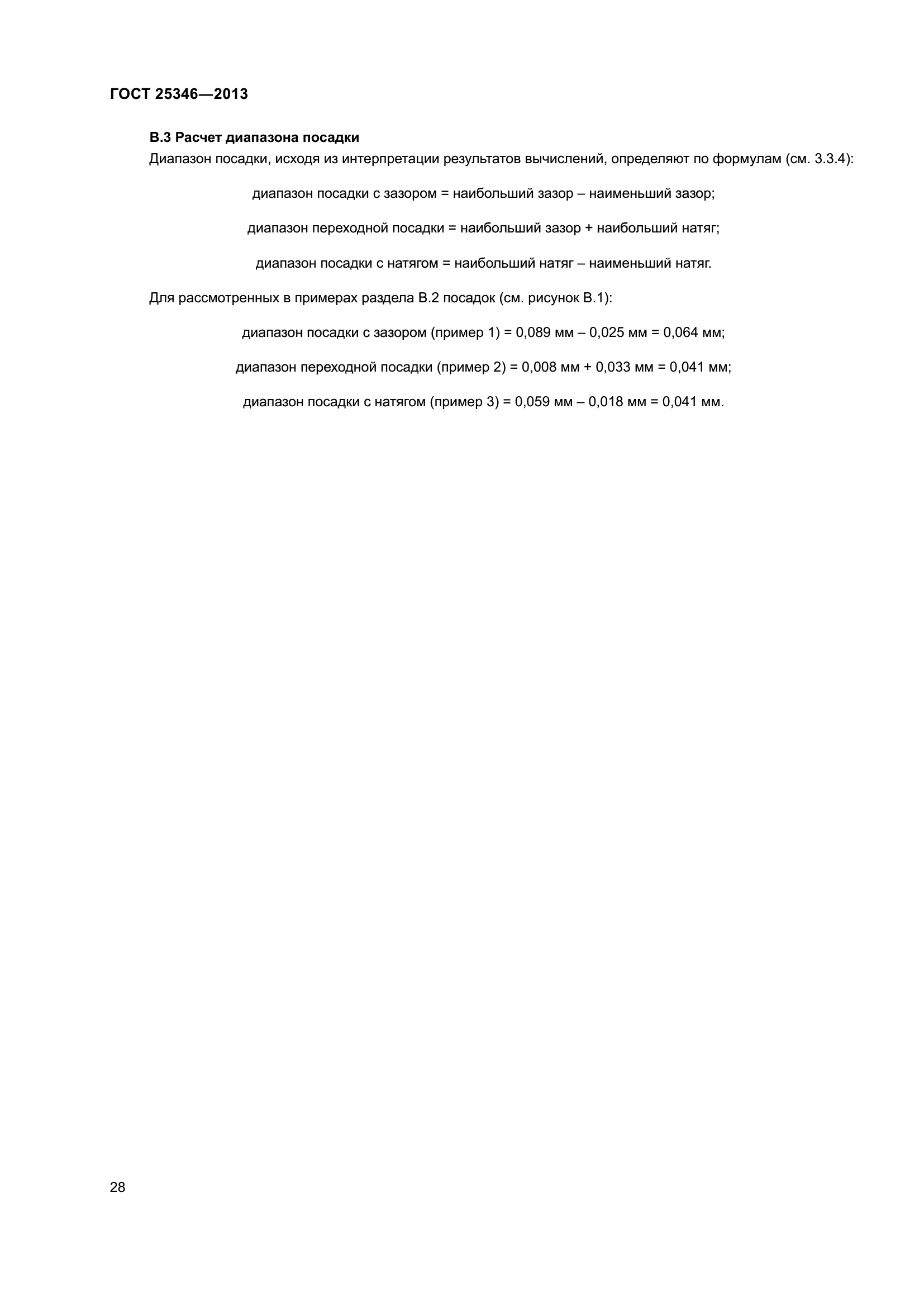

![](../../DataTN/569/56936/28.gif)

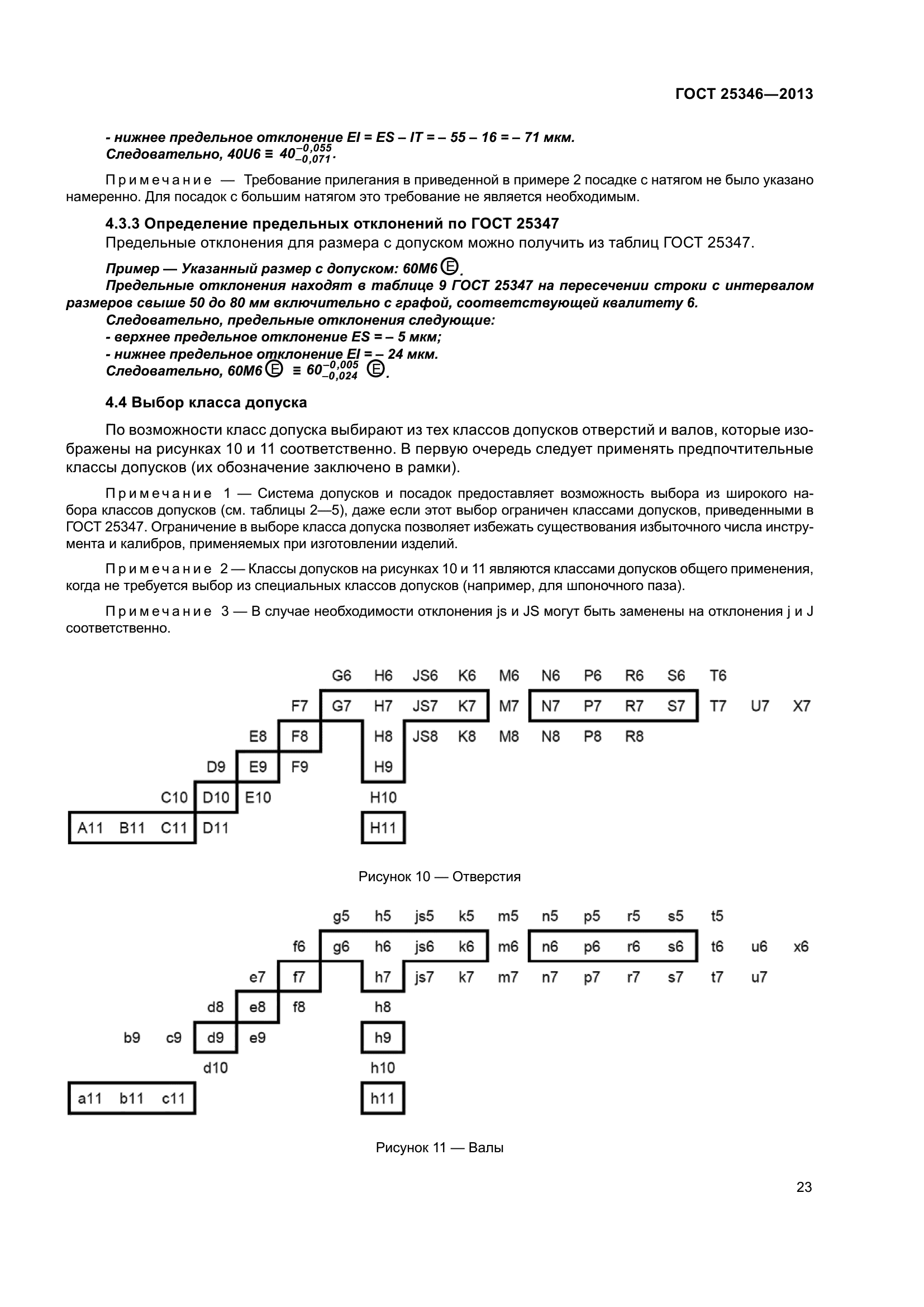

![](../../DataTN/569/56936/29.gif)
![](../../DataTN/569/56936/30.gif)
![](../../DataTN/569/56936/31.gif)

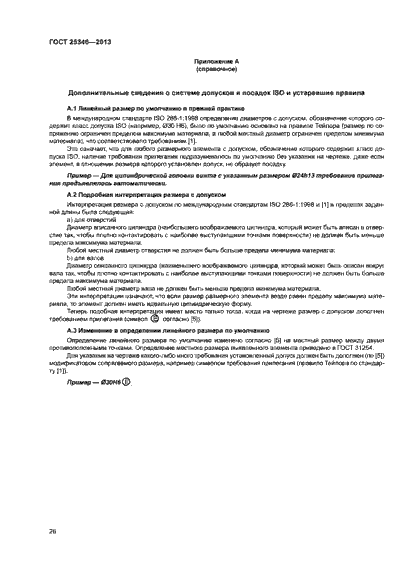

![](../../DataTN/569/56936/32.gif)
![](../../DataTN/569/56936/33.gif)

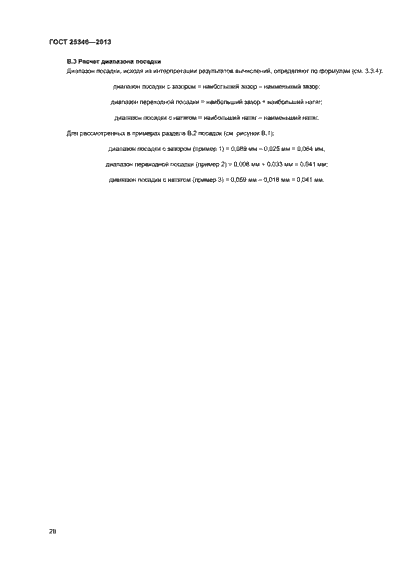

![](../../DataTN/569/56936/34.gif)

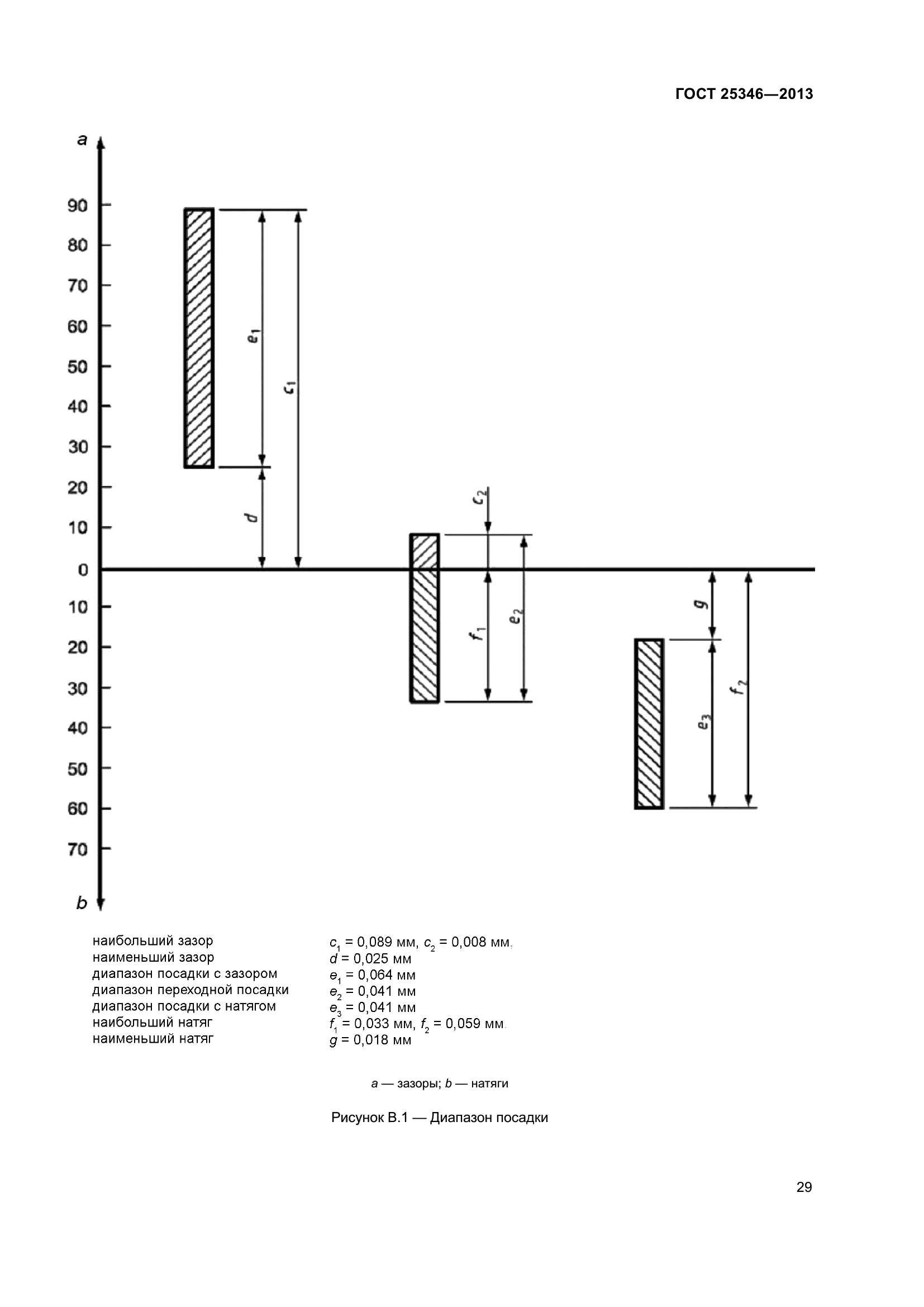

![](../../DataTN/569/56936/35.gif)

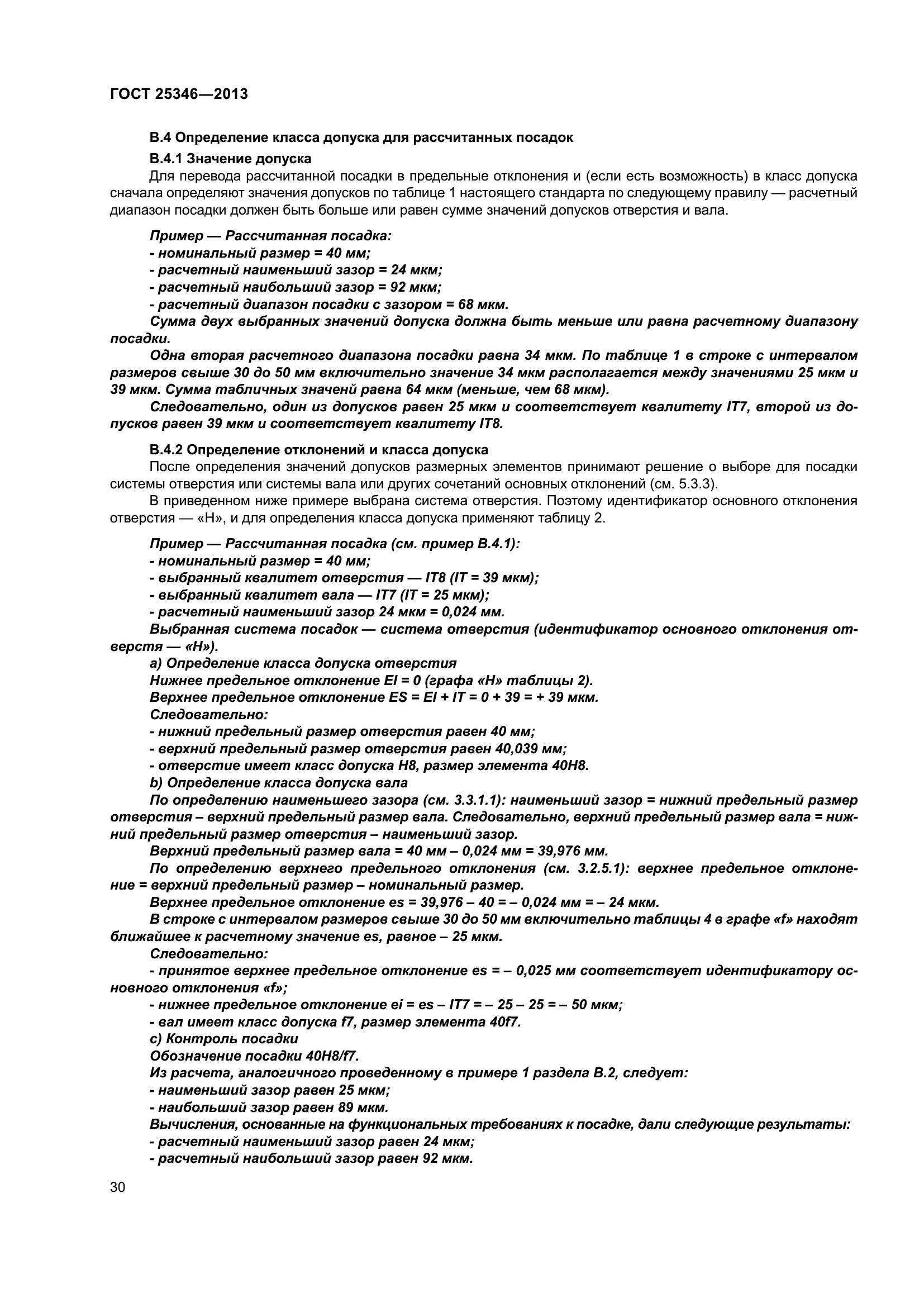

![](../../DataTN/569/56936/36.gif)

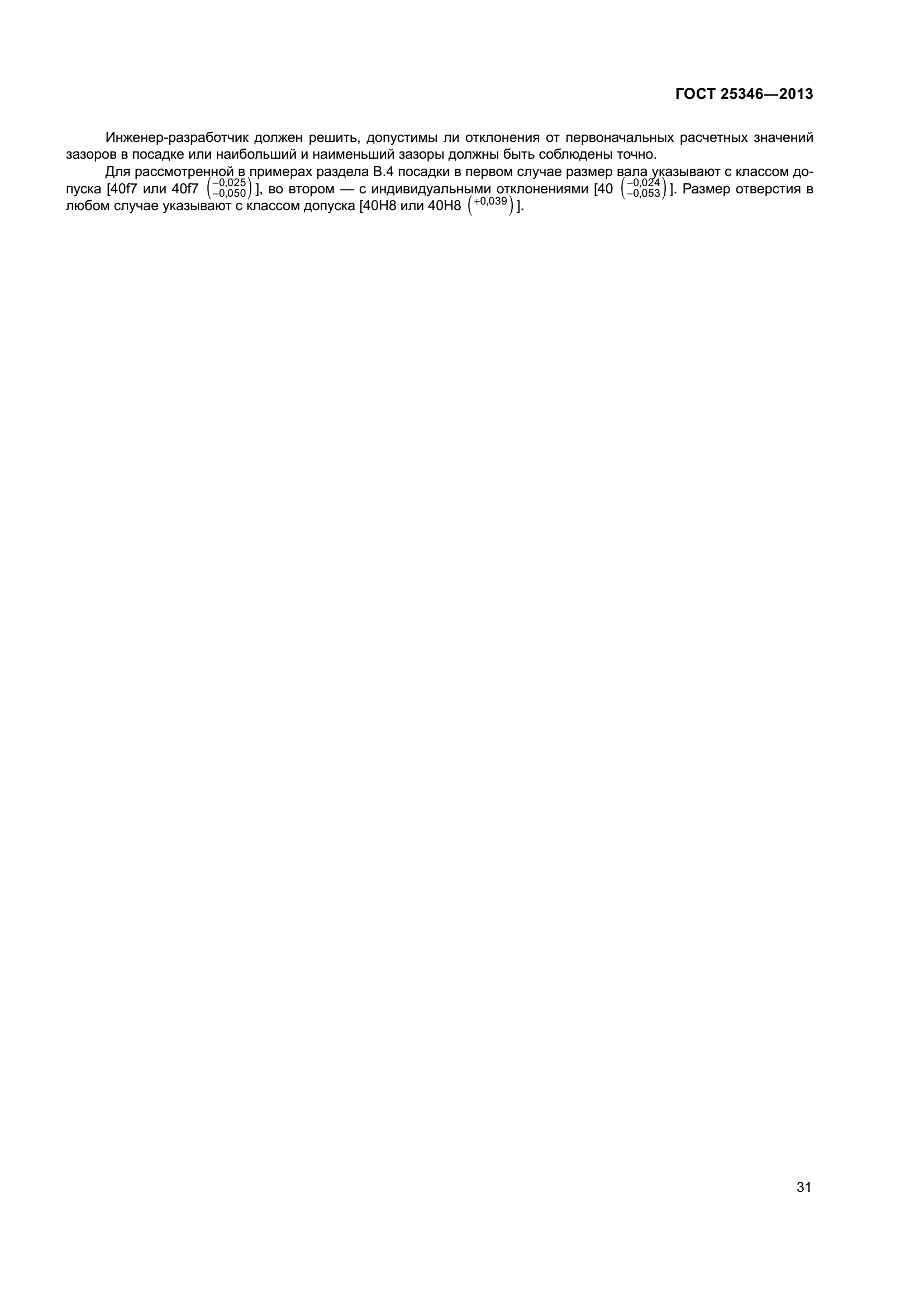

![](../../DataTN/569/56936/37.gif)
![](../../DataTN/569/56936/38.gif)

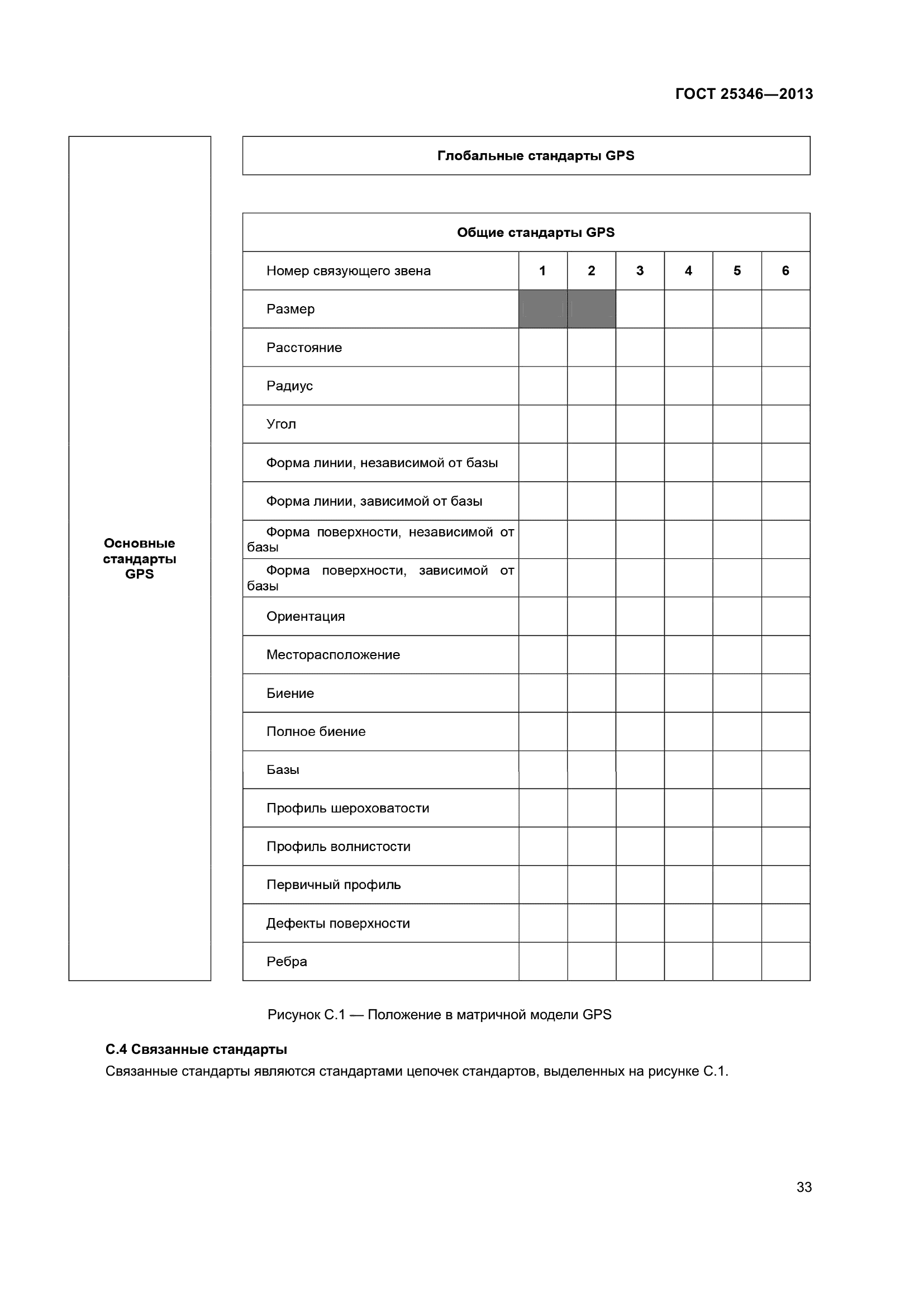

![](../../DataTN/569/56936/39.gif)

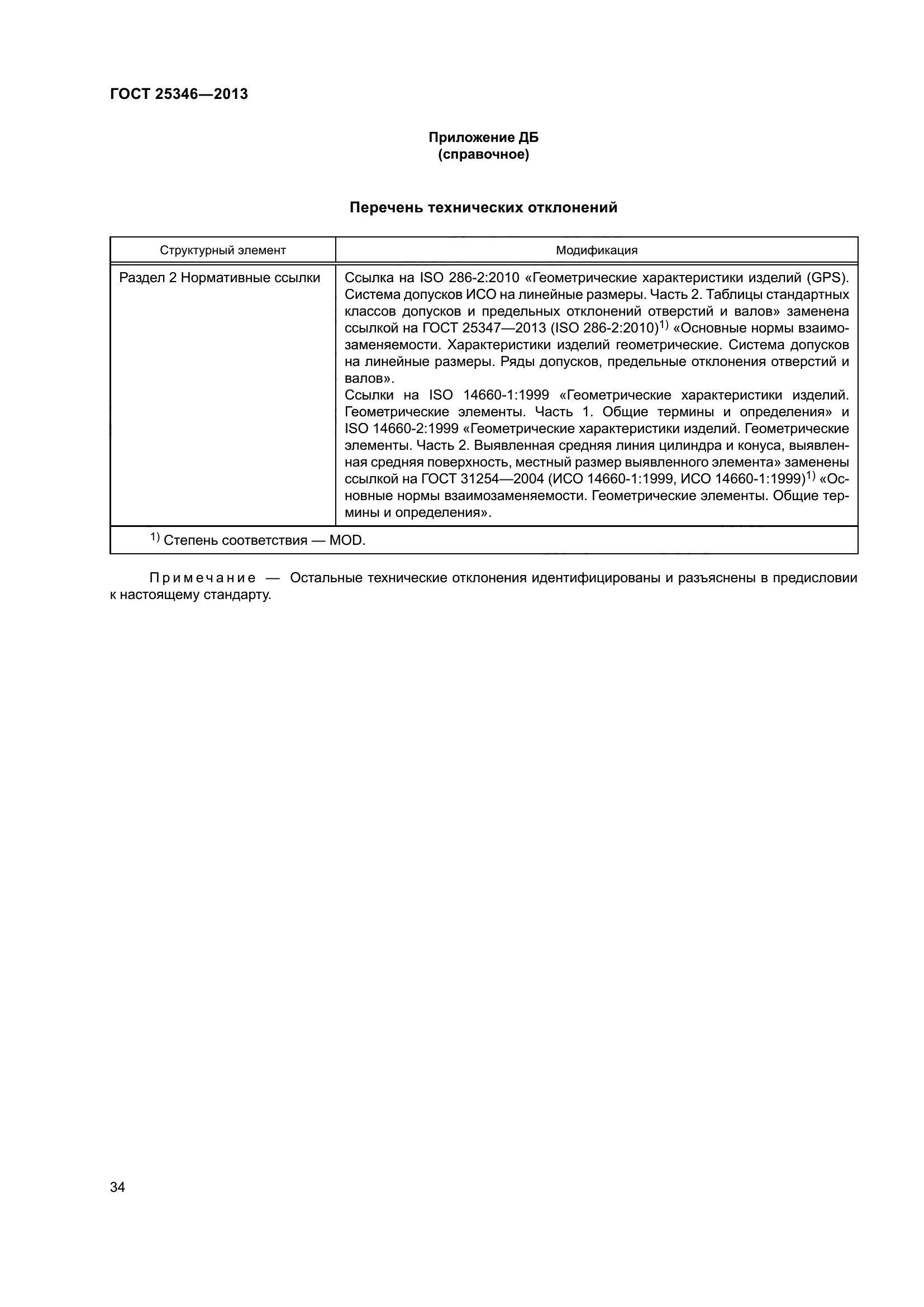

![](../../DataTN/569/56936/40.gif)

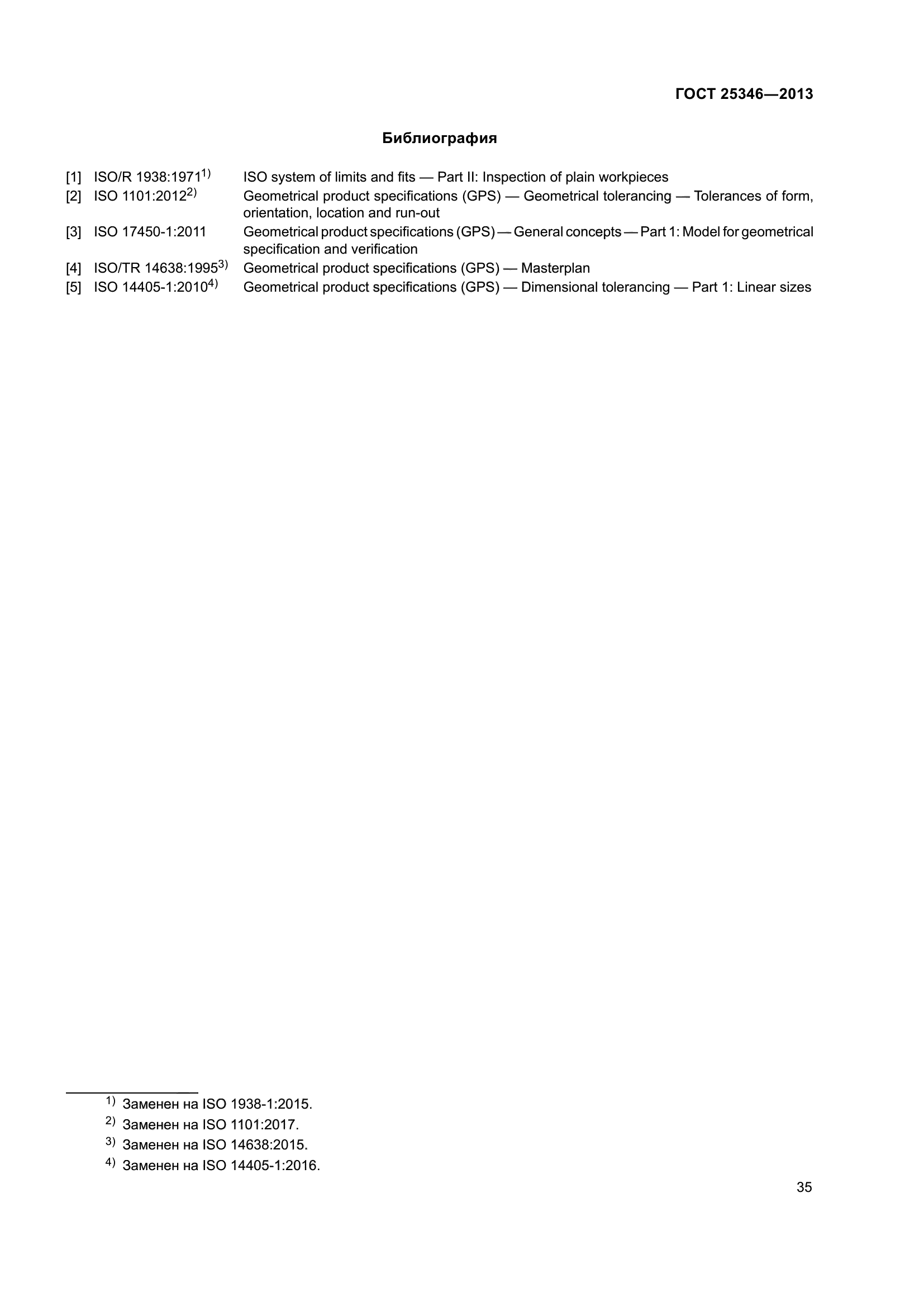

![](../../DataTN/569/56936/41.gif)
![](../../DataTN/569/56936/42.gif)
Поправка к ГОСТ 25346-2013 от 27.12.2021
![](../../DataTN/766/76613/0.gif)
