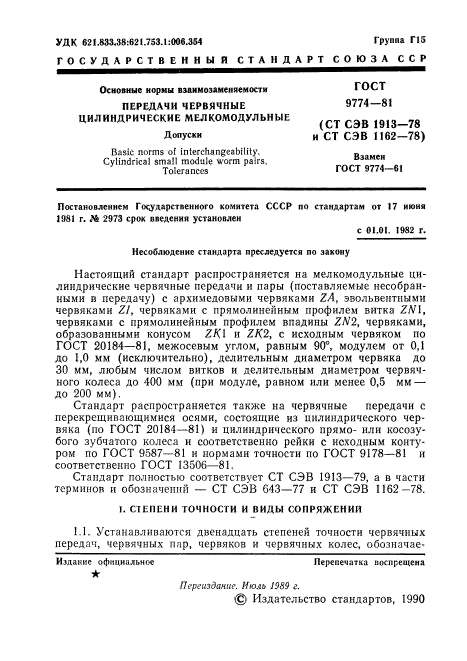

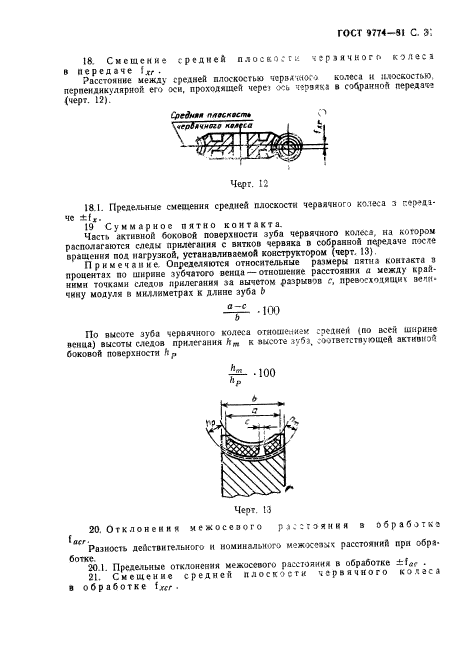

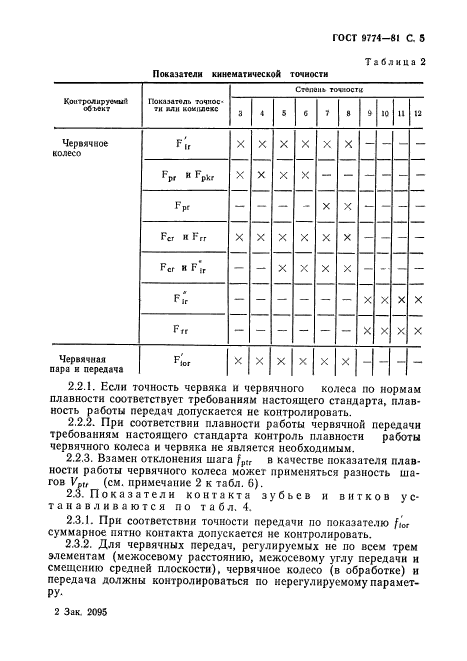

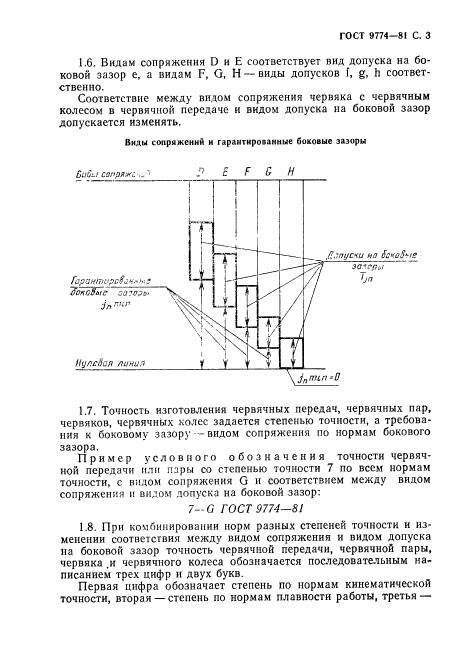

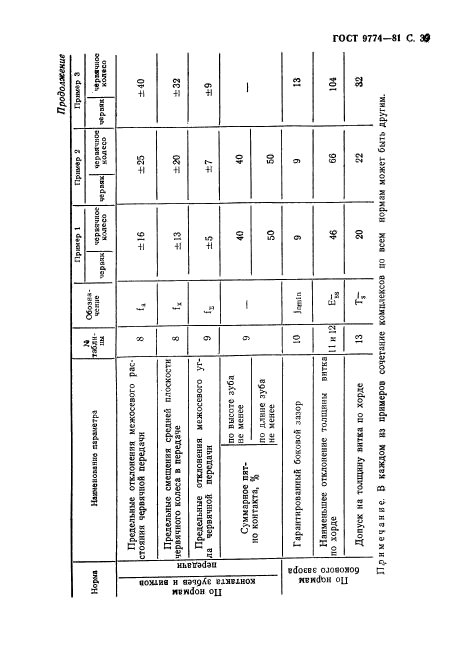

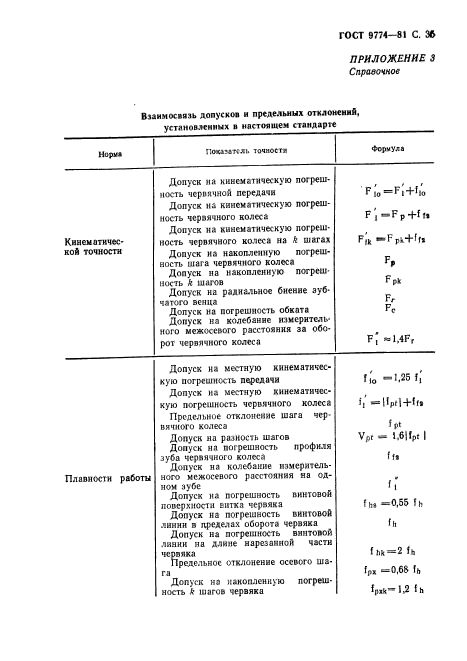

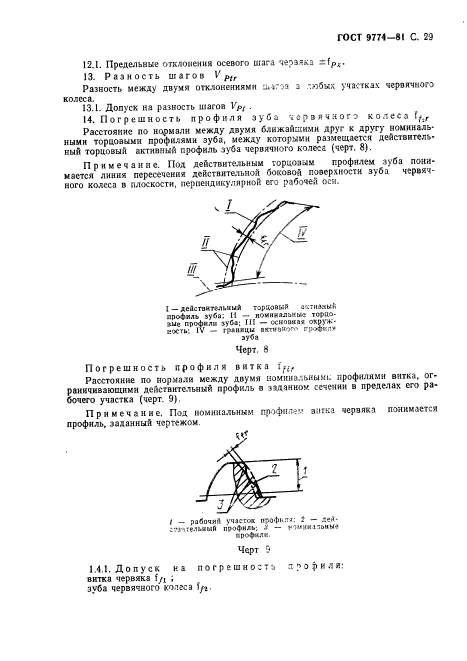

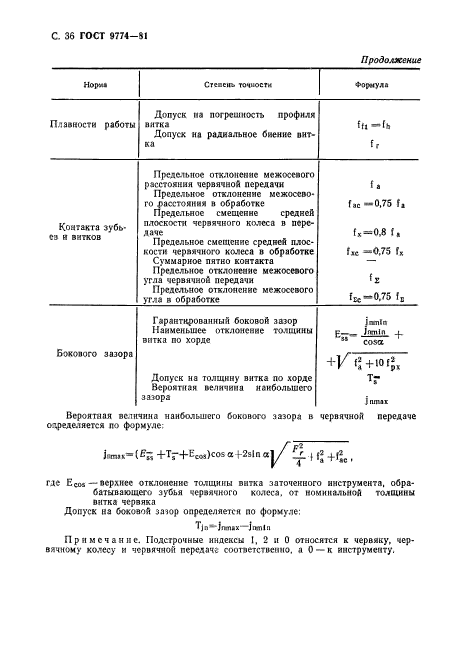

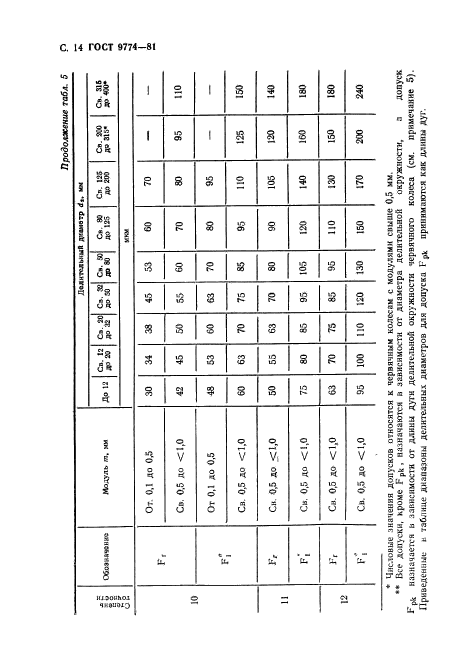

ГОСТ 9774-81

Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Допуски

действующий Настоящий стандарт распространяется на мелкомодульные цилиндрические червячные передачи и пары (поставляемые несобранными в передачу) с архимедовыми червяками ZA, эвольвентными червяками ZI, червяками с прямолинейным профилем витка ZN1, червяками с прямолинейным профилем впадины ZN2, червяками, образованными конусом ZK1 и ZK2, с исходным червяком по ГОСТ 20184-81, межосевым углом, равным 90 град., модулем от 0,1 до 1,0 мм (исключительно), делительным диаметром червячного колеса до 400 мм (при модуле, равном или менее 0,5 мм - до 200 мм). Стандарт распространяется также на червячные передачи с перекрещивающимися осями, состоящие из цилиндрического червяка и цилиндрического прямо- или косозубого зубчатого колеса и соответственно рейки с исходным контуром по ГОСТ 9587-81 и нормами точности по ГОСТ 9178-81 и соответственно ГОСТ 13506-81

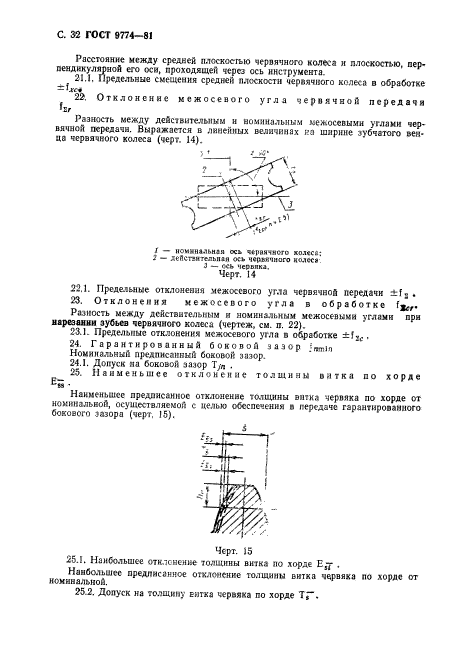

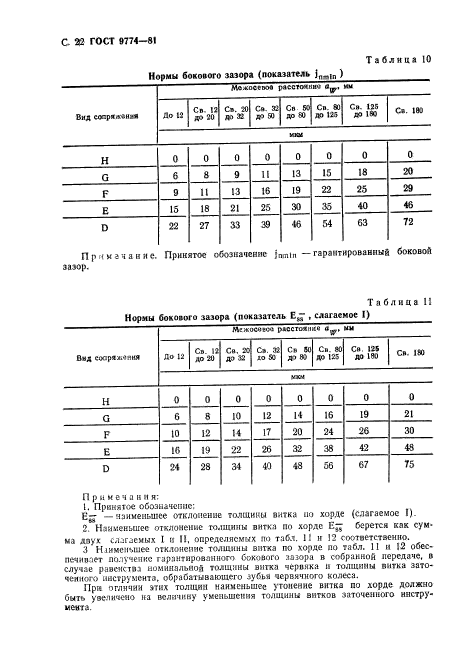

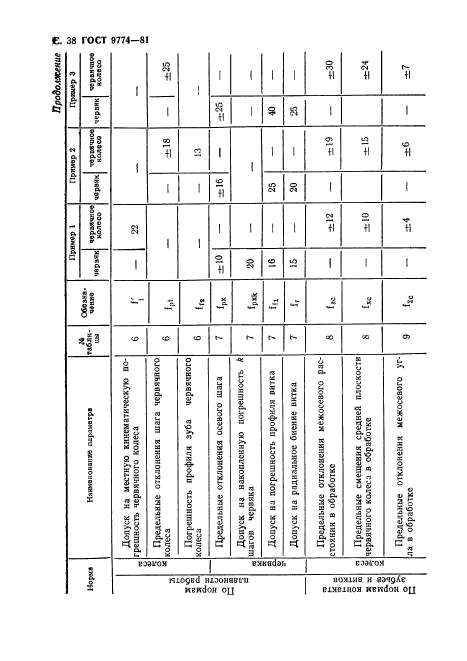

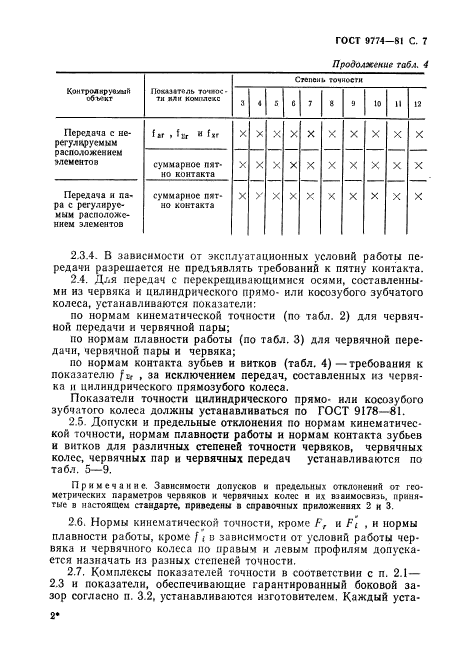

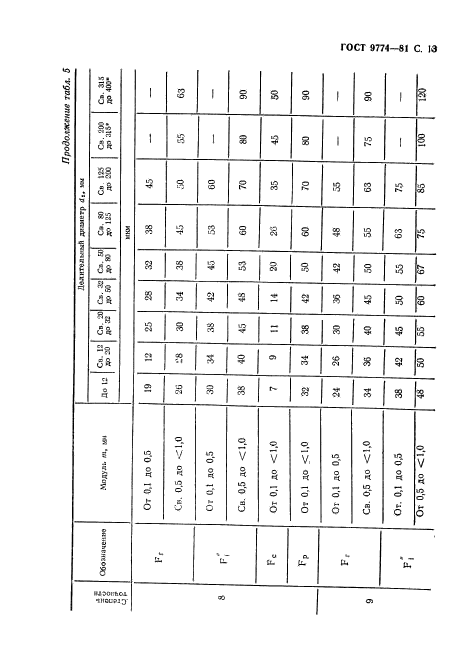

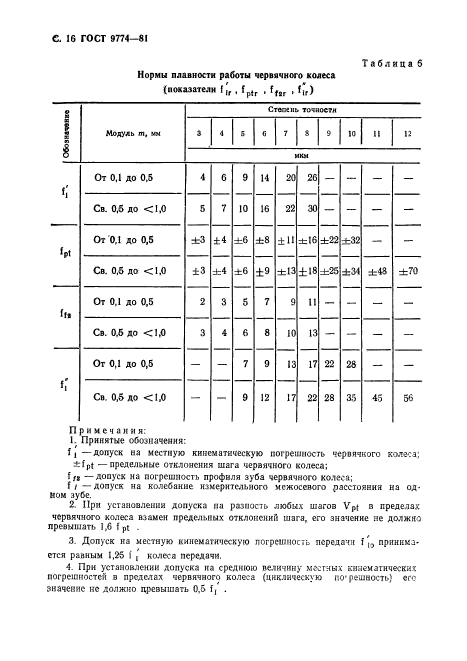

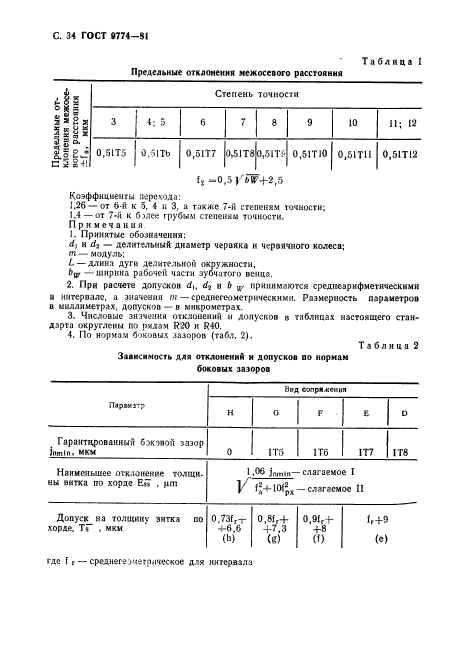

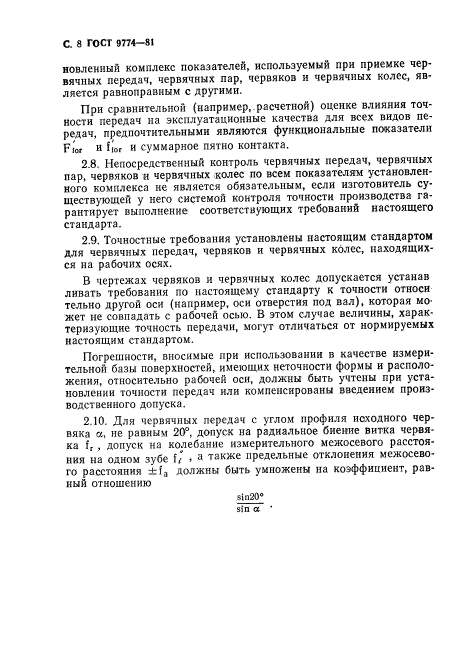

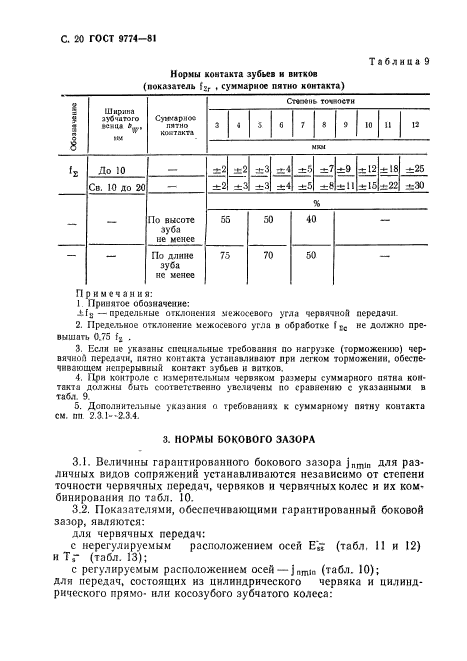

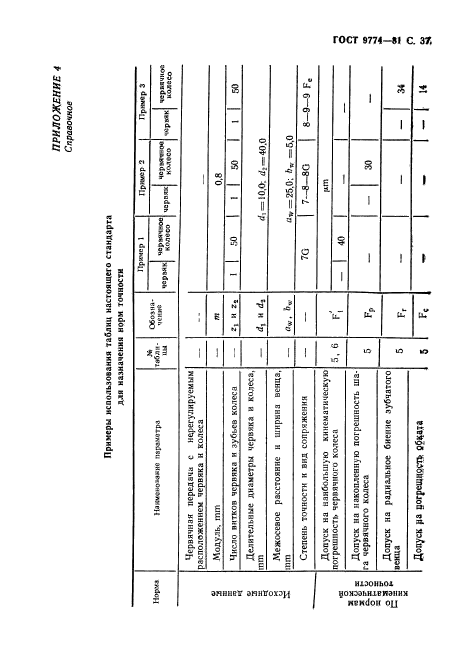

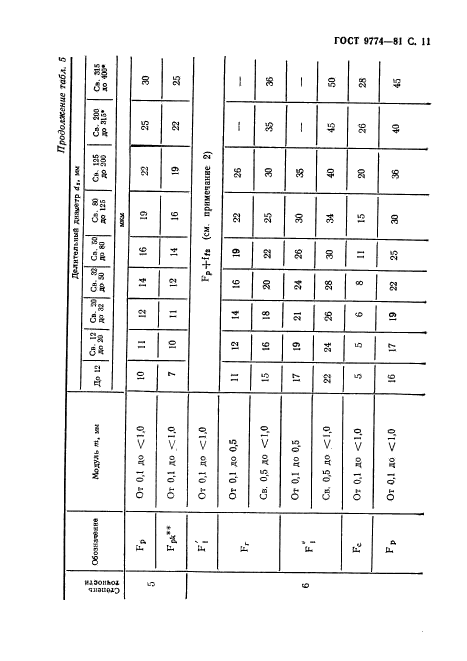

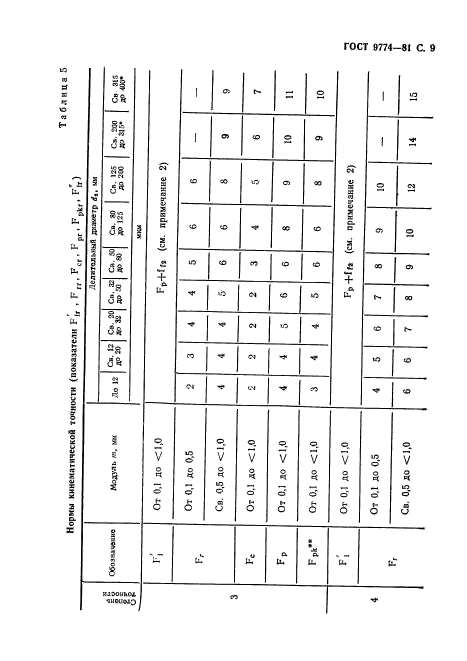

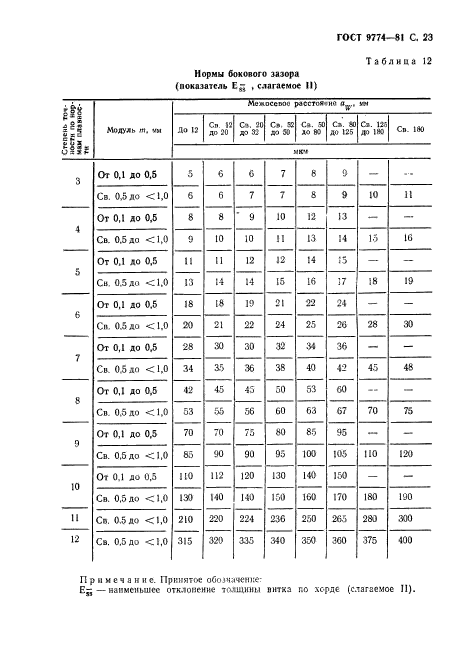

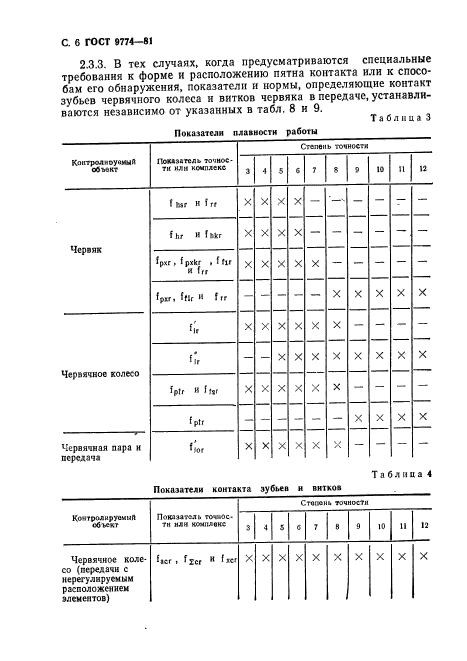

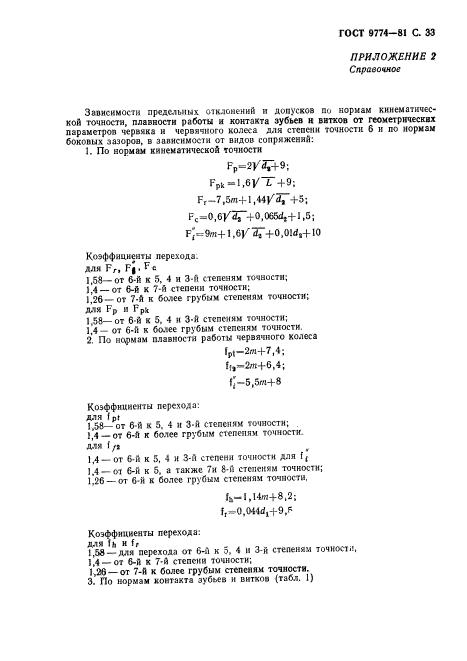

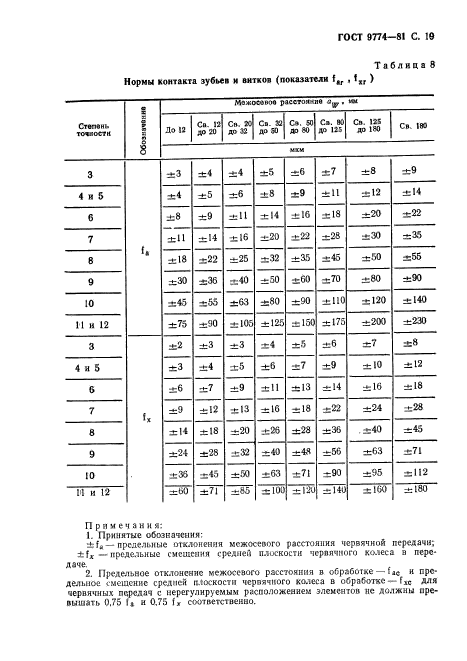

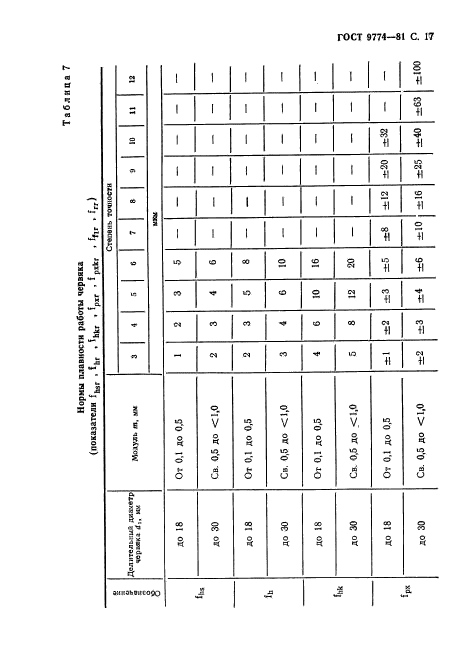

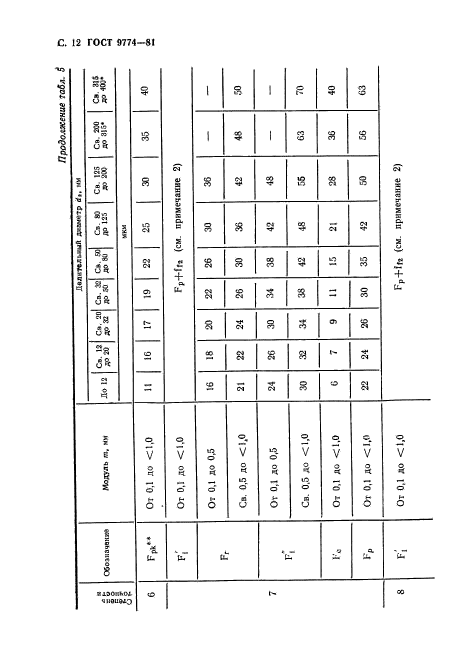

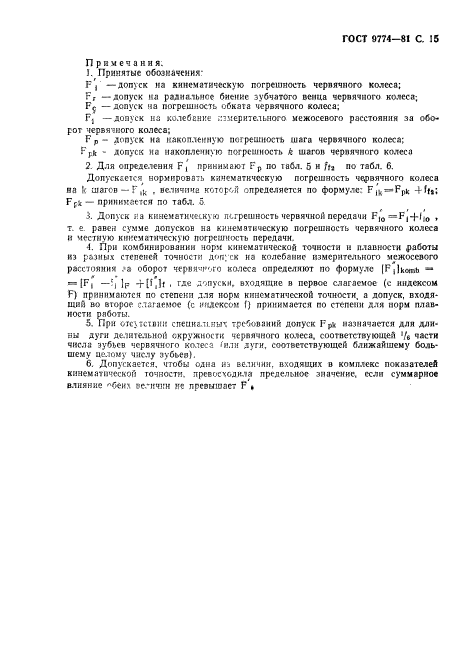

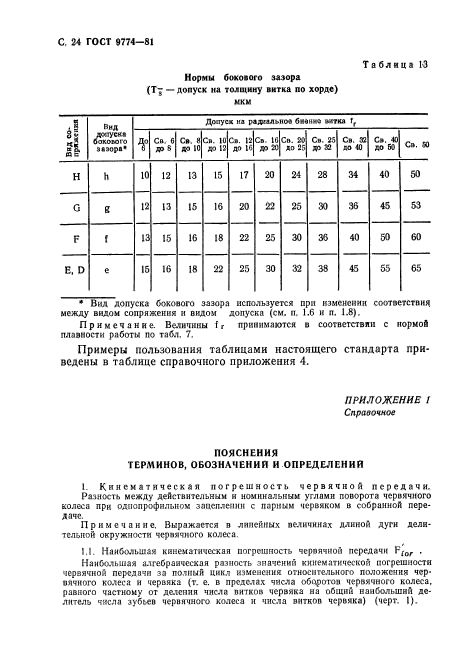

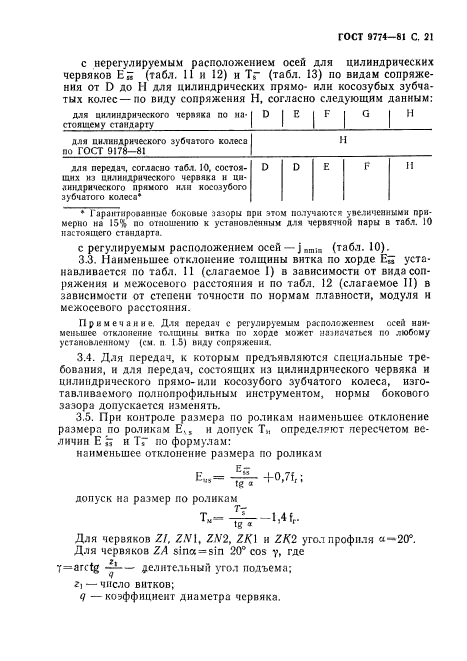

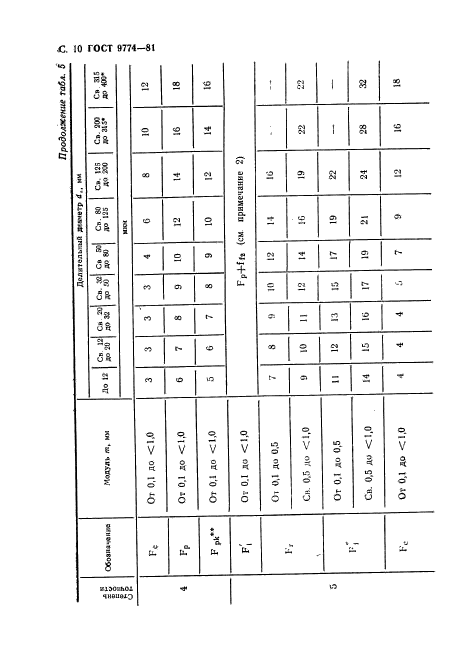

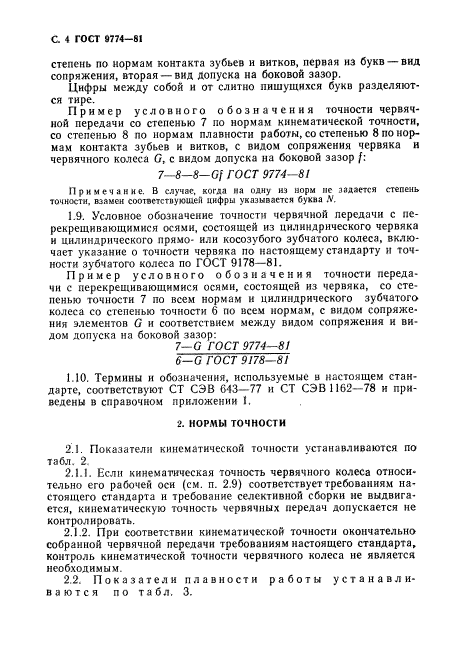

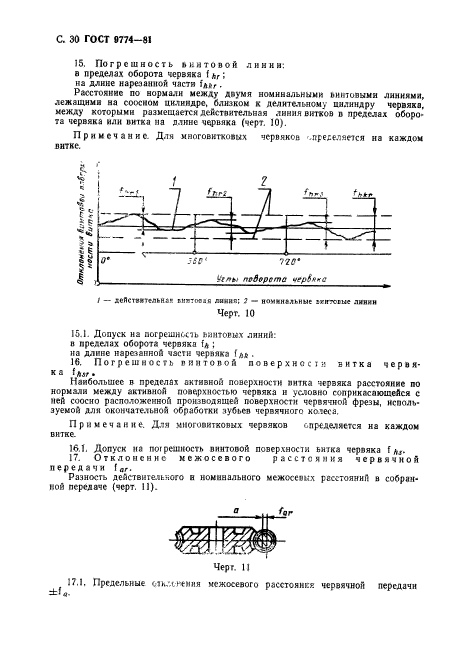

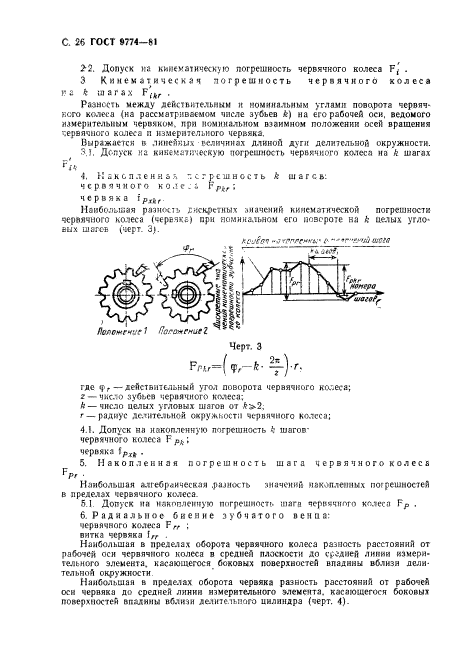

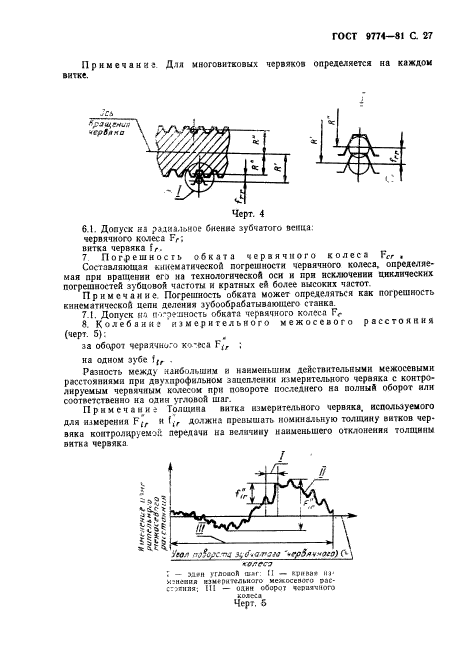

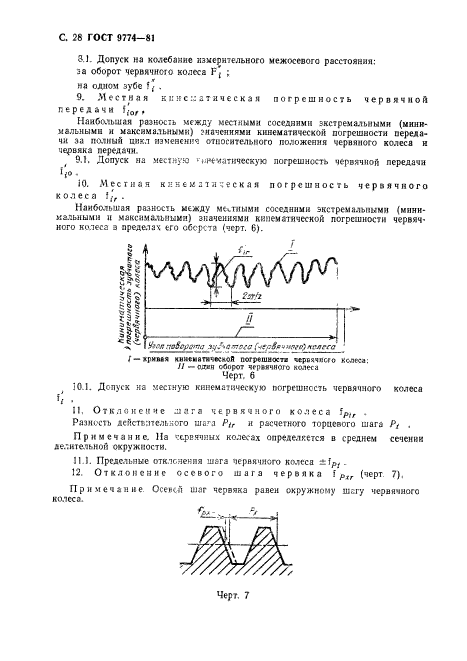

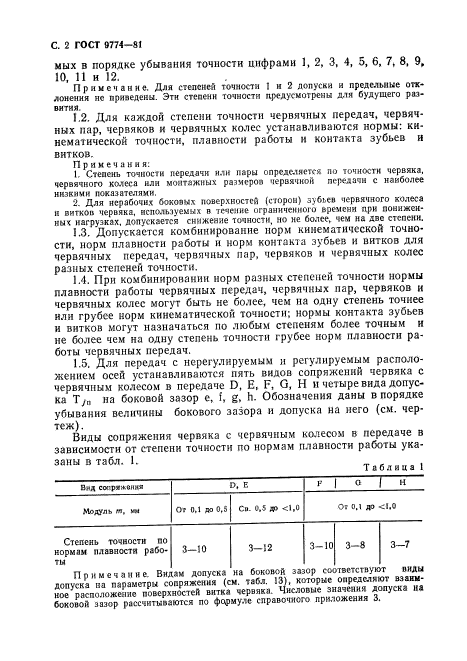

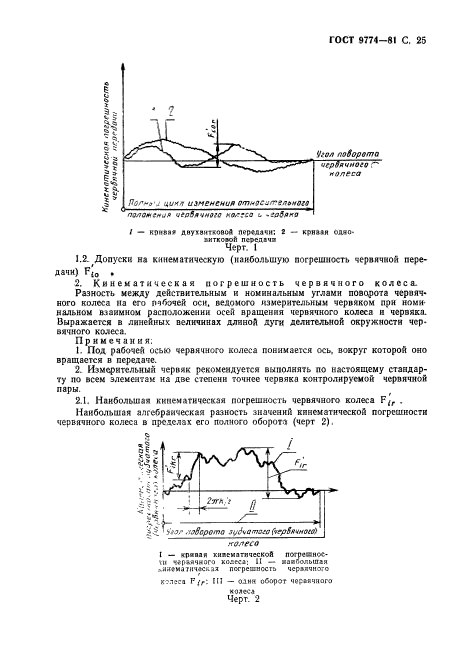

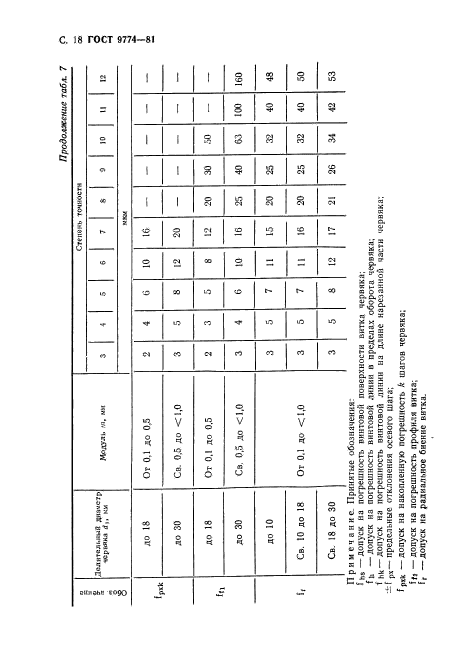

Текст ГОСТ 9774-81



Другие ГОСТы

ГОСТ 13506-81 Основные нормы взаимозаменяемости. Передачи зубчатые реечные мелкомодульные. Допуски
ГОСТ 10242-81 Основные нормы взаимозаменяемости. Передачи зубчатые реечные. Допуски
ГОСТ 9178-81 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические мелкомодульные. Допуски
ГОСТ 13755-2015 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические эвольвентные. Исходные контуры
ГОСТ 13755-81 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические эвольвентные. Исходный контур
ГОСТ Р 50531-93 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические эвольвентные. Исходный контур высоконапряженных передач
ГОСТ 1643-81 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические. Допуски
ГОСТ 9000-81 Основные нормы взаимозаменяемости. Резьба метрическая для диаметров менее 1 мм. Допуски
ГОСТ 11709-81 Основные нормы взаимозаменяемости. Резьба метрическая для деталей из пластмасс
ГОСТ 9909-81 Основные нормы взаимозаменяемости. Резьба коническая вентилей и баллонов для газов
ГОСТ 25670-83 Основные нормы взаимозаменяемости. Предельные отклонения размеров с неуказанными допусками
ГОСТ 19036-81 Основные нормы взаимозаменяемости. Передачи червячные цилиндрические. Исходный червяк и исходный производящий червяк
ГОСТ 3675-81 Основные нормы взаимозаменяемости. Передачи червячные цилиндрические. Допуски
ГОСТ 20184-81 Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Исходный червяк и исходный производящий червяк

Дополнительная информация

Английское название
Введен в действие	01.01.1982
Взамен	ГОСТ 9774-61
Дата издания	01.07.1989
